Российский ПЗРК «Верба»: история создания, описание и характеристики

ПЗРК Верба — самый эффективный зенитный комплекс в мире. Видео. Фото

21 июня 2015:

Новейший российский ПЗРК «Верба», продемонстрированный на Международном военно-техническом форуме Армия 2015, представляет серьезную опасность для Соединенных Штатов и их союзников.

Об этом пишет американский журнал Business Insider, называя российский ПЗРК «самой страшной в истории» зенитно-ракетной системой.

Обеспокоены в США не только наличием комплекса у РФ, но и намерениями России поставлять ПЗРК «Верба» на мировой оружейный рынок.

Поскольку Россия не разглашает информацию о своих покупателях, у США и их партнеров могут возникнуть серьезные проблемы в сфере безопасности. Новое оружие было продемонстрировано в рамках форума «Армия-2015». Однако представитель «КБМ» Валерий Кашин сообщил только, что получено разрешение на экспорт ПЗРК и есть страны, заинтересованные в покупке «Вербы».

Издание обратило внимание на эффективность и простоту применения этого вида оружия. При этом оно может использоваться против самолетов, вертолетов, беспилотников и летающих ракет

В основе комплекса новая разработка — оптическая трехдиапазонная головка самонаведения, которая позволяет уничтожать цели, развивающие скорость до 500 м/с, на расстоянии до 6,5 км и при высоте до 4,5 км.

В случае атаки на США и их союзников «Верба» принесет им «тотальное опустошение», — констатирует Business Insider.

Российский ПЗРК «Верба» превосходит по своим возможностям американский «Стингер»

ПЗРК «Верба» начал поступать в российские войска в 2014 году. Первыми переход на новый комплекс начали зенитчики Иваново — зенитного полка 98-й гвардейской воздушно-десантной дивизии.

СПРАВКА. «Верба» (индекс ГРАУ — 9К333, ракета — 9М336) — уникальный российский переносной зенитный ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. С высокой вероятностью поражает малоизлучающие цели — крылатые ракеты и БПЛА.

Ракета 9М336 комплекса 9К333 оснащена инфракрасной трехдиапазонной головкой самонаведения, твёрдотопливным двигателем, позволяющим поражать воздушные цели на дальности свыше 6 км и на высоте больше 4 км. Комплекс разработан КБ машиностроения.

В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полёта, а также распределение найденных целей между зенитчиками с учётом их расположения.

Тактико-технические характеристики ПЗРК «Верба»:

Масса БЧ, кг: 1,5 Дальность действия, м: 500—6400 Высота поражения, м: 10—4500 Скорость цели, м/с: до 500 Время реакции ПЗРК, сек.: до 8

Состав комплекса ПЗРК «Верба»:

ракета 9М336 пусковой механизм 9П521 наземный радиолокационный запросчик «свой — чужой» 1Л229В подвижный контрольный пункт 9В861 малогабаритный радиолокационный обнаружитель 1Л122 модуль планирования 9С931 модуль разведки и управления 9С932−1 переносной модуль управления огнем 9С933 (в бригадном комплекте) встроенный монтажный комплект 9С933−1 (в дивизионном комплекте) комплект средства автоматизации стрелка-зенитчика 9С935 учебно-тренировочные средства

Тактико-технические характеристики

Сопоставим главные показатели основного варианта «Иглы», а также ее упрощенного варианта и известного американского ПЗРК «Стингер», который тоже появился на вооружении в 1980-е годы.

 9К310 «Игла-1»9К38 «Игла»FIM-92C “Стингер”
Полная масса, кг393942
Масса боевой части, кг1,11,13
Максимальная дальность, км55,24,5
Максимальная скорость ракеты, км/ч216020522700

Если верить этим показателям, то на момент появление «Стингер» отличаются высокой мощностью и являлся более скоростной ракетой. Но стоит отметить, что управление огнем посредством электронного планшета американскими инженерами не предусматривалось. Головка самонаведения «Стингера» тоже оснащалась системой противодействия тепловым ловушкам, но, в основном, она достигалась, сложными системами обработки информации.

В боевом плане, ПЗРК можно считать равноценными – хотя разжечь гражданскую войну или переломить ход военной кампании с помощью одного «Стингера» еще никому не удавалось.

Примечательно, что простота в эксплуатации и усвоении, как американских, так и отечественных ПЗРК, проистекала из того, что изначально их рассматривали в качестве средства ведения спецопераций и партизанской войны.

Британский ПЗРК «Блоупайл» демонстрировал противоположный подход. Он превосходил всех аналогов по помехозащищенности и был всепогодным. Но у него была более сложная и продолжительная программа подготовки ракетчиков, которые должны иметь соответственный уровень квалификации и постоянно поддерживать его на должном уровне.

Но в настоящее время, это разработка устаревает.

С 2014 года на вооружение поступил новый ПЗРК «Верба». По мнению экспертов, эта система является продолжением развития решений, которые были заложены в «Игле», поэтому это очередное подтверждение того, что еще в 80-е годы в комплекс были заложены правильные качества. Да и «Иглу-С» не планируют снимать с производства.

Православие и ива

Православные христиане используют вместо пальмовых веток именно побеги ивы – вербу. В вербное воскресенье перед Пасхой веточки ивы освящаются в храмах. Освящённая верба хранится дома как символ радости и здоровья, защищает дом от нечистой силы. Верба выбрана неспроста. Именно она в наших широтах распускается в то время, которое соответствует входу Иисуса Христа в Иерусалим.

Вербное воскресенье каждый год бывает в разные даты. Это может быть начало или конец апреля, но интересно, что, когда бы праздник ни был, верба распустится именно к этому времени. Как будто дерево знает точную дату праздника.

Описание конструкции

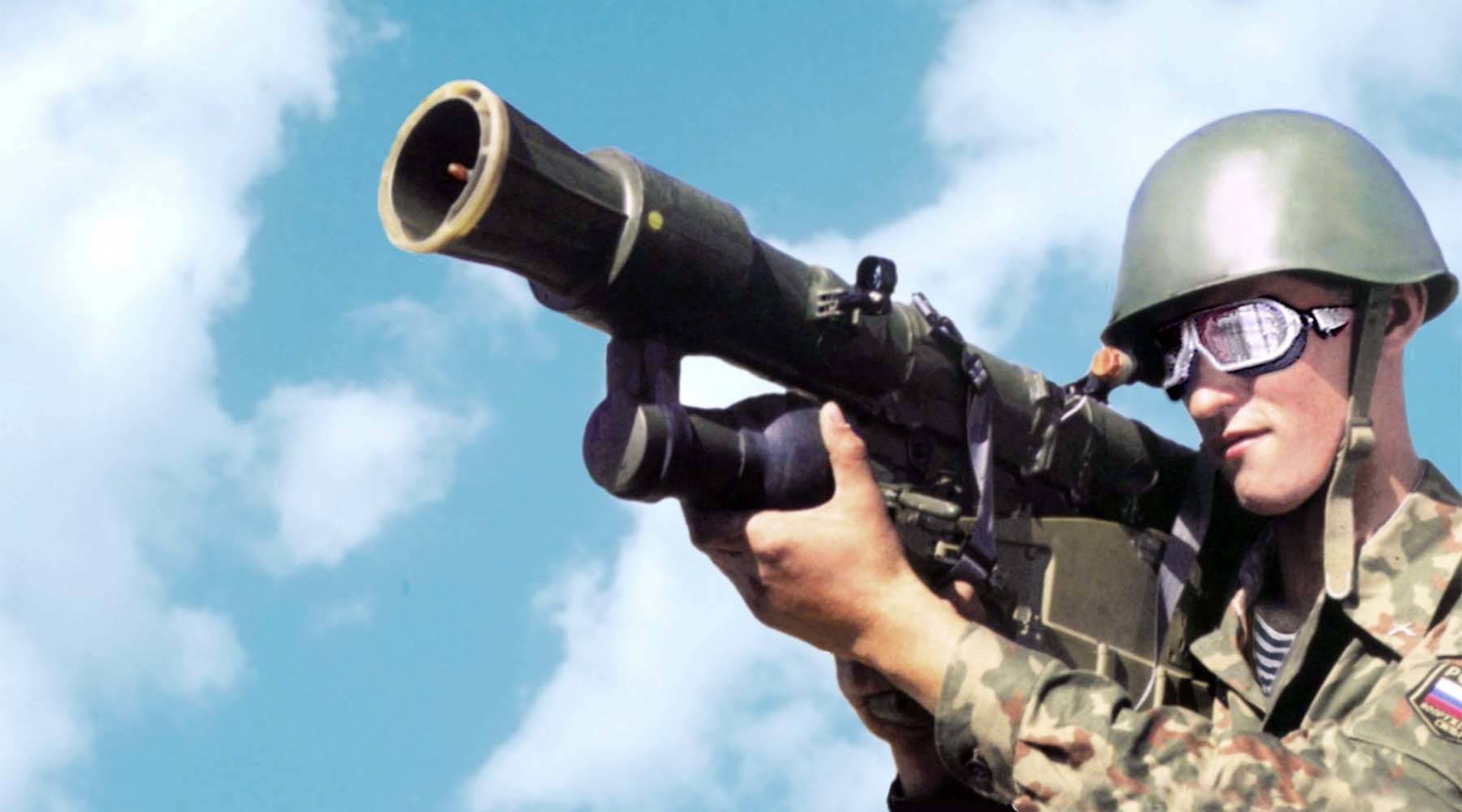

Наиболее совершенной модификацией комплекса «Игла» является «Игла-С», этот ПЗРК имеет самые высокие тактико-технические характеристики. Он создан в результате глубокой модернизации ПЗРК 9К38 «Игла». Этот ракетный комплекс способен противодействовать не только самолетам и вертолетам противника, но и сбивать его беспилотники и крылатые ракеты. Вероятность поражения целей составляет 0,8-0,9.

Эксперты считают, что вероятность поражения воздушной цели типа F-16 в переднюю полусферу составляет примерно 50% с учетом применения противником всех имеющихся активных и пассивных помех и его интенсивного маневрирования.

По сравнению с базовой моделью, ПЗРК «Игла-С» имеет большую дальность поражения (она возросла до 6 км) и увеличенную мощность боевой части (как по взрывчатому веществу, так и по количеству осколков). Несмотря на это, вес ракетного комплекса остался практически неизменным. Кроме того, ракета стала еще более помехоустойчивой, что позволяет ей поражать даже надежно защищенные цели.

Головка самонаведения ракеты ГСН 9Э435 имеет два канала приема входящих сигналов, что позволяет ей проводить эффективную селекцию и отделять ложные цели от настоящих. При подлете к цели ракета отклоняется от точки наведения (то есть, от сопла) и поражает центральную часть летательного аппарата, которая является значительно более уязвимой. По показателям вибро- и ударозащищенности ракета 9М342 значительно превосходит своих предшественников.

Кроме того, в состав ракеты впервые установлен бесконтактный взрыватель, который обеспечивает подрыв на небольшом расстоянии от цели, нанося ей более серьезный урон. Также был решен вопрос взаимодействия контактного и бесконтактного взрывателя. Более того, при контактном подрыве взрыв происходит не сразу, а через определенное время, после проникновения боевой части ракеты в обшивку поражаемого летательного аппарата. Это значительно увеличивает эффективность подрыва.

Топливо, которое использовано в ракете ПЗРК «Игла-С», обладает высокими детонационными свойствами, что еще больше повышает боевую эффективность ракеты, особенно при ее использовании на встречных курсах.
Непосредственно после вылета ракеты начинает работать пороховой двигатель, который направляет ЗУР в точку упреждения. Все это происходит без всякого участия человека.

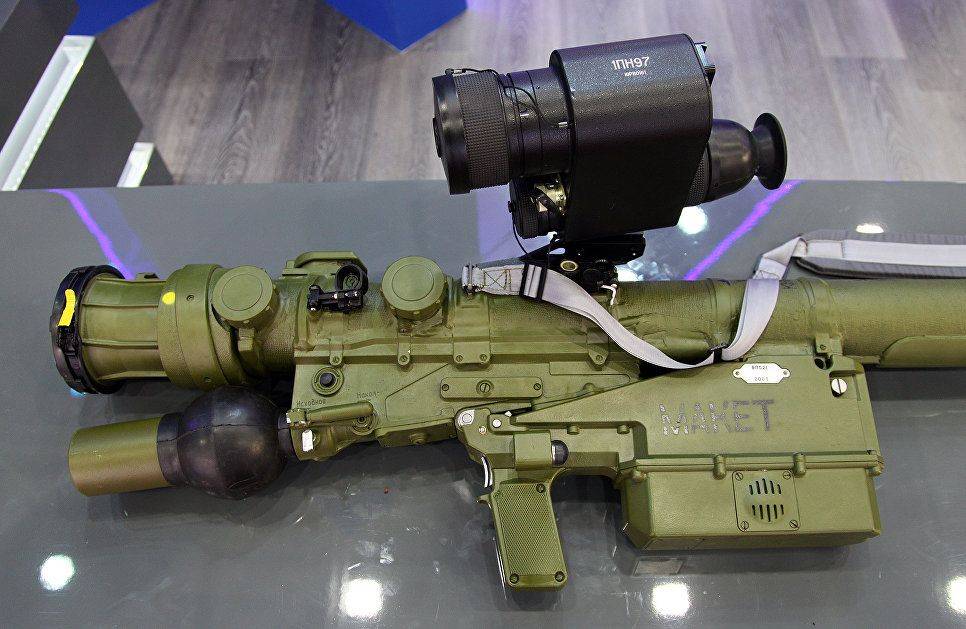

Очень важна установка на ПЗРК «Игла-С» прибора ночного видения, что позволяет использовать это оружие в любое время суток. Современная авиация все чаще совершает именно ночные налеты, поэтому подобное устройство существенно повышает возможности зенитного комплекса. Используя ПНВ «Маугли», стрелок без проблем может проводить прицеливание и сопровождение цели.

Размеры модификации «Игла-С» позволяют производить стрельбу ракетами старых модификаций. Более того, ракета 9М342 может быть использована комплексами «Игла» и «Игла-1». Крепление прибора ночного видения «Маугли» позволяет устанавливать данное устройство на комплексы более ранних модификаций.
Использование модификации «Игла-С» не требует серьезной переподготовки от военнослужащих, ранее имевших дело с «Иглой» или «Иглой-1».

ПЗРК «Игла» оснащен надежной системой опознавания «свой-чужой», что гарантирует блокировку пуска ракеты по собственным самолетам или вертолетам.

Комплекс способен эффективно работать в любых условиях: при предельно высоких и низких температурах, в условиях повышенной влажности, при выпадении обильных осадков и даже после погружения в воду (0,5 метра на 30 минут). Ракетному комплексу, находящемуся в упаковке не страшно падение с высоты два метра, сильная вибрация и многочисленные механические удары.

Для обеспечения стрельбы сразу двумя зенитными ракетами была создана пусковая установка «Джигит». Она оснащена системой внешнего предварительного определения («свой-чужой»), средствами самодиагностики и технического обслуживания. Стрелок находится во вращающемся кресле, слева и справа от него находятся пусковые трубы ракет. Наведение на цель производится в ручном режиме. Залповая стрельба повышает вероятность поражения воздушной цели в 1,5 раза.

История создания

Впервые ПЗРК «Верба» упоминался в 2008 году, когда конструкторское бюро приступило к разработке противозенитного переносного комплекса четвертого поколения. У предшественников этого оружия («Стрела», «Игла») использовалась одинарная и парная спектральная головка наведения. Рассматриваемый комплекс оборудован тремя диапазонами прицеливания: в ультрафиолетовом, инфракрасном ближнем и среднем спектре, что дает возможность использовать оружие при оптическом противодействии.

Пробная партия обновленных комплексов поступила в армию в 2014 году, а уже через 12 месяцев новое оружие было публично показано на форуме Армии и взято на текущее использование.

https://youtube.com/watch?v=jhYw4NMXGiM

Разнообразие сортов

Разнообразие видов растения изучается и описывается еще с I века. Сначала были описаны несколько видов ив ученым Плинием Старшим. Вырабатывать общую классификацию ив начали с начала XVIII века. Около 30 видам дал описание ботаник Карл Линней. Видовой состав претерпел много изменений. Некоторые ученые ошибочно выделяли межвидовые гибриды ив в отдельный вид. До сих пор еще ведутся споры о систематике видов учеными разных стран.

Существуют такие разновидности ив:

  • Белая (Нетал). Раскидистый кустарник нетала с красными или фиолетовыми побегами и листьями серебристого цвета. Древовидная достигает в высоту до 20 м, крона пышная. Морозоустойчива, цветет в мае желтыми или красными сережками.
  • Ломкая (Ракита, чернотал). Быстрорастущее дерево или кустарник. Ивы достигают в высоту 10 — 12 м, крона широкая, имеет форму шара, период цветения краток. Листья осенью приобретают золотисто-желтый оттенок.
  • Ползучая. Маленький, компактный кустарник в высоту не больше метра. Предпочитает влажную почву, светолюбива.
  • Вавилонская (плакучая). Дерево высотой до 15 м, с ниспадающей кроной. Ветви зеленого или зеленовато-коричневого цвета, Листья имеют продолговатую неровную форму с характерными зубчиками по краям.
  • Извилистая. Прямоствольное дерево, высотой до 15 м. Длинные молодые стебли волнистой формы. Растение требовательно к почве и светолюбиво.
  • Шатер. Дерево ивы шаровидной формы, не требовательно к почве. В высоту достигает 8−10 метров, хорошо облиственное. Крона плотная, густая.​
  • Козья. Маленькое гладкоствольное дерево достигает от 2 до 8 м в высоту с длинными опущенными ветками и белыми или желтыми цветами — котиками.
  • Пурпурная (Желтозник). Быстрорастущий кустарник шарообразной формы.
  • Прутовидная (лозная, корзиночная). Высокий кустарник до 10 м. Побеги длинные, крона раскидистая.
  • Остролистная (Краснотал). Неприхотливое морозоустойчивое растение — дерево или кустарник. Растет в основном на берегах водоемов. Крона дерева овальная, ветви коричнево-красного цвета. Цветет в апреле желтыми сережками.
  • Каспийская. Не разлогий кустарник высотой до 6 м. Листья жесткие, длиной до 10 см, распускаются вместе с цветками в апреле — мае. Распространена в Европейской части, Восточной Сибири, Средней Азии.

«Панцирь-С1М»

После глубокой модернизации «Панцирь-С1» стал еще более продвинутым убийцей воздушных целей. В систему изначально закладывалась функция борьбы с вражескими дронами, однако на момент создания комплекса они были достаточно габаритными. Со временем высота полета беспилотников, как и их размеры, уменьшилась, что стало серьезной проблемой для многих радиолокационных станций. Главные трудности возникали при обнаружении, наведении и сопровождении.

Фото пресс-службы ЗВО /

Разработчики улучшили радиолокационную систему самого «Панциря». Новый радар способен видеть на расстоянии до 80 км, обнаруживать и вести одновременно не менее 50 целей. Кроме того, «Панцирь-С1М» может подавлять работу навигационного оборудования дронов на расстоянии до 20 км.

Сейчас «Панцирь-С1М» — основа тактической противовоздушной обороны. Он может прикрывать любые воинские части от ударных беспилотников и высокоточного оружия до самолетов и вертолетов.

Описание «Вербы»

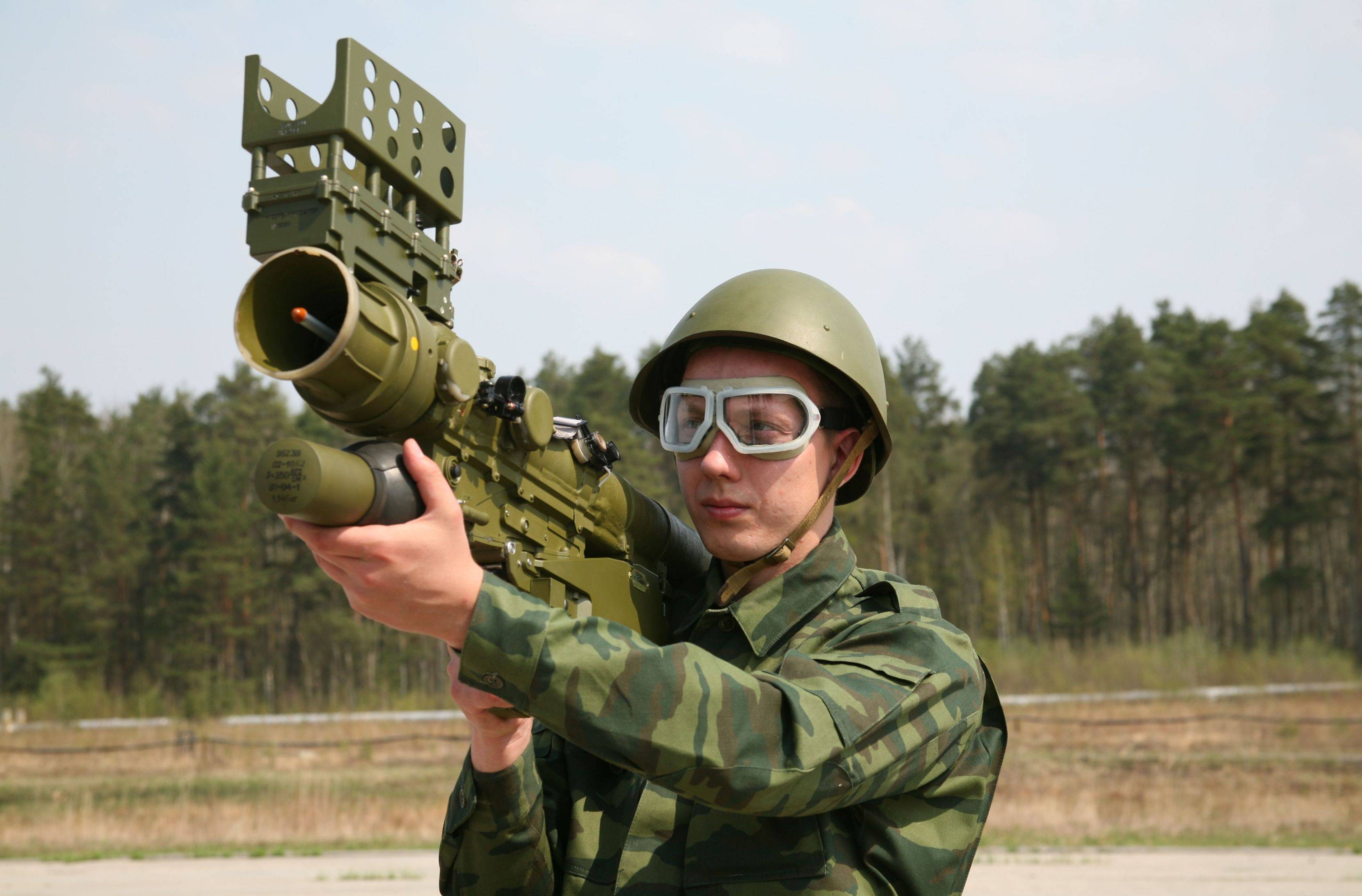

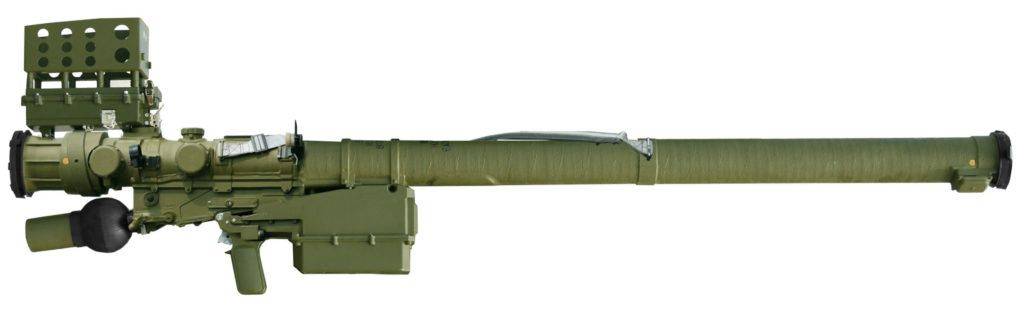

Внешне ПЗРК «Верба» не слишком отличается от своих знаменитых предшественников – зенитных комплексов «Игла» и «Стрела». Однако на самом деле это оружие с абсолютно другими характеристиками и возможностями. Новый комплекс способен поражать цели на высотах до 4,5 км и на дальности до 6 км, причем как на встречных, так и на догонных курсах. Это важнейшие характеристики для любой ПЗРК и по ним «Верба» превосходит и французский «Мистраль», и американский «Стингер», и даже более современный британский «Старстрик». Добиться увеличения дальности и высотности поражения целей конструкторам удалось за счет использования более эффективного ракетного топлива.

В состав переносного зенитного комплекса «Верба» (индекс 9К333) входят следующие элементы:

  • пусковая установка 9П521;
  • зенитная управляемая ракета;
  • обзорная РЛС 1Л122, которая способна обнаруживать цели на дальности от 40 до 80 км;
  • система распознавания «свой-чужой»;
  • система управления огнем;
  • мобильный КП 9В861;
  • монтажный комплект 9С933−1;
  • комплект автоматизации 9С935;
  • средства, предназначенные для тренировки и обучения личного состава.

Наиболее важной частью любого ПЗРК является зенитная ракета. Именно от ее характеристик во многом зависят боевые возможности комплекса

Ракета 9М336 оснащена головкой самонаведения, которая работает сразу в трех различных диапазонах, включая и ультрафиолетовый. Также она получила новый приборный отсек. Благодаря подобной трехдиапазонной конструкции головка самонаведения ракеты способна отличать реальные воздушные цели от тепловых ловушек – обычного средства самозащиты современных боевых самолетов и вертолетов от ПЗРК. Три датчика ракеты постоянно дополняют данные друг друга, что делает попытки вести в ее заблуждение и «подсунуть» ложную цель вместо боевой практически бесперспективными.

Кроме того, следует отметить высочайшую чувствительность ГСН ракеты, по сравнению с существующими аналогами она выросла в восемь раз. Благодаря этому значительно выросла вероятность поражения ПЗРК так называемых малоизлучающих целей – беспилотников и крылатых ракет, а также эффективность применения ПЗРК на дальних дистанциях.

Следует отметить, что использование нескольких фотоприемников для разных спектральных диапазонов не является каким-то особенным «ноу-хау», подобный принцип используется на большинстве ГСН современных переносных зенитных комплексов. Но только «Верба» имеет сразу три независимых канала получения информации.

Вес боевой части ракеты – 1,5 кг. Она оснащена бесконтактным взрывателем, который инициирует детонацию на определенном расстоянии от объекта. Подобная схема считается более эффективной, и она не требует прямого попадания ракеты в объект.

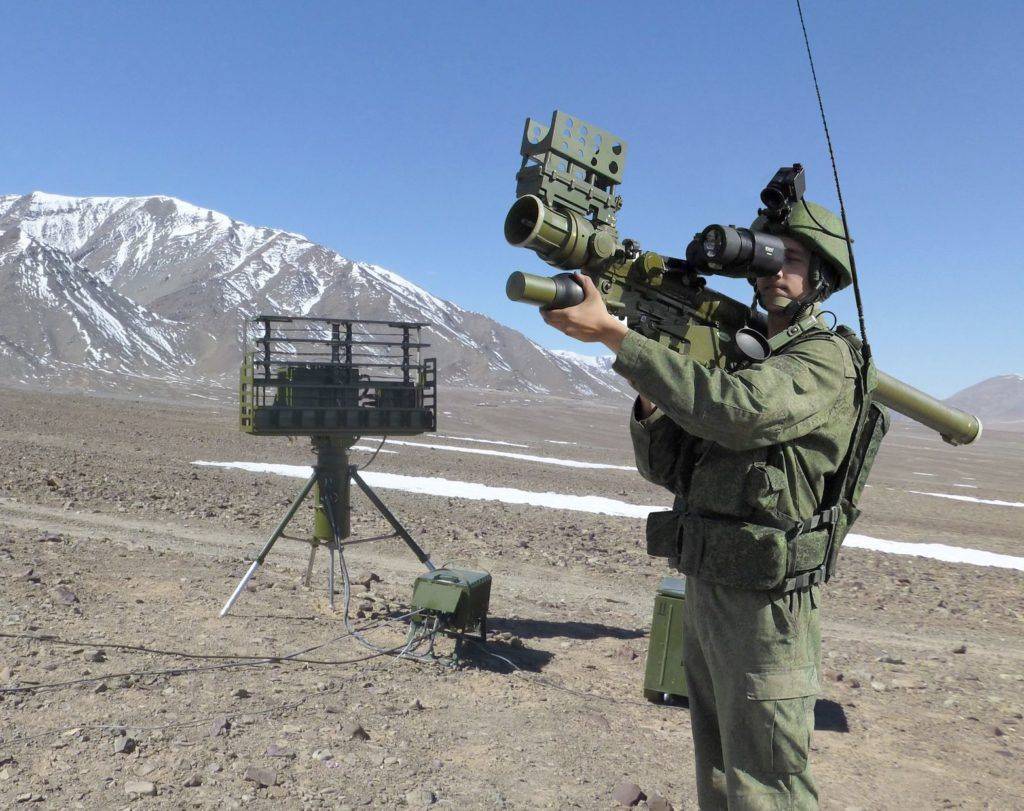

Еще одним преимуществом ПЗРК «Верба» по сравнению с конкурентами является наличие в составе комплекса РЛС и системы управления огнем. Несвоевременное обнаружение цели – это один из главных недостатков переносных зенитных комплексов. Как правило, боец начинает готовиться к стрельбе только после визуального обнаружения вражеского самолета или вертолета. Чтобы еще больше усложнить жизнь расчетам ПВО, пилоты обычно используют малые или свермалые высоты.

РЛС, которая входит в состав комплекса «Верба», может засекать летательные аппараты противника на дистанциях до 80 км, а система управления огнем через систему ГЛОНАСС определяет точное расположение расчетов и дает предупреждение тем из них, кто наиболее эффективно способен поразить цель. Бойцы получают звуковой сигнал, а также информацию об основных характеристиках приближающихся объектов.

Общий вес пусковой установки с ракетой и источниками питания составляет 17,25 кг. «Верба» комплектуется ночным прицелом «Маугли-2», что позволяет использовать ее в любое время суток.

Еще одним достоинством нового комплекса является простота его технического обслуживания. В отличие от ПЗРК предыдущих поколений ГСН ракеты не нуждается в регулярном охлаждении жидким азотом. Это позволяет значительно удешевить его эксплуатацию.

«Экономика перехвата»

На момент публикации постановления правительства СССР по комплексу 9К38 на вооружении советской армии уже стояли несколько типов ПЗРК — «Стрела-1» и «Стрела-2», включая её модернизированную версию. В стадии разработки находилась «Стрела-3».

Эти системы наряду с самоходной «Стрелой-10» стали основой построения системы зенитного прикрытия советских войск в нижнем диапазоне высот. Они могли поражать воздушные цели на высотах до 3500 м и дальности до 5000 м.

Появление мобильных зенитных комплексов ближнего радиуса было вызвано необходимостью более эффективного противодействия авиации потенциального противника на малых и предельно малых высотах.

  • Переносной зенитный ракетный комплекс 9К38 «Игла»

В частности, обеспокоенность советского руководства вызывал американский ударный вертолёт Bell AH-1G Huey Cobra, который за один вылет мог уничтожить 8—10 танков.

Несмотря на то что применение в арабо-израильском конфликте ПЗРК «Стрела-2» было признано успешным, советское руководство стремилось обеспечить армию и союзников ещё более совершенными комплексами. Так началось создание «Стрелы-3» и «Иглы».

Аналитики объясняют спешку Москвы прогрессом западных государств в модернизации средств защиты авиации от поражения с земли, а также увеличением возможностей переносных зенитных комплексов, которыми широко комплектовались их пехотные подразделения.

Как отметил в беседе с RT эксперт Центра анализа стратегий и технологий Сергей Денисенцев, в период холодной войны происходила бешеная в сравнении с современными темпами гонка вооружений. Сфера авиации и ПЗРК не были исключением.

«СССР и США стремительно и параллельно друг с другом совершенствовали свои переносные комплексы. Американцы — Redeye, Stinger, Советский Союз — «Стрелу-2», «Стрелу-3» и «Иглу». Никто в этой гонке не хотел уступать», — отметил Денисенцев.

Также по теме


«В единой системе управления»: какие преимущества получит армия РФ с появлением комплекса ПВО «Гибка-С»

В России завершились государственные испытания мобильного зенитного ракетного комплекса (ЗРК) «Гибка-С», сообщили в Минобороны….

По его словам, появление первых ПЗРК произвело революцию в определении роли авиации на театре военных действий (ТВД). Применение относительно компактных зенитных комплексов предоставило огромные преимущества ранее почти беззащитной пехоте, поставив ВВС в крайне уязвимое положение.

«Жизнь авиации, особенно той, которая привыкла действовать на небольших высотах, сильно усложнилась. Резко изменилась и экономика перехвата воздушных целей. С появлением ПЗРК стал финансово оправдан высокий расход зенитных ракет на поражение самолётов, чья стоимость несравнимо больше, чем, условно говоря, цена 20 ракетных пусков», — констатировал Денисенцев.

Аналогичный взгляд на применение ПЗРК разделяет и директор Центра военно-политических исследований МГИМО Алексей Подберёзкин. В беседе с RT он отметил, что высококачественные, но при этом относительно простые в эксплуатации ПЗРК оказались способны изменить ход локальных конфликтов и серьёзно усилить заведомо слабую в техническом отношении сторону.

«Эффект от применения ПЗРК наша страна впервые ощутила в Афганистане, куда с середины 1980-х годов американцы поставляли свои комплексы. На какое-то время моджахедам удалось нейтрализовать авиационную поддержку наших войск. Но потом, конечно, мы нашли средства противодействия и стали осторожнее», — рассказал Подберёзкин.

Состав боевых средств ЗРС С-300В

В этом разделе не хватает ссылок на источники информации.

Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 30 июня 2013 года

Командный пункт 9С457 Каждый зенитный ракетный дивизион состоял из:

  • командного пункта 9С457;
  • РЛС кругового обзора (КО) «Обзор-3» (9С15М);
  • РЛС программного обзора (ПО) «Имбирь» (9С19М2) — для обнаружения головных частей БР типа «Першинг», аэробаллистических ракет типа SRAM и барражирующих самолётов-постановщиков помех на дальностях до 100 км;
  • четырёх зенитных ракетных батарей.

Перегрузка ТПК с ПЗУ 9A85 на ПУ 9A83 с помощью ПЗУ 9A84 Каждая батарея включала в себя:

  • одну многоканальную станцию наведения ракет 9С32;
  • пусковые установки () двух типов: две ПУ 9А82 — с двумя ЗУР 9М82);
  • четыре ПУ 9А83 — с четырьмя ЗУР 9М83;

пуско-заряжающие установки (ПЗУ) двух типов:

  • одна ПЗУ 9А84 — для работы с ПУ 9А82 и ЗУР 9М82;

две ПЗУ 9А85 — для работы с ПУ 9А83 и ЗУР 9М83.

Ракеты 9М82 и 9М83 эксплуатировались, соответственно, в транспортно-пусковых контейнерах (ТПК) 9Я238 и 9Я240.

Машина с генератором

Помимо основных агрегатов, в ЗРС входят также средства технического обеспечения и обслуживания:

  • средства ракетно-технического обеспечения (PTO): АКИПС 9В91,
  • комплект такелажного оборудования 9Т325,
  • транспортные машины;

средства технического обслуживания и ремонта (ТО и Р):

  • машины технического обслуживания (9В868-1, 1Р15, 9В879-1),

машины ремонта и технического обслуживания (9В898-1, 1Р16),
групповой ЗИП 9Т447-1;
учебно-тренировочные средства (УТС):

  • тренировочное устройство 9Ф88 для тренировки расчёта МСНР 9С32,

габаритно-весовые макеты ЗУР,
учебно-действующая ЗУР.

Основная статья: 9А83

пусковая установка 9А83 в походном положении

Пусковая установка 9А82

Основная статья: 9А82

ПУ 9A82

ПУ 9А82 размещалась на гусеничном шасси «объект 831» и была предназначена для транспортирования и хранения полностью боеготовых двух ракет 9М82 в ТПК, а также для исполнения тех же операций, которые выполняет ПУ 9А83. По конструктивному построению, основным характеристикам и функционированию она отличалась от этой ПУ только устройством для установки ТПК в стартовое положение и механической частью станции подсвета целей

Основная статья: 9А84

Пуско-заряжающая установка 9А84МЭ
