Противотанковый управляемый ракетный комплекс ПТРК Корнет

Почему противотанковый комплекс Джавелин менее эффективен

Ракетный комплекс Джавелин имеет ракету с тандемным кумулятивным зарядом. Первый заряд предназначен для поражения динамической защиты, в а второй пробивает броню. Однако, вопреки заявлениям производителя о том, что динамическая защита от “Джавелина” неэффективна, по некоторым данным ДЗ “Реликт” все же предотвращает поражение танка ПТУР.

Почему же американская ПТУР оказалась уязвимой? Дело в том, что первичный и вторичный кумулятивные снаряды у ракеты расположены сравнительно близко друг к другу. В результате, когда срабатывает динамическая защита, она повреждает не только первый, но и второй заряд.

Динамическая защита «Реликт» способна защитить танк от «Джавелина»

“Корнет” в этом плане более совершенный, так как для преодоления средств динамической защиты ПТРК осуществляет пуск двух ракет в одном луче лазера. Это обеспечивает более высокую эффективность преодоления средств динамической защиты. Таким образом “Корнет”, как уже было сказано выше, способен поражать абсолютно все современные танки и бронемашины.

Кроме того, российский ПТРК показал свою эффективность против фортификационных сооружений, живой силы противника, находящейся в укрытиях, а также малоскоростных низколетящих целей. Оружие Джавелин такой универсальностью похвастать не может. По словам некоторых экспертов, у “Корнета” вообще нет аналогов по бронепробивной способности и дальности стрельбы. Поэтому победа в данном поединке достается российскому ПТРК.

Тактико-технические характеристики

В связи с тем, что было разработано несколько модификаций комплексов, ТТХ модификаций орудия незначительно отличаются:

  1. «Корнет» Э – экспортная модель стандартного орудия;
  2. «Корнет» Д – модернизированная установка с увеличенной дальностью полёта ракеты и способностью пробивать броню толщиной 13 см;
  3. «Корнет» ЭМ – экспортная модификации версии с индексом «Д»;
  4. «Корнет» Т – самоходная бронированная машина на базе БМП 3.

Далее в таблице, приведены тактико-технические характеристики как стандартных модификаций, так и более усовершенствованных комплексов «Корнет» Д и «Корнет» ЭМ.

ХарактеристикаВеличинаПримечание
Дальность полёта ракеты, км.Днём – 5,5 Ночью – 3,5Для «Корнет» ЭМ и «Д» до 10
Минимальная дальность, м100
Калибр, мм.152
Длина ракеты, мм.1200
Скорость ракеты, м/сек.350 — 400
Бронебойность, мм.Металлическая броня – 1 200. Бетонный монолит – 3 000Для моделей «Корнет» ЭМ и «Д» величина достигает 1 300
Дальность распознавания цели, м2 500
Готовность к выстрелу после обнаружения, сек.1-2
Скорострельность, выстрел/мин.2-3

Интересно! Любопытным фактом считается то, что варианты «Корнет» Э и «Корнет» ЭМ, разработанные для других армий, предназначены для использования в температурных диапазонах от -20⁰С до +60⁰, а комплексы которые собраны для отечественных ВС от – 50⁰С до +50⁰С.

Пусковые установки

Доставить комплекс к фронту можно разными способами: от вьючных животных до различных бронеавтомобилей.

ГАЗ «Тигр» с ПТРК «Корнет-Д». Не хитрая, но очень действенная конструкция

ФотоКодОписаниеШассиПУ
9П163, 9П163-1Возимо-переносной ПТРК 9К129 «Корнет-П»нет1 шт. с 1 направляющей

Прицел — перископический

9П163М-1Возимо-переносной ПТРК «Корнет-П\Э»нет1 шт. с 1 направляющей
9П163М-2Возимо-переносной ПТРК «Корнет-Д\ЭМ»нет1 шт. с 1 направляющей
9П161Самоходный ПТРК 9К128 «Корнет-С»БМП-3 («объект 699»)2 шт. с 1 направляющей и автоматом заряжания каждая.

Самоходный, гусеничный и артиллерийски страшный, как и «Штурм-С».

9П162Самоходный ПТРК 9К128-1 «Корнет-Т»БМП-3, БТР-802 шт. с 1 направляющей и автоматом заряжания каждая

«Корнет» на БТР-80

9П162М, опытныйСамоходный ПТРК «Корнет-Д1»БМД-4МОпытный образец на БМД-4М
опытныйСамоходный ПТРК 9К135 «Вест»УАЗ-3151автомат заряжания, 4 направляющих
9П163-2 КвартетБоевой модуль ПТРК «Корнет\Корнет-Э»легкие носители*автомат заряжания, 4 направляющих
9П163-2М Квартет-МБоевой модуль ПТРК «Корнет-Д\ЭМ»легкие носители*автомат заряжания, 4 направляющих
9П163-3Самоходный ПТРК «Корнет-Д1\ЭМ»ВПК-233116\ВПК-233136 Тигр-М2 шт., автомат заряжания, 4 направляющих на каждой
Звезда ПУ – боевой модуль, стреляющий с водыВодоплавающий боевой модуль ПТРК «Корнет-Д»БМП-2 с системой стабилизации2 шт., автомат заряжания
Разработка Тульского КББоевой модуль «Кливер»БМП, БМП-1, БМП-2,БТР-80, «Pandur», «Piranha», «Fahd», катер4 шт.

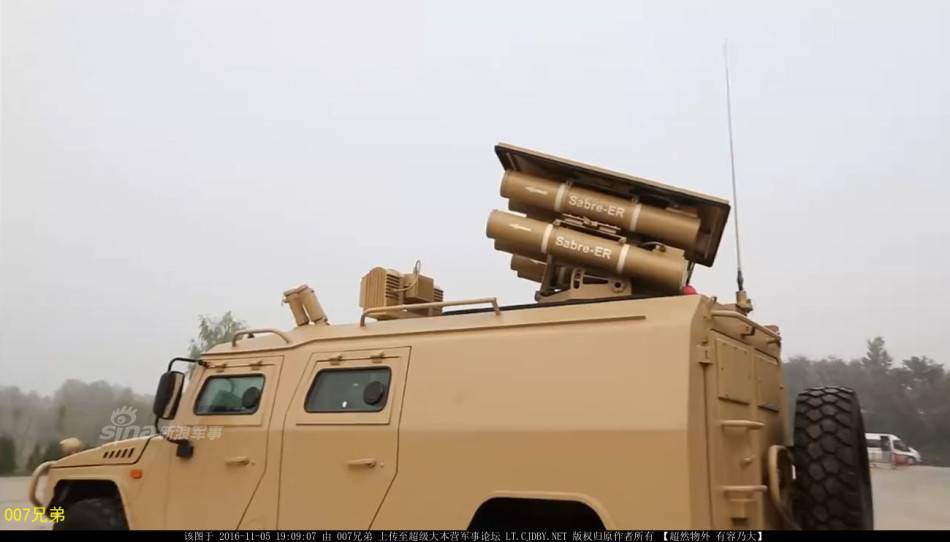

Китайский аналог нашего «Корнета», ПУ для ракет «Siber-ER», на китайской бронетехнике YJ2080  «Стражник»Иностранная инфографика о возможных носителях «Корнета»

К лёгким носителям относятся:

  • УАЗ-3151;
  • ГАЗ-2975 «Тигр»;
  • УАЗ-3132 «Гусар»;
  • ЛША «Скорпион»;
  • американский «Hummer»;
  • французская БРМ типа VBL;
  • бронеавтомобили «Ejder Yalcin» и «NMS» и пр.

Боевая эффективность машин возрастает, поэтому их число может быть уменьшено в 3-4 раза.

Описание комплекса

Уже в середине 80-х годов стало понятно, что ПТРК второго поколения «Конкурс», несмотря на многочисленные модернизации, уже не соответствует современным требованиям. Прежде всего, это касалось помехоустойчивости и бронепробиваемости.

В 1988 году в Тульском КБ Приборостроения началась разработка нового ПТРК «Корнет», впервые этот комплекс был продемонстрирован широкой общественности в 1994 году.

«Корнет» разрабатывался как универсальное огневое средство для сухопутных войск.

ПТРК «Корнет» способен не только справиться с новейшими образцами динамической защиты бронетехники, но даже атаковать низко летящие воздушные цели. На ракету кроме кумулятивной боевой части (БЧ), может быть установлена и термобарическая часть фугасного действия, которая прекрасно подходит для уничтожения огневых точек противника и его живой силы.

Комплекс «Корнет» состоит из следующих компонентов:

  • пусковая установка: она может быть переносной или устанавливаться на различные носители;
  • управляемая ракета (ПТУР) с разной дальностью полета и различными типами БЧ.

Переносная модификация «Корнета» состоит из пусковой установки 9П163М-1, что представляет собой треногу, прицела-прибора наведения 1П45М-1 и пускового механизма.

Высота пусковой установки может регулироваться, что позволяет вести огонь из разных положений: лежа, сидя, из укрытия.

На ПТРК может быть установлен тепловизионный прицел, он состоит из оптико-электронного блока, приборов управления и охладительной системы.

Масса пусковой установки составляет 25 килограмм, она легко устанавливается на любые подвижные носители.

ПТРК «Корнет» производит атаку фронтальной проекции бронетехники, с применением полуавтоматической системы наведения и использованием лазерного луча. Задачей оператора является обнаружение цели, наведение на нее визира, произведение выстрела и удержание цели в прицеле до ее поражения.

Комплекс «Корнет» надежно защищен от действия активных и пассивных помех, защита реализуется за счет направления фотоприемного устройства ракеты в сторону пусковой установки.

Противотанковая управляемая ракета (ПТУР), которая входит в состав комплекса «Корнет», выполнена по схеме «утка». Раскрывающиеся рули расположены в передней части ракеты, там же находится и их привод, а также лидирующий заряд тандемной кумулятивной БЧ.

Двигатель с двумя соплами расположен в средней части ракеты, за ним находится основной заряд кумулятивной БЧ. В задней части ракеты расположена система управления, включая приемник лазерного излучения. Также сзади расположены и четыре раскладывающихся крыла.

ПТУР вместе с вышибным зарядом помещен в одноразовый герметичный пластиковый контейнер.

Существует модификация этого комплекса – ПТРК «Корнет-Д», которая обеспечивает бронепробиваемость до 1300 мм и дальность стрельбы до 10 км.

Боевое применение

Хотя ПТРК «Корнет» принят на вооружение в середине 90-х, первое боевое крещение он прошел лишь в 2006 г. в Ливане. Террористической группировкой «Хезболлах» с его помощью частично было сорвано наступление израильской армии.

Согласно официальным источникам, было подбито 46 танков «Меркава». Следует заметить, что не все они были уничтожены или повреждены из ПТРК российского производства. Через некоторое время стало известно, что комплексы террористы получали через сирийскую границу.

Помимо этого есть ещё много примеров, использования ПТРК «Корнет»:

  1. На протяжении всего периода гражданской войны в Сирии, разграбленные арсеналы Правительственной армии перешли в руки оппозиционеров и группировки «Игил». В результате чего комплексы активно применяются в боевых столкновениях обеими сторонами;
  2. Группировка «Хезболлах» в 2011 г. выстрелила из «Корнет» ЭМ в автобус с израильскими школьниками;
  3. Многие бои в противодействии США и Ирака часто заканчивались подбитой американской бронетехникой. На вооружении азиатской армии стояли российские ПТРК.

Несмотря на то, в период Первой и Второй Чеченских войн «Корнет» уже был на вооружении ВС РФ, там он не использовался. Российские военные применяли «Фаготы».

Страны-эксплуатанты[править]

По состоянию на август 2009 года было продано 35 000 единиц ПТУР “Корнет”:

  • Армения — по данным Центра анализа мировой торговли оружием Армения закупила в 2013 году 50 ПТРК и 200 ракет к нему.
  • Россия — около 750 ПТУР “Корнет”, по состоянию на 2009 год.
  • Алжир — 64 БРДМ-2М и 304 БМП-2М с пусковыми установками “Корнет-Э”, а также некоторое количество переносных пусковых установок, по состоянию на 2013 год. Около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы.
  • Греция — 196 ПУ 9П196 “Корнет-Э” на вооружении Сухопутных войск, по состоянию на 2013 год. Поставка осуществлялась в два этапа, по контракту, заключенному с Рособоронэкспортом в 2001 году на 278 ПТРК.
  • Индия — более 250 пусковых установок 9П196 “Корнет-Э” и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы.
  • Иордания — 200 пусковых установок и 2000 единиц 9М133, по состоянию на 2013 год. Поставлены из России в период с 2009 по 2010 годы.
  • Кот-д’Ивуар — некоторое количество ПТРК “Корнет-Э”, по состоянию на 2013 год.
  • Ливия — количество и статус неизвестны.
  • Перу — 22 M1165A2 с пусковыми установками “Корнет-Э” и 244 ПТУР, по состоянию на 2013 год. Контракт заключён в 2008 году на сумму 23 млн. долл.
  • Сирия — 1000 ПТУР и 100 ПУ “Корнет-Э”, по состоянию на 2013 год. Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.
  • Турция — 80 пусковых установок “Корнет-Э”, по состоянию на 2013 год, в том числе, до 800 ракет — поставленных в 2009 году по контракту, заключенному с Рособоронэкспортом в 2008 году.
  • Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. долл.

Военизированные организацииправить

  • Хезболла — сообщалось о наличии ПТРК “Корнет-Э” у этой организации. В ходе Второй Ливанской войны боевики “Хизбаллах” использовали “Корнеты” для борьбы с израильской бронетехникой.
  • ХАМАС
  • Исламское государство Ирака и Леванта — в мае 2015 года ИГИЛ опубликовал видеоматериалы захваченных в Ираке комплексов “Корнет-Э”, произведённых и поставленных иракской армии в 2014 году. Точное количество захваченных комплексов неизвестно.
  • Ансар Аллах — был применен ПТРК “Корнет-Э” при обстреле саудовских войск.

История создания ПТРК Корнет

По аналогии с модой на цветочные наименования — «Хризантема», «Верба» и др. — название взято из серии музыкальных инструментов (сходство пусковой трубы с духовой). Предшественники: «Фагот», «Гобой».

Музыкальный инструмент с офицерским званием

Краткая предыстория комплекса Корнет

  • 1945 — первые ПТУР – немецкие «Красные Шапочки» («Rotkappchen», компания «Ruhrstahl»);
  • 50-е — французские «SS-10» и «SS-11»;
  • 60-е — советские «Малютки»;
  • 70-е — ПТУР второго поколения: советские «Фагот», «Гобой» (он же «Конкурс»), «Метис», европейский «Milan», американские «TOW», «Hellfire» и «Dragon» и многие другие — до сих пор на вооружении;
  • 80-е — ПТУР третьего поколения: американский «Джавелин» с тепловой головкой самонаведения.
 ХарактеристикаПервое поколениеВторое поколениеТретье поколение
Управление ракетойпо проводам (длинный моток провода -> ограниченная дальность)полуавтоматическое наведение (полётом управляет вычислительная машина)Автоматическое наведение (головкой самонаведения)
ДальностьДо 3 кмДо 4 кмДо 10 км
Скорость полёта120 м/с240 м/с260 м/с
Бронепробитие200-400 мм600 мм800 мм
Операторвысококвалифицированныйсреднеквалифицированныйлюбой
Действияуправляет ракетой до поражения целинаводит на цель, пускает ракету и держит цель в прицеле до попаданиянаводит на цель, дожидается захвата автоматикой, стреляет и быстро меняет позицию
Отечественный пример

ПТУР 1-го поколения «Малютка»

ПТРК 2-го поколения «Метис»

ПТРК 3-го поколения «Корнет-ЭМ»

Противотанковый ракетный комплекс Корнет начали создавать в 1990-х как ответ американским ПТУР — оружие, характеристики которого относились к 3-му поколению. Вариант советского ПТУР — принцип действия: «вижу и стреляю»:

  • наведение на цель — лазерным лучом;
  • фотоприёмник — сзади, направлен в сторону ПУ -> помехозащищённость;
  • тепловизионный прицел -> можно стрелять в любое время суток и в любых метеоусловиях;
  • против динамической защиты (прослойки взрывчатки между слоями брони) — пуск двух ПТУР с микро-задержкой (менее 1 сек);
  • против дымовой защитной завесы — удержание луча на 2-3 м выше цели.

Результат:

  • оружие Корнет способно уничтожить технику с включенным двигателем, бункер или огневую точку и некоторые надводные и воздушные цели (7 кг тротилового эквивалента – солидный урон);
  • дальность выше;
  • стоимость ниже.


А.Г.Шипунов
Конструктор

Весь цикл самостоятельно выполнило одно предприятие — Тульское КБП (Конструкторское бюро приборостроения):

  • техническое задание (ТЗ) — ракетный комплекс против танков со всех ракурсов, малоскоростных целей на воде и в воздухе, железобетонных и инженерных сооружений, и прочих сил противника, включая огневые и живые;
  • расчеты и рабочая конструкторская документация (РКД);
  • опытные образцы;
  • предварительные (заводские) испытания;
  • серийное производство на экспорт и для Российской армии.

Тульское КБП и его звёздный руководитель — Аркадий Георгиевич Шипунов — появились в одном году -1927

Основные даты

ДатаСобытие
1988началась разработка (без госзаказа, по собственной инициативе предприятия)
1994рабочий образец показали на выставке в Нижнем Новгороде
Конец 90-хэкспортный вариант «Корнет-Э» с немного сниженными параметрами и модификациями под требования инозаказчиков (в основном под более жаркий и влажный климат)
2014экспорт улучшенного «Корнета-ЭМ»

История борьбы танков и советских ПТРК

Изображение Модель Результат
ПТРКДобились бронепробиваемости 40–50 см.

Живучесть танков поубавилась

ТанкиУвеличили толщину брони.

Почти метровая броня американца «Абрамса»

ПТРКУвеличили калибр снаряда.

125-мм «Малютка» выросла в 152-мм «Корнета»

ТанкиНадели динамическую защиту.

Первый образец навесной динамической защиты «Контакт»

ПТРКОснастили ракеты тандемными боевыми частями: лидирующий заряд снимает защиту, а основной пробивает.

Компоновка немецкой ПТУР «Trigat»

ТанкиПоставили системы оптических помех.

Комплекс «Штора-1» на «Владимире» (Т90)

ПТРКПовысили помехоустойчивость.

У каждой ракеты свои способы защиты от помех

ТанкиВвели системы активной защиты.

Активная защита прячет технику в некоторых диапазонах (оптическом, инфракрасном и пр.)

ПТРКТандемный режим стрельбы – двумя ракетами по одной цели в одном лазерном луче, с разницей меньше секунды, чтобы одна точно прошла по цели.

Лазерное целенаведение

Последнее слово пока остаётся за ПТРК.

Описание комплекса

Уже в середине 80-х годов стало понятно, что ПТРК второго поколения «Конкурс», несмотря на многочисленные модернизации, уже не соответствует современным требованиям. Прежде всего, это касалось помехоустойчивости и бронепробиваемости.

В 1988 году в Тульском КБ Приборостроения началась разработка нового ПТРК «Корнет», впервые этот комплекс был продемонстрирован широкой общественности в 1994 году.

«Корнет» разрабатывался как универсальное огневое средство для сухопутных войск.

ПТРК «Корнет» способен не только справиться с новейшими образцами динамической защиты бронетехники, но даже атаковать низко летящие воздушные цели. На ракету кроме кумулятивной боевой части (БЧ), может быть установлена и термобарическая часть фугасного действия, которая прекрасно подходит для уничтожения огневых точек противника и его живой силы.

Комплекс «Корнет» состоит из следующих компонентов:

  • пусковая установка: она может быть переносной или устанавливаться на различные носители;
  • управляемая ракета (ПТУР) с разной дальностью полета и различными типами БЧ.

Переносная модификация «Корнета» состоит из пусковой установки 9П163М-1, что представляет собой треногу, прицела-прибора наведения 1П45М-1 и пускового механизма.

Высота пусковой установки может регулироваться, что позволяет вести огонь из разных положений: лежа, сидя, из укрытия.

На ПТРК может быть установлен тепловизионный прицел, он состоит из оптико-электронного блока, приборов управления и охладительной системы.

Масса пусковой установки составляет 25 килограмм, она легко устанавливается на любые подвижные носители.

ПТРК «Корнет» производит атаку фронтальной проекции бронетехники, с применением полуавтоматической системы наведения и использованием лазерного луча. Задачей оператора является обнаружение цели, наведение на нее визира, произведение выстрела и удержание цели в прицеле до ее поражения.

Комплекс «Корнет» надежно защищен от действия активных и пассивных помех, защита реализуется за счет направления фотоприемного устройства ракеты в сторону пусковой установки.

Противотанковая управляемая ракета (ПТУР), которая входит в состав комплекса «Корнет», выполнена по схеме «утка». Раскрывающиеся рули расположены в передней части ракеты, там же находится и их привод, а также лидирующий заряд тандемной кумулятивной БЧ.

Двигатель с двумя соплами расположен в средней части ракеты, за ним находится основной заряд кумулятивной БЧ. В задней части ракеты расположена система управления, включая приемник лазерного излучения. Также сзади расположены и четыре раскладывающихся крыла.

ПТУР вместе с вышибным зарядом помещен в одноразовый герметичный пластиковый контейнер.

Существует модификация этого комплекса – ПТРК «Корнет-Д», которая обеспечивает бронепробиваемость до 1300 мм и дальность стрельбы до 10 км.

Российское решение

Вскоре туляки значительно модернизировали «Корнет»: ПТРК получил «интеллектуальную» систему сопровождения цели. Выглядит ее использование так: оператор сперва визуально засекает цель, направляет в ее сторону ПТРК, а затем ставит метку. После пуска ракеты она сама ориентируется в пространстве, не требуя никакого участия человека в этом процессе. За счет этого «Корнет» — ПТРК, который может быть использован даже для гарантированного уничтожения вертолетов противника.

Если вы думаете, что «Джавелин» с его 4,5 тысячами метров выглядит хорошо, то отечественная разработка в этом отношении вообще уникальна. Так, при условии комплектования новыми ракетами при помощи «Корнета» можно подбить танк на расстоянии от восьми до десяти тысяч метров. Причем вероятность поражения цели стабильно высока на всей возможной дальности применения.

Преимущества ПТРК «Корнет»

Многие эксперты (особенно зарубежные) не считают «Корнет» комплексом третьего поколения, так как в нем не реализован принцип самонаведения ракеты на цель. Однако это оружие имеет массу преимуществ не только перед устаревшими ПТРК второго поколения, но и перед новейшими комплексами типа Javelin. Вот основные из них:

  • универсальность: «Корнет» можно применять как против бронетехники, так и против огневых точек и полевых укрепление противника;
  • удобство стрельбы с неподготовленных позиций из разных положений: «лежа», «с колена», «в окопе»; возможность использования в любой время суток;
  • высокая помехозащищенность;
  • возможность использования широкой номенклатуры носителей;
  • залповая стрельба двумя ракетами;
  • большая дальность стрельбы (до 10 км);
  • высокая бронепробиваемость ракеты, что позволяет ПТРК успешно бороться практически со всеми видами современных танков.

Основным преимуществом ПТУР «Корнет» является ее стоимость, она примерно в три раза ниже, чем у ракет с головкой самонаведения.

Наведение

Наилучшей из всех ситуаций для применения противотанковых средств является такая, при которой непосредственный огневой контакт с наступающим противником исключен. Однако загоризонтная стрельба возможна только в случае соблюдения условия визуального контроля ее результата. Дальность полета ракеты 9М133 может достигать десяти километров, но эффективный радиус в дневное время не превышает 5500 м, а ночью — 3500 м. Система наведения — лазерная полуавтоматическая. Это означает, что оператору достаточно удерживать цель на отметке прицела, а все остальное происходит без его вмешательства. Ракета идет в направлении луча, ведомая системой телеориентирования, при этом активные или пассивные помехи, которые может выставлять противник, малоэффективны. Сигнал наведения исходит от комплекса, с которого осуществлен запуск по фотоприемнику, направленному назад. «Корнет» — оружие, пригодное для применения в условиях нулевой видимости, в этом случае прицеливание осуществляется тепловизионным быстросъемным прицелом 1ПН79-1. Это устройство также нашло применение в станциях наведения современных БМП и ударных вертолетов.

Пробивает более метра брони

С наступающими танковыми соединениями бороться тяжело. Современная техника оснащена эффективной защитой, по замыслу конструкторов предохраняющей экипаж и жизненно важные узлы от воздействий поражающих факторов. Толщина лобовой брони в последние десятилетия значительно увеличилась, но этим усилия создателей боевых машин не ограничились. Она стала многослойной, стойкой к кумулятивным ударам, а угол ее пространственной ориентации способствует отражению и рикошету. Теперь снаряду недостаточно иметь способность пробивать слой толщиной, к примеру, 100 мм, так как комплексные меры по защите многократно увеличивают ее стойкость. Противотанковый комплекс «Корнет» создавался с очень большим запасом мощности, чтобы успешно бороться с бронетехникой, отвечающей самым современным мировым требованиям, и даже с перспективной. Метровой брони нет ни у одного танка — такая масса неимоверно утяжелила бы конструкцию. Однако кумулятивный заряд тандемного действия, которым оснащена ракета 9М133, в состоянии пробить и более толстый (1200 мм) слой, находящийся к тому же позади динамической защиты. «Корнет» — оружие неотразимое.

Наведение

Наилучшей из всех ситуаций для применения противотанковых средств является такая, при которой непосредственный огневой контакт с наступающим противником исключен. Однако загоризонтная стрельба возможна только в случае соблюдения условия визуального контроля ее результата. Дальность полета ракеты 9М133 может достигать десяти километров, но эффективный радиус в дневное время не превышает 5500 м, а ночью — 3500 м. Система наведения — лазерная полуавтоматическая. Это означает, что оператору достаточно удерживать цель на отметке прицела, а все остальное происходит без его вмешательства. Ракета идет в направлении луча, ведомая системой телеориентирования, при этом активные или пассивные помехи, которые может выставлять противник, малоэффективны. Сигнал наведения исходит от комплекса, с которого осуществлен запуск по фотоприемнику, направленному назад. «Корнет» — оружие, пригодное для применения в условиях нулевой видимости, в этом случае прицеливание осуществляется тепловизионным быстросъемным прицелом 1ПН79-1. Это устройство также нашло применение в станциях наведения современных БМП и ударных вертолетов.

На вооружении[ | ]

ПТРК «Корнет» на вооружении 104-го гв. дшп 76-й гв. дшд. По состоянию на август 2009 года было продано 35 000 единиц ПТРК «Корнет»

  • Азербайджан Азербайджан — около 100 единиц 9М133 поставлено из России в период с 2009 по 2010 годы
  • Армения Армения — По данным Центра анализа мировой торговли оружием Армения закупила в 2013 году 50 ПТРК и 200 ракет к нему
  • Россия Россия — около 750 ПТРК «Корнет», по состоянию на 2009 год
  • Алжир Алжир — 64 БРДМ-2М и 304 БМП-2М с пусковыми установками «Корнет-Э», а также некоторое количество переносных пусковых установок, по состоянию на 2013 год. Около 3000 единиц 9М133 поставлено из России в период с 2006 по 2010 годы
  • Греция Греция — 196 ПУ 9П196 «Корнет-Э» на вооружении Сухопутных войск, по состоянию на 2013 год. Поставка осуществлялась в два этапа, по контракту, заключённому с Рособоронэкспортом в 2001 году на 278 ПТРК.
  • Индия Индия — более 250 пусковых установок 9П196 «Корнет-Э» и около 3000 единиц 9М133 поставлено из России в период с 2003 по 2006 годы.
  • Иордания Иордания — 200 пусковых установок и 2000 единиц 9М133, по состоянию на 2013 год. Поставлены из России в период с 2009 по 2010 годы.
  • Кот-д’Ивуар Кот-д’Ивуар — некоторое количество ПТРК «Корнет-Э», по состоянию на 2013 год
  • Ливия Ливия — количество и статус неизвестны
  • Перу Перу — 22 M1165A2 с пусковыми установками «Корнет-Э» и 244 ПТУР, по состоянию на 2013 год. Контракт заключён в 2008 году на сумму 23 млн.долл.
  • Сирия Сирия — 1000 ПТУР и 100 ПУ «Корнет-Э», по состоянию на 2013 год. Контракт на поставку выполнен в 90-е на сумму 65 млн.долл.. Ещё около 1500 ПТУР получены в 2002—2006 гг.
  • Турция Турция — 80 пусковых установок «Корнет-Э», по состоянию на 2013 год, в том числе, до 800 ракет — поставленных в 2009 году по контракту, заключённому с Рособоронэкспортом в 2008 году..
  • Эритрея Эритрея — 80 единиц 9М133 поставлено из России в 2005 году, общая сумма контракта — 170 тыс. $.

Военизированные организации

  • Хезболла, в том числе — «Корнет-Э» в ходе Второй Ливанской войны (2006)
  • НФОП
  • Хамас

Боевое применение комплекса

Первым серьезным конфликтом, в котором применялся комплекс «Корнет», стала война в Ливане в 2006 году. Группировка «Хезболла» активно использовала этот ПТРК, чем практически сорвала наступление израильской армии. По информации израильтян в ходе боевых действий 46 танков «Меркава» получили повреждения. Хотя, не все они были подбиты именно из «Корнета». «Хезболла» получила эти ПТРК через Сирию.

По информации исламистов, потери Израиля на самом деле были гораздо больше.

В 2011 году «Хезболла» применила «Корнет» для обстрела израильского школьного автобуса.

В ходе гражданской войны в Сирии много единиц этого оружия из разграбленных правительственных арсеналов попало в руки как умеренной оппозиции, так и отрядов ИГИЛ (организация, запрещенная в РФ).

Во время операции «Нерушимая скала» большая часть противотанковых ракет, выпущенных по израильским танкам, являлось различными модификациями «Корнета». Все они были перехвачены активной танковой защитой «Трофи». Израильтяне взяли несколько комплексов в качестве трофеев.

В Йемене хуситы весьма успешно применяли этот ПТРК против бронетехники Саудовской Аравии.

Источники

  1. [www.vniief.ru/directions/weapons/cumulative/ РФЯЦ-ВНИИЭФ > Направления деятельности > Неядерные вооружения > Кумулятивные боевые части]
  2. см. «Оружие России, 2006—2007, стр 442. также Военный парад, 2006 (Москва)
  3. см. «Оружие России», 2012 г.
  4. «Военный парад», май-июнь 2006
  5. «Защита и безопасность» № 04, 2005 г.
  6. «Техника и вооружение» № 04, 2006 г.
  7. «Фронтовая иллюстрация» № 07, 2008
  8. дело №А34-1753/2008 АC Курганской области
  9. см. «Оружие России», 2012
  10. [русская-сила.рф/others/doctrina8.shtml]
  11. 12345 [www.zid.ru/ru/products/military/ataka.html Ракета управляемая 9М120 (9М120Ф) «Атака»] Сайт ОАО «ЗиД»
  12. [rbase.new-factoria.ru/missile/wobb/ataka/ataka.shtml Авиационный ракетный комплекс Атака-В]
  13. [btvt.narod.ru/4/Shturm.htm 9м120 и 9м114 ПТУР]
  14. [www.airwar.ru/weapon/aat/ataka.html АТАКА ПТУР]
  15. [www.popmech.ru/blogs/post/220-nashi-i-ne-nash/ Наши и не наш — Популярная механика]
  16. Ангельский Р. Д. Отечественные противотанковые комплексы: Иллюстрированный справочник. — М.: ООО «Издательство ACT», 2002. — С. 146-149. — (Военная техника). — ISBN 5-17-011744-2.

Способности

Коровьев-Фагот, как и Воланд, умеет читать мысли, манипулировать ментальностью и материей. Кроме того, Коровьев-Фагот имеет способность телепортации или прохождения сквозь стены — он проник в опечатанную комнату погибшего Берлиоза, оставив пломбу невредимой. Фагот, как и другие члены свиты Воланда, способен неожиданно появляться и исчезать. Интересно, что телепортировать Фагот может не только себя, но и противника — вместе с другими членами свиты Воланда за мгновенье он переместил Лиходеева из Москвы в Ялту, расстояние между которыми — более 1500 км!

Что касается манипуляции материей, Фагот способен создавать вещи из ничего. Так, например, во время выступления в театре Варьете Коровьев дунул и на сцене появилось кресло. До этого, у него в руках появились часы Римского, которые тот держал под пиджаком, и которые оттуда пропали. Немногим позже, по велению Коровьева, на сцене театра появился целый женский магазин с платьями, шляпами и прочими вещами. Также он способен раздвинуть помещение до желательных пределов, связывая это с пятым измерением.

Относительно ментальных манипуляций и экстрасенсорного восприятия, то Фагот без лишних усилий может определять слабые стороны противника и то, чем оппонент занимался накануне. Так, во время выступления в Варьете, Коровьев публично уличил мужчину, которого он первый раз видел, в измене жене. На следующий день Фагот пришел в городской зрелищный филиал и заставил с помощью черной магии сотрудников учреждения против их воли петь хором (они пытались закрыть рот и больше не петь, но тот их не слушался).

Коровьев в образе рыцаря.

Геллы

На Воробьевых горах Фагот продемонстрировал еще одну свою способность — свист:

Он вдруг вытянулся вверх, как будто был резиновый, из пальцев правой руки устроил какую-то хитрую фигуру, завился, как винт, и затем, внезапно раскрутившись, свистнул.Этого свиста Маргарита не услыхала, но она его увидела в то время, как ее вместе с горячим конем бросило саженей на десять в сторону. Рядом с нею с корнем вырвало дубовое дерево, и земля покрылась трещинами до самой реки. Огромный пласт берега, вместе с пристанью и рестораном, высадило в реку. Вода в ней вскипела, взметнулась, и на противоположный берег, зеленый и низменный, выплеснуло целый речной трамвай с совершенно невредимыми пассажирами. К ногам храпящего коня Маргариты швырнуло убитую свистом Фагота галку.

История создания и представление

Противотанковые ракетные комплексы начали разрабатываться еще во времена Великой Отечественной войны. Немецкие инженеры достигли определенных успехов в этой области разработок. Так, уже к концу войны было собрано несколько сотен комплексов «Rotkappchen». Эти образцы после Победы попали в руки союзникам Германии. Советские же ученые приступили к созданию противотанковых ракет только в начале 50-х годов.

Первая отечественная разработка «Малютка» приобрела мировую известность, благодаря высокой эффективности при относительно простой конструкции. Практическое применение ПТРК нашлось в арабо-израильской конфликте, во время которого «Малютка» уничтожила более 800 единиц техники. Полем для усовершенствования ракетных комплексов являются тактико-технические характеристики. В основном усилия военных инженеров были направлены на то, чтобы избавиться от необходимости управления ракетой во время ее полета. В результате их работы более новые образцы получили систему полуавтоматического наведения, а также отличались более высокими показателями скорости.

Начало работ по созданию нового ПТРК приходится на 1988 год. Это далеко не самый простой период в жизни страны, поэтому разработчики периодически сталкивались с определенными сложностями, в том числе, и финансового характера. Производство ПТРК «Корнет» было налажено на Заводе имени Дегтярева и Вольском механическом заводе, а сама разработка принадлежит Тульскому конструкторскому бюро. Первые образцы серийного производства поступили на вооружение в ВС РФ в 1994 году. Массово в армию ПТРК начал поставляться лишь в 1998 году. Причина такого временного разрыва одна. Она заключается в плачевном состоянии финансирования отечественной оборонки.

Базой для разработки Корнета послужил комплекс «Рефлекс», представляющий собой управляемое танковое вооружение. Бортовая начинка создавалась в НИИ физических проблем имени Ф.В. Лукина (Зеленоград). Оснащение таких комплексов, как «Краснополь», «Панцирь-С», «Аркан», «Гермес» — также результат работы вышеуказанного НИИ. Таким образом, комплекс «Корнет» заочно был наделен высоким кредитом доверия, благодаря своим именитым «однокашникам».

Презентация ПТРК «Корвет» состоялась в 1994 году на Международной выставке «Вооружение, военная техника, конверсия», которая проходила в Нижнем Новгороде. Тактико-технические характеристики комплекса в буквальном смысле поразили иностранных специалистов и аналитиков. Что самое главное – Министерство Обороны РФ заинтересовалось новинкой, которая еще до поступления на вооружение получила статус противотанкового комплекса второго поколения. Определяющими стали такие показатели, как дальность стрельбы, масса БЧ, скорострельность и бронепробиваемость.

Произвело впечатление и способность стрелять из «двустволки». Речь идет о двойном выстреле с минимальной временной задержкой. Такие выстрелы используют при атаке бронетехники с активной защитой. За временной интервал между выстрелами защита не успевает прийти в готовность. Обе ракеты, выпущенные ПТРК, следуют по одному лазерному лучу. Первая ракета инициирует срабатывание активной защиты, а вторая – пробивает броню. Еще одним достоинством комплекса Корнет признают возможность длительного хранения. По предварительным оценкам система может оставаться более десяти лет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
