История создания
Изучив опыт второй мировой войны, Советские адмиралы пришли к выводу, что тактика волчьих стай более не способна обеспечить победу в крупномасштабном конфликте. В случае начала Третьей мировой войны, Советские командиры должны были использовать ударные АПЛ для перехвата вражеских кораблей и подводных ракетоносцев в местах их дислокации, то есть возле океанских портов, удары по которым следовало наносить, как обычным, так и ядерным оружием.
В июле 1976 года, командование ВМФ СССР признало необходимость массового выпуска серии подводных лодок третьего поколения с атомным реактором. Превыше всего, военное руководство ставило задачу снизить шумность передвижения, характерную для подлодок проекта 945 «Барракуда», относящихся ко второму поколению.
Согласно новому замыслу, современная подлодка не отличалась от проекта 945, что позволило избежать стадии эскизного проектирования. Различие между проектами «Щука» и «Барракуда» заключалось в замене материала при изготовлении корпуса.
Для постройки нового подводного крейсера, решено было использовать маломагнитную сталь вместо титана.
Отказ от титана был вызван экономическими соображениями. Во-первых, ощущался значительный дефицит парамагнитного и высокопрочного металла. Во-вторых, его обработка и соединение деталей была высокозатратной и слишком трудоёмкой.
В Советском Союзе были предприятия, специализирующиеся на обработке титана, «Севмаш» и «Красное Сормово», однако они не обладали достаточными мощностями для производства крупной партии подводных лодок в сжатые сроки.
Использование стали в строительстве корпусов подлодок, помогло загрузить новым производством дальневосточные заводы, которые к тому времени нарастили требуемые мощности для выполнения столь серьёзной задачи.
Утверждённый проект 971, от 13 сентября 1977 года, пришлось неожиданно вернуть на доработку. США косвенно скорректировали планы советских военных и инженеров-конструкторов, начав строительство подводных лодок класса «Лос-Анжелес».
На доработку советского проекта ушло два года, и в 1980 году были представлены обновлённые чертежи подлодки «Щука-Б». Первый этап постройки субмарин происходил в Комсомольске-на-Амуре, его верфи имели значительный потенциал для выполнения поставленной задачи.
К началу масштабного производства, Советский Союз приобрёл в Японии партию высокоточных станков у компании «Toshiba». Современное оборудование использовало новейшие технологии для изготовления гребных винтов.
Несмотря на секретность сделки, информация о покупке просочилась в средства массовой информации, что серьёзно разозлило США. Изготовленные на японском оборудовании винты, отличались предельно низким шумом работы, что и было одним из главных качественных параметров технического задания на данную АПЛ.
Подводные лодки типа «Щука-Б» проекта 971 были кодифицированы в НАТО под обозначением «Akula». Со временем, проект несколько раз подвергался модернизации, и модифицированные подлодки получили новое название от западных военных «Improved Akula», что в переводе означает — «Усовершенствованная Акула».
Конструктивные особенности атомных субмарин проекта 971
АПЛ проекта 971 изначально строились как истребители вражеских подводных ракетоносцев, поэтому на кораблях устанавливалось мощное вооружение. По боевому потенциалу современные «Щуки» значительно превосходи все отечественные аналоги и во много были сильнее иностранных боевых субмарин аналогичного класса.
https://youtube.com/watch?v=hqfcWJAAOT4
Вместе с подлодками типа «Барракуда» новые ударные атомные подлодки должны были составить костяк военно-морского флота СССР для противодействия ударным группировкам ВМС потенциального противника на Северном и Восточном фланге. Используя свои высокие тактико-технические характеристики, скрытность и большую автономность, новые «Щуки» могли с успехом использоваться для проведения специальных операций на всей акватории Мирового океана.
Основные конструктивные особенности атомоходов проекта 971 заключались в полной автоматизации основных технологических и боевых процессов. Все управление кораблем было сосредоточено в едином главном командном пункте. Система автоматизации процессами и управлением корабля позволила существенно сократить экипаж на «Щуках» проекта 971. Боевой корабль обслуживало 73 матроса и офицера, что почти в два раза меньше чем на основной многоцелевой атомной подлодке ВМС США типа «Лос-Анджелес». Повысились на новых кораблях и условия обитания личного состава, улучшились бытовые условия для экипажа, находящегося в море продолжительное время.
Одним из новаторских решений, применимым в конструкции корабля, можно назвать организацию системы спасения экипажа корабля в экстренных ситуациях. Лодки типа «Щука-Б» оборудовались всплывающей спасательной камерой, рассчитанной на весь экипаж (73 человека).
https://youtube.com/watch?v=bL8kPxFfWdc
Корпус и силовая установка атомной подводной лодки «Щука»
Первый атомоход проекта 971 типа «Щука-Б» относился к двухкорпусным кораблям. Основной прочный корпус у корабля стальной, выполненный из высокопрочной стали. Корпус лодки был поделен на отсеки с таким расчетом, чтобы все боевые посты и основные узлы управления судном размещались в отдельных изолированных зонах. Внутренняя часть лодки имела каркасную, наборную конструкцию с переходами и палубами. За счет двухкаскадной амортизации каждого блока удалось добиться существенного уменьшения производственных шумов и уменьшить акустический сигнал, издаваемый рабочими механизмами и экипажем. Каждый блок в корабле изолировался от прочного корпуса пневматическими амортизаторами, создавая второй уровень виброизоляции.
К примеру, на подводной лодке Северного флота К-317 «Пантера» впервые были опробованы резиновые амортизаторы и силиконовые прокладки на основных работающих механизмах. В результате шум работающего паротурбинной установки атомного реактора и электродвигателей снизился на 30-40%.
На всех последующих судах, спускаемых со стапелей «Севмаша» устанавливались детали и механизм, сделанные из синтетических материалов. Показатели шума, производимого субмаринами Северного флота проекта 971, и сегодня остаются самыми низкими.
В процессе строительства лодок была применена технология блочной сборки основных конструкций корабля. Монтаж оборудования теперь осуществлялся не в стесненных условиях корпуса лодки, а непосредственно на стендах в заводских цехах. По завершению сборки блок устанавливался в корпус корабля, после чего подключался к основным коммуникациям лодки. Новшества, вносимые в проект, наличие спасательной камеры для экипажа и корпус, сделанный из высокопрочной стали привели к увеличению водоизмещения корабля до 8 тыс. тонн.
Двигательная установка и система энергообеспечения корабля базировалась на работе одного атомного реактора ОК-650Б, который сообщался с четырьмя парогенераторами. В качестве резервного энергоблока на лодке была установлена одновальная паровая турбина, которая имела полный резервный комплект механизации всех процессов. Общая мощность силовой установки составляет 50 тыс. л.с. В результате атомоход мог развивать надводную скорость в 11 узлов, а под водой, не менее 33 узлов.
Резервная энергетическая установка представляла собой два дизельных двигателя ДГ-300, которые обеспечивали электроснабжение и ход корабля в экстренных ситуациях. Запас дизельного топлива было рассчитан на 10 суточное плавание на резервных двигателях.
История проекта 995 «Борей»
История создания советских подводных лодок четвертого поколения началась еще в далеком 1978 году. Под руководством главного конструктора Здорнова в ЦКБ «Рубин» началась разработка проекта 955 «Борей» (по классификации НАТО «Dolgorukiy» или «Borei») — советской атомной подводной лодки четвертого поколения. Новая подлодка должна была относиться к классу подводных ракетоносцев, иметь подводное водоизмещение 29 тысяч тонн, корпус длиной 170 метров, подводную скорость 29 узлов и глубину погружения до 400 метров.
АПЛ проекта 955 должны были заменить морально устаревшие корабли 941 проекта «Акула» и 667 БДРМ «Дельфин». Лодку планировали вооружить твердотопливными баллистическими ракетами, сначала для этой цели специально разрабатывалась ракета «Барк», но до стадии серийного производства ее так и не смогли довести, и было принято решение вместо нее вооружить новые лодки ракетами Р-30 «Булава». Поэтому начиная с 1998 года подводные лодки проекта 955 переделывались под новый ракетный комплекс.
Вообще, следует сказать, что судьба проекта «Борей» складывалась непросто. Изначально АПЛ проектировались под одну ракету с определенными габаритами, затем ракетный комплекс был заменен. Основным оружием ракетного подводного крейсера стратегического назначения являются именно межконтинентальные баллистические ракеты, и без них он будет как орудие без снарядов. В 1998 решили отказаться от создания ракет «Барк» и был объявлен конкурс на разработку новой твердотопливной ракеты. Победителем конкурса стал Московский институт теплотехники.
Неудачи с ракетой наложились на общую тяжелую ситуацию в стране в конце 90-х. Практически прекратилось бюджетное финансирование, строительство первого корабля проекта было почти заморожено. «Юрий Долгорукий» в тот момент представлял собой разрозненные части корпуса. Часть материалов и комплектующих поставлялись из других республик СССР, после его распада поставки были прекращены.
Например, специальные виды металлопроката изготавливал Запорожский металлургический завод, после 1991 года поставки прекратились.
Но несмотря на все трудности, строительство первой лодки проекта 955 «Борей» было возобновлено уже в 2000 году. Корабелы шли на различные ухищрения, в дело пошли даже части недостроенной многоцелевой АПЛ К-337 «Кугуар». «Юрия Долгорукого» планировали сдать в 2006 году, а в 2004 была заложена вторая атомная подводная лодка того же проекта – «Александр Невский». Параллельно строительству лодок шли работы над созданием их оружия – новой твердотопливной ракеты.
В 2005 году было закончен корпус подводной лодки, в 2006 году был заложен третий ракетоносец того проекта, «Владимир Мономах». В 2008 году «Юрий Долгорукий» был спущен на воду, был запущен его ректор, а в следующем году начались швартовые и ходовые испытания лодки. Эта субмарина стала первым реализованным российским проектом АПЛ четвертого поколения.
С 2003 года полным ходом шла подготовка двух экипажей для первой атомной подлодки проекта 955.
Окраска:
Модель загрунтована Mr. Surfacer 1200. Окраска выполнена эмалями Tamiya, Gunze Mr. Color. Особо рассказывать нечего: сначала WL, затем подводная часть и, наконец, надводная.
Декали использовал из набора. Подложка у декалей тонкая, они хорошо позиционируются и привариваются спецжидкостями, я пользовался Tamiya Mark fit Strong, результатом доволен. Но китайцы допустили пару неприятных промахов. Во-первых, марки углубления отпечатаны на один борт, во-вторых, т.н. «решетки» излишне толстые.
Итак, коллеги модель перед Вами – приятного просмотра! Критика, замечания и предложения как всегда приветствуются. Всем отличного настроения!
История создания
Решение о разработке массовой серии многоцелевых подводных лодок третьего поколения было принято в июле 1976 года. Проектированием лодки занималось СКБ-143 «Малахит». До 1997 года работами руководил главный конструктор Г. Н. Чернышёв, после его смерти — Ю. И. Фарафонтов. Техническое задание было оставлено таким же, как у проекта 945 «Барракуда», работы ЦКБ «Лазурит», и проектирование велось на его основе, поэтому работы над этапом эскизного проектирования не проводились. В отличие от «Барракуды» корпус лодки предполагалось выполнять не из титана, а из маломагнитной стали. С таким предложением выступили кораблестроители из Комсомольска-на-Амуре. Это требование было обусловлено как дефицитом и дороговизной титана, так и трудностями в работе с ним, которые могло преодолеть только одно советское предприятие, «Севмаш», а также Горьковское предприятие «Красное Сормово» мощностей которого было явно недостаточно для строительства крупной серии в достаточно короткие сроки. В то же время, замена титана сталью позволяла использовать возросшие мощности дальневосточных заводов. 13 сентября 1977 года технический проект был утверждён, однако в связи со строительством в США подводных лодок нового типа «Лос-Анджелес» с гидроакустическими комплексами нового поколения, «Щуку-Б» отправили на доработку.
Усовершенствованный проект был готов к 1980 году. Первая часть серии строилась в Комсомольске-на-Амуре, что вызвано возросшим уровнем производства и технического потенциала дальневосточных верфей.
В начале 1980-х годов Советский Союз закупил у японской партию высокоточных металлорежущих станков, которые позволяли применять новые технологии при обработке гребных винтов, что резко снижало шумность подводных лодок. Сделка была секретной, но информация о ней попала в мировую прессу. В результате, США ввели экономические санкции против компании.
Лодки проекта 971 получили в странах НАТО кодовое имя «Akula». Позднее проект несколько раз усовершенствовался, и лодки, построенные по изменённым проектам, получили на западе кодовые названия «Improved Akula» (рус. «Улучшенная Акула»), проект 971М соответствует обозначению «Akula-II». Последнюю из построенных лодок, К-335 «Гепард», воплощение последних технических достижений, на Западе называют «Akula-III».
Преемственность поколений
Изначально все лодки этой серии имели только индекс, не обозначаясь именами собственными. Но в 1990 году К-317 получила имя «Пантера». Оно было дано в честь субмарины еще Российской Империи, которая первой открыла боевой счет. В дальнейшем «именинницей» стала АПЛ «Тигр» проекта 971. Вскоре все подводные лодки этого семейства также получили имена собственные, перекликающиеся с обозначениями кораблей, бывших в составе Императорского и Советского ВМФ. Единственное исключение, которое имеет проект 971, «Кузбасс». Ранее это судно именовалось «Морж». Сперва его назвали в честь одной из первых подлодок Империи, но впоследствии почтили память советских моряков.
Но наиболее значимыми стали АПЛ, выпущенные на Севмаше. Вся их серия получила кодовое наименование «Барс». За это все субмарины проекта получили на западе прозвище «кошки».
Эксплуатация
1996 год. Полным ходом идёт Боснийская война. Сербия подвергается агрессии со стороны НАТО во главе с США. Атомная лодка проекта 971 «Волк» несла боевую вахту в водах Средиземного моря. Англичанам удалось запеленговать российскую подлодку, при переходе через Гибралтарский пролив. Выйдя из пролива, субмарина исчезла и появилась у побережья Югославии.
проект 971 зимой
Боевая задача многоцелевых лодок «Волк» и «Пантера» проекта 971, стояла в роли защитников авианесущего крейсера «Адмирал Кузнецов», от субмарин противника. Выполняя функцию защиты, российские подлодки вели техническое наблюдение за несколькими иностранными субмаринами, в том числе за моделями АПЛ типа «Los Angeles».
В том же 1996 году, подлодка «Щука-Б» была отправлена нести боевую вахту в воды Атлантического океана. Неожиданно, российский ракетоносец обнаружил подводный крейсер стратегического назначения ВМС США. Была поставлена боевая задача держать скрытное наблюдение за боевым дежурством американской субмарины.
Это решение принял сам капитан. Командир подводной лодки А. В. Буриличев, удостоен звания Героя Российской Федерации за скрытное проведение операции по слежке за ПЛАРБ в водах Атлантики в 1996 году.
Фото подводной лодки проекта 971 «Щука-Б»
Похожее
Японский линкор “Ямато” – самый большой в мире

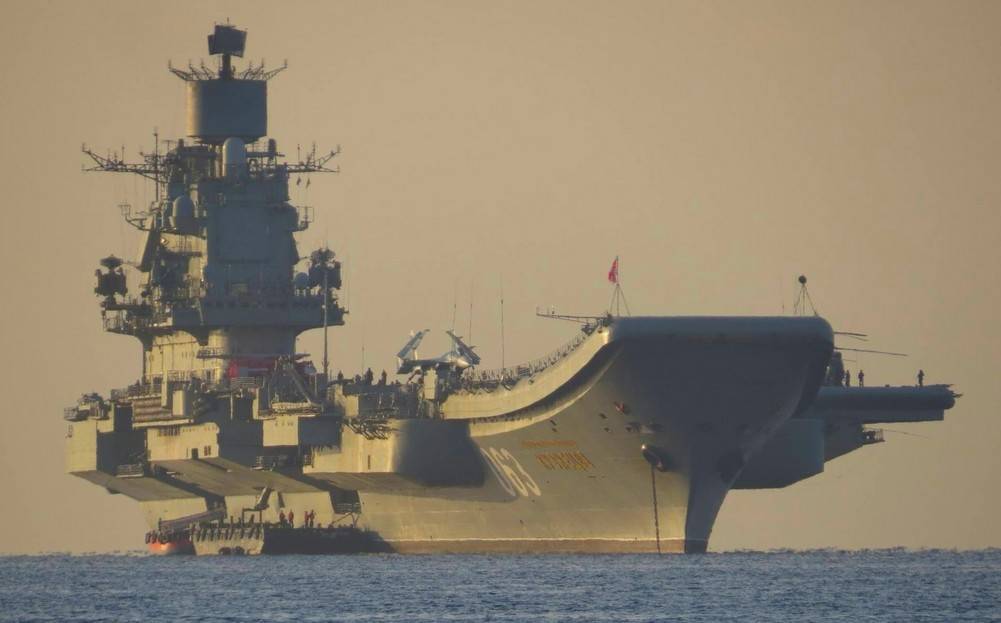

Адмирал Кузнецов – тяжёлый авианесущий крейсер (ТАВКР) проекта 1143.5
Крейсер «Петр Великий» проект 1144 «Орлан» флагман Северного флота
Варяг – бронепалубный крейсер Российского Императорского флота
Подводные лодки проекта 941 «Акула» – самые большие в мире
Подводные лодки проекта 955 «Борей»
Аскольд – бронепалубный крейсер Российского императорского флота
Немецкий линкор «Бисмарк» – корабль Второй мировой войны
Фото АПЛ РФ (21 фото)
Французские линкоры типа “Ришелье” Второй мировой войны
Худ – британский линейный крейсер Второй мировой войны
Подводные лодки проекта 636 «Варшавянка»

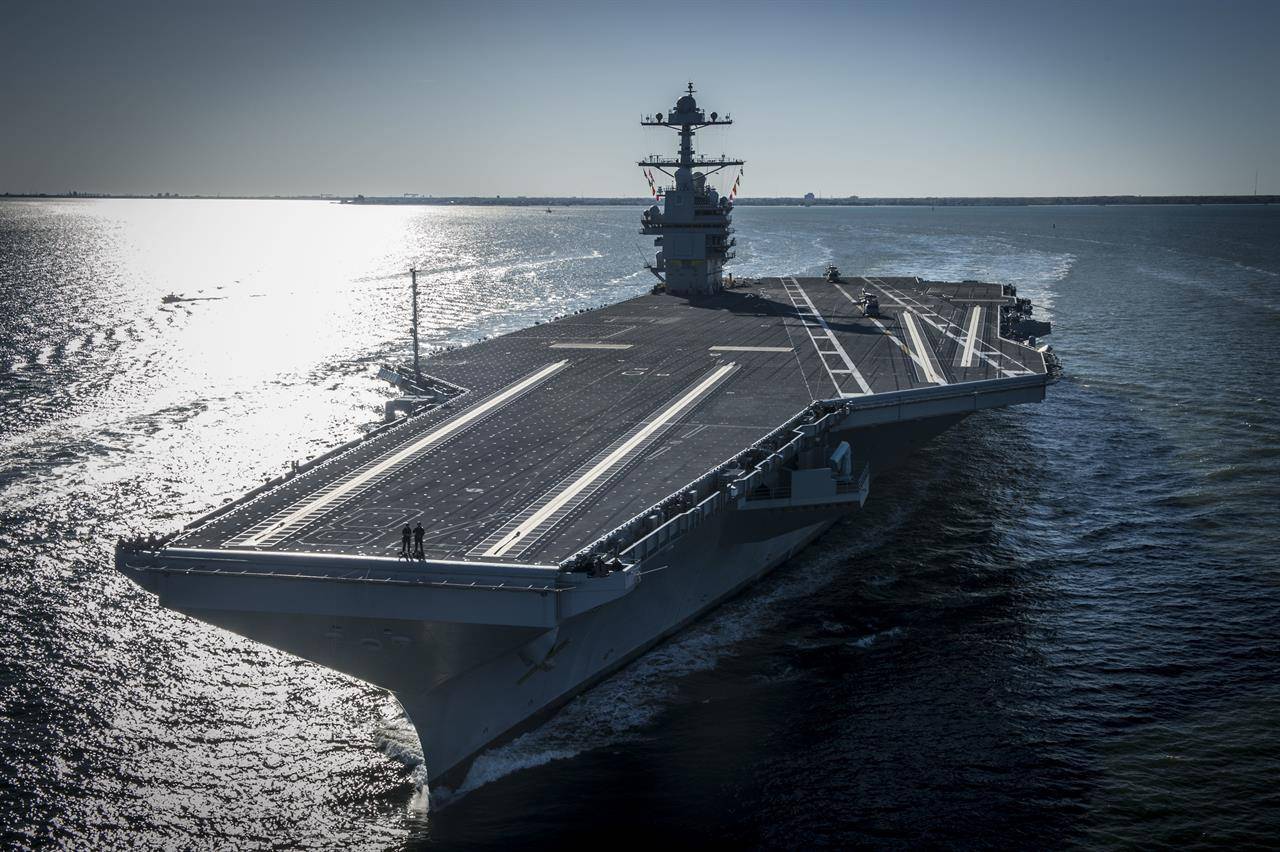

Джеральд Р. Форд – авианосец США
Проект 971 «Щука-Б» – атомные подводные лодки
Ляонин (бывший Варяг) – первый авианосец Китая
Ракетный крейсер “Москва” (Слава) – флагман Черноморского флота России
Линкор «Октябрьская Революция» («Гангут»)
Эскадренный миноносец “Настойчивый” – флагман Балтийского флота
Проект 1234 шифр «Овод» малые ракетные корабли
Корабельная установка АК-630. Дальность стрельбы. Скорострельность
Проект 11351 «Нерей» (Тип «Менжинский») – сторожевые корабли погранвойск
Проект 1143 «Кречет» – тяжелые авианесущие крейсеры
Сверхмалые подводные лодки проекта 865 «Пиранья»
Ракетный крейсер “Варяг” (Червона Украина) – флагман Тихоокеанского флота России
Подводные лодки проекта 677 «Лада»
Затонувшие корабли
Громобой – броненосный крейсер российского императорского флота
ССВ-33 «Урал» – корабль радиоэлектронной разведки проекта 1941 шифр «Титан»
Фото американских авианосцев. Подборка

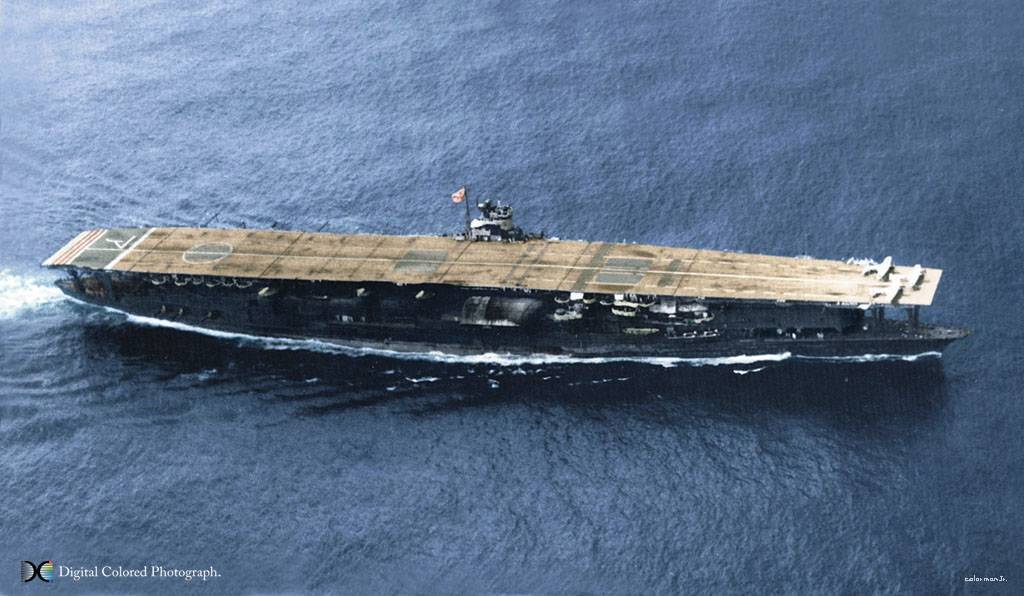

Акаги – японский авианосец Второй мировой войны
Гнейзенау – германский линкор тип “Шарнхорст”
Проект 641Б «Сом» – дизель-электрическая подводная лодка
Проект 1135 «Буревестник» (тип «Бдительный») – сторожевые корабли
БДК типа «Иван Рогов» – большой десантный корабль
«Бора» и «Самум» – малые ракетные катера на воздушной подушке
«Императрица Мария» – русский линкор Первой мировой войны
Россия – броненосный крейсер российского императорского флота
Линкор «Фусо» – линейный корабль ВМС Японии 1915-1944 год
Проект 11540 «Ястреб» (Тип «Неустрашимый») – сторожевые корабли (фрегаты)
«Дельфин» – первая российская подводная лодка
Проект 1135М “Буревестник” (тип “Резвый”) – сторожевые корабли
Рональд Рейган – авианосец США
Мистраль – десантные корабли-вертолетоносцы
«Литторио» – итальянский линкор Второй мировой войны
«Адмирал граф Шпее» – германский линкор Второй мировой войны
Американские линкоры типа “Айова” Второй мировой войны
Джордж Буш – авианосец США
АПКР К-18 “Карелия” – атомный подводный ракетный крейсер
Пересвет – броненосец российского императорского флота
КИК «Маршал Крылов» – корабль измерительного комплекса проекта 1914.1
Шарль де Голль – авианосец ВМС Франции
Английский линкор «Родни» тип «Нельсон» Второй мировой войны
«Дюнкерк» – французский линкор Второй мировой войны
Японские линкоры типа «Исэ» Второй мировой войны
Дизель-электрические подлодки проекта 633
Линкор «Ямасиро» – линейный корабль Японии 1917-1944 год
Космонавт Юрий Гагарин – научно-исследовательское судно
Подрыв и затопление авианосца списанного в утиль
АК-726 – корабельная 76-мм артустановка
Подводные лодки типа «Касатка»
«Альбион» – десантно-вертолётный корабль-док ВМС Великобритании
Адмирал Ушаков – русский броненосец
Кета – подводная лодка
Тип «Сом» – подводные лодки 1904 – 1906 годов
Форель – подводная лодка
Тип «Осётр» – подводные лодки
Подводные лодки тип «Карп»
Описание конструкции
Лодки проекта 971 выполнены по классической для отечественного кораблестроения двухкорпусной схеме. Прочный корпус атомоходов изготовлен из высокопрочной стали и разделен переборками на шесть отсеков. Он позволяет боевому кораблю погружаться на глубину до 600 метров. Легкий корпус подлодок этого проекта покрыт специальным противорадиолокационным слоем.
АПЛ проекта 971 имеет вертикальное хвостовое оперение с обтекаемым булем, в котором расположена буксируемая антенна. Также имеются выдвижные носовые горизонтальные рули и два подрулюющих устройства. Хвостовое оперение плавно сопряжено с корпусом, что способствует уменьшению шума во время движения. Корабли этой серии имеют малошумный семилопастный винт с уменьшенной частотой вращения.
Второй отсек разделен на четыре палубы. На первой находится главный пост и аппаратура боевой управляющей системы. Остальные три палубы отведены под жилые, медицинские помещения, также в них расположена часть оборудования общекорабельных систем.
Третий отсек также имеет четыре палубы, здесь находятся механизмы и аппаратура. Включая дизель-генераторную установку, компрессоры, холодильные установки, насосы, часть подъемно-мачтовых устройств.
Четвертый отсек занимает реактор.
Пятый отсек турбинный, в нем находится паротурбинная установка с турбогенераторами и холодильными машинами.
Ограждения выдвижных устройств расположено над вторым и третьим отсеком. Рубка выполнена в виде всплывающей спасательной камеры. Здесь же находится основной вход в субмарину. Благодаря высокой степени автоматизации экипаж подлодок проекта 971 удалось сократить до 73 человек.
Энергетическая установка субмарин этого проекта состоит из водо-водяного реактора ОК-650Б мощностью 190 МВт с четырьмя парогенераторами, а также паровой одновальной паротурбинной установкой ОК-9В. Имеются два турбогенератора переменного тока (по 3200 кВт) и двух дизель-генераторов с запасом топлива на 10 суток хода. В первом отсеке расположены две группы аккумуляторных батарей.
Вооружение подлодок проекта 971 из четырех 533-мм торпедных аппаратов и четырех ТА калибра 650 мм. Субмарины могут вести огонь торпедами, торпедо-ракетами («Водопад», «Шквал», «Ветер»), крылатыми ракетами «Гранат». Боекомплект составляет 40 единиц. Через торпедные аппараты также возможна установка мин.
Также на «Щуках-Б» установлен комплекс обнаружения кораблей противника по кильватерному следу «Тукан». Следует отметить навигационный комплекс «Симфония-У», и систему спутниковой радиосвязи «Молния-МЦ», а также радиолокационный комплекс «Радиан».
Атомная подводная лодка К-335 «Гепард» — видео
Первоначально АПЛ пр. 971 рассматривалась как «стальной» аналог титановой атомной подводной лодки пр. 945, предназначавшийся для увеличения темпов постройки ПЛА третьего поколения. Однако СПМБМ «Малахит», имея большой опыт проектирования многоцелевых лодок, на базе вооружения, механизмов и оборудования, созданных для пр. 945, разработало, по-существу, новый корабль третьего поколения. Самые малошумные отечественные АПЛ По мнению специалистов, по уровню физических полей сопоставимы с такими кораблями, как АПЛ ВМС США Seawolf. АПЛ пр. 971 является двухкорпусной и имеет «лимузинное» ограждение выдвижных устройств, а также высокое кормовое оперение, на котором расположен обтекатель для буксируемой антенны ГАК. Прочный корпус выполнен из высокопрочной стали с высоким пределом текучести (100 кгс/мм2) и делится прочными переборками на шесть отсеков.
Все основное оборудование и боевые посты АПЛ пр. 971 размещены на амортизаторах в зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Зональные блоки изолированы от корпуса лодки резинокордными пневматическими амортизаторами. Благодаря использованию зональных блоков удалось существенно уменьшить уровень акустического поля, обезопасить экипаж и оборудование от динамических нагрузок, а также рационализировать технологию постройки корабля. В частности, монтаж оборудования и систем осуществлялся в цехе в зональном блоке, который затем заводился в обечайку отсека. Легкий корпус и наружная поверхность прочного корпуса облицованы единым резиновым противогидролокационным и шумопоглощающим покрытием. Корабль имеет традиционное двухрядное расположение ТА. В носовом отсеке расположены стеллажи для хранения боезапаса с устройствами продольной, поперечной подач» и УБЗ. Под ТА находится выгородка с основной антенной ГАК. В ограждении рубки и выдвижных устройств размещаются некоторые из антенн ГАК и ВСК на весь экипаж.
Легкому корпусу приданы формы, оптимальные для подводного хода. Все отверстия и вырезы на нем закрываются обтекателями. На ПЛА пр. 97/ удалось реализовать комплексную автоматизацию боевых и технических средств, сосредоточить управление кораблем, его оружием и вооружением в ГКП. Все это позволило сократить экипаж до 73 человек. Начиная с К-263, на лодках пр. 97/ устанавливается СОКС, а с К-391— в надстройке ПУ для запуска средств комплекса гидроакустического противодействия, аварийная система порохового продувания ЦГБ (пороховые генераторы) и аварийные силовые сети. Одновременно с постройкой кораблей данного типа осуществляется программа их модернизации, направленная на совершенствование акустических характеристик и расширение боевых возможностей. В частности, К-157 и К-335 при сохранении прежних обводов имеют вставку миной несколько метров для установки нового оборудования. Первоначально предполагалось построить 20 ПЛА пр. 971. Зав. № 520 и зав. № 521, заложенные соответственно в 1990 и 1991 гт. на ССЗ им. Ленинского комсомола, 18.03.1992 г. исключили из списков флота. На этот момент они имели техническую готовность соответственно 25 и 12%. Задел оборудования и механизмов продолжает сохраняться на заводе-строителе.
По состоянию на декабрь 2001 г. в составе флота находились 13 ПЛА пр. 971.
Атомная подводная лодка К-480 «Барс» (зав. № 821, с 24.07.1991 г., с 13.10.1997 г. «Ак-Барс» СМП (г. Северодвинск): 22.02.1985 г.; 16.04.1988 г.; 31.12.1988 г. Входила в состав СФ и несла боевую службу в Атлантическом океане и Средиземном море. 06.04.1990 г. лодка совершила глубоководное погружение на предельную глубину. В 1998 г. ее исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в пос. Гаджиево поставили на отстой.
Как удалось снизить уровень шума?
Помимо особых винтов, о которых мы уже неоднократно упоминали, используются особые системы амортизации. Во-первых, все механизмы установлены на специальных «фундаментах». Во-вторых, каждый зональный блок имеет еще одну систему амортизации. Такая схема позволила не только значительно снизить объемы генерируемых подлодкой шумов, но и дополнительно защитить экипаж и технику подлодки от действия ударных волн, образующихся при взрывах глубинных бомб. Так что наш флот, подводные лодки для которого практически всегда являлись основной ударной силой, получил весомый «аргумент» для сдерживания потенциального противника.
Как и все современные субмарины, «Щуки» имеют развитое килевое оперение с выдающимся булем, в котором размещается буксируемая антенна радиолокационного комплекса. Особенность оперения этих лодок в том, что оно сделано как бы единым целым с силовыми элементами основного корпуса. Все это сделано ради того, чтобы максимально минимизировать количество завихрений. Последние могут вывести на след судна гидроакустиков противника. Эти меры дали свои законные плоды: «Щуки» считаются самыми малозаметными подводными судами на сегодняшний день.
