ОЦ-33 «Пернач» – эволюция идей Стечкина

Разборка и сборка пистолета

Разборка оружия применяется при чистке, смазке и техническом обслуживании пистолета.

Неполная разборка

  1. Неполная разборка осуществляется для очистки и смазывания оружия, а так же для проведения мелкого ремонта оружия, в
  2. следующем порядке:
  3. вынимается магазин;
  4. затвор отводится в крайнее заднее положение для проверки наличия боеприпаса в стволе;
  5. пусковая скоба оттягивается вниз;
  6. затвор оттягивается назад, в крайнем положении его задняя часть приподнимается вверх и сдвигается вперёд;
  7. снимается возвратная пружина затвора;

Полная разборка

Полная разборка осуществляется для полной прочистки, замены смазки и существенного ремонта, в такой очерёдности:

  1. производится неполная разборка пистолета;
  2. спусковая скоба устанавливается на место;
  3. нажатием на передающий рычаг и спусковой крючок, курок снимается с боевого взвода;
  4. щёчки отделяются от основания рукояти;
  5. отжимается в сторону отражатель, и извлекается передающий рычаг;
  6. утопив замедлитель, снимается конец пружины шептала с затворной задержки;
  7. отделяется шептало;
  8. извлекается замедлитель вместе с пружиной и направляющим стержнем;
  9. отделяется защёлка магазина вместе с толкателем и боевой пружиной;
  10. отжав спусковую тягу в сторону, извлекается курок;
  11. спусковая скоба отделяется от рамки;
  12. извлекается спусковой крючок вместе с тягой;
  13. переводчик-предохранитель отделяется от кожуха затвора;
  14. ударник извлекается из затвора;
  15. приподняв задний конец экстрактора вверх, отсоединить его от затвора;
  16. разобрать магазин;

После всех очистительно-смазочных работ, оружие собирается в обратном порядке. После сборки, необходимо проверить работоспособность оружия, путём заряжания, установки на предохранительный останов и его снятие.

Тактико-технические характеристики

«Пернач» — пистолет, который по типу является автоматическим.

  • Вес оружия с прикладом составляет 1,42 кг.
  • Вес без приклада – 1,15 кг.
  • Размер пистолета с прикладом – 54 см.
  • Длина без приклада – 23 см.
  • Размер ствола – 135 мм.
  • Ширина ствола – 37 мм.
  • Высота ствола 143 мм.
  • Пистолет использует боеприпасы 9х18 мм ПМ.
  • Пуля способна развивать начальную скорость до 330 м/сек.
  • Прицельная стрельба из данного пистолета возможна на дистанции до 50 метров.
  • Оружие обладает максимальной дальностью не выше ста метров.

Для осуществления транспортировки плечевых упоров к оружию и магазинов с патронами имеются специальные чехлы и подсумки, которые цепляются к поясным ремням.

Как устроен пистолет «Пернач»?

Для данной модели созданы два магазина, в которых содержатся патроны в количестве 18 и 27 штук. Местом расположения данных магазинов стала рукоятка пистолета. Для их надежной фиксации разработчиками предусмотрена специальная кнопочная защелка. Выбрать нужный режим огня можно при помощи флажкового переводчика, который одновременно является и предохранителем. Как и в Стечкине, пистолет ОЦ «Пернач» содержит данный предохранитель на затворе-кожухе. Чтобы стрелять очередью, достаточно переместить предохранительный флажок против часовой стрелки вниз до упора.

Пистолетом можно пользоваться двумя руками. С этой целью разработчики оснастили предохранителями-переводчиками обе стороны рукоятки пистолета. Для оружия также был создан специальный металлический складной плечевой упор, повышающий устойчивость во время применения пистолета.

Пистолет ОЦ-33 Пернач патрон калибр 9 мм. Устройство

ОЦ-33 «Пернач» – российский автоматический пистолет, разработанный в середине 1990-х годов коллективом конструкторов ЦКИБ СОО под руководством И. Я. Стечкина для замены пистолета АПС. На этапе разработки оружие имело наименование АП СБЗ-2 («автоматический пистолет конструкции И.Я. Стечкина, А.В. Бальцера, А.В. Зинченко»).

После снятия АПС с вооружения армейских подразделений ему нашлось применение в подразделениях спецслужб. В 1993 году, по заказу МВД, была предпринята попытка модернизации АПС. Доработанным пистолетом планировалось заменить опасные в городских условиях 5,45-мм и 7,62-мм автоматы Калашникова. Но, по ряду причин, эта работа остановилась в самом начале. В конце того же года МВД заключает договор с тульским ЦКИБСОО на разработку нового автоматического пистолета под патрон 5,45 МПЦ. Тема, порученная коллективу под руководством Игоря Яковлевича Стечкина, а затем и пистолет, получили название “Дротик”.

“Пернач” унаследовал от “Дротика” оригинальную схему работы автоматики: для уменьшения влияния отдачи на точность автоматической стрельбы (при схеме со свободным затвором) оба пистолета имеют подвижный ствол. В ОЦ-ЗЗ после выстрела затвор откатывается назад на 70 мм и ударяется в массивный подпружиненный ствол, с которым продолжает движение еще на 5 мм. За счёт ударного присоединения массы ствола к массе затвора значительно снижается скорость последнего. По достижении крайнего заднего положения ствол и затвор под воздействием своих пружин начинают движение вперёд. Через 5 мм ствол останавливается, а затвор продолжает движение и досылает из двухрядного магазина в патронник следующий патрон.

Если сравнивать – оба пистолета имеют ударно-спусковой механизм двойного действия. Включённый предохранитель надёжно блокирует боёк, затвор, курок и спусковой крючок, обеспечивая полную безопасность при обращении с заряженным пистолетом, причём предохранитель может быть включён как при спущенном, так и при взведённом курке. Кстати, предохранитель выполняет также и функцию переводчика огня. Для стрельбы с обеих рук флажки предохранителя и защелка магазина выполнены симметрично. Указатель наличия патрона в патроннике заметен визуально и на ощупь. Целик и мушка снабжены вставками, облегчающими прицеливание в сумерках.

Неполная разборка ОЦ-33 Пернач

Для уменьшения “подбрасывания” при стрельбе “Пернач” имеет газовый компенсатор. При прохождении пули в канале ствола пороховые газы попадают в полость затвора-кожуха и отражаются вверх. Однако это простое и эффективное устройство имеет недостатки: оно не только привело к тому, что увеличилась длина пистолета, но и затрудняет стрельбу из положений, когда оружие располагается близко от стрелка, например, при стрельбе от бедра. Кроме того, при попадании в полость компенсатора какого-либо предмета, скажем, стреляной гильзы, возникает задержка.

Но при всём внешнем сходстве “Пернач” качественно отличается от “Дротика”, и не только калибром. Патрон калибра 9 мм с более высоким останавливающим действием пули позволил отказаться от концепции накопления ущерба за счёт быстрого троекратного попадания в цель. На ОЦ-ЗЗ отсутствует механизм отсечки очереди по три выстрела, а темп стрельбы снижен с 1800 до 850 выстрелов в минуту. Для повышения устойчивости при стрельбе более мощный “Пернач” получил съёмный приклад (у ОЦ-23 отсутствие приклада было заложено в ТТЗ), но из-за своей малой длины такой приклад подходит, разве что только карликам. При необходимости на пистолете можгут быть установлены лазерный целеуказатель и прибор для бесшумной и беспламен.

Отрывок, характеризующий ОЦ-69

– Я его давно замечал, – сказал другой. – Да что, солдатенок… – А в третьей роте, сказывали, за вчерашний день девять человек недосчитали. – Да, вот суди, как ноги зазнобишь, куда пойдешь? – Э, пустое болтать! – сказал фельдфебель. – Али и тебе хочется того же? – сказал старый солдат, с упреком обращаясь к тому, который сказал, что ноги зазнобил. – А ты что же думаешь? – вдруг приподнявшись из за костра, пискливым и дрожащим голосом заговорил востроносенький солдат, которого называли ворона. – Кто гладок, так похудает, а худому смерть. Вот хоть бы я. Мочи моей нет, – сказал он вдруг решительно, обращаясь к фельдфебелю, – вели в госпиталь отослать, ломота одолела; а то все одно отстанешь… – Ну буде, буде, – спокойно сказал фельдфебель. Солдатик замолчал, и разговор продолжался. – Нынче мало ли французов этих побрали; а сапог, прямо сказать, ни на одном настоящих нет, так, одна названье, – начал один из солдат новый разговор. – Всё казаки поразули. Чистили для полковника избу, выносили их. Жалости смотреть, ребята, – сказал плясун. – Разворочали их: так живой один, веришь ли, лопочет что то по своему. – А чистый народ, ребята, – сказал первый. – Белый, вот как береза белый, и бравые есть, скажи, благородные. – А ты думаешь как? У него от всех званий набраны. – А ничего не знают по нашему, – с улыбкой недоумения сказал плясун. – Я ему говорю: «Чьей короны?», а он свое лопочет. Чудесный народ!

История создания

Разработка оружия началась в 1948 году, тогда ещё молодым инженером Игорем Яковлевичем Стечкиным, в рамках конкурса по замене устаревших на тот момент револьверов Нагана 1895 года и пистолетов системы Токарева. К пистолету были заявлены довольно жёсткие требования, в частности, пистолет должен заменить автомат для экипажей танков. В 1949 году конструктор представил первые образцы для проведения тестовых испытаний, по окончании которых, пистолет был отправлен на необходимые доработки.

Созданный, в частности, для боевых спецподразделений, пистолет оказался достаточно громоздким и неудобным к постоянному ношению. Массивная деревянная кобура, четыре снаряжённых магазина в носимом комплекте, достаточно большой вес, а также нестандартный наклон рукоятки пистолета не давали нужной эргономики, что отрицательно сказывалось на удобстве использования. В 1958 году сочетание этих факторов привело к частичному снятию пистолета с вооружения, состояв при этом на вооружении гранатомётчиков и пулемётчиков до 80-х годов ХХ века.

Несмотря на вышеперечисленное, АПС также находился на вооружении отдельных частей КГБ и СпН ГРУ, благодаря отличным на тот момент ТТХ. Пистолет демонстрирует хорошую кучность стрельбы даже одиночными, малый подброс ствола и меньшей, относительно аналогов отдачей.

Плюсы и минусы пистолета

Недостатки модели

АПС — оружие тяжёлое, не эргономичное и достаточно габаритное. Не допускает скрытного ношения, недостаточная мощность для ведения полноценных боевых действий. Штатный патрон имеет посредственные баллистические характеристики, недостаточное пробивное действие боеприпаса.

Достоинства модели

Пистолет надёжен, выдерживает до 40 тысяч выстрелов без существенного ремонта. Имеет неплохие баллистические характеристики для такого патрона, длина ствола позволяет эффективно поражать цели с малым разбросом пуль на дистанциях до 100 метров. Также, благодаря конструкции, звук выстрела снижен, упрощая использование глушителя. Конструкция УСМ позволяет вести скоростную стрельбу одиночными выстрелами, что хорошо сказывается в боях на короткой дистанции.

Детали дизайна

ОЦ-33 – это выборочный огонь с обратным клапаном оружие, стреляющее 9 × 18мм Макаров пистолетный патрон; он может использовать оба типа боеприпасов 9×18 мм, стандартный 57-Н-181С и более мощный выстрел 57-Н-181СМ. Операция со свободным затвором включает в себя функцию, которая разделяет затвор и ствол, когда они перемещаются назад во время отдачи; между затвором и стволом отсутствует надежный фиксатор, как в других традиционных конструкциях. Когда затвор и ствол отделяются друг от друга, гильза выбрасывается, и затвор под действием пружины возвращается в ствол, при этом дозаправляется новый патрон. Ствол и затвор вместе с отдачей продолжаются назад еще на 5 мм (0,2 дюйма), прежде чем вернуться в переднее положение. Эта функция улучшает точность автоматического огня, снижает ощущаемую отдачу и отвечает за замедление циклической скорострельности без использования сложного механизма уменьшения скорости, такого как тот, который используется в пистолете APS. Этот метод работы также позволяет использовать боеприпасы 9×18 мм стандартной и большей мощности без использования затвора с затвором. Чтобы еще больше уменьшить ощущаемую отдачу и компенсировать подъем дульного среза во время выстрела, некоторые пороховые газы отводятся в полость затвора с отверстиями, которая действует как дульный тормоз и компенсатор, отклоняя газы вверх для стабилизации ствола.

У ОЦ-33 есть Ударно-спусковой механизм и стреляет курком, с открытым курком. На каждой стороне пистолета в задней части затвора предусмотрена кнопка выбора предохранителя / огня и имеет три положения: «безопасное» (верхнее положение с единственной белой точкой), полуавтоматический огонь (промежуточное положение, отмеченное одиночным красным точка) и полностью автоматический огонь (нижняя настройка с тремя красными точками). При переключении в «безопасный» режим селекторный механизм безопасно нажимает на курок, прежде чем вернуться в безопасное положение. Двусторонний рычаг, который также служит для разборки / разборки оружия, предусмотрен внутри спусковой скобы и прямо перед спусковым крючком. Pernach также имеет индикатор загруженной камеры.

Оружие нацелено с использованием железные прицелы которые состоят из регулируемого заднего паза и фиксированного переднего лезвия. Прицельные приспособления имеют прицельные приспособления для улучшения обзора и обнаружения цели.

Складной металлический плечевой приклад можно навинтить на точку в основании рукоятки, чтобы облегчить проблемы с прицеливанием оружия при стрельбе в полностью автоматическом режиме.

Питание ОЦ-33 осуществляется из двухрядных магазинов емкостью 18 (стандарт) или 27 (опция) патронов. Рама ОЦ-33 имеет встроенную накладку под стволом для тактических фонарей или лазер указатели. Пистолет может оснащаться звуковым подавитель. ОЦ-33 выпускается с кожаной кобурой с двумя отдельными подсумками для журналов и наплечным ремнем.

Темп стрельбы

Поскольку для патрона 9 мм, в отличие от 5,45 МПЦ, характерно высокое останавливающее действие, в ОЦ-33 потребность в увеличении ущерба путем быстрого неоднократного попадания в цель отпала. В результате было решено темп стрельбы существенно снизить. Теперь вместо 1800 выстрелов в минуту можно было совершить только 800. Для этого конструкция ОЦ-33 была оснащена кожухом-затвором с полным ходом выше 7 см. При откате затвор и ствол соударяются друг о друга, что влечет за собой незначительную потерю энергии. В результате при откате затворный кожух движется с меньшей скоростью. Для наката затвора в конструкции пистолета предусмотрено наличие возвратной пружины. Собственная пружина ствола возвращает его в прежнее положение, при этом осуществляется досылание в патронник очередного боеприпаса.

Для автоматики ОЦ-33 характерен продленный цикл. За счет этого тульским конструкторам удалось достичь снижения темпа ведения огня до 800 выстрелов за минуту. Для автоматического пистолета Стечкина за счет используемых в нем замедляющих механизмов темп составлял 700 выстрелов.

Пистолет 6П9

Еще одним популярным вариантом бесшумного
пистолета является 6П9, или ПБ, бесшумный вариант пистолета Макарова. Впрочем,
его конструкция настолько значительно изменена, что в пору говорить о
самостоятельной конструкции, хотя фамильное сходство с ПМ очевидно. Это оружие
имеет глушитель, интегрированный в конструкцию.

Интегрированный глушитель
позволяет уменьшить габариты оружия и имеет более высокие характеристики. В 6П9
глушитель состоит из двух секций. Одна из них выходит за габариты оружия и для удобства
и уменьшения размеров выполнена съемной. Вторая встроена в саму конструкцию, ее
наличие и повлекло значительные изменения в самом пистолете.

Так, значительно
изменился затвор пистолета, в котором не осталось места под возвратную пружину.
Вместо нее используется передаточный рычаг, который расположен в рукоятке, куда
и переместилась возвратная пружина. Естественно, это повлекло и существенные
изменения в конструкции рукоятки.

АПБ — бесшумный вариант пистолета Стечкина.

Ствол пистолета имеет ряд отверстий для выхода
пороховых газов в расширительную камеру глушителя. Роль наполнителя играет
металлическая сетка, которая завихряет газы и охлаждает их как в радиаторе. В
съемной секции используются три наклонные шайбы, которые изменяют направление
пороховых газов так, чтобы потоки тормозили сами себя. 6П9 пользуется в
спецподразделениях хорошей репутацией. В нем удалось сохранить надежность ПМ,
пистолет отличается неплохой меткостью при скоростной стрельбе, что обусловлено
наличием глушителя, но самое главное — в нем используются обыкновенные патроны
9×18 ПМ.

Правда, из-за потерь, связанных с перфорацией ствола, скорость пули
несколько ниже — всего 290 м/сек, но для реального использования это
практически незаметно. Масса пистолета с неснаряженным магазином — 0,95 кг. Длина пистолета с собранным глушителем 310 мм, со снятой передней частью 170 мм, ширина 32, высота 134 мм. Емкость магазина 8 патронов. Весь комплект переносится в
специальной кобуре, в которой под съемной частью глушителя имеется специальное
гнездо. Пистолет довольно старый, разработан в 1967 году, но до сих пор
пользуется популярностью.

Основной недостаток 6П9 — его большие габариты и
некоторая инерционность при приведении в действие: ведь к обычным операциям
добавляется необходимость накрутить переднюю секцию глушителя, и как бы быстро
эта операция не проходила, она все равно требует определенного времени. Поэтому
на практике пистолет носится с присоединенным глушителем, но это неудобно из-за
увеличенных габаритов оружия. Изменить что-либо в этом нельзя, так как габариты
оружия жестко завязаны на физические основы процесса выстрела. Для того чтобы
решить проблему бесшумного выстрела при небольших габаритах, нужны
принципиально другие подходы. Решением стал бесшумный патрон.

История

С появлением лат шарообразная головка булавы стала почти бесполезной против воина в доспехах. Разрушительную силу удара начиная с XIV века начали повышать с помощью привариваемых к головке пластин. Такое оружие при одинаковом весе и размерах наносит более эффективный удар, чем булава, за счет меньшей площади контакта. Также, в сравнении с булавой, существенно сократилась вероятность проскальзывания удара. Пернач проламывал пластины доспехов и щиты, но не застревал и не заклинивал в них (чем выгодно отличался от клевца, топора и моргенштерна). В XVI—XVII вв. изготавливался длиной около 50 сантиметров и имел железную головку диаметром около 14 см.

Существовал одноручный и двуручный вариант пернача. Обычно двуручный европейский пернач имел боевую часть в виде четырёх расположенных под прямым углом друг к другу металлических пластин и был в длину до двух метров.

На древке пернач имел кольцеобразные валики, которые служили гардой и опорой для рук. Рукоять часто снабжалась петлей для крепления на руке и могла заканчиваться острым наконечником.

Масса, сосредоточенная в боевой части одноручного пернача, — от 200 до 700 г, общая масса — от 0,6 до 2,7 кг. Пернач не требовал особого ухода (заточки, сборки), был долговечен, что делало его незаменимым оружием в дальних походах.

Боевая эффективность и сравнительная простота изготовления обусловили широкое распространение пернача (и его разновидностей: буздыхана и шестопёра) в XIII — XVI веках в Европе и на мусульманском Востоке (например, уже в XIII веке та или иная разновидность ручного пернача, наряду с луком и саблей, становится одним из типичных вооружений профессионального конного воина в степной зоне Евразии).

В XVII веке пернач трансформируется в парадно-церемониальное оружие, символ принадлежности к командно-войсковой элите. Пернач часто использовался как символ власти. У казачьих атаманов использовался как знак власти до гражданской войны в России 1917—1922 гг.

В землях Войска Запорожского использовался в качестве символа полковой власти: в Запорожская Сечи — атрибут кошевого атамана (ср. с гетманской булавой как атрибутом власти гетмана).

Описание

ОЦ-33 разработан на основе конструкции автоматического пистолета ОЦ-23 «Дротик».

ОЦ-33 построен на основе автоматики со свободным затвором.

Самовзводный ударно-спусковой механизм двойного действия, куркового типа позволяет ведение одиночного и автоматического огня. Возвратная пружина расположена под стволом.

Предохранитель-переводчик режимов огня продублирован на обеих сторонах затвора и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение).

Двусторонняя кнопка защёлки магазина расположена на приливе спусковой скобы. Питание пистолета осуществляется из стандартного коробчатого магазина ёмкостью 18 патронов (с двухрядным расположением патронов), габариты которого не выступают за пределы рукоятки пистолета, или из удлинённого магазина ёмкостью 27 патронов. Кнопка затворной задержки расположена на левой стороне оружия. Прицел открытого типа, с возможностью подстройки целика.

Для ведения прицельного автоматического огня пистолет оснащается съёмным складным плечевым упором (прикладом), выполненным из стали и носимым в отдельном чехле на ремне. Приклад неудобен, поскольку слишком короткий[источник не указан 2596 дней

]. Под стволом на раме оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя.

ОЦ-33 Пернач

Опубликовано admin в Вс, 12/20/2009 — 15:58

ОЦ-33 Пернач, 1994, Россия

Тактико-технические характеристики ОЦ-33 Пернач УСМ — двойного действия Режим стрельбы — одиночный и автоматический Калибр, мм — 9х18мм ПМ / ПММ Масса пистолета с не снаряженным магазином, кг: на 18 патронов — 1,15 на 27 патронов — 1,18 Габаритные размеры с магазином на 18 патр., мм: без приклада — 222x143x36,5 с прикладом — 538x143x36,5 Темп стрельбы, выстр./мин — 900 Скорострельность, выстр./мин.: очередями — 90 одиночный огонь — 40 Начальная скорость пули, м/с: — 340 — 420 Прицельная дальность, м: — 50 Максимальная дальность, м: — 200 Емкость магазина, патр. — 18, 27

Пистолет ОЦ-33 был разработан в середине 1990-х годов в ЦКИБ СОО (Центральное КБ Спортивного и Охотничьего Оружия) под руководством И. Я. Стечкина для замены устаревшего и давно снятого с производства пистолета АПС конструкции того же автора.

Автоматический пистолет ОЦ-33 «Пернач» (Россия)

Прототип пистолета ОЦ-33

УСМ

: двойного действия, с возможностью ведения автоматического огняКалибр : 9х18мм ПМ/ПММВес без патронов: 1150 г с пустым магазином на 18 патроновДлина: 222 ммДлина ствола: нет данныхТемп стрельбы: 900 выстрелов в минутуЕмкость магазина: 18 или 27 патронов

Пистолет ОЦ-33 был разработан в середине 1990х годов в ЦКИБ СОО (Центральное КБ Спортивного и Охотничьего Оружия) под руководством И. Я. Стечкина для замены устаревшего и давно снятого с производства пистолета АПС конструкции того же автора. В настоящее время, в связи с включением ЦКИБ СОО в состав тульского КБ Приборостроения выпуском и продвижением ОЦ-33 занимается КБП. В незначительных количествах ОЦ-33 состоит на вооружении различных подразделений МВД РФ. По сравнению с пистолетом Стечкина АПС ОЦ-33 имеет значительно более простую конструкцию и меньший темп стрельбы, ОЦ-33 более удобен в обращении.

Пистолет ОЦ-33 — автоматическое оружие, построенное на основе автоматики со свободным затвором. Для уменьшения ощущаемой отдачи ствол пистолета выполнен подвижным. В конце цикла отката затвор подхватывает массивный ствол, и благодаря его инерции происходит предварительное торможение затвора до его соударения с рамкой в крайнем заднем положении. Такое решение не только снижает отдачу, но и уменьшает темп автоматической стрельбы, что позволило отказаться от применения механизма принудительного снижения темпа огня, имевшегося в пистолете АПС. Возвратная пружина расположена под стволом. Оружие практически полностью выполнено из стали, щечки рукоятки пластиковые. Предохранитель — переводчик режимов огня расположен на обеих сторонах затвора, и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение). В верхнем фиксированном положении предохранитель запирает ударник, курок и затвор. Перевод рычажка предохранителя-переводчика в положение выше положения «предохранитель» вызывает безопасный спуск курка с боевого взвода, после чего предохранитель автоматически возвращается в верхнее фиксированное положение. Питание пистолета осуществляется из стандартных двухрядных магазинов емкостью 18 патронов или из удлиненных магазинов емкостью 27 патронов. Для ведения прицельного автоматического огня пистолет комплектуется съемным складным плечевым упором (прикладом), выполненным из стали и носимым в отдельном чехле на ремне. Под стволом на рамке оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя. Пистолет также комплектуется мягкой кобурой для переноски и подсумками для запасных магазинов.

Три ствола и четыре патрона

Начало конструкторской карьеры Игоря Яковлевича Стечкина связано с проектированием и разработкой самозарядных пистолетов — и на первом студенческом проекте, и на первом всесоюзном конкурсе его работы были признаны успешными. Участие в опытно-конструкторских работах (ОКР) на разработку 9-мм автоматического пистолета и вовсе стало для Стечкина серьёзным испытанием, а также проверкой оружейного таланта. С этой непростой задачей молодой конструктор блестяще справился, потеснив с «олимпа» многих маститых специалистов того времени.

Дальнейшая конструкторская судьба Стечкина складывалась так, что пистолет АПС после неожиданного триумфа ждала не самая радостная участь. Здесь нет вины самого оружейника — концепция армейского автоматического пистолета к тому времени оказалась недостаточно актуальной. После кратковременного триумфа Стечкину поручили работы над специальным оружием и боеприпасам к нему. Затем наступил долгий период конструирования автоматов, пулемётов и даже автоматических пушек. Заслуженная слава к конструктору придёт в 90-е годы на волне признания пистолета АПС как в правоохранительных органах, так и в криминальной среде.

Игорь Яковлевич Стечкин с пистолетом АПС. histrf.ru

Наконец, в конце 80-х годов Главное ракетно-артиллерийское управление (ГРАУ) Министерства обороны СССР решилось на начало разработки нового армейского пистолета. Участие в ОКР «Грач» принял и Стечкин, которому к этому времени было уже под семьдесят. Задача оказалась не совсем тривиальной — пистолет требовалось спроектировать под три калибра и четыре патрона. Впрочем, талантливому тульскому конструктору было не впервой принимать такие вызовы.

Первым российским пистолетом Стечкина стал ТКБ-0220. Он имеет двухсторонние органы управления. Флажок предохранителя и кнопка защёлки магазина находятся с правой и левой стороны. Ударно-спусковой механизм допускает постановку на предохранительный взвод после спуска при отпущенном спусковом крючке. Позади экстракционного окна имеется указатель наличия патрона в патроннике. Магазин — двухрядный на 15 патронов с подачей перестроением в один ряд. Разборка пистолета осуществляется по типу пистолетов ТТ с помощью замыкателя затвора.

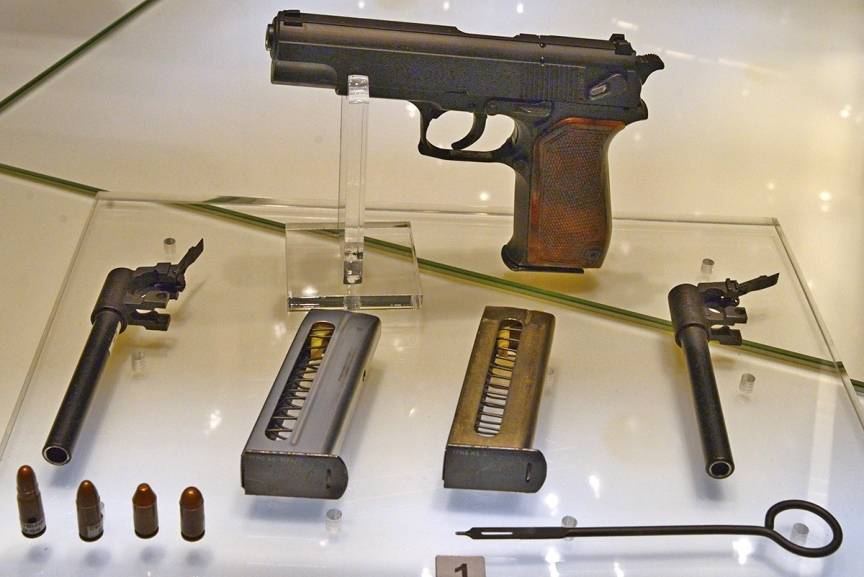

Мультикалиберный пистолет ТКБ-0220 .forum.guns.ru

Пистолет получился элегантным и красивым. Внешне он мало походит на первые образцы Стечкина — ТС и АПС. Любители пистолетов классического дизайна типа «Браунинг Хайпауэр» или «Кольт» М1911 оценили пистолет ТКБ-0220 по достоинству. Однако первые испытания в рамках ОКР «Грач» и непростая экономическая ситуация в стране привели к фактическому замораживанию проекта. Позднее требования к «Грачам» значительно изменились, а от мощного «токаревского» патрона калибра 7,62 мм и вовсе пришлось отказаться. Дальнейшие работы над армейскими пистолетами приходилось начинать практически заново.

История возникновения

В 1951 году на вооружение советской армии поступил новейший пистолет АПС (Автоматический Пистолет Стечкина). Спектр применения такого оружия был очень широк: экипировка экипажей боевых машин и иных штатных единиц, которым не положен был по уставу карабин или автомат. Он стал оружием рядового и сержантского состава спецподразделений, а также некоторое количество этих пистолетов состояло на вооружении МВД.

Оружие было несколько спорным в плане удобства и конструкции, однако широко применялось советскими и российскими войсками в большом числе вооруженных конфликтов вплоть до начала двухтысячных годов. Тем не менее, время диктовало свои требования, поэтому в 1958 году он был снят с производства. Дальнейшим развитием устаревшего за 40 лет боевой службы АПС стал ОЦ-23 «Дротик».

Несмотря на вполне удачную конструкцию, «Дротик» не получил широкого распространения из-за своего патрона, который практически не обеспечивал останавливающего действия и имел крайне малую массу пули. В настоящее время это оружие не встречается практически нигде по причине изначального несоответствия требованиям заказчика.

МВД РФ новый пистолет забраковало, однако из-за неудовлетворенной потребности вскоре снова направило в ЦКИБ СОО заявку на разработку похожего оружия, но под уже классический патрон в 9х18 в обеих его модификациях (ПМ и усиленный ПММ). В 1995 году разработка началась, а год спустя был выпущен первый прототип, полностью удовлетворивший требования министерства внутренних дел.

Имея относительно богатый опыт в разработке самозарядных автоматических пистолетов, ЦКИБ СОО под руководством И. Я. Стечкина в 2002году представило широкой общественности переработанный и улучшенный ОЦ-23, который теперь именовался ОЦ-33 «Пернач». Построенный на основе «Дротика», «Пернач» имел такую же схему автоматики и УСМ двойного действия, позволявший вести как одиночный, так и автоматический огонь.

Энциклопедия вооружения

ОЦ-33 Пернач, 1994, Россия

Тактико-технические характеристики ОЦ-33 Пернач УСМ — двойного действия Режим стрельбы — одиночный и автоматический Калибр, мм — 9х18мм ПМ / ПММ Масса пистолета с не снаряженным магазином, кг: на 18 патронов — 1,15 на 27 патронов — 1,18 Габаритные размеры с магазином на 18 патр., мм: без приклада — 222x143x36,5 с прикладом — 538x143x36,5 Темп стрельбы, выстр./мин — 900 Скорострельность, выстр./мин.: очередями — 90 одиночный огонь — 40 Начальная скорость пули, м/с: — 340 — 420 Прицельная дальность, м: — 50 Максимальная дальность, м: — 200 Емкость магазина, патр. — 18, 27

Пистолет ОЦ-33 был разработан в середине 1990-х годов в ЦКИБ СОО (Центральное КБ Спортивного и Охотничьего Оружия) под руководством И. Я. Стечкина для замены устаревшего и давно снятого с производства пистолета АПС конструкции того же автора.

В настоящее время, в связи с включением ЦКИБ СОО в состав тульского КБ Приборостроения выпуском и продвижением ОЦ-33 занимается КБП. В незначительных количествах ОЦ-33 состоит на вооружении различных подразделений МВД РФ. По сравнению с пистолетом Стечкина АПС ОЦ-33 имеет значительно более простую конструкцию и меньший темп стрельбы, ОЦ-33 более удобен в обращении.

Пистолет ОЦ-33 – автоматическое оружие, построенное на основе автоматики со свободным затвором. Для уменьшения ощущаемой отдачи ствол пистолета выполнен подвижным. В конце цикла отката затвор подхватывает массивный ствол, и благодаря его инерции происходит предварительное торможение затвора до его соударения с рамкой в крайнем заднем положении.

Такое решение не только снижает отдачу, но и уменьшает темп автоматической стрельбы, что позволило отказаться от применения механизма принудительного снижения темпа огня, имевшегося в пистолете АПС.

Возвратная пружина расположена под стволом. Оружие практически полностью выполнено из стали, щечки рукоятки пластиковые. Предохранитель – переводчик режимов огня расположен на обеих сторонах затвора, и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение).

В верхнем фиксированном положении предохранитель запирает ударник, курок и затвор. Перевод рычажка предохранителя-переводчика в положение выше положения «предохранитель» вызывает безопасный спуск курка с боевого взвода, после чего предохранитель автоматически возвращается в верхнее фиксированное положение.

Питание пистолета осуществляется из стандартных двухрядных магазинов емкостью 18 патронов или из удлиненных магазинов емкостью 27 патронов. Для ведения прицельного автоматического огня пистолет комплектуется съемным складным плечевым упором (прикладом), выполненным из стали и носимым в отдельном чехле на ремне.

Под стволом на рамке оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя. Пистолет также комплектуется мягкой кобурой для переноски и подсумками для запасных магазинов.

‹ ОЦ-27 Бердыш Вверх ОЦ-35 ›

31334 просмотра

Описание[ | ]

ОЦ-33 разработан на основе конструкции автоматического пистолета ОЦ-23 «Дротик».

ОЦ-33 построен на основе автоматики со свободным затвором.

Самовзводный ударно-спусковой механизм двойного действия, куркового типа позволяет ведение одиночного и автоматического огня. Возвратная пружина расположена под стволом.

Предохранитель-переводчик режимов огня продублирован на обеих сторонах затвора и обеспечивает ведение одиночного (среднее положение) и автоматического огня (нижнее положение).

Двусторонняя кнопка защёлки магазина расположена на приливе спусковой скобы. Питание пистолета осуществляется из стандартного коробчатого магазина ёмкостью 18 патронов (с двухрядным расположением патронов), габариты которого не выступают за пределы рукоятки пистолета, или из удлинённого магазина ёмкостью 27 патронов. Кнопка затворной задержки расположена на левой стороне оружия. Прицел открытого типа, с возможностью подстройки целика.

Для ведения прицельного автоматического огня пистолет оснащается съёмным складным плечевым упором (прикладом), выполненным из стали и носимым в отдельном чехле на ремне. Приклад неудобен, поскольку слишком короткий[источник не указан 2596 дней

]. Под стволом на раме оружия выполнены направляющие для крепления боевого фонаря или лазерного целеуказателя.
