Пистолет Марголина

5,6-мм спортивно-тренировочный пистолет МЦМ-К «Марго»

ОДНИМ из первых в нашей стране в 1990 году появился малогабаритный 5,6-мм спортивно-тренировочный пистолет МЦМ-К, созданный конструктором Ижмеха В.А. Ярыгиным. Он представлял собой переделку одного из самых массовых советских малокалиберных пистолетов — спортивный пистолет конструкции М.В. Марголина МЦМ, рассчитанный на использование 5,6-мм (.22 LR) патрона кольцевого воспламенения.

Первоначально 5,6-мм пистолет МЦМ-К позиционировался ижевскими оружейниками как спортивно-тренировочное оружие, получившее для экспорта поэтическое название — «Марго», предназначенное для спортивно-тренировочной стрельбы в спортивных тирах и на стрелковых стендах. Однако, благодаря своим небольшим массо-габаритным характеристикам (общая длина — 193 мм, высота — 130 мм; толщина — 38 мм; масса без патронов — 0,8 кг), отсутствию выступающих деталей, хорошей кучности стрельбы и достаточно высокому останавливающему действию мягкой безоболочечной пули 5,6-мм целевого патрона, он получил за рубежом признание как простое, надежное и недорогое оружие самообороны. Принцип работы автоматики — использование энергии отдачи свободного затвора. Запирание инерционное — массой затвора. Ударный механизм куркового типа, без самовзвода. Спусковой механизм включал удобный спусковой крючок, тягу и шептало курка. Выступ тяги служил для разобщения ее с шепталом движущимся кожухом-затвором. Возвратная пружина размещалась под стволом, а ее шток фиксировался чекой. Предохранительное устройство было выполнено в виде специального паза на предохранительном взводе курка. При постановке курка в положение «предохранение» боевой взвод шептала входил в указанный паз, чем обеспечивалась взаимная блокировка курка и шептала. Питание производилось из однорядного коробчатого магазина емкостью 7 патронов .22 LR. При разработке пистолета МЦМ-К В.А. Ярыгин существенно укоротил ствол пистолета (со 130 до 98 мм), внес изменения в рамку и поменял регулируемые прицельные приспособления на нерегулируемй целик. Ход спускового крючка увеличился с 1 — 4 мм (в МЦМ) до 5 мм (в МЦМ-К), а усилие спуска — с 1,0 кг до 5 кг (соответственно). От спортивного пистолета Марголина МЦМ пистолет «Марго» получил очень хорошую эргономику. Его отличала удобная и комфортная рукоятка, хорошая управляемость оружия при стрельбе и прицеливании, а также выокие качества боя. В 1992 году Ижевский механический завод освоил производство малокалиберных пистолетов «Марго» на экспорт. Наряду с освоением зарубежных оружейных рынков ижевские оружейники предприняли попытку «вспахать» неосвоенную целину и у себя на родине. Вариант пистолета «Марго» был предложен для вооружения оперативников Министерства внутренних дел. При этом «новое» — старое оружие, получившее заводское обозначение «Дрель», было рассчитано теперь на использование другого более мощного пистолетного патрона 5,45х18 МПЦ, более подходящего для выполнения задач, стоящих перед правоохранительными органами. Эта модель укороченная (по отношению к «Марго») с общей длиной 173 мм, длиной ствола 78 мм и массой 0,56 кг, была оснащена неавтоматическим флажковым предохранителем, кроме того служившим остановом кожуха-затвора. Он был смонтирован с левой стороны рамки. Для большего удобства скрытого ношения внешние обводы кожуха-затвора получили плавные обводы, причем, в отличие от «Марго» курок был полускрыт кожухом. Кроме того, «Дрель» получила однорядный коробчатый магазин емкостью 10 патронов. Вскоре появилась еще одна ее модификация — 5,45-мм малогабаритный пистолет «Супер-дрель» М 2, отличавшаяся наличием затворной задержки: кнопочной защелкой магазина, смонтированной на рукоятке за спусковой скобой, и наличием на спусковой скобе упора для пальца, обеспечивающего удобство стрельбы с двух рук, а угол наклона рукоятки и ее ширина и новая форма обеспечивали удобство прицеливания и стрельбу навскидку. В начале XXI столетия ижевские оружейники предложили зарубежным партнерам по бизнесу еще один вариант «Марго» — спортивно-тренировочный пистолет МР-449, рассчитанный на использование популярного на Западе пистолетного патрона 6,35 мм «Браунинг» (.25 АСР). Эта модель в отличие от своей родоначальницы получила неавтоматический предохранитель, который выполнял также функцию останова затвора. Наряду с этим Ижмех выпускал еще и два варианта газовых пистолетов 6П36, созданных на базе пистолета «Марго» — 7,6-мм ИЖ-77-7,6 и 8-мм ИЖ-77-8.

Модель «ТОЗ-78»

«ТОЗ-78» это малокалиберное ружье, которое предназначено для профессиональной охоты с калибром 5,6х16. Производство данного карабина делилось на несколько версий: модели, имеющие толстый ствол; модели, не имеющие открытые прицельные приспособления; модели, имеющие резьбу дульной области и так далее.

На данный момент изготавливают лишь одну модель «ТОЗ-78-01» — это винтовка, которая имеет простой стандартный ствол, имеющий регулируемую охотничью мушку и перекидной целик до 100м. В такой карабин прилагается 4 магазина в стоковом состоянии, что очень хорошо.

Состоит из двух пятиместных и двух десятиместных магазинов. Что позволяет потребителю не тратить лишний раз деньги на дополнительные магазины, если в этом будет необходимость. Тем не менее, если вдруг произойдет потеря какого-либо магазина, то это будет обычная случайность. Также если нужно будет перетаскивать запас в таких магазинах, то это будет очень удобно. Нежели в бумажных пачках, которые прекрасно мнутся или даже рвутся в сумке или кармане.

Нет такого производителя, который с богатством собирает комплектацию в своих винтовках. Взять того же «CZ», в котором только один магазин в комплектации. Вместе с тем, если будет желание взять побольше магазинов, то отдать придется около 5000 рублей за штуку.

Разборка и сборка пистолета

Разборка пистолета системы Марголина делится на полную и неполную: неполная разборка пистолета производится для осмотра, подготовки к стрельбе, чистки и смазки после стрельбы; полная разборка пистолета производится для удаления заводской смазки, отладки и ремонта, периодической чистки всех частей пистолета.

Разборку и сборку пистолета следует производить на столе, пользуясь отверткой и выколоткой.

Прежде чем начать разборку пистолета, необходимо проверить, не заряжен ли он. Для этого надо оттянуть затвор в крайнее заднее положение и осмотреть патронник и магазин.

Неполная разборка пистолета заключается в том, чтобы извлечь магазин из рукоятки, отделить возвратный механизм и снять затвор. Для того чтобы вынуть магазин из рукоятки, надо обхватить рукоятку пистолета кистью правой руки, большим пальцем левой руки отжать защелку магазина, а указательным пальцем нажать на выступ крышки магазина и магазин извлечь из рукоятки.

Затем пальцами левой руки надо оттянуть головку штока возвратного механизма вперед и повернуть ее вправо или влево до ввода треугольных выступов муфты в вырезы головки штока. После этого следует вынуть замыкатель из прямоугольных вырезов затвора и удалить возвратный механизм из желоба рамки. Затем надо отделить затвор от рамки, для чего большим пальцем левой руки взвести курок, оттянуть затвор назад и снять его с рамки.

Полная разборка является продолжением неполной. При полной разборке пистолета надо отвинтить винты крепления щечек и отделить их от рукоятки. После этого следует снять рычаг предохранителя, для чего предохранитель надо поставить в положение «огонь» а курок — на предохранительный взвод. Затем рычаг предохранителя нужно повернуть вверх до совмещения выступов на оси предохранителя с соответствующими вырезами в рамке.

Легко покачивая предохранитель одной рукой, надо ввести лезвие отвертки под рычаг предохранителя и отделить его от рамки. После этого следует разобрать ударно-спусковой механизм. Для этого взвести курок и, придерживая его пальцем, плавно опустить, одновременно нажимая на спусковой крючок. Далее следует отвинтить винт крепления и сиять щиток, Закрывающий спусковой крючок. Снять пружину спусковой тяги и вместе со спусковой тягой и с пружиной спускового крючка сиять спусковой крючок с его оси. Снять пружину с оси спусковой тяги. Снять с оси пружину шептала, для чего большим пальцем левой руки придержать пружину, а правой рукой ввести лезвие отвертки под виток пружины и, приподнимая вверх пружину, снять ее с оси шептала. После этого следует выбить ось шептала и отделить шептало от рамки путем вывода ее через правое окно рукоятки. Последним надо выбить ось курка и отделить курок со стержнем и боевой пружиной.

Разборка магазина

Чтобы разобрать магазин, надо обхватить его кистью левой руки так, чтобы крышка магазина была сверху, правой рукой при помощи выколотки нажать на защелку и, сдвигая ее с направляющих выступов, сиять крышку и защелку. Затем надо перевернуть магазин, опустить подаватель вниз до отказа, отделить от него кнопку и вынуть из магазина пружину с подавателем.

Сборка пистолета производится в обратной последовательности.

Рождение легенды

Датой рождения этой модели является 1948 год. Именно в 40-е начался бум стрелкового спорта в Советском Союзе. Это занятие было не просто модой, а почти обязанностью каждого гражданина страны. В выходные даже выстраивались очереди в тир, чтобы пострелять. Поэтому была поставлена цель — создать спортивную модель мелкокалиберного пистолета. Самым удачным вариантом оказался образец, предоставленный конструктором Михаилом Марголиным, инженером Ижевского завода.

В ходе многолетних экспериментов ему удалось спроектировать и разработать семизарядный пистолет под мелкокалиберный патрон. Спортсмены высоко оценили новое оружие. Данный образец вмиг стал популярен. Разработанная конструктором Марголиным модель получила название МЦ. Аббревиатура расшифровывается как «Марголин Целевой».

Вызывает восхищение тот факт, что Михаил Владимирович создал свой легендарный пистолет, будучи абсолютно слепым! Когда-то он был метким стрелком, любил оружие, особенно пистолеты, мечтал усовершенствовать механизм. Но в 1923 году, в борьбе с преступностью на Кавказе, получил ранение, в результате которого потерял зрение. Рук он не опустил и любимое дело не бросил. Свои макеты изготавливал на ощупь из пластилина, воска или глины. «Нету худа без добра», — твердит народная истина. Слепые иначе видят мир, поэтому инженер Марголин сумел по-другому подойти к усовершенствованию пистолета. Он смог решить ряд проблем в конструкции стрелкового оружия. Конструктор принципиально изменил ряд деталей: затвор, ствол и прицельное приспособление. Такие изменения кардинально улучшили качества пистолета.

Модификации

  • МЦ 1 – самый 1-ый вариант, модель эталона 1948 года.
  • МЦМ.
  • МЦУ – пистолет, сделанный специально для высокоскоростной стрельбы.
  • МЦМ-К «Марго» — пистолет, сделанный В.А. Ярыгиным в 1990-м году на базе пистолета Марголина. Это малогабаритная версия с укороченным стволом до 98 мм, под патрон .22 LR. В 1992 году МЦМ-К «Марго» стал выполняться серийно на экспорт.
  • «Дрель» — модификация «Марго» с укороченным стволом до 78 мм и использующая патрон 5,45×18 мм.
  • «Супер-дрель» М2 – особая модификация пистолета «Дрель».
  • MP-449 — экспортный вариант пистолета под патрон .25 ACP.
  • ИЖ-77 — газовый пистолет, который выпускался с 1993 года. ИЖ-77 имел две модификации: газовый патрон 8х20 мм и газовый патрон ТК-024 калибр 7,6 мм.
  • ММГ пистолета Марголина – массогабаритный макет. ММГ в точности повторяет оригинал, только не способен стрелять. ММГ можно штатно разбирать и собирать. Макет на сто процентов металлической. Спецы расточили ствол, убрали боек, выполнили отверстия в стволе, заварили патронник и сделали несколько дополнительных конфигураций. Отныне ММГ не относится к огнестрельному оружию. Это хороший экземпляр для коллекционеров.

Особенности конструкции и принцип работы Марголина

Пистолет Марголина в разобранном виде

Конструкция Михаила Владимировича полностью отвечает спортивным требованиям – совмещает, казалось бы, несовместимое: автоматическую перезарядку и точность стрельбы.

  1. На внутреннюю часть ствола снизу-влево нанесены шесть пологих нарезов. За счет этого пуля спокойнее идет по каналу. Он сделан цилиндрической формы – увеличивается кучность. Имеет срез для досылки патрона, вырез выбрасывателя. На одном конце имеется наплыв для размещения мушки. На казенной части — резьба для соединения с рамой. Некоторые модели оснащали нарезкой для присоединения компенсатора (глушителя), которая закрывается специальной муфтой. Под ним размещается возвратная пружина с направляющим стеблем;
  2. Ударно-спусковой механизм включает боевую пружину, шептало с пружиной и осью, спусковой крючок с пружиной, спусковую тягу, ударник с пружиной. Курок в верхней части имеет насеченную головку, в нижней – отверстие для оси и два выступа (боевой и предохранительный);
  3. Микрометрический прицел регулируется путем перемещения целика по горизонтальной плоскости на неподвижной стойке и мушки, впрессованной в ствол, по высоте. За счет полного отсутствия люфта и смещений между ними, устранено расхождение прицельной линии и оси ствола. Это первая «изюминка» конструкции;
  4. Следующая «изюминка» — механизм магазина. Патроны здесь располагаются в один ряд, в «полушахматном» порядке. Их продвижение из магазина в ствол осуществляется за счет подающих скошенных губок. Магазин расширен с тыльной стороны, поэтому заряды смещаются друг относительно друга строго шляпками. Такая конструкция удерживает их горизонтально, перекашивание при подаче исключается;
  5. Рукоятка наклонена на оптимальный для стрельбы угол (111º), что позволяет удобно прицеливаться, минимально напрягая мышцы. Пистолет просто идеально «ложится» в руку, является ее естественным продолжением. При необходимости комплектуется ортопедической насадкой.

Точность стрельбы зависит от весового и механического баланса, который практически не поддается математическому расчету, его можно только почувствовать. Только слепой человек с обостренным чувством равновесия смог «подружить» две системы – человек и технику так, что она стала единой. Дополнительная балансировка осуществляется грузиками. Все остальное зависит от самого стрелка.

В действие механизм приводится энергией отдачи свободно скользящего затвора. В ударно-спусковом механизме (УСМ) куркового типа можно регулировать свободный ход курка, т.е. изменять его усилие.

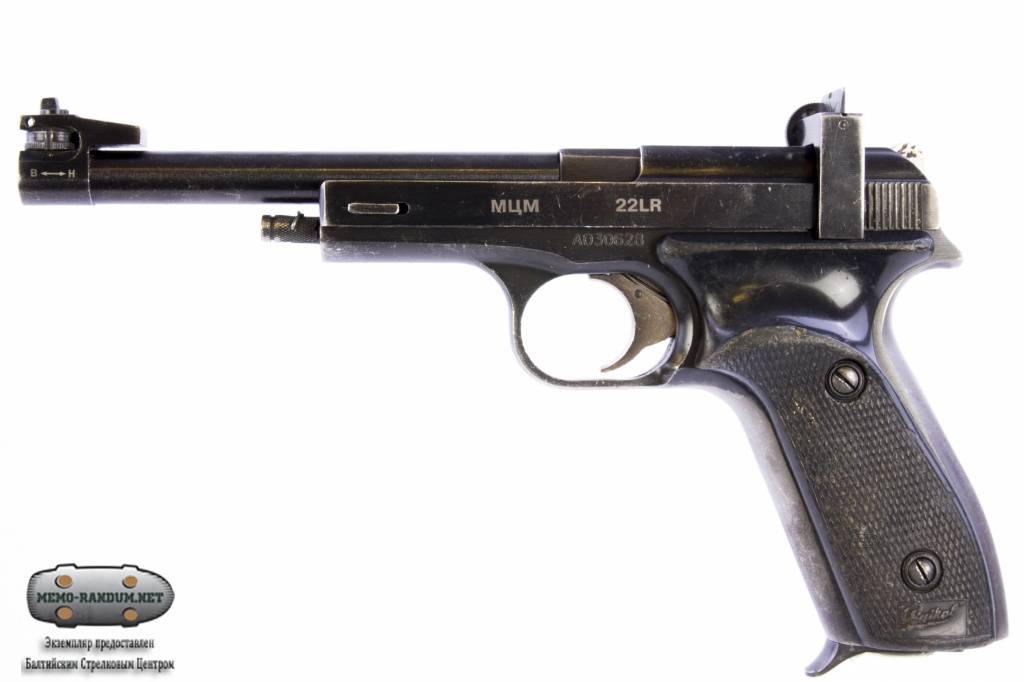

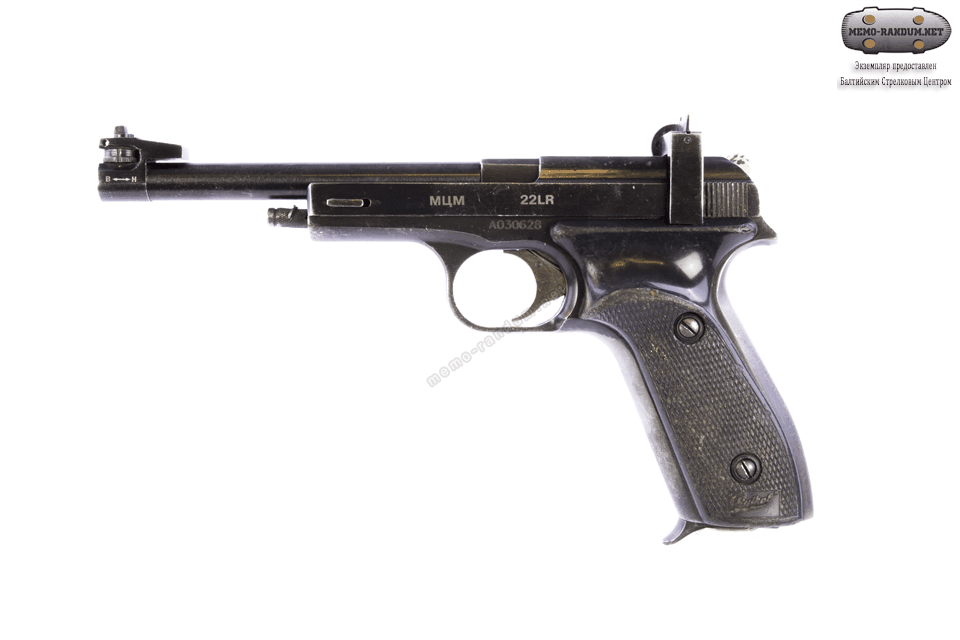

Пистолет Марголина МЦ 22LR

Пистолет Марголина — советский самозарядный малокалиберный пистолет для спортивной стрельбы по круглой мишени на дистанции 25 метров в упражнении МП-5 по Единой всесоюзной спортивной классификации. Пистолет отличают хорошие стрелковые качества, низкая цена, простота и долговечность конструкции.

Первый пистолет Марголина был выпущен 1948 году

Последняя модификация МЦМ

Разработан Михаилом Владимировичем Марголиным в 1946 – 1948 гг., первые пять пистолетов были изготовлены в 1947 году. Аббревиатура МЦ означает «Модель ЦКИБ», поскольку чертежи и документация были подготовлены в ЦКИБ СОО. Выпускался на Ижевском механическом заводе с 1948 по 1979 год.

Применялся (с модификациями) на соревнованиях международного уровня с 1954 по 1974 год. Для обучения стрельбе используется по настоящее время.

Автоматика пистолета построена на принципе отдачи свободного затвора. Ударно-спусковой механизм куркового типа, с открытым расположением курка. Спусковой механизм позволяет регулировать свободный ход спускового крючка. Возвратная пружина со штоком размещена под стволом. Однорядный магазин на 10, 5 или 6 патронов калибра .22LR размещён в рукоятке.

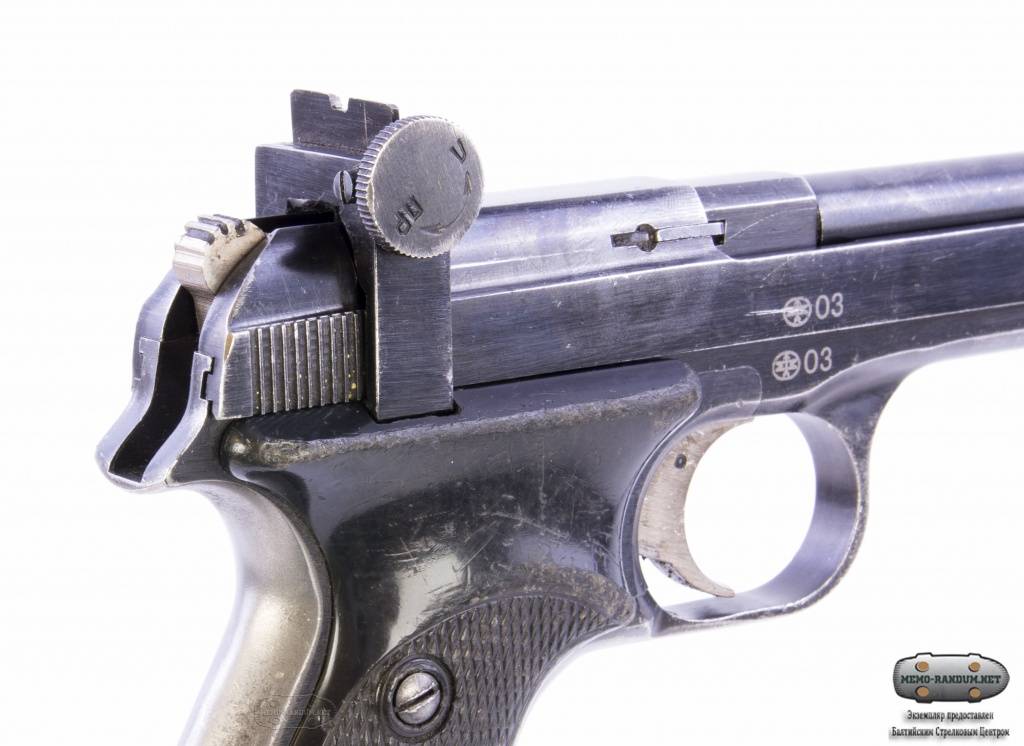

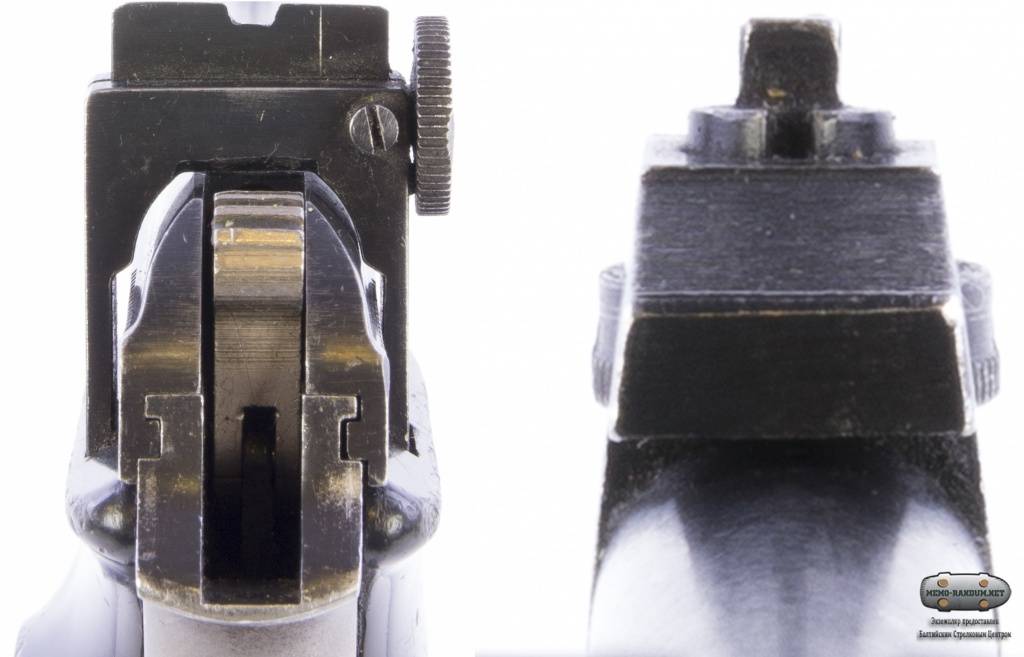

Микрометрический прицел пистолета регулируется перемещением целика по горизонтали и мушки по вертикали, обеспечивает точную и стабильную пристрелку.

Пистолет может комплектоваться дульным компенсатором, дополнительными грузиками для изменения балансировки и ортопедическим приспособлением к рукоятке.

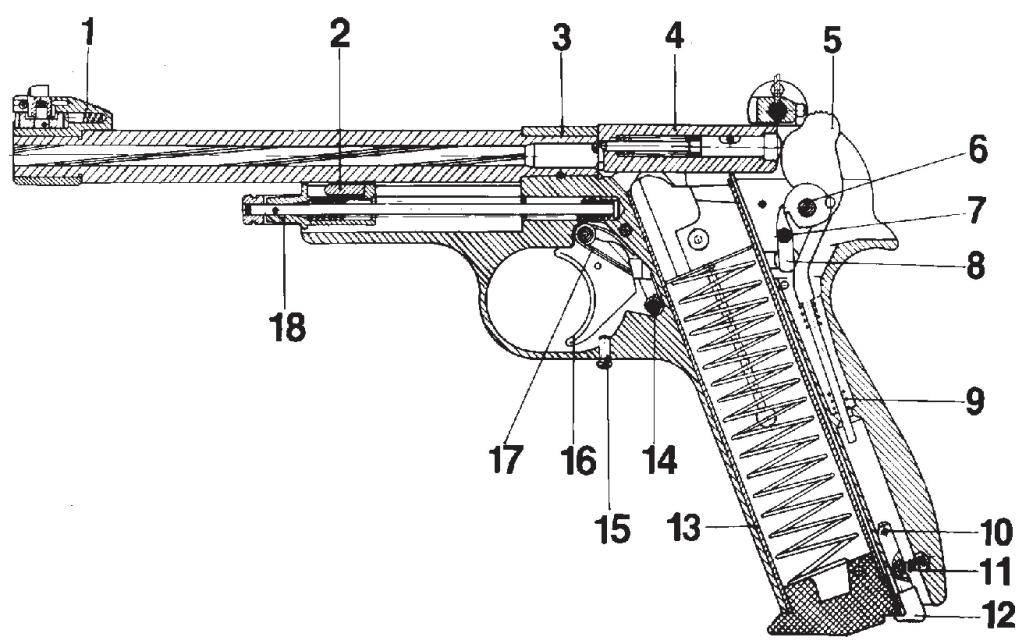

Схема(чертеж) МЦМ 22

Варианты и модификации:

  • МЦ 1 – первый вариант, модель обр. 1948 года
  • МЦМ
  • МЦУ – пистолет для скоростной стрельбы



На основе конструкции пистолета Марголина в 1990-х годах были созданы пистолеты:

  • МЦМ-К «Марго» – компактная версия под патрон .22 LR с укороченным до 98 мм стволом, разработанная в 1990 году В.А. Ярыгиным, в 1992 году началось их серийное производство на экспорт
  • «Дрель» – модификация «Марго» под патрон 5,45×18 мм с укороченным до 78 мм стволом
  • MP-449 – экспортный вариант под патрон .25 ACP
  • ИЖ-77 (индекс 6П36) – газовый пистолет, выпускался с 1993 года в двух модификациях – под 7,6-мм газовый патрон ТК-024 и под 8х20 мм газовый патрон

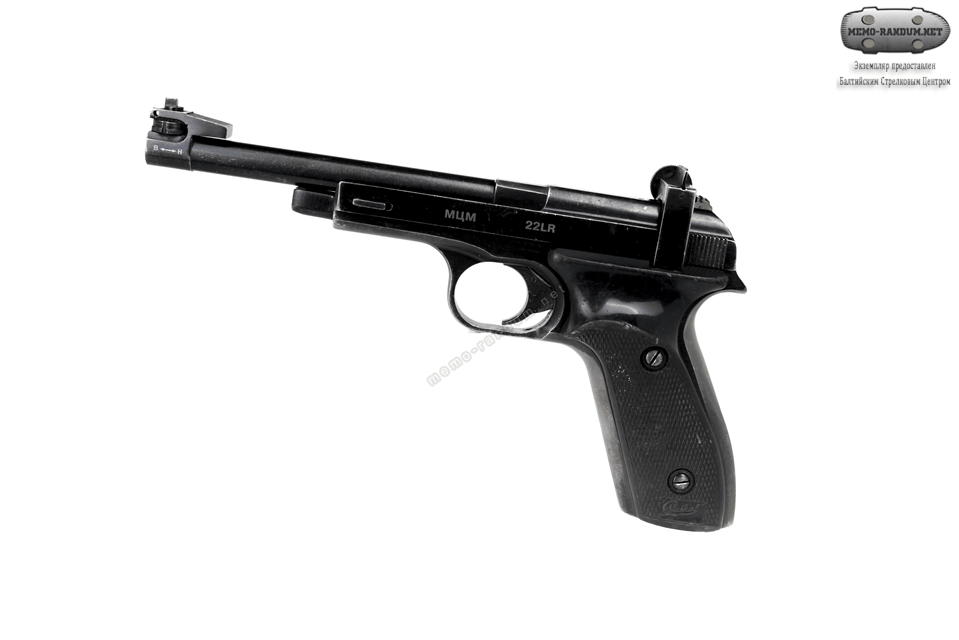

Пистолет малокалиберный стандартный МЦМ
Тип:

Спортивно-целевой самозарядный пистолет

Страна:

 СССР

История службы
Принят на вооружение:

1950

История производства
Конструктор:

М. В. Марголин

Разработан:

1946 – 1948

Производитель:

Ижевский механический завод

Годы производства:

1948 – настоящее время

Характеристики
Масса, кг:

0,9

Длина, мм:

245

Длина ствола, мм:

152

Патрон:

.22LR

Калибр, мм:

5,6

Принципы работы:

свободный затвор

Начальная скорость
пули, м/с:

305—510

Прицельная дальность, м:

25

Вид боепитания:

магазин на 10 (МЦ 1), 5 или 6 (МЦМ, МЦУ) патронов

Прицел:

регулируемый Открытый прицел

источник статьи: wikipedia.org

Образец предоставлен:Балтийским Стрелковым Центром
РФ, 190121, Санкт-Петербург,
ул. Александра Блока, д.5
+7 (812) 714-10-01 mail@tirspb.ru
Выражаю особую благодарность за содействие и поддержку:
Директору Центра – Суровову Виталию Владимировичу
Заместителю директора Центра – Татарникову Станиславу Николаевичу
Всему коллективу Балтийского Стрелкового Центра

Что собой представляет мелкокалиберное оружие

Мелкокалиберные ружья являются классическим примером того, что определяющим фактором является патрон, а не само оружие. Все дело в том, что патрон кольцевого воспламенения 22-го калибра (он же 5,6 миллиметровый) произвел настоящую революцию, в значительной мере снизив стоимость выстрела. Боковое воспламенение и использование запрессованного в закраину гильзы зарядом (по сути, капсюль-воспламенитель выполняет функцию гильзы), позволило создать около 10 разновидностей патронов, под которые уже и были созданы специальные ружья.

Затвор продольно-скользящий, болтовой, упрощенного типа. Это обусловлено тем, что патрон маломощный и стебля упора рукоятки для перезарядки вполне достаточно.

Мелкашки могут быть оснащены магазином, хотя однозарядные модели тоже весьма популярны. Прицел закрепляется на ствольной коробке и позволяет вести реально прицельную стрельбу на расстоянии до 100 метров.

Принципиально мелкокалиберное охотничье оружие принято разделять на две группы:

  • гладкоствольное;
  • нарезное.

У гладкоствольного оружия ствол имеет гладкую поверхность внутри. Для того, что бы зарядить такую винтовку ствол надо «переламывать». Различен и тип ударно-спускового механизма, он может быть ударным или курковым. Кроме того, гладкоствольное оружие может иметь различное расположение стволов (параллельно или вертикально).

Практически все охотники, так или иначе, начинали когда-то с него, поскольку первые пять лет именно такое гладкоствольное оружие позволено иметь начинающему охотнику и только по истечении пяти лет пользования им, у охотника появляется возможность получить разрешение на нарезное. Очевидно, что с появлением нарезов внутри канала ствола убойная сила мелкашки возрастает. Также в значительной мере возрастает и прицельная дальность с 40 до 75-100 метров.

Предназначение

Изначально мелкокалиберное оружие использовалось для военных целей, но со временем спектр использования заметно увеличился. На практике мелкокалиберное нарезное оружие применяется не только для охоты. Достаточно много моделей создано для занятий стрелковым спортом и биатлоном. Охотники, как правило, используют нарезное мелкокалиберное оружие для охоты на небольших животных.

Особенно любят использовать мелкокалиберную винтовку охотники на пушных зверей, поскольку входящее отверстие от пули минимально портит ценный мех. Опытные охотники утверждают, что для того, что бы правильно использовать это оружие требуется приличная практика, но это себя в дальнейшем полностью оправдывает.

Тульская «восьмёрка»

В начале 30-х годов конструктор Д.М. Кочетов разработал удачную конструкцию малокалиберной винтовки, которую под обозначением ТОЗ-8 стали выпускать на Тульском оружейном заводе (ТОЗ). Именно ТОЗ-8 на долгие годы в СССР стала армейским тренировочным оружием метких стрелков и первым инструментом начинающего снайпера

Помимо положительного экономического эффекта при расходовании боеприпасов, такое оружие имело высокий гарантийный ресурс ствола, что не менее важно при интенсивной стрелковой подготовке. У различных моделей ТОЗ-8 она составляет от 12 000 до 14 000 выстрелов, что в сравнении с живучестью СВД в 6000 выстрелов даёт двукратное преимущество

Винтовка ТОЗ-8-01, доработанная в наши дни reibert.info

Используя предыдущий опыт по конструированию и эксплуатации малокалиберных винтовок, Кочетов усовершенствовал конструкцию затвора, сохранив существовавшие ранее технологию изготовления ствола, ствольной коробки и ложи. Передняя часть затвора была срезана до половины, с двух сторон сделаны пазы, в которых помещались выбрасыватель и гильзодержатель. Уменьшенные размеры позволили закрыть тыльную часть ствольной коробки крышкой, предохраняющей от пороховых газов, образующихся при разрыве гильз из-за неудовлетворительного качества тогдашних патронов. Также был введён вкладыш, который позволял при необходимости делать и магазинные винтовки с незначительными переделками на базе данного образца.

Интересен такой параметр оружия под малокалиберные патроны как эффективная дальность стрельбы. Так, в наставлениях указывается, что предельная дальность полёта пули патрона .22LR составляет ни много ни мало 1200-1600 м, при этом сохраняя свою убойную силу на дистанции 800 м. Возможно, такие данные могут показаться завышенными при прицельной дальности ТОЗ-8 всего в 250 м. При этом каждая новая модель малокалиберной винтовки при неизменной длине ствола со временем теряла эти самые заветные метры. Так, прицельная дальность ТОЗ-8М составляла уже 200 м, а у ТОЗ-8-01 и ТОЗ-12 — всего 100 м. Именно цифра в 100 м на сегодняшний день считается максимальной дальностью эффективной стрельбы из таких малокалиберных винтовок.

Использование ТОЗ-8 при подготовке метких стрелков внутренних войск mvd.gov.by

Помимо военного прошлого семейства тульских винтовок конструкции Кочетова, имеются сведения об использовании в силовых структурах и других малокалиберных винтовок, таких как СМ-2 с диоптрическим прицелом или ТОЗ-18 с оптическими прицелами ПО 2,5×20 или ПО-1М.

Работа деталей и механизмов пистолета Марголина МЦМ

В боевом состоянии затвор установлен в крайнем переднем положении. Взведенный курок отведен назад и удерживается в такой позиции благодаря пружине. Боек входит в проем в передней части щитка затвора. Для выброса гильз есть экстрактор, который снабжен отражателем. После нажатия на спусковой крючок УСМ приводиться в действие, курок под действием боевой пружины ударяет по бойку. Последний, в свою очередь, прокалывает капсюль патрона.

После выстрела все детали изделия приходят в действие под влиянием пружин. Это приводит к смещению шептала к затыльной части. В свою очередь, возвратная пружина сжимается под воздействием затвора. Одновременно происходит выброс гильзы. Дойдя до крайнего заднего положения, затвор под влиянием пружины начинает двигаться вперед. В этот момент новый патрон выхватывается из магазина и помещается в патронник. Происходит запирание. Во время хода затвора также осуществляется взвод курка.

Заряжание пистолета Марголина МЦМ

  • Зарядить коробчатый магазин десятью патронами;
  • Подсоединить магазин к пистолету;
  • Затвор отвести в крайнее заднее положение и отпустить.

Постановка курка с предохранительного взвода на боевой у пистолета Марголина МЦМ

Для постановки оружия в боевое положении из режима предохранительного взвода достаточно оттянуть курок вверх до характерного щелчка. После чего необходимо взвести курок снова.

Постановка курка с боевого взвода на предохранительный у пистолета Марголина МЦМ

Это не требует много усилий. Для начала необходимо зажать в пальцах внешнюю часть курка и удерживая его надавить на спусковой крючок. Произойдет срабатывание внутренних механизмов и шептало за счет действия собственной пружины упрется в тыльную часть ствольной коробки. Теперь можно отпустить курка и перестать давить на спусковой крючок.

Выстрел пистолета Марголина МЦМ

Для осуществления выстрела следует надавить на спусковой крючок. Он начинает вращаться на оси и направляет тягу назад. В это время пружина сжимается. Спусковая сила давит на ромбическую зону шептала и смещает его назад.

Это приводит к освобождению пружины курка и под ее действием он бьет по ударнику. Тот, получив усилие от удара, двигается на несколько миллиметров вперед и разбивает капсюль патрона. Происходит выстрел и пороховые газы выталкивают пулю из гильзы и уводят ее по стволу. Одновременно под действием энергии затвор начинает отходить.

Разряжание пистолета Марголина МЦМ

Чтобы разрядить пистолет МЦМ, выполните следующие действия

  • установите предохранитель в позицию «предохранение»;
  • извлеките магазин;
  • удалите патрон из патронника;
  • переведите предохранитель в позицию «огонь»;
  • нажмите на спусковой крючок;
  • разрядите магазин и верните его на место.

Рекомендуем к прочтению → Автоматический пистолет Калашникова АПК-42: История создания, разработка, конструкция

ПМ

Стартовый пистолет ПМ был создан на базе легендарного пистолета Макарова. Он абсолютно точно копирует боевую модель, в том числе и его функциональные качества. Он изготавливается из стали, для ручки используется прочный пластик. В комплект входит стандартный для ПМ магазин.

Характеристики пистолета модели МР-371 (ПМ):

  • калибр – 9 мм;
  • магазин на 8 патронов;
  • масса – 730 граммов (без имитаторов – 630);
  • длина – 162 мм;
  • высота – 115 мм;
  • ширина – 30 мм;
  • тип боеприпасов – пластмассовые имитаторы патронов (в комплект входит 30 штук).

Такой сигнальный пистолет совершенно безопасен. Его используют для создания шумового эффекта или привлечения внимания. Оружие различается по комплектации:

  • если имитаторы пластмассовые, то перезарядка производится вручную после каждого выстрела;
  • стальные имитаторы полностью воспроизводят процесс выстрела: извлечение и выброс патрона, а также досылание боеприпаса в патронник.

Более ранняя модель, выпущенная на Ижевском оружейном заводе, – стартовый пистолет ИЖ-СПЛ. Надежный советский сигнальный многозарядный пистолет может быть украшением любой коллекции оружия. Достаточно редкая модель, выполненная из стали.

Тактико-технические характеристики (ТТХ)

Основные ТТХ пистолета Марголина приведены в таблице:

Масса оружия, кг
Без патронов0.9
С патронами0.94
Длина, см
Оружия24.5
Ствола15.2
Используемые патроны22LR
Начальная скорость полета патронов, м/с305
Дальность, м25
Прицельные элементыОткрытого плана, настраиваемые

Патроны к пистолету

Патроны для пистолета МЦМ нужно брать «длинные» с калибром 5.6 мм (22LR). У них кольцевой тип воспламенения с дульной энергией 70-90 Дж. Благодаря снижению отдачи это положительно отражается на обучении. Если сравнивать с боевыми припасами, то патрон для этого изделия прост в создании, а потому стоит дешевле.
