Как собрать винтовку
Как присоединить ствол со ствольной коробкой к ложе
1. Продень указательный палец правой руки под перемычку ствольной коробки и вложи ствол со ствольной коробкой в ложу.
2. Наложи на ствол ствольную накладку и надень нижнее ложевое кольцо, отодвигая его до тех пор, пока оно не застопорится защелкой.
3. Вставь снизу в окно ложи магазинную коробку спусковой скобой назад и зазерни отверткой винт упора и хвостовой винт (хвостовой винт — длинный — заверни сзади, а винт упора — короткий — заверни спереди).
4. Поверни отверткой на пол-оборота стопорные винты.
5. Одень на переднюю часть ложи верхнее ложевое кольцо крючком назад и продвинь его до тех пор, пока сосок защелки не заскочит в отверстие ложевого кольца.
Как собрать затвор
7. Присоедини выбрасыватель к стеблю затвора, для чего повернуть выступ кольцевого основания выбрасывателя так, чтобы он встал между двумя вырезами стебля затвора, и поставить на него выбрасыватель приливом с пазом так, чтоб зацеп выбрасывателя был обращен в сторону передней части затвора (боевой личинки); затем нажать большим пальцем правой руки на пружинную часть выбрасывателя, а указательным пальцем левой руки приподнять зацеп выбрасывателя и продвинуть выбрасыватель доотказа назад в сторону рукоятки, после чего, вращая вьи брасыватель, поставить его против рукоятки, одновременно наблюдая, чтоб выступ выбрасывателя вошел в полукольцевой паз передней части стебля затвора (боевой личинки).
8. Присоедини уредохранитель к соединительной муфте, для чего нужно вставить стержень предохранителя в отверстие соединительной муфты.
9. Одень боевую пружину на ударник и введи срезанную часть ударника с сухарными выступами в овальный канал соединительной муфты со стороны нарезной ее части.
10. Поставь флажок предохранителя отвесно (так же, как и при разборке).
11. Упри боек ударника в деревянный предмет и, наложив палец правой руки на флажок предохранителя, нажми на соединитель пую муфту, пока конец ударника с сухарными выступами полностью не выйдет из соединительной муфты.
12. Не отпуская соединительной муфты, одень курок на конец ударника выступом курка вниз и поверни курок на четверть оборота, пока выступ ударника не войдет в продольный паз соединительной муфты.
13. Введи ударник с боевой пружиной в канал стебля затвора и заверни нарезную часть соединительной муфты в стебель затвора доотказа.
Как вложить затвор в ствольную коробку
14. Возьми затвор правой рукой за рукоятку. Поверни выбрасыватель вправо доотказа и, оттянув левой рукой затворную задержку, вставь затвор в канал ствольной коробки, утопив подаватель подающею механизма, закрыть затвор. Спустить курок с боевого взвода.
Чистка и смазка винтовки
15. Чистка винтовки производится тем же порядком, как и винтовки образца 1891/30 г.
16. Для чистки канала ствола используются шомпола от двух винтовок, которые свинчиваются между собой. Принадлежность для чистки должна быть исправна, а все смазочные и обтирочные материалы чисты и доброкачественны.
17. Для чистки и смазки винтовки применяются:
а) щелочный состав для очистки порохового нагара и чистки деталей винтовки, подвергавшихся действию пороховых газов (ствол, затвор, ствольная коробка);
б) летняя ружейная смазка — для смазывания деталей винтовки после чистки;
в) зимняя ружейная смазка — для смазывания затвора, ударника с пружиной и канала ствольной коробки после чистки в холодное время года (зимой); эта смазка обеспечивает работу затвора только до температуры минус 30—35°С (мороза);
г) смазка № 21—густая смазка светложелтого цвета, похожая на вазелин; эта смазка обеспечивает безотказную работу оружия до минус 50—55°С (мороза);
для смазки деталей винтовки взять кусочек чистой ветоши, пропитать смазкой, отжать ее, а затем обтереть этой ветошью, детали оружия так, чтобы смазка покрывала поверхность-детали ровным тонким слоем;
при употреблении смазки № 21 наблюдать, чтобы на смазываемых деталях не оставалось комков смазки;
д) чистые и мягкие тряпки или хлопчатобумажные концы — для чистки, обтирания и смазки деталей винтовки; пакля, очищенная от кострики,—для чистки канала ствола;
е) щетинные ерши — для смазки канала ствола и патронника после чистки.
Mauser SR97 снайперская винтовка
Снайперская винтовка серии RPA Rangemaster 7.62 / 7.62 STBY / .338 / .50
В 2001 году компания RPA International Ltd представила созданную на базе своих матчевых винтовок первую снайперскую винтовку «полицейского» типа под патрон 7.62х51 НАТО, получившую обозначение RPA Rangemaster 7.62.
Снайперская винтовка «DSR-1»
Снайперская винтовка DSR-1 (Defensive Sniper Rifle 1) разработана в Германии фирмой AMP Technical Services с учётом опыта, полученного при разработке винтовки Erma SR-100.
Снайперская винтовка «Blaser R 93 LRS 2 / Blaser Tactical 2»
Немецкие высокоточные снайперские винтовки Blaser R 93 LRS 2 и Blaser Tactical 2 разработаны фирмой «Blaser» на базе винтовки Blaser R 93 Tactical и построены по одной схеме.
Снайперская винтовка «Sauer S 205 Phantom / Sauer ATLR»
Немецкая снайперская винтовка Sauer S 205 Phantom предназначена для вооружения полицейских подразделений и спортивно-прикладной стрельбы.
Снайперская винтовка «HK SL8 / HK SL9SD»
Учитывая интерес военных к HK SL8 фирма Heckler&Koch выпустила военную модификацию SL8 с интегрированным глушителем — Heckler&Koch SL9SD.
Снайперская винтовка «HK SR9»
Полуавтоматическая винтовка Hekler und Koch SR9 разработана на базе штурмовой винтовки Hekler und Koch 91 в начале 1990-х годов.При разработке HK SR9 отдельные части были заимствованы у снайперских винтовок HK MSG90 и HK PSG1.
Снайперская винтовка «Mauser SR-93»
Снайперская винтовка Mauser SR-93 была разработана известной германской компанией Mauser Werke в начале 1990-х годов.
Снайперская винтовка «Mauser 86SR»
Снайперская винтовка Mauser 86SR была разработана в середине 1980-х годов германской оружейной компанией Mauser Werke для замены винтовки Mauser SP66.
Снайперская винтовка «Mauser SP66»
Снайперская винтовка Mauser SP66 была разработана в 1976 году на основе спортивной винтовки Маузер М66 Супер Матч.Винтовка Mauser SP66 получила широкое распространение и использовалась полицейскими и военными формированиями многих стран, в том числе Германии (ФРГ), Италии и Израиля.
Снайперская винтовка «Walther WA 2000»
Снайперская винтовка WA-2000 была разработана немецкой фирмой Carl Walther Waffenfabrik в начале 1970-х годов как специализированное оружие для полиции и противотеррористических подразделений.
Историческая и техническая презентация
Немецкий солдат с его Karabiner 98K оснащен гранатомет нагруженной винтовке гранатой в северной Франции в 1944 году
Затем немецкие солдаты определили карабин как винтовку, ремень которой крепился сбоку. Это укороченная версия винтовки Маузера образца 1898 года, использовавшаяся во время Первой мировой войны , с меньшим весом и, следовательно, более управляемая . Kar98k заряжается из магазина Mauser калибра 7,92 мм на пять патронов . Эта винтовка – очень мощное оружие хорошего размера и маневренное.
Во время Второй мировой войны это оружие было функциональным эквивалентом американского Springfield M1903 , но уступало американскому Garand, способному вести полуавтоматическую стрельбу . Добавление оптического прицела к Kar98k (например, Zielfernrohr39 и ZF41) позволяет создать очень хорошую высокоточную винтовку.
Механизм Mauser 1898 и 98k – это знаменитая система Mauser . она высоко ценится охотниками и стрелками благодаря множеству калибров, предлагаемых брендами, использующими эту надежную и простую систему (Parker Hale 1000, 1100, 1200 и т. д.). Производство этой винтовки было таким, что сегодня можно найти огромное количество новых оригинальных запчастей. Система Mauser до сих пор остается знаком качества и надежности.
Особое внимание было уделено простоте обслуживания этого оружия, большая часть разборки для текущей чистки может выполняться без инструментов. Стальная шайба на прикладе представляла собой упор, который использовался для поддержки конца пружины ударника для разборки всей ударной системы, ее очистки или замены компонентов.. Древесины , используемые с 1934 до конца 1938-1939 были твердый грецким орехом, то после отсутствия качества древесины, мы прибегли к буковому дереву (или другому) клееный брус , запас был сделан из полосок дерева , склеенных горячим
Эта техника позволила ему быть прочным, как массив дерева, но немного тяжелее ореха. Ранние военные образцы имеют затыльник (металлическая часть, контактирующая с плечом стрелка), плоский и прикрученный к концу приклада, в следующих сериях есть ограждающая пластина (см. Фото) для компенсации относительной хрупкости используемых материалов. они не растрескиваются при использовании оружия в качестве тарана или в рукопашном бою.
Древесины , используемые с 1934 до конца 1938-1939 были твердый грецким орехом, то после отсутствия качества древесины, мы прибегли к буковому дереву (или другому) клееный брус , запас был сделан из полосок дерева , склеенных горячим. Эта техника позволила ему быть прочным, как массив дерева, но немного тяжелее ореха. Ранние военные образцы имеют затыльник (металлическая часть, контактирующая с плечом стрелка), плоский и прикрученный к концу приклада, в следующих сериях есть ограждающая пластина (см. Фото) для компенсации относительной хрупкости используемых материалов. они не растрескиваются при использовании оружия в качестве тарана или в рукопашном бою.
В ходе конфликта отделка оружия постепенно пришла в упадок: фрезерованные детали штамповались и сваривались, оружие упрощалось.
Конструкция и принцип действия
«Маузер 98к» представляет собой укороченную нарезную винтовку, оснащенную магазином на 5 патронов. Для перезарядки используется классический скользящий затвор с механизмом запирания (три боевых упора). Магазин имеет шахматное расположение патронов, благодаря чему он спокойно размещается в ложе винтовки. Также модель отличается следующими конструктивными особенностями:
- Предохранитель флажкового типа с тремя положениями. Если рычажок находится в левом положении, то это значит, что оружие готово к бою. Верхнее размещение говорит о том, что стрелок может работать с затвором, а также наполнять магазин патронами. Ну а правое положение сигнализирует о запирании затвора и том, что произвести выстрел не получится.
- Экстрактор — механизм для удаления стреляных гильз. В «Маузере 98К» он представлен в виде единой детали с одним зубцом. Такая конструкция не только повышает прочность детали, но и полностью устраняет вероятность двойной подачи патронов, ведь экстрактор не вращается, а находится в одном и том же положении.
- Штык клинового типа. Длина клинка составляет 250 мм, а ширина — 25 мм. Длина всего штыка составляет не более 380 мм. Такая деталь использовалась солдатами для того, чтобы вступать в рукопашную схватку с противниками. Хотя некоторые версии оснащались специальным парадным штыком, имеющим рукоятку в виде головы орла.
- Антабка — специальная деталь для крепления ремня. Представляет собой металлическое кольцо, неотделимое от ложи. Пряжка также имеет металлический каркас, поэтому ремень ни за что не порвется, даже если оружие зацепится обо что-то во время передвижения. Сам ремень обычно выполнялся из кожи, которая была расшита красивыми нитями.
- Шомпол и пенал с чистящими приспособлениями. Первый полностью соответствует размерам ствола, так что его длина варьируется от 25 до 35 сантиметров. Почему об этом говорится в разделе про конструкцию оружия? Да просто потому, что шомпол и пенал — это своеобразные детали винтовки, которые находятся под стволом и в прикладе.
Принцип работы и система перезарядки винтовки мало чем отличается от остальных «болтовок». Сперва стрелок нажимает на спусковой крючок, после боек бьет по капсюлю, тем самым воспламеняя порох в патроне. Чтобы перезарядить винтовку, необходимо повернуть личинку затвора, после чего открыть затворную раму. Стреляная гильза вылетит из патронника под действием экстрактора. Ну а как только стрелок начнет закрывать затвор, произойдет подача нового патрона из магазина. Механизм запирания сработает тогда, когда личинка опустится в нижнее положение.
Дополнительные приспособления
Конструкторы постоянно работали над увеличением возможностей Маузера 98к, создавались различные дополнительные приспособления:
- Дульные гранатометы;
- Насадки на ствол для стрельбы из-за угла;
- Прицелы.
Весной 1942 года командование Вермахта приняло решение о принятии на вооружение ружейного гранатомета. Гранатомет Gewehrgranat Geraet 42 предназначался для Маузера 98к, он крепился с помощью хомута из стали, стрелял на расстояние до 250 м.
Для гранатомёта выпускалось семь видов гранат, различающихся по назначению: осколочные, кумулятивно-осколочные, дымовые, осветительные и пр. Для парашютистов была сконструирована более легкая и простая в использовании модель гранатомета GG/Р40. Она крепилась к винтовке по принципу штыка.
В 1943 году была разработана насадка, позволяющая вести стрельбу из-за угла, модели Krummlauf (кривой или изогнутый ствол).
В этот период очень актуальным был вопрос ведения боя в условиях городских улиц. Насадка крепилась при помощи хомута. В дальнейшем подобные насадки использовались в штурмовых винтовках.
Охотничьи берданки
После снятия винтовки Бердана с вооружения русской армии оружие все еще продолжало находиться в учебных заведениях в качестве тренировочного карабина для стрельбы или рукопашного боя. Однако большая часть Берданок была покрыта консервационной смазкой, упакована и отправлена в мобилизационный резерв. Лишь в начале XX века оружейным заводам разрешили переделывать винтовку в охотничье оружие. Первым идею подхватил Тульский оружейный завод.
Всего за несколько лет оружейный рынок наполнила недорогая, но довольно качественная конверсионная продукция, которая была доступна практически каждому охотнику. Ценник на Берданку варьировался в районе 20 рублей, в то время как средняя зарплата у рабочего составляла около 60 рублей. Патроны калибра 10,75 также стоили относительно недорого — коробка на 100 штук обходилась охотникам всего в 6 рублей.
Цена на винтовку Бердана немного подскочила после того, как оружие было переделано в гладкоствольное и стало называться Фроловкой. Такое оружие активно применялось для охоты на пернатую дичь и пушного зверя, а также обладало большими возможностями для модернизации. Максимальный калибр охотничьих фроловок был двенадцатым (18,5 мм), однако чаще всего русские охотники покупали универсальный 16-й калибр (16,8 мм).
Закат военной карьеры винтовки
Казалось бы, что после списания нескольких миллионов копий Берданок, их утилизация оставалась лишь вопросом времени. Однако легендарной винтовке вновь пришлось принять участие во Второй мировой войне. Хотя фронтовиков Берданкой все-таки не вооружали, поскольку на то время уже существовало немало модифицированных образцов трехлинейки (винтовки Мосина). Зато среди тыловиков оружие было распространено очень широко.
Несмотря на то, что оружие было давно списано и имело возраст более полувека, оно отлично зарекомендовало себя во время обороны важных стратегических пунктов. Берданка продемонстрировала свой высокий потенциал, поэтому им заинтересовались производители-кустарники. Однако больше в войнах карабин не применялся — на этом его военная карьера была окончена.
Кустарное производство
Производство и продажа самодельных Берданок началась еще до Первой мировой войны. Однако именно после того, как оружие вновь показало свой потенциал в боевых действиях, производители-кустарники стали массово производить модификации старой винтовки. Наибольшей популярностью пользовались именно фроловки 16, 16, 28 и 32 калибров. Производители старались не только улучшить их технические характеристики, но и изменить внешний вид. Для этого на металл наносился слой никеля, а также украшение в виде гравировки или клейма. На оружейном рынке до сих пор можно найти немало самодельных винтовок Бердана, которые являются настоящим произведением искусства.
Берданка-фроловка 32 калибр.
Заводские сборки ружья
Основным производителем фроловок на базе Берданки стал Тульский оружейный завод. Компания даже организовала специальную мастерскую, которая занималась рассверливанием старых моделей и отливкой новых гладкоствольных стволов следующих калибров:
- 12 (18,5 мм);
- 16 (16,8 мм);
- 20 (15,6 мм);
- 24 (14,7 мм);
- 28 (13,8 мм);
- 32 (12,7 мм).
Самыми популярными калибрами считались 16-й и 20-й, поскольку они лучше всего подходили для нужд российского охотника. Более мелкие варианты — 28-й и 32-й калибры в основном производились под заказ. Двадцать четверка и вовсе считалась настоящей редкостью и выпускалась в основном в штучных версиях. Ну а 12-й калибр стал появляться чуть позже остальных, когда Америка навязала России моду на охоту именно этим патроном.
Также мало кому известно, что ТОЗ выпускал в свое время несколько винтовок Бердана, использующих для стрельбы патрона 44 калибра (Винчестер). Однако таких винтовок было настолько мало, что сейчас о них практически никто не упоминает.
Как разобрать винтовку
Как отделить штык и шомпол
1. Если к винтовке примкнут штык, то нажми большим пальцем левой руки защелку на рукоятке штыка и, обхватив рукоятку штыка правой рукой, отдели его от ствола.
2. Отвинти шомпол (при использовании шомпола для чистки свинти два шомпола из двух винтовок).
Как отделить затвор
3. Поверни правой рукой рукоятку затвора и, отведя влево большим пальцем левой руки затворную задержку, расположенную с левой стороны и задней части ствольной коробки, извлеки затвор за рукоятку назад.
Как отделить ствол со ствольной коробкой от ложи
4. Поставь винтовку отвесно. Нажми большим пальцем правой руки на защелку верхнего ложеного кольца (рис. 6) и сними верхнее ложевое кольцо вверх.
5. Поверни отверткой стопорные винты винтов упора и хвостового до совпадения срезов на их головках с головками винта упора и хвостового винта и выверни отверткой винт упора и хвостовой винт.
6. Отдели магазинную коробку вместе с подающим механизмом вниз, взявшись правой рукой за спусковую скобу.
7. Поставь винтовку отвесно дулом кверху и, утопив большим пальцем правой руки защелку нижнего ложевого кольца (рис. 6), сними кверху нижнее ложевое кольцо.
8. Сними ствольную накладку (рис. 6) со ствола.
9. Вставь указательный палец правой руки под перемычку ствольной коробки и, придерживая ложу левой рукой, отдели кверху ствол со ствольной коробкой.

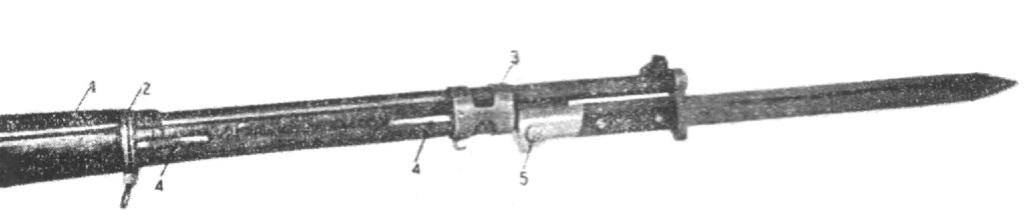

Рис. 6.
1 — ствольная накладка; 2 — нижнее ложевое кольцо; 3 – верхнее ложевое кольцо; 4 — защелка ложевого кольца; 5 — защелка штыка.
Рис. 7.
1 — винт упора; 2 – стопорный винт винта упора; 3 – хвостовой винт; 4 – стопорный винт хвостового винта.
Как разобрать затвор
10. Если нужно разобрать затвор, то до извлечения затвора из ствольной коробки поставь отвесно флажок предохранителя и только после этого извлеки затвор, как сказано в пункте 3.
11. Возьми затвор в левую руку. Утопи большим пальцем левой руки стопор соединительной муфты (рис. 8 и 9) затвора, а правой рукой отвинти соединительную муфту от стебля затвора вместе с курком, ударником и предохранителем, вращая соединительную муфту справа налево.

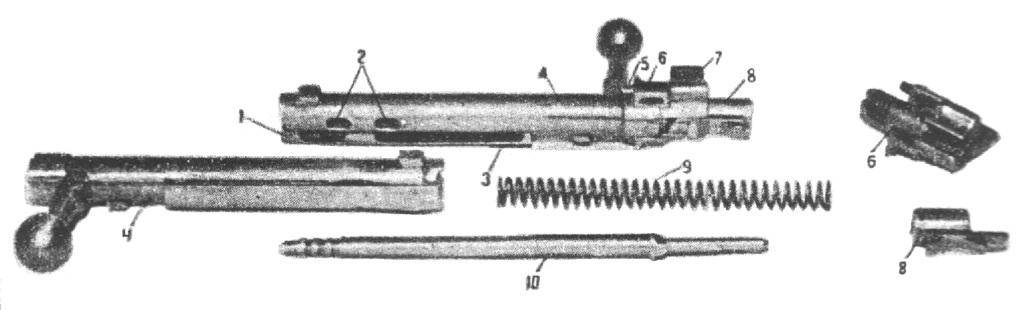

Затвор собранный — сверху; части затвора — снизу
1-3 – выбрасыватель; 2 — окна стебля; 4 — стебель затвора; 5 – стопор; 6 — соединительная муфта;
7 — предохранитель; 8 — курок; 9 — боевая пружина; 10 — ударник.
12. Обхвати соединительную муфту правой рукой так, чтобы указательный палец находился на флажке предохранителя. Упри боек ударника в деревянный предмет и, нажимая на соединительную муфту, сожми боевую пружину до полного выхода курка, после чего поверни курок на четверть оборота и отдели его от ударника.
13. Сними с ударника боевую пружину и отдели от соединительной муфты предохранитель, повернув его доотказа направо.
14. Если нужно отделить от стебля затвори выбрасыватель, то возьми стебель затвора в правую руку и, поворачивая выбрасыватель вправо указательным пальцем левой руки, подними и выведи выступ выбрасыватели из кольцевого паза передней части затвора, нажми большим пальцем правой руки на его пружинную часть и подай выбрасыватель вперед.
Телескопические прицелы
Винтовки, предназначенные для снайперов, дополнительно оснащались телескопическими прицелами, позволяющими вести стрельбу по удаленным объектам. Ими было оснащено до двухсот тысяч Маузеров 98к. Вот некоторые из них:
- Прицел ZF 39 (Zielfernrohr 1939) был принят на вооружение германской армии в 1939 году. Этот тип называли «четырёхкратник», т.к. он давал увеличение изображения в четыре раза. В дальнейшем это название получили другие типы прицелов. Прицел устанавливали над затвором. Совершенствованию конструкции прицела уделялось много внимания;
прицел ZF 41 (Zielfernrohr 41) или ZF 40 и ZF 41/1 приняли на вооружение летом 1941 года, вскоре после вторжения в Советский Союз. Он давал увеличение в 1,5 раза, не мешал зарядке магазина. Карабины Маузер 98 к с этим прицелом появились у солдат в конце 1941 года. Они считались не снайперскими из-за прицела с небольшим увеличением, а винтовками повышенной точности. Прицел ZF 41/1 выпускался до конца войны;
Прицел ZF 4 (или ZF 43, ZFK 43 и ZFK 43/1) появился в 1943 году, он имел четырехкратное увеличение, был надежен, его производство обходилось недорого. Конструкторы прицела взяли за основу советский прицел ПУ.Изначально его планировали использовать как дополнительное приспособление к винтовке G 43, но ее выпуск в необходимых количествах не был осуществлен. Прицел был приспособлен для оснащения Маузера 98 к. Часть прицелом устанавливали на особых креплениях в виде стрелы, которые в небольших количествах стали выпускать в конце войны.
Главные плюсы карабина Mauser 98k по сопоставлению с винтовкой Мосина
Так какая же винтовка лучше: германская Mauser 98k либо русская «трехлинейка»? Они были разработаны приблизительно в одно время, имели похожий калибр патрона и свойства.
Германская винтовка имеет ряд неопровержимых преимуществ: она удобнее, в ней нет выступающего магазина, предохранитель очень эргономичен. Необходимо подчеркнуть патрон, который употреблялся на Mauser 98k. Конкретно отсутствие фланца на гильзе обеспечило многие достоинства винтовки.
Разборка германской винтовки была обычной и не добивалась дополнительных инструментов.
Не считая того, винтовка Мосина имела наименее удачный приклад, который больше подходил для штыкового боя, чем для четкой стрельбы. При перезаряжании винтовку следовало отымать приклад от плеча, что снижало скорострельность и сбивало прицел. «Трехлинейка» имела тугой и длиннющий спуск, не содействующий увеличению меткости стрельбы. Российскую винтовку нужно было пристреливать со штыком, по другому точка попадания сдвигалась в сторону, носить же винтовку всегда со штыком было очень неловко. С течением времени штык расшатывался, что значительно снижало меткость.
Рамочная обойма, которая использовалась на «трехлинейке» не содействовала скорости заряжания в бою.
Это только главные недочеты винтовки Мосина. Да, она была очень надежной, имела мощнейший патрон и была обычной в изготовлении. Но уже на начало Первой мировой войны она не была самой современной, на момент начала 2-ой мировой войны ее можно смело именовать устаревшей.
Mauser KO-98 M1 k8*57 1938г
KO-98 M1 калибра 8*57 — оригинальный карабин Mauser 98K 1938 года выпуска с оригинальным прицелом. Отечественные клейма отсутствуют. В неплохом состоянии. Винтовка имеет затвор с двумя передними и одним задним упорами. Площадь упоров достаточно велика. Угол подъема рукояти 90 градусов. На корпусе затвора имеются отверстия, куда стравливаются пороховые газы при их прорыве со стороны патронника, уберегая стрелка от травмирования. Магазин внутренний, патроны располагаются в шахматном порядке. При израсходовании патронов, затвор становится на задержку. УСМ нерегулируемый. Механические прицельные приспособления мушка и прицельная планка, разбитая до 2000 м. Чудеса наблюдаются с УСМ, спусковой крючок которого может быть жестким, мягким, с очень коротким или, наоборот, длинным ходом. Все это проверяется только практическим путем. Эргономика ложи винтовки далека от современных стандартов, как самобеглая повозка от «Мерседеса»: тяжелая с неудобным хватом. Наклон рукояти слишком пологий, поэтому при длительном выцеливании может возникать дискомфорт в кисти. Металлический затыльник приклада – это не лучший гаситель отдачи, которая довольно значительная. Зачем нужен резиновый затыльник, когда металлическим лучше крошить черепа … При стрельбе с расстояния 100 м результат предсказуемый — стандартом немецкой армии считались винтовки с диаметром рассеивания пуль на 100 м в 82 мм, что было нормой для 1930х гг. Приобретение КО98М1 интересно со многих позиций. Во-первых, можно получить мощную охотничью винтовку по разумной цене. Во-вторых, КО98М1 это историческое оружие, живая легенда, в том числе и отечественной истории. Добавим сюда сверхпрочную конструкцию винтовки, надежнейший затвор. Аргументами «против» являются дороговизна боеприпасов к этому оружию; большой вес и неудачная, по современным понятиям, эргономика, трудности установки оптического прицела, неудачный предохранитель. Ближайшим конкурентом является винтовка Мосина, при том, что недостатков у последней гораздо больше. К сожалению, патроны калибра 8х57 IS не столь популярены, поэтому цена «кусается». Ранее выбор был ограничен боеприпасами зарубежного производства (в России наиболее распространены патроны Sellier & Bellot (Чехия) и Norma (Швеция)). но сегодня патрон появился и в линейке Техкрим. «Техкрим» решил проблему мелкосерийного производства очень изящно — для производства 8х57IS используются «разукомплектованные» немецкие боеприпасы, находившиеся на военных складах, а теперь списанные за ненадобностью. Карабин КО-98 М1 используется для охоты на мелких и средних копытных и хищников. Поражение целей возможно на дистанциях до 1500 метров при использовании оптики и до 300 метров с наружными прицельными приспособлениями. Характеристики: Калибра: 8*57 Вес с прицелом: 4590 гр.; Длина: 1115 мм; Длина ствола: 785 мм; Скорость пули винтовки Маузер 98: 880 м/с; Прицельная дальность Маузер 98: 2000 м; Конструктор: Вильгельм и Пауль Маузеры; Вид боепитания: неотъёмный двухрядный магазин на 5 патронов; Принципы работы: скользящий затвор, УСМ ударного типа; Разработана: 1935 год (Karabiner 98 kurz); Год выпуска: 1938.
Если Вас заинтересовало данное ружье — уточните цену! В наличии имеются две винтовки.
Основные характеристики штык-ножа маузер
Клинок от винтовки «Маузер 98к», считается одним из самых массовых в производстве, выпушено было около 15 миллионов экземпляров, и не одной компанией, и даже не одной страной.
Это было озвучено для понимания величайшего многообразия и вариаций немецкого штыка. По этой причине и есть отдельные коллекционеры – штык ножа маузер 98к.
Штык нож к винтовке маузер 98к.
Но как не посмотри, все же присутствуют общие характеристики для этих клинков. Нож маузер состоит из цельной стальной пластины и расширяется ближе к рукояти. На основании клинка имеется гарда.
Рукоять состоит из двух пластин, прикрученных винтами. Навершие имеет проем для закрепления к винтовке, а также фиксирующую кнопку. Почти все штыки были с полуторной заточкой, но это не преграда для изготовления кинжальной заточки.
Для более детальных подробностей будет лучше привести несколько конкретных примеров. И уже исходя из них, читателю станет более понятно, и с размерами, и с их назначением:
Штык-нож к карабину Mauser К98, примером для его изготовления послужил штык «S84/98».
Клинок носили на левом бедре, ножны металлические, черного цвета. Солдаты и другие боевые чины, могли приобрести за свои средства парадный вариант.
У него рукоять была сделана под орлиную голову. Технические характеристики были таковы: общая длина 38,4 см; клинок 25,2 см; ширина клинка 2,5 см; обух 5,5 мм.
- Саперный штык «М-1898/05», клинок имел долы с обеих сторон, заточка односторонняя. Рукоять состояла из ореховых щечек, крепились к хвостовику двумя винтами. Общая длина его была 50,2 см, а клинок 36,8 см. Ножны металлические, с крючком на конце.
- Штык-нож «Gewehr 24 (t)», клинок имеет долы с обеих сторон, заточка односторонняя. Рукоять состояла из двух деревянных щечек, а в головке имелся Т-образный вырез и пружинная застежка. Крестовина прямая, ножны стальные с крючком на конце. Общая длина 43,5 см, длина клинка 30 см, а ширина 2,3 см.
- Парадный штык образца 1898 года изготовленный фирмой «HertraQualitat» в 1933-1942 гг. Приобретался на средства самих военнослужащих. Вариаций его было достаточно много, накладок на рукоять также не счесть. Клинок прямой стальной, никелированный, заточка односторонняя, по одному долу с двух сторон.
Штык-нож от винтовки «Mauser 98К» образца 1898 года выпускался с 1915 по 1945 года. Но в производстве был небольшой промежуток, он пришелся с 1919 по 1926 года.
Были разновидности с пилой на обухе, парадные и наградные варианты. Общими чертами можно назвать: длина общая 40,5 – 38,1 см; клинок 25,1 – 25,4 см; обух 2,6 см.
Крепление штык-ножа маузера
Ножны были также нескольких вариантов, для боевых клинков, это обязательно металлические черные ножны с крючком для зацепа штыка. А парадные и наградные имели ножны из кожи со встроенными в них металлическими держателями.
Один из вариантов крепления штык ножа маузера 98к.
Но практически все модели чехлов, имели некоторые отличительные черты. У них было кожаное основание, которое образовывало петлю для ремня. И наличие специального кармашка, который способствовал стойкости фиксации. В вермахте было несколько вариантов чехлов.
Имелись некоторые отличия пехотного варианта и, к примеру, кавалерийского. Но в 1939 году, чехлы выдавались всем солдатам, было слишком много утеряно штык-ножей во время пехотных походов.
При производстве можно было наблюдать комбинирование кожи с матерчатым материалом. Но кармашек и ремешок, всегда оставались исключительно кожаными.
Значение штык-ножа маузера сегодня
Несмотря на то, что некоторые страны используют этот «антикварный экспонат» на вооружении. Он больше представляет историческую ценность.
Есть отдельные коллекционеры, которые собирают штыки именно 84/98 годов выпуска.
Технические характеристики
Главной гордостью карабина Mauser 98K являются его тактико-технические характеристики, которые практически ничем не уступают современным винтовкам. Во многом боевые показатели остались схожи с моделью Кар-98, однако ввиду того, что длина ствола была немного уменьшена, другие показатели также получили некоторые изменения. Вот таблица с ТТХ, взятая из оружейного паспорта:
| Характеристика: | Параметр: |
|---|---|
| Калибр | 7,9 мм |
| Патрон | 7,9 mm S-Patrone |
| Длина ствола | 600 мм |
| Общая длина | 1100 мм |
| Скорострельность (боевая) | 15 выстрелов в минуту |
| Прицельная дальность | 1500 метров |
| Начальная скорость пули | 878 м/сек |
| Емкость магазина | 5 патронов |
| Вес оружия | 3,7 кг |
Точность боя у Mauser 98K заслуживает отдельного упоминания. При стрельбе с дистанции в 100 метров разброс пуль составляет не более 3,5 сантиметров, что делает это оружие отличной винтовкой для снайперской стрельбы. Хотя возможность крепления оптики у стандартной версии отсутствует — придется самостоятельно монтировать кронштейн Вивера или прицельную планку «ласточкин хвост», или выбирать одну из охотничьих модификаций.
