Ракетный комплекс «Калибр-НК» — основные ТТХ и история создания

Контейнерные ракеты — отражение атаки в период угрозы

Предназначением контейнерного комплекса является вооружение гражданских судов в период внешних угроз. Располагаясь вблизи берега, они прикроют побережье от десантных судов. При наличии автомобильных и железных дорог они становятся мобильными противокорабельными комплексами, которые способны остановить противника на расстоянии не менее ста пятидесяти и более километров. Поэтому для обороны данные комплексы являются высокоэффективными.

Одного только “Калибра” достаточно, чтобы заменить морскую авиацию и флот. Скромная цена комплекса является очень конкурентоспособной по сравнению с дорогой техникой из Западной Европы. Комплекс прекрасно подойдет для немецких подводных лодок, испанских фрегатов, итальянских вертолетов и другого вооружения. Даже Объединенные Арабские Эмираты также активно присматриваются к комплексам.

«Размер имеет значение»

Можно ли создать флотскую крылатую ракету с такой дальностью? Технически — вполне, никаких неразрешимых проблем не видно. В теории, достаточно просто увеличить топливные баки.

Один из главных плюсовкалибров» — их унификация по пусковым установкам с другими ракетами. То есть хочешь — стреляй ракетойКалибр» по берегу, хочешь — другой ракетой по кораблям. А то и ракетой-торпедой. Причём почти с любого надводного корабля или подлодки. А то и с мирного контейнера — внешне неотличимого от миллионов других.

Я хотел бы передать привет…» Зона поражениякалибрами» восточного побережья США(источник фото)

Стрелять можно по любой наземной цели(конечно, неподвижной) в радиусе пары тысяч километров от места старта. Причём носителейкалибров» может быть очень много — устанешь их все отслеживать. А перехватывать ракеты как прикажете? Поставить зенитные комплексы у каждого забора? Грозное могущество налицо.

А теперь что — придётся все пусковые установки переделывать? Учитывая, что для нашего флота уже испытывается гиперзвуковая ракетаЦиркон» — и тоже с неизвестными пока габаритами.

Вспомним недавнюю историю. Советский Союз уже наступал на такие грабли — когда чуть ли не каждая ракета требовала себе отдельного корабля, а тот — уникального эллинга для строительства, поскольку в обычные верфи не лез. Сколько стране стоил такойзоопарк» — страшно себе представить.

Но пока волноваться рано. Во-первых, мы действительно не имеем официальных подтверждений. Будет определённость — будет и более детальная диванная аналитика.

Во-вторых, не факт, что новая ракета — это действительно модернизированныйКалибр», а не другоеизделие». Во время оно легендарный конструктор Андрей Николаевич Туполев уже провернул похожий фокус — предложив вместо бомбардировщика Ту-22 Ту-22М. Получился совершенно новый самолётпод флагом» модернизации. Причём Ту-22М успешно служили десятки лет — и служат до сих пор. Возможно, и здесьраскрученный бренд» используют для облегчения финансирования и упрощения пояснений.Видели „Калибр“? А теперь мы сделаем такой же, только ещё лучше!»

Зачем такая ракета вообще нужна? В зарубежнойПопулярной механике» уже клевещут, что она можетподстраховывать» создание нового стратегического бомбардировщика нового поколения, он же ПАК ДА. То есть не выгорит с бомбардировщиком — тогда вот вам ракета, которая дотянется куда надо и без самолёта.

Причём с ядерной боеголовкой — что сразу переполошило зарубежную прессу. Например,Евроньюс» уже сейчас боится, что такие ракеты поставят на грузовики или стационарные наземные установки — грозить европейским городам. А это же нарушение договора о РСМД! Правда, США из него и так выходят — но это же Россия! Ей нельзя!

Но мы пока торопиться с выводами не будем. Если проектКалибра-М» получится, в своё время нам расскажут и покажут. Если не получится — тогда и волноваться не о чем. Будем ждать.

Ком­плекс ра­кет­но­го ору­жия Club-K

Характеристики ракет, которые используются в комплексе «Калибр», позволяют не только гарантировано поражать наземные и морские цели, но они могут изменить саму тактику использования подобного оружия.

Впервые ракетный комплекс Club-K был продемонстрирован в 2009 году на Азиатской выставке вооружений, и он произвел настоящий фурор. Дело тут вот в чем. Этот комплекс представляет собой самый обычный транспортный морской 40-футовый контейнер. В него помещены четыре ракеты 3М-14Э, 3М-54Э или 3М-54Э1. Отличить его от настоящего контейнера практически невозможно.

Контейнер с ракетами можно установить на любой грузовик, железнодорожную платформу, судно. Отличить его от «мирного» аналога невозможно. Более того, такой ракетный контейнер можно отправить к берегам любой страны и произвести ракетный пуск в непосредственной близости от цели. Никакая ПРО в этой ситуации не поможет, просто не хватит времени.

Отследить все контейнеры, которые курсируют в Мировом океане просто невозможно, счет идет на сотни тысяч. Для любых средств технической разведки подобные ракетные комплексы незаметны. Угрозу может представлять любой гражданский корабль. Океаны всегда надежно защищали США от внешних врагов. Если же это оружие попадет в руки американских недоброжелателей, то океаны из защитного рубежа превратятся в угрозу.

Не стоит забывать, что крылатые ракеты представляют большую проблему для средств ПВО.

Комплекс Club-K стоит сравнительно недорого, всего 15 миллионов долларов, американских экспертов более всего беспокоит тот факт, что Россия предлагает это оружие всем странам, которые могут пострадать от политики США. Не имея возможности соперничать с американской военной мощью в открытую, эти страны могут использовать Club-K, как оружие возмездия. Для этого просто следует подвести контейнер с ракетами к американским берегам на расстояние ракетного залпа.

Эксперты Пентагона уже выразили уверенность, что если бы такое вооружение было у Саддама Хусейна в 2003 году, то вторжение в Ирак вряд ли состоялось.

При этом запретить экспорт подобного вооружения Запад не может. Оно не подпадает под запреты. Дальность поражения комплекса Club-K составляет «всего лишь» 200-300 км.

Комплексы уже купила Индия и Китай, проводятся переговоры с еще несколькими странами.

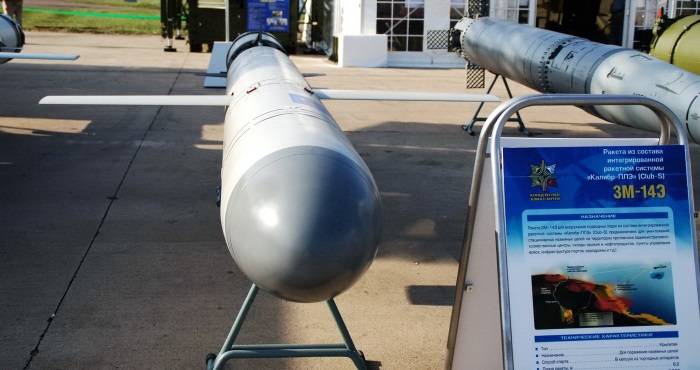

Описание ракеты 3М-14Э

Ракеты 3М-14Э служат для поражения наземных и надводных целей. Эта ракета может поражать не только корабли противника, но и объекты, находящиеся на суше: узлы управления, аэродромы, склады, объекты инфраструктуры. Она также имеет нормальную аэродинамическую схему, ее трапециевидные крылья раскрываются после запуска маршевого двигателя.

3М-14Э имеет две ступени: стартовую и маршевую. Стартовая ступень обеспечивает запуск ракеты, ее разгон. Она оснащена твердотопливным двигателем. Затем открываются воздухозаборники, и включается турбореактивный двигатель маршевой ступени, который обеспечивает полет ракеты на основной части ее траектории. На этом участке она развивает околозвуковую скорость. Дальность полета — 300 км.

Система наведения – комбинированная, она состоит из инерционной навигационной системы, РЛГСН, а также использует коррекцию с помощью сигналов спутников ГЛОНАСС или GPS.

Вес боевой части составляет 450 килограмм. Существует опция воздушного подрыва. Над морем полет происходит на высоте 20 метров, над сушей – 50-150 метров. Ракета может обходить зоны со сложным рельефом или области слишком насыщенные средствами ПВО противника. Для этого в ее полетное задание вносят специальные точки поворота.

От идеи до воплощения

К полутора тысячам километров, преодолёнными «Калибрами» на пути к сирийским базам террористов, стоит добавить более 30 предшествующих лет. Тогда, в далёком 1983 году специалисты ОКБ «Новатор» под руководством генерального конструктора Льва Вениаминовича Люльева приступили к разработке противокорабельной ракеты «Альфа».

Прообраз «Калибра» — крылатая ракета «Альфа» В дальнейшем «Альфа» стала своеобразной «матрёшкой», из которой в разное время на свет появились противокорабельная ракета 3М54, крылатая ракета «Гранат» и её продолжение — универсальная система «Калибр», оснащённая КР 3М14, а также противолодочной 91 Р1 (РТ2).

Характеристики

Когда заходит речь об универсальности ракет «Калибр», имеются ввиду несколько параметров. Все модификации – трёхступенчатые, твердотопливные, все имеют одинаковый диаметр – 533 мм (мировой стандарт), что позволяет запускать их с помощью универсального цилиндрического стартового модуля, который устанавливается на соответствующих носителях.

Так, например, для надводного корабля предусмотрены 2 варианта – под палубой и на палубе. В первом случае это будет вертикальная пусковая установка, а во втором – под некоторым углом к горизонту. Подводные лодки могут производить пуск со своих торпедных аппаратов.

У всех типов боевых «Калибров» (3М-54Э, 3М-54Э1 и 3М-14Э) одинаковая скорость – от 0,8М на марше до 2,9М при подлёте к цели, траектория полёта и система наведения. Есть небольшие отличия в стартовой массе, весе боеголовки и дальности полёта.

Характеристики ракет 3М-54, 3М-541 и 3М-14 являются секретной информацией и их нет в открытом доступе. По некоторым данным дальность ракеты 3М-14 составляет 2600 километров.

Свои преимущества ракетная система «Калибр» с блеском продемонстрировала при нанесении удара по объектам военной инфраструктуры «ИГ» в Сирии. В операции принимал участие ракетный корабль «Дагестан».

Траектория главного удара

Если говорить о первых двух массированных ударах с применением «Калибр-НК», то не исключено, что ввиду большого количества атакуемых целей (11 и 7 соответственно), а также высокоинформативной подстилающей гористой безлюдной местности при полете ракет из акватории Каспийского моря к провинциям Ракка, Идлиб и Алеппо для каждой группы скорее всего прокладывались собственные маршруты. Можно полагать, что планировавшие эти операции военные специалисты имели определенные возможности для моделирования оптимальных траекторий ударов и по результатам поражения назначенных целей, зафиксированных средствами объективного контроля, могут сравнить эффективность работы системы наведения КРМБ над местностями с различным рельефом.

Необходимо отметить, что 51 пуск «Калибров» с ВПУ надводных кораблей и торпедных аппаратов подводной лодки прошел в штатном режиме. Это уже убедительное свидетельство определенного совершенства и надежности нашего оружия. Для сравнения: в 1991 году во время операции «Буря в пустыне» у ВМС США пуск девяти КР «Томагавк» не состоялся из-за сбоя на борту, а у шести ракет отказы произошли сразу же после выхода из ВПУ.

Поскольку боевое применение российских КРМБ в Сирии было первым, стоит напомнить о проблемах, выявленных в аналогичной ситуации с американскими «Томагавками» в Ираке в 1991 году. Среди проявившихся тогда существенных недостатков эксперты отмечали длительное время подготовки полетных заданий для КР, оснащенных рельефометрической или корреляционной системой наведения по цифровой карте местности (на маршевом участке) и оптико-электронной системой наведения (на конечном участке), даже при наличии необходимых изображений.

В ряде случаев малоинформативная равнина без достаточных ориентиров или же поверхность, способствующая маскировке объекта поражения, заставляли американских военных выбирать одинаковые маршруты подхода ракет к назначенным целям. При наличии у ВС Ирака средств ПВО это вело к потерям и уменьшению наряда атакующих крылатых ракет. Вполне естественно, что за время их нахождения на вооружении ВМС США недостаток устранили, а саму технологию подготовки полетных заданий для различных регионов кардинальным образом усовершенствовали.

Если же говорить о КРМБ «Калибр», то для российских военных специалистов опыт подготовки боевых полетных заданий для этих ракет, применяемых в Ближневосточном регионе, стал первым и, надо полагать, весьма ценным. Сирийский рельеф Сирии по сравнению с иранским и иракским, где проходили траектории полета «Калибров» при нанесении двух первых ударов из акватории Каспийского моря, более ровный, особенно в районе обширного плато, на котором располагались атакуемые цели.

По словам генерального директора корпорации «Тактическое ракетное вооружение» Бориса Обносова, опыт сирийской операции будет учтен при разработке новых боеприпасов: «Это новый информационный массив, который мы получили. Потому что одно дело – учения и испытания, а другое – применение в реальной обстановке. Причем на театре военных действий, который отличается от наших полигонов. Там совсем другой температурный режим, другая подстилающая поверхность, иные условия влажности. В определенные часы в нижних слоях атмосферы возникает марево. Ясно, что это накладывает особенности на работу средств наведения, например использование лазерной подсветки целей».

Первое боевое применение на сирийском ТВД КРМБ 3М-14 «Калибр», как, собственно, и новейших крылатых ракет воздушного базирования типа Х-101, позволило получить объективные данные, которыми ранее российские военные и оборонная промышленность не располагали. И это дорогого стоит, поскольку позволяет самым тщательным образом проанализировать боевую эффективность нового высокотехнологичного оружия и внести необходимые усовершенствования в его конструкцию, аппаратные и программные средства.

Аспект

Основной проблемой использования КР против сухопутных объектов было несовершенство систем наведения. Именно поэтому крылатые ракеты очень долго относились к противокорабельному оружию. Радиолокационные системы наведения отлично различали надводные корабли на фоне ровной морской поверхности, но для поражения наземных объектов они не годились.

В разработку отечественного противокорабельного ракетного оружия были вложены огромные ресурсы. Так появились ПКР «Гранит», «Малахит», «Москит» и «Оникс». Сегодня Россия обладает наиболее совершенными образцами противокорабельных крылатых ракет, ничего подобного нет ни у одной армии и военного флота мира.

/Валерий Половинкин, д.т.н., профессор;
Николай Новичков, к.т.н., vpk-news.ru/

Описание ракеты 3М54Э и 3М541Э

Рассмотреть крылатые ракеты, находящиеся на вооружении комплекса «Калибр», можно на примере характеристик ПКР 3М-54Э и 3М-54Э.

Эти крылатые ракеты морского базирования предназначены для вооружения подводных лодок и предназначены для поражения вражеских судов.

Обе ракеты имеют нормальную аэродинамическую схему, они максимально унифицированы.

Размах трапециевидного раскрывающегося крыла составляет 3,1 метр. ПКР 3М-54Э имеет три ступени: стартовую, маршевую и боевую. Ракета 3М-54Э1 оснащена двумя ступенями, боевая ступень у нее отсутствует. За счет этого увеличена дальность ее полета.

Стартовая ступень обеспечивает старт ПКР и ее разгон, в кормовой части ракеты размещены решетчатые стабилизаторы, стартовая ступень оснащена твердотопливным двигателем.

Затем включается маршевый двигатель, который работает большую часть полета ракеты (у 3М-541М – весь полет), обеспечивая околозвуковую скорость. В маршевой ступени расположен турбореактивный двигатель ТРДД-50Б. На этом участке траектории ракета летит на высоте 15-20 метров.

На расстояние 30-40 км от объекта происходит захват цели головкой наведения ракеты. 3М-54Э делает горку, вторая ступень отделяется. Включается твердотопливный двигатель первой ступени, который разгоняет ее до скорости примерно 1000 км/ч. Двухступенчатая 3М-54Э1 перед заходом на цель выполняет специальный противоракетный маневр.

Обе модификации ракеты оснащены инерциальной системой навигации и радиолокационной головкой самонаведения. Боевая часть 3М-54Э – 200 кг, а 3М-54Э1 – 400 кг. БЧ проникающая с подрывом на необходимой глубине, она обеспечивает надежное поражение цели. Дальность полета 3М-54Э составляет 220 километров, а дальность 3М-54Э1 – 300 км.

«ТАСС уполномочен заявить»

Во вторник неназванный источник заявил ТАСС, что в России разрабатывается новейшая высокоточная крылатая ракетаКалибр-М» корабельного базирования. С максимальной дальностью стрельбы более 4,5 тысяч километров. Причём научно-исследовательские работы уже профинансированы министерством обороны.

Новая ракета, как сообщается, будет больше обычногоКалибра», а вес её боеголовки приблизится к тонне. Можно будет уничтожать сухопутные цели как обычными боевыми частями, так и ядерными.

Важно отметить — пока никто, включая ТАСС, не имеет официальных подтверждений этой информации. Для сравнения: максимальная дальность обычногоКалибра» — около двух тысяч километров; масса боеголовки — примерно полтонны. Наш ответ знаменитымтомагавкам»

Наш ответ знаменитымтомагавкам»

Для сравнения: максимальная дальность обычногоКалибра» — около двух тысяч километров; масса боеголовки — примерно полтонны. Наш ответ знаменитымтомагавкам».

История создания

Ракеты семейства «Калибр» созданы на основе 2 проектов: разработанной на протяжении 1975 до 1984 год в СМКБ «Новатор» стратегической ядерной крылатой ракеты 3М10 с боевым радиусом 2,5 тыс. км и конкурса противокорабельных ракет «Альфа» (ОКР «Бирюза»).

Изначально в конкурсе ОКР «Бирюза» принимала участие лишь сверхзвуковая ракета ПКР «Яхонт», но ее создание затянулось, в результате чего ракета получилась весьма дорогой. Тога у проекта 3М10 появились проблемы из-за Договора о сокращении ракет малой и средней дальности. В 1986 году ОКБ «Новатор» в инициативном порядке предложил неядерную версию морского варианта ракеты «КС-122» на конкурс. Но по причине дозвуковой скорости атаки она не устроила приемную комиссию. Работы продолжились, и в 1990 году появилась новая версия со сверхзвуковым финишным ускорителем для успешно преодоления систем обороны врага. Но начавшийся развал СССР приостановил внедрение такого продукта. Ракеты семейства «Калибр» были разработаны на основе 2 проектов: созданной на протяжении периода с 1975 по 1984 год стратегической ядерной крылатой ракеты 3М10 с боевым радиусом 2,5 тыс. километров и конкурса противокорабельных ракет «Альфа» (ОКР «Бирюза») в СМКБ «Новатор».

Кроме того одновременно осуществлялась разработка противолодочного комплекса, построенного на базе «КС-122» для замены морально устаревших и громоздких комплексов «Раструб-Б» и «Водопад». Последний вариант ракеты этого направления продемонстрировали еще в 1997 году.

Ракеты семейства «Калибр» были представлены широкой публики на МАКС-93.

В начале 2020 года в СМИ появилась информация о начале работ по созданию модифицированной версии ракеты «Калибр-М». Журналисты заявили, что для ВМФ разрабатывалась нова высокоточная крылатая ракета «Калибр-М» корабельного базирования, имеющая максимальную дальность стрельбы больше 4500 км. Разработка ракеты проходила на этапе научно-исследовательских работ, а в качестве спонсора выступало Министерство обороны. Также стало известно, что новая ракета будет принципиально отличаться от тех, что уже входят на вооружение «Калибров». Основные отличия будут заключаться в габаритах и дальности стрельбы. Ракета окажется намного больше, а масса ее боевой части будет приближена к одной тонне. По мнению собеседника агентства, новой ракетой собираются оборудовать крупные надводные корабли: от фрегатов и атомные подлодки. «Калибр-М» используется для уничтожения сухопутных объектов и сможет нести как обычную, так и ядерную боевую часть.

На вооружении ВМФ РФ, по состоянию на 2020 год, стоит РК «Калибр». По информации из открытых источников, показатель максимальной дальности стрельбы крылатой ракеты 3М14 из состава такого комплекса, летящей на дозвуковой скорости, достигает примерно 2000 км. Для надводных кораблей создана модификация комплекса «Калибр-НК», тогда как для подлодок – «Калибр-ПЛ». В частности «Калибром», вооружаются корветы проекта 21631 «Буян-М», отечественные фрегаты проекта 22350, неатомные субмарины проектов 636.3 и 877, многоцелевые атомные подлодки проекта 885 «Ясень» и прочие корабли.

5 февраля 2020 года Минобороны Сергей Шойгу заявил о потребности в создании наземной модификации комплекса «Калибр» в течение двух следующих годов в связи с приостановкой участия США в ДРСМД.

Тактико-технические характеристики[ | код]

Тактико-технические характеристики ракет семейства «Калибр», стоящих на вооружении Вооруженных Сил России, доподлинно неизвестны.

По сообщениям от 2012 года, дальность стрельбы ракетами «Калибр» по морским целям составляет 375 км, по наземным — 2600 км.

По ряду других сообщений, дальность 3М14 составляет от 2000 км до 2600 км (в термоядерном боевом оснащении).

11 марта 2016 года на церемонии поднятия Андреевского флага на фрегате «Адмирал Григорович» командующий Черноморским флотом ВМФ РФ заявил, что данный корабль имеет область боевого воздействия в 800 тыс. км² при стрельбе по морским целям, и в 7 млн км² — при стрельбе по наземным объектам. Это говорит о возможности корабля поражать надводные цели в радиусе около 500 км, наземные — в радиусе около 1500 км (с неядерной боевой частью)..

19 октября 2017 года, выступая в рамках дискуссии в клубе «Валдай», Верховный главнокомандующий ВС РФ Президент России В. В. Путин назвал дальность полета КР «Калибр» морского базирования — 1400 км.

Как сообщили в начале февраля 2019 года высокопоставленные источники в госструктурах, дальность ракеты «Калибр-НК» морского базирования в случае переноса на сушу составит до 2,6 тыс. км.

Тактико-технические характеристики ракет в экспортном исполнении | код

Ракета	3М-54Э	3М-54Э1	3М-14Э	91РЭ1	91РТЭ2
Внешний вид
Длина, м	8,22	6,20	6,20	7,65	6,20
Диаметр, мм	533	533	533	533	533
Стартовая масса, кг	2000	1500	1770	2100	1200
Боевая часть	Проникающая фугасная200 кг	Проникающая фугасная400 кг	Осколочно-фугасная или проникающая фугасная 450 кг	Торпеда АПР-3МЭ	Торпеда МПТ-1УМЭ
Дальность полёта	220 км	300 км	300 км	50 км	40 км
Скорость полёта, в числах Маха (М)	На марше: 0,8 У цели: 2,9	0,8	0,8	2,5	2,0
Траектория (высота полета)	На марше: 20 м У цели: 10 м	20 м	Над морем: 20 м Над сушей: 50-150 м	Баллистическая	Баллистическая
Система управления	ИНС + РЛГСН	ИНС + РЛГСН	ИНС + РЛГСН + коррекция по данным ГЛОНАСС или GPS	ИНС	ИНС

Радиолокационная головка АРГС-54Э | код

АРГС-54Э предназначена для обнаружения и точного наведения крылатых ракет на надводную цель на конечном участке траектории полёта ракет 3М-54Э

Основные тактико-технические характеристики

• Может быть использована как при одиночном, так и при групповом применении ракет.
• Обеспечивает наведение ракеты на цель в секторе углов по азимуту ± 45°, по углу места — от +10° до −20°.
• Максимальная дальность действия — до 65 км.
• Может быть использована в любое время суток при температуре окружающего воздуха от −50 °C до +50 °C, в условиях дождя и тумана, волнении моря до 6 баллов.
• Массо-габаритные данные:
  • масса без обтекателя — не более 40 кг;
  • диаметр (максимальный) — 420 мм;
  • длина — 700 мм.

Радиолокационная головка АРГС-14Э | код

АРГС-14Э предназначена для точного наведения крылатой ракеты на наземные цели на конечном участке траектории полета ракет Club-N и Club-S в условиях противодействия.

Основные тактико-технические характеристики

• Может быть использована как при одиночном, так и при групповом применении ракет.
• Обеспечивает обнаружение наземных целей в секторе углов по азимуту ± 45°, по углу мест — от +10° до −20° по различным траекториям.
• Максимальная дальность действия — до 20 км.
• Может быть использована в любое время суток при температуре окружающего воздуха от +60 °C до −50 °C, в сложных метеоусловиях на любой географической широте.
• Массо-габаритные данные:
  • масса без обтекателя — не более 40 кг;
  • диаметр (максимальный) — 514 мм;
  • длина — 660 мм.

Радиолокационная головка АРГС-54Э

АРГС-54Э используется для выявления и точного наведения КР на наводную цель противника на конечном участке траектории полета ракет 3М-54Э.

ТТХ АРГС-54Э

• Может применяться как при групповом, так и при одиночном использовании ракет.
• Обеспечивает наведение ракет в секторе углов по углу места – от +10° до −20° и по азимуту ± 45°.
• Показатель максимальной дальности действия – до 65 километров.
• Может использоваться в любое время суток при температуре −50 °C до +50 °C, в условиях тумана и дождя, волнении моря до шести баллов.

Массогабаритные характеристики:

• длина – 700 мм;
• максимальный диаметр – 420 мм;
• масса без обтекателя – не больше 40 кг.

Радиолокационная головка АРГС-14Э

Она используется для точного наведения КР на наземные цели противника на конечном участке траектории полета ракет Club-N и Club-S в условиях противодействия.

Основные ТТХ:

• Может применяться как при групповом, так и при одиночном использовании ракет.
• Обеспечивает наведение ракет в секторе углов по углу места – от +10° до −20° и по азимуту ± 45° по разным траекториям.
• Максимальная дальность действия составляет до 20 км.
• Может использоваться в любое время суток при температуре −50 °C до +60 °C, в сложных метеорологических условиях на любой географической широте.

Массогабаритные характеристики:

• длина – 660 мм;
• максимальный диаметр – 514 мм;
• масса без обтекателя – не больше 40 кг.

Российская крылатая ракета, как эффективный элемент концепции ядерного сдерживания

Боевое применение российского «Калибра» осенью-зимой 2015 года наглядно продемонстрировало тактические возможности ракетного комплекса. Однако с точки зрения стратегического применения, российская разработка становится эффективным оружием, способным при необходимости нанести вероятному противнику ощутимые удары.

Боевые пуски ракет, пролетевших расстояние в 1500 км, показали, что российский ВМФ из районов Балтийского и Черного морей может контролировать Северный морской театр и Средиземноморский бассейн. Ракета, оснащенная ядерной боеголовкой в 10-15 кт, может пролететь 2-2,5 тыс. км. Причем запуск ее может быть совершенно неожиданным для вероятного противника, с борта обычной дизельной подводной лодки.

На крутых поворотах

Необходимо отметить, что в октябре и ноябре, когда наносили первые два удара «Калибрами», участвовавшая в сирийской операции морская группировка ВМФ России насчитывала десять кораблей: шесть – в Средиземном и четыре – в Каспийском морях. При этом в первой из этих акваторий ни один не был оснащен ударным ракетным комплексом «Калибр-НК». Возможность пуска из Восточного Средиземноморья появилась только в начале декабря, когда туда пришла подводная лодка «Ростов-на-Дону», переходившая к месту постоянного базирования на Черном море. В боекомплекте этой ДЭПЛ было четыре ракеты «Калибр-ПЛ», которыми субмарина и отстрелялась из подводного положения по наземным целям.

Затем в составе оперативного соединения ВМФ России, находящегося в Средиземном море, появились два малых ракетных корабля (МРК) «Серпухов» и «Зеленый дол», каждый из которых несет ударный комплекс с восемью ракетами «Калибр-НК».

На основе данных таблицы по применению КРМБ «Калибр» по целям ИГ в Сирии, а также общеизвестных картографических данных можно полагать, что наименее сложными были траектории ракет «Калибр-ПЛ», запущенных из Восточного Средиземноморья по двум целям в провинции Ракка, примерно в 325–350 км от побережья на обширном и ровном Восточном плато.

Подход к ним от побережья после пересечения ракетами береговой черты и первой коррекции бортовой инерциальной навигационной системы (ИНС) КРМБ не требовал дальнейшего сложного маневрирования, как это было при нанесении ракетных ударов по целям в той же провинции Ракка из акватории Каспийского моря, когда, очевидно, при формировании полетного задания приходилось учитывать весьма сложный горный рельеф Ирана и Ирака. Именно через территории этих двух стран проходили маршруты полета 44 КРМБ «Калибр», запущенных из Каспийского моря, и в ходе полета ракетам пришлось выполнить 147 поворотов на высотах от 80 до 1300 метров.

Вполне очевидно, что оптимальный полет к целям в провинции Ракка после выхода к береговой черте четырех ракет «Калибр-ПЛ», запущенных субмариной «Ростов-на-Дону», мог первоначально проходить в южной части Приморской низменности, которая протянулась узкой полосой вдоль сирийского побережья. Между ней и долиной реки Эль-Аси расположен горный хребет Ансария (Эн-Нусайрия), идущий параллельно берегу моря от границы с Турцией на севере и почти до границы с Ливаном на юге шириной порядка 65 км и высотой около 1200 метров. Поскольку у южной оконечности хребта расположен Триполийско-Хомский межгорный проход, то не исключено, что именно через него все четыре ракеты, пролетев в зоне 720-го пункта МТО ВМФ РФ в Тартусе, могли выйти в воздушное пространство над территорией Восточного плато Сирии курсом на назначенные цели в провинции Ракка.

В свою очередь при ударе из Восточного Средиземноморья тремя ракетами «Калибр-НК» по трем целям в провинции Алеппо полет ракет после пересечения береговой черты мог пролегать между границей Турции и северной частью хребта Ансария.
