История бортовых регистраторов или о чем может поведать черный ящик?

Где еще используют черные ящики?

Бортовой самописец — надёжный способ сохранить параметры передвижения и повысить безопасность сложной техники в будущем. Поэтому он используется не только в самолётах. Железнодорожные составы оснащаются локомотивными скоростемерами, которые работают по тому же принципу, что и самолётный прибор. Они запоминают скорость поезда, маршрут, погодные условия, считывают состояние рельсов. Автомеры устанавливаются в автотранспорте: грузовиках, автобусах, машинах. Это позволяет вовремя производить ремонтные работы техники, следить за безопасностью движения, а в случае спорных вопросов при расследовании использовать полученную информацию.

Современные средства контроля полёта и поездки остаются целыми и невредимыми в двух случаях из трёх. Лишь в самых исключительных случаях комиссия по расследованию может сказать, что чёрный ящик не нашёлся, или информацию с него невозможно считать.

Привет

Повторяю вопрос. Что такое черный ящик самолета?  Попробую пошутить и отвечу: ничего… И, строго говоря, ответ правильный. Потому что, во-первых, не черный, а, во-вторых часто даже и не ящик. Слушая какой-нибудь телевизионный репортаж о тяжелом летном происшествии, можно услышать что-то типа «ведутся поиски черных ящиков» . Что-то замысловатое и таинственное.

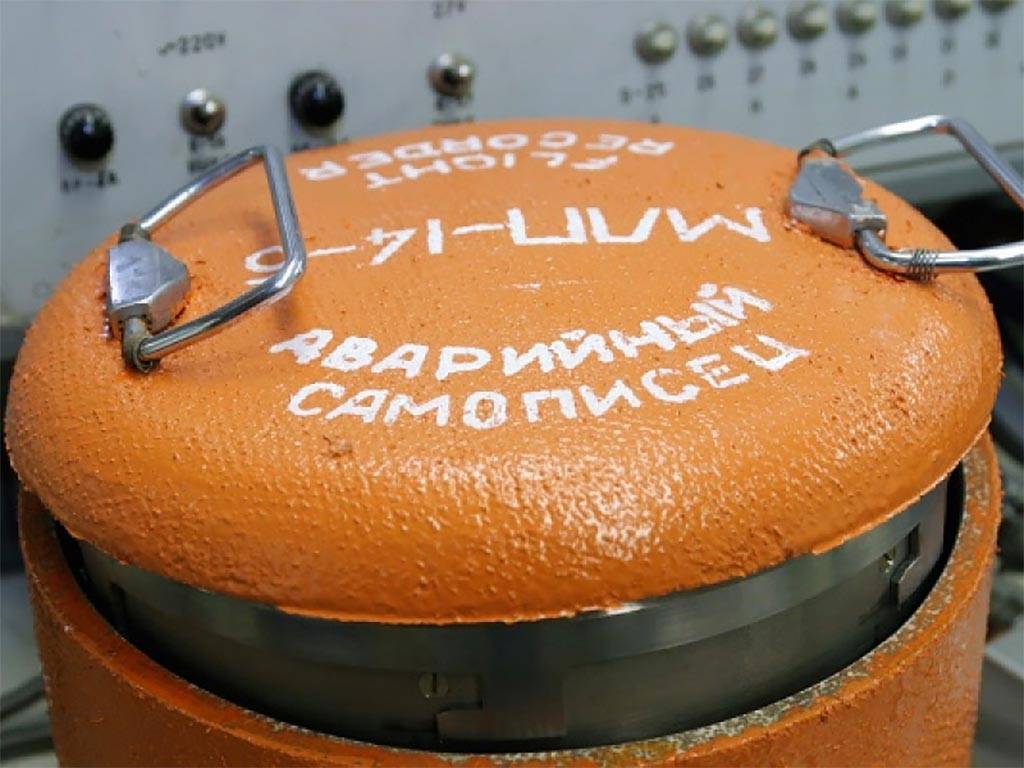

Аварийный регистратор полётных данных системы МСРП-12-96

На самом деле никакой тайны. На каждом современном летательном аппарате имеются технические средства объективного контроля – СОК. Обычно это бортовое устройство регистрации (БУР), которое фиксирует и сохраняет полетную информацию  и бортовой магнитофон (БМ), записывающий переговоры зкипажа. Вся эта информация используется для оценки действий экипажа во время выполнения полетного задания, для контроля и диагностики работы систем самолета и, в случае какого-либо летного происшествия, для помощи в поиске причин, приведших к этому происшествию. БУР – это комплекс электронных блоков и кабелей. Один из этих блоков обязательно является накопителем полетных данных. Вот этот самый накопитель и есть таинственный черный ящик самолета. Если говорят  о черных ящиках во множественном числе, то обычно  имеется ввиду еще накопитель бортового магнитофона. «Черный ящик» на самом деле окрашен в ярко оранжевый цвет. Делается это для того, чтобы в случае аварии и разрушения летательного аппарата он был визуально заметен. Для облегчения поисков в блоки даже часто встраиваются радиомаячки. Устанавливается накопитель чаще всего в хвостовой части самолета или даже в киле. Это сделано для того, чтобы по возможности избежать повреждений, ведь киль, например, часто при авариях остается малоповрежденным. Сам электронный блок обычно помещается в титановый бронекорпус, с использованием специальной термоизоляции, которая позволяет ему находиться при температуре  1100 градусов Цельсия 30-40 минут без внутренних повреждений.

пример цилиндрического накопителя данных

Оранжевая краска, кстати, тоже жаропрочная. Форма корпуса обычно цилиндрическая или шарообразная, если конечно это позволяет конструкция. Черный ящик самолета (вертолета) на самом деле очень полезный с практической точки зрения агрегат. А ведь еще не так давно летательные аппараты  строились без них. Во время Отечественной войны в Советском Союзе стали появляться самолеты на которых регистрировались по два-три параметра, Однако бурное  распространение БУР  началось в первой половине 60-х годов прошлого века в зарубежной  гражданской авиации. В СССР этим вопросом плотно занялись начиная с 1970 года после вступления в ИКАО. А произошло это потому, что по нормам ИКАО полет на международных линиях без средств объективного контроля запрещен. Первым государством законодательно закрепившим обязательность установки этой системы на все самолеты стала Австралия и именно австралийский ученый Дэвид Уоррен считается ее изобретателем.

Дэвид Уоррен, изобретатель “черного ящика”

Системы постоянно совершенствуются.  На старых  летатательных аппаратах  стояли  БУР, в которых параметры записывались чернилами по бумажной ленте. Понятно, какое тут могло быть качество и сохранность. Потом носителем информации стала фотопленка, а накопитель был по сути дела шлейфовым осциллографом. Сейчас в основном  используются магнитные накопители. Информация здесь записывается в цифровом виде, а носителем является магнитная лента или специальная проволока. Появляются уже и регистраторы нового поколения с твердотельным носителем информации. Это обеспечивает еще большую сохранность и качество. Растут также и возможности по количеству фиксируемых параметров. Если  система САРПП-12 могла регистрировать только 12 параметров, МСРП-64 соответственно 64, то ТЕСТЕР-У3 уже 256. Таким образом черный ящик самолета (а также вертолета и любого другого летательного аппарата) – это ярко-оранжевый часто цилиндрический или шарообразный агрегат. Служит вовсе не для сохранения тай ны, а как раз для ее раскрытия. Опять имеем несоответствие в

Да и ладно… В этой ситуации важно, чтобы этому ящику как можно реже приходилось выполнять свои аварийные задачи…

Фотографии кликабельны.

{lang: ‘ru’}

История

Самый первый эксплуатационный регистратор полетной информации был спроектирован и сконструирован в 1939 году французами Бодуэном и Юссено. Это был светолучевой многоканальный осциллограф. Принцип работы был следующим: изменение каждого параметра (скорость, высота и прочее) полета вызывало отклонение конкретного зеркальца, которое отражало тонкий луч света на передвижную фотопленку. Кстати, это одна из версий возникновения названия – черный ящик. Корпус самописца окрашивался в черный цвет, поскольку только так можно было защитить фотопленку от засветки. В 47-м году изобретатели создали фирму Societe Francaise des Instruments de Mesure. Компания стала известным производителем всяческого оборудования, включая и бортовые самописцы. Одно из самых популярных и известных изобретений организации – Safran SA.

Спустя шесть лет австралийский ученый Д

Уоррен, принявший участие в расследовании катастрофы британского пассажирского реактивного лайнера De Havilland Comet, начал задумываться над важностью записи переговоров экипажа во время возникновения аварийных ситуаций. Предложенное им устройство соединило в себе голосовой и параметрический самописцы и использовало для записи информации магнитную ленту, что позволяло многоразовую эксплуатацию. Регистратор Уоррена обволакивался асбестом и упаковывался в прочный стальной корпус (также одна из версий возникновения термина «черный ящик»)

Первый прототип устройства представили в 1956 году. Через четыре года правительство Австралии распорядилось об установке аварийных самописцев на все самолеты пассажирского применения. Вскоре подобные указы начали издаваться и в других странах

Регистратор Уоррена обволакивался асбестом и упаковывался в прочный стальной корпус (также одна из версий возникновения термина «черный ящик»). Первый прототип устройства представили в 1956 году. Через четыре года правительство Австралии распорядилось об установке аварийных самописцев на все самолеты пассажирского применения. Вскоре подобные указы начали издаваться и в других странах.

В дальнейшем речевой и параметрический регистраторы конструктивно разделили. Первый начали размещать в хвосте воздушного судна, а второй – в кабине. Но из-за того, что в катастрофе кабина чаще всего разрушалась сильнее, чем хвост самолета, речевой самописец также перенесли в хвост.

Какие параметры регистрируются?

Самописцы постоянно совершенствуются. Первые черные ящики считывали лишь 5 параметров: скорость, время, вертикальное ускорение, высоту и курс. Они фиксировались стилусом на одноразовую металлическую фольгу. Последняя фаза эволюции регистраторов относится к 90-м годам, когда в эксплуатацию ввели твердотельные носители. Современные самописцы способны фиксировать до 256 параметров. Вот некоторые из них:

  • Остаток топлива.
  • Мгновенный расход горючего.
  • Скорость тангажа.
  • Давление воздуха.
  • Угол крена.
  • Напряжение сети.
  • Положение рукоятки управления мотора.
  • Боковая перегрузка.
  • Отклонение элерон-интроцепторов.
  • Отклонение закрылков.
  • Отклонение штурвала.
  • Отклонение стабилизатора.
  • Отклонение элеронов.
  • Ход траверсы управления по тангажу, курсу и крену.
  • Ход штурвала.
  • Обороты двигателя.
  • Число оборотов двигателей.
  • Вертикальные и боковые перегрузки.
  • Истинная высота.
  • Барометрическая высота.
  • Скорость полёта и т.д.

Устройство черного ящика

Во время крушения самолет испытывает сильную нагрузку, которую можно сравнить с силой удара артиллерийского снаряда. Эта нагрузка приходится на всю конструкцию транспортного средства. Силу нагрузки на черный ящик можно сравнить со взрывом атомной бомбы. Основываясь на вышесказанном можно сделать вывод, что главной задачей инженеров стала разработка особого корпуса, который сможет выдержать экстремальную нагрузку. При разработке и сертификации данных устройств учитываются определенные стандарты. Требования к прочности первых устройств приравнивались к силе механического ускорения, равного тысяче «g». На сегодняшний день требования к этому показателю увеличились в три раза.

Для того чтобы снизить силу удара об земную поверхность, самописец изготавливается в виде цилиндра или шара. Для изготовления защитного корпуса используются титан и высокопрочные стальные сплавы

Рассматривая вопрос о том, из чего сделан черный ящик в самолете, необходимо обратить внимание на такой параметр, как факторы внешнего воздействия. Как правило, столкновение авиалайнера с землей сопровождается пожаром. Помимо этого, нужно учитывать, что самолет может упасть в море или океан

Это означает, что внешний корпус устройства должен выдерживать экстремальные температуры и давление. Именно поэтому конструкторы используют титан

Помимо этого, нужно учитывать, что самолет может упасть в море или океан. Это означает, что внешний корпус устройства должен выдерживать экстремальные температуры и давление. Именно поэтому конструкторы используют титан.

Современные регистраторы способны пролежать на дне моря более одного месяца и сохранить все записанные параметры. Внутри корпуса самописца установлены специальные платы, которые можно сравнить с жестким диском современного компьютера. Здесь следует отметить, что в некоторых самолетах до сих пор используются аналоги магнитофонов. Продолжение использования морально устаревших устройств объясняется тем, что они отвечают всем современным стандартам.

В корпус прибора вмонтировано несколько ультразвуковых маячков. Такие устройства используются для того, чтобы упростить поиск самописца, упавшего в воду. Радио и световые маяки позволяют упростить поиск регистратора в горах и скалистой местности. Каждое устройство отвечает всем современным стандартам качества. Для того чтобы обеспечить длительную работу маячков, используются специальные аккумуляторы.

Важно отметить, что сам аварийный маячок требуется лишь в случае крушения воздушного судна. Большинство лайнеров могут летать несколько десятков лет без единого происшествия. Для того, чтобы предупредить разрядку аккумуляторов, в корпус самописца встраивается специальный прибор, активирующий аккумуляторы после удара «ящика» об воду или землю

Для того, чтобы предупредить разрядку аккумуляторов, в корпус самописца встраивается специальный прибор, активирующий аккумуляторы после удара «ящика» об воду или землю.

В каждом лайнере устанавливается несколько экземпляров подобного оборудования. Такой подход объясняется соображениями безопасности. Как правило, ящик устанавливается в хвостовой части воздушного корабля. Выбор этой части лайнера далеко не случаен. Согласно статистическим данным, хвостовая часть лайнера практически не страдает в случае катастрофы. Эта часть конструкции остается целой даже в том случае, когда сам самолет разваливается на несколько частей.

Все бортовые самописцы изготавливаются по единому стандарту. На корпусе данного устройства размещается надпись «Самолетный регистратор». Чуть ниже размещается отметка, запрещающая вскрывать корпус устройства. Первые бортовые самописцы представляли собой закрытый железный короб, окрашенный в черный цвет. На сегодняшний день конструкторы используют яркие цвета для окраски короба, что значительно упрощает поиск устройства.

В самолете «черные ящики» располагаются, как правило, в хвостовой части фюзеляжа, которая статистически меньше и реже всего повреждается при авариях

Какую информацию фиксирует прибор

Компании, занимающиеся созданием воздушного транспорта, постоянно ведут работу над модернизацией рассматриваемого прибора. Первые регистраторы фиксировали лишь следующие параметры:

  1. Текущую высоту и скорость.
  2. Силу ускорения и выбранное направление.
  3. Общую продолжительность полета.

Современный черный ящик самолета устроен таким образом, что способен считывать текущую скорость, скорость оборотов двигателя и уровень давления воздуха. Помимо этого, учитывается уровень расхода и количество оставшегося топлива. Все вышеперечисленные показатели, позволяют узнать причины крушения летного средства.

Привет!

Повторяю вопрос. Что такое черный ящик самолета?  Попробую пошутить и отвечу: ничего… И, строго говоря, ответ правильный. Потому что, во-первых, не черный, а, во-вторых часто даже и не ящик. Слушая какой-нибудь телевизионный репортаж о тяжелом летном происшествии, можно услышать что-то типа «ведутся поиски черных ящиков» . Что-то замысловатое и таинственное.

Аварийный регистратор полётных данных системы МСРП-12-96

На самом деле никакой тайны. На каждом современном летательном аппарате имеются технические средства объективного контроля – СОК. Обычно это бортовое устройство регистрации (БУР), которое фиксирует и сохраняет полетную информацию  и бортовой магнитофон (БМ), записывающий переговоры зкипажа. Вся эта информация используется для оценки действий экипажа во время выполнения полетного задания, для контроля и диагностики работы систем самолета и, в случае какого-либо летного происшествия, для помощи в поиске причин, приведших к этому происшествию. БУР – это комплекс электронных блоков и кабелей. Один из этих блоков обязательно является накопителем полетных данных. Вот этот самый накопитель и есть таинственный черный ящик самолета. Если говорят  о черных ящиках во множественном числе, то обычно  имеется ввиду еще накопитель бортового магнитофона. «Черный ящик» на самом деле окрашен в ярко оранжевый цвет. Делается это для того, чтобы в случае аварии и разрушения летательного аппарата он был визуально заметен. Для облегчения поисков в блоки даже часто встраиваются радиомаячки. Устанавливается накопитель чаще всего в хвостовой части самолета или даже в киле. Это сделано для того, чтобы по возможности избежать повреждений, ведь киль, например, часто при авариях остается малоповрежденным. Сам электронный блок обычно помещается в титановый бронекорпус, с использованием специальной термоизоляции, которая позволяет ему находиться при температуре  1100 градусов Цельсия 30-40 минут без внутренних повреждений.

пример цилиндрического накопителя данных

Оранжевая краска, кстати, тоже жаропрочная. Форма корпуса обычно цилиндрическая или шарообразная, если конечно это позволяет конструкция. Черный ящик самолета (вертолета) на самом деле очень полезный с практической точки зрения агрегат. А ведь еще не так давно летательные аппараты  строились без них. Во время Отечественной войны в Советском Союзе стали появляться самолеты на которых регистрировались по два-три параметра, Однако бурное  распространение БУР  началось в первой половине 60-х годов прошлого века в зарубежной  гражданской авиации. В СССР этим вопросом плотно занялись начиная с 1970 года после вступления в ИКАО. А произошло это потому, что по нормам ИКАО полет на международных линиях без средств объективного контроля запрещен. Первым государством законодательно закрепившим обязательность установки этой системы на все самолеты стала Австралия и именно австралийский ученый Дэвид Уоррен считается ее изобретателем.

Дэвид Уоррен, изобретатель “черного ящика”

Системы постоянно совершенствуются.  На старых  летатательных аппаратах  стояли  БУР, в которых параметры записывались чернилами по бумажной ленте. Понятно, какое тут могло быть качество и сохранность. Потом носителем информации стала фотопленка, а накопитель был по сути дела шлейфовым осциллографом. Сейчас в основном  используются магнитные накопители. Информация здесь записывается в цифровом виде, а носителем является магнитная лента или специальная проволока. Появляются уже и регистраторы нового поколения с твердотельным носителем информации. Это обеспечивает еще большую сохранность и качество. Растут также и возможности по количеству фиксируемых параметров. Если  система САРПП-12 могла регистрировать только 12 параметров, МСРП-64 соответственно 64, то ТЕСТЕР-У3 уже 256. Таким образом черный ящик самолета (а также вертолета и любого другого летательного аппарата) – это ярко-оранжевый часто цилиндрический или шарообразный агрегат. Служит вовсе не для сохранения тай ны, а как раз для ее раскрытия. Опять имеем несоответствие в понятиях 🙂

Да и ладно… В этой ситуации важно, чтобы этому ящику как можно реже приходилось выполнять свои аварийные задачи…

Фотографии кликабельны.

Какие самописцы устанавливают на борту самолета?

Опыт применения чёрных ящиков привёл к появлению нескольких типов устройств, наиболее полезных в каждом полёте. Они делятся на эксплуатационные и аварийные.

Эксплуатационный регистратор применяется для считывания данных стандартного благополучного полёта. Он записывает около 2000 показателей и помогает анализировать полёт судна: правильность действий экипажа, рабочее состояние приборов и систем, характеристики воздуха за бортом. Так называемый ябедник служит на страже безопасности полётов, помогает вовремя находить неисправности, избегать серьёзных последствий. У этого чёрного ящика нет защиты, поэтому при катастрофе информация с него становится недоступной.

Аварийный регистратор — это тот самый чёрный ящик, который на деле выглядит скорее как оранжевый шар. Он запоминает намного меньше параметров — до 256 (зависит от модели самолёта и модели самого устройства), в этот список входят те данные, которые могут пригодиться в ходе расследования авиакатастрофы. Существует 2 типа аварийых регистраторов:

  • параметрический регистратор полетных данных (flight data recorder или FDR). Он сохраняет недавнюю историю полета, собирая все необходимые параметры несколько раз в секунду;
  • речевой диктофон кабины (cockpit voice recorder или CVR). Записывает звуки в кабине: помимо разговора пилотов это могут быть иные посторонние шумы, которые могут быть связаны с выходом из строя приборов, неточными действиями пилотов, или даже стать причиной авиакатастрофы;

Один регистратор может одновременно фиксировать и те, и другие данные. Благодаря им в распоряжении комиссии по расследованию катастрофы оказывается полная картина полёта самолета.

Как устроен черный ящик самолета. Все подробности

Что в ящике?

Непосредственно самописец, в общем-то, прибор нехитрый: он представляет собой массив микросхем флеш-памяти и контроллер и принципиально мало чем отличается от SSD-накопителя в вашем ноутбуке. Правда, флеш-память используется в самописцах относительно недавно, и в воздухе сейчас множество самолетов, оборудованных более старыми моделями, в которых используется магнитная запись — на ленту, как в магнитофонах, либо на проволоку, как в самых первых магнитофонах: проволока прочнее ленты, а значит, надежнее.

Главное же — всю эту начинку как следует защитить: полностью герметичный корпус делается из титана или высокопрочной стали, внутри находится мощный слой теплоизоляции и демпфирующих материалов. По информации Hi-Tech.Mail.Ru, существует специальный стандарт FAA TSO C123b/C124b, которому соответствуют современные самописцы: данные должны оставаться сохранными при перегрузках в 3400G в течение 6,5 мс (падение с любой высоты), полный охват огнем в течение 30 минут (пожар от воспламенения топлива при столкновении самолета с землей) и нахождении на глубине 6 км в течение месяца (при падении самолета в воду в любой точке Мирового океана, кроме впадин, вероятность попасть в которые статистически мала).

Кстати, что касается падения в воду: самописцы оснащаются ультразвуковыми маяками, включающимися при контакте с водой. Маяк излучает сигнал на частоте 37 500 Гц, и, запеленговав этот сигнал, самописец легко найти на дне, откуда его извлекают водолазы или дистанционно управляемые роботы для подводных работ. На земле самописец найти также несложно: обнаружив обломки самолета и зная места размещения самописцев, достаточно, по сути, просто оглядеться вокруг.

На корпусе обязательно имеется надпись «Flight Recorder. Do not open» на английском языке. Часто имеется такая же надпись на французском; могут иметься надписи на других языках.

Где располагаются ящики?

При этом самописцы различаются еще и по записываемым в них данным. Hi-Tech.Mail.Ru называет два типа самописцев.

Аварийные самописцы, которые и ищут после катастроф, бывают параметрическими (FDR) и речевыми (CVR).

Речевой самописец сохраняет помимо переговоров экипажей и диспетчеров также окружающие звуки (всего 4 канала, продолжительность записи — последние 2 часа), а параметрические записывают информацию с различных датчиков — начиная от координат, курса, скоростей и тангажа и заканчивая оборотами каждого из двигателей. Каждый из параметров записывается несколько раз в секунду, а при быстром изменении частота записи возрастает. Запись ведется циклично, как в автомобильных видеорегистраторах: новые данные затирают наиболее старые. При этом длительность цикла составляет 17—25 часов, то есть ее гарантированно хватит на любой полет.

Речевые и параметрические самописцы могут быть объединены в один, однако в любом случае записи имеют точную привязку ко времени. Между тем параметрические самописцы фиксируют далеко не все параметры полета (хотя сейчас их как минимум 88, а совсем недавно, до 2002 года, было только 29), а только те из них, которые могут пригодиться при расследовании катастроф. Полные же «логи» (2 000 параметров) происходящего на борту фиксируют эксплуатационные самописцы: их данные используются для анализа действий пилотов, ремонта и обслуживания самолета и т. п. — они не имеют защиты, и после катастрофы данные с них уже не получить.

Как расшифровать черный ящик?

Необходимость расшифровки данных с черных ящиков — это такой же миф, как то, что ящики черные.

Дело в том, что данные никак не шифруются, и слово «расшифровка» здесь используется в том же значении, что у журналистов расшифровка записи интервью. Журналист слушает диктофон и пишет текст, а комиссия экспертов считывает данные с носителя, обрабатывает их и записывает в удобном для анализа и восприятия виде. То есть никакого шифрования нет: данные можно прочитать в любом аэропорту, защиты данных от чужих глаз не предусмотрено. А поскольку черные ящики предназначены для анализа причин авиакатастроф с целью снижения числа катастроф в дальнейшем, то какой-то специальной защиты от модификации данных нет. В конце концов, если истинные причины катастрофы требуется замолчать или исказить по политическим или еще каким-то причинам, то всегда можно заявить о сильных повреждениях самописцев и невозможности считать все данные.

Источник

Распространенные мифы

СМИ вещают о каждом крушении летательных аппаратов во всех доступных подробностях. Пожалуй, каждый слышал про черный ящик. Бортовой самописец на самом деле устроен не совсем так, как привык себе представлять среднестатистический человек. Основные созданные мифы о черном ящике:

  1. Сам регистратор на самом деле не черный, а оранжевый. Цвет выбран исходя из легкости обнаружения самописца в условиях крушения самолета.
  2. И ящик — вовсе не ящик: регистратор чаще всего представляет собой шар или цилиндр. Сферическая форма позволяет выдержать максимально допустимые нагрузки.
  3. Обычно для получения записанной информации не требуется дешифровщик. Данные на самом деле никак не шифруются. Прослушать их способен абсолютно любой человек. Однако только эксперт может провести анализ полученной информации.

Теперь у читателей должно было сложиться правильное мнение о том, как выглядят бортовые самописцы в действительности.

Современные лайнеры обеспечены двумя бортовыми самописцами: речевым и параметрическим. Практикуется использование дополнительно эксплуатационного комплекта регистраторов.

Как выглядит черный ящик самолета

После каждой авиакатастрофы возникает большой ажиотаж вокруг этого загадочного предмета: где он находится, какой он, какие данные содержит, почему они так важны… Сегодня мы узнаем, как выглядит чёрный ящик самолёта, и на самом ли деле он чёрный.

Какого цвета чёрный ящик в самолёте?

Прародителями бортовых самописцев считаются эксплуатационные регистраторы полётной информации, появившиеся в 1939 году и активно использовавшиеся во Второй мировой. Запись в них велась на фотоплёнку. Чтобы её не «засветить», корпус прибора окрашивали в чёрный цвет. По форме и цвету они действительно напоминали чёрный ящик, что, по одной из версий, и дало подобное название.

Большинство современных чёрных ящиков красят в ярко-оранжевый цвет со светоотражающим эффектом. Похожую краску используют при изготовлении дорожных знаков и оранжевых жилетов коммунальных и дорожных служб. Столь яркий цвет выбрали для облегчения поисков самописца после крушения. Специальный состав эпоксидной краски способен длительное время защищать от коррозии, даже находясь на морском дне.

Как выглядит чёрный ящик самолёта?

Мало того, что, как мы выяснили, он не чёрный, так, оказывается, вовсе и не ящик. Обычно бортовые самописцы делают в форме шара, цилиндра или параллелепипеда. Острых углов стараются избегать, для минимизации повреждений при ударе об землю.

Как правило, верхний слой делают из стали или титана, толщиной несколько миллиметров. Это позволяет прибору «пережить» кратковременную перегрузку, достигающую 3400G. Другими словами, чёрный ящик способен выдержать удар о любую поверхность с любой высоты.

Следующий слой — термоизоляционный порошок. После падения самолёта часто происходит пожар, могущий уничтожить всё, кроме чёрного ящика. Самописцы способны около часа выдерживать температуру горения авиационного топлива (1100 градусов). Правда, после этого прибор выглядит уже не оранжевым, а действительно чёрным, от копоти.

Внутренний слой исполняет демпфирующую и защитную функцию. Он гасит энергию удара за счёт специальных материалов, а также предохраняет от попадания внутрь электромагнитных волн, способных повредить ценное содержимое.

Что в чёрном ящике?

После трёх защитных слоёв мы, наконец, добрались до «внутренностей». Самая важная часть прибора размером с обувную коробку: около 50 см в длину, ширина и высота — примерно 20-25 см. Вес колеблется от 3 до 14 кг, в зависимости от производителя, модели и места расположения.

Внутри бортового самописца два отделения. В первом находится аккумуляторная батарея и радиодатчик, который включается в момент аварии и помогает обнаружить прибор даже на дне океана. Во втором отделении расположено, собственно, само записывающее устройство, которое выглядит, как жёсткий диск в компьютере.

Какая информация содержится в чёрном ящике? Прежде всего, это технические данные полёта: маршрут, скорость, состояние двигателей, шасси, закрылок и множество других параметров

Второе, не менее важное, — разговоры, которые происходят в кабине между пилотами и по радиосвязи, с диспетчерами и другими самолётами

Большинство самолётов оборудовано двумя чёрными ящиками, работающими абсолютно независимо и находящимися в хвостовой части, как самой безопасной. Иногда один из самописцев располагают в салоне. Возможно, вам даже приходилось видеть его, тогда вы наверняка знаете, как выглядит чёрный ящик самолёта.

О параметрах записи информации

На самолетах сегодня используют либо самописцы совмещенной конструкции, либо по одному прибору типов FDR и CVR. Первая группа аппаратуры фиксирует параметрические сведения, а вторая – разговоры. Причем современные регистраторы запечатлеют множество параметров, которые используются и для расшифровки, и помогают пилоту управлять лайнером.

Черный ящик фиксирует около 2 000 параметров полета и речевые архивы переговоров, поэтому расшифровка самописца объясняет причины аварии

Что же касается нормативов, применяемых в авиации, необходимым минимумом для самописца становится фиксация 88 характеристик полета и показателей летных систем. Если рассматривать аппаратуру, которая записывает речевые показатели, здесь техника регистрирует происходящее в грузовом отделении и пассажирском секторе, переговоры экипажа, шумы в технических и подсобных блоках.

Отметим, что информация о перелете пишется на старые сведения. Обновление данных на современных системах проходит каждые 2–24 часа. Причем тут использована обязательная привязка по времени, чтобы облегчить задачу людям, которые расшифруют записи. Причем система шифрования тут предельно проста, чтобы получить реальную картину о происходящем на борту быстрее.

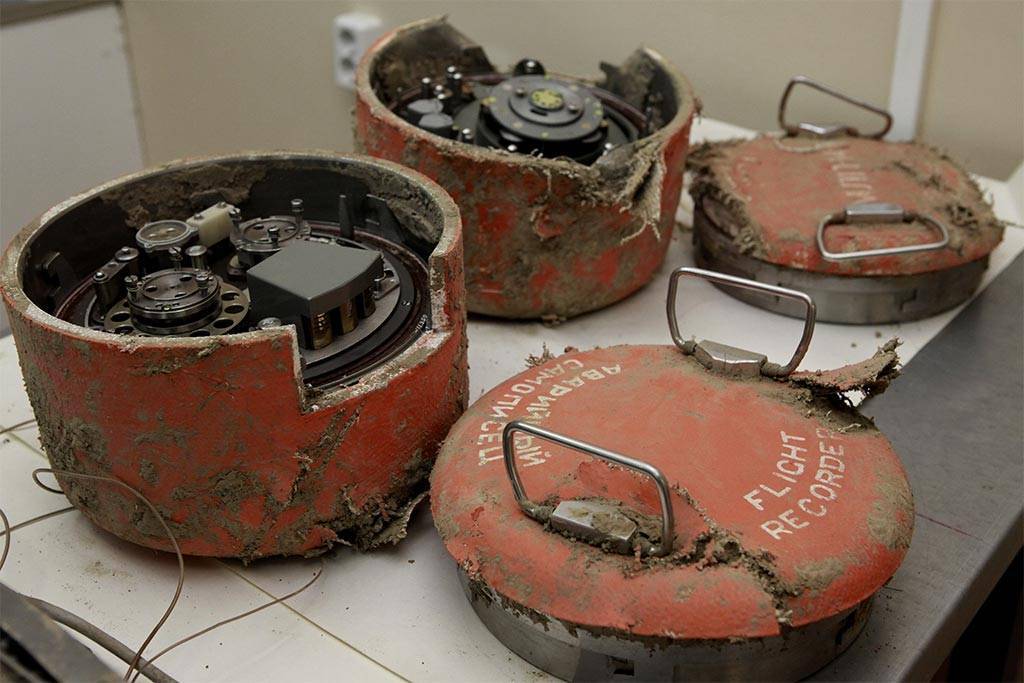

Поврежденные самописцы восстанавливают для дальнейшей расшифровки

В ситуациях, когда повреждения при катастрофе велики, содержимое техники удается даже восстановить. Остатки магнитных лент соединяют и обрабатывают в специальном веществе, а системные платы припаивают электронные техники. Правда, подобные случаи требуют большего времени для изучения сведений и высокой квалификации мастеров, которые занимаются реставрацией.

Что Boeing скрывал от пилотов 737 Max 8

Газета Wall Street Journal 17 марта узнала, что в Соединенных Штатах федеральные прокуроры и представители Минтранса проверяют, не были ли допущены ошибки при сертификации Boeing 737 Мax. Расследование начали после катастрофы индонезийского самолета. Тогда эксперты выяснили, что у упавшего самолета был неисправен один из датчиков.

Самолеты модели 737 Max получил новые двигатели, которые из-за особенностей конструкции установлены немного впереди и приподняты. Это повлияло на поведение самолета в воздухе: он стал задирать нос.

Такая особенность грозит сваливанием, и пилотам требовалось слегка опускать нос лайнера. Как объяснила сама компания Boeing, эта система необходима для предотвращения катастроф в тех случаях, когда экипаж по ошибке слишком высоко поднимает нос воздушного судна в полете.

Следствие предполагает, что американская авиационная корпорация могла скрыть от пилотов информацию о потенциальных рисках новой автоматизированной системы предотвращения сваливания.

Кроме того, New York Times узнала, что многих пилотов 737 Max должным образом не информировали об особенностях лайнера. Они учились управлять новой моделью при помощи приложения на планшете iPad.

В стандартной практике перед началом управления новыми моделями самолетов пилоты часами тренируются на дорогостоющих симуляторах или в реальных версиях кабины, которые имитируют полет и обучают их новым функциям.

Представители профсоюзов пилотов из Southwest Airines и American Airines неоднократно обращались к Boeing с просьбой создать симулятор для модели Max. Но компания совместно с Федеральным управлением гражданской авиации США посчитали, что пилоты не нуждаются в дополнительной подготовке.

Кроме курса в приложении на планшете, прохождение которого занимало два часа, пилоты, основываясь на своем опыте, созддали справочник на 13 страниц, в котором объяснилась разница между самолетами модели Max и его предшественником, в том числе изменения в дисплеях и двигателях. В учебных материалах не упоминалось новое программное обеспечение.

Расположение элементов

Блок сбора и преобразования информации (БСПИ) полученные данные преобразует в вид, удобный для записи, и направляет их в кассетный бортовой накопитель (КБН), и в защищённый бортовой накопитель (ЗБН).

КБН находится в пилотской кабине и используется в повседневной работе. Катушки с магнитной лентой, на которой записываются параметры полёта доступны и эти записи используют для анализа полётов, разбора действий экипажа, анализа отказов техники и всех других случаях, когда необходимо отследить поведение машины. Пилоты нередко называют КБН «ябедником».

ЗБН находится в хвостовой части машины и экипажу недоступен. ЗБН представляет собой сферу оранжевого цвета, изготовленную из высокопрочных материалов.

МСРП-64 включается автоматически с момента подачи напряжения на электросеть машины (неважно, от внутренних источников (генераторы, аккумуляторы) или внешних (стационарная сеть аэродрома, машины запуска двигателей и т. п.)) и выключается при выключении бортового электропитания. Т

е. на ленте остаются параметры не только последнего полёта, но и нескольких предыдущих

Т. е. на ленте остаются параметры не только последнего полёта, но и нескольких предыдущих.

При катастрофе самолёта КБН чаще всего разрушается, а ЗБН, расположенный в той части самолёта, которая обычно страдает меньше всего, сохраняется, хотя и не всегда в самом лучшем виде.

Запись магнитной ленты требует расшифровки на компьютере, после чего можно получить обычные графики на бумаге или смоделировать поведение самолёта на экране монитора. Можно также эти данные использовать на тренажёре и получить едва ли не полную картину, происходившего в кабине самолёта во время полёта (показания приборов на каждый момент, положение органов управления).

Кроме ЗБН в хвостовой части самолёта устанавливается звуковой регистратор Марс-БН. Внешне он выглядит также как и ЗБН, но предназначен для записи на магнитную ленту всех переговоров экипажа в последние 30 минут. Впрочем, если быть точным, то Марс-БН записывает речь и звуки с каждой розетки подключения гарнитуры (наушники и микрофон). Естественно, что если, например, с гарнитуры второго пилота говорит не он, а скажем террорист, то будет записана речь террориста.

Причём, каждая розетка пишется на отдельную дорожку. Так, что при одновременной речи с нескольких розеток, каждая из них будет записана чисто и без помех. Обычно на показания «чёрного ящика» уповают как на беспристрастного свидетеля, который все расскажет, все прояснит, назовёт причину катастрофы.

Однако это далеко не всегда так. Во-первых при катастрофах нередко записи повреждаются так, что из них мало что удаётся извлечь. Во-вторых, далеко не все, что хотелось бы знать фиксирует САРПП. Здесь немало технических трудностей.

В настоящее время предлагаются системы, фиксирующие не только речь и звуки с гарнитур, но и звуки, и даже изображение всего происходящего в кабине, пассажирском салоне, впереди самолёта. Также предлагается дублировать все данные на землю с тем, чтобы в случае гибели бортовых накопителей информации, данные все же, были бы сохранены.
