Самолёт Ил-20 – электронные глаза и уши

История создания

Еще в военном 1942 году С.В. Илюшин направил руководству вооруженных сил доклад, в котором изложил причины сворачивания работ над Ил-6 и преимущества постройки нового самолета. К письму прилагался эскизный проект модернизированного штурмовика (МШ) с двигателем АМ-38 увеличенной мощности. Главным отличием проекта называлось кардинальное изменение обзора вперед-вниз из кабины летчика и повышение точности прицельного огня по наземным объектам. Для достижения этой цели предполагалось применение необычной схемы устройства самолета. Новый самолет получил обозначение Ил-20. Предназначался он для уничтожения вооружения и армии противника на линии фронта и в глубоком тылу врага.

11 марта 1947 года вышло постановление Совмина страны, предписывавшее ОКБ С. В. Ильюшина разработать новый штурмовик с улучшенным по сравнению со штурмовиком Ил-10 бронированием и улучшенным обзором летчику вперед-вниз и в стороны, используя для него отработанный и проверенный серийный двигатель М-45ш. В постановлении также были сформулированы технические характеристики (см.таблицу) новой машины и требования к вооружению. Самолет должен иметь максимальную скорость на высоте 3 км — 560 км/час, над землей — 500 км/час, потолок высоты – 8 км, дальность полета — 1200 км. Вооружение должно состоять из шести наступательных пушек калибра 23 мм, одной оборонительной пушки калибра 20 мм, 400 кг бомб и шести реактивных орудий калибра 132 мм.

Работы над проектом продвигались быстро. В феврале 1948 года был разработан эскизный проект под двигатель М-45ш, а уже в июле макет новой машины был представлен комиссии. Выводы комиссии были неутешительными: макет был признан недоработанным. В числе недоработок указывались:

  • Небезопасно близкое расположение к винту кабины летчика;
  • Не предусмотрен сброс фонаря в аварийной ситуации;
  • Отсутствовало противокапотажное устройство;
  • Сложность эксплуатации и обслуживания машины с новой схемой компоновки машины.

Удачным решением была размещение под углом внизу фюзеляжа пушечных установок, ведущих огонь вниз. Постройку опытного экземпляра Ил-20 было решено отложить до утверждения макета машины. Однако С.В.Ильюшину удалось обойти запреты. Самолет в первом варианте был все-таки изготовлен и допущен к заводским испытаниям.

Особенности исполнения

Как уже отмечалось ранее, при разработке проекта Ил-20 была использована необычная схема устройства конструкции самолета. Необычным было расположение кабины пилота прямо над двигателем и впереди, насколько позволяла конструкция машины. Такое устройство кабины обеспечивало летчику довольно широкий сектор обзора вперед-вниз под углом около 37 градусов, для сравнения — на серийном Ил-2 угол обзора составлял всего 8 градусов. В режиме пикирования летчик мог видеть намеченные цели.

В остальном самолет Ил-20 был обычный низкоплан с двигателем М-47 жидкостного охлаждения. Хвостовое оперение — обычное однокилевое. Горизонтальное оперение и крыло – трапециевидной формы. Кабины пилота, стрелка, двигатель, топливные баки и все системы обеспечения находились внутри бронекорпуса. Радиаторы размещались в центроплане.

На самолете был установлен современный на то время пилотажно-навигационный комплекс (ПНК), система противообледенения (ПОС) и радиооборудование. Установленная аппаратура позволяла действовать самолету в любых погодных условиях и в любое время суток.

Была изменена бронезащита машины. Толщина металлических бронелистов была увеличена почти наполовину – на 46%, а бронестекло на кабинах экипажа — на 59%. Бронезащита двигателя состояла из бронированного капота. Радиаторы со всех сторон прикрывались бронелистами разной толщины.

Предполагалось разработать два проекта машины для разных вариантов расположения стрелка, и соответственно, разного состава вооружения. В первом варианте проекта стрелок располагался сразу за бензобаком и управлял 23-мм пушкой, размещенной в верхней подвижной пушечной установке Ил-ВУ-11.

Во втором варианте проекта стрелок располагался в хвостовой части корпуса машины и управлял пушкой, размещенной в кормовой пушечной установке Ил-КУ-8. Второй вариант проекта не был осуществлен.

Модификации Ил-2

КартинкаМодификацияПринципиальные отличия

Одноместный Ил-2 с дополнительным бронированным бензобаком

Ил-2 (одноместный)

Одна кабина — только пилот, иногда — с муляжом задней пушки для отпугивания немцев.

Крыло и хвост -деревянные, бензобак — металлический.

Двигатель — АМ-38 (1685 л.с.)

Двухместный Ил-2 с пулемётом для отстрела истребителей

Ил-2 (двухместный)Дополнительная кабина стрелка, фонарь, полутурельная установка с пулемётами ШКАС или УБТ

Модифицированный двухместный Ил-2 получил форсированный двигатель АМ-38Ф

Ил-2 АМ-38Ф  двухместный, с 31 июля 1942Форсированный двигатель АМ-38ф (с 1943 на всех Ил-2): увеличенная взлётная мощность: 1760 л. с..

Низкооктановый бензин (дешевле).

Амортизационные пружины и контрбалансир в системе управления рулём

Ил-2 КСС получил новое крыло с 15о стреловидностью, что улучшило баланс и восстановило центровку 28%

Ил-2 КСС (крыло со «стрелкой»)Мощность: 1720 л. с.

Фибровые бензобаки с составом-протектором, который загустевал на открытом воздухе и сам затягивал некрупные пробоины.

Металлическое крыло стрельчатой конструкции — центровка как у одноместного Ил-2 (28%).

Угол стреловидности — 15°.

Серийный выпуск — с конца 1943

Запасной Ил-2 М-82 с новым двигателем водного охлаждения

Ил-2 М-82

(некоторые время носил имя ИЛ-4).

Ил-2 М-82ИР (одноместный).

Опытные, на случай недостатка двигателей АМ-38Ф. Не пригодились

Небронированный двигатель воздушного охлаждения М-82; Мощность: 1675 л. с..

Бензобак: 724 л; бронированная кабина стрелка с пулемётом УБТ.

Новый винт с коническим коком.

Бронированный фонарь; скорость: 365 км/ч

Спецпартия Ил-2 с противотанковыми пушками ШФК-37

Ил-2 ШФК-37,

9 опытных экземпляров для сражений под Сталинградом

Двигатель АМ-38, две 37-мм авиапушки ШФК-37 (Шпитального фюзеляжно-крыльевые)

Серийный вариант Ил-2 с противотанковыми пушками НС-37

Ил-2 НС-37 (противотанковый вариант)Двухместный, двигатель АМ-38Ф, две 37-мм пушки 11П-37 по 50 снарядов, без реактивных.

Бомбовая нагрузка: 100 кг

Экспериментальный Ил-2 с чересчур мощными пушками НС-45

Ил-2 НС-45,

Опытный — низкая эффективность и большая отдача пушек

Две крыльевые пушки НС-45 (45 мм)

Торпедоносец Ил-2Т

Ил-2Т (1944)Ил-2 без пушек ВЯ-23. Только 3 пулемёта: 2 крыльевых и 1 у заднего стрелка + малая торпеда 45-36АНю

Одноместная облегчённая спецпартия Ил-2И для отстрела бомбардировщиков

Ил-2И (истребитель бомбардировщиков).

Опытный, одноместный, по спецзаказу, для подавления ПВО

Двигатель АМ-38Ф; масса ниже на 760 кг за счёт убранного вооружения (пулемётов, авиабомб и снарядов); крыло усилено; скорость: 415 км/ч

Разведчик-наводчик Ил-2 КР

Ил-2КР (корректировщик стрельбы для артиллерии).

Малыми сериями по спецзаказу + переоборудовались самостоятельно из Ил-2

Внешнее отличие — радиоантенна на козырьке фонаря; в кабине за бронеспинкой — рация.

В хвосте — фотоаппарат, фюзеляжный бензобак уменьшен

Скоростной одноместный прототип Ил-2 с двигателем АМ-42 (2000 л.с.)

Ил-1 (одноместный),

Спецзаказ, опытный

Очень маневренный, для малых и средних высот; двигатель: АМ-42.

Цельнометаллическое крыло меньшей площади; шасси целиком прячутся в центроплан.

Скорость: 580 км/ч

Ил-8 — серьёзная четырёхвинтовая модификация Ил-2.

Ил-8,

2 опытных образца

1 тонна бомб + 8 реактивных снарядов.

Двигатель АМ-42.

Мощность: 2000 л.с.

Цельнобронированная кабина на 2 человек.

Скорость: 470 км\ч

Ил-8-2,

1 опытный образец

Двигатель: АМ-43 (форсированный АМ-42).

Новый четырёхлопастный винт.

Новые бронекорпус, система охлаждения двигателя, турель.

Пулемёт УБ, пушка НС-23.

1 т бомб в бомбоотсеках +1 т на подвеске.

Ил-10 – доведённый до совершенства Ил-2.

Ил-10,

4475 штук

Двухместный цельнометаллический, кабина стрелка бронирована.

Увеличена толщина брони капота двигателя снизу и с боков до 8 мм вместо 4 мм на Ил-2. Увеличен и калибр оборонительного вооружения — с 12,7 мм до 20 мм.

Площадь крыла: 30 м2

Двигатель: АМ-42.

Скорость: 507 км\ч.

Помимо прочего, было несколько опытных образцов с разным вооружением (блистерным пулемётом, экранированной турелью и пр.), двигателем АШ-82, а также упрощённая учебная модель Ил-2 У.

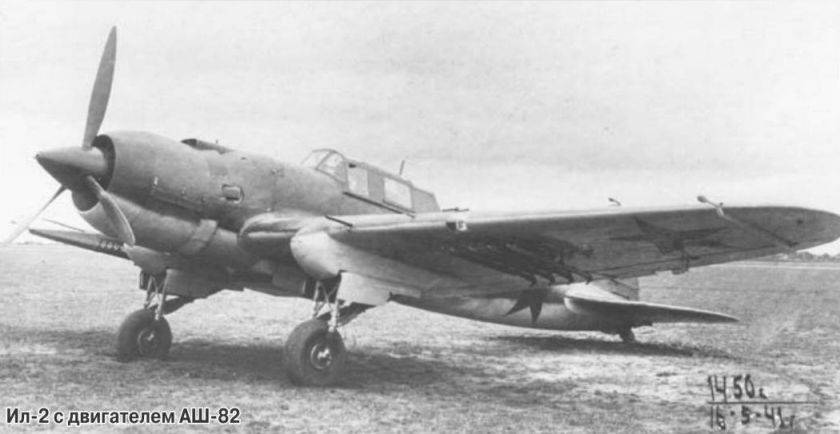

Ил-2 с двигателем воздушного охлаждения АШ-82 (первым в серии с инжекторной подачей топлива)

Будущее транспортной авиации

Перспективные научные разработки дают возможность представить, какими будут военные самолёты будущего, предназначенные для перевозки грузов. Амбициозные российские проекты Ил-112 и Ил-106 должны сменить самые популярные военные самолёты России Ан-22, Ан-26 и Ил-76.

Тяжёлый Ил-106 – основа разработки перспективного авиационного комплекса транспортной авиации (ПАК ТА). В его характеристики заложена довольно большая (до 100 т) грузоподъёмность. Футуристичный по своей конструкции ПТС «Ермак» (второе название проекта) выглядит, как картинка из фантастического фильма.

Не стоит на месте и конструкторская мысль в США. В 2021 году на испытательном полигоне Мохаве была произведена выкатка самого большого в мире самолёта Stratolaunch. Он необычен тем, что имеет два объединенных центральной балкой фюзеляжа. Размах крыльев шестидвигательной машины – 117 м, взлётный вес – 590 т.

Однако перспективы эксплуатации и сфера применения аппарата такой конструкции вызывают лёгкое недоумение. Подвеска космической системы на межкрыльевом пространстве между фюзеляжами – очень опасная затея.

За многие годы мы увидели, чем замечательны военные самолеты транспортного назначения, эти добродушные большегрузные гиганты. Их взлёты, посадки, полёт – захватывающее зрелище. Теперь, видимо, настало время больших изменений, результатом которых должно стать появление совершенно новых типов транспортных летательных аппаратов.

Причины завершения

Итак, в связи с несоответствием требованиям правительственного постановления проект штурмовика Ил-20 необычной конструкции был отклонен. Летно-технические характеристики новой машины оказались неудовлетворительными. Также заказчика не удовлетворяли количество и мощность наступательного вооружения. Огневая мощь Ил-20 была меньше по сравнению с Ил-10. Нельзя было одновременно вести огонь из всех имеющихся на борту пушек. Огонь велся поочередно из двух пушек – или из расположенных в крыльях, или из фюзеляжа. Стандартная загрузка бомбами составляла всего 300 кг.

Высокое расположение кабины пилота привело к увеличению боковой поверхности фюзеляжа и миделя, как следствие, к увеличению взлетной массы. В результате ухудшились аэродинамические свойства машины, и возросла вероятность поражения самолета огнем противника. Усложнилось обслуживание двигателя из-за затрудненного доступа к нему и его агрегатам. Для любых ремонтных работ на двигателе требовался его демонтаж с машины. Летчик в кабину мог попасть только при отключенном двигателе. А в ситуации аварийного покидания кабины существовала угроза столкновения с винтами работающего мотора.

Несмотря на отрицательное отношение специалистов к предложенному С.В.Ильюшиным варианту штурмовика с необычной компоновкой конструкции, конструкторским бюро была предпринята еще одна попытка создания самолета с аналогичной схемой. На этот раз был предложен проект 2-местного БШ Ш-218 с двигателем М-251 конструктора С.М.Алексеева. Но и его ТТХ оказались неудовлетворительными. Ниже приведено фото Ил-20 М на аэродроме Кубинка.

Интересные факты полётов Ил-20 в Сирии

Когда рядовому зрителю по телевидению показывают изображение в режиме реального времени интерактивной карты с нанесением ударов наших штурмовиков по позициям боевиков ИГИЛ, не каждый догадывается, что такая картинка возможна не только с помощью спутников и беспилотников, но и в результате работы самолёта радиотехнической разведки Ил-20.

Как известно, более 200 ударов нанесли наши ВКС, уничтожив склады горючего, командные пункты террористов и живую силу. Высокую точность этих ударов обеспечили самолёты радиотехнической разведки Ил-20 с помощью РЛО и оптических сенсоров, размещённых на них.

Координация полёта ракет «Калибр» на подходе к цели, при пуске их из акватории Каспийского моря, не была бы такой точной, если бы не высококлассная работа операторов самолёта радиотехнической разведки Ил-20.

Ещё один интересный факт, штурмовики и бомбардировщики точно выходят на цель с помощью аппаратуры Ил-20, но локаторы противника их не видят в это время, ЗРК просто ничего не наблюдают на своих экранах, благодаря работе аппаратуры радиоэлетронного противодействия, установленной на самолёте-разведчике Ил-20.

Американцы прозвали эту машину самолётом-загадкой.

Ил-20МЭ

Конструкция самолёта Ил-18

Аэродинамическая схема Ил-18 – это моноплан с крылом низкого расположения трапециевидной формы, с четырьмя двигателями, расположенными на крыле и традиционным хвостовым оперением. Механизация крыла включает двухщелевые закрылки, выпускающиеся на угол 400, в процессе эксплуатации угол отклонения решили оставить на уровне 300.

Весь планер самолёта выполнен из пластичного материала — дуралюмина Д-16. Герметизированная часть корпуса включала в себя кабину лётчиков и пассажирский салон.

На первых серийных самолётах Ил-18А стояли двигатели НК-4, позже от них отказались и оснастили лайнер экономичными и более мощными моторами АИ-20К. Воздушный винт АВ-68 и турбина двигателя имели постоянные обороты на всех режимах, мощность зависела от угла поворота лопасти и количества подаваемого топлива.

Ил-18 в небе

Безопасность сохранялась даже при отказе одного двигателя на взлёте с последующим набором высоты до 8 тыс. метров и продолжением полёта, в случае выхода из строя двух двигателей Ил-18 продолжал горизонтальный полёт, но на меньшем по высоте эшелоне.

В Ил-18 применялась трёхопорная схема шасси, передняя стойка на рулении управлялась от отдельного штурвальчика, установленного на колонке основного штурвала командира корабля. Основные стойки представляли собой четырёхколёсные тормозные тележки, амортизаторы и параметры колёс всех опор позволяли выполнять взлёт и посадку с грунтовых полос, что для того времени было весьма актуально. Так как все стойки убирались вперёд по полёту, в случае отказа гидравлической системы, выпустить шасси можно было, используя энергию набегающего потока воздуха, что существенно повышало безопасность полёта.

Отдельно надо сказать о пассажирском салоне Ил-18. В компоновке всех трёх салонов расположение кресел было однотипное, без каких-либо выделявшихся мест с диванчиками или образовывавших купе. В основе интерьера салона разработчики ориентировались на принцип «приятной простоты», который действовал на ранних машинах ОКБ С.В. Ильюшина.

Салон Ил-18

В отделке бортов, плафонов, багажных полок, потолка салона, оконных панелей и обивке кресел чувствовалась рука отличного дизайнера, они отличались простотой, изяществом линий и искусно подобранной цветовой гаммой. Салон естественно хорошо освещался из больших иллюминаторов.

Над пассажирами на нижней поверхности багажных полок размещалось напротив каждого ряда кресел индивидуальное освещение, регулируемый обдув прохладным воздухом и кнопка вызова стюардессы. Съёмные панели потолка и бортов были обтянуты павилоном с красивым узором, придававший нарядный вид всему салону.

Впервые на Ил-18 использовали в отделке кресел новый материал — поролон, это вкупе с другими изменениями конструкции кресел, сделало их значительно легче. В карман на спинке каждого кресла положили съёмный столик и литературу с информацией.

Также были отделаны кухня-буфет, гардеробы, багажное отделение и туалеты. По такому же принципу стали оформляться салоны других отечественных самолётов и, в конце концов, это стало общепринятым стандартом.

Ил-18

Задачи

Во время учений или при подготовке агрессии вооруженные силы любого государства особенно нуждаются в слаженности, которую обеспечивают войска связи. В идеальном случае сопредельная сторона желает знать весь объем передаваемой информации, но и по интенсивности радиообмена можно очень многое понять. В салоне Ил-20М располагается высококлассный военный лингвист-переводчик, постоянно слушающий открытые каналы связи. Он владеет языком сопредельного государства в совершенстве, знает диалекты и жаргон, используемый военнослужащими армии вероятного противника. Как ни странно, очень большая часть полезных сведений добывается этим немудреным способом. Болтун не только у нас находка для шпиона.

Но не только подслушивать, но и подсматривать может Ил-20М (разведчик). Фото, сделанные высококачественным аппаратом А-87П, за много километров помогут сделать выводы о военной активности, и для этого не нужно пересекать государственную границу. Ну и, конечно же, запеленговать иностранные РЛС тоже не повредит.

«ЛОКХИД АС-130» — небесный дредноут

Самолет огневой поддержки (США)

Последняя версия самолета AC-130U

Идея создания тяжело вооруженного небесного линкора возникла в ВВС США в начале 1960-х годов. Программу назвали «Ганшип» (пушечный корабль) и приступили к ее реализации в 1965 году. Базой для «Ганшипа» стал военно-транспортный самолет С-130 «Геркулес», выпускавшийся фирмой «Локхид». Его оснастили шестиствольными пулеметами, скорострельными пушками «Вулкан», системой ночного видения, бортовой ЭВМ и радиолокационной станцией. А позже установили даже 105-мм гаубицу!

Летные испытания перевооруженного «Геркулеса» начались в 1967 году. Первый боевой вылет машины, еще не имевшей официального названия, но получившей от экипажа имя «Вулкан Экспресс», состоялся 27 сентября 1967 года. Крылатый монстр в мгновение ока превратил в груду пылающих обломков колонну грузовиков, шедших из Северного Вьетнама по так называемой тропе Хо Ши Мина на помощь южно-вьетнамским братьям.

Столь многообещающее начало побудило руководство ВВС США внимательнее присмотреться к новой машине. И не зря. Ведь только за 1970-1971 годы «Ганшипы» уничтожили около 12 000 единиц боевой техники Вьетнама! Свои же потери были минимальны из-за практически полного отсутствия средств ПВО на тропе Хо Ши Мина. Позже, с их появлением, полеты «Ганшипов» пришлось прекратить. С 1972 года за АС-130 закрепилось название «Спектр».

Для защиты от ракет с инфракрасной головкой самонаведения АС-130 отстреливает ложные тепловые цели

В конце 1970-х годов самолет модификации «Н» получил возможность дозаправки в воздухе. Четыре таких машины угрожающе барражировали над столицей Ирана, когда там находились американские заложники. В 1983 году во время операции США в Гренаде АС-130 подавили ПВО противника и позволили высадиться десанту.

АС-130 участвовали в операции «Буря в пустыне», разгромив в первые дни войны колонну бронетехники, а также в налетах на Югославию. Без них не обходилась ни одна из последних кампаний США: в 2001 году «Локхиды» бомбили Афганистан, в 2003-м — Ирак, в 2011-м — Ливию. Сегодня на вооружении ВВС США состоят 8 самолетов модификации «Н» и еще 13 — модификации «U», оснащенные новейшей бортовой радиолокационной системой.

Борт AC-130U ощетинился 25-мм пушкой GAU-12/U, 40-мм пушкой Ml Boffors и 105-мм гаубицей M-102 Howitzer

Эксплуатация

Уже с 1970 года разведчики Ил-20 начали использоваться в учениях и совершать разведывательные полёты. При этом самолёты часто окрашивались в цвета «Аэрофлота» и несли гражданскую регистрацию. Вероятно, именно это поспособствовало тому, что окончательная идентификация машины странами НАТО произошла только в 1978 году. Разведчики Ил-20 и Ил-22 применялись во время войны в Афганистане, причём вторые – обычно не по прямому «командному» назначению, а в качестве мобильных штабных салонов.

Так Ил-20 остался основным средством воздушной радиотехнической разведки. Такие разведчики вошли и в состав группировки российских войск в Сирии. В сентябре 2021 году один из «Илов» по ошибке был сбит сирийскими ПВО.

Специальные модификации Ил-18

На базе Ил-18 создан ряд других машин для армии и гражданских применений со специальным радиотехническим оснащением.

Самолет ракетно-космической телеметрии Ил-20РТ


Ил-20РТ В 1980 году поступили на вооружение созданные на базе «Ил-18Д» самолёты телеметрии Ил-18РТЛ

иИл-20РТ , с базированием на аэродроме «Крайний» (Байконур). В экипаж входили шесть человек, дополненные инженером-электриком, а также пять человек, эксплуатировавших бортовой измерительный комплекс — начальник СИПа, оператор СЕВ, оператор АФУ, инженер по системе «БРС-4С» и инженер по «МА-9 МКТС». Все самолёты числились за ВКС, тем не менее регулярно выполняли задачи в интересах РВСН или ВМФ при испытаниях баллистических и крылатых ракет. В дальнейшем самолёты переданы в авиацию ВМФ, где использовались по усмотрению командования, самолёт «75840» продан и в 2001 году потерпел катастрофу. Только один самолёт модернизирован и применяется по прямому назначению.

Воздушный командный пункт Ил-22


Ил-22 В конце 1970-х на базе Ил-18Д строились воздушные командные пункты (ВКП или ВзКП) Ил-22

, оснащённые аппаратурой закрытой кодовой связи (ЗАС). В состав экипажей этих самолётов входят операторы аппаратуры ЗАС и офицеры боевого управления. На правом борту самолёта погрузочный люк багажного отсека «Ил-18» соединён с салоном шахтой и служит для аварийного покидания самолёта. Все рабочие места экипажа оснащены креслами с чашкой под парашют. Установлена другая кислородная система.

В постсоветские годы работы по сервисному обслуживанию и модернизации машин выполняет ЭМЗ им. В. М. Мясищева. Часть машин были переоборудованы в Ил-22ПП или модернизированы в самолет управления ретрансляцией по теме «Сокол-СРТ».

Обозначение Ил-22 носил также экспериментальный реактивный бомбардировщик ОКБ Ильюшина. Не следует путать эти машины.

Самолет РЭБ Ил-22ПП

В 2009 году заключён контракт на переоборудование «Ил-22» в самолёт-постановщик помех и попутной разведки Ил-22ПП

(ОКР «Порубщик»). Разработку аппаратуры осуществлял концерн «Радиоэлектронные технологии». Переоборудование самолетов выполнялось ЭМЗ им. В. М. Мясищева. В 2011 году начаты испытания Ил-22ПП, в 2020 году первые три машины переданы заказчику.

Таблица модификаций

Название моделиГодКраткие характеристики, отличия.
Ил-18Д «Игла» («изделие 20»)1968Опытный самолёт радиотехнической разведки, прототип Ил-20. Переоборудована одна машина.
Ил-20Ил-20М («изделие 17»)Ил-20М11970Самолёт радиотехнической разведки. Изготовлено 20 машин.
Ил-18РТЛ1971Опытный самолётный измерительный пункт для получения телеметрии ракетной техники. Прототип Ил-20РТ. Переоборудована одна машина. Списан в конце 1980-х.
Ил-20РТ1980Самолётный измерительный пункт для получения телеметрии ракетной техники. Изготовлено 4 машины. Одна машина модернизирована в 90-х годах, остальные перепрофилированы или списаны.
Ил-22 (изд. 36 «Бизон»)1971Воздушный командный пункт со спецсвязью. Модернизация проводилась в ОКБ Мясищева. Изготовлено 14 самолётов.
Ил-22М-11 (изд. 40 «Зебра»)Начало 1980-хДальнейшая модификация ВзКП. Изготовлен 21 самолёт. В 2010-х годах несколько самолетов ВС РФ прошли модернизацию.
Ил-22М-15 (изд. 41)?Последняя модификация ВзКП. Изготовлен 1 самолёт, после распада СССР принадлежит Казахстану.
Ил-22ПП «Порубщик»2016Самолет радиоэлектронной борьбы. Изготовлены 3 самолета, приняты на вооружение ВКС РФ в ноябре 2020 года.

По состоянию на 08.07.2014 г. ОАО «Ил» выполняет ряд опытно-конструкторских работ и работ по модернизации самолётов специального назначения типа Ил-20 и Ил-22.

Конструкция

Самолёт Ил-16 в основном был идентичен предшественнику – Ил-10. Как и «десятый», он был одномоторным низкопланом цельнометаллической конструкции, фюзеляж которого состоял из бронекорпуса и отъёмной хвостовой части. При этом хвостовая часть имела меньшую, по сравнению с прототипом, длину.

Дополнительное снижение массы достигнуто уменьшением толщины некоторых бронеплит. Более тонкими стали стенки капота и кабины, кроме того, верхний дюралевый капот стал больше по площади. Толщину нижних бронеплит и бронеспинок сохранили на прежнем уровне. Крыло самолёта осталось неизменным по конструкции, но его размах также уменьшили.

Специальные модификации Ил-18

На базе Ил-18 создан ряд других машин для армии и гражданских применений со специальным радиотехническим оснащением.

Самолет ракетно-космической телеметрии Ил-20РТ

В 1980 году поступили на вооружение созданные на базе «Ил-18Д» самолёты телеметрии Ил-18РТЛ и Ил-20РТ, с базированием на аэродроме «Крайний» (Байконур). В экипаж входили шесть человек, дополненные инженером-электриком, а также пять человек, эксплуатировавших бортовой измерительный комплекс — начальник СИПа, оператор СЕВ, оператор АФУ, инженер по системе «БРС-4С» и инженер по «МА-9 МКТС». Все самолёты числились за ВКС, тем не менее регулярно выполняли задачи в интересах РВСН или ВМФ при испытаниях баллистических и крылатых ракет. В дальнейшем самолёты переданы в авиацию ВМФ, где использовались по усмотрению командования, самолёт «75840» продан и в 2001 году потерпел катастрофу. Только один самолёт модернизирован и применяется по прямому назначению.

Воздушный командный пункт Ил-22

В конце 1970-х на базе Ил-18Д строились воздушные командные пункты (ВКП или ВзКП) Ил-22, оснащённые аппаратурой закрытой кодовой связи (ЗАС). В состав экипажей этих самолётов входят операторы аппаратуры ЗАС и офицеры боевого управления. На правом борту самолёта погрузочный люк багажного отсека «Ил-18» соединён с салоном шахтой и служит для аварийного покидания самолёта. Все рабочие места экипажа оснащены креслами с чашкой под парашют. Установлена другая кислородная система.

В постсоветские годы работы по сервисному обслуживанию и модернизации машин выполняет ЭМЗ им. В. М. Мясищева. Часть машин были переоборудованы в Ил-22ПП или модернизированы в самолет управления ретрансляцией по теме «Сокол-СРТ».

Обозначение Ил-22 носил также опытный фронтовой средний реактивный бомбардировщик ОКБ Ильюшина. Не следует путать эти машины.

Самолет РЭБ Ил-22ПП

В 2009 году заключён контракт на переоборудование «Ил-22» в самолёт-постановщик помех и попутной разведки Ил-22ПП (ОКР «Порубщик»). Разработку аппаратуры осуществлял концерн «Радиоэлектронные технологии». Переоборудование самолетов выполнялось ЭМЗ им. В. М. Мясищева. В 2011 году начаты испытания Ил-22ПП, в 2016 году первые три машины переданы заказчику.

Таблица модификаций

Название моделиГодКраткие характеристики, отличия.
Ил-18Д «Игла» («изделие 20»)1968Опытный самолёт радиотехнической разведки, прототип Ил-20. Переоборудована одна машина.Дополнительные баки позволяли увеличить дальность полета

6 400 км.Выпускался до 1969 года, всего было изготовлено 122 самолета.

Ил-20 Ил-20М («изделие 17») Ил-20М11970Самолёт радиотехнической разведки. Изготовлено 20 машин.
Ил-18РТЛ1971Опытный самолётный измерительный пункт для получения телеметрии ракетной техники. Прототип Ил-20РТ. Переоборудована одна машина. Списан в конце 1980-х.
Ил-20РТ1980Самолётный измерительный пункт для получения телеметрии ракетной техники. Изготовлено 4 машины. Одна машина модернизирована в 90-х годах, остальные перепрофилированы или списаны.
Ил-22 (изд. 36 «Бизон»)1971Воздушный командный пункт со спецсвязью. Модернизация проводилась в ОКБ Мясищева. Изготовлено 14 самолётов.
Ил-22М-11 (изд. 40 «Зебра»)Начало 1980-хДальнейшая модификация ВзКП. Изготовлен 21 самолёт. В 2010-х годах несколько самолетов ВС РФ прошли модернизацию.
Ил-22М-15 (изд. 41)?Последняя модификация ВзКП. Изготовлен 1 самолёт, после распада СССР принадлежит Казахстану.
Ил-22ПП «Порубщик»2016Самолет радиоэлектронной борьбы. Изготовлены 3 самолета, приняты на вооружение ВКС РФ в ноябре 2016 года.

По состоянию на  г. ОАО «Ил» выполняет ряд опытно-конструкторских работ и работ по модернизации самолётов специального назначения типа Ил-20 и Ил-22.
