FGM-148 Javelin – сюрприз откуда не ждали

Без ограничений

Стоит отметить, что, заключая с Киевом контракты на поставку ПТРК Javelin, американская сторона подчёркивала, что те якобы будут использоваться только для обороны. Об этом в 2018 году, в частности, заявлял занимавший в тот момент пост спецпредставителя США по Украине Курт Волкер.

• ПТРК Javelin

Комментируя первые поставки комплексов украинским военным, он говорил, что предоставляемые ПТРК являются исключительно оборонительным вооружением и не должны использоваться на линии соприкосновения сил ВСУ и непризнанных республик в Донбассе. Волкер также отметил, что США надеются «заполнить белые пятна в обороне Украины», чтобы «помешать дальнейшему разжиганию конфликта».

Заявление Волкера было сделано на фоне возражений Москвы о том, что передача ВСУ нового оружия не будет способствовать деэскалации конфликта.

Также по теме

«Акт политической лояльности»: как Украина реализует контракт на покупку Javelin

ВСУ получат новую партию американских противотанковых ракетных комплексов FGM-148 Javelin. Об этом сообщило руководство Минобороны…

Однако в конце 2019 года Пентагон опроверг информацию о том, что комплексы Javelin были переданы Киеву при условии, что они не будут отправлены на линию соприкосновения. Так, в декабре 2019 года замминистра обороны по политическим вопросам Джон Руд отметил, что данная информация не соответствует действительности, а Вашингтон не вводил никаких ограничений на использование этих комплексов.

Единственным условием, пояснил Руд, было обеспечение сохранности технологии и предотвращение её передачи третьим сторонам.

«США предоставили Украине противотанковые комплексы Javelin. Мы просили, и есть определённые требования такого рода, об обеспечении сохранности технологии, предотвращении передачи технологии третьим сторонам. В плане применения «в поле» рестрикций нет», — приводит слова функционера Пентагона издание Defense News.

В таком противоречии нет ничего удивительного, считает руководитель Центра изучения общественных прикладных проблем национальной безопасности Александр Жилин.

«Они будут вооружать ВСУ, будут на территории Украины готовить террористов против России, и они будут продолжать накачивать Украину русофобией, к сожалению. Эти комплексы поставляются, чтобы использовать их против русскоязычного населения Донбасса. Военный потенциал можно использовать по-разному, но когда я слышу, что Javelin или другая техника поставляется исключительно в оборонительных целях, — это лицемерие», — отметил эксперт.

В то же время Владимир Батюк считает, что с чисто военной точки зрения комплексы Javelin особых преимуществ украинской стороне не дают.

«Это служит лишь морально-политическим свидетельством поддержки позиции Украины со стороны США и их союзников по НАТО по отношению к конфликту в Донбассе. Что касается чисто политической стороны этого вопроса, то такого рода шаги западных партнёров и их отказ воздействовать на Киев в плане более серьёзных шагов в направлении прекращения огня, разведения войск, отказа от того, чтобы захватить так называемую серую зону, — всё это действительно оказывает негативное воздействие», — подчеркнул эксперт.

Он подчеркнул, что с тактической точки зрения такая техника Киеву не нужна.

«Это политико-пропагандистский шаг. США фактически дают понять киевской стороне, что на самом деле обструкционистская политика в отношении Минских соглашений поддерживается ими, и Украина должна действовать в том же духе», — заключил политолог.

Общее описание FGM-148 «Джавелин»

«Джавелин» ПТРК нового поколения, работающий по принципу «выстрелил-забыл». Создан для уничтожения танков, транспорта и даже вертолётов.

Аппарат включает в себя два модуля:

Транспортно-пусковой контейнер (ТПК) и командно-пусковое устройство (КПУ).

ТПК – это одноразовая стартовая площадка в виде трубы с самой ракетой в ней, в то время как КПУ это модуль, содержащий органы управления, оптические приборы, электропитание, и может быть использован многократно с другими ТПК.

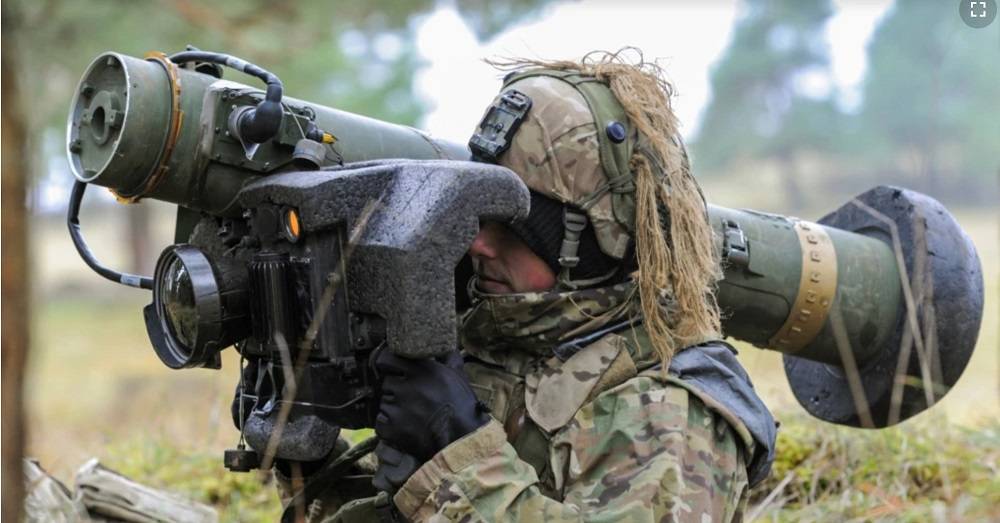

Командно-Пусковое Устройство (на анг. CLU )

В состав КПУ входит:

1. Ночной прицел на основе тепловизора.
2. Оптический прицел.
3. Рукояти с органами контроля.
4. Двигатель Стирлинга.
5. Визир.
6. Аккумулятор BA-5590/U для питания систем.

Главный рабочий орган ПТРК – тепловизионная камера, формирующая изображение вне зависимости от погодных условий. Сенсор имеет разрешение 240 x 480 точек.

Для регистрации слабого теплового излучения цели, необходимо чтобы линзы и матрица камеры были в достаточной степени холодными, в противном случае полезный сигнал растворится в собственных тепловых шумах. Для решения этой проблемы прицел оборудован охлаждающей установкой, работающей от миниатюрного двигателя Стирлинга. Необходимое время полного охлаждения составляет от 2 мин 35 сек.

Матрица находится в сосуде Дьюара с вакуумом, который со временем может вытечь и поэтому разработчик сообщает об ограниченном времени хранения на складе –10 лет. Датчик КПУ может работать и без охлаждения если мишень имеет достаточный тепловой контраст.

Два разъема передачи данных расположены с правой стороны: первый для подключения к тренажеру или обновления программного обеспечения и второй для передачи данных ракете. В нижней части имеются две рукоятки пистолетного типа, на которых расположены спусковая кнопка, регуляторы резкости, изменения предела чувствительности и прочие параметры отображения.

В центре визира отображается картинка с камеры, а по периметру разнесены различные индикаторы:

• Day – Дневной прицел;
• WFOV – ночной прицел с 4 кратным увеличением;
• NFOV – ночной прицел с 12 кратным увеличением;
• SEEK – вид с камеры самой ракеты (видоискателя). Видоискатель включается после установки маркера;
• TOP – выбрана атака сверху;
• Dir (Direct) – выбрана атака по прямой;
• FLTR – включен фильтр отражения;
• NIGHT – Тепловизор не охлажден;

Красные индикаторы сообщают о недостаточной температуре охлаждения, напряжении аккумулятора или об ошибках при автодиагностике.

Нажатие кнопки FLTR выдвигает специальный фильтр. Большие линзы Джавелина как и любые другие оптические прицелы хорошо отражают лазерный луч. Это отражение фиксируется специальными устройствами типа «Антиснайпер», которые используют разведчики. Это может представлять угрозу жизни оператору еще до выстрела и поэтому оптика была оснащена подобным фильтром.

Применять фильтр стоит лишь при необходимости – его главным недостатком является ухудшение чувствительности тепловизора.

Все вышеперечисленные устройства нуждаются в питании, для чего предусмотрена батарея BA-5590/U. При отсутствии электропитания использовать можно лишь оптический прицел для наблюдения.

Транспортно-Пусковой Контейнер

Пусковая труба изготовлена из волокон графита, для снижения веса. В ТПК еще на стадии сборки монтируется боеприпас, где его соединяют с трубками охлаждения и закрывают крышками. Ракета оборудована собственным охлаждением от баллонов со сжатым газом, и не зависит от общей системы охлаждения.

Время необходимое для охлаждения ИК ГСН составляет 10 секунд.

Конструкция[править]

Конструктивно ПТРК состоит из пускового устройства, к которому прикрепляется транспортно-пусковой контейнер с ракетой. Стартовый вес комплекса составляет около 26 килограммов.
Для пуска необходимо:

• присоединить транспортно-пусковой контейнер (ТПК) с ракетой к пусковому устройству (ПУ);
• снять торцевую крышку ТПК;
• включить комплекс и охладить ГСН;
• “захватить цель” при помощи регулируемого маркера захвата цели на экране ПУ и выбрать тип атаки;
• нажать на спусковую клавишу.

Прицельный комплекс “Джавелин” имеет дневной и тепловизионный каналы, что позволяет успешно вести из него огонь даже в ночное время.

Впервые FGM-148 был применён в Ираке в 2003 году. Группа “морских котиков”, отрываясь от преследующих иракских частей, уничтожила с помощью этого комплекса около десяти единиц бронетехники. Для условий Афганистана была разработана ракета с термобарической огневой частью.

Будучи высокоэффективным оружием, “Джавелин” не лишён и весьма существенных недостатков. По сравнению с ПТРК “Корнет” он имеет практически вдвое меньшую дальность стрельбы и мощность боеголовки; вместе с тем, стоимость пускового устройства с одной ракетой составляет порядка 200 000 долларов. Головка самонаведения ракеты требует предварительного охлаждения (не менее 25-30 секунд), что неприемлемо на поле боя под огнём противника и делает расчёт ПТРК сильно уязвимым.

Боевое применение и перспективы использования

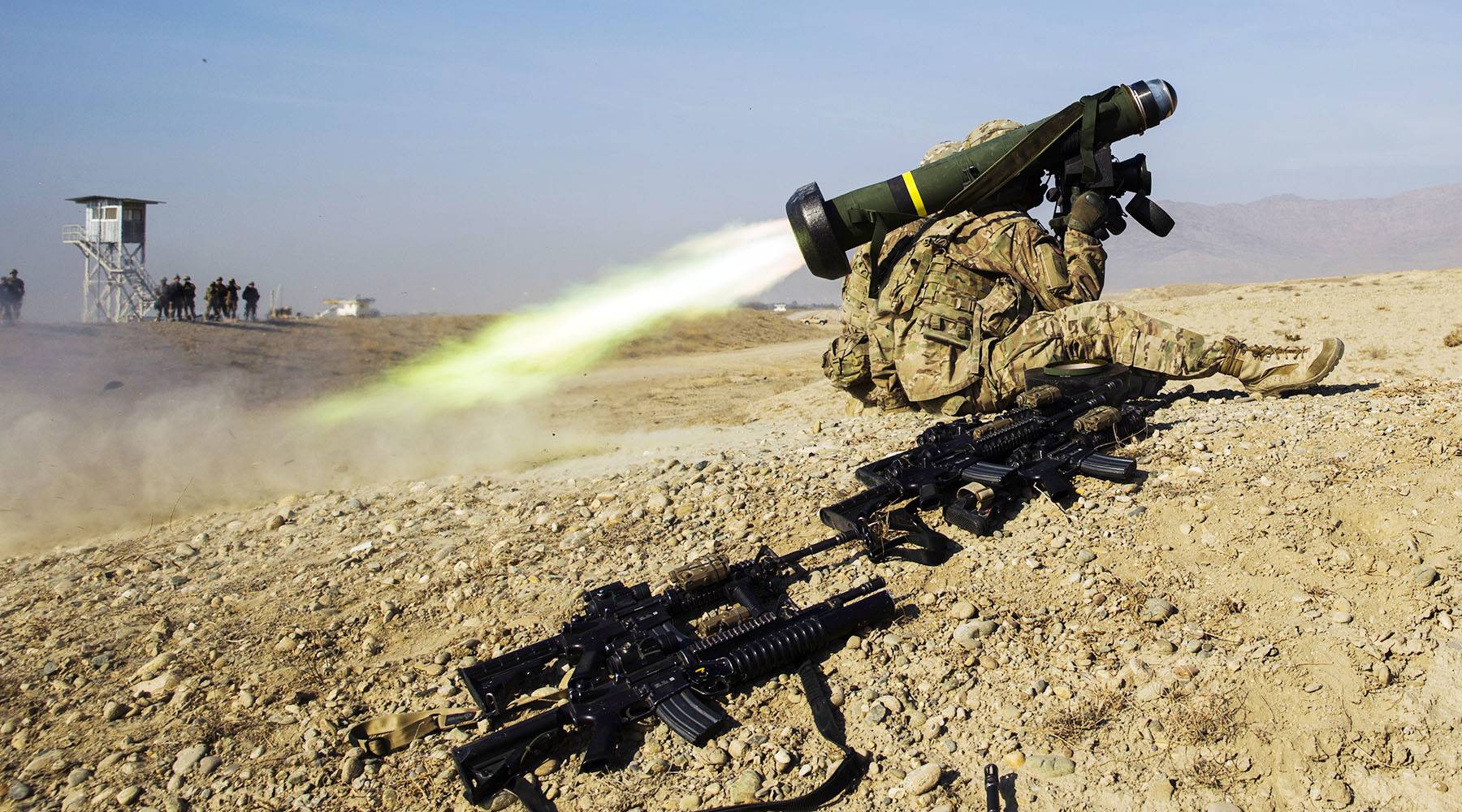

ПТРК Джавелин впервые применен во время вторжения сил коалиции в Ирак. В ходе боев на перевале Дебакка спецназ применил переносной комплекс и уничтожил 14 единиц техники затратив всего 19 выстрелов. Рекордная дальность поражения цели в этой войне составила 3700 м.

Широкое применение ПТРК нашел и в Афганистане в противопартизанских операциях, заняв нишу между минометами с одной стороны и гранатометами с другой. Операторы наносили точечные удары по позициям ДШК, по устьям пещер и даже по скоплениям людей.

КПУ зачастую применялся как разведывательное устройство, тем самым зарекомендовав комплекс как вполне универсальное решение. Планируется поставка партии на Украину, где предположительно будет использован против танков Т-72 модификации Б3 (2011) на востоке страны.

Опыт локальных боев показал сравнительную мобильность, а главное точность Джевлина. Комплекс изменил характер ведения войны. Это скрытное появление малых групп, точечное поражение целей, без применения авиации и быстрая эвакуация.

С 2013 началось снабжение частей новыми КПУ с лазерным целеуказателем и GPS приёмником. Эти меры позволят ракете в случае потери тепловой картинки продолжить полет на основе данных с лазерного дальномера, полученных до пуска. Также новый аппаратура, позволит расширить взаимодействие войск и улучшив его разведывательные свойства.

Становится возможным распределение целей между расчетами и одновременное их поражение, что делает комплекс универсальным ответом на вызовы современной войны.

Разработка и поставки

В 1983 году Пентагон запустил новую программу AAWS-M (Advanced Anti-Tank Weapon System-Medium – «Усовершенствованная противотанковая система, средняя»), целью которой было создание перспективного ПТРК. В 1986 году программа дошла до стадии сравнительных испытаний нескольких опытных образцов от разных компаний-разработчиков. По результатам этого этапа был выбран самый лучший проект. Готовый ПТРК для армии должны были создать компании Texas Instruments и Martin Marietta (ныне Raytheon и Lockheed Martin).

В 1991 году стартовали испытания опытных систем нового типа, получивших армейское обозначение FGM-148 и имя Javelin («Дротик»). В дальнейшем осуществлялась доводка отдельных компонентов; первые стрельбы с полным составом оборудования прошли в 1993-м. В следующем году стартовала малосерийная сборка компонентов комплекса. После прохождения государственных испытаний, в 1996 году, новейший ПТРК был принят на вооружение армии США.

Первым заказчиком серийных изделий FGM-148 стали вооруженные силы Соединенных Штатов. Уже первые годы серийное производство показало желаемые темпы выпуска ракет и прочего оборудования. За первые 20 лет производства американские войска успели получить чуть менее 8 тыс. блоков управления и свыше 28 тыс. ракет. Производство «Джавелинов» в интересах американской армии продолжается.

Транспортно-пусковые контейнеры с ракетами на производстве.

В начале двухтысячных годов появились первые контракты на поставку ПТРК Javelin третьим странам. Первыми такое оружие заказали союзники США по НАТО. В дальнейшем покупателями стали различные государства Европы, Азии и Африки. К настоящему времени FGM-148 приняты на вооружение более чем в двух десятках стран. Ожидается появление новых заказчиков.

Одним из последних покупателей стала Украина, и этот заказ представляет особый интерес. В 2018 году стало известно, что украинской армии – после нескольких лет консультаций и уговоров – отправят 37 пусковых блоков и 210 управляемых ракет Javelin. При этом новое оружие запрещено использовать в зоне боевых действий на Донбассе во избежание его попадания в чужие руки.

Примечательно, что некоторые иностранные государства отказались от закупки американских ПТРК. К примеру, в 2013 году Индия не стала заказывать такое оружие в связи с невозможностью передачи технологий производства. Германия тоже не пожелала приобретать FGM-148 в связи с наличием собственных противотанковых комплексов. Интересным образом обстоит дело с французскими заказами. В прошлом армия Франции приобрела «Джавелины», но новые контракты заключаться не будут: в будущем планируется приобретать ПТРК собственного производства.

Описание конструкции

FGM-148 «Джавелин» — это переносной ракетный комплекс, предназначенный для уничтожения бронетехники и транспортных средств неприятеля. Также его можно использовать для поражения низколетящих воздушных целей: беспилотников, вертолетов, поршневых самолетов. Вести огонь из «Джавелина» можно в любое время суток, не помеха ему и ограниченные условия видимости.

На корпусе КПБ расположены рукояти удержания, на которых находятся элементы управления оружием. Поиск целей производится с помощью дневного и ночного прицела, причем ночной канал является основным, независимо от времени суток. В состав командно-пускового блока входит батарейный отсек, в котором могут находиться одноразовые батареи или заряжаемый аккумулятор.

Дневной телескопический прицел позволяет проводить обзор обстановки даже при отсутствии питания, в новой модификации ПТРК CLU он заменен видеокамерой, также в этом варианте комплекса есть приемник GPS и лазерный дальномер.

Ракета находится в герметичном транспортно-пусковом контейнере, с подключенным источником питания и блоком охлаждения на сжиженном газе, функцией которого является охлаждение головки наведения ракеты до рабочей температуры. Ракета может десять лет храниться в контейнере.

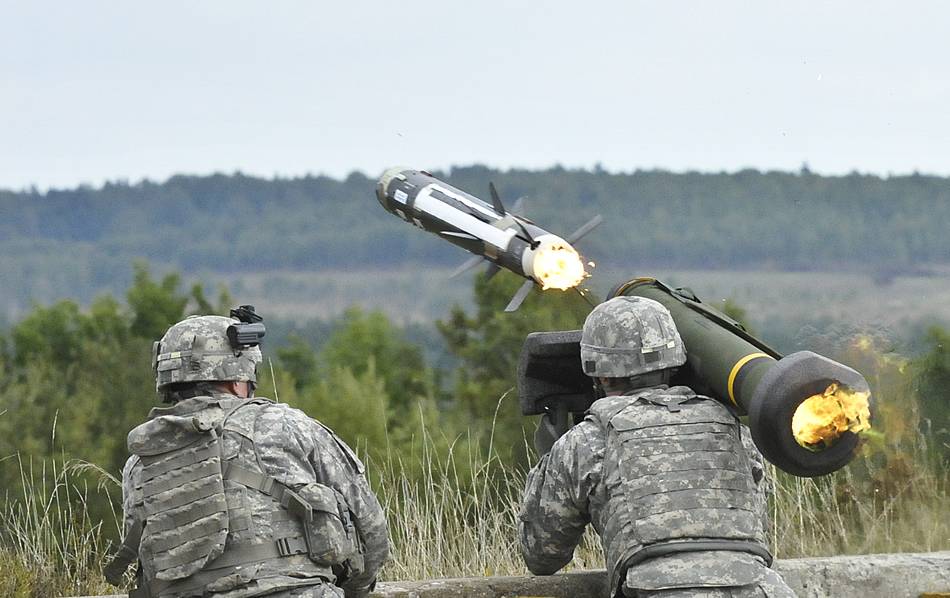

С помощью стартового двигателя ПТУР выводится из контейнера и получает начальное ускорение. «Джавелин» отличается «мягким» пуском, что позволяет использовать комплекс из укрытий и даже из закрытых помещений. Маршевый двигатель ракеты включается на безопасном от оператора расстоянии.

Раскладывающиеся крылья обеспечивают ракете набор высоты и стабилизируют ее полет. Управление ракетой в полете осуществляется за счет закрылков и маршевых двигателей с управляемым вектором тяги.

У ракеты есть электронная система предохранения (ESAF), которая предотвращает случайный запуск двигателей и детонацию боевой части. Она же отвечает за постановку на боевой взвод двух детонаторов (для основного и лидирующего заряда) и за запуск двигателей в нужной последовательности.

Лидирующий заряд ракеты предназначен для нейтрализации динамической защиты, а основной – для пробития брони и поражения заброневого пространства.

ПТРК «Джавелин» имеет два режима атаки цели: по прямой траектории или сверху. Их выбирает оператор непосредственно перед стрельбой. Следует отметить, что атака сверху позволяет ракете поражать бронетехнику в наименее защищенную верхнюю проекцию. Американские ученые разработали математическую модель атаки ПТУР с траекторией захода сверху. Согласно ей, в этом случае ракета обходит системы активной защиты танков типа «Дрозд-2» или «Афганит».

Описание конструкции

FGM-148 «Джавелин» — это переносной ракетный комплекс, предназначенный для уничтожения бронетехники и транспортных средств неприятеля. Также его можно использовать для поражения низколетящих воздушных целей: беспилотников, вертолетов, поршневых самолетов. Вести огонь из «Джавелина» можно в любое время суток, не помеха ему и ограниченные условия видимости.

На корпусе КПБ расположены рукояти удержания, на которых находятся элементы управления оружием. Поиск целей производится с помощью дневного и ночного прицела, причем ночной канал является основным, независимо от времени суток. В состав командно-пускового блока входит батарейный отсек, в котором могут находиться одноразовые батареи или заряжаемый аккумулятор.

Дневной телескопический прицел позволяет проводить обзор обстановки даже при отсутствии питания, в новой модификации ПТРК CLU он заменен видеокамерой, также в этом варианте комплекса есть приемник GPS и лазерный дальномер.

Ракета находится в герметичном транспортно-пусковом контейнере, с подключенным источником питания и блоком охлаждения на сжиженном газе, функцией которого является охлаждение головки наведения ракеты до рабочей температуры. Ракета может десять лет храниться в контейнере.

С помощью стартового двигателя ПТУР выводится из контейнера и получает начальное ускорение. «Джавелин» отличается «мягким» пуском, что позволяет использовать комплекс из укрытий и даже из закрытых помещений. Маршевый двигатель ракеты включается на безопасном от оператора расстоянии.

Раскладывающиеся крылья обеспечивают ракете набор высоты и стабилизируют ее полет. Управление ракетой в полете осуществляется за счет закрылков и маршевых двигателей с управляемым вектором тяги.

У ракеты есть электронная система предохранения (ESAF), которая предотвращает случайный запуск двигателей и детонацию боевой части. Она же отвечает за постановку на боевой взвод двух детонаторов (для основного и лидирующего заряда) и за запуск двигателей в нужной последовательности.

Лидирующий заряд ракеты предназначен для нейтрализации динамической защиты, а основной – для пробития брони и поражения заброневого пространства.

ПТРК «Джавелин» имеет два режима атаки цели: по прямой траектории или сверху. Их выбирает оператор непосредственно перед стрельбой. Следует отметить, что атака сверху позволяет ракете поражать бронетехнику в наименее защищенную верхнюю проекцию. Американские ученые разработали математическую модель атаки ПТУР с траекторией захода сверху. Согласно ей, в этом случае ракета обходит системы активной защиты танков типа «Дрозд-2» или «Афганит».

Череда контрактов

Напомним, вопрос поставок ПТРК Javelin на Украину несколько лет находился в центре дипломатического диалога между Киевом и Вашингтоном. Администрация бывшего президента страны Петра Порошенко заявляла, что комплексы Javelin нужны украинской стороне для того, чтобы противостоять «российской агрессии», имея в виду вооружённый конфликт с самопровозглашёнными республиками Донбасса.

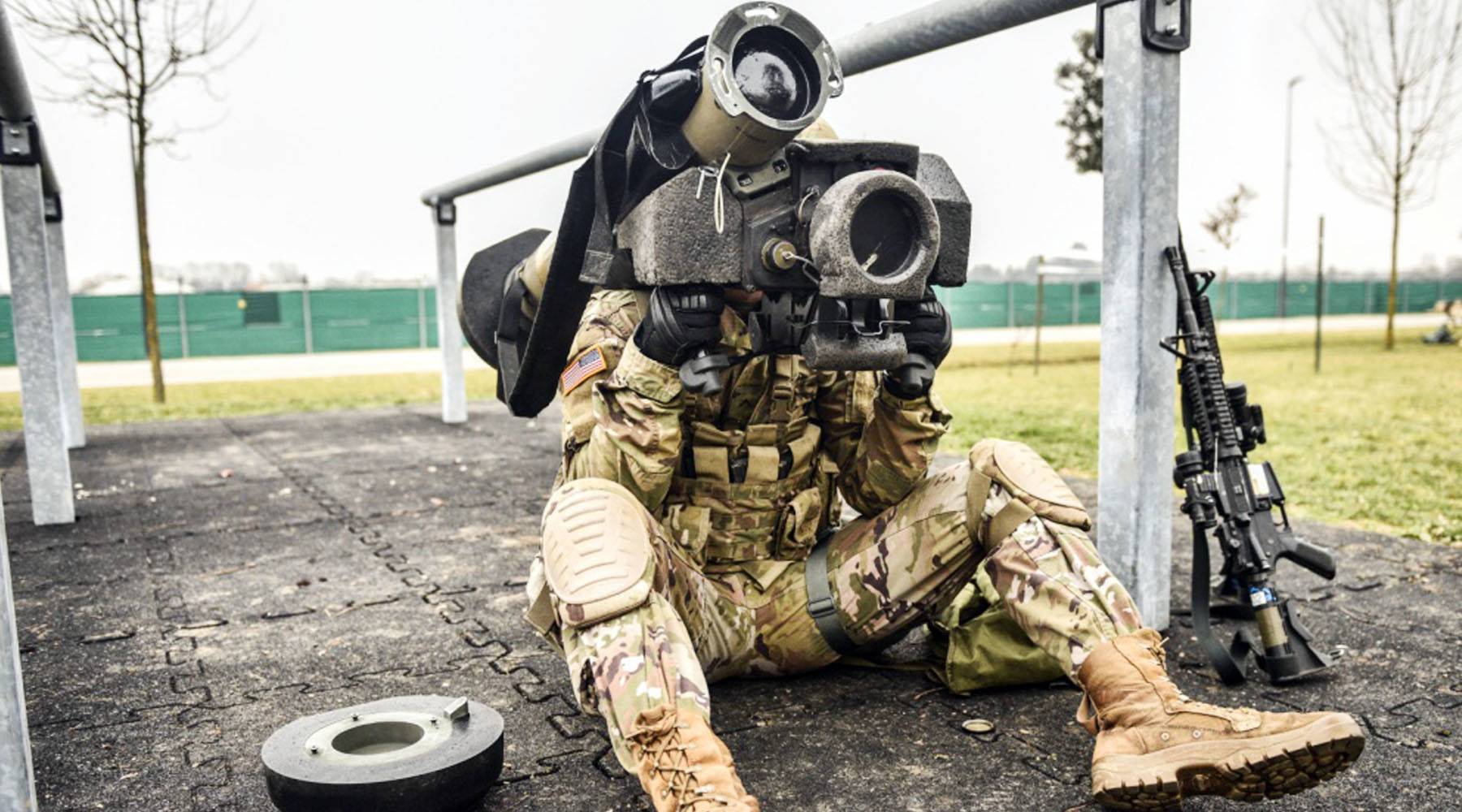

• Военнослужащий армии США с ракетным комплексом Javelin во время учений в Афганистане
• Reuters

В марте 2018 года США одобрили передачу Украине 37 пусковых установок Javelin и 210 ракет к ним на сумму $47 млн. 2 мая украинские военнослужащие приступили к освоению американских ПТРК, а 22 мая совершили первые пуски на полигоне в Черниговской области. 24 августа поставленные из США комплексы были продемонстрированы публике на параде в честь Дня независимости Украины.

В январе 2019 года Порошенко заявил, что американские ПТРК оказали «заметный психологический эффект» на линии разграничения в Донбассе. По его словам, «российские танкисты» якобы начали отказываться выезжать на позиции, узнав о появлении Javelin на вооружении украинской армии.

В октябре 2019 года Пентагон оповестил конгресс США о намерении продать Киеву ещё 150 ракет для комплексов Javelin и другую сопутствующую военную технику на $39,2 млн.

Также по теме

«Ура-патриотический вброс»: зачем Порошенко похвастался мощью противотанковых комплексов из США

Президент Украины Пётр Порошенко заявил, что американские противотанковые комплексы Javelin напугали Вооружённые силы РФ. По его…

В конце декабря 2019 года глава Минобороны Украины Андрей Загороднюк во время брифинга по выполнению Гособоронзаказа сообщил о заключении нового контракта на поставку комплексов Javelin. По его словам, сделка с Соединёнными Штатами является знаковой для вооружённых сил страны.

«Например, мы впервые закупили противотанковые ракетные комплексы Javelin в США. Это действительно для нас знаковый контракт», — цитирует Загороднюка пресс-служба Минобороны Украины.

В свою очередь, замминистра обороны Украины Анатолий Петренко уточнил, что речь идёт о второй партии Javelin, которую Киев закупил у Соединённых Штатов, добавив, что сделка была заключена в четвёртом квартале 2019 года.

Руководитель Центра военно-политических исследований Института США и Канады РАН Владимир Батюк в разговоре с RT отметил, что, несмотря на небольшую сумму контракта, продолжающиеся поставки Украине вооружения красноречиво свидетельствуют о политических намерениях Вашингтона.

«На общем фоне американского оборонного бюджета, который составляет порядка $730 млрд, $18 млн — примерно один процент, не очень много. Но чисто с политической точки зрения это свидетельствует о позиции, которую заняли США в отношении конфликта в Донбассе. Эта позиция состоит в том, что Украина и дальше должна воевать на востоке до победного конца — это в американских интересах», — пояснил эксперт.

Сравнительные технические характеристики

Корнет-М	FGM-148	Скиф
Страна	Россия	США	Украина
Калибр	152	127	152
Расстояние до цели минимальное, м	100	500	100
Максимальная дальность стрельбы днем/ночью, км	5.5/3.5	2.5	5.5/3
Боеголовка	тандемная кумулятивная, термобарическая	тандемная кумулятивная	тандемная кумулятивная
Способность пробить броню, мм	1000—1200	600	1100+
Способ наведения	Лазерная подсветка Полуавтомат	ИК ГСН	Лазерный луч Полуавтомат (возможность стрельбы с пульта
Максимальная скорость полёта ракеты, м/с	300	190	220
Длина пусковой трубы, мм	1210	920	1435
Вес ПТРК	55	26,0	76,5

Конкурентные преимущества FGM-148 перед «Корнетом» и «Скифом» мобильность и простота использования, однако он сильно проигрывает им в дальности. Российскому и украинскому аппаратам необязательно наводиться на теплые объекты что делает их универсальным решением для защиты или штурма укрепленных позиций.

С другой стороны, луч лазера «Корнета» и «Скифа» фиксируются самыми примитивными датчиками, тогда как пуск ракеты с тепловой головкой можно обнаружить лишь радаром, который на данный момент не установлен ни на одном серийном танке.

Важно понимать, что израильский «Спайк» – это целое семейство комплексов и для сравнения выбран схожий с «джевлином» по весу вариант. Особенностью «Спайк» является принцип «выстрелил – скорректировал – забыл»

Японский образец уступает практически по всем параметрам, кроме цены.

Прочие характеристики FGM-148 представлены в таблице

Длина ракеты, мм	1081,2
Масса ракеты, кг	11,8
Масса КПУ, кг	6,36
Время предстартовой подготовки, с	30
Время установки новой пусковой трубы, с	20
Расчет, чел	1-2

Большая масса прицельного устройства объясняется наличием аккумулятора и различными приводами зеркал в оптической системе. Ракета одна из самых легких среди конкурентов и ее масса почти в три раза меньше «Корнета», тогда как вес самих комплексов примерно одинаков.

Противотанковые поколения

Противотанковые управляемые ракеты появились еще в конце Второй мировой войны. В 1943 году в Германии начались работы над ПТРК Ruhrstahl X-7 («Красная шапочка»). До начала серийного производства дело не дошло, этому помешал конец Третьего Рейха. Однако немецкие наработки попали в руки союзников и уже в конце 40-е годов появились ПТРК, которые традиционно причисляют к первому поколению этого оружия. К нему, например, относятся комплексы SS-10 (Франция) и «Кобра» (Швейцария). Советский Союз с некоторым опозданием включился в эту гонку, но довольно быстро догнал западных конкурентов и уже в 1960 году принял на вооружение противотанковый комплекс «Шмель», а в 1963 году «Малютку». Причем вопреки пословице, первый блин оказался очень даже ничего: советские «Малютки» довольно успешно применялись во Вьетнаме, а в 1973 году устроили настоящий погром израильским танкам во время войны Судного дня.

Конструкция ПТРК первого поколения была несовершенной. Ракеты имели низкую скорость, недостаточную дальность стрельбы, на начальном участке траектории была значительная «мертвая зона». Но самой большим их недостатком была сложность управления. Оно осуществлялось по проводам, и оператор с помощью джойстика должен был непосредственно управлять ракетой. Одно неловкое движение – и очень дорогой ПТУР просто утыкался в землю. Поэтому стрельба из противотанковых комплексов, подобных «Малютке» требовала очень высокой подготовки расчета.

Поэтому уже в 70-е годы на вооружение стали поступать ПТРК второго поколения с полуавтоматической системой наведения. У этих комплексов управление ракетой в полете могло осуществляться через провод, по лучу лазера или радиоканалу. Но теперь оператору было достаточно удерживать цель после выстрела в визире, ракету в полете направляла автоматика оружия. Ко второму поколению ПТРК относятся советские комплексы «Фагот», «Конкурс», российский «Корнет», американский «Тоу» и «Хеллфайер», а также большинство других противотанковых комплексов, находящихся на вооружении разных армий мира в настоящее время. Некоторые из них, правда, имеют обозначение 2+ (иногда даже 2++), но это, скорее, маркетинговый ход, мало отображающий реальное положение вещей.

https://youtube.com/watch?v=-wwMpoxdJwo

В начале 90-х годов сразу в нескольких странах начались работы по созданию ракетного противотанкового оружия третьего поколения. Его основной особенностью является полностью автоматическая система управления ракетой, которая укладывается в концепцию «выстрелил и забыл». Именно по такому принципу работает американский ПТРК «Джавелин». Ради справедливости следует отметить, что FGM-148 Javelin не единственный существующий противотанковый комплекс третьего поколения, просто он самый известный из них. К этой группе также относятся израильские ПТРК Spike и LAHAT, немецкий PARS 3 LR и индийский Nag.

Кроме третьего, некоторые авторы выделяют и четвертое поколения противотанковых комплексов. К ним относятся ПТРК с боеприпасами барражирующего типа, способными кружить над полем боя. В задачу оператора подобного комплекса входит только выбрать подходящую цель через телевизионный канал связи и направить на нее ракету. Пока есть только один серийный образец такого оружия – французский ПТРК ММР, частично к этой группе можно отнести некоторые комплексы из израильского семейства «Спайк».

Общее описание FGM-148 «Джавелин»

«Джавелин» ПТРК нового поколения, работающий по принципу «выстрелил-забыл». Создан для уничтожения танков, транспорта и даже вертолётов.

Аппарат включает в себя два модуля:

Транспортно-пусковой контейнер (ТПК) и командно-пусковое устройство (КПУ).

ТПК – это одноразовая стартовая площадка в виде трубы с самой ракетой в ней, в то время как КПУ это модуль, содержащий органы управления, оптические приборы, электропитание, и может быть использован многократно с другими ТПК.

Командно-Пусковое Устройство (на анг. CLU )

В состав КПУ входит:

1. Ночной прицел на основе тепловизора.
2. Оптический прицел.
3. Рукояти с органами контроля.
4. Двигатель Стирлинга.
5. Визир.
6. Аккумулятор BA-5590/U для питания систем.

Главный рабочий орган ПТРК – тепловизионная камера, формирующая изображение вне зависимости от погодных условий. Сенсор имеет разрешение 240 x 480 точек.

Для регистрации слабого теплового излучения цели, необходимо чтобы линзы и матрица камеры были в достаточной степени холодными, в противном случае полезный сигнал растворится в собственных тепловых шумах. Для решения этой проблемы прицел оборудован охлаждающей установкой, работающей от миниатюрного двигателя Стирлинга. Необходимое время полного охлаждения составляет от 2 мин 35 сек.

Матрица находится в сосуде Дьюара с вакуумом, который со временем может вытечь и поэтому разработчик сообщает об ограниченном времени хранения на складе –10 лет. Датчик КПУ может работать и без охлаждения если мишень имеет достаточный тепловой контраст.

Два разъема передачи данных расположены с правой стороны: первый для подключения к тренажеру или обновления программного обеспечения и второй для передачи данных ракете. В нижней части имеются две рукоятки пистолетного типа, на которых расположены спусковая кнопка, регуляторы резкости, изменения предела чувствительности и прочие параметры отображения.

В центре визира отображается картинка с камеры, а по периметру разнесены различные индикаторы:

• Day – Дневной прицел;
• WFOV – ночной прицел с 4 кратным увеличением;
• NFOV – ночной прицел с 12 кратным увеличением;
• SEEK – вид с камеры самой ракеты (видоискателя). Видоискатель включается после установки маркера;
• TOP – выбрана атака сверху;
• Dir (Direct) – выбрана атака по прямой;
• FLTR – включен фильтр отражения;
• NIGHT – Тепловизор не охлажден;

Красные индикаторы сообщают о недостаточной температуре охлаждения, напряжении аккумулятора или об ошибках при автодиагностике.

Нажатие кнопки FLTR выдвигает специальный фильтр. Большие линзы Джавелина как и любые другие оптические прицелы хорошо отражают лазерный луч. Это отражение фиксируется специальными устройствами типа «Антиснайпер», которые используют разведчики. Это может представлять угрозу жизни оператору еще до выстрела и поэтому оптика была оснащена подобным фильтром.

Применять фильтр стоит лишь при необходимости – его главным недостатком является ухудшение чувствительности тепловизора.

Все вышеперечисленные устройства нуждаются в питании, для чего предусмотрена батарея BA-5590/U. При отсутствии электропитания использовать можно лишь оптический прицел для наблюдения.

Транспортно-Пусковой Контейнер

Пусковая труба изготовлена из волокон графита, для снижения веса. В ТПК еще на стадии сборки монтируется боеприпас, где его соединяют с трубками охлаждения и закрывают крышками. Ракета оборудована собственным охлаждением от баллонов со сжатым газом, и не зависит от общей системы охлаждения.

Время необходимое для охлаждения ИК ГСН составляет 10 секунд.

Тактико-технические характеристики ПТРК Джавелин

Страна происхождения — СШАДата принятия на вооружение — 1996 г.Расчёт — 1-3 человекаВес— 22.5 кг

Командно-пусковой блок (КПБ) M98A1Вес— 6.42 кг, включая батарею, сумку для переноски и набор для чисткиРазмеры (ДхШхВ) —348.2х499.1х338.8 ммКратность дневного прицела — 4XПоле зрения дневного прицела — 4.80°х6.40 ° Кратность ночного прицела с широким полем обзора — 4.2XНочной прицел с широким полем обзора — 4,58° х 6,11 ° Кратность ночного прицела с узким полем зрения — 9.2XПоле зрения ночного прицела — 2.00° х 3.00° (приблизительно)Тип батареи — Lithium Sulfur Dioxide (LiSO2) BA-5590/U, одноразоваяСрок службы батареи — 4 часа при температуре ниже 49° C; 3 часа в пределах от 10° C до 49° C; 1 час при температуре от от –49 ° С до 10° С; 0.5 часа при температуре выше 49° CВес батареи — 1.0 кгЦена — $126000 (2002 г.)

Ракета в транспортно-пусковом контейнере и блок энергоснабжения и охлажденияВес— 15.97 кгДлина — 1209 ммДиаметр с заглушкой — 298.5 ммВнутренний диаметр — 140.2 ммНаименьшая дальность стрельбы: при атаке по навесной траектории -150 м; при атаке по прямой траектории -65 мНаибольшая дальность эффективного огня — 2000 мВремя полёта — около 4.6 секунды на дистанцию 1000 метров; 14.5 секунды на 2000 метровСистема наведения — инфракрасная, “выстрелил-забыл”Цена — $78000 (2002 г.)

Блок энергоснабжения и охлаждения (BCU)Вес — 1.32 кгРазмеры (Д x Ш) — 207.3 х 117.6 ммТип — литиевая одноразоваяСрок службы — 4 минутыХладагент — аргон

История создания Javelin FGM-148

Система Javelin была разработана и произведена совместным предприятием, созданным компаниями Raytheon и Lockheed Martin. FGM-148 Javelin – переносная противотанковая управляемая ракета американского производства, в которой применяется ракетная система средней дальности «выстрелил и забыл». Разработка ПТРК Javelin началась еще в далеком 1975 году, он должен был прийти на смену противотанковому ракетному комплексу M47 Dragon. Разработка продолжалась несколько лет под разными названиями и только в 1981 году оружие получило название, собственно, Javelin. Кстати, Javelin в переводе на русский язык означает «копье».

Компактный, легкий Javelin идеально подходит для исполнения атаки даже одним бойцом в любых условиях. Javelin был испытан во время боевых действий в Афганистане и Ираке воинами морской пехоты и спецназа США и их союзников. Одиннадцать стран выбрали Javelin, чтобы сражаться с бронированной техникой противника. Украина тоже входит в число этих стран. Напомним, что впервые ПТРК Javelin поступили в Украину в апреле 2018 года, тогда Соединенные штаты в рамках помощи поставили нашим Вооруженным силам 37 пусковых установок и 210 ракет на сумму 47 млн долларов.

Javelin также может использоваться против вертолетов и наземных боевых позиций. Он способен поражать цели даже в укрытиях или в бункерах. Его «мягкий запуск» позволяет работать из построек и закрытых боевых позиций. Конечно, позиция мягкого запуска ограничивает возможности наводчика, врагу легче реагировать на такую ​​атаку, но если упустят, то разрушения будут сокрушительными.

Начиная с 2019 года военнослужащие Вооруженных Сил Украины прошли обучение и получили сертификаты США. Для этого в Украине находились американские инструкторы, проведшие курс по подготовке боевых расчетов противотанковых ракетных комплексов FGM-148 Javelin. Теперь они умеют управлять и использовать это вооружение.

Курс провели военные инструкторы Объединенной многонациональной группы подготовки. Учебный курс был проведен для украинских военных инструкторов Международного центра миротворчества и безопасности Национальной академии сухопутных войск. Конечно, с началом войны еще больше военнослужащих экстренно прошли курс подготовки для управления этим ракетным комплексом.

Как пользоваться Javelin

Командование Сил специальных операций ВСУ опубликовало подробное видео по использованию противотанкового комплекса FGM-148 Javelin.

Конечно, следует помнить базовые правила, начинающиеся с аксиомы: перед тем, как стрелять – получи 100% гарантию того, что в прицеле – враг.

Перед пуском необходимо также убедиться, что сзади никого нет. В инструкции по использованию Javelin указано, что зона в секторе 60 градусов на расстоянии 25 метров позади пусковой позиции должна быть свободна от личного состава. А перед пусковой позицией необходимо иметь не менее 5 метров свободного пространства.

Важнейшие особенности комплекса

Прежде всего, это небольшие массогабаритные показатели, позволяющие переносить и применять его даже одному бойцу; возможность ведения огня из замкнутых помещений вследствие отсутствия при выстреле значительного избыточного давления и большой струи пламени; а также малая заметность следа ракеты от места её пуска. Наличие инфракрасной головки самонаведения (ГСН) позволяет расчёту сразу же сменить местоположение после вылета ракеты из пускового контейнера. Наконец, самое главное — возможность поражения цели как со стороны верхней полусферы, так и с фронтального направлений при небольшой минимальной дальности стрельбы (150 м в режиме атаки сверху и 65 м в режиме прямой атаки).

ПТРК FGM-148 Джавелин
