Бронемашины «Тайфун» – ветер перемен Российской армии

Оружие и оснащение

Одной из отличительных особенностей «Тайфуна-ВДВ» является возможность установки на него различных модулей вооружения для решения разных тактико-оперативных задач.

Во время форума «Армия-2019» был продемонстрирован один из таких перспективных модулей — 82-миллиметровый миномёт «Дрок». Это орудие может вести прицельный артиллерийский огонь на расстоянии до 6 км, а заряжание и наведение осуществляются экипажем внутри машины.

Бронеавтомобиль «Тайфун»

Установка «Дрока» на бронеавтомобиль ВДВ превращает его в мобильный самоходный миномёт, способный наносить внезапные точечные удары по позициям и огневым точкам противника, поясняют эксперты. Сейчас этот миномёт проходит предварительные испытания.

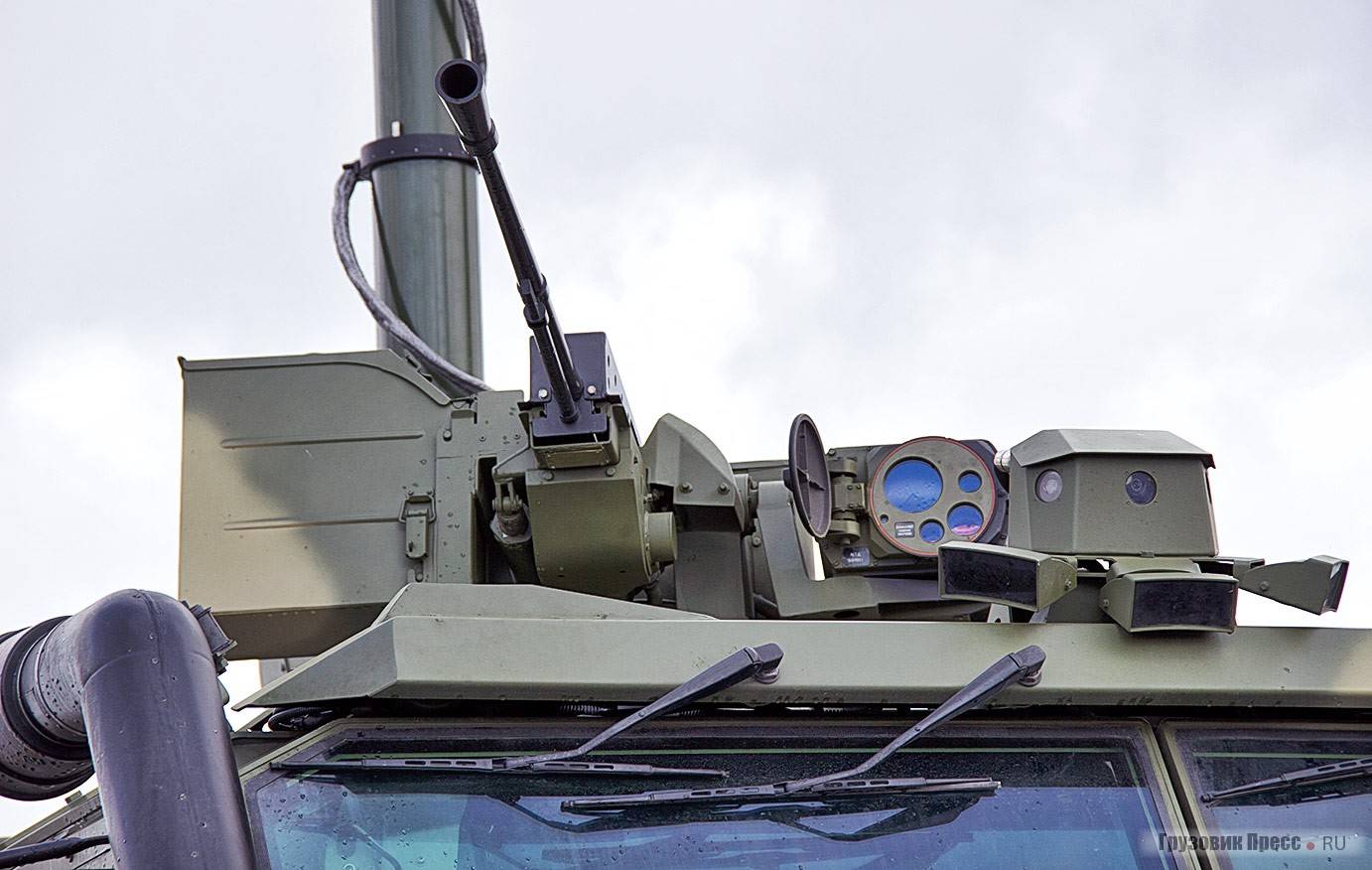

Штатным боевым модулем «Тайфуна-ВДВ» является дистанционно управляемая турель БМ-30-Д. Этот модуль был разработан АО «Центральный научно-исследовательский институт «Буревестник». Главным орудием является автоматическая пушка 2А42 калибра 30 мм, вспомогательным — пулемёт ПКТМ калибра 7,62 мм.

БМ-30-Д оборудован автоматизированной системой управления огнём с комбинированным прицелом с телевизионным и тепловизионным каналами, лазерным дальномером, панелью управления и автоматом сопровождения целей. Модуль предназначен для поиска, обнаружения и поражения целей в любое время суток.

Также по теме

«Технических проблем интеграции нет»: как боевые модули могут увеличить ударную мощь российской бронетехники

Целый спектр дистанционно управляемых боевых модулей может быть установлен на шасси существующих российских бронетранспортёров….

Виктор Баранец в беседе с RT отметил, что данный бронеавтомобиль является ответом на вызовы и задачи, появляющиеся перед военными на поле боя в современных условиях.

«Минобороны и Генштаб Вооружённых сил России понимают природу современного боя, его динамику, учитывают особенности боевой работы десантников, которым после приземления нужно мгновенно достичь определённого рубежа, для чего и предназначен «Тайфун», — пояснил эксперт.

Можно сказать, что с помощью таких автомобилей ВДВ сможет действовать в соответствии с концепцией быстрого удара и в тылу врага, по аналогии с армией США, отметил Виктор Баранец.

«Но в армии США пока нет автомобилей, которые обладали бы такой скоростью, мощью и проходимостью. У них есть аналогичные автомобили, но с «Тайфуном» они не сравнятся. По сути, это быстрые, мощные лошади ВДВ, которые имеют определённое вооружение, но самое главное — вмещают в себя достаточно большое количество десантников и на максимальной скорости после приземления достигают рубежа атаки. Несомненно, это достаточно серьёзный новый элемент, который позволит ВДВ действовать более эффективно», — заключил эксперт.

История возникновения

Идея создания унифицированного автомобильного шасси возникла в СССР к началу 80-х годов. Для реализации проекта была запущена программа «Гараж», которая закрылась в связи с распадом страны и прекращением финансирования.

К идее вернулись только в 2010 году, когда в рамках концепции развития вооруженных сил снова стали фигурировать семейства бронемашин с высокой долей унификации.

В создании бронемашин приняли участие крупнейшие заводы РФ по производству грузовых автомобилей гражданского и армейского назначения, а также ряд университетов (создание геометрии бронекорпуса и разработка гидромеханической трансмиссии).

Поставки бронеавтомобилей в войска начались в конце 2014 года, когда была передана первая установочная партия из 30 машин.

Исторический реализм

О защищённых автомобилях «Тайфун» впервые заговорили летом 2011 года, когда прошёл полузакрытый показ этой техники тогдашнему Министру обороны РФ Анатолию Сердюкову. В частности, были показаны макетные образцы КАМАЗ-63968, «Урал-63099» и «Урал-63095». По телевизору технику показали лишь мельком, и грядущий размах модернизации парка военной техники можно было понять только из специализированных федеральных СМИ (см. «ГП» № 8, 2011 г.).

Обнародованные данные гласили: ОАО «КАМАЗ» и АЗ «Урал» создают семейства защищённых автомобилей с колёсными формулами 4х4, 6х6, 8х8. Предыстория их появления терниста и витиевата.

С начала 2000-х активно раскручивалась тема мирового разделения труда и участия в нём России. В этом был резон, как подтверждал научный руководитель ВШЭ Евгений Ясин: «Мы не можем выпускать конкурентоспособную продукцию во всех отраслях экономики. Что-то придётся закупать на стороне».

К этому нужно добавить высокие издержки на производство одной единицы продукции. Производительность труда в машиностроении СССР, РФ и ряде стран СНГ с 1960-х редко поднималась выше 40% по сравнению с американской или немецкой.

Именно поэтому в 2008 году был выбран курс на закупки за рубежом продукции военного назначения, в том числе военной автомобильной техники и автокомпонентов к ней.

Автомобильную промышленность, в которой важнейшей составляющей является производство автокомпонентов, предполагалось перевести на сборку импорта. Но правильность выбранного курса не была очевидной: ведь более 95% наземного подвижного вооружения и военной техники ВС РФ монтируется на автомобильных базовых шасси.

Понимание, что в случае любых трений с ЕС, НАТО и другими блоками и альянсами возможен системный кризис, пришло позже, когда в экспортные интересы России стала вмешиваться глобальная политика: войны и государственные перевороты в Ливии, Египте, Иране, Сирии повлекли за собой потерю экономических контрактов и утрату выгодных сделок.

Бронированные автомобили “Урал-4320”

Воинские части Вооруженных сил РФ во время первой чеченской кампании получили определенное количество бронированных автомобилей этой модификации с локальной защитой. Практическое использование автомобилей сразу же получило положительные оценки, несмотря на несовершенство конструкции.

В ходе второй чеченской кампании и проводимых в Северо-Кавказском регионе контртеррористических операций был учтен полученный опыт. Объединенная группировка войск, в том числе органы и воинские части МВД РФ и войска Министерства обороны, получила большое количество бронированных “Уралов-4320”.

Одинаковая конструкция всех машин сказалась на методе бронирования, выполненном по единому образцу:

  • Передняя часть автомобиля полностью закрыта с трех сторон.
  • Кабина водителя защищена бронелистами. Обычные стекла заменяются на пуленепробиваемые стеклоблоки меньшего размера.
  • Топливный бак и основные элементы трансмиссии закрываются бронелистами.
  • В кузове устанавливается собранный из стальных бронелистов открытый сверху короб. В кормовой части располагается двустворчатая дверь, закрываемая изнутри.

Бронированные “Уралы” в Чечне эксплуатировались без тентов и окрашивались в однотонный темно-зеленый цвет, выгоревший на солнце. В передней части бронекоробов нередко устанавливалось пулеметное вооружение – крупнокалиберные пулеметы НСВ “Утес” или 7,62-миллиметровые ПКМ.

Бронированные автомобили “Урал”, оснащенные круглыми барбетами и предоставленные в распоряжение воинских формирований МВД РФ, окрашивались в аналогичный темно-зеленый оттенок, выгоревший на солнце. Часто можно встретить машины, окрашенные в темно-желтый однотонный цвет.

Побочный продукт

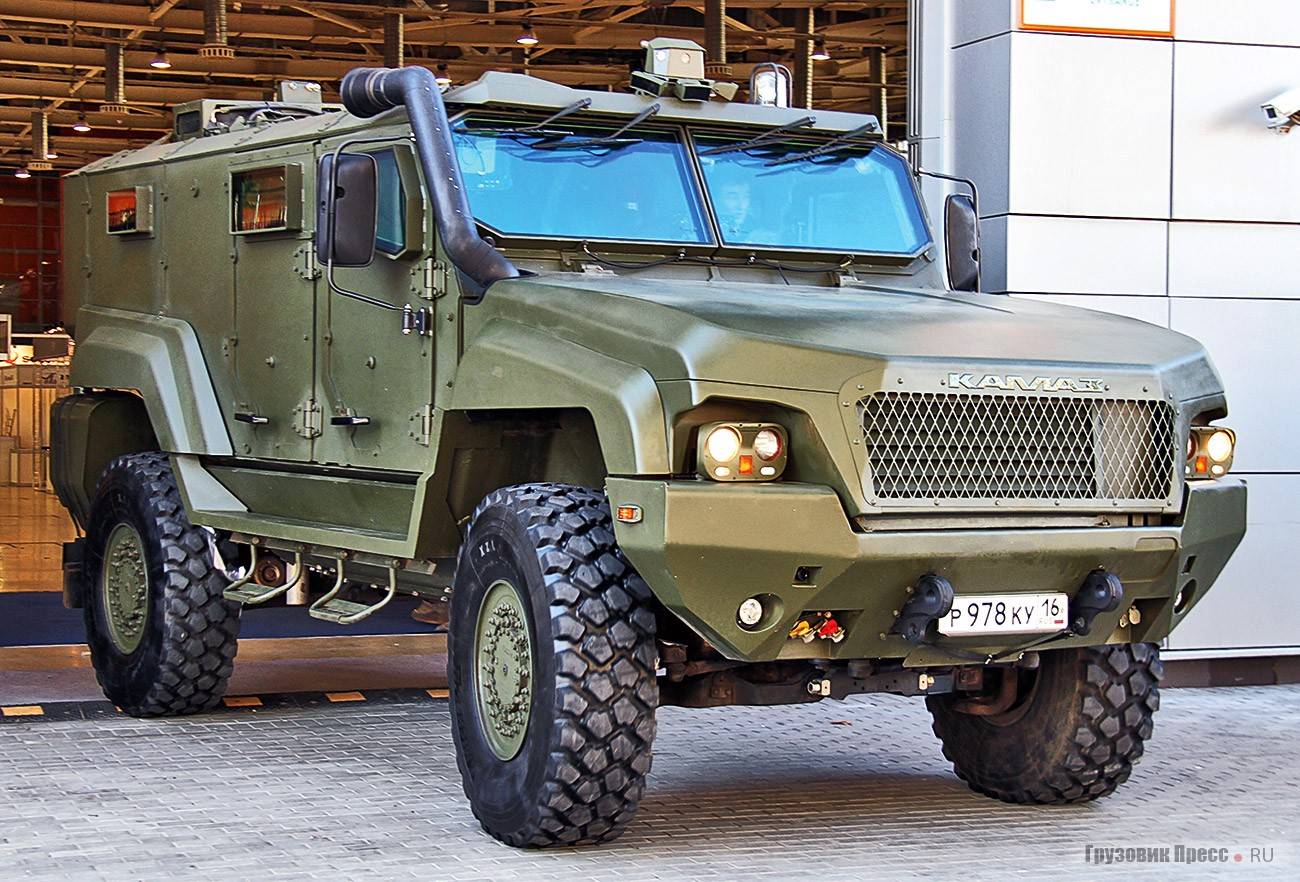

Широкой публике боевую бронированную машину (ББМ) КАМАЗ-53949 «Тайфун» челнинцы показали на московской выставке «Интерполитех-2014». Из разговора со специалистами выяснилось, что на тот момент это был единственный образец их «Тайфуна» 4х4 и его разработка шла в инициативном порядке. Машина оказалась более компактной, чем «Тайфун-У» – «Урал-53099»: длина 6374 мм против 7810 мм у «Урала» в первую очередь за счёт короткой колёсной базы (3800 мм против 4860 мм). За счёт высокой защищённости снаряжённая масса машины составила 12 т, что на 0,8 т меньше, чем у более компактного ВПК-3924 «Медведь» (см. «ГП» № 8, 2011 г.). Габариты и вес машины сформированы с учётом требований ВДВ к грузам, перевозимым военно-транспортными самолетами Ил-76, Ан-124 и вертолётами Ми-26.

Машина относится к классу MRAP и обеспечивает противоминную защиту личного состава по требованиям STANAG-4569 уровня III-b и IV-a. Он предполагает выдерживать подрыв противотанковой мины фугасного действия с массой заряда в тротиловом эквиваленте (ТЭ) 10 кг – под колесом, 8 кг – под днищем.

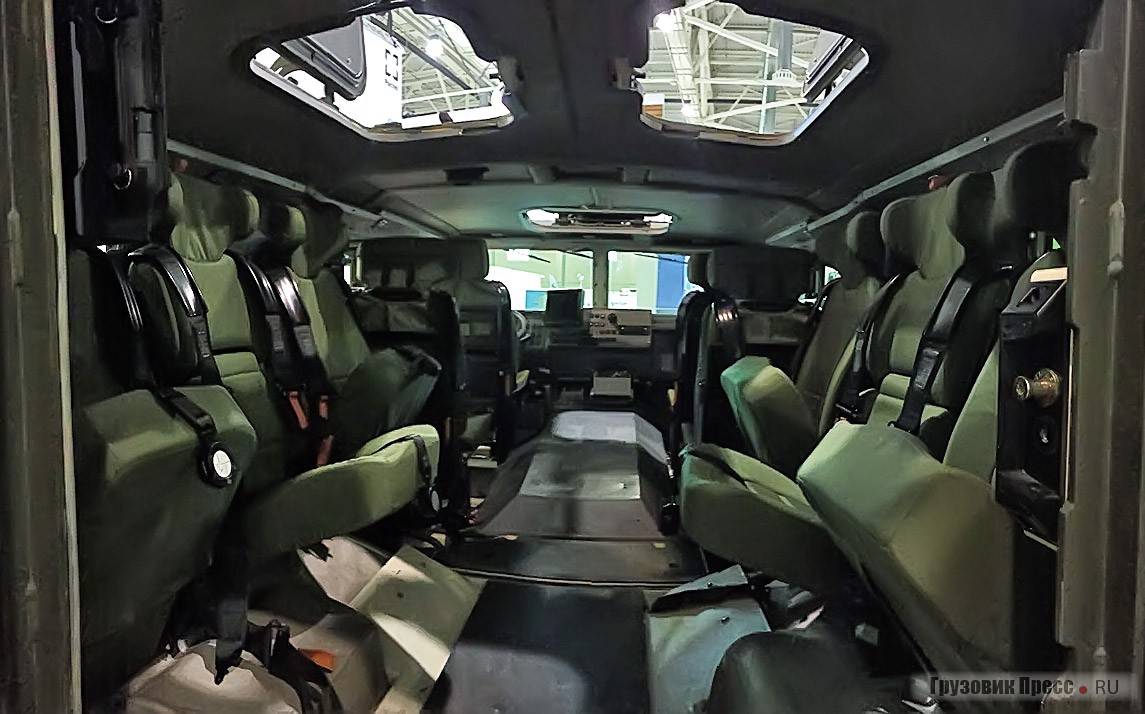

Бронирование корпуса, рассчитанного на двух членов экипажа и восемь десантников с полной боевой выкладкой, соответствует уровню III стандарта НАТО. Израильская броня Plasan Sasa предполагает защиту экипажа от поражения боеприпасами калибра 14,5 мм, бронебойными пулями типа Б-32, бронебойно-зажигательными пулями 7,62 мм х 54R используемыми в винтовках СВД.

В конструкции машины несколько смущали топливные баки, расположенные в корме, и доступ в задний десантный отсек через дверь в кормовом листе: чтобы её открыть, нужно сначала откинуть лестницу.

Учитывая, что премьера прошла в 2014 году, стало настораживать широкое применение импортных автокомпонентов, причём в более широком ассортименте, чем на «Тайфун-К» 6х6. Дизельный 350-сильный двигатель Cummins 6ISBe агрегатировали с 6-ступенчатой автоматической КП Allison, раздаточная коробка и мосты Timoney, колёса Hutchinson, голландская независимая гидропневматическая подвеска (ГПП) с автоматической подкачкой шин. И это не считая импортных кондиционеров и светотехники Hella. По сравнению с автомобилями старшего семейства боестойкие бескамерные шины Michelin имеют меньшую размерность (на 1 ступень) – 14.00 R20 и обеспечивают движение (повреждённой шины) при скорости до 50 км/ч на дальность до 50 км.

В оснащение вошла автоматическая блокировка межколёсного и межосевого дифференциалов. Следить за состоянием всех систем и наличием неполадок должна специализированная бортовая информационно-управляющая система (БИУС). В её основные функции вошли расчёт оптимальных параметров движения (клиренс, режим работы подвески и т.п.) и передача соответствующих команд на управление системами и механизмами бронеавтомобиля.

При осмотре первого КАМАЗ-53949 изумление вызвали несколько отверстий в нишах крыльев. Выяснилось, что после испытаний для проведения ревизии образец разобрали. А на обратной сборке оказалось, что во время испытаний отдельные детали получили деформацию, и крепёжные болты в отверстия уже без значительного усилия не всунуть. Бывает, случается… Но собранный заново «тайфунёнок» не потерял работоспособности. Практика показывает, что на макетных образцах часто бывает намного хуже – некоторые образцы потом даже ездить не могут.

В общем, образец КАМАЗ-53949 покатали в прошлом году весьма хорошо! Испытатели отметили надёжность АКП Allison и недостаточную надёжность «раздаток» Timoney. Тактико-технические характеристики опытного экземпляра «Тайфун-К» 4х4 КАМАЗ-53949

Снаряжённая масса, кг12 000
Полная масса, кг14 000
Грузоподъёмность, кг2000
Вместимость, чел.10
Двигатель рабочий объём, cм3Cummins 6ISBe 350, турбодизель, I-6 6690
Мощность, л.с.350
Крутящий момент, Н∙м1090
Угол преодолеваемого подъёма, %60
Максимальная скорость, км/ч105
Запас хода, км850
Глубина преодолеваемого брода, мм1750
Колёса10.00 20
ШиныMichelin XZL+, 14.00 R20
Уровень баллистической защиты, калибр пульSTANAG-4569 уровень III, 7,62 мм х 54R СВД
Уровень защиты противоминныйSTANAG-4569 уровень III-b и IV-a, 10 кг в ТЭ под колесом и 8 кг в ТЭ под днищем

ВОДИТЕЛЬ СПРАВИТСЯ

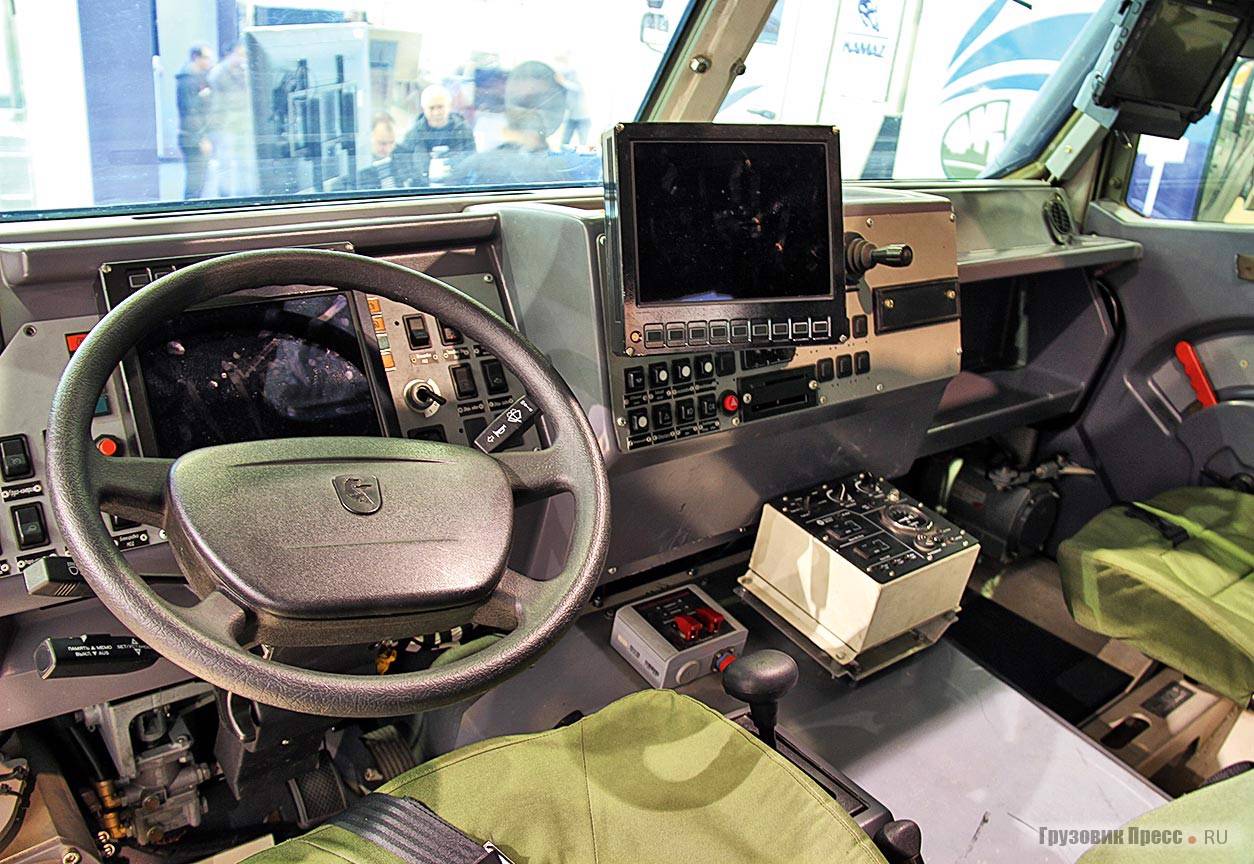

Карабкаемся по удобным подножкам уральского броневика. Дверное «пффф» у него куда-то сдулось, и залихватски хлопнуть дверью не получается. Закрыть тяжеленную бронированную «калитку» удалось, лишь приложив изрядное усилие. А потом еще надо запереть ее мощным рычагом, и это движение тоже требует сноровки. Удобство посадки? Смотря с чем сравнивать, — понятно, что не с гражданским автомобилем. Но и челнинскому собрату уральская машина уступает. Однако регулировок хватает, есть кондиционер (модель «К» им тоже оснащена) — и я быстро занимаю более-менее удобную позу.

Пуск двигателя, селектор «автомата» — в положение «драйв». Поехали!

Боевая противодиверсионная машина БПДМ Тайфун-М

Боевая противодиверсионная машина БПДМ Тайфун-М (индекс 15Ц56М) создана на базе БТР-82 и предназначена для защиты подвижных ракетных комплексов и подразделений РВСН. Разработчиками выступили НПО «Стрела» и ООО «ВПК». Первый экземпляр в 2013 году поступил в Серпуховский филиал Военной академии РВСН имени Петра Великого.

21 мая в Серпухове прошли практических занятий с военнослужащими подразделений РВСН по охране ракетных комплексов, ведению разведки и борьбы с диверсионно-разведывательными группами с использованием противодиверсионной машины. Отрабатывались действия расчета БПДМ по разведке местности и объектов в позиционном районе, обнаружению и определению координат одиночных целей и транспорта и отражению нападения ДРГ на машину.

В ходе визита я постарался максимально детально отфотографировать машину, особенно внутри. К сожалению, БПЛА находился на плановом техническом обслуживании на заводе-изготовителе, поэтому не удалось посмотреть в полной мере все возможности машины.

Первый экземпляр БПДМ Тайфун-М (The first serial BPDM Typhoon-M vehicle)

На крыше установлен дистанционно управляемый модуль вооружения, затем мачта РЛС с оптико-электронными системами, и крайним установлен ящик для хранения комплекта БПЛА. (Notice weapon station with machine gun, radar with thermal imaging device tower and the last is UAV box)

Детализация по бортам (Side datails)

Ящик для комплекта БПЛА (UAV box)

Мачта РЛС и ОЭС (Radar tower)

ДУБМ (Weapon station)

Левый борт (Left side)

Дистанционно управляемый боевой модуль с пулеметом ПКТ (Weapon station with PKT machine gun)

Общий вид крыши машины (Top view)

Общий вид на места механика-водителя и командира (View of driver and commander places)

Место механика-водителя (Driver’s place)

В зеленом ящике находится переносной искатель неконтактных взрывных устройств ИНВУ NR-900 EK (NR-900 EK non-linear junction detector is in the green box)

Место командира имеет также пульт управления РЛС, что позволяет выполнять все функции оператора РЛС (Commander’s place also has radar control panel)

Дневно-ночной активно-импульсный командирский прибор ТКН-АИ (TKN-AI commander sight)

Различная аппаратура связи и навигации, установленная на месте командира (Various signal and navigation devices mounted near the commander)

Возимый приёмоиндикатор КНС ГЛОНАСС/GPS 14Ц821 Грот-В (14Ts821 Grot-V GLONASS/GPS navigator)

Место наводчика-оператора (Gunner’s place)

Монитор и пульт управления ДУБМ (Weapon station control panel)

Специально снял без вспышки, чтобы можно было прочесть функции кнопок на мониторе

Место оператора РЛС и пульт управления в сложенном состоянии (Radar operator’s place with folded radar control panel)

Панель управления РЛС в рабочем состоянии (Radar control panel)

Места для операторов БПЛА (UAV operator’s place)

БПДМ Тайфун-М в движении (BPDM Typhoon-M in action)

Противотанковый «КамАЗ»

Как рассказали «Известиям» источники в военном ведомстве, новейший противотанковый ракетный комплекс (ПТРК) в ближайшее время пройдет испытания. Новинка представляет собой четырехколесную хорошо бронированную машину повышенной проходимости с ПТРК «Корнет-М». В основном она предназначена для аэромобильных подразделений ВДВ нового типа. Поэтому в качестве базы выбрали бронеавтомобиль К4386 «Тайфун-ВДВ».

В конце прошлого года тульское АО «КБП» заказало проведение приемочных испытаний «Корнет-ЭМ» на шасси типа «Тайфун-К». В перечне боеприпасов, которые будут использованы на тестировании (копия есть в распоряжении «Известий»), перечислены несколько типов современных ракет для «Корнета», включая самые дальнобойные модели. Они способны поражать цели на расстоянии до 10 км.

Политика неприменения: каково будущее десанта

Чем характерен западный взгляд на использование воздушно-десантных войск

Задействуют на испытаниях и новейший, еще не принятый на вооружение вариант ракеты с фугасной боевой частью и еще большей загоризонтной дальностью. У десантного командира тактического звена появится возможность собственными средствами прицельно поразить на большом расстоянии объект — бронетехнику, здание или укрытие противника. С таким набором боеприпасов машины могут не только вести противотанковую борьбу, но и оказывать высокоточную огневую поддержку. Они станут своего рода мини-«Искандерами» для десанта. Потенциал самого современного отечественного ПТРК и новейшего бронированного шасси придаст российским ВДВ качественно новые возможности.

Особенно актуальны такие комплексы в ближневосточном и североафриканском регионах, изобилующих пустынями и равнинами, отметил зампредседателя Союза десантников России полковник Валерий Юрьев.

— Дальность поражения наших боеприпасов должна быть больше, чем у вероятного противника, чтобы мы могли уничтожить объект, не входя в зону действия его огневых средств, — рассказал он «Известиям». — Если танк способен прицельно стрелять на 3–4 км, то нам необходимо иметь возможность уничтожить его с большего расстояния. Сегодня на вооружении подразделений ВДВ стоят ПТРК «Конкурс» с дальностью до 4 км. Кстати, они есть и у боевиков, покупающих советское оружие в разных странах. Нам нужны более совершенные системы, которые никому не поставлялись и есть только в российской армии.

По дальности поражения целей новый комплекс примерно вдвое превзойдет и состоящую сейчас на вооружении ВДВ противотанковую машину на базе БТР-Д. Мощности боевой части «Корнета» достаточно, чтобы уничтожать в лоб любой современный танк, если тот не оборудован комплексом активной защиты.

Тактико-технические характеристики Урал-63095 Тайфун-У

Компоновочная схема: Капотный, рамный, модульный бронеавтомобильЭкипаж, чел.: 3 (2)Десант, чел.: 16 (12)Производитель: Уральский автомобильный заводГоды разработки: 2010-2015

Вес Урал-63095 Тайфун-У

– 24,5 тонн

Размеры Урал-63095 Тайфун-У

– Длина корпуса, мм: 8850- Ширина корпуса, мм: 2550- Высота, мм: 3500- Колея, мм: 2100- Клиренс, мм: 300..500

Броня Урал-63095 Тайфун-У

– Тип брони: разнесённая, комбинированная, навесная из стали и керамики- Класс защиты: всеракурсная от 14,5 мм бронебойных пуль, до 8 кг взрывчатки под днищем- Шины: пулестойкие с автоподкачкой

Вооружение Урал-63095 Тайфун-У

– Личное оружие экипажа

Двигатель Урал-63095 Тайфун-У

– Тип двигателя: ЯМЗ-5367- Мощность двигателя, л. с.: 450

Двигатель Урал-63095 Тайфун-У

– Скорость по шоссе, км/ч: 100

– Запас хода по шоссе, км: 1400- КПП: автоматическая- Колёсная формула: 6 × 6- Тип подвески: независимая, на двух поперечных рычагах, пневмогидравлическая- Преодолеваемый подъём, град.: 60%- Преодолеваемая стенка, м: 0,6- Преодолеваемый ров, м: 0,6- Преодолеваемый брод, м: 1,8

Конструкционные особенности

Бронирование машины выполнено с использованием технологии ОДБ-капсулы (объемно-дифференцированной бронекапсулы), что обеспечивает защиту экипажа и устойчивость автомобиля. В зависимости от пожеланий заказчика количество дверей в корпусе может варьироваться от трех до шести. Двухстворчатая распашная дверь кормы обеспечивает быструю посадку и высадку личного состава. С целью удобства на раме “Федерала-М” установлена площадка и выдвижная лестница. Конструкция распашной двери не подразумевает наличие центральной балки, что упрощает погрузку и разгрузку транспортируемых грузов.

Баллистическая защита по 5 классу обеспечивается бронированием ОДБ-капсулы. Стекла корпуса автомобиля, в том числе лобовое, обеспечивают защиту по классу 6А согласно ГОСТ Р 50963-96. Уровень баллистической защиты может повышаться производителем до класса 6-6А за счет установки снаружи либо внутри корпуса дополнительных броневых защитных модулей. В зависимости от пожеланий заказчика моторный отсек “Федерала-М” может оснащаться скрытым бронированием, что связано со спецификой функционирования силовых структур. Одним из ее требований является отсутствие в дизайне и внешнем виде используемой спецтехники и транспортных средств пугающих или угрожающих элементов.

КАМАЗ-63968 Тайфун-К — видео подрыва

КАМАЗ-63968 «Тайфун» является частью нового этапа в разработке отечественной автотехники для вооружённых сил, так как последний раз автомобильная платформа была принята в 1961 году.

История всего семейства «Тайфун» начинается с 2010 года, когда была утверждена министром обороны «Концепция развития военной автомобильной техники Вооруженных Сил Российской Федерации на период до 2020 года» которая предписывает развитие высокоунифицированных семейств бронеавтомобилей. В результате была создана единая колёсная грузовая платформа «Тайфун» обеспечивающая высокую защищённость экипажа, груза и узлов автомобиля от стрелкового вооружения и фугасов. А также на которую можно монтировать разное целевое оборудование и создавать на базе необходимые модификации, вроде машин связи, мобильных артиллерийских систем, автокранов, транспортно-пусковых машин БЛА, эвакуаторов, экскаваторов и других.

Над созданием работали специалисты авто, ОАО «Автодизель» «Группы ГАЗ», НТЦ ОАО «КАМАЗ», НИИ Стали — где спроектирована броня машины, Федеральный ядерный центр в Сарове, рассчитывавший защищённость бронекорпуса, , занимавшаяся созданием бронестёкол, МГТУ им. Н. Э. Баумана, занимавшийся разработкой гидропневматической подвески и множество других компаний и НИИ. Необходимость создания подобных машин диктовалось тем, что основная масса боевых потерь в войсках происходит от подрыва автомашин на минном поле или от фугасов во время передвижения колонн. В декабре 2014 года в Южный военный округ поступила первая партия из 30 бронеавтомобилей. В январе 2020 года ЮВО получил еще 20 единиц.

Конструкция

Бронирование произведено в соответствии с уровнем 3b натовской классификации STANAG 4569, по которому машина выдерживает подрыв осколочно-фугасных устройств массой 8 кг в тротиловом эквиваленте под любым местом автомобиля, так как в России машины подобного рода делаются впервые и общепринятые государственные стандарты классификации подрывов отсутствуют. Противопульная защита соответствует четвёртому уровню.

Установлена комбинированная броня из керамики и стали, которая защищает от бронебойных пуль калибра 14,5×114 мм. В том числе и бронестекло толщиной 128,5—129,0 мм с прозрачностью в 70 %, разработанное и испытанное в НИИ Стали, выдерживающее 2 выстрела с расстоянием между ними в 280—300 мм при обстреле из КПВТ со скоростью пули 911 м/с в момент соприкосновения со стеклом. Пулестойкость превышает самые высокие требования по имеющимся ГОСТ (ГОСТ Р 51136 и ГОСТ Р 50963), в которых наивысший уровень — это обстрел бронебойными патронами Б-32, 7,62×54 мм из СВД. При производстве, Магистраль-ЛТД ориентировалась на западные стандарты уровня IV STANAG 4569 — гарантированной защите при обстреле бронебойным боеприпасом Б-32, 14,5×114 мм с дистанции 200 м со скоростью пули 891—931 м/с.

Бронирование выдерживает попадание 30-мм боеприпасов. Имеются пулестойкие шины 16.00R20 с противовзрывными вставками отводящими взрывную волну, с автоматической подкачкой воздуха и регулируемым давлением до 4,5 атмосфер. Бронемодуль обеспечен амбразурами для ведения стрельбы из стрелкового оружия, также на него может устаналиваться дистанционно управляемый пулемёт. Унификация с другими автомобилями семейства составляет 86 %.

Сидения оборудованы держателями личного оружия, ремнями безопасности и подголовниками. Они крепятся к крыше модуля, для уменьшения воздействия удара от мин/фугасов. Внутри модуля установлена фильтровентиляционная установка ФВУА-100А и кондиционер. На крыше имеются аварийные люки на случай переворачивания машины. Десантирование производится через аппарель на корме машины либо через дверь сбоку.

Средства наблюдения и связи

В автомобиле установлена Бортовая Информационно-Управляющая Система (БИУС) ГАЛС-Д1М для наблюдения и регулирования работы двигателя, вычисления крена машины, наклона дороги, скорости движения, местоположения и т. п. Независимая гидропневматическая подвеска позволяет водителю менять дорожный просвет на ходу, с помощью пульта дистанционного управления в пределах 400 мм. КАМАЗ-63968 оборудован пятью видеокамерами для кругового обзора в десантном модуле и кабине. Кабина оснащена складывающимися мониторами, показывающими как состояние автомобиля, так и внешний обзор.

КАМАЗ-63968 Тайфун-К – видео подрыва

https://youtube.com/watch?v=XjimOXQZWs8 КАМАЗ-63968 «Тайфун» является частью нового этапа в разработке отечественной автотехники для вооружённых сил, так как последний раз автомобильная платформа была принята в 1961 году.

История всего семейства «Тайфун» начинается с 2010 года, когда была утверждена министром обороны «Концепция развития военной автомобильной техники Вооруженных Сил Российской Федерации на период до 2021 года» которая предписывает развитие высокоунифицированных семейств бронеавтомобилей. В результате была создана единая колёсная грузовая платформа «Тайфун» обеспечивающая высокую защищённость экипажа, груза и узлов автомобиля от стрелкового вооружения и фугасов. А также на которую можно монтировать разное целевое оборудование и создавать на базе необходимые модификации, вроде машин связи, мобильных артиллерийских систем, автокранов, транспортно-пусковых машин БЛА, эвакуаторов, экскаваторов и других.

Над созданием работали специалисты авто, ОАО «Автодизель» «Группы ГАЗ», НТЦ ОАО «КАМАЗ», НИИ Стали — где спроектирована броня машины, Федеральный ядерный центр в Сарове, рассчитывавший защищённость бронекорпуса, , занимавшаяся созданием бронестёкол, МГТУ им. Н. Э. Баумана, занимавшийся разработкой гидропневматической подвески и множество других компаний и НИИ. Необходимость создания подобных машин диктовалось тем, что основная масса боевых потерь в войсках происходит от подрыва автомашин на минном поле или от фугасов во время передвижения колонн. В декабре 2014 года в Южный военный округ поступила первая партия из 30 бронеавтомобилей. В январе 2015 года ЮВО получил еще 20 единиц.

Конструкция

Бронирование произведено в соответствии с уровнем 3b натовской классификации STANAG 4569, по которому машина выдерживает подрыв осколочно-фугасных устройств массой 8 кг в тротиловом эквиваленте под любым местом автомобиля, так как в России машины подобного рода делаются впервые и общепринятые государственные стандарты классификации подрывов отсутствуют. Противопульная защита соответствует четвёртому уровню.

Установлена комбинированная броня из керамики и стали, которая защищает от бронебойных пуль калибра 14,5×114 мм. В том числе и бронестекло толщиной 128,5—129,0 мм с прозрачностью в 70 %, разработанное и испытанное в НИИ Стали, выдерживающее 2 выстрела с расстоянием между ними в 280—300 мм при обстреле из КПВТ со скоростью пули 911 м/с в момент соприкосновения со стеклом. Пулестойкость превышает самые высокие требования по имеющимся ГОСТ (ГОСТ Р 51136 и ГОСТ Р 50963), в которых наивысший уровень — это обстрел бронебойными патронами Б-32, 7,62×54 мм из СВД. При производстве, Магистраль-ЛТД ориентировалась на западные стандарты уровня IV STANAG 4569 — гарантированной защите при обстреле бронебойным боеприпасом Б-32, 14,5×114 мм с дистанции 200 м со скоростью пули 891—931 м/с.

Бронирование выдерживает попадание 30-мм боеприпасов. Имеются пулестойкие шины 16.00R20 с противовзрывными вставками отводящими взрывную волну, с автоматической подкачкой воздуха и регулируемым давлением до 4,5 атмосфер. Бронемодуль обеспечен амбразурами для ведения стрельбы из стрелкового оружия, также на него может устаналиваться дистанционно управляемый пулемёт. Унификация с другими автомобилями семейства составляет 86 %.

Сидения оборудованы держателями личного оружия, ремнями безопасности и подголовниками. Они крепятся к крыше модуля, для уменьшения воздействия удара от мин/фугасов. Внутри модуля установлена фильтровентиляционная установка ФВУА-100А и кондиционер. На крыше имеются аварийные люки на случай переворачивания машины. Десантирование производится через аппарель на корме машины либо через дверь сбоку.

Средства наблюдения и связи

В автомобиле установлена Бортовая Информационно-Управляющая Система (БИУС) ГАЛС-Д1М для наблюдения и регулирования работы двигателя, вычисления крена машины, наклона дороги, скорости движения, местоположения и т. п. Независимая гидропневматическая подвеска позволяет водителю менять дорожный просвет на ходу, с помощью пульта дистанционного управления в пределах 400 мм. КАМАЗ-63968 оборудован пятью видеокамерами для кругового обзора в десантном модуле и кабине. Кабина оснащена складывающимися мониторами, показывающими как состояние автомобиля, так и внешний обзор.

Проект

Над созданием базового КамАЗ-63968 «Тайфун» работали специалисты НТЦ ОАО «КамАЗ», авто, ОАО «Автодизель», НИИ стали и других профильных предприятий.

Ядерный федеральный центр (месторасположение — город Саров) взял на себя рассчеты по защищенности корпуса, бронированные стекла для окон были созданы на «Магистраль ЛТД», российской компании, расположенной в городе Гусь-Хрустальный Владимирской области. Сплавные характеристики брони рекомендовал Московский НИИ Стали, который работает по этим вопросам с 1942 года. Гидропневматическую подвеску для автомобиля КамАЗ «Тайфун» разработали специалисты МГТУ имени Баумана. Также в проекте участвовало множество компаний, которые так или иначе могли внести свой вклад в создание эффективной бронированной машины.

ЗАЩИЩЕННОСТЬ БРОНЕАВТОМОБИЛЕЙ «ТАЙФУН-К»

Огромный опыт создания и экс­плуатации армейских автомобилей дополнен новыми подходами к проектированию и самыми современны­ми технологиями защиты от наиболее опасных угроз.

Высокий уровень защиты бронеавтомобилей “Тайфун-К” обеспечивается комбинированной броней.

Бронеавтомобили «Тайфун-63968» (вместимость 19 человек) и «Тайфун-63969» (вместимость 12 чело­век) выдерживают подрыв взрывного устройства эквивалентом 8 кг тротила под колесом и любым участком днища, у «Тайфун-53949» (вместимость 10 че­ловек) этот показатель составляет 6 кг. Баллистическая защита всех автомо­билей семейства соответствует уров­ню 3 по стандарту НАТО STANAG 4569 и может быть усилена до уровня 4. Корпус машины (включая бронестекла) выдерживает попадание пули калибра 14,5 мм пулемета КПВТ, выпущенной с  дистанции 200 м.

Высокий уровень защиты обе­спечивается комбинированной бро­ней, включающей бронированный корпус и дополнительные броневые плиты с керамическими элементами, а также обтекаемой конструкцией корпуса и съемными противоминны­ми поддонами. Сиденья для десан­та имеют подвесную систему крепле­ния к крыше, оснащены элементами энергопогашения минного взрыва, ремнями безопасности и подголов­никами для фиксации головы. Кроме того, конструкторами предусмотре­на возможность установки дополни­тельной защиты – внутренних противоосколочных экранов, а также спе­циальных навесных матов для повы­шения уровня защиты от противотанковых гранатометов. При установке матов вероятность защиты от гранат РПГ составляет не менее 0,75.

Предварительные тесты на об­стрел и подрыв данных машин, прове­денные производителем с использова­нием манекенов Hybrid III, оснащенных 37-ю различными датчиками, не за­фиксировали превышение допустимо­го уровня нагрузки на человека и под­твердили высокую защищенность.

Заложенные конструкторами ха­рактеристики подтверждаются успешной опытной эксплуатацией автомо­билей в российской армии. Кроме того, Министерство обороны России уже приступило к государственным испытаниям «Тайфун-К».

Как отмечают специалисты, высокозащищенные автомобили «Тайфун-К» имеют хорошие перспек­тивы на международном рынке и пол­ностью отвечают современным требо­ваниям, предъявляемым к машинам этого класса.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (ТТХ) БРОНЕАВТОМОБИЛЯ КАМАЗ-63968 «ТАЙФУН-К»

  • Боевая масса, т – 21.
  • Длина – 8990 мм.
  • Ширина – 2550 мм.
  • Высота – 3300 мм.
  • Экипаж, чел – 2.
  • Десант, чел – 16.
  • Подвеска – управляемая гидропневматическая.
  • Колесная формула – 6х6.
  • Клиренс – от 185 до 575 мм.
  • Двигатель – дизельный V-8 с турбонаддувом КамАЗ-740.60-450 мощностью 450 л.с.
  • Запас хода по шоссе, км – 1200.
  • Максимальная скорость по шоссе – 100 км/ч.

Контент данной страницы подготовлен для портала «Современная армия» по материалам журнала «Новости рынка оборонной техники». При копировании контента, пожалуйста, не забудьте поставить ссылку на страницу-первоисточник.

Интересные факты и боевое применение

В процессе испытаний бронекапсулу проверяли на устойчивость к осколкам от фугасного снаряда калибром 152 мм. При взрыве снаряда на расстоянии 2 метров от машины осколки не пробивают корпус бронемашины.

Для защиты корпуса машины от кумулятивных боеприпасов предлагается использовать эластичные маты, соединяющиеся при помощи ремней или застежек типа «липучка». Конструкция матов не позволяет сформироваться направленной кумулятивной струе, уменьшая вероятность пробития.

Несколько машин типа КамАЗ 63968 использовались в 2022 году на территории Сирии для поддержки саперов при разминировании освобожденных городов. Других данных о боевом использовании машин нет.

Модификации

Семейство бронеавтомобилей «Тайфун» включает в себя несколько машин капотной и бескапотной компоновки. Бронемашины производятся разными предприятиями и отличаются некоторыми узлами, а также степенью локализации производства компонентов.

КамАЗ 63968 Тайфун К

Машина представляет собой модульную конструкцию, не имеющую капота. В основе автомобиля лежит оригинальное трехосное шасси, на котором смонтирован броневой корпус с усиленной защитой.

В кабине машин установлено лобовое стекло с толщиной до 129 мм, способное выдержать двойное попадание пули КПВТ на расстоянии не ближе 280 мм друг от друга. Дистанция ведения огня – 200 м. На сегодняшний день в Российской армии находится не менее 260 машин типа КамАЗ 63968.

КамАЗ-63969 «Тайфун-К»

Бронемашина представляет собой вариантное исполнение 63968, оснащенное системой полного привода 6х6 и дистанционно управляемым вооружением. Местом для размещения установки с крупнокалиберным пулеметом или пушкой малого калибра является крыша бронекорпуса.

Бронирование машины обеспечивает защиту по периметру от пуль 14,5 мм (пулемет Владимирова) и 12,7 мм (стандарт НАТО).

Вариантность

Базовый КамАЗ «Тайфун», фото которого размещены на странице, открывал возможности для создания на его платформе целого ряда модификаций, таких как машины связи, мобильные артиллерийские системы, автокраны повышенной грузоподъемности, транспортно-пусковые передвижные устройства для запуска БЛА (беспилотные летательные аппараты). Кроме того, военные КамАЗы «Тайфун» использовались в качестве эвакуаторов, которые могли загрузить на свою платформу с помощью мощной лебедки даже танк и отвезти его к месту ремонта. Также на базе «Тайфуна» создавались колесные экскаваторы и траншеекопатели.
