Подлодка Борей: Россию уже голыми руками не возьмёшь

Проблемы и ограничения эксплуатации дизельных субмарин

Внешний вид и разрез современной дизель-электрической ПЛ проекта 677 «Лада»

Такая конструкция ограничивает возможности дизельных лодок: снижает скорость, время автономной работы. Кроме того, корпус дизельных лодок не позволяет достигать скоростей свыше 50 км/ч.

Аналогично, принципиальная конструкция ограничивает рост габаритов лодки и её грузоподъемность, защиту. А косвенно — и глубину погружения.

Сегодня дизельные субмарины работают только в прибрежной зоне с малым удалением от берега, хотя ещё во времена Второй Мировой войны он бороздили океаны.

Атомный реактор принципиально изменил эксплуатацию подводных судов из-за огромной мощности и буквально неограниченного запаса энергоносителя, что привело к гонке подводного вооружения и появлению двух школ кораблестроения.

Принципиальное устройство подводной лодки

Любой подводный аппарат действительно очень похож на звездолёт: плотная среда, склонная к турбулентности при малейшем возмущении, заставляет разработчиков применять сложные формы для оптимизации движения.

Классическая подводная лодка с дизельным или дизель-электрическим агрегатом заимствует многое от надводных кораблей современного типа: есть палуба и остеклённая рубка и даже ватерлиния, разделяющая корпус на 2 части: надводную и подводную.

Такая лодка большую часть времени — при долгих морских переходах, «на марше», — находится в надводном положении; под водой проходит только скрытное выполнение задачи.

Рубка когда-то использовалась по назначению

Кроме внешнего («легкого») корпуса для формирования обводов, подводная лодка имеет внутренний («прочный») корпус, который и выдерживает возрастающее с глубиной забортное давление воды.

Для движения дизельных лодок под водой придумали шноркель — трубу, которая позволяет двигателю забирать воздух, необходимый для его работы, над поверхностью воды.

Палуба сохранилась и на современных атомных подводных лодках

Она позволяет увеличить продолжительность подводного хода, но для его реализации требуется достаточно низкая скорость, отсутствие волнения и небольшая глубина погружения.

Для больших глубин используются аккумуляторы, заряжающиеся от дизельного движителя во время его работы.

Постройка

Первоначально задержки в постройке кораблей серии были связаны с недостаточным финансированием, позже добавилась нехватка квалифицированных производственных рабочих. Кроме того, государственные испытания первого корабля совпали с неудачами у разработчиков основного вооружения — ракетного комплекса «Булава». К 2013 году ситуация изменилась к лучшему — «Булава» попросту страдала типичными «детскими болезнями», как это довольно часто бывает с любой новой техникой. (Су-24 вначале также страдал «детскими болезнями» — с опытными и самыми ранними серийными машинами произошли 6 катастроф, в том числе с гибелью пилотов, тогда как в настоящее время это одни из надежнейших тактических бомбардировщиков.) Финансирование вышло на достаточный уровень. Работа самого «Севмаша» также вошла в нормальный ритм. Однако, задержки остались, уже по вине поставщиков второго — третьего уровня, где появившиеся заказы (финансирование) только начали решать накопившиеся за годы простоя проблемы.

Второй подводный крейсер (он же первый серийный) «Александр Невский» был заложен 19 марта 2004 года. 6 декабря 2010 года был спущен на воду. 22 октября 2011 года лодка вышла на ходовые испытания. 2 мая 2012 года «Александр Невский» поставлен в цех № 55 ПО «Севмаш» для проведения подготовительных работ к очередным ходовым испытаниям. 1 октября 2012 года ПЛАРБ «Александр Невский» в Белом море удачно выдержала очередной этап заводских ходовых испытаний, после которого предстоят государственные испытания подлодки. 4 февраля 2013 года — в СМИ заявлено, что АПЛ «Александр Невский» на текущий момент на 30% прошла госиспытания и после удачного летнего пуска БРПЛ «Булава» в августе-сентябре 2013 г. может быть принята Флотом. Первый пуск был произведён 6 сентября 2013 года в акватории Белого моря и завершился неудачно. Однако, нареканий к работе самой подводной лодки не было. 8 ноября 2013 года АПЛ «Александр Невский» полностью завершила государственные испытания. 23 декабря 2013 года РПКСН К-550 «Александр Невский» был принят флотом.

Вывод из цеха №55 ПО «Севмаш» ПЛАРБ К-550 «Александр Невский» пр.955, 01.12.2010 г.

При строительстве первых двух РПКСН «Юрий Долгорукий» и «Александр Невский» были использованы секции недостроенных и разобранных корпусов подводных лодок проектов 971 «Щука-Б» (К-133 «Рысь» и К-137 «Кугуар») и 949А «Антей» (К-135 «Волгоград» и К-160 «Барнаул»).

19 марта 2006 года, в день столетия подводного флота России, на «Севмашпредприятии» прошла церемония закладки третьей атомной подводной лодки класса «Борей» — «Владимир Мономах». 30 декабря 2012 года лодка выведена из цеха для последующего спуска на воду. 18 января 2013 года выведен из плавучего дока, начаты швартовные испытания. 7 июля 2014 года завершились заводские испытания, 25 июля 2014 — первый этап государственных испытаний. 19 декабря 2014 года на подводной лодке был поднят Андреевский флаг.

Церемония вывода из цеха ПЛАРБ «Александр Невский» пр.955 «Борей»

Работы по строительству четвёртой атомной подводной лодки класса «Борей» на начались в декабре 2009 года. Корабль носит имя «Князь Владимир» (первоначально предполагалось название «Святитель Николай»). Он будет построен в модификации 955У или 955А. Первоначально в СМИ ходила информация, что количество ракетных шахт в лодках проекта «Борей-А» будет увеличено до 20. Но 20 февраля 2013 года эта информация была опровергнута. Официальная церемония закладки состоялась 30 июля 2012 года. По состоянию на 19 февраля 2014 года сформирован и испытан основной корпус подлодки. Основной задачей на 2014 год является монтаж оборудования, поступающего с заводов—поставщиков.

Пятая лодка «Князь Олег» и шестая «Генералиссимус Суворов» были заложены соответственно 27 июля и 26 декабря 2014 года по проекту «Борей-А».

18 декабря 2020 года была заложена седьмая лодка серии — «Император Александр III».

Последнюю, восьмую лодку серии планируют заложить в июле 2016 года.

Церемония вывода из цеха ПЛАРБ «Владимир Мономах». Цех №55 ПО «Севмаш», 30.12.2012 г.

Конструкция проекта 955 «Борей»

Начиная с конца 1980-х годов, ПЛ проектировалась как двухвальная ПЛАРБ, аналогичная по конструкции проекту 667БДРМ «Дельфин» с уменьшенной высотой ракетных пусковых шахт под ракетный комплекс «Барк». По данному проекту ПЛ с заводским номером 201 была заложена в 1996 году. В 1998 году было принято решение отказаться от «Барка» в пользу «Булавы» с другими габаритами, что привело к перепроектированию ПЛ. Одновременно стало ясно, что ПЛ не может быть достроена в разумные сроки в условиях сниженного финансирования, разрушения кооперативных связей с предприятиями-субподрядчиками вследствие распада СССР и, в частности, прекращения поставок металлопроката специальных марок с Запорожского сталелитейного завода. Было предложено перепроектировать строящуюся ПЛ ещё и под использование заделов по недостроенным ПЛ проектов 971 «Щука-Б» и 949А «Антей».

Согласно заявлению генерального директора ЦКБ «Рубин» А. А. Дьячкова, ПЛ проекта 955 имеют в 5 раз меньшую шумность, чем ПЛ проектов 971 «Щука-Б» и 949А «Антей», который в свою очередь, как оказалось, были гораздо менее шумными чем американские АПЛ.

«Бореи» являются первыми российскими АПЛ, где движение осуществляется с помощью одновального водометного движителя с высокими пропульсивными характеристиками. (Учитывая довольно большую энергоемкость, особенно удельную, корабельных ядерных энергоблоков, использование водометных двигательных установок на надводных и подводных кораблях представляется вполне оправданным.) Также, аналогично ПЛ проекта 971 «Щука-Б», ПЛ «Борей» имеют два откидывающихся подруливающих устройства и выдвижные носовые горизонтальные рули с закрылками.

Погрузка БРПЛ 3М30 «Булава» на ПЛАРБ К-535 «Юрий Долгорукий» пр.955, г.Северодвинск, 2010-2011 г.г.

Гидроакустическое вооружение представлено МГК-600Б. «Иртыш-Амфора-Б-055» — это единый комплексированный автоматизированный цифровой ГАК, объединяющий в себе как собственно ГАК (шумопеленгование, эхопеленгование, классификация целей, обнаружение ГА-сигналов, ГА-связь) так и все гидроакустические станции «малой акустики» (измерение толщины льда, измерение скорости звука, поиск мин, поиск полыней и разводий, обнаружение торпед). Ожидается, что по дальности действия данный комплекс превзойдет ГАК подводных лодок ВМС США класса «Вирджиния».

Подводные лодки проекта оснащены системой спасения — всплывающей спасательной камерой, рассчитанной на весь экипаж. Спасательная камера расположена в корпусе ПЛ позади от пусковых установок БРПЛ. Также ПЛ оснащены спасательными плотами класса КСУ-600Н-4 в количестве 5 шт.

Люк для погрузки боезапаса торпедных аппаратов и крышки пусковых установок СГАПД на ПЛАРБ К-535 «Юрий Долгорукий» пр.955

Конструкция подводной лодки типа «Борей»

Конструкция лодок типа «Борей» отличается от ранее выпускавшихся субмарин.

Прочный корпус состоит из 8 отсеков:

1. В 1-ом отделении размещены торпеды, гидроакустические приборы, аккумуляторы.
2. Центральный пост и жилые помещения находятся во втором модуле. Он называется командным. Кроме этого, в нем размещено большинство из имеющегося оборудования.
3. В третьей части находятся боевые посты, где несут круглосуточную вахту члены экипажа.
4. Четвертые и пятые модули заняты ракетами.
5. Шестой отсек занят паропроизводящей установкой.
6. «Сердце» подлодки, ядерный реактор и турбины, находится в седьмом и восьмом отделениях. И тот и другой называются энергетическими.

Собирается подлодка блоками. Наружный (легкий) корпус имеет резиновое покрытие, что дает возможность субмарине быть малозаметной для противника. Прочный и наружный корпуса отделены друг от друга специальными амортизаторами, что снижает шум работающих турбин и реактора.

«В подводники идут не за деньги, должно быть призвание»

Подводник — это особенное. Но мое убеждение, что это не каста. Это — образ жизни.

Василий Танковид Пресс-служба ПО «Севмаш»

Я из семьи офицеров-подводников, рос в военном гарнизоне — сначала в Приморье, потом на Камчатке. Первый раз попал на подводную лодку ещё пацаном, классе в пятом. Ходил с отцом, лодка стояла в доке — смотрел, что это такое (улыбается). Все пошло оттуда… Отец был профессиональным замполитом, с 1977 по 1997 год служил на подводном крейсере проекта 667Б. Постоянно в морях. Однажды посчитал, сколько дней за два года он был дома. Оказалось, около двух месяцев всего-навсего, остальное — на службе. И это отложилось.

Отсеки атомной субмарины и их назначение

Многоцелевая атомная подводная лодка проекта 941 в разрезе

Традиционная компоновка включает от 5 до 8 отсеков (дублируются на лодках проекта 941) со своим назначением и определенной конфигурацией, вплоть до использованных материалов.

1. Первый отсек несет торпедные аппараты и сами торпеды на нескольких палубах, поэтому в зависимости от типа и степени автоматизации лодки может быть необитаем и находиться сразу за легким корпусом.

2. Второй отсек чаще всего используется для размещения радиооборудования: здесь находится центральный пульт управления, пульты гидроакустических систем, регуляторы микроклимата и навигационное спутниковое оборудование.

Именно на втором отсеке размещается рубка, используемая для размещения антенн, перископов. Её основная цель — наблюдение из подводного положения.

3. Третий отсек на современных российских подводных лодках проектов 949А и 955 используется в качестве радиосвязного. Многие ранние типы совмещают его с центральным отсеком управления.

4. Четвертый отсек (он же третий на ряде лодок 3-4 поколений) является жилым: тут размещены каюты экипажа, помещения отдыха, камбуз. В нём проводит время основная часть экипажа, не задействованная в работе на данный момент.

Советские и российские АПЛ между этим и последующим отсеком несет дополнительный отсеки для деконтаминации членов экипажа: очистке одежды членов команды, которые работали в отсеке с реакторами.

Ракетные шахты многоцелевых подводных лодок

5. Пятый (шестой на российских АПЛ) отсеки размещают силовую установку. В зависимости от типа реактора, дизель-генераторы могут находится с ним в одном помещении или в раздельной.

На субмаринах пятого поколения, а так же на американских АПЛ «Сивулф» используется герметичная капсула реактора, которая может полностью изолироваться от остальной лодки.

Самые современные субмарины имеют 7 и 8 отсек, где размещается центр управления реактором и турбинная установка с аккумуляторами. Такая компоновка позволяет исключить контакт с реактором.

Так же в последних отсеках может располагаться автономная капсула для спасения экипажа, созданная по типу спускаемого космического аппарата.

Тактико-технические характеристики АПЛ проекта 955 Борей (ТТХ)

Тип подводной лодки	Ракетный подводный крейсер стратегического назначения (РПКСН)
Номенклатура проекта	955 (по классификации НАТО — «Borei»)
Проектант	ЦКБ «Рубин», г. Санкт-Петербург
Место постройки	Северное машиностроительное предприятие (АО «ПО «Севмаш»)
Скорость хода: надводная подводная	15 узлов; 29 узлов;
Глубина погружения: рабочая предельная	400 м; 480 м;
Автономность	90 суток
Экипаж: офицеры мичманы и матросы	107 чел, в т ч.: 55 чел; 52 чел;
Водоизмещение: надводное подводное	14 720 т; 24 000 т;
Размеры: Длина корпуса Ширина корпуса	170 м; 13,5 м;
Осадка по КВЛ	10 м
Силовая установка	Водо-водяной ядерный реактор ОК-650В мощностью 190 МВт Паротурбинная установка (ПТУ) с главным турбозубчатым агрегатом (ГТЗА), гребной вал, водомётный движитель
Вооружение: торпедное; ракетное (тактические ракеты); ракетное (стратегические ракеты)	4 торпедных аппарата 650 мм; 4 торпедных аппарата 533 мм, торпеды, крылатые ракеты «Оникс» и «Калибр»; 16 пусковых установок баллистических ракет БРПЛ Р-30 «Булава».

Акустическая станция

Вся носовая часть АПЛ «Борей» занята высокочувствительной сферической антенной гидроакустического комплекса МГК-600Б «Иртыш-Амфора». Каким бы мощным ни было вооружение подводного исполина, оно оказалось бы бесполезным без возможности объективно оценивать окружающую надводную и подводную обстановку. Помимо обычных задач, состоящих в шумопеленговании, распознавании целей и связи, бортовой ГАК может измерять толщину льда, обнаруживать торпеды и мины, находить полыньи в северных широтах и предоставлять командованию корабля много другой полезной информации, бесценной в боевой обстановке.

«Лед прочнее металла»

Что касается всплытия подлодки во льдах, то у нас и американцев значительно отличается. Мы выполняем эти маневры самостоятельно при обеспечении определенных сил. А у них сейчас в основном идет так: перед всплытием прилетает вертолет, на месте делает оценку обстановки, толщины льда и все остальное, потом устанавливает приводящие системы, которые непосредственно обеспечивают точность всплытия. Там готовится площадка для всплытия.

У нас все строится на основании прогнозов и оценки ледовой обстановки, накопленного опыта подледного плавания. Все остальное лежит на плечах экипажа, который постоянно ведет ледовую разведку, анализ, оценку и контроль ледовой обстановки. У нас нет помощников. У подводников надежда только на себя и свой крейсер — мы сами себя обеспечиваем.

Подводная лодка «Александр Невский» Олег Кулешов

Подлодка типа «Акула» может пробить лед толщиной до 2,5 м, но у нас на «Борее» таких задач не было. Однако есть многолетний лед, а есть молодой. Его до 2,5 м легко взять, а вот многолетний лед дай бог 1,5 м «Акула» возьмет.

Нам не рекомендовали в процессе эксплуатации проламывать лед, да и надобности в этом не было, мы отрабатывали вопросы маневрирования при всплытии в полыньях и разводьях, маневр приледнения и подготовку к маневру проламывания льда. Отрабатывали действия как оператора, так и всего экипажа в целом.

Если ты находишься в айсбергоопасном районе, то подводная часть айсберга может достигать (по опыту наших подводников, которые в том районе ходили) 200 м.

Что касается стрельбы ракетой «Булава» из-подо льда, то это фантастика, которая может быть реализована в будущем (улыбается). У меня был учитель Шевченко Анатолий Иванович — вице-адмирал, который был одним из крупнейших специалистов подводного плавания в Советском Союзе. И по настоящее время им остается и продолжает передавать свой опыт. Его трижды представляли к Герою Советского Союза, но лишь назначали на вышестоящие должности. Лучший специалист подводного плавания говорил так: «Лед прочнее железа, лед ломают только дураки».

Подлодка «Александр Невский» в акватории завода «Севмаш» Пресс-служба ПО «Севмаш»

Лед — вроде бы вещь хрупкая, но ломает железо, поэтому, конечно, это неплохо было бы — стрелять из-подо льда… Если бы я под лед не ходил, не осознавал, что это такое, то, наверное, поверил бы, что такое возможно. Да и есть ли необходимость этого? Опять же мы понимаем, что лед находится по ходу движения лодки, и все должно быть одновременно — весьма и весьма.

Так что же с «Булавой»?

Подводная лодка «Борей» создавалась для того, чтобы стать носителем новых ракет «Булава». С января 2013 года корабль входит в состав Северного Флота, но до сих пор неизвестно, насколько эффективным может быть нанесенный им удар. Переход на новый тип боеприпасов оказался сложнее, чем ранее предполагалось. Собственно, достоинства твердотопливных ракет следующие:

— безопасное хранение и практически полное исключение возможности случайного запуска;

— относительно низкая стоимость;

— простота запуска;

— меньшая уязвимость для систем противоракетной обороны.

Вместе с тем твердотопливные ракеты имеют меньший радиус боевого применения, чем — при той же массе — аналогичные жидкостные. Кроме этого, технология их производства характеризуется множеством тонкостей.

В 2013 году с борта «Александра Невского» был произведен пуск «Булавы Р-30», окончившийся неудачей. Снаряд упал через две минуты после старта. До этого инцидента испытания проходили успешно. После устранения неполадок следующие пуски также обошлись без сбоев. Условия секретности не позволяют делать однозначных выводов о боеспособности АПЛ «Борей». ТТХ ракеты «Булава» известны только в общих чертах, они составляют государственную тайну. Работы по их совершенствованию и повышению надежности продолжаются.

ТТХ АПЛ России проекта 955А «Борей-А»

АПЛ «Князь Владимир»

Водоизмещение: над водой 14720 т, под водой 24800 т.

Размеры (длина х ширина х осадка): 170 х 13,5 х 10 м

Силовая установка: атомный реактор ОК-650В мощностью 190МВт, паровая турбина, один гребной вал

Скорость: под водой 30 узлов, над водой 15 узлов

Экипаж: 107 чел., из них 55 офицеров (по др.источникам 130 чел.)

Вооружение: 16хР-30 «Булава» БРПЛ, 6х533 мм ТА (по данным американских источников 8 ТА)

Для справки:

12 июня 2020 г. – на АПЛ «Князь Владимир» поднят Андреевский флаг ВМФ России.

3 июля 2020 г. – АПЛ «Князь Владимир» прибыла в пункт постоянной дислокации, ГВМБ СФ Гаджиево.

17 июля 2020 г. – в Северодвинске спущен на воду второй корабль проекта «Борей-А» АПЛ «Князь Олег».

По материалам esut.de

Конструкция подводной лодки типа «Борей»

Конструкция лодок типа «Борей» отличается от ранее выпускавшихся субмарин.

Прочный корпус состоит из 8 отсеков:

1. В 1-ом отделении размещены торпеды, гидроакустические приборы, аккумуляторы.
2. Центральный пост и жилые помещения находятся во втором модуле. Он называется командным. Кроме этого, в нём размещено большинство из имеющегося оборудования.
3. В третьей части находятся боевые посты, где несут круглосуточную вахту члены экипажа.
4. Четвёртые и пятые модули заняты ракетами.
5. Шестой отсек занят паропроизводящей установкой.
6. «Сердце» подлодки, ядерный реактор и турбины, находится в седьмом и восьмом отделениях. И тот и другой называются энергетическими.

Собирается подлодка блоками. Наружный (легкий) корпус имеет резиновое покрытие, что даёт возможность субмарине быть малозаметной для противника. Прочный и наружный корпуса отделены друг от друга специальными амортизаторами, что снижает шум работающих турбин и реактора.

Внутри подлодки на своих амортизаторах установлены все агрегаты, которые способны производить вибрацию или просто шум.

Модификации

пр.955 «Борей-1» — ПЛАРБ под ракетный комплекс Д-31 с 12 БРПЛ Р-31. Начало проектирования — середина 1980-х годов.

пр.955 / 09550 «Борей» — ПЛАРБ под ракетный комплекс Д-19УТТХ с 12 БРПЛ «Барк». Начало проектирования — конец 1980-х годов (1995 г. по др.данным), разработка прекращена в 1998 г. Первая заложенная лодка — К-535 «Юрий Долгорукий» (заводской № 201) — достраивалась по пр.09551.

пр.955 / 955(А) / 09551 «Борей» — ПЛАРБ под ракетный комплекс Д-30 с 16 БРПЛ «Булава». При строительстве использовался задел по ПЛА проектов 971 «Щука-Б» и 949А «Антей». Начало перепроектирования — сентябрь 1998 г. (завершено в 1999 г).

Заложено и построены три корабля:

• К-535 «Юрий Долгорукий», (заводской № 201)
• К-550 «Александр Невский», (заводской № 202)
• К-551 «Владимир Мономах», (заводской № 203)

пр.955А / 955У / 955М / 09552 «Борей-А» — ПЛАРБ, под ракетный комплекс Д-30 с 16 БРПЛ «Булава». По данным СМИ, лодки проекта «Борей-А» будут отличаться от базовой модели более низким уровнем физических полей, соответственно, лучшей скрытностью, более совершенными средствами связи, обнаружения и управлениями вооружением. В них будет улучшены обитаемость экипажа и живучесть. Первоначально в СМИ ходила информация о 20 ракетах «Булава» в лодках этого улучшенного проекта, но, позже, она была опровергнута. Задел для первой лодки «Борей-А» готовится на ПО «Северное машиностроительное предприятие» в течение 2009 г., строительство фактически стартовало 22 декабря 2009 г. Официальная закладка 1-й ПЛАРБ «Борей-А» была перенесена Министерством Обороны России на 2010 г. Лодки будут строиться без использования старых заделов корпусов. Именно на подлодках «Борей-А» будет полностью использован потенциал проекта АПЛ четвертого поколения.

Заложено четыре корабля:

• «Князь Владимир» (заводской № 204);
• «Князь Олег» (заводской № 205);
• «Генералиссимус Суворов» (заводской № 206);
• «Император Александр III»» (заводской № 207).

Технические характеристики подводных лодок проекта 955 «Борей»

Ниже приведены характеристики кораблей проекта «Борей».

Основные характеристики
Тип корабля	РПКСН
Обозначение проекта	955 «Борей»
Разработчик проекта	ЦКБ «Рубин»
Классификация НАТО	Borei
Скорость (надводная)	15 узлов
Скорость (подводная)	29 узлов
Рабочая глубина погружения	400 м
Предельная глубина погружения	480 м
Автономность плавания	90 суток
Экипаж	107 человек, в том числе 55 офицеров
Размеры
Водоизмещение надводное	14 720 т
Водоизмещение подводное	24 000 т
Длина наибольшая	170 м
Ширина корпуса наиб.	13,5 м
Средняя осадка	10 м
Силовая установка
ОК-650В 190 МВтПТУ с ГТЗА гребной вал водометный движитель
Вооружение
Торпедно-минное вооружение	8 ТА: 4 x 650 мм, 4 x 533 мм,торпеды, торпедоракеты, крылатые ракеты.
Ракетное вооружение	16 ПУ БРПЛ Р-30 «Булава»

Недавно один из руководителей знаменитого ЦКБ «Рубин» сообщил, что специалисты предприятия в 2020 году приступят к разработке подводной лодки следующего, пятого поколения. Это будет АПЛ совсем другого класса. Хотя ранее главнокомандующий военно-морских сил России заявлял, что постройка подводных кораблей следующего поколения начнется в России не ранее 2030 года.

Модификации

• пр.955 «Борей-1» — ПЛАРБ под ракетный комплекс Д-31 с 12 БРПЛ Р-31. Начало проектирования — середина 1980-х годов.
• пр.955 / 09550 «Борей» — ПЛАРБ под ракетный комплекс Д-19УТТХ с 12 БРПЛ «Барк». Начало проектирования — конец 1980-х годов (по другим данным — в 1995 году), разработка прекращена в 1998 году. Первая заложенная лодка — К-535 «Юрий Долгорукий» (заводской № 201) — достраивалась по пр.09551.
• пр.955 / 955(А) / 09551 «Борей» — ПЛАРБ под ракетный комплекс Д-30 с 16 БРПЛ «Булава». При строительстве использовался задел по ПЛА проектов 971 «Щука-Б» и 949А «Антей». Начало перепроектирования — сентябрь 1998 года (завершено в 1999 году).
• пр.955А / 955У / 955М / 09552 «Борей-А» — ПЛАРБ, под ракетный комплекс Д-30 с 16 БРПЛ «Булава». По данным СМИ, лодки проекта «Борей-А» будут отличаться от базовой модели более низким уровнем физических полей, соответственно, лучшей скрытностью, более совершенными средствами связи, обнаружения и управлениями вооружением. В них будет улучшены обитаемость экипажа и живучесть. Первоначально в СМИ ходила информация о 20 ракетах «Булава» в лодках этого улучшенного проекта, но, позже, она была опровергнута. Задел для первой лодки «Борей-А» готовится на ПО «Северное машиностроительное предприятие» в течение 2009 года, строительство фактически стартовало 22 декабря 2009 года. Официальная закладка 1-й ПЛАРБ «Борей-А» была перенесена Министерством Обороны России на 2010 год. Лодки будут строиться без использования старых заделов корпусов. Именно на подлодках «Борей-А» будет полностью использован потенциал проекта АПЛ четвертого поколения.
• пр.955Б «Борей-Б» — проект атомного подводного крейсера с улучшенными характеристиками. Проектом предполагалась, в частности, установка нового водомётного движителя и оснащение более соверешенным оборудованием. Проект «Борей-Б» был включен в государственную программу вооружений до 2027 года. В соответствии с этим планом ОКР по созданию головного подводного ракетоносца должны были начаться в 2020 году, сдача его флоту после проведения испытаний запланирована на 2026 год. Серийное строительство «Бореев-Б» начнется с 2023 года. Планируется построить не менее четырех единиц. Позднее проект «Борей-Б» был исключён из госпрограммы вооружения на 2018—2027 годы, поскольку проект строительства этих подлодок не отвечал критерию «стоимость — эффективность».

Компоновка и размеры

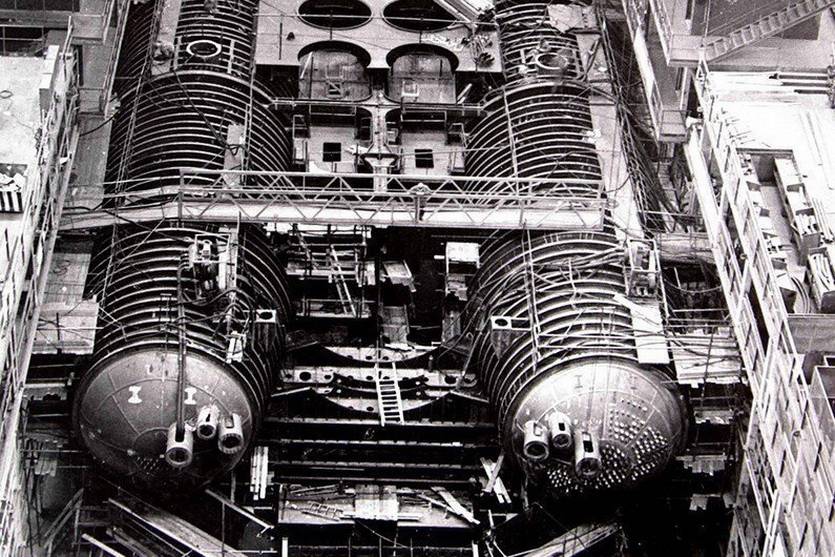

Особого внимания заслуживают размеры и компоновка ядерного подводного исполина. Под оболочкой легкого корпуса находился не совсем обычный «катамаран» из 2-х прочных корпусов, расположенных параллельно. Для торпедного отсека и центрального поста с примыкающим к нему отсеком радиотехнического вооружения были созданы герметичные отсеки капсульного типа.

Все 19 отсеков лодки сообщались между собой. Горизонтальные складывающиеся рули «Акулы» располагались в носовой части лодки. На случай всплытия ее из-подо льда было предусмотрено значительное усиление боевой рубки округлой крышкой и специальными подкреплениями.

«Акула» поражает своими исполинскими размерами. Не зря она считается самой большой подводной лодкой в мире: ее длина — почти 173 метра соответствует двум футбольным полям. Что касается подводного водоизмещения, то здесь также не обошлось без рекорда – около 50 тыс. тонн, что почти втрое превышает соответствующую характеристику американской «Огайо».

Тактико-технические характеристики проекта 955 «Борей»

Разработчик проекта……………..ЦКБ МТ «Рубин» Главный конструктор……………..В. А. Здорнов Скорость (надводная)……………..15 узлов Скорость (подводная)……………..29 узлов Рабочая глубина погружения……………..400 м Предельная глубина погружения……………..480 м Автономность плавания……………..90 суток Экипаж……………..107 человек, в том числе 55 офицеров Стоимость……………..$713 млн (первый корабль), 23 миллиарда рублей

Размеры Водоизмещение надводное……………..14 720 т Водоизмещение подводное……………..24 000 т Длина наибольшая (по КВЛ)……………..170 м Ширина корпуса наибольшая………………13,5 м Средняя осадка (по КВЛ)……………..10 м

Силовая установка………ОК-650В 190 МВт; ПТУ с ГТЗА; гребной вал; водомётный движитель

Вооружение Торпедно-минное вооружение…………6ТАx533мм + 6СГАПДx324 мм, торпеды, торпедоракеты, крылатые ракеты. Ракетное вооружение………..16 ПУ комплекса Д-30, БРПЛ Р-30 «Булава» Количество ракет…………..16 (проект 955), 16 (проект 955А)

Корпус

Проект имеет двухкорпусную конструкцию. Прочный корпус выполнен, вероятно, из стали с пределом текучести 100 кгс/кв.мм (толщина до 48 мм). Сборка корпуса выполнена блочным методом: оборудование ПЛ установлено внутри корпуса на амортизаторах и в амортизационных блоках, являющихся частью общеконструкционной системы двухкаскадной амортизации (каждый блок изолирован от корпуса резинокордными пневматическими амортизаторами). Носовая оконечность ограждения рубки выполнена с наклоном вперед в целях улучшения обтекания. Корпус лодки покрыт резиновым противогидроакустическим покрытием. Вероятно, используются также активные средства снижения шума.

Вывод из цеха ПЛ К-535 «Юрий Долгорукий» по.955, 15.04.2007 г.
