Ракетный комплекс К-300 – «Бастион» береговой обороны

«Попасть в сухопутную мишень»

Нередко «Бал» поступает на вооружение соединений ВМФ наряду с БРК 3К55 «Бастион». Например, в прошлом году отечественный Военно-морской флот пополнился четырьмя комплектами таких береговых систем. Оба комплекса размещены на шасси МЗКТ-7930 (за исключением машины боевого управления «Бастиона») и имеют отдалённое сходство друг с другом.

Также по теме


Правим «Бал»: как размещение ракет на Курилах повлияет на российско-японские отношения

Появление российских ракетных комплексов «Бал» и «Бастион» на Южных Курилах вызвало негативную реакцию японских властей: в пятницу…

Головным разработчиком «Бастиона» является «НПО Машиностроения» (Реутов). С 2010 года система 3К55 заменяет в войсках БРК «Рубеж». «Бастион» предназначен для поражения крупных корабельных группировок, включая эсминцы и авианосцы на дальности до 300 км.

Стрельба осуществляется противокорабельной ракетой П-800 «Оникс» (3М55), которая способна преодолевать сильное огневое и радиоэлектронное противодействие противника. Основным преимуществом боеприпаса является полная автономность боевого применения — после залпа комплексу нет необходимости сопровождать ракету.

Время на развёртывание «Бастиона» не превышает пяти минут. При этом позиция старта ракеты 3К55 может быть удалена от береговой линии на 200 км (у «Бала» — 10 км). Запас хода БРК составляет 1000 км, интервал между двумя пусками — 2,5 секунды, боекомплект — 24 ракеты. Одна батарея «Бастиона» включает четыре пусковых установки.

В ноябре 2016 года «Бастион» получил боевое крещение в Сирии. Комплекс успешно применялся для поражения наземных целей. По словам Юрия Кнутова, подобный пуск имел большое значение для проверки боевых характеристик комплекса.

Как предполагает Кнутов, в связи с разрушением Договора о ликвидации ракет средней и меньшей дальности (ДРСМД) арсенал «Бастиона» может пополниться сухопутными версиями «Калибра» и гиперзвукового «Циркона». Дальность этих ракет превышает 1000 км.

  • Противокорабельный ракетный комплекс «Бастион»
  • РИА Новости

«Судя по всему, наши Вооружённые силы переходят на использование универсальной пусковой установки для крылатых ракет. Унификация позволит сэкономить огромное количество средств. Пусковая установка на кораблях различного класса и наземных комплексах будет приспособлена для нанесения ударов различными типами ракет, включая «Цирконы», которые станут неуязвимыми из-за гиперзвуковой скорости полёта», — отметил эксперт.

Конструкция

Локационная система

Она включает в себя:

  • РЛС дальнего обнаружения на основе ФАР (фазированной антенной решётки), работающий в дециметровом диапазоне. Имеет круговой обзор по горизонтали, по вертикали её «поле зрения» зависит от используемого режима.
  • Локаторы сопровождения и наведения. Работают в сантиметровом, для малых целей – миллиметровом диапазоне. Фиксирует цели в секторе ± 45°, за счёт вращения может иметь круговой обзор.
  • Оптическо-электронная локаторная система.

Система обнаружения, сопровождения и управления огнём

Вариант 1: 1РС1-1Е

Твёрдотельная трёхкоординатная РЛС обнаружения и целеуказания оснащена ФАР для малых и средних высот. Работает в сантиметровом диапазоне.

Вариант 2: РЛМ СОЦ S-диапазона

Новейший радиолокационный модуль, доработанный для обнаружения низколетящих и малоскоростных целей в условиях активного противодействия и радиоэлектронной борьбы. Работает в дециметровом и сантиметровом диапазоне (Short-band). Способна обрабатывать до 40 целей.

РЛС сопровождения

Предназначена для отслеживания перемещений захваченной цели и точного наведения ракеты. В составе комплекса «Панцирь» могут использоваться станции 1РС2 или 1РС2-1Е «Шлем». Может сопровождать до 3 целей и четырёх управляемых зенитных ракет одновременно.

Автономный оптический пост

АОП предназначен для точного поиска цели по данным РЛС и определения, где по отношению к друг другу находятся цель и ракета. Приёмники рассчитаны на всесуточное применение. АОП работает с тремя каналами:

  • оптический;
  • инфракрасный;
  • тепловизионный (ИК-пеленгатор).

Оптический пост может использоваться как в ручном, так и в автоматическом режиме.

Центральный вычислительный комплекс

Этот блок обрабатывает цифровые сигналы и ведёт автоматическое сопровождение целей. Одновременно может вести четыре объекта: две цели по оптическому каналу, столько же по радиолокационному. Захватывает до 10 целей в минуту.

Разновидности комплекса «Бастион»

Несмотря на универсальность ракет «Оникс», БРК «Бастион» имеет две основные комплектации — мобильную и стационарную. Первая рассчитана на быструю переброску сил к заданной точке. Стационарные применяются на постоянном дежурстве при обороне побережья.

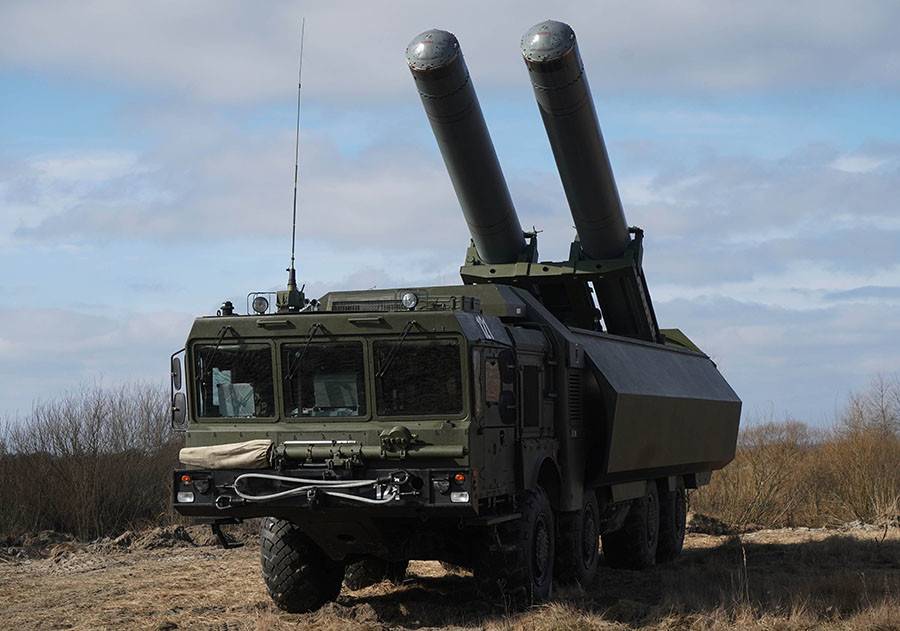

Бастион-П

ТТХ подвижных Бастионов

Ключевая особенность подвижного БРК «Бастион-П» — мобильность развертывания. Подвижный комплекс позволяет оперативно реагировать на возникающие угрозы и укреплять береговую оборону по мере необходимости.

Подвижные комплексы «Бастион» изготавливаются с применением современных композиционных материалов. Многослойные панели поглощают радиолокационные сигналы. Подобная защита делает мобильные БРК менее заметными для радаров противника.

Преимущества подвижных Бастионов выражены в следующих аспектах:

  • выбор позиции для ведения огня;
  • высокая мобильность и скрытность расчетов;
  • компактность и нетребовательность к обслуживанию.

Состав подвижных комплексов может варьироваться в зависимости от целей и поставленных задач. БРК может комплектоваться вспомогательными машинами для обеспечения боевого дежурства, вертолетом целеуказания, радаром. Количество пусковых установок тоже может увеличиваться по необходимости.

Бастион-С

ТТХ стационарных Бастионов

Стационарные Бастионы также изготавливаются с применением композиционных материалов. Ввиду статичного расположения, они быстрее могут быть обнаружены противником, однако, лучше защищены. Подобные комплексы применяются для постоянного контроля над побережьем по основным стратегическим направлениям.

Со стационарных БРК «Бастион-С» ракеты запускаются из шахтных установок. Радиус поражения ракет — до 300 км, что обеспечивает защиту 600 километров побережья от десантных кораблей.

Преимущества стационарных БРК:

  • высокая степень защиты;
  • низкие требования для боевого расчета;
  • проверки противокорабельных ракет могут производиться без извлечения из пусковых установок.

В отличие от подвижных комплексов, основу стационарных составляют шахтные пусковые установки и модуль управления. Применяется защищенный командный пункт, аппаратура, обеспечивающая сопряжение с установками и дополнительные средства, усиливающие боевую эффективность комплекса.

Ракета «Оникс»

ТТХ

Дальность стрельбы

по комбинированной высоте300 км
 на низкой высоте120 км

Высота полета

на маршевом участке14000-15000
на низкой высоте10-15
у цели5-15

Скорость полета

на высоте 15 км750 м/c (2.6 М)
на низкой высоте2.0 М

Стартовый вес

авиационная2500
корабельная3000
Вес в ТПК, кг3900

Боевая часть

Типпроникающая
Вес, кг300

Головка самонаведения

дальность действиядо 80 км
угол захвата цели+/- 45 град
время готовности2 мин
масса89 кг
Боеготовность комплекса к запуску4 мин
Время межрегламентных проверок3 года
Гарантийный срок эксплуатации7 лет

Силовая установка

Маршевый двигательСПВРД
Тяга, кгс (кН)4000
Стартовая разгонная ступеньтвердотопливная

Характеристики ракеты Бастион рассчитаны на гарантированное потопление крейсера типа «Тикондерога» с первого попадания по цели.

Американский ракетный крейсер «Тиконде́рога» который может потопить «Бастион»

Особенности грозного оружия

Эта российская ракета (классификация НАТО SS-N-26) по своим параметрам не имеет аналогов в мире. По приведению в боевую готовность система одна из самых быстродействующих.

Головка самонаведения ракеты

После минометного старта, включаются твердотопливные ускорители. При достижении необходимой скорости 2.5-3,5М, включаются маршевые двигатели.

Ракета продвигается по сложной траектории. При подлете к цели за 80 км, боезаряд пикирует вниз, и продолжает движение на малой высоте, со скоростью 2М. При этом, включается активная головка самонаведения, имеющая высокую помехозащищенность. С вероятностью попадания 0.9 ракета поражает цель.

Ракета самостоятельно, в условиях сильного радиоэлектронного противодействия, способна произвести селекцию целей среди пассивных помех, выбрать самую важную цель, нужную траекторию полета, самостоятельно произвести захват, и сопровождать цель до поражения.

Дополнительного внешнего сопровождения не требуется. Система внутреннего самоконтроля включает высотомер и сложный вычислительный комплекс.

Конструкция ракеты Бастион имеет стандартные аэродинамические свойства, складные крылья и оперение. Высокая маневренность дает возможность уклоняться от противовоздушных средств противника. Воздухозаборник находится в носовой части. В случае подводного использования, он закрыт носовым обтекателем, который отстреливается при выходе из воды.

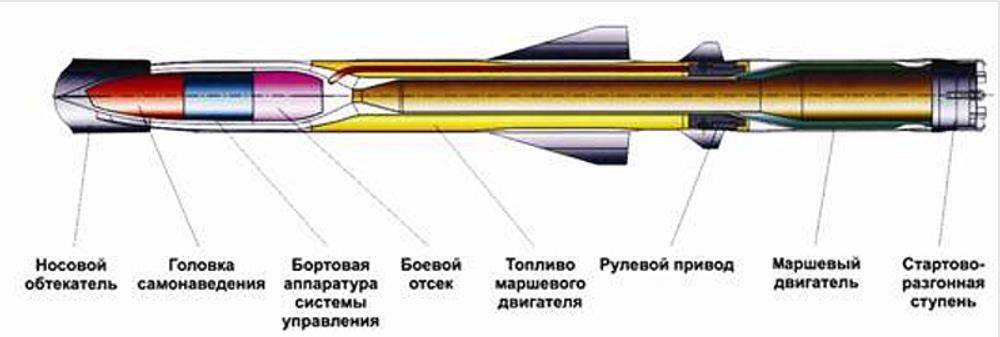

Структурная схема ракеты

Возможен и залповый пуск ракет по группе кораблей. При этом автоматически производится выбор целей, не допуская дублирования, и попадания двумя ракетами в один корабль. В бортовой операционной системе заложены образы всех основных боевых кораблей и порядки их построения.

Проведя анализ, ракетная группа может определить, какой вид тактического соединения она атакует, — при этом самостоятельно составляет план атаки, и распределяет цели между собой.

Ракета при транспортировке находится в специальном контейнере, в инертном газе. Технический контроль возможно производить дистанционно, не извлекая боевую часть из контейнера.

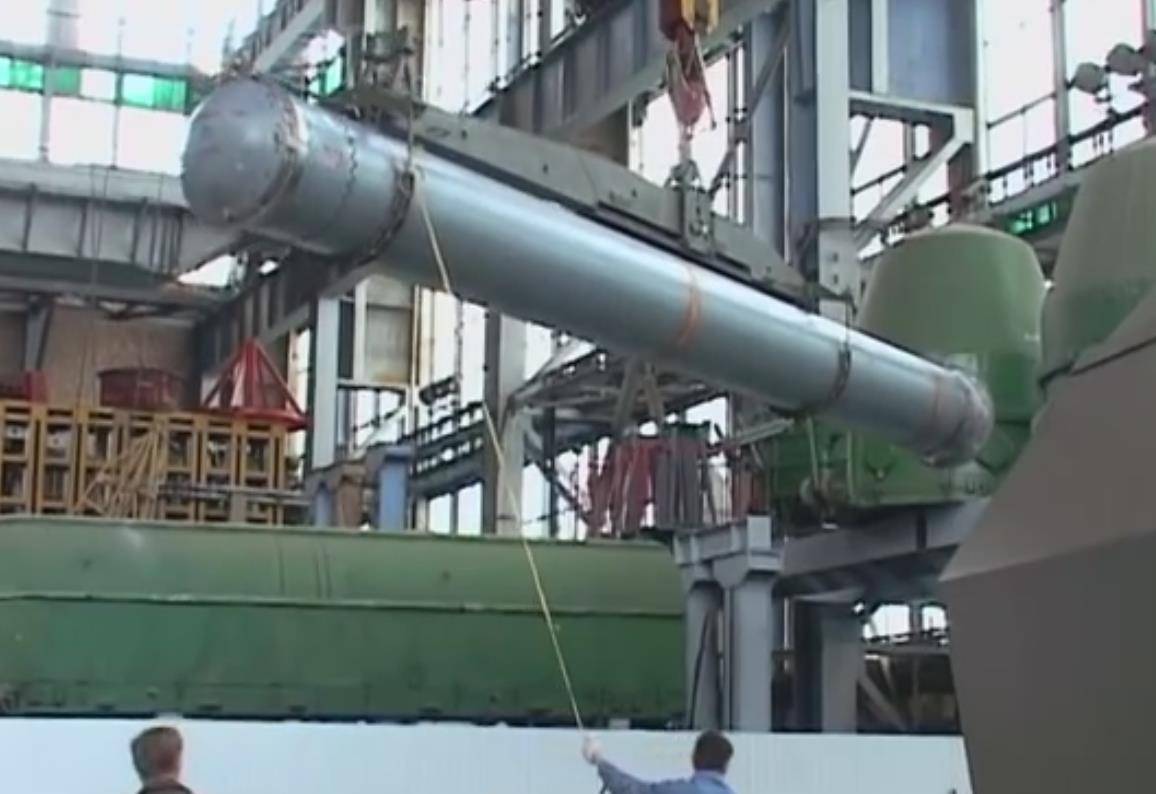

Транспортировочный контейнер

Достоинства ракеты

  • полная автономность применения;
  • большая загоризонтная дальность применения;
  • высокая скорость и малая высота при подлете к цели;
  • самостоятельный выбор нескольких траекторий полета;
  • высокая помехоустойчивость;
  • низкая радиолокационная заметность;
  • универсальность применения на различных носителях;
  • высокая маневренность;
  • возможность залпового пуска по разным целям.

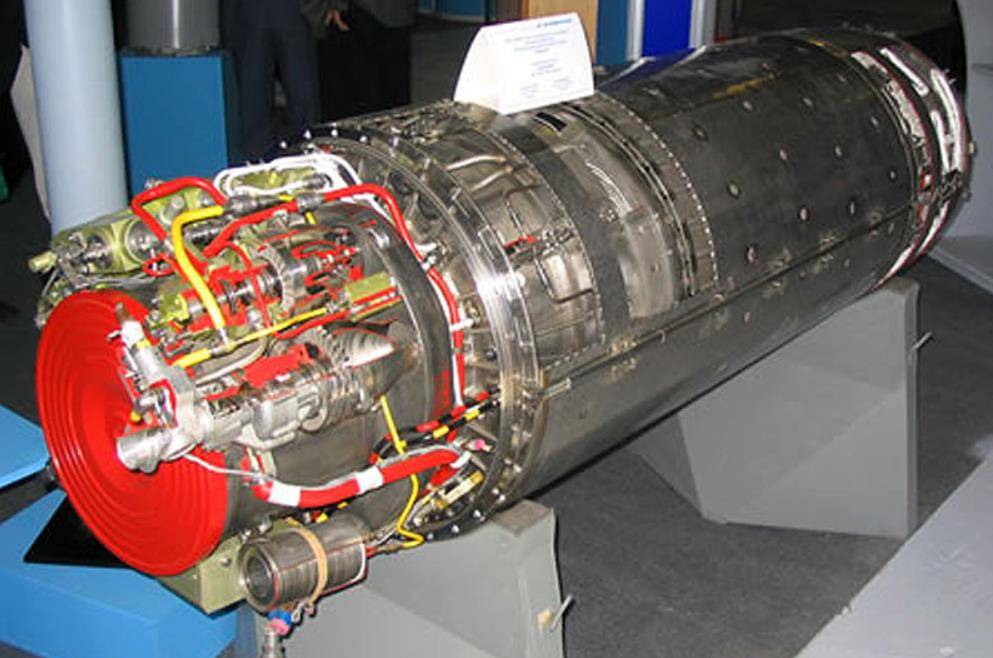

Двигатель ракеты 3М55 «Оникс» / «Яхонт» на выставке

Перечень стран, имеющих «Ониксы» и «Яхонты»

СтранаБазирование, количество
ЯхонтОникс
РоссияРакетные корабли – 4

Подводная лодка – 1

Ракетные крейсера – количество неизвестно

Комплексы «Бастион» — количество неизвестно

ВьетнамКомплексы «Бастион» — 2 (2010)
СирияКомплексы «Бастион» — 2 (2011)
ИндияЭсминец — 1х4

Фрегат – 2 шт., 2х8

Миноносец – 4х4

Авианесущие – 9

Комплекс «Бастион» — 1

ИндонезияФрегаты – 2 шт., количество неизвестно
Ливан (Хезболла)Предположительно, 12 шт.

Впервые боевое применение основного оружия Бастиона, ракеты «Оникс», было произведено в Сирии по складам группировки ИГИЛ.

Устройство

Главный элемент комплекса – разумеется, ракеты. «Оникс» — не самая большая и мощная российская ПКР (такой сейчас является П-1000 «Вулкан»), зато по универсальности может поспорить с американскими «Гарпунами» и «Томагавками». Ей вооружаются надводные корабли и субмарины, ее пуск можно производить с самолетов. Малозаметный для радаров, «Оникс», благодаря прямоточному воздушно-реактивному двигателю, всю дистанцию до цели проходит на сверхзвуковой скорости.

Дальность, в зависимости от траектории полета, составляет от 120 до 500 км.

Сбить «Оникс» мешает и ее «умение» производить маневры уклонения. Головка самонаведения, кроме того, устойчива к помехам и в состоянии самостоятельно распознавать цели, выбирая режим атаки. Большую часть пути к цели ракета преодолевает под контролем инерциальной системы наведения, а радар начинает распознавать мишени на дальностях до 75 км.

Пуски «Ониксов» производятся мобильным комплексом К-300П «Бастион-П» и стационарным «Бастион-С» (К-300С). Ракеты системы К-300П размещаются в пусковых контейнерах, установленных на шасси полноприводного восьмиколесного тягача модели МЗКТ-7930. Машина несет две ракеты, которые запускает с интервалом чуть более двух секунд. По штату в состав дивизиона входят четыре пусковые машины, а наибольше количество стартовых установок в комплексе – 12.

Естественно, для обеспечения нормального функционирования «Бастиона» в его состав входят мобильные командные пункты, машины заряжания и обслуживающая техника. В боевую готовность «Бастион» можно привести всего за пять минут.

Если же такая машина, на борту которой находятся бытовые помещения, есть – «Бастион» может находиться на позиции месяц. К ракетной батарее иногда придается вертолет, обеспечивающий целеуказание при пусках на загоризонтные дальности. В перспективе его могут заменить на БПЛА.

Экспортные варианты «Бастиона» обычно комплектуются ПКР «Яхонт» — это вариант «Оникса», отличающийся, в частности, менее мощным зарядом.

«В глубине береговой черты»

«Бал» предназначен для защиты военно-морской инфраструктуры, обороны побережья на десантно-опасных направлениях и контроля территориальных вод и проливных зон. Машины комплекса размещены на шасси высокой проходимости МЗКТ-7930, позволяющих занимать огневые позиции на неподготовленных участках побережья.

По информации КТРВ, пусковые установки и транспортно-перегрузочные машины «Бала» могут размещаться «на скрытых позициях в глубине береговой черты». В свою очередь, командный пункт берегового ракетного комплекса обеспечивает разведку, целеуказание и распределение поражаемых объектов между ПУ.

  • Пусковая установка БРК «Бал»

«Наличие в составе комплекса активных и пассивных высокоточных каналов радиолокационного обнаружения целей позволяет осуществлять гибкую стратегию обнаружения целей, в том числе скрытного», — уточняется в материалах корпорации.

Помимо радаров, «Бал» оснащён навигационной аппаратурой, приборами ночного видения, средствами топографической привязки и ориентирования, которые позволяют быстро менять позицию после ракетного пуска и уходить на новый огневой рубеж. Время развёртывания комплекса составляет 10 минут.

«Бал» может вести стрельбу как одиночно, так и массированными залпами до 32 ракет. Отстрел такого количества боеприпасов способен нанести серьёзный урон крупной корабельной ударной группе и десантному подразделению противника. Данные о целях БРК может получать в том числе от внешних командных пунктов и внешних разведывательных средств.

Также по теме

«Существенно усилит потенциал надводных сил»: на что будет способен обновлённый крейсер «Адмирал Нахимов»

Атомный ракетный крейсер «Адмирал Нахимов» проекта 1144.2 вернётся в состав ВМФ в 2022 году. Об этом рассказал глава Объединённой…

«Наличие в составе комплекса ТПМ (транспортно-перегрузочных машин. — RT) позволяет через 30—40 минут произвести повторный залп. Система боевого управления средствами комплекса реализована с применением цифровых методов передачи всех видов сообщений, использования систем автоматизированной связи, обработки сообщений, засекречивания информации с гарантированной стойкостью», — отмечается на сайте КТРВ.

Кроме того, «Бал» имеет большой модернизационный потенциал. В частности, как говорят инженеры КТРВ, он может быть обновлён посредством монтажа комплексов постановки пассивных помех, «что существенно повысит неуязвимость комплекса в дуэльных ситуациях с управляемым оружием противника».

Опрошенные RT эксперты назвали «Бал» современным высокоэффективным средством береговой обороны. К главным преимуществам комплекса аналитики отнесли помехозащищённость, всепогодность, ударные возможности, скрытность и манёвренность.

Аналогичную мысль выразил главный редактор журнала «Национальная оборона» Игорь Коротченко. В комментарии RT специалист подчеркнул, что «Бал» — это высокомобильное и чрезвычайно опасное для потенциального противника оружие. По его словам, российский БРК способен «гарантированно уничтожить любую цель» в морской акватории.

«Бал» может быть оперативно развёрнут в разных районах побережья и стать надёжным средством защиты от носителей высокоточного ударного вооружения. Например, данный комплекс позволяет держать под контролем военно-морскую активность стран НАТО в черноморском регионе, включая передвижение американских эсминцев», — заявил Коротченко.

  • Пуск ракеты БРК «Бал» береговых войск Балтийского флота

Суммарный боекомплект «Бала» может достигать 64 боеприпасов. Для поражения целей используется отечественная противокорабельная ракета Х-35 и её усовершенствованная версия с максимальной дальностью стрельбы в 260 км. Боеприпас был разработан в стенах ГНПЦ «Звезда-Стрела» (Королёв) для уничтожения катеров, корветов, фрегатов и эсминцев.

Как отметили эксперты, модернизированная версия Х-35 мощнее, имеет улучшенную электронику и отличается незначительными конструктивными особенностями.

«Х-35У оснащена более мощной боевой частью и новой радиолокационной головкой самонаведения, которая повысила точность попадания и улучшила селекцию целей», — рассказал Мураховский.

К ключевому достоинству семейства Х-35 аналитики относят малогабаритный турбореактивный двигатель и специальный пороховой ускоритель, которые придают ракете мощный стартовый импульс. Большую часть пути боеприпас летит на высоте несколько метров, а на финальном этапе совершает подскок для последующей атаки.

При этом специалисты КТРВ считают важным преимуществом Х-35 скромные финансовые расходы на эксплуатацию и ремонт, когда аналогичные ракеты входят в арсенал ВВС и кораблей ближней морской зоны с комплексом «Уран».

Характеристики

Общий

Система предназначена для уничтожения различных поверхностных зданий, принадлежащих к посадке эскадрилий , караванов, военно – морских воздушных групп , а также отдельных судов или наземных целей, все на фоне огня противника и огнем. Плотные электронные меры противодействия . Он использует противокорабельную крылатую ракету П-800 «Оникс ( кодовое название НАТОSS-N-26 «Стробиль» ) и имеет максимальную дальность полета 300  км в профиле «Hi-Lo» и 120  км в профиле «Lo». -Lo » , который может прикрывать зону защиты 600  км вокруг пусковой установки.

Стандартная комплектация комплекса состоит из четырех самоходных пусковых установок К-340П, каждая из которых содержит две ракеты контейнерного типа « Яхонт » (по некоторым данным – три), одну или две командирские машины К380Р, машину боевого дежурства и четыре грузовые машины. К342R , несущие запасные ракеты. Ракеты устанавливаются на мобильных транспортных средствах, которые могут развернуть восемь ракет менее чем за пять минут и оставаться в активном режиме ожидания в течение трех-пяти дней. Батарея может быть установлена ​​почти на 200  км вглубь суши, а ракеты-носители могут находиться на расстоянии 25 км от командирских машин  . Вспомогательное оборудование включает в себя зоны обслуживания и системы обучения. Количество автомобилей, составляющих аккумулятор, варьируется в зависимости от пожеланий клиентов на момент покупки.

Компания « НПО машиностроения», стоявшая у истоков разработки ракеты и ее программного обеспечения, по- прежнему отвечала за интеграцию систем между ними. Ракета производится в Оренбурге на предприятии ПО «Стрела», а белорусская компания « Техносоюзпроект» занимается проектированием и производством самоходных рам для пусковых установок и ракетных транспортных средств.

Ракета имеет двухступенчатую двигательную установку, в которой сначала используется ракетный двигатель с твердым топливом для ускорения, а затем – на жидком топливе ПВРД для обеспечения сверхзвуковой крейсерской скорости полета . Ускоритель выбрасывается сразу после сгорания из-за относительного ветра, создаваемого скоростью ракеты. Военный заряд имеет массу между 200 и 250  кг , и это , кажется , что ракета может нести обычный заряд , как также ядерный заряд . Из «  стрелять и забыть  » типа , ракета выполняет свой крейсерский полет благодаря спутниковому руководству , а затем заканчивает свой ход при приближении к мишени благодаря к . Используя очень маловысотную систему полета российского производства, он может летать на высотах от 5 до 14000  м над уровнем моря, выполняя финальную фазу атаки на уровне моря даже в сложных условиях ( ср. 7 ). Он также способен маневрировать на сверхзвуковой скорости, прежде чем поразить свою цель, что делает системы ближней защиты (CIWS) практически неработоспособными против него, поскольку он летит слишком быстро для них.

Транспортные средства

Тракторно-монтажно-пусковая машина (ТЭЛ) создана на базе белорусского высокомобильного шасси 8×8 МЗКТ-7930 , которое обладает хорошей проходимостью и способно работать в сложной местности. Ею управляет команда из трех человек: водитель, капитан и системный оператор. Автомобиль может первоначально оставаться в активном режиме ожидания в течение пяти дней после развертывания, но этот период может быть продлен до тридцати дней, если к нему присоединится машина поддержки. При необходимости они также могут вести огонь независимо от своей командирской машины. Русские также предлагают радар с возможностью «загоризонтного обзора (BVR) для оснащения своих батарей Bastion-P. Он также разработан на шасси МЗКТ-7930. Русские также иногда используют их Ка-31 раннего предупреждения вертолетов для выполнения этой функции.

Система работает с командно-штабным автомобилем на базе грузовика КамАЗ-4310 1 6 × 6.

Особенности ТЕЛ МЗКТ-7930
  • Экипаж: 3 человека
  • Масса: 41 тонна
  • Длина: ~ 12,8  м
  • Ширина: ~ 3  м
  • Высота: ~ 3,6  м
  • Двигатель: Дизель ЯМЗ-846
  • Мощность: 500  лс
  • Максимальная скорость по дороге: 80  км / ч
  • Дальность: 1000  км
  • Максимальный уклон: 45  %
  • Максимальный наклон: 30  %
  • Вертикальное препятствие: 0,6  м
  • Траншея: ~ 2  м
  • Преодолеваемый брод: 1,4  м.

Способности

Благодаря тому, что в него заложена продвинутая программа Нимрода из будущего, Бастион значительно превосходит по интеллекту обычных Стражей. Он проявил себя как умелый, холодный и расчётливый планировщик и стратег.

Земля-295 (Век Апокалипсиса)

Бастоин из этой вселенной никогда не появлялся в живую, а только упоминался. По видимому, раньше он был одним из Всадников Апокалипсиса (Horsemen of Apocalypse), но юный мутант Бездна (Abyss) убил его и занял его место.

Земля-8584

Бастион этой вселенной был одним из сверсуществ, заразившихся мутировавшим Вирусом Наследия (Legacy Virus) и превратившихся в Ви-Локов Прайм (Vi-Locks Prime).

Земля-10710

Бастион вместе с армией Нимродов напал на остров Утопию, чтобы покончить с Хоуп Саммерс и остальными присутствующими там мутантами. Он взломал оборонные системы Людей Икс и натравил их на саму команду, но всё равно был повержен. Последней атакой со стороны Хоуп робот был фатально повреждён. Из последних сил Бастион сообщил Зверю (Beast) некую дату и место: 4 мая 2039 года, парк Золотые Ворота, — и попросил помочь Хоуп. Позднее выяснилось, что это была иллюзия, которую создал Дональд Пирс, чтобы заставить Людей Икс найти способ лишить Мессию мутантов сил.

Бастион не появляется и не упоминается в Ultimate-вселенной, но тамошний Уильям Страйкер является своеобразным гибридом Бастиона и Страйкера с Земли-616, имея схожую внешность и способности.

X-Men vol.2 #52 (май, 1996 г.)

Особенности организации береговой охраны

Функционирование береговой охраны с использованием БРК «Бастион» построена следующим образом:

  1. первоначально объект поражения обнаруживается радиолокационной станцией или вертолетом целеуказания;
  2. данные о координатах, скорости и направлении перемещения цели сообщаются персоналу в командном пункте и поступают на автоматическую системы боевого управления;
  3. информация обрабатывается и передается на КП для принятия решения;
  4. данные целеуказания задаются на боевой комплекс, запускаются ракеты.

Каждая ракета противокорабельного комплекса «Бастион» получает индивидуальную цель. Групповой запуск производится с интервалом в две с половиной секунды, согласно техническим характеристикам установки.

Силы

Кибернетическиое тело: Бастион был гибридом человека и робота, хотя со временем ничего человеческого в нём не осталось. Благодаря своей уникальной физиологии он обладал следующими сверхспособностями:

  • Сверхчеловеческая сила: Бастион многократно сильнее обычного человек

    а. Он способен поднять более 10 тонн.

  • Сверхчеловеческая скорость.
  • Сверхчеловеческая ловкость.
  • Невосприимчивость к усталости.
  • Сверхчеловеческая живучесть: так как Бастион не является живым существом, его очень сложно уничтожить. Он преносит ранения значительно легче обычных людей, и может существовать даже в виде отрезанной головы.
  • Самовосстановление: тело Бастиона снабжено нанитами, которые достаточно быстро восстанавливают его после повреждений. Фактически эта способность напоминает исцеляющий фактор.
  • Полёт: с помощью реактивных двигателей в ступнях Бастион способен летать.
  • Технопатия: силой мысли Бастион способен взаимодействовать с различным компьютерными системами, в том числе и Стражами.
  • Проекция энергии: Бастион может стрелять лазерными лучами из глаз, рук и груди.
  • Иммунитет к телепатии: будучи роботом, Бастион неуязвим к телепатии.
  • Обнаружение мутантов: являясь «потомком» сразу двух продвинутых Стражей, Бастион мог выявлять всех мутантов в радиусе примерно 20 миль.

«Бастион»

Индекс ГРАУ 3К55, по кодификации НАТО: SSC-5 «Stooge» (рус. «марионетка»)

Береговой ракетный комплекс с противокорабельной ракетой «Яхонт» / «Оникс».

Предназначен для поражения надводных кораблей различных классов и типов из состава десантных соединений, конвоев, корабельных и авианосных ударных групп, а также одиночных кораблей и наземных радиоконтрастных целей в условиях интенсивного огневого и радиоэлектронного противодействия.

Модификации

-«Бастион-П» (индекс К300П)

Подвижный вариант комплекса на шасси МЗКТ-7930.

-«Бастион-С» (индекс К300С)

Стационарный вариант комплекса в шахтном размещении.

Страны-эксплуатанты

-Россия: на начало 2016 год: 12 К-300П «Бастион» + 2 комплекса (8 ПУ) в КТОФ РФ и КСФ РФ
-КЧФ РФ — >3 комплекса (>12 С/ПУ) ПБРК «Бастион» , комплексы базируются в районе города Анапа (11-я бригада береговых артиллерийских войск) и города Севастополь (15-я бригада БРАВ).

-КТОФ РФ — дислоцируются на Курильских островах (не менее дивизиона).
-КСФ РФ- в составе дивизиона на Новой Земле. В 2016 на Северном флоте было уже 3 дивизиона “Бастионов-П”.

В 2016 году будут поставлены в береговые части ВМФ России ещё пять комплексов «Бастион-П». Первый стационарный противокорабельный БРК «Бастион-С» шахтного базирования (до 36 ракет 3М55Э) будет развернут в Крыму до 2020 года. В состав комплекса могут войти беспилотные летательные аппараты и подводные гидроакустические станции. Полное перевооружение на комплексы «Бастион-П» запланировано с 2017 по 2021 год.

-Вьетнам: 2 комплекса / 8 ПУ
-Сирия: 2 комплекса / 8 ПУ. Поставлены в конце 2011 года, также проводятся новые поставки.
-Ведутся переговоры с представителями ВМС Венесуэлы о продаже БРК «Бастион-П» с ПКР «Яхонт»

Эксплуатация

9 мая 2014 года на военном параде в День Победы впервые в Ростове-на-Дону были продемонстрированы современные образцы вооружения военно-морских объединений Южного военного округа. По Театральной площади в составе механизированной колонны парадного расчёта прошли подвижный ракетный комплекс «Бастион» и артиллерийская система «Берег». Также береговые подвижные ракетные комплексы «Бастион» и «Бал» принималиучастие в параде в Севастополе 9.5.2014.

9 сентября во время плановой отработки задач боевой подготовки береговые ракетные части, вооруженные комплексом «Бастион» выполнили ракетные стрельбы по морским целям и успешно уничтожили учебную цель на расстоянии более 90 км в центральной части Черного моря.

15 марта 2015 года стало известно, что в марте 2014 года, в ходе событий в Крыму, Россия развернула на полуострове сразу несколько комплексов «Бастион».

Состав комплекса «Бастион-П»

-ПКР K-310 «Яхонт» в транспортно-пусковом контейнере

-Самоходные пусковые установки (СПУ К340П) на шасси МЗКТ-7930 (экипаж 3 чел)

-Машина боевого управления (МБУ К380П) на шасси КамАЗ-43101 (экипаж 4 чел) или МЗКТ-65273 (экипаж 4 чел)

-Аппаратура информационно-технического сопряжения боевых средств ПБРК с головным командным пунктом
-Автоматизированная система боевого управления (АСБУ) ПБРК
-Дополнительно: Комплекс средств технического обслуживания (КСТО).
-Транспортно-заряжающие машины (ТЗМ К342П)
-Машины обеспечения боевого дежурства (МОБД)

-Учебно-тренировочный комплекс (УТК)
-Вертолетный комплекс целеуказания (ВКЦ)
Комплекс может комплектоваться самоходной загоризонтной РЛС обнаружения воздушных и надводных целей «Монолит-Б»

Стандартный состав батареи К-300 «Бастион-П»:

-4 самоходные пусковые установки К-340П с двумя транспортно-пусковыми стаканами для ракет «Яхонт» (экипаж 3 человека)
-1-2 машины боевого управления (АСБУ) ПБРК (экипаж 5 человек)
-1 машина обеспечения боевого дежурства (МОБД)
-4 транспортно-заряжающие машины (ТЗМ К342П)

Технические характеристики «Бастион-П»

-Максимальный боекомплект комплекса: 24 ПКР (12 СПУ по 2 ПКР)
-Интервал старта КР при залповой стрельбе из одной СПУ — 2,5 с
-Время приведения комплекса в боевую готовность из походного положения менее 5 мин
-Время автономного боевого дежурства без вспомогательных средств — 24 часа (30 суток с МОБД)
-Назначенный срок службы — 10 лет
-Защита побережья — протяженностью более 600 км от десантных операций противника

Максимальный боекомплект комплекса24 ПКР шт
Время приведения комплекса в боевую готовностьменее 5 мин
Защита побережьяболее 600 км

Состав берегового ракетного комплекса «Бастион»

Состав БРК «Бастион»:

  • самоходные пусковые установки на шасси МЗКТ-7930, экипаж — 3 человека;
  • машина боевого управления на шасси КамАЗ-43101 или МЗКТ-65273, экипаж — 4 человека;
  • противокорабельные ракеты К-310 «Оникс» («Яхонт») в транспортно-пусковом контейнере;
  • аппаратура информационно-технического сопряжения с командным центром;
  • автоматизированная система боевого управления;
  • комплекс средств технического обслуживания;
  • транспортно-заряжающая машина К342П;
  • машина обеспечения боевого дежурства;
  • учебно-тренировочный комплекс;
  • вертолетный комплекс целеуказания.

В зависимости от боевой задачи, в комплекс включают самоходную загоризонтную радиолокационную станцию «Монолит-Б». Задача РЛС — обнаружение воздушных и надводных целей.

Ракеты Оникс


ТТХ ракет «Оникс»

Противокорабельные ракеты «Оникс», в экспортном варианте известные как «Яхонт», разработаны вместе с БРК «Бастион». Снаряды специально рассчитаны на поражение целей в условиях сильного радиоэлектронного и огневого взаимодействия.

Ракеты могут запускаться как одиночными выстрелами, так и залпами. Во втором случае акцент делается на автоматизированном взаимодействии, что позволяет боеголовкам взаимодействовать и рассчитывать план поражения заданных целей с наибольшей эффективностью.

Технические характеристики ракет «Оникс»:

  • дальность поражения цели — до 300 и 120 км при комбинированной и смешанной траектории соответственно;
  • высота полета — от 10 м до 15 км;
  • скорость — 750 м/с;
  • траектория — комбинированная и низковысотная;
  • инерциальная система управления;
  • масса по территориально-производственному комплексу — 3900 кг;
  • авиационная и корабельная стартовая масса — 2500 и 3000 кг соответственно;
  • боевая часть проникающая, масса — до 300 кг;
  • срок службы — до 10 лет.

Применение подобных зарядов дает следующие преимущества:

  • высокая (загоризонтная) дальность поражения;
  • интеллектуальность самонаведения — выстрелил и забыл;
  • высокая скорость полета, осложняющая перехват ракеты;
  • широкий спектр комбинирования траектории полета.

Оникс универсальна в применении, что позволяет запускать ракеты и с наземных установок, и с кораблей. Для запуска подходят как вертикальные, так и наклонные позиции. Со старта ракета может взять нужную высоту, снизив ее до 10-15 метров перед поражением цели.


Запуск противокорабельной ракеты с замаскированной самоходной установки

Самоходные ПУ или машина боевого управления К-380Р

Самоходная установка для запуска ракет создана на базе четырехколесного МЗКТ-7930 и имеет два пусковых контейнера. Общий вес ПУ — 41 тонна. На дорогах с твердым покрытием может развивать скорость до 70-80 км/ч. Запас хода — до тысячи километров.

Схожее шасси используется и для погрузочной машины, а также применяются модификации КамАЗа.

Перевозит два контейнера, имеет погрузочный кран, способный поднимать до 6 тонн.

Преимущество комплекса на базе данных пусковых установок — практически моментальное развертывание в полную боевую готовность — 3 минуты. Интервал между залпами — 2,5 секунды.


Схема развертывания БРК «Бастион»

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
