История создания
Перед инженерами-конструкторами стояла задача − спроектировать самолет для обучения пилотов основным приемам и возможностям пилотирования. Для лучшего эффекта обучения учебный самолет должен быть устойчивым и тяжелым в управлении, не должен попадать в штопор. Однако когда речь идет о спортивно-тренировочном аппарате, то для него нужны противоположные показатели, дабы выполнять различные штопорные фигуры и элементы. Найти компромисс и спроектировать универсальныйспортивно-тренировочный самолет, который бы годился для полноценного обучения пилотов, поручили ОКБ им. Яковлева.
На разработку легкомоторного самолета у молодых конструкторов ушло всего несколько месяцев. Координировалась работа комсомольской организацией. За каждым подразделением предприятия закреплялись комсомольские бригады, а все вопросы касательно нового Як-52 выносили на обсуждение в комитете комсомола. Работой руководили уже опытные конструкторы, которые передали свое «дитя» спустя полгода на летные испытания.
Исходя из того, что самолет предназначался для обучения, требования во время тестов ставились очень высокие. Проверялись все системы, особенно тщательно поведение в различных режимах скорости, выход из штопорного состояния, взлетно-посадочные параметры. Все замечания строгих испытателей учли при внедрении Як-52 в серийное производство.
Зачастую после получения на руки потребителей первых серийных единиц самолета в адрес КБ поступает масса писем с просьбами о модернизации какого-то одного или нескольких элементов. С Як-52 дела обстояли иначе, поскольку при его разработке уже были учтены замечания многих именитых летчиков с 30-летним опытом работы. В ходе разработки Як-52 было много позаимствовано с Як-18, и не потому, что не было свежих идей. Просто, по убеждениям специалистов, не стоит менять агрегаты, проверенные временем. А Як-18 в течение многих лет был в расположении аэроклубов и летных училищ.
По сравнению со своим предшественником Як-52 наделен расширенными возможностями. Использование более мощного двигателя позволило выполнять самые головокружительные фигуры в воздухе, которые называют приемами высшего пилотажа. В составе оборудования находится современная пилотажно-навигационная и радиоэлектронная системы, которые помогают вести самолет в условиях ухудшенной видимости и на дальние маршруты.
Сколько стоит и где летаем?
Летаем в Подмосковье по фактической погоде и в светлое время суток с четырёх аэродромов: Большое Грызлово, Дракино, Кубинка и Мячково. Стоимость сертификатов зависит от количества возможных аэродромов вылета. Выбирайте:
Большое Грызлово
|
Большое Грызлово и Мячково
|
Большое Грызлово, Мячково и Дракино
|
Большое Грызлово, Мячково, Дракино и Кубинка |
Кабина
Двухместная кабина Як-130 выполняется по типу тандема, то есть одно рабочее место расположено за другим. Как правило, во время учебного полета, инструктор садится сзади, а курсант спереди. Просторная и вполне удобная кабина имеет катапультируемые кресла, которые обеспечивают дополнительную уверенность экипажу на любых скоростях и при любых режимах полета.
Модель оснащается системой электронной индикации, базирующейся на трех жидкокристаллических многофункциональных цифровых индикаторах (МФЦИ) размером 15х20 см, на каждого пилота. Электромеханические приборные панели отсутствуют. В передней кабине один из индикаторов проецируется на лобовое стекло.
История создания: Як-130 и его итальянский близнец
В начале 1990-х годов Государственная военно-промышленная комиссия и Военно-технический совет ВВС задали конкурсную разработку проектов учебно-тренировочного комплекса для обучения летчиков фронтовой авиации. Перспективная машина должна была заменить чешские Aero L-39 Albatros. На этом надежном и простом в пилотировании учебно-тренировочном самолете прошло обучение большинство пилотов Советского Союза и ряда других государств. Но с появлением истребителей четвертого поколения, таких как МиГ-29 и Су-27, стало понятно, что «Альбатросы» устаревают и не полностью соответствуют требованиям к самолету для подготовки летчиков-истребителей.
Так с 1992 года ОКБ им. Яковлева начало работы по новому самолету – Як-130. Демонстрационный образец получил название Як-130Д. Его планер был готов к концу 1994 году, а уже в июне следующего года самолет дебютировал на статической стоянке авиасалона в Ле Бурже. Машина еще не летала, поэтому ее доставили в Париж на борту транспортного самолета.
Впервые Як-130Д поднял в воздух 25 апреля 1996 года летчик-испытатель Андрей Синицин. Уже в августе 1997 года новый «Як» успешно выступил в летной программе Московского авиасалона.
В 1990-е годы финансирование ОКР по линии Минобороны практически прекратилось. Для поддержки программы Як-130 было решено на одном из этапов разработки объединить усилия с итальянской фирмой Aermacchi (в настоящее время является структурным подразделением корпорации Leonardo). Это позволило создать первый после 1991 года отечественный самолет практически без государственного финансирования.
Однако к концу 1990-х годов пути российских и итальянских конструкторов разошлись. Обе стороны получили право использовать базовую версию конструкторской документации, на основе которой каждый сможет создать свой национальный вариант. В итоге Aermacchi построили самолет M-346, а ОКБ им. Яковлева – Як-130.
Важнейшим отличием двух машин стало их назначение. M-346 проектировался как учебно-тренировочный самолет. Як-130 – как учебно-боевой. Дело в том, что к началу 2000-х годов ВВС России пересмотрели свои взгляды на новую машину и потребовали, чтобы она смогла решать боевые задачи. Заложенный в Як-130Д потенциал позволял быстро доработать проект в направлении расширения боевых возможностей, благодаря чему самолет Як-130 победил в 2001 году в конкурсе ВВС России.
Так на мировом рынке появились два внешне похожих самолета, с замечательным планером разработки ОКБ им. Яковлева. Это двухдвигательный среднеплан с крыльевыми наплывами, размещенными под ними воздухозаборниками, с трехстоечным шасси. Особенности компоновки позволяют машине выполнять маневры на больших углах атаки.
История создания
История учебно-тренировочного Як-152 началась еще двадцать лет назад, примерно в середине последнего десятилетия прошлого века. В это время конструкторы ОКБ им. Яковлева работали над созданием реактивного учебного самолета Як-УТ – будущего Як-130. Появилась идея создать «в пару» к учебно-боевому реактивному самолету более легкий поршневой УТС, на котором можно получать начальные навыки пилотирования и проводить отбор летчиков. Машину довольно быстро можно было создать на базе двухместного поршневого самолета Як-54, производство которого было налажено на Саратовском авиазаводе.
Первоначально новая машина получила обозначение Як-54М, но потом она была переименована в Як-152. По-видимому, создатели самолета таким образом хотели показать ее преемственность с легендарным УТС Як-52 – одним из самых популярных тренировочных самолетов в мире. Однако этот проект так и не дождался своей реализации.
В Советском Союзе существовала эффективная двухуровневая система подготовки будущих пилотов. Она начиналась в многочисленных клубах ДОСААФ, где летчики получали значительный опыт полетов на простейших поршневых самолетах и только потом пересаживались на более сложные и дорогие реактивные. Развал СССР практически полностью уничтожил систему ДОСААФ, поэтому военных летчиков теперь приходилось обучать сразу на реактивных самолетах.
Изначально конструкторы ОКБ им. Яковлева хотели пойти по самому простому пути – модернизировать проверенный и хорошо известный УТС Як-52. Поставить на него новый комплекс навигационно-пилотажного оборудования, улучшенный фонарь кабины, двигатель М-14Х. Кроме того, модернизированный самолет имел бы увеличенный запас топлива и новую систему эвакуации экипажа.
В 2004 году Як-52М отправился в первый полет, а уже через год машина успешно прошла государственные испытания. Серийное производство УТС планировали наладить на авиаремонтном заводе №308, что в городе Иваново. Разработчики рассчитывали только в России реализовать от двухсот до восьмисот машин. Однако планам этим так и не довелось сбыться – о самолете забыли надолго.
Помощь российским авиастроителям пришла с неожиданной стороны: в 2006 году наработками ОКБ им. Яковлева заинтересовались китайцы. Им нужен был поршневой УТС, поэтому вскоре между конструкторским бюро и китайской стороной был заключен контракт. Результатом совместной работы стало создание УТС L-7. Его производство было налажено китайской компанией Hongdu. В 2010 году этот учебный самолет был впервые продемонстрирован публике на авиасалоне в Чжухае.
Российское оборонное ведомство вспомнило о яковлевском поршневом самолете сравнительно недавно – в 2014 году. На государственном сайте закупок появилось объявление о начале конкурса, а затем между Министерством обороны и ОКБ им. Яковлева был подписан контракт на создание учебно-тренировочного комплекса. Сумма его составила 300 млн рублей. Конструкторским работам было присвоено наименование «Птичка ВВС». В сентябре того же года состоялось заседание макетной комиссии, а уже в октябре в СМИ появилась информация, что техническая документация на самолет готова. Первый полет новой машины планировался на 2015 год, в том же году должны были завершиться предварительные испытания самолета. Однако эти сроки выдержаны не были: первый полет Як-152 состоялся только через год.
В бесфорсажном режиме
«Изделие 30» — обозначение так называемого двигателя второго этапа самолёта пятого поколения. Сейчас Су-57 летает на промежуточном силовом агрегате АЛ-41Ф1 («Изделие 117»), который также именуется двигателем первого этапа. Его разработчик — ОКБ имени А. Люльки.
К ключевым характеристикам АЛ-41Ф1 специалисты предприятия относят сверхманёвренность, тяговооружённость, малую заметность для радаров противника.
- Сопла истребителя пятого поколения Су-57
- РИА Новости
В «Изделие 117» интегрирована плазменная бескислородная система розжига основной и форсажной камер сгорания. Она позволяет запускать двигатель во время полёта без кислородной подпитки. Как пояснили опрошенные RT эксперты, обеспечение самолёта кислородом требует наличия соответствующей инфраструктуры на аэродроме и размещения определённого набора оборудования на борту боевой машины.
Кроме того, АЛ-41Ф1 стал первым российским авиационным мотором, в котором применяется полностью цифровая система управления на отечественной элементной базе. Модификация устройства будет интегрирована и в двигатель второго этапа.
«АЛ-41Ф1 — это двигатель, на котором сейчас летает Су-35С, самый современный российский истребитель четвёртого поколения. Силовой агрегат действительно отличается высокими характеристиками, но всё же относится к предыдущему поколению авиационных двигателей», — рассказал в беседе с RT основатель портала Military Russia Дмитрий Корнев.
Также по теме
«На принципиально новом качественном уровне»: чем уникален российский однодвигательный истребитель Checkmate
На Международном авиационно-космическом салоне — 2021 состоялась презентация лёгкого однодвигательного истребителя Checkmate, который…
Как пояснил эксперт, АЛ-41Ф1, как и другие моторы, достаточно сильно «светится» в радиолокационном и инфракрасном спектрах. Кроме того, этот мотор не в состоянии обеспечивать крейсерский (обычный) полёт на сверхзвуковой скорости в бесфорсажном режиме.
«В настоящее время полёт на сверхзвуке приводит к существенному увеличению расхода топлива. Как правило, самолёт в состоянии выдерживать сверхзвук несколько минут, а потом, если продолжает лететь на сверхзвуке, рискует столкнуться с дефицитом топлива. «Изделие 30» практически снимает с повестки дня такую проблему», — подчеркнул Корнев.
По словам эксперта, крейсерский сверхзвук превращается в важное преимущество в современном театре военных действий. В частности, он существенно повышает лётные качества носителя
По прогнозу аналитика, двигатель второго этапа увеличит крейсерскую скорость полёта Су-57 примерно до 1,5 числа Маха. При этом в комментарии RT заслуженный лётчик России генерал-майор Владимир Попов оценил этот показатель почти в 2 Маха.
Технические характеристики
В ходе многочисленных модернизаций конструкторам удалось создать улучшенный летательный аппарат с весьма впечатляющими ТХ:
- двигатель планера — М-14Х;
- винт в аппарате использовался модели MTV-8;
- система для катапультирования – СКС-94М.
Более развернутая информация о технических характеристиках представлена в таблице:
Планер был оборудован новейшим фонарем и самыми последними приборными приспособлениями для освещения, что в значительной степени улучшало обзор пилоту. В небо взлетела первая пробная модель в начале 2004 года, и самолет на «отлично» справился с поставленной перед ним задачей.
Свои задумки относительно начала серийного производства модели Як-152 инженерам так и не удалось воплотить в реальность после первой демонстрации пробного летательного аппарата. Однако обновленная версия воздушного средства для учебно-тренировочных мероприятий весьма заинтересовала иностранных коллег. На фото вы можете детально рассмотреть модель.
Производство тренировочного летательного аппарата, к сожалению, было заморожено на целых 10 лет. И только после публикации извещения на официальном портале государственных закупок о том, что Минобороны Российской Федерации объявляет конкурс о серийной разработке ранее одобренного проекта, работа над Як-152 сдвинулась с «мертвой точки».
Тактико-технические характеристики Як-130
— Главный конструктор: К. Ф. Попович— Первый полёт: 25 апреля 1996 года— Годы производства: с 2009 года— Единиц произведено: более 130 (на 2017 год)
Стоимость Як-130
$15 млн (экспорт), $7.5 млн (для ВВС РФ)
Экипаж Як-130
— 1 или 2 человека
Размеры Як-130
— Длина: 11,493 м— Размах крыла: 9,84 м— Высота: 4,643 м
Вес Як-130
— Масса пустого: 4600 кг— Нормальная взлётная масса: 7700 кг— Максимальная взлётная масса: 10 290 кг— Силовая установка: 2 × ТРДД АИ-222-25— Тяга: 2 × 2500 кгс— Тяговооружённость: 0,8
Скорость Як-130
— Максимальная скорость: 1050 км/ч— Скорость сваливания: 160—180 км/ч
Практический потолок Як-130
— 12 500 м (ограничение по кислородной системе)
Скорость взлета Як-130
— 4 мин. 49 сек. — 12500 м— Длина разбега: 510—940 м— Длина пробега: 610—880 м
Вооружение Як-130
— Боевая нагрузка: 3000 кг— Управляемые ракеты: класса «воздух-воздух» ближнего боя Р-73, — 2-4 шт. (5, 6, 7, 8 точки подвески).— Неуправляемые ракеты: блоки Б8М-1 с неуправляемыми ракетами С-8, блоки Б-13Л с неуправляемыми ракетами С-13, — неуправляемые ракеты С-25ОФМ, — 2-4 шт. (1, 2, 3, 4 точки подвески).— Бомбы: корректируемые и обычные авиационные бомбы калибром до 500 кг, 2-4 шт. (1, 2, 3, 4 точки подвески).
Программы полётов и цены
Сложный пилотажНачинаем с простого: набор 1000-1500 метров высоты, виражи с небольшой перегрузкой. И постепенно усложняем программу: горки, петли, бочки. Летаем в Большом Грызлово, в Дракино, в Кубинке и в Мячково. Хорошо, красиво и экстремально везде. Стоимость подарочного сертификата зависит от времени полёта и количества аэродромов проведения программы. Она начинается с 8500 рублей. И смотрите цены здесь. | Урок пилотажаРасскажем о том, как выполнять фигуры высшего пилотажа, что бывает на соревнованиях и как управлять самолётом. А после теории вы сами ощутите перегрузки и адреналин экстремального полёта. Уроки проводятся только в Дракино, видеосъёмка уже включена в цену, более детальная информация здесь. | Полёт в передней кабинеЛетчик находится позади вас, и, в какой-то момент, возникает ощущение, что все эти фигуры сложного пилотажа вы делаете сами.
| ||
Пилот по внутренней связи объявляет очередную фигуру, спрашивает о готовности. -Всегда готов! Возникает перегрузка, а теперь ощущение падения, земля мечется под немыслимыми углами, и только приборы беспристрастно крутят стрелками показывая высоту, обороты двигателя, перегрузки, скорость…
Во время пилотажа говорить можно только между фигурами. Пилот расскажет, как делается «бочка» или «мертвая петля».
Вы хотите попробовать управление? Самолет откликается на малейшие движения ручки и педалей. Облететь вон то облако? -Не вопрос! А теперь смотрите вираж без снижения: убираем скольжение самолета педалью, смотрим на «шарик»… Наигрались? Отдохнули? Хватит, пора показать еще пару фигур.
Пилотаж – это экстремальный подарок, хотя он понравится не только безбашенным. Ведь не обязательно все время полёта крутить петли и бочки, падать и испытывать перегрузки. Можно и спокойно полетать, а для кого-то и обычный виражик с креном в 60 градусов покажется страшным.
Готовы?
Еще не определились? Читайте далее.
Описание конструкции
Что же представляет собой самолет Як-152? Каковы особенности его конструкции и основные характеристики?
Як-152 – это одномоторный двухместный моноплан, который выполнен по классической схеме с низкорасположенным крылом и однокилевым хвостовым оперением. Машина имеет трехопорное убирающееся шасси с передней стойкой. Самолет оснащен современным дизельным двигателем RED A03T V12 с двенадцатью цилиндрами.
Самолет имеет цельнометаллический фюзеляж типа полумонокок с усилением в виде четырех лонжеронов. Крыло самолета снабжено выдвижными закрылками. Оно крепится к фюзеляжу в четырёх точках, расположенных на задней стенке и лонжероне.
Разработчики заявляют, что срок эксплуатации Як-152 будет составлять не менее тридцати лет. Эксперты считают, что ресурс машины составляет не менее 10 тыс. часов или 30 тыс. посадок. Максимальная скорость самолета – 500 км/ч, его потолок – 4 тыс. метров, а дальность полета – 1,5 тыс. км.
Як-152 отличается небольшой длиной разбега и пробега, что в сочетании с колесами шасси низкого давления обеспечивает его надежную эксплуатацию даже грунтовых аэродромах. Шасси самолета убирается и выпускается с помощью электрических приводов, а торможение производится за счет гидравлической системы.
Экипаж самолета состоит из двух летчиков: курсанта и инструктора. Они размещаются в двухместной кабине по схеме «тандем». Комплекс бортового оборудования, который установлен в кабине Як-152, позволяет обучающимся получить необходимые им навыки работы с современным пилотажно-навигационным оборудованием и прицельным, а познакомиться со средствами радиосвязи.
Впереди находится место курсанта, сзади него размещается инструктор. Управление самолетом может осуществляться из любой кабины как из второй, так и из первой. Кабины не являются герметичными, но они оборудованы системами обогрева и вентиляции.
Огромным плюсом Як-152 является возможность его безангарного хранения. Этим он выгодно отличается от многих других машин подобного класса. Если к этому добавить еще и нетребовательность УТС к качеству аэродромов, возможность летать в любую погоду, днем или ночью, а также прекрасные летно-технические характеристики, то можно разделить оптимизм его создателей относительно хороших перспектив Як-152 на мировом рынке.
Также следует признать, что использование для обучения будущих летчиков двух самолетов – поршневого Як-152 и реактивного Як-130 – это весьма хорошая идея, которая сможет облегчить процесс подготовки и значительно удешевить его. Обе машины имеют унифицированное цифровое поле кабины, поэтому освоить более сложный Як-130 после занятий на «сто пятьдесят втором» будет гораздо легче.
Технические характеристики и аналоги
Массовое развитие реактивной авиации мало коснулось тренировочных самолетов, поскольку процесс обучения на поршневой машине в 12-15 раз менее затратен. Одновременно повышается качество подготовки персонала, поскольку машины труднее в пилотаже. Самолет Як-52, несмотря на близкие технические параметры, превосходит Як-18А по маневренности, а более мощный двигатель позволяет выполнять фигуры высшего пилотажа.
Также значительно улучшено бортовое оборудование, позволявшее имитировать «слепые» полеты.
| Як-18А | Як-52 | Як-52М | Aero L-39 Albatros | |
|---|---|---|---|---|
| Размах крыла, мм | 10600 | 9300 | 9460 | |
| Длина, мм | 8180 | 7745 | 8030 | 12130 |
| Высота, мм | 3350 | 2700 | 2870 | 4470 |
| Масса взлетная, кг | 1316 | 1315 | 1423 | 4700 |
| Скорость, км/ч | 263 | 270 | 360 | 760 |
| Дальность, км | 725 | 465 | 900 | 1015 |
| Потолок, м | 5000 | 6000 | 11500 |
Чехословацкий реактивный самолет Albatros являлся базовой тренировочной машиной стран Варшавского договора для военных летчиков. Благодаря высокой тяговооруженности машина применялась для отработки тактики атак воздушных и наземных целей. Одновременно велась тренировка курсанта к полетам в различном летном и высотном снаряжении.
Несмотря на свое основное предназначение, Як-52 широко использовался для демонстрации фигур высшего пилотажа в ходе различных праздников. Машина была непременной участницей различных соревнований союзного и международного значения. Специальная 1-местная версия Як-53 незначительно отличавшаяся по технике пилотирования применялась в спортивных целях. На ней были поставлены рекорды набора высоты 3000 и 6000 м (для соответствующего класса техники).
Свою лепту внесло и располагавшееся на территории Румынии производство, после краха Варшавского договора поставки новой техники прекратились.
С 2017 года планировалось начало постепенного вытеснения старого типа машин перспективным самолетом Як-152, но сроки окончания переоснащения неизвестны. Поэтому ветеран ОКБ Яковлева останется в строю еще не один год и послужит первой учебной партой многим десяткам, а может и сотням будущих пилотов военной и гражданской авиации.
Кто может летать на спортивном самолете?
Многие, но не все: Ваш возраст должен быть более 18 лет. Выполнение фигур высшего пилотажа – это нагрузка на организм. Человек должен быть в хорошей физической форме. Не допустят к полёту людей с заболеваниями сердечно-сосудистой системы, опорно-двигательной, дыхательной и нервной системы. Не допустят беременных женщин (пишем на всякий случай, хотя это должно быть понятно). Людям с психическими и неврологическими заболеваниями, в том числе с суицидальными наклонностями тоже придется выбирать себе другой вид активности. Недавние травмы, после которых вы еще не восстановились также противопоказаны.
Дальнейшие события
Представители Минобороны России заключили в начале 2014 года контракт о производстве летательного аппарата все с той же компаний «ОКБ им. Яковлева». Стоимость одобренного и подписанного обеим сторонами контракта составила 300 миллионов рублей. Согласно деловому соглашению, производитель должен был выпустить первую пробную модель планера на протяжении 2-х лет, с чем авиапроизводитель успешно справился.
Первый пробный полет планер ЯК-152 произвел на иркутском аэровокзале осенью 2016 года. Самолетом пилотировал В. Севостьянов – профессиональный пилот 1 класса. Летчик-испытатель отметил отличные технические характеристики ЯК-152, подчеркнул, что аппарат во время пробного испытания показал себя достойно. Однако инженеры отметили несколько недочетов в первой модели, поэтому было решено продолжить испытательные полеты, чтобы устранить все видимые недочеты.
После окончания пробных испытаний представителями Минобороны Российской Федерации был оформлен заказ на производство 150 единиц учебно-тренировочных летательных аппаратов ЯК-152. Серийным производством начал заниматься авиационный комплекс, действующий в Иркутске. Деловое соглашение на заказ самолетов было решено продлить, так как Министерство обороны России заинтересовано в приобретении более 300 моделей тренировочных планеров.
В настоящее время на планере Як-152 проходят обучение курсанты летных учебных заведений, действующих по всей территории Российской Федерации. При помощи летательного аппарата будущие пилоты осваивают навигационные приборы, отрабатывают навыки пилотирования. На воздушном обучающем транспорте осуществляются как групповые практические занятия, так и одиночные в любое время суток.
Описание конструкции
Як-152 на стоянке
Учебный самолёт Як 152 выполнен по схеме двухместного низкоплана. Шасси трехопорное с шинами низкого давления, в полете убираются. Хорошая амортизация в сочетании с небольшим разбегом при взлете и посадке позволяет применять самолет даже на грунтовых полосах небольших аэродромов.
Крыло
Крылья Як 152 низкорасположенные, неразъемные, однолонжеронные, имеют выдвижные закрылки и элероны. С фюзеляжем соединяются в четырех точках на лонжероне и задней стенке. Для улучшения летно-технических характеристик крылья сделаны из двояковыпуклых асимметричных профилей.
Фюзеляж
Фюзеляж самолета цельнометаллический, выполнен по схеме полумонокока. Усилен четырьмя лонжеронами. Для оптимизации аэродинамики обшивка рулей и элеронов выполнена из углепластика.
Двигатель
Як-152 имеет двенадцатицилиндровый дизельный двигатель RED A03T V12. Взлетная мощность — 500 л. с. Винт трехлопастный с изменяемым шагом MTV-9. В качестве топлива используется авиационный керосин.
Бортовое оборудование
Бортовое оборудование Як-152 рассчитано на практическое обучение базовым навыкам пилотирования современных самолетов. Акцент делается на элементах управления и работе с навигационными приборами. Также имеется оборудование для прицеливания и радиосвязи.
Кабина и элементы управления
В самолете предусмотрено тандемное управления для двух членов экипажа. Переднее место рассчитано на обучающегося, заднее — для инструктора. При необходимости управление может вестись одним пилотом с любого места.
Пилотирование обеспечивается через центральную ручку, а вся полетная информация отображается на жидкокристаллических мониторах. В случае аварийной ситуации предусмотрена возможность катапультирования через СКС-94М.

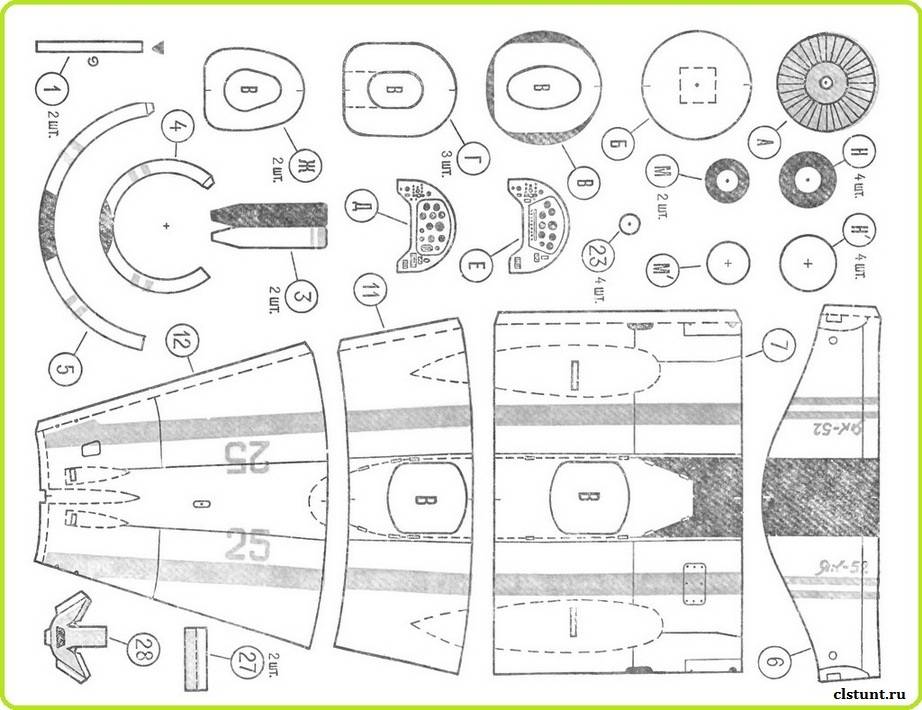

Описание бумажной модели самолета ЯК-52
Бумажная модель самолета Як-52, которую мы предлагаем построить, выполнена в масштабе 1: 33.
Детали, обозначенные буквами, изготовьте из плотного картона миллиметровой толщины, а пронумерованные арабскими цифрами — из чертежной бумаги (исключение составляет скоба 2, ее сделайте из белой жести). Детали, пронумерованные римскими цифрами, согните из мягкой стальной проволоки Ø 1 мм (для детали III используйте булавку или иголку).
Картонные и бумажные детали вырежьте по контурным линиям. Места сгибов, обозначенные тонкими линиями, прочертите по линейке кончиком шила. Проволочные детали изготовьте по рисункам, расположенным на странице 6, — они изображены в натуральную величину.
Штриховыми линиями обозначены места наклейки других деталей. Если возле номера развертки детали стоит буква П, то это означает, что дана развертка лишь правой детали самолета (смотреть по направлению полета). Вам нужно скопировать одну деталь на кальку, перевернуть кальку лицевой стороной вниз и перевести контур на бумагу — получится развертка левой детали.
Буква В означает, что в этом месте нужно сделать вырез. Вырезы делайте кончиком острого ножа. Если возле детали нарисована маленькая спираль, значит, деталь нужно свернуть в трубочку. В каком направлении сворачивать деталь, указывает маленький черный треугольник.
Когда все детали будут готовы, переходите к сборке модели.
Развертка фюзеляжа самолета ЯК-52
