2С4 «Тюльпан» – прошел и Грозный и Афган

О вооружении

В качестве основного вооружения используется казнозарядный миномет 2Б8 калибра 240 мм. 2С4 «Тюльпан» комплектуется 20 фугасными минами или 10 активно-реактивными. Грубая наводка (выставляется только прицел) выполняется в вертикальной плоскости при помощи гидросистемы. Точная наводка осуществляется ручным приводом – выставляется точное значение прицела и угломера. Для заряжания миномета он выставляется под углом 90 градусов. При этом мина из боеукладки поступает в направляющие. Затем она снаряжается оператором нужным зарядом и автоматически досылается в ствольный канал. Для техники предусмотрена специальная лебедка, благодаря которой стало возможным заряжание орудия с земли.

Как утверждают специалисты, из 2С4 можно производить по одному выстрелу за 62 сек. Максимальная дальность фугасных мин составляет 9,65 тыс. м, а активно-реактивных – до 19,69. Также минометы 2Б8 могут стрелять зажигательными минами «Сайда», в которых в качестве снаряжения используется напалм. В итоге вокруг места падения снаряда образуется выжженная территория площадью 7850 кв. м.

В 1982 г. стрельба из 2С4 ведется нейтронными снарядами «Смола» и «Фата», корректируемыми снарядами «Смельчак», кассетными минами «Нерпа», которые содержат осколочно-фугасные боевые элементы 30Ф16. Кроме основного вооружения, в 2С4 имеется 7,62-миллиметровый пулемет ПКТ. Техника оборудована специальными креплениями для автоматов АКМС и сигнального пистолета. Противостоять вражеской бронетехнике можно с помощью РПГ-78. В 2С4 имеются также крепления и для ручного противотанкового гранатомета. В возимом боекомплекте имеются пулеметные патроны в количестве 1500 штук, автоматные – 600, 18 сигнальных ракетниц и 2 гранаты для РПГ.

Артиллерийская часть

Основным вооружением у 2С4 «Тюльпан» является миномет 2Б8, имеющий калибр в 240мм и зарядку с казенной части. Его крепление к корпусу осуществляется посредством кронштейнов, один конец которых приварен к опорной плите, другой к заднему бронелисту.

Однако таким образом осуществляется только грубая наводка на цель, точная, а также движение ствола в горизонтальной плоскости, выполняются с помощью ручного привода.

Зарядка орудия производилась при его выставлении в строго вертикальное положение. Автоматическое заряжание включает:

  • подачу снаряда из барабанных укладок на направляющие;
  • снаряжение оператором снаряда нужным по мощности зарядом;
  • досылание автоматикой уже снаряженной мины в ствольный канал.

Для возможности ручной зарядки миномета машина снабжена специальной раскладывающейся лебедкой.

Выстрел осуществляется, непосредственно, наводчиком. Для безопасности экипажа он производится посредством дистанционного пульта. Предельная скорострельность «Тюльпана» в усредненных условиях, где угол возвышения примерно равен 60º и не производится горизонтальная наводка, составляет 0,95 выстрела в минуту. Боекомплект на борту способен вместить 20 обычных фугасных снарядов или 10 активно-реактивных.

Остальное вооружение

Для возможности защиты машины и экипажа от пехоты противника (диверсионных групп или внезапного прорыва) 2С4 оборудован пулеметом ПКБ. Местом его установки служила вращающаяся командирская башенка. Боекомплект пулемета составляет 1500 патронов.

Командиру также полагался сигнальный пистолет с 18 ракетами. В корпусе «самоходки» имеются крепления под средство борьбы с бронированной техникой противника, а именно под гранатомет РПГ-7В. Для него в комплекте боеприпасов находится 2 снаряда.

Используемые боеприпасы

Список боеприпасов, используемых самоходным 240мм минометом 2С4 «Тюльпан», выглядит следующим образом:

  1. 53-Ф-864. Стандартная фугасная мина, являющаяся основой боекомплекта САУ. В зависимости от мощности устанавливаемого заряда дальность ее полета оставляет от 800 до 9650м. Масса такой мины равна 130,7кг.
  2. ЗФ2. Активно-реактивная мина. Максимальная дальность полета этого снаряда составляет почти 20км (19690м), минимальная — 15км.
  3. ЗВЗ-5 «Сайда». Представляет собой, специально разработанные зажигательные снаряды, способные выжигать напалмом, огромные площади — более 7,5 тысячи квадратных метров — вызывая там устойчивые очаги горения.
  4. ЗВО11 «Нерпа». Под этим индексом находится кассетная мина, снаряженная осколочно-фугасными поражающими элементами ЗОФ16.
  5. ЗВФ4 «Смельчак». Корректируемая мина, то есть минометный снаряд, с возможностью корректировки некоторой части его полета. В случае со «Смельчаком» лазерным целеуказателем корректируется последние несколько секунд нахождения мины в воздухе, что практически исключает возможность противника повлиять на ее траекторию. Непосредственно, изменение курса снаряда осуществляется восемью двигателями малой мощности, расположенными на его корпусе радиально. Дальность стрельбы составляет от 3600 до 9200м. ЗВФ4 имеет модификацию «Смельчак-М», отличающийся увеличенным зарядом ВВ и более широкой вариативностью дальности полета — от 900 до 9500м.
  6. ЗВБ4. Мина с ядерным зарядом, эквивалентным 2 килотоннам тротила. Это представитель, так называемого, тактического ядерного вооружения. Дальность полета снаряда составляет 9500м.
  7. ЗВБ11. Активно-реактивная мина с ядерным зарядом. Ее мощность составляет те же 2 килотонны, но дальность полета увеличена до 18000м.
  8. «Фата» и «Смола». Мины с нейтронным зарядом. Предназначены для уничтожения живой силы противника и выведения из строя его техники на небольшой территории.

Боевое применение[ | ]

Боевое крещение буксируемый миномёт М-240 принял в боевых действиях в Афганистане в 1985 году. Гаубичная батарея Д-30 1074-го артиллерийского полка 108 мсд во второй половине 1984 года была перевооружена 4 миномётами М-240. Буксировка миномётов осуществлялось тягачами МТ-ЛБ. Весь личный состав батареи в срочном порядке был отправлен на переподготовку на территорию СССР в специальный центр, где его обучили применению мины 3Ф5 «Смельчак». По возвращению в Афганистан в районе Чарикарской долины было произведено первое успешное испытание мины «Смельчак» в боевых условиях. Батарея М-240 с этого момента активно участвовала практически во всех армейских операциях. В 1985 году, во время операции по уничтожению группировки Ахмад Шаха Масуда в ущелье Панджшер, батарее была поставлена задача по уничтожению укрепления моджахедов, препятствовавшего продвижению наших подразделений. Развернувшись с марша и сделав один пристрелочный выстрел обычной осколочно-фугасной миной, батарея затем применила выстрел 3Ф5 «Смельчак». Точным попаданием цель была уничтожена полностью. Ввиду того, что миномёт имеет небольшой доворот влево—вправо, приходилось направлять все четыре орудия в разные стороны. Цель могла появиться с любой стороны, поэтому задачу выполняло то орудие, которое было направлено в сторону цели. При такой огневой мощи достаточно было и одного миномёта. Часто из-за отсутствия времени подготовка стрельбы осуществлялась по топографическим данным, без учёта метеоусловий, тем не менее цели поражались, как правило, с одного-двух выстрелов.

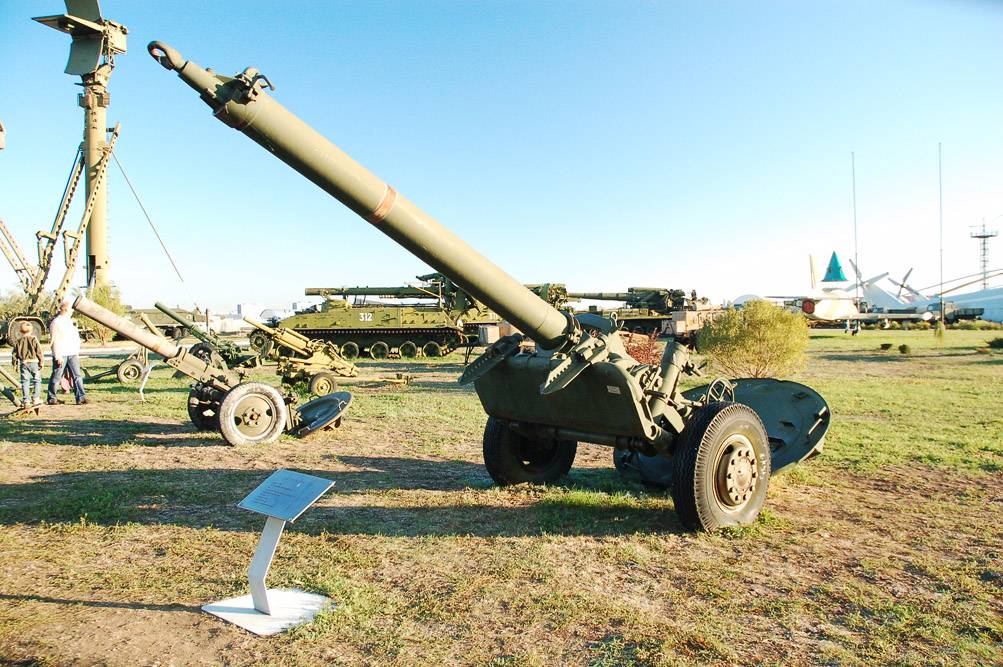

Миномёт в Техническом музее, Тольятти

Впоследствии было много других операций, и везде буксируемые миномёты зарекомендовали себя только с наилучшей стороны. Позднее их сменили самоходные миномёты 2С4 «Тюльпан».

М-240 активно применялись против террористов, в ходе операции «Дамасская сталь», весной 2020 года в пригороде Дамаска Восточная Гута, артиллеристами ударного подразделения сирийских вооруженных «Силы тигра».

ИСТОРИЯ

В январе 1944 года ГАУ выдало новые тактико-технические требования на разработку 240-мм миномета усиления. В 1944-1945 годах опытный образец 240-мм миномета, разработанного в СКВ под руководством Б. И. Шавырина, как раз проходил заводские испытания.



После войны испытания его были возобновлены в 1947 и закончились лишь в 1949 году. В 1950 году миномет был на вооружение под названием «240-мм миномет М-240″. Дальность стрельбы М-240 составляла 8000 м.

В 1953 году для М-240 был разработан специальный заряд, обеспечивающий дальность стрельбы 9700 м.

Серийное производство минометов М-240 было начато в 1951 году на заводе № 75 (г. Юрга), где с 1951 по 1958 год было изготовлено 329 минометов М-240.

240-мм миномет М-240 представляет собой жесткую (без противооткатных устройств) казнозарядную систему на колесном лафете, стреляющую оперенным (миной).

Миномет состоит из следующих основных частей: ствола с затвором, казенника, рамы с амортизатором, станка с механизмами наводки и уравновешивающего механизма, колесного хода с подрессориванием, стрелы с механизмом перевода миномета в боевое и походное положение, опорной плиты, шворневой и прицельных приспособлений.

Ствол представляет собой гладкостенную трубу, закрепленную в цапфенной обойме, которая имеет возможность качаться на цапфах для приведения ствола в положение для заряжания. Закрывание ствола с казенной части осуществляется откидывающимся вверх затвором.

Казенник служит для запирания ствола и передачи силы отдачи при выстреле на опорную плиту. Конусная часть казенника оканчивается шаровой пятой, с помощью которой казенник соединяется с чашей опорной плиты.

Станок состоит из двух рам (верхней и нижней) штампосварной конструкции, шарнирно соединенных между собой. Поворотный механизм винтового типа. Угол горизонтального обстрела без перемещения стрелы и колес при угле возвышения ствола 45″ равен +8″2б’, при угле возвышения ствола 80″ равен +39». Стрельба при угле возвышения 45″ разрешается после усадочных выстрелов и только с твердого грунта.

Подъемный механизм винтового типа. Уравновешивающий механизм — пружинного типа, расположен с правой стороны станка. Нижняя рама собрана на боевой оси двухколесного хода. Подрессоривание пружинное, колеса хода — ЯТБ-4 — троллейбусного типа с губчатым наполнением.

Габариты миномета М-240 в походном положении: длина 6350 мм, ширина 2430 мм, высота (по плите) 2210 мм. Ширина хода 2060 мм, клиренс 350 мм. Высота миномета в боевом положении при угле возвышения 80″ 5340 мм.

Первоначально миномет имел панорамный прицел МП-46. С начала 1955 года миномет М-240 укомплектовывался модернизированным минометным прицелом с орудийным коллиматором К-1.
Мины к миномету подвозятся с помощью специальной тележки. Тележка состоит из двух трубчатых сварных рам и двух колес с шинами ГК.

Заряжание миномета производится с казенной части, для чего ствол приводят в горизонтальное положение. После открывания затвора на полуоси клина затвора навешивают лоток. Пять человек расчета вручную поднимают мину, кладут ее на лоток и досылают мину в канал ствола. Затем ствол опускается в казенник для производства выстрела.

Время перевода М-240 из походного положения в боевое на заранее подготовленной огневой позиции 20-25 минут, обратный переход 15-20 минут. Миномет перевозится за тягачом АТЛ или другим артиллерийским тягачом со скоростью до 40 км/час. Боеприпасы к миномету перевозятся в кузове тягача и на автомобиле.

«Дальняя рука»

«Пион» — ещё одно детище холодной войны, которое по-прежнему сохраняет свою актуальность на театре военных действий (ТВД). Машина была разработана в 1975 году специалистами ОКБ-2 волгоградского предприятия «Баррикады» и КБ-3 Кировского завода в Санкт-Петербурге (бывший Путиловский завод).

Как и «Тюльпан», «Пион» выполнен по безбашенной схеме на шасси танка Т-64А. Орудие (нарезная пушка 2А44) и откидная плита-сошник 2С7 размещены в кормовой части корпуса. Экипаж защищён от попадания пуль и последствий применения оружия массового поражения.

Также по теме


«Коалиция» не даёт покоя»: сможет ли новая американская гаубица превзойти российские аналоги

Соединённые Штаты рассчитывают создать буксируемую пушку, способную поражать цели на расстоянии свыше 70 км. Исследовательский центр…

Расчёт «Пиона» — семь человек, масса — 46 т, максимальная дальность стрельбы — 37,5—49 км, скорострельность — 40 выстрелов в час, мощность двигателя — 780 л/с. Недостатком 2С7 является небольшой возимый боезапас (четыре снаряда). Следующая за САУ машина способна перевозить 40 боеприпасов.

В начале 1980-х годов советское правительство распорядилось открыть опытно-конструкторские работы по теме «Малка», в рамках которых началось совершенствование «Пиона». В модернизированной версии (2С7М) был увеличен возимый боезапас (до восьми снарядов), скорострельность (до 50 выстрелов в час), уменьшено время перевода в боевое положение (с десяти до семи минут).

«Пион» выполняет функцию «дальней руки» отечественной артиллерии. САУ способна вести огонь осколочно-фугасными (3ОФ43), кассетными (3-О-14), различными бетонобойными и ядерными снарядами (3ВБ2). Также специально для 2С7 были разработаны боеприпасы малой мощности «Клещевица», «Саженец» и «Перфоратор».

Отечественная самоходка — лучшая в классе 203-миллиметровых орудий. Американские аналоги (семейство САУ M110) значительно уступают «Пиону» и «Малке» по дальности стрельбы, возимому боекомплекту и мощности двигателя.

  • Военнослужашие у самоходной пушки 2С7М «Малка» на Международном военно-техническом форуме «Армия-2017»
  • РИА Новости

«Пионы» неоднократно пытались записать в разряд устаревших артиллерийских установок. Действительно, на вооружение российской армии приняты более совершенные комплексы. Однако стоит признать, что использование новейшего высокоточного оружия не всегда оправдано по финансовым соображениям. «Пион» сохраняет своё значение как недорогое и весьма эффективное средство поражения», — отметил Кнутов.

БОЕКОМПЛЕКТ МИНОМЕТА «ТЮЛЬПАН»

Осколочно-фугасная мина Ф-864

Основным типом боеприпаса для «Тюльпана» являлась та же мина Ф-864, что и для буксируемого миномета М-240. А поскольку баллистика миномета 2Б8 была аналогичной буксируемой системе, то и максимальная дальность стрельбы оставалась той же — 9650 м. В новых условиях этот параметр считался уже недостаточным, и с целью его улучшения для «Тюльпана» разработали новый боеприпас — активно-реактивную мину ЗФ2, снабженную твердотопливным ракетным двигателем. Дальность стрельбы удалось увеличить вдвое — до 19690 м, но при этом возросли масса мины (до 228 кг) и ее длина. В барабане механизма заряжания САУ 2С4 вместо 20 обычных мин помещалось только 10 активно-реактивных.

«Тюльпан» имеет возможность стрельбы ядерной миной ЗБ4. Для «спецбоеприпаса» также был разработан активно-реак­тивный вариант — ЗБ11. Дальность стрельбы такой миной до­стигает 18000 м. Кроме того, в арсенале «Тюльпанов» имеются зажигательные мины «Сайда», снаряженные напалмом и обра­зующие устойчивые очаги возгорания на площади 7850 кв. м во­круг центра разрыва; кассетные мины «Нерпа», снаряженные осколочно-фугасными боевыми элементами ЗОФ16; нейтрон­ные снаряды «Смола» и «Фата».

Пожалуй, наиболее интересным боеприпасом для «Тюль­пана» является корректируемая мина «Смельчак», входящая в состав комплекса управляемого вооружения 1К113, принятого на вооружение в 1983 г. В состав комплекса «Смельчак» вхо­дят выстрел ЗВФ с корректируемой фугасной миной ЗФ5 и ла­зерный целеуказатель-дальномер 1Д15 или 1Д20. В головной части мины находится блок коррекции, который оборудован аэродинамическими рулями для ориентации оси септического элемента на цель. Коррекция траектории полета производится за счет включения восьми маломощных твердотопливных дви­гателей, расположенных радиально на корпусе мины. Время коррекции 0,1-0,3 с. Стрельба миной «Смельчак» производит­ся так же, как и обычной миной, необходимо лишь установить время открытия окошка оптической головки самонаведения и установить время включения лазерного целеуказателя. На рас­стоянии от 200 до 5000 м от цели размещается лазерный целеуказатель, который подсвечивает цель лазерным лучом. Причем подсветка идет не все время полета мины, а лишь когда мина приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции мины длится от одной до трех секунд, и противник физически не сможет поставить по­меху «Смельчаку». Вероятность попадания мины «Смельчак» в круг диаметром 2-3 м равна 80-90%.

Служба и боевое применение

http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>d=”organizatsionnaya-struktura-2-3″>
Организационная структура


2С4 в Техническом музее Тольятти

Самоходный миномёт 2С4 поступал на вооружение отдельных самоходно-миномётных дивизионов артиллерийских бригад большой мощности артиллерии резерва Верховного Главнокомандования Сухопутных войск СССР. Стандартный дивизион насчитывал по 3 батареи из четырёх самоходных миномётов 2С4 (итого 12 миномётов в дивизионе). Предполагалось, что 240-мм миномёты, входящие в состав подразделений резерва Верховного Главнокомандования, в полномасштабной войне будут применяться как средства усиления групп поддержки пехоты, а также выполнять самостоятельные задачи, для которых необходимо массированное привлечение огневых средств.

Служба

Самоходные миномёты 2С4 состояли на вооружении следующих формирований:

  1. 18-й отдельный самоходно-миномётный дивизион, г. Тамбов в/ч 64493 (бывш. 45-я Свирская ордена Б. Хмельницкого 2-й степени артиллерийская бригада большой мощности, в/ч 52424, расформирована в 2009 г.; 18 осминдн): 8 единиц 2С4;
  2. 45-я артиллерийская Свирская ордена Богдана Хмельницкого бригада большой мощности: 8 единиц 2С4 по состоянию на 2017 год
  3. 201-я артиллерийская бригада: 48 единиц 2С4 по состоянию на 1991 год;
  4. Пермский ПСХ: 17 единиц 2С4 по состоянию на 2000 год.

Боевое применение


2С4 «Тюльпан» в парке «Патриот».

Боевое крещение самоходный миномёт 2С4 принял во время войны в Афганистане. Благодаря мобильности, дальности стрельбы и возможности поражения целей противника на обратных склонах гор и в укрытиях миномёты 2С4 широко использовались в зоне ответственности 108-й мсд. Миномётная батарея, оснащённая «Тюльпанами», в основном выполняла задачи по уничтожению огневых точек в каменных завалах и пещерах, опорных пунктов и огневых средств на дорогах, перевалах и в кишлачной зоне. Фугасные мины эффективно уничтожали глинобитные сооружения и крепости противника, в то время как 122-мм осколочно-фугасные снаряды вязли в стенах укреплённых зданий. После поступления на вооружение активно начали использоваться управляемые мины «Смельчак». По результатам использования корректируемых выстрелов 3ВФ4 был сделан вывод о том, что на выполнение поставленной задачи для пристрелки уходило две-три обычных фугасных мины, а для поражения — одна-две корректируемых мины «Смельчак». Общее же время выполнения задачи могло составлять от 12 до 15 минут. Всего в ходе боевых действий по данным А. Б. Широкорада было задействовано около 120 единиц 2С4, однако по состоянию на 1 августа 1987 года на территории Афганистана в 40-й армии СССР официально числилось только 4 миномёта «Тюльпан». В целом миномёт 2С4 по результатам применения в Афганистане отлично себя зарекомендовал.

Повторно самоходные миномёты «Тюльпан» были применены во второй чеченской кампании, в частности при взятии Грозного в конце 1999-го — начале 2000 года, продемонстрировав высокую эффективность огня. Также использовались для уничтожения бетонных оборонительных сооружений в горных населённых пунктах, разрушение которых не представлялось возможным с помощью 152-мм артиллерии. 10 единиц 2С4 24-го отдельного самоходно-миномётного дивизиона миномётов большой мощности за несколько дней уничтожили оборонительную систему незаконных вооружённых формирований.

Отличительные особенности новой САУ

Как мы уже говорили, ствол и баллистические характеристики остались от предшественника, практически не претерпев мало-мальски значимых изменений. Но, в отличие от М-240, где расчет был вынужден проводить практически все операции вручную, «Тюльпан» — САУ, оснащенная мощной гидравлической системой. Она предназначена для выполнения следующих операций:

  • Перевод орудия из боевого положения в походное и наоборот.
  • Вертикальная наводка ствола миномета.
  • Открытие затвора, выведение ствола на линию досылания снаряда.
  • Автоматическая подача мины из механизированной боеукладки на полозья досылателя, которые расположены на верхней части корпуса шасси.
  • Кроме того, с ее же помощью выполняется зарядка миномета и закрытие затвора.

История создания

Минометами, как перспективными средствами огневой поддержки, руководство Советской армии заинтересовалось еще в 30-х годах. Их неоспоримыми преимуществами были легкость в использовании и обслуживании, а также отсутствие серьезных материальных затрат при его производстве.

И если минометные орудия относительно малого калибра (50мм, 82мм, 120мм) достаточно быстро были разработаны и приняты на вооружение РККА, то с минометами калибром 160 и 240мм все было не так просто. Образцы от первого, до должного состояния, необходимого для принятия, калибра 160 мм удалось довести к 1943 году. Работы же по 240мм орудию затянулись.

Она возобновилась спустя 2 года — в 1947. К 1950 году орудие было закончено, успешно прошло полевые испытания и было принято на вооружение Армии Советского Союза под индексом М-240. Именно он стал предком самоходного минометного орудия.

Анализ итогов Великой Отечественной Войны показал советскому командованию преимущество использования самоходной артиллерии, что привело к созданию специальной программы по разработке такого типа вооружения в 1947-1953гг. Однако приход к власти Никиты Сергеевича Хрущева положил ей конец — все изыскания были заморожены.

Новый Первый секретарь ЦК КППС делал ставку на ракетную программу и использование ядерного оружия. С отставкой Хрущева появилась возможность возобновить прерванные работы.

Этому же способствовало осознание бесперспективности обмена ядерными ударами, в связи с теоретическим полным уничтожением обеих сторон в этом случае, и высокая вероятность возникновения локальных конфликтов, где немаловажную роль будет играть именно самоходная артиллерия. Примером тому стала Вьетнамская война. Она же показала серьезное отставание Союза в этом направлении.

Где можно увидеть

  • Россия Россия:

    • г. Новокузнецк, Кемеровская область — «Сквер им. Жукова»
    • п. Архангельское, Московская область — Музей техники Вадима Задорожного;
    • п. Бело-Бережский санаторий, Брянский район, Брянская область — Мемориальный комплекс «Партизанская Поляна»;
    • г. Екатеринбург — музей «Уралтрансмаш»;
    • г. Верхняя Пышма — Музей военной техники «Боевая слава Урала», 240-мм миномёт 2Б8 из состава самоходной миномётной установки 2С4 «Тюльпан» обр. 1972 г.
    • г. Красноармейск (Московская область) — на постаменте у входа в ФКП «НИИ „Геодезия“»;
    • г. Москва — Центральный музей Вооружённых Сил;
    • г. Пермь — Музей ОАО «Мотовилихинские заводы»;
    • г. Санкт-Петербург — территория Михайловской военной артиллерийской академии;
    • г. Тольятти — Технический музей имени К. Г. Сахарова.
    • п. Кубинка, Московская область — «Центральный музей бронетанкового вооружения и техники»
    • д. Падиково, Московская область — Музей отечественной военной истории
    • Республика Беларусь, г. Заславль (6 км в направлении г. Молодечно) — Историко-культурный комплекс «Линия Сталина»
  • Казахстан Казахстан

    г. Астана — Музей вооружения и военной техники Вооружённых сил Республики Казахстан;

Начало

Как утверждают специалисты, сразу после окончания Великой Отечественной в западных странах происходило вытеснение буксируемой артиллерии самоходной. Было очевидным, что в случае локального конфликта использование именно САУ окажется гораздо эффективнее. В Советском Союзе проектировочные работы в этом направлении были начаты в 1947 году. Однако длились они только до 1955 г. Как считал Н. С. Хрущев, будущее – только за ядерным вооружением. С этой точкой зрения были не согласны военные специалисты, так как полагали, что применение подобного вооружения повлечет за собой значительные человеческие потери с обеих сторон.

После проведенного в 1964 году теоретического анализа стало ясно, что эффективное выполнение огневых задач с привлечением меньшего количества военнослужащих возможно в том случае, если объединить самоходную артиллерию и командно-штабные машины. После отставки Хрущева работы по самоходным артиллерийским установкам были снова возобновлены. Спустя год министр обороны Советского Союза утвердил программу о развитии артвооружения, в которой было указано, в каких командно-штабных машинах и самоходных артиллерийских орудиях нуждается Советская армия.

В 1966 году в Опытном конструкторском бюро № 3 под руководством Ефимова Г. С. в соответствии с постановлением ЦК КПСС и Совета министров начали разрабатывать новый 240-миллиметровый самоходный миномет, а в 1967 г. – миномет 2С4 «Тюльпан». Планировалось им заменить буксируемый 240-миллиметровый М-240 1950 года выпуска. Несмотря на то что своими баллистическими характеристиками оба миномета очень похожи, 2С4 «Тюльпан» более маневренный, благодаря чему новая САУ после выполнения стрельбы быстро покидает огневую позицию, что невозможно было с предшественником.

Для чего он предназначался и что может

Как пишет историк российского вооружения Александр Карпенко, эта гусеничная самоходка начала разрабатываться уральским ОКБ-3 еще в середине 60-х годов. Одновременно создавались такие известные советские артсистемы, как гаубицы «Гвоздика и «Акация».

«Тюльпан» изначально предназначался для поражения целей в боевых условиях, предусматривающих особые обстоятельства – миномет «2С4» должен был уничтожать объекты, недоступные для настильного огня других видов артиллерии. И во времена СССР, и теперь «Тюльпан» как боевая единица уникален, аналогов этому миномету нет: это высокопроходимая маневренная машина, способная пересекать зараженные участки местности и выбор позиции для нее не проблема. Гидравлика и электрические приводы повышают скорострельность в три раза по сравнению с обычными минометами.

Крепящийся на корпусе машины миномет, защищенный броней экипаж, боеприпасы, аппаратура и агрегаты самоходного миномета – все это обеспечивает высокую эффективность «Тюльпана» в боевых условиях. Помимо собственно 240-мм миномета самоходка снабжена пулеметом ПКТ, управляемым дистанционно. «Тюльпан» способен вести огонь как обычными, так и ядерными боеприпасами.

Тактико-технические характеристики миномета М-240

— Принят на вооружение: 1950 год— Конструктор: Б. И. Шавырин, СКБ ГА, г. Коломна— Разработан: 1944—1945— Производитель: Завод № 75, г. Юрга— Годы производства: 1951—1958— Всего выпущено: 329— Варианты: 2Б8

Калибр: 240 мм

Экипаж (расчёт): 11 (9) человек

Вес миномета М-240

— Масса, кг: боевое положение: 3610, походное: 4230

Габаритные размеры миномета М-240

— Длина, мм: 6510— Длина ствола, мм: 5340 (20,8 клб)— Ширина, мм: 2430— Высота, мм: 2210

Снаряд миномета М-240

— фугасные мины 53-Ф-864 и 53-Ф-865 (130,7 кг),— активно-реактивная 3Ф2 (228 кг),— управляемая 3Ф5 комплекса 1К113 «Смельчак» (134,2 кг),— ядерная мина 3БВ4 (2 кт)

Скорострельность миномета М-240

Дальность стрельбы миномета М-240

— Максимальная дальность, м: для Ф864: 800—9650, для 3Ф2: 19 690

— Начальная скорость снаряда, м/с: 158—362— Прицел: панорамный МП-46 (МП-46М)— Затвор: поршневой, с пластичным обтюратором системы Банжа— Противооткатное устройство: без противооткатных устройств (амортизатор отдачи пружинного типа)— Лафет: двухколёсный лафет

— Угол возвышения: +45…+80°— Угол поворота: возвышение 45°: 16°52″, возвышение 80°: 78°

— Тип тягача: МТ-ЛБ, АТ-Т, АТ-С, АТ-Л, Урал-375Д— Скорость возки по шоссе, км/ч: 40

Карпенко А. В., Ганин С. М. Отечественные бомбомёты и миномёты. — СПб: Гангут, 1997. — 53 с. — 500 экз . — ISBN 5-85875-123-7
