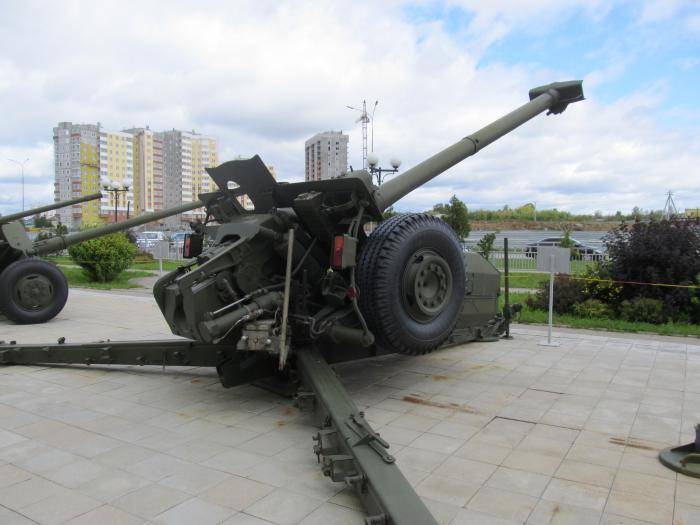

Советская 125-мм противотанковая самодвижущаяся пушка 2А45М «Спрут-Б» 1987 года – новое слово в полевой артиллерии

Описание (Спрут-Б)

Особенностью «Спрут-Б» является встроенный двигатель, который может перемещать орудие по относительно ровной поверхности (до 15 градусов уклона) и со скоростью 14 км / ч по дорогам. Это придает пушке определенную мобильность на поле боя. Переход из боевого положения в походное занимает две минуты, а из походного в боевое — 90 секунд. Такие ружья в русском языке известны как «самодвижущиеся», а не «самодвижущиеся». самоходный (самоходные), а вне боя это буксируемый по МТ-ЛБ.

Орудие имеет экипаж из семи человек. Прицел прямой наводки ОП4М-48А используется при дневном свете, а прицел ночного видения 1ПН53-1 — ночью. Для ведения огня с закрытых позиций используются прицелы 2Ц33 и панорамный прицел ПГ-1м. Пушка может надежно поражать цели высотой два метра на дальности до 2000 метров.

Ствол снабжен термоусадочной гильзой для предотвращения изменения температуры, влияющей на точность. Пистолет использует то же самое полуфиксированные боеприпасы как Т-64, Т-72, Т-80 и Т-90 танки.

С добавлением лазерной системы управления огнем 9С53 пушка может стрелять снарядами с лазерным наведением, такими как 9М119 Свирь или 9К120 Рефлекс.

Соревнование пушек и ПТУРСов

К исходу шестого десятилетия сухопутные войска промышленно развитых стран получили в свое распоряжение новое противотанковое средство – ПТУРсы. По своей сущности управляемые реактивные снаряды представляли собой ракеты с органами управления в виде поворотных крыльев. Их наведение осуществляется либо по радиоканалу, либо (во избежание помех) по длинному тонкому кабелю, разматывающемуся с катушки и волочащемуся сзади. Казалось, что теперь артиллерия в очередной раз сдала позиции перед неумолимо надвигающимся научно-техническим прогрессом. Однако военные бюджеты тоже не бездонны, а ПТУРС – штука недешевая. Тогда военспецы вновь обратились к старым «добрым» пушкам и, к своему неудовольствию, обнаружили явное противоречие. Нужная точность обеспечивалась нарезными стволами, но они, увы, имели ограничения по калибру. И вдруг неожиданно эта проблема была решена в результате революционного подхода создателей орудия МТ-12 «Рапира».

Дальнейшее развитие проекта

Очень скоро на новую пушку обратили внимание и советские танкисты. Им импонировала мощь и низкая отдача гладкоствольного орудия и его небольшой вес. Были наспех собраны первые образцы, которые сразу произвели на военных неизгладимое впечатление

Были наспех собраны первые образцы, которые сразу произвели на военных неизгладимое впечатление.

Будучи установлена на шасси танка Т-54, новая 100-мм пушка «Рапира» пробивала учебные мишени (списанные корпуса тех же Т-54) навылет, причем с запредельных расстояний. От овечек, которые исполняли роль экипажа, практически ничего не оставалось.

В 1960 году доработанная до требуемого состояния пушка «Рапира» начала монтироваться на опытные шасси (на базе танка Т-55). Вскоре после этого все испытания Д54 были полностью завершены, так как новое гладкоствольное орудие показало свое абсолютное превосходство. Отличие от «пехотной» модификации в том, что на танковом орудии этой серии нет дульного тормоза. Всего через полгода танковая пушка «Рапира» (фото которой можно увидеть в этом материале) была принята на вооружение под индексом 2А20 «Стилет».

Дело в том, что при калибре 100 мм он был особенно не нужен. Учитывая же то обстоятельство, что советские танки никогда не отличались запредельными габаритами и массой, а дульный тормоз сильно повышает отдачу, его установка в отечественном танкостроении практиковалась только в тех случаях, когда все иные способы гашения уже были испробованы и не дали нужного результата.

Достоинства и недостатки «Рапиры»

Пушка МТ-12 принимала участие во множестве вооруженных конфликтов и зарекомендовала себя как надежное и эффективное оружие. К числу несомненных достоинств этого орудия можно отнести универсальность: его можно использовать для поражения бронетехники, живой силы и укреплений противника, вести огонь как прямой наводкой, так и стрелять с закрытых позиций

«Рапира» имеет весьма высокий темп стрельбы (10 выстрелов в минуту), что очень важно для противотанковой пушки. Она очень проста в эксплуатации и не требует от артиллеристов особо высокой квалификации

Еще одним несомненным плюсом пушки является относительно небольшая стоимость боеприпасов, которые она использует

Еще одним несомненным плюсом пушки является относительно небольшая стоимость боеприпасов, которые она использует.

Главным же недостатком пушки МТ-12 является полная невозможность выполнения ею своей основной функции – ее огонь практически бесполезен против современных основных танков. Правда, она способна довольно эффективно бороться с БМП, САУ и другими видами бронетехники со слабым бронированием, которые сегодня на поле боя представлены даже больше, чем танки. В целом же, «Рапира», конечно же, морально устарела. Любой ПТРК превосходит ее в точности, дальности поражения, бронепробиваемости и мобильности. По сравнению с ПТРК третьего поколения, которые работают по принципу «выстрелил и забыл», любое ПТО кажется настоящим анахронизмом.

100-мм противотанковая пушка Т-12

Годы производства: 1961-1970 гг.

Первая в мире особо мощная противотанковая пушка Т-12 (2А19) была создана в КБ Юргинского машиностроительного завода № 75 под руководством В.Я. Афанасьева и Л.В. Корнеева. В 1961 году пушка была принята на вооружение и запущена в серийное производство.

Двухстанинный лафет и ствол орудия был взят от 85-мм противотанковой нарезной пушки Д-48. От Д-48 ствол Т-12 отличался только 100-мм гладкостенной трубой-моноблоком с дульным тормозом. Канал пушки состоял из каморы и цилиндрической гладкостенной направляющей части. Камора образована двумя длинными и одним коротким конусами.

Несмотря на то, что пушка Т-12 рассчитана в первую очередь для огня прямой наводкой (имеет дневной прицел ОП4М-40 и ночной АПН-5-40), она оснащена дополнительным механическим прицелом С71-40 с панорамой ПГ-1М и может использоваться в качестве обыкновенной полевой пушки для стрельбы фугасными боеприпасами с закрытых позиций.

В боекомплект Т-12 входит несколько типов подкалиберных, кумулятивных и осколочно-фугасных снарядов. Первые два могут поражать танки типа М60 и «Леопард-1». Для борьбы с бронированными целями применяется бронебойно-подкалиберный снаряд, способный на дистанции в 1 000 метров пробить броню толщиной 215 мм. Также из пушки Т-12 можно вести огонь снарядами 9М117 «Кастет», наводимыми по лазерному лучу и пробивающими броню за динамической защитой толщиной до 660 мм.

В результате эксплуатации выявилась необходимость внесения небольших изменений в конструкцию лафета. В связи с этим, в 1970 году появилась улучшенная модификация МТ-12 («Рапира»). Главным отличием модернизированной модели МТ-12 является то, что она была оснащена торсионной подвеской, которая при стрельбе блокировалась для обеспечения стабильности.

В ходе модернизации были заменены колеса, увеличена длина хода подрессоривания, для чего впервые в артиллерии пришлось ввести гидротормоза. Так же в ходе модернизации вернулись к пружинному уравновешивающему механизму, так как гидравлический уравновешивающий механизм требует постоянной регулировки компенсатора при различных углах возвышения.

Перевозка пушек Т-12 и МТ-12 осуществляется штатным тягачом МТ-Л или МТ-ЛБ. Для движения по снегу использовалась лыжная установка ЛО-7, которая позволяла вести огонь с лыж при углах возвышения до +16° с углом поворота до 54°.

Тактико-техническая характеристика

Боевая масса	2.75 т
Боевой расчет	7 чел.
Габариты	9500х1800х1600-2600 мм
Длина ствола	6300мм
Калибр	100 мм
Масса снаряда: – подкалиберного – кумулятивного	5.65 кг 4.69 кг
Начальная скорость снаряда: – подкалиберного – кумулятивного	1575 м/с 975 м/с
Скорострельность	6-14 выст./мин
Максимальная дальность стрельбы	8.2 км
Время перевода пушки из походного положения в боевое	около 1 мин
Максимальная скорость транспортировки по шоссе	60 км/ч

Наследие прошлого

Новые образцы российского оружия «ведут родословную» с 60-х годов XX века, когда советское армейское руководство взяло курс на качественное перевооружение. Десятки ведущих КБ, где работали выдающиеся инженеры и конструкторы, заложили теоретическую и техническую базу для создания новейшего вооружения.

Опыт предыдущих войн и анализ потенциала зарубежных армий наглядно показали, что ставку необходимо делать на мобильную самоходную артиллерию и минометные установки. Благодаря решениям полувековой давности артиллерия России обзавелась солидным парком ракетно-артиллерийского вооружения на гусеничном и колесном ходу, основу которой составляет «цветочная коллекция»: от юркой 122-мм гаубицы «Гвоздика» до грозного 240-мм «Тюльпана».

Описание конструкции и принцип работы пушки

Основной особенностью МТ 12, отличающей это орудие от всех предшествующих образцов советской противотанковой артиллерии, является гладкий ствол.

Длинный и выглядящий тонким ствол делает МТ-12 похожей на холодное оружие – рапиру

Есть несколько основных причин, по которым конструкторы «Рапиры» отказались от традиционных нарезов:

1. Вращение снаряда при соударении с целью препятствует нормальному формированию кумулятивной струи. В результате характеристики бронепробиваемости несколько ухудшаются;
2. Часть энергии пороховых газов при выстреле из нарезного орудия расходуется на раскрутку снаряда, что снижает его баллистические характеристики;
3. Гладкий ствол намного меньше изнашивается при интенсивной эксплуатации. Трение тоже существенно снижается, что положительно влияет на скорость полета снаряда;
4. Дульная энергия у гладкоствольного оружия всегда выше, чем у нарезного;
5. Пушку легче приспособить для запуска противотанковых управляемых ракет. Это преимущество было использовано далеко не сразу, но оно вполне ощутимо.

https://youtube.com/watch?v=QpX-KBSCkXc

Советские конструкторы, что интересно, не были «первооткрывателями». Уже в годы Второй мировой у Германии имелись гладкоствольные артиллерийские орудия. Тем не менее советские военные не очень верили в предложенное новшество, поэтому параллельно с созданием Т-12 велась разработка нескольких моделей нарезных противотанковых пушек.

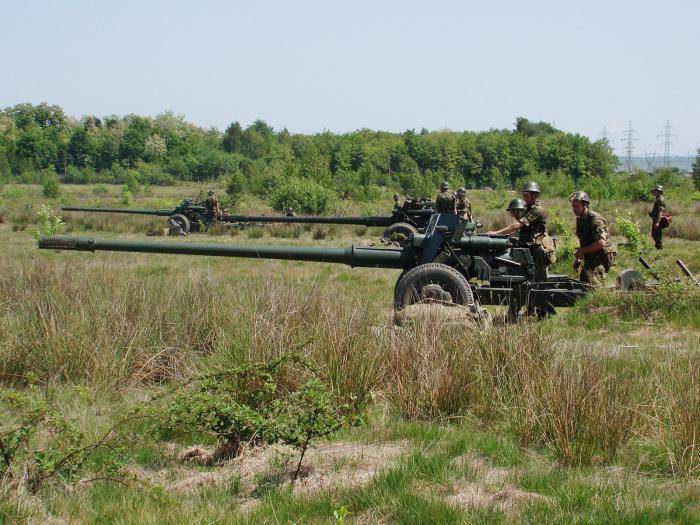

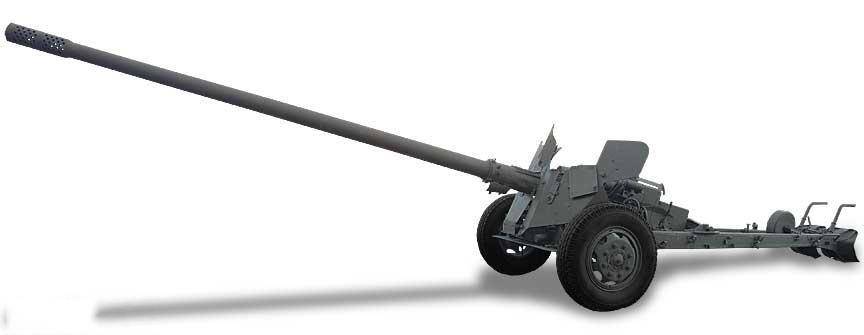

Посмотрев на МТ-12 «Рапира» на фото, нетрудно заметить, что её лафет оснащен колесами, которые когда-то использовались на грузовиках ЗиЛ-150. Подвеска торсионная. Перед ведением огня её блокируют, что гарантирует стабильность и отсутствие раскачивания.

«Казенная часть» орудия МТ-12

Имеются также гидротормоза  – до разработки МТ-12, на артиллерийских шасси они не использовались. Стабильность обеспечивается благодаря разведению станин. Пушка, кроме того, комплектуется броневым щитом, закрывающим расчет от пуль и осколков.

Пушка Т-12 / МТ-12 / МТ-12Р «Рапира» (СССР)

100-мм противотанковая пушка была разработана в КБ Юргинского машиностроительного завода № 75 под руководством В.Я.Афанасьева и Л.В.Корнеева. Первый вариант Т-12 был принят на вооружение в середине 1950-х годов. После внесения изменений в конструкцию лафета в 1971 г. на вооружение принят модернизированный вариант МТ-12 (2А29) под названием «Рапира». В 1990-х годах на вооружение была принята модификация МТ-12Р (2А29Р) с РЛС 1А31 «Рута».

Артиллерийская часть у всех модификаций одинакова, пушки отличаются только лафетом. Гладкий ствол длиной 61 калибр выполнен в виде трубы-моноблока в сборе с дульным тормозом, казенником и обоймой. Лафет оснащен раздвижными станинами. Модификации МТ-12/МТ-12Р отличаются торсионной подвеской лафета, которая блокируется при стрельбе. Подъемный механизм секторного типа, поворотный механизм — винтового. Оба механизма расположены слева от ствола, справа расположен пружинный уравновешивающий механизм тянущего типа. Колеса используются от автомобиля ЗИЛ-150 с шинами ГК. При перекатывании пушки вручную под станины подставляется каток, который в боевом положении поднимается вверх и крепится стопором на левой станине. Для движения по снегу используется лыжная установка ЛО-7, которая позволяет вести огонь с лыж при углах возвышения до +16° с углом поворота до 54°, а при угле возвышения 20° с углом поворота до 40°.

Для стрельбы прямой наводкой модификация Т-12 оснащена дневным прицелом ОП4М-40 и ночным прицелом АПН-5-40. Модификации МТ-12/МТ-12Р оснащены дневным прицелом ОП4М-40У и ночным АПН-6-40.Для стрельбы с закрытых позиций имеется прицел С71-40 с панорамой ПГ-1М.

Боеприпасы унитарного типа. Выстрел ЗУБМ-10 с бронебойным подкалиберным снарядом ЗБМ24 со стреловидной боевой частью. Масса – 19,9 кг. Длина — 1140 мм. Бронепробиваемость — 215 мм на дальности 1000 м. Выстрел ЗУБК-8 с кумулятивным снарядом ЗБК16М. Отличительная особенность снаряда — снаряжение прессованием в корпус. Масса – 23,1 кг. Длина — 1284 мм. Выстрел ЗУОФ-12 с осколочно-фугасным снарядом ЗОФ35К. Отличительная особенность снаряда — снаряжение порционным прессованием в корпус. Масса – 28,9. Длина — 1284 мм. Выстрел ЗУБК-10-1 с ракетой 9М117 (ПТРК 9К116 «Кастет»). Для уменьшения габаритов твердотопливный реактивный двигатель выполнен с передним расположением двух косонаправленных сопл. Корпус выполнен по аэродинамической схеме «утка» с передним размещением аэродинамических рулей и воздушно-динамического рулевым приводом, выполненным по закрытой схеме с лобовым воздухозаборником. Раскрываемые задние крылья размещены под углом к продольной оси ракеты и обеспечивают ее вращение в полете. В хвостовой части располагаются основные блоки бортовой аппаратуры системы наведения с приемником лазерного излучения. Противотанковый комплекс оснащен полуавтоматическим наведением по лазерному лучу. В состав комплекса входят аппаратура управления «Волна», включающая прицел-прибор наведения 1К13-1 с 8-кратным увеличением дневного канала и 5.5-кратным ночного, преобразователь напряжения 9С831. Длина ракеты — 1048 мм, размах стабилизаторов — 255 мм, масса — 17.6 кг. Бронепробиваемость — 550-600 мм брони с динамической защитой. Дальность стрельбы — 100-4000 м. Скорость начальная — 400-500 м/с. Скорость маршевая — 370 м/с. Время полета на максимальную дальность — 13 секунд.

Тактико-технические характеристики Т-12 — МТ-12/МТ-12РРасчет — 6-7 человек Длина орудия в походном положении — 9500 мм — 9650 мм Длина ствола — 6126 мм Ширина орудия в походном положении 1800 мм — 2310 мм Ширина колеи — 1479 мм — 1920 мм Углы наведения по вертикали — от -6 до +20 градусов Углы наведения по горизонтали — сектор 54 градусов Масса в боевом положении — 2750 кг — 3100 кг Масса снаряда — 5,65 кг (подкалиберный) — 4.55 кг (БПС ЗБМ24) — 4,69 кг (кумулятивный) — 9.5 кг (КС ЗБК16М) — 16.7 кг (ОФС ЗОФ35К) Скорость снаряда начальная — 1575 м/с (подкалиберный) — 1548 м/с (БПС ЗБМ24) — 975 м/с (кумулятивный) — 1075 м/с (КС ЗБК16М) — 905 м/с (ОФС) Дальность выстрела — максимальная 8200 м — 3000 м (БПС) — 5955 м (КС) — 8200 м (ОФС) Дальность прицельная — 1880-2130 м (БПС) — 1020-1150 м (КС) Скорострельнострельность — 6-14 выстр./мин. Возимый боекомплект — 20 выстрелов в т.ч. 10 БПС, 6 КС и 4 ОФС Скорость транспортировки по шоссе — 60 км/ч

Пользовательские состояния

Текущие пользователи

•  Алжир — По состоянию на январь 2018 года в эксплуатации находится 10 МТ-12.
•  Болгария — По состоянию на январь 2018 года в эксплуатации находится 126 МТ-12.
•  Китайская Народная Республика — По состоянию на январь 2018 года на вооружении находится 1308 танков ПТ-73 (на базе Т-12).
•  Грузия — По состоянию на январь 2018 года на вооружении находится неизвестное количество Т-12.
•  Казахстан — По состоянию на январь 2018 года на вооружении находится 68 M / T-12.
•  Кыргызстан — По состоянию на январь 2018 года на вооружении находится 18 M / T-12.

•  Молдова — По состоянию на январь 2018 года в эксплуатации находится 37 МТ-12.
•  Монголия — По состоянию на январь 2018 года в эксплуатации находится неизвестное количество МТ-12.
•  Россия — По состоянию на январь 2018 года в эксплуатации находится 526 МТ-12.
•  Туркменистан — По состоянию на январь 2018 года на вооружении находится 60 M / T-12.
•  Узбекистан — По состоянию на январь 2018 года на вооружении находится 36 M / T-12.
•  Украина — По состоянию на январь 2018 года на вооружении находится около 500 M / T-12.
•  Вьетнам — По состоянию на январь 2018 года на вооружении находится неизвестное количество Т-12.

Комплектность

• Комплекс для проведения акустических и виброакустических измерений «Спрут-6М» в составе: — 1 к-т
• Вибро-акустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер – анализатор спектра – виброметр) в составе: — 1 к-т
• Блок измерительный «Спрут» — 1
• Соединительный кабель интерфейсный — 1
• Измерительный микрофон — 1
• Микрофонный предусилитель — 1
• Вибропреобразователь, в составе: — 1 к-т
• Вибропреобразователь (датчик вибрации) — 1
• Соединительный кабель — 1
• Штатив для установки измерительного модуля — 1
• Устройство сопряжения с измерительным модулем «S8W» — 1
• Струбцина — 1
• Зарядное устройство, тип «ACS 110» — 1
• Модуль источника тестового акустического сигнала в составе: — 1 к-т
• ПЭВМ типа ноутбук — 1
• Блок питания для ПЭВМ с сетевым кабелем — 1
• Аудио кабель Jack 3,5 мм – Jack 3,5 мм — 1
• Переходник Jack 3,5 мм – Jack 6,3 мм — 1
• Акустическая система АС-8 в составе: — 1 к-т
• Акустическая система — 1
• Сетевой кабель — 1
• Стойка-штатив для экранированной акустической системы — 1
• Модуль радиоканала в составе: — 1 к-т
• Роутер Mikrotik — 1
• Блок питания роутера — 1
• Внешний аккумулятор модуля радиоканала «SDA» в составе: — 1 к-т
• Внешний аккумулятор «SDA» — 1
• Кабель питания роутера «SDA-K» — 1
• Контроллер-вычислитель в составе: — 1 к-т
• ПЭВМ типа ноутбук — 1
• Блок питания для ПЭВМ с сетевым кабелем — 1
• Специальное программное обеспечение «Спрут-7» — 1
• Комплект крепежных изделий к вибропреобразователю «SAK-5» в составе: — 1 к-т
• Диск крепёжный малый (10 мм) — 5
• Диск крепёжный большой (20 мм) — 5
• Шпилька М5/М6 под ключ — 5
• Анкерный дюбель М6 — 5
• Контактор — 1
• Хомут 20-32 мм c ключом — 1
• Клей «Супер Момент Гель» — 1
• Формуляр — 1
• Руководство по эксплуатации — 1
• Руководство оператора Специальное программное обеспечение «Спрут» — 1
• Свидетельство об утверждении типа средства измерения (копия) — 1
• Свидетельство о поверке — 1
• Методика поверки — 1

Сертификат ФСТЭК России № 2419 на «Расчётную часть специального программного обеспечения программно-аппаратного комплекса для проведения акустических и виброакустических измерений «СПРУТ»». Выдан «29» августа 2011 года. Продлён до «29» августа 2020 года.

Преимущества и недостатки

МТ-12 была первым в мире гладкоствольным противотанковым орудием, и в 60-е годы прошлого века являлась лучшим образцом подобного вооружения.

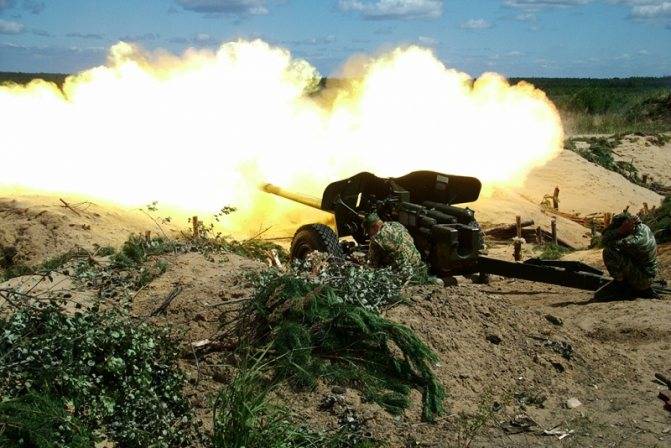

Стрельба из МТ-12. Огромная вспышка огня демаскирует орудие

К её достоинствам можно отнести:

1. Пушка «Рапира» имеет характеристики бронепробиваемости, достаточные для уничтожения танков 60-70-х годов прошлого века. Орудие уверенно поражает такие цели, как М60, «Чифтен» или Т-54/55, не говоря уже о лёгкой бронетехнике;
2. Высокая точность стрельбы. Эту пушку иногда даже называли «артиллерийской снайперской винтовкой». Наводчик может вести огонь не просто «по силуэту», а по наиболее уязвимым местам танка;
3. Универсальность. Пушка может стрелять не только прямой наводкой, но и с закрытых позиций, применяя осколочно-фугасные снаряды. Кроме того, «Рапиру» успешно применяют для разрушения укрепленных огневых точек;
4. Всепогодность. Поздние модификации позволяют уверенно вести бой в условиях задымления и тумана;
5. Низкий силуэт орудия делает его довольно сложной мишенью для вражеской артиллерии.

Недостатков у МТ-12 тоже немало:

1. Орудие не способно пробить комбинированную лобовую броню современных танков. Кроме того, снаряды этой пушки едва ли смогут преодолеть и бортовую динамическую защиту;
2. Расчет на поле боя не имеет полноценной защиты и легко уязвим;
3. Мобильность пушки целиком зависит от тягача;
4. Даже при самой тщательной маскировке орудие может быть замечено с беспилотника. В бою пушку выдаст первый же её выстрел – огненная вспышка хорошо заметна даже на очень больших расстояниях;
5. По дальности стрельбы и маневренности МТ-12 значительно уступает современным противотанковым ракетным комплексам.

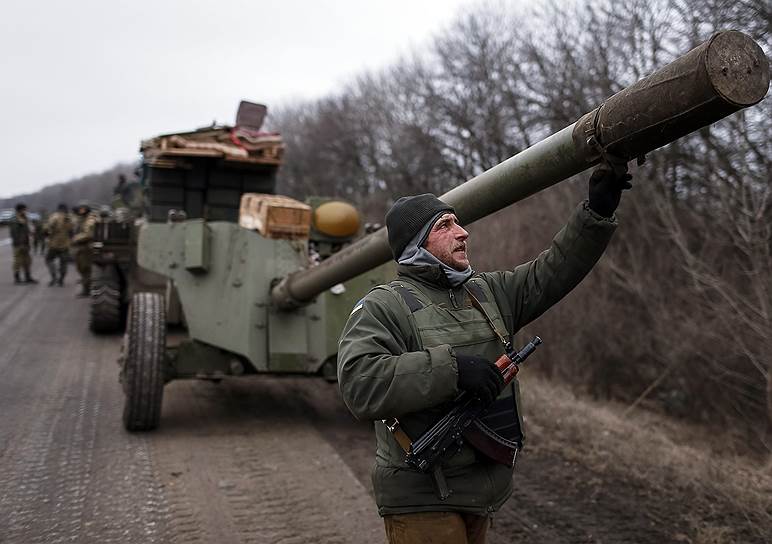

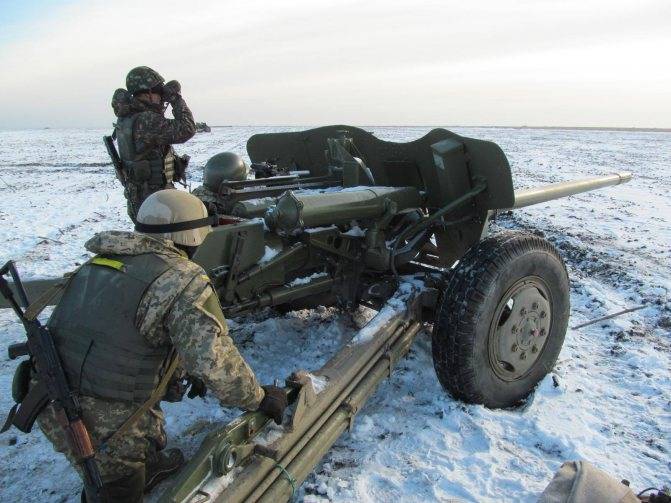

Одна из пушек МТ-12, использующихся в ходе вооруженного конфликта на востоке Украины

В целом на сегодняшний день недостатки явно перевешивают достоинства – пушка серьёзно устарела и её продолжающееся использование в региональных конфликтах объясняется главным образом отсутствием у противоборствующих сторон более современных систем вооружения.

Операторы[править]

• Азербайджан — 18 2А36, по состоянию на 2020 год.
• Армения — 26 2А36, по состоянию на 2020 год.
• Беларусь — 48 2А36, по состоянию на 2020 год.
• Грузия — 3 2А36, по состоянию на 2020 год.
• Молдова — 21 2А36, по состоянию на 2020 год.
• Россия: Сухопутные войска России — 1100 2А36 на хранении, по состоянию на 2020 год.
• Береговые войска ВМФ России — 50 2А36, по состоянию на 2016 год.

Туркмения — 6 2А36, по состоянию на 2020 год.
Украина:

• Сухопутные войска Украины — 180 2А36, по состоянию на 2016 год.

Морская пехота Украины — некоторое количество 2А36, по состоянию на 2020 год.
Узбекистан — 140 2А36, по состоянию на 2020 год.

Противотанковая артиллерия

Наряду с созданием высокоэффективных противотанковых ракетных комплексов уделяется значительное внимание разработке противотанковых артиллерийских орудий. Их преимущества перед противотанковыми ракетами заключаются прежде всего в относительной дешевизне, простоте конструкции и применения, возможности ведения огня круглосуточно при любой погоде

Противотанковая артиллерия России идет по пути повышения мощности и увеличения калибра, совершенствования боеприпасов и прицельных приборов. Вершиной этого развития стала 100-мм противотанковая гладкоствольная пушка МТ-12 (2А29) «Рапира» с увеличенными начальной скоростью снаряда и дальностью эффективной стрельбы до 1500 м. Орудие может стрелять противотанковой ракетой 9М117 «Кастет», способной пробить за динамической защитой броню толщиной до 660 мм.

Еще большей бронепробиваемостью обладает также состоящая на вооружении РФ буксируемая ПТ 2А45М «Спрут-Б». За динамической защитой она способна поразить броню толщиной до 770 мм. Самоходная артиллерия России в этом сегменте представлена самодвижущимся орудием 2С25 «Спрут-СД», в последнее время поступающем на вооружение десантникам.

[править] Общие сведения

Представляет собой основной боевой танк, который имеет (с 2004) на вооружение бронетанковый корпус Израиля.

Участие в конфликтах: Вторая Ливанская война, Несокрушимая скала и т. д.

Танк описывают следующим образом:

На танке установлено орудие MG253 (гладкоствольная 120-мм пушка выдерживает повышенное давление в канале ствола, что позволяет применять разработанные IMI осколочно-фугасные снаряды М339 Kalanit), рассчитанное на повышенное давление пороховых газов, и имеющее интегральный теплоизоляционный кожух. Боезапас = 46 выстрелов. Орудие также позволяет стрелять ракетами LAHAT.

Прочее вооружение: спаренный с пушкой 7,62-мм пулемёт и такой же, установленным на турели по правому борту башни. Из этого пулемёта командир танка может вести огонь даже дистанционно — изнутри башни, разворачивая его на 360°. Имеется 60-мм казнозарядный миномёт. На башне — кассеты дымовых гранатомётов.

Недостатки (согласно army-news.ru): перегруженность передних катков, плохой обзор, плохая центровка, которая при стрельбе вызывает раскачивание машины. Но подтверждений данной информации не предоставлено, израильские авторы называют эту критику «мифом».

Для защиты машины на опыте войны в Ливане было решено снабдить танк системой Trophy. Такая модификация получила наименование Меркава Mk.4M, поступившая в АОИ в 2009. На танке установлено 4 РЛС, обеспечивающих круговой обзор для КАЗ. Кроме того, имеется акустическое обнаружение огня снайперов.

Снабжён 1500-сильным дизелем GD883 производства General Dynamics (США), который, как оказалось, имеет проблемы с надёжностью, которые пришлось устранять.

Модификация: Меркава-4 Барак.

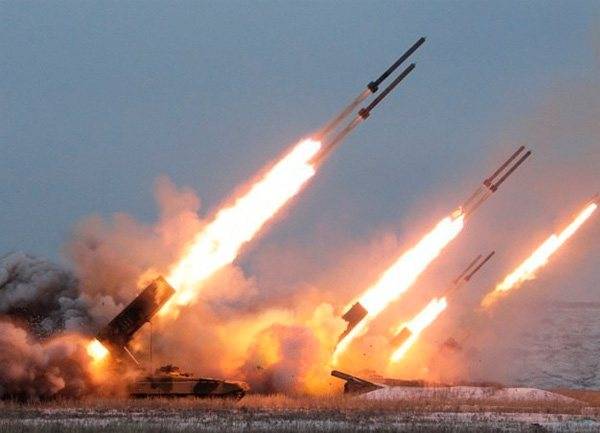

Термобарические НУРС

Боеприпасы, сначала распыляющие горючее вещество в воздухе, а потом подрывающие получившееся облако, обладают высокой мощностью и выраженными перепадами давления. Во многих сми их называют вакуумной бомбой, что неправильно.

Применение термобарических снарядов делает систему особенно эффективной в горах. Во время подрыва давление поднимается, после чего резко падает, при этом взрывная волна постоянно отражается от окружающих скал. В таких условиях перепад давления деструктивно действует на живые организмы.

Также боеприпасы эффективно применяются против укрытого противника, поскольку зона высокого давления, образующаяся после взрыва, проникает в зоны, недоступные осколкам обычных снарядов.

Примечания[ | ]

1. Широкорад А. Б. Гладкоствольные противотанковые пушки («Спрут» и «Рапира») // Техника и вооружение вчера, сегодня, завтра…: Журнал. — Москва: РОО «Техинформ», 1997. — № 10
2. Оптический прицел ОП4М
3. 1ПН53, артиллерийский ночной прицел Архивная копия от 17 июля 2013 на Wayback Machine Архивировано 17 июля 2013 года.
4. ПГ-1М, панорама орудийная Архивная копия от 17 июля 2013 на Wayback Machine Архивировано 17 июля 2013 года.
5. Д-48
6. Широкорад А. Б. Энциклопедия отечественной артиллерии. — Минск: Харвест, 2000. — С. 631-632. — 1156 с. — ISBN 985-433-703-0.
7. 2. Дивизионные буксируемые противотанковые пушки
8. 2. Танковые управляемые ракетные комплексы и ракетные снаряды (ТУРС)
9. Выстрел с противотанковой управляемой ракетой «Стугна» (недоступная ссылка)
10. выстрелы 3УБК10, 3УБК10-1, 3УБК10-2, 3УБК10-3 с унифицированной противотанковой управляемой ракетой 9М117 Архивировано 10 марта 2013 года. Архивировано 14 декабря 2013 года.
11. Отечественные ПТРК (недоступная ссылка)
12. Прибор наведения 9Ш135
13. Модернизированные выстрелы 3УБК10М, 3УБК10М-1, 3УБК10М-2, 3УБК10М-3 с унифицированной противотанковой управляемой ракетой 9М117М Архивировано 10 марта 2013 года. Архивировано 14 декабря 2013 года.
14. Радиолокационный прицельный комплекс управления огнём «Рута»
15. M87 TOPAZ
16. Отчёт по поставкам обычных вооружений за 2002 год в Регистр ООН по обычным вооружениям
17. Александр Храмчихин. Форпост с вопросами // Военно-промышленный курьер : Газета. — 2016. — 9 марта (№ 9(624)). — ISSN 1729-3928.
18. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 82. — 504 с. — ISBN ISBN 9781857438352.
19. The Military Balance 2020. — P. 205.
20. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 185. — 504 с. — ISBN ISBN 9781857438352.
21. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 187. — 504 с. — ISBN ISBN 9781857438352.
22. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 188. — 504 с. — ISBN ISBN 9781857438352.
23. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 275. — 504 с. — ISBN ISBN 9781857438352.
24. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 190. — 504 с. — ISBN ISBN 9781857438352.
25. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 203. — 504 с. — ISBN ISBN 9781857438352.
26. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 208. — 504 с. — ISBN ISBN 9781857438352.
27. International Institute for Strategic Studies. The Military Balance 2020 / James Hackett. — London: Taylor&Francis, 2020. — С. 205. — 504 с. — ISBN ISBN 9781857438352.
28. The Military Balance 2010. — P. 245.
29. The Military Balance 2013. — P. 117.
30. The Military Balance 2010. — P. 124.
31. The Military Balance 2010. — P. 189.
32. Применение артиллерии в Афганистане
33. Спецназ ГРУ Пятьдесят лет истории, двадцать лет войны. (неопр.) (недоступная ссылка). Проверено 9 декабря 2012. Архивировано 16 октября 2013 года.
34. Первомайский бой
35. буксируемые противотанковые пушки
36. Type 73 100MM Towed Anti-Tank Gun Архивная копия от 7 июля 2013 на Wayback Machine Архивировано 7 июля 2013 года.
37. Type 86 Anti-Tank Gun
38. Type 86 100mm Anti-Tank Gun
39. Type 86
40. CZK — vz.53 (100 mm protitankový kanon)
41. Lesson 2 CURRENT OPPOSING FORCES antiarmor WEAPONS Part B: Antitank Guns

Советское наследие

Из отечественной буксируемой артиллерии в составе ВС РФ находится около 200 единиц 152-мм гаубицы 2А65 «Мста-Б» — буксируемый вариант САУ 2С19 «Мста-С». Российские военные рассматривают данный тип артиллерии как атавизм, при этом «Мста-Б», а также снятая в 2013-м с вооружения буксируемая 122-мм гаубица Д-30 активно используются странами бывшего СССР и третьего мира в конфликтах малой интенсивности.

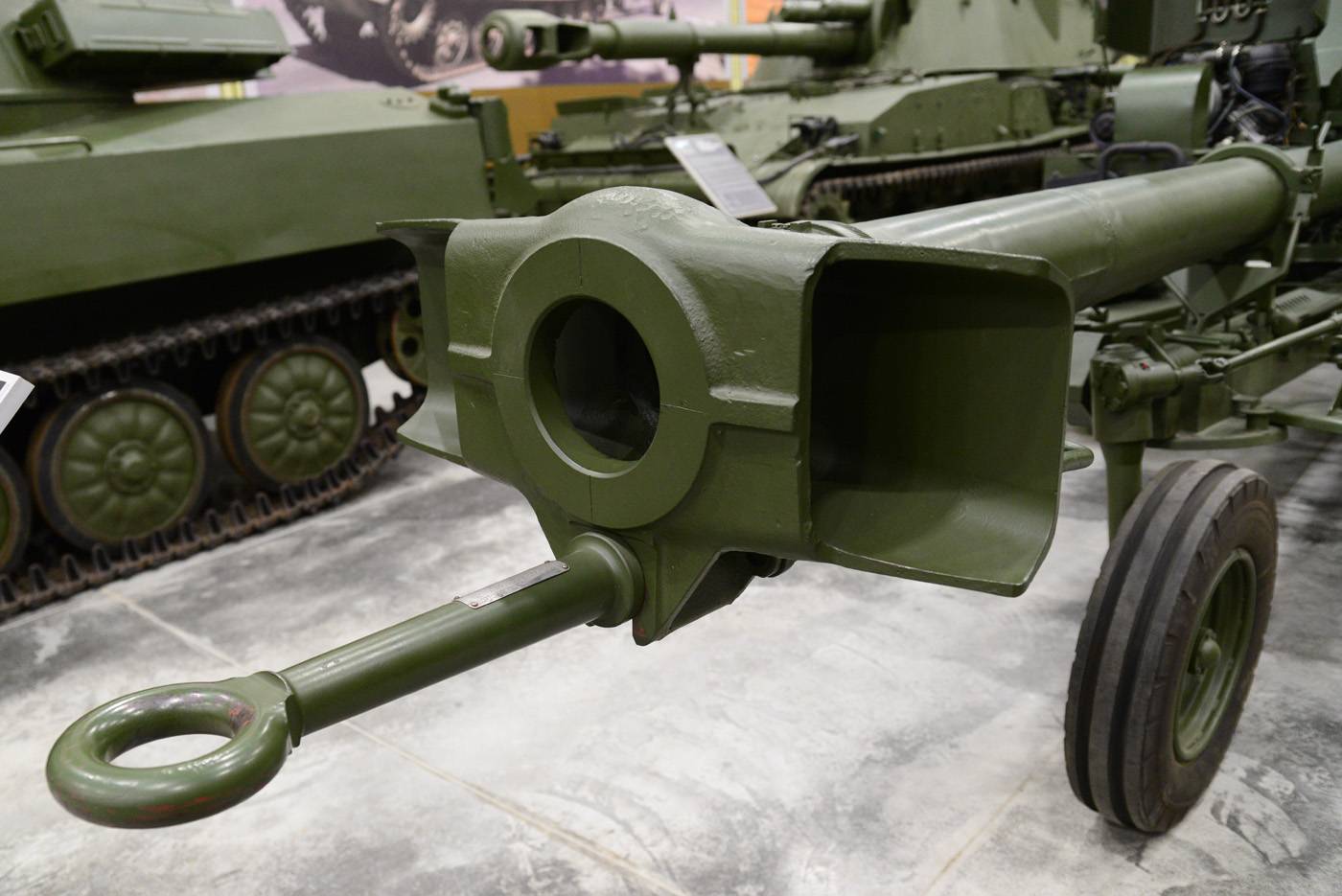

Ещё один «советский атавизм», доставшийся по наследству российским военным — 100-мм буксируемая противотанковая пушка МТ-12 «Рапира». Этот тип вооружения «засветился» в конфликте на Юго-Востоке Украины, где МТ-12 использовались всеми сторонами противостояния для уничтожения укреплений, лёгкой бронетехники и танков. Между тем, учитывая развитие современных противотанковых ракетных комплексов и повышенные требования к мобильности противотанковых расчётов, МТ-12 — это безнадёжно устаревшая боевая единица без каких-либо перспектив модернизации.

Главная причина, по которой с 1980-х годов количество гаубичных буксируемых орудий в вооружённых силах всего мира систематически сокращается, — совершенствование артиллерийской разведки. Современные средства радиолокационного обнаружения и контрбатарейной борьбы позволяют обнаружить даже хорошо замаскированную огневую позицию сразу после первых залпов и уничтожить её независимо от расстояния и степени укрепления объекта. Мобильная платформа — гусеничная и тем более колёсная, позволяет орудию практически мгновенно сменить позицию в то время, как «сворачивающий» буксируемую пушку расчёт со стопроцентной вероятностью попадёт под контрудар.

Вооружение

Внутри бронированного кожуха, приводимого в движение электрогидравлическими приводами, находится 24 направляющих НУРС. БМ-1 готова к стрельбе через 90 секунд после остановки, дальность стрельбы достигает 6000 метров против 3500 у предшественника.

Благодаря применению электроники, наведение и пуск производятся автоматически. Электронный вычислительный комплекс МО.1.01.01.03М2 получает данные с помощь оптического прицела, лазерного дальномера и датчика крена.

Возможна одиночная стрельба, при которой весь боезапас расходуется за 12 секунд, и парная, при которой боезапас выстреливается за 6 секунд. Используются НУРС калибра 220 мм МО.1.01.04 и МО.1.01.04М с твердотопливными реактивными двигателями, которые обладают термобарическим или зажигательным действием.

Вспомогательное вооружение аналогично имеющемуся у ТЗМ-Т. Также имеется бульдозерный отвал для самоокапывания, термическая дымовая аппаратура для создания дымовых завес и 4 установки дымовых гранатомётов.
