Технические характеристики
Силовой агрегат
На машины, которые сходили в период с 1958 и 1959 года, устанавливали форкамерно-факельный двигатель внутреннего сгорания. Именно данный силовой агрегат считают достоинством 51-й модели.
Еще в 1937 году специалисты, работавшие в Институте химической физики и Центральном институте авиационного моторостроения, приступили к разработке и внедрению вариантов более продуктивного горения бензина в двигателе внутреннего сгорания с внешней системой смесеобразования, где была обедненная горючая смесь в форкамере.
Немного спустя данные работы уже проводились на автомобилях Горьковского автомобильного завода. Платформа двигателя 51-й модели позволила сконструировать мотор ГАЗ 52, где была модернизирована головка блока цилиндров, и где было верхнеклапанное расположение. Кроме этого, головка блока цилиндров оснащалась наличием форкамеры на каждый цилиндр.
В газораспределительной системе был клапан камеры, сквозь какой осуществлялся впрыск воздушно-горючей смеси, какую зажигала уже обычная свеча. После этого факел зажигает всю смесь в главной камере. Данный техпроцесс позволял экономить до 20 % горючего, как тогда они считали.
Также казалось, что подобным образом удастся существенно увеличить мощность силового агрегата вместе с крутящим моментом. Но, как показали испытания, мотор ГАЗ 52 было тяжело запустить, экономить горючее тоже не получилось, да и вообще, агрегат неустойчиво функционировал. Более того, проблемы создавал карбюратор, какой даже на самом предприятии, даже грамотные специалисты почти не могли как-то регулировать, либо настраивать.
Однако, такие неудачи не остановили специалистов, и они все же довели силовой агрегат до нужного состояния. В результате вышел 3.4-литровый 85-сильный двигатель, какой имел крутящий момент при 3 000 оборотах в минуту – 22.5 кг/м. Данный мотор ГАЗ 52 позволил существенно увеличить динамическую составляющую и сделать машину более экономичной.
На 100 километров ГАЗ-52 кушает около 24 литров. Спустя годы, в 1990-х годах, автолюбители заметили грузовики, какие функционировали на дизельном топливе. Немало водителей начали устанавливать новенькие двигателя ГАЗ 52 дизель, какие отличались небольшой ценой в обслуживании.
Трансмиссия
Новый силовой агрегат был синхронизирован вместе с надежной и нешумной пятиступенчатой механической коробкой переключения передач. У нее были синхронизаторы на 3-й и 4-й передаче. Сцепление является однодисковым и сухим. Пример фото снизу.
Подвеска
Ее решили установить рессорного типа, а позже она подвергалась модернизациям. Конструкторский состав решил изменить метод крепления рессор – после усовершенствования крепление производилось вместе с резиновыми подушками. В результате получилось уменьшить давление на основные листы во время скручивания рессор.
Передняя подвеска была на продольных полуэллиптических рессорах вместе с гидравлическими телескопическими амортизаторами. Задняя же подвеска имела только продольные полуэллиптические рессоры с дополнительными рессорами. И впереди и сзади устанавливалась зависимая подвеска.
А чтобы увеличить проходимость грузовиков по плохой дороге, инженерный состав разработал и внедрил самые последние задние мосты, где был кулачковый дифференциал. Это дало возможность более уверенно проходить тяжелые области дороги.
Тормозная система
Она имеет гидравлический привод и гидровакуумный усилитель. На всех колесах применяются только барабанные тормозные механизмы. Есть рабочая и стояночная система.
Рулевое управление
Рулевой механизм получил глобоидный тип. Глобоидный червяк вместе с двухгребневым роликом. Гидравлический усилитель рулевого колеса отсутствует.
Конструктивные особенности грузовика
Рама грузовика – штампованная, клепанная, состоящая из двух балок с корытным (швеллерным) сечением, соединенных поперечинами. И рама, и поперечины изготовлялись из стали. Продольные балки были переменного сечения по высоте и ширине. К продольным балкам на болтах спереди крепился передний бампер и буксировочные крюки. На ЗИЛ-164 первых выпусков устанавливался П образный штампованный бампер.
Передняя поперечина использовалась для крепления радиатора, там же крепилась передняя опора двигателя автомобиля. К передним балкам с внутренней стороны между первой и второй поперечиной были приклепаны кронштейны – задние опоры двигателя. Держатель запасного колеса находился на средней части правой передней балки, на левой располагалось гнездо аккумулятора. Промежуточная опора карданного вала устанавливалась на второй поперечине.
Подвеска передней оси с двумя рессорами, подвеска заднего моста с двумя основными и двумя дополнительными рессорами были подвешены к раме с помощью полуэллиптических рессор, которые жестко крепились посредине к передней оси и заднему мосту.
Цельнометаллическая кабина ЗИЛ 164 с утеплением передней панели, крыши и задней стенки до уровня спинки для того времени была достаточно комфортной. Трехместная кабина была оборудована жидкостным отопителем, конструкторы установили вентиляцию и обогреватель ветровых стекол, сиденья в кабине были пружинными, водительское сиденье крепилось отдельно и регулировалось под рост водителя. Новые уплотнители более надежно предохраняли кабину от пыли.
Заднее глухое окно предусмотрительно было забрано решеткой. Ветровое стекло разделено на две половины, правая половина глухая, левая подъемная, она закреплялась в любом положении. Два дверных окна подъемные. Предполагалась, что ЗИЛ 164 будет оснащен поворотной форточкой бокового окна, но, хотя чертежи отражают именно такой вариант, на серийных моделях это не применялось. Двери кабины были цельнометаллические, с навеской на передней стойке. На левой двери устанавливался замок для запирания кабины снаружи.
Дисковые колеса грузовика с плоским ободом под прямобортовые покрышки крепились 8 шпильками. Шины на ЗИЛ-164 монтировались вездеходные 9,00-20 или 260-20 (эти имели комбинированный рисунок протектора). Благодаря шинам, которые появились в 1960 году и имели десятислойную покрышку, можно было увеличить давление в камере до 5 кг/см2. Грузоподъемность автомобиля при этом увеличивалась до 4500 кг при движении по асфальту, против заявленных 4100. Полная масса грузовика составляла 8250 кг. Для движения по дорогам с грунтовым покрытием вес груза снижался до 3000 кг.
Фактически одновременно со сходом с конвейера ЗИЛ 164 стали выпускать самосвальную надстройку, которую затем монтировали на укороченную раму шасси ЗИЛ-164. Выпуск надстройки и сборку проводили на ММЗ. На уменьшенную раму (разница в 747 мм и три поперечины вместо четырех) не крепились кронштейн номерного знака и задние фонари. Они монтировались во время сборки на Мытищинском заводе прямо на самосвальную установку либо к полу кузова, либо к заднему борту автомобиля, как и запасное колесо. ЗИЛ 164 самосвал был оснащен буксирным прибором. Указатели поворотов крепились на поперечину задней рамы. Под электроприборы прицепа не устанавливалась штепсельная розетка.
С 1961 года появилась модификация ЗИЛ-164А. Это был переходный грузовик к выпуску ЗИЛ-130, на нем устанавливали новые агрегаты, изменили конструкцию тормозов. Интересно было бы провести тест драйв грузовиков модели ЗИЛ-164, но эти грузовики сейчас относятся к ретро автомобилям. Их сохранилось очень мало, в 1964 году с конвейера завода сошел последний автомобиль этой модели.
Двигатель ЗИЛ-164
Двигатель данного грузовика– карбюраторный, рядный, шестицилиндровый, четырёхтактный, нижнеклапанный, имеет рабочий объём в 5,55 л. Степень сжатия – 6,2. Максимальная мощность двигателя составляет 100 лошадиных сил, при частоте вращения коленчатого вала в 2800 оборотов в минуту.
Наименование двигателя такое же: ЗИЛ-164. Бензобак ёмкостью 150 л с сетчатым фильтром в заливной горловине расположен на левом лонжероне рамы. Штатное топливо – бензин марки А-66.
Цилиндры мотора располагаются в едином блоке, который отлит из чугуна вместе с картером. Плоскость разъёма картера находится ниже оси коленчатого вала. Вокруг цилиндров в блоке выполнена водяная рубашка. На блоке двигателя установлена на прокладке общая головка цилиндров с водяной рубашкой, в которой расположены камеры сгорания. Головка, сделанная из алюминиевого сплава, закрепляется на блоке болтами и шпильками.
Поршни с плоским днищем сделаны из алюминиевого сплава. На верхней части поршня устанавливаются три компрессионных кольца и одно маслосъёмное. Коленчатый вал произведён из углеродистой стали, и шейки его подвергнуты поверхностной закалке высокочастотными токами. В двигателе вал выполняет вращения на семи подшипниках, которые имеют тонкостенные вкладыши из стали с баббитовой заливкой. Маховик прикреплён шестью болтами на фланец заднего конца коленчатого вала.
Спереди на коленчатом вале фиксируется на шпонке стальная распределительная шестерня, маслоотражатель и шкив привода вентилятора. Снизу к картеру двигателя присоединён на прокладках штампованный поддон из стали.
Распредвал, отлитый из углеродистой стали, установлен на четырёх стальных втулках с баббитовой заливкой. В средней части вала предусмотрена шестерня привода маслонасоса и распределителя зажигания, а в задней части – эксцентрик для привода бензонасоса; спереди – шестерня из чугуна, зацепляющаяся с шестернёй коленчатого вала. Силовой агрегат закреплён на раме на трёх опорах, с использованием резиновых подушек.
Система смазки двигателя ЗИЛ-164 – комбинированная: под давлением смазываются маслом коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, распределительные шестерни и вал привода распределителя; к остальным трущимся поверхностям масло подаётся разбрызгиванием и самотёком. Фильтрация масла – двойная.
У автомобиля ЗИЛ-164А двигатель снабжён маховиком, приспособленным для работы с однодисковым сцеплением. Также на мотор новой модификации установили карбюратор МКЗ-К-82М, который был полностью взаимозаменяем с прежним МКЗ-К-82, а также новый топливный насос повышенной производительности без отстойника, унифицированный по крепежным местам с прежним насосом. Производительность нового насоса составила 125 л/час – против 60 л/час у прежнего. Карбюраторы К-82 и К-82М были передовыми и современными по конструкции, имели механические ограничители числа оборотов.
На мотор ЗИЛ-164А установили вентилятор радиатора с увеличенным углом установки лопастей, вместо использовавшегося ранее с углом 300 градусов, а также новый кожух вентилятора. На место трубчато-пластинчатого радиатора был смонтирован трубчато-ленточный (змейковый радиатор), который был полностью взаимозаменяемым со старым.
КрАЗ-255
Тяжелый полноприводный грузовой автомобиль, производимый на Украине в г. Кременчуге с 1967 по 1994 год. Грузовик получил народные прозвища «лаптежник» и «крокодил». Автомобиль в 1975 году получил Государственный знак качества СССР.
КрАЗ-255 имеет трехместную кабину с деревянным каркасом и металлической обшивкой. Полноприводное шасси и мощный дизельный V-образный 8-цилиндровый двигатель ЯМЗ-238, мощностью 240 л.с. обеспечивали грузовику феноменальную проходимость при грузоподъемности в 7.5 тонн. В рулевом механизме был применен гидроусилитель поршневого типа.
Из дополнительного оборудования имелись: предпусковой подогреватель, система централизованного регулирования давления в шинах и лебедка. Запас хода грузовика при наличии двух топливных баков по 165 л каждый составляла 750 км. Максимальная скорость — 70 км/ч.
На шасси КрАЗ-255 для военных нужд делали автомобиль перевозки понтонов, тяжелый механизированный мост, экскаватор, стреловой подъемный кран, опреснительную станцию, радиолокационный радиовысотомер, топливозаправщик, автоцистерну и даже мобильный банно-прачечный комплекс. Для гражданской эксплуатации на базе КрАЗ-255 изготавливали вариант для Крайнего Севера, модификацию с раздельным (двухконтурным) приводом тормозов, седельный тягач и лесовоз. До 1993 года всего было выпущено 160732 экземпляра этой модели, около 30 тысяч из которых было отправлено на экспорт в страны Азии и Африки.
Двигатель и трансмиссия грузовика
Стандартный двигатель ЗИЛ-164 имеет рабочий объём в 5,5 литров. Данный двигатель разрабатывался специально для этой модели, поэтому он называется так же, как и грузовик. Мотор был рассчитан на использование топлива марки А-66. Особенность этого двигателя заключается в использовании алюминия. Из него сделана головка блока цилиндров. Вокруг цилиндров в блоке имелась водяная рубашка. Поршни тоже были изготовлены из специального сплава алюминия.
Что касается трансмиссии ЗИЛ-164, то сцепление на машине было сухого типа, двухдисковое. В 1961 году была проведена модернизация, в результате которой сцепление было заменено на однодисковое, которое было предназначено для установки на новый грузовик ЗИЛ-130. Новое сцепление имело механический привод выключения и специальные пружины, которые были расположены периферийно.
На модели ЗИЛ-164, которые выпускались до 1961 года, устанавливалась пятиступенчатая коробка передач. Эта коробка устанавливалась ещё на старый ЗИС-150В. При этом пятая передача была ускоренной. На модели ЗИЛ-164А устанавливали новые коробки передач. Именно такие устанавливались на ЗИЛ-130, который ещё дорабатывался и серийно не выпускался. Новая коробка отличалась надёжностью.
Модификации
- ЗИЛ-164Р — бортовой грузовик для работы с прицепом (1957—1961)
- ЗИЛ-164Д — бортовой грузовик с экранированным оборудованием (1957—1961)
- ЗИЛ-164Г — шасси самосвала (1957—1961)
- ЗИЛ-ММЗ-164Н — седельный тягач (1957—1961)
- ЗИЛ-ММЗ-585И — строительный самосвал (1957—1961)
- ЗИЛ-ММЗ-585К — сельскохозяйственный самосвал (1957—1961)
- ЗИС-156А — бортовой грузовик для работы на сжиженном газе (1957—1961)
- ЗИЛ-164А — бортовой модернизированный грузовик, часть агрегатов от будущего ЗИЛ-130 — сцепление, коробка передач, карданные валы, амортизаторы (1961—1965)
- ЗИЛ-164АР — бортовой грузовик для работы с прицепом с двигателем повышенной мощности 109 л.с.(1961—1965)
- ЗИЛ-164АД — бортовой грузовик с экранированным электрооборудованием (1961—1965)
- ЗИЛ-164АГ — шасси самосвала (1961—1965)
- ЗИЛ-ММЗ-164АН — седельный тягач с двигателем повышенной мощности 109 л.с.(1961—1965)
- ЗИЛ-ММЗ-585Л — строительный самосвал (1961—1965)
- ЗИЛ-ММЗ-585М — сельскохозяйственный самосвал (1961—1965)
- ЗИЛ-166 — бортовой грузовик для работы на сжатом газе (1961—1965)
- ЗИЛ-166А — бортовой грузовик для работы на сжиженном газе (опытная партия)
- ЗИЛ-164* — колымская модификация — производилась самостоятельно местным автопредприятием — устанавливалась третья ось. Позволило увеличить грузоподъёмность и эксплуатационные качества. Данную модификацию в качестве памятника можно увидеть в г. Магадан (район Автотек)
Рулевой механизм и тормоза грузовика
Рулевой механизм ЗИЛ-164 состоит из пары червяков или специальных роликов. Тормозная система состоит из стандартного ножного тормоза с пневматическим приводом и ручника. По сравнению с ЗИС-150, тормоза новой модели значительно эффективней, при этом водителю не нужно сильно жать на педаль тормоза. Для седельного тягача тормозная система имеет специальный раздаточный кран, предназначенный для подсоединения тормозной системы прицепа.
За время своего существования автомобили ЗИЛ-164 трудились во всех уголках Советского Союза. Именно поэтому грузовик достоин того, чтобы память о нём сохранилась в истории российского автомобилестроения.
Курс на дизелизацию
1970-е годы стали самым ярким периодом творческих достижений Кригера на руководящем посту главного конструктора ЗИЛа. Ещё в конце 1960-х годов встал со всей остротой вопрос о существенном обновлении типажа и парка грузовых дизельных автомобилей.
По мере глубины нефтепереработки в 1950-х выход светлых нефтепродуктов (бензины, керосины, соляры) поднялся с 40 до 60%, и на этом фоне во всём мире шла дизелизация грузового автопарка. Но чем же был хорош дизель вообще и для тяжёлых гpузовиков в частности?
Как известно, повышение мощности двигателей с воспламенением от искры, которые в те годы использовались на мало- и среднетоннажных грузовыx автомобилях и автобусах, требует увеличения диаметра цилиндров, что провоцирует детонацию. Компенсировать это можно, используя дорогие высокооктановые бензины или за счёт уменьшения степени сжатия с соответствующим ухудшением топливной экономичности. Ввиду этого диаметр цилиндров карбюраторных двигателей редко превышает 100 мм.
У дизельных двигателей потребление топлива ниже на 25–40%, чем карбюраторных двигателей. При этом дизель имеет лучшую приемистость, которая позволяет при одинаковой мощности с бензиновым двигателем обеспечить лучшую динамику разгона и устойчивую работу в широком диапазоне оборотов. А это значит, что средняя скорость движения у автомобиля будет выше. Кроме того, дизель можно легко форсировать, путём подачи в систему питания под давлением воздуха.
Наконец, дизель можно сделать многотопливным, приспособленным к работе на другом виде топлива, более дешёвым, например, на бензине или керосине. К преимуществам дизелей относится и меньшая токсичность, дымность, возможность для торможения автомобиля двигателем, меньшая пожароопасность и т.д.
Перенос части грузопотока с железных дорог на шоссейные позволил снизить нагрузку и расшить грузопотоки. Кригеру следовало учесть рост парка автопоездов. Вскоре после освоения производства автомобиля ЗИЛ-130 Анатолий Маврикиевич, когда доводочные работы по этому семейству были практически завершены, озадачил коллектив и приступил к поисковым работам по разработке нового семейства автомобилей. По его мнению, новый автомобиль, который должен пойти на смену ЗИЛ-130 должен быть таким же революционным в практике отечественного автомобилестроения. Он считал, что новый автомобиль следует строить с кабиной над двигателем и, безусловно, с дизелем.
Как раз в это время Правительство страны приняло решение о создании в СССР ещё одного гигантского предприятия – Kамского автозавода большегрузных автомобилей. Головным проектантом определили ЗИЛ. Во исполнении этого задания все конструкторские силы брошены на решение поставленной задачи, причем сроки её исполнения были исключительно жёсткими.

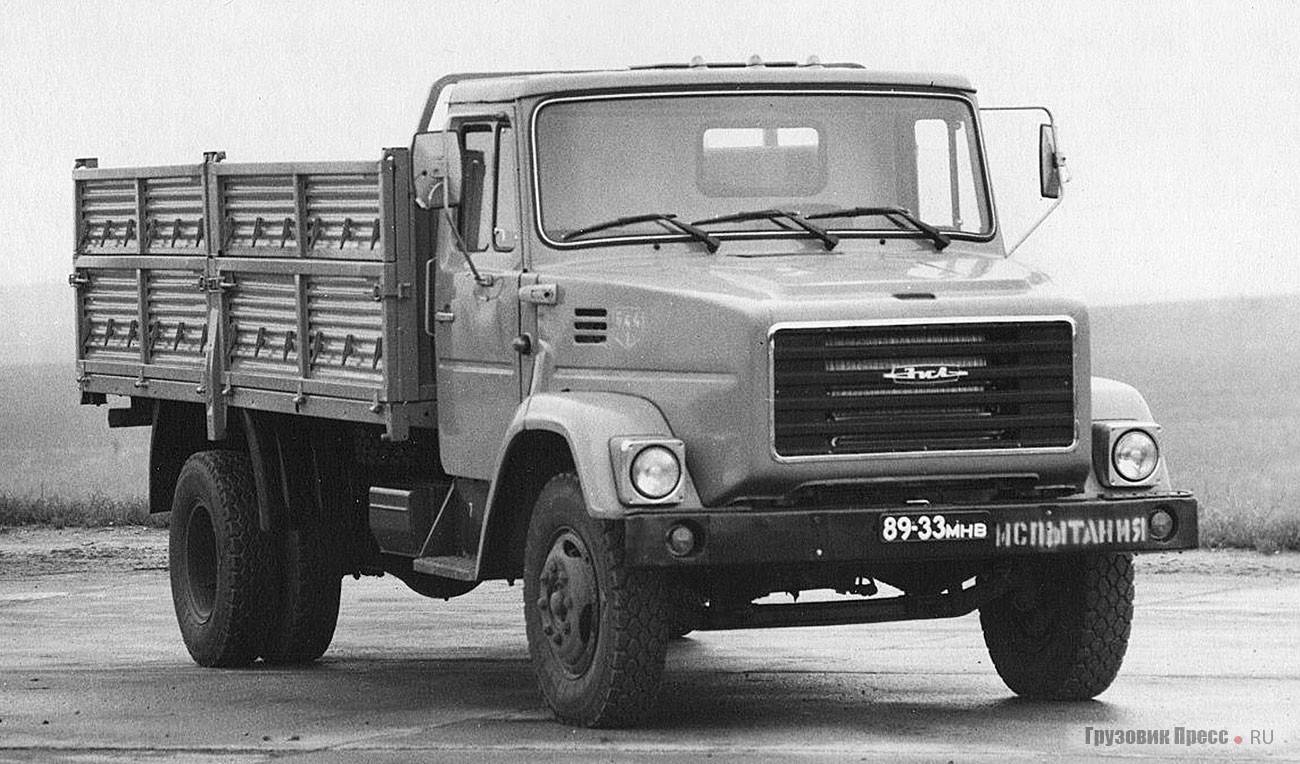

Не отрываясь от обновления собственного производства грузовиков семейства ЗИЛ-169 (ЗИЛ-4331) с дизелем, всю энергию и всё внимание пришлось сосредоточить на проектировании базовых моделей для последующего их выпуска на Камском заводе. Так зарождались на ЗИЛе практически два семейства гpузовых автомобилей: собственное ЗИЛ-4331 с модификациями и семейство КАМАЗ
Отличия ЗИЛ-164 от ЗИС-150
Новый грузовик создавался на заводе имени Лихачёва в качестве приемника ЗИС-150, который на то время считался достаточно устаревшим. Хотя последние модификации ЗИС-150 практически не отличались от первых ЗИЛ-164, партия требовала не очередной модернизации, а создания абсолютно новой модели, поэтому в 1957 году на базе ЗИС конструкторы создали новый автомобиль.
Его внешность сразу наводила мысли о том, что это модернизированный ЗИС, но некоторые отличия в конструкции моделей всё же имелись:
- Рама автомобиля стала мощнее;
- Двигатель тоже был более мощным;
- Установили карбюратор новой модели;
- Появились телескопические амортизаторы;
- Появилась системе обдува ветровых стёкол;
- Отопитель новой конструкции.
Кроме того, в конструкцию автомобиля было внесено ещё множество различных мелких изменений, которые незаметны с первого взгляда. Например, новый радиатор, более высокие крылья и т.п.
Машина стала выпускаться серийно с 1957 года, и выпускалась до 1964 года. В 1961 году произошла серьёзная модернизация автомобиля, так как на заводе готовились к выпуску совершенно нового грузовика ЗИЛ-130. С 1961 года завод выпускал модель ЗИЛ-164А, который получил часть узлов от новой, более совершенной модели. Последняя модификация получила новое однодисковое сцепление, карданы, тормозной кран. Кроме того, КПП ЗИЛ-164А тоже была взята от модели с индексом 130.
В некоторых источниках указывается, что первые модификации ЗИЛ-164 назывались ЗИС, но это неправда. Завод переименовали в 1956 году, первые автомобили сошли с конвейера только через год после этого, а вот ЗИС-150 действительно назывался ЗИЛ. Последние модели, которые выпускались в 1956 году, имели надпись «ЗИЛ».
Это интересно: Технические характеристики грузовика зил-157 и его лучших модификаций (видео)
Камская эпопея
Все работы для Камского автогиганта были выполнены с безупречным качеством и в кратчайшие сроки это заслуга именно А.М. Кригера. И именно его железная воля, дисциплинированность, собранность позволили коллективу конструкторов и испытателей успешно выполнить это очень непростое и ответственное задание.

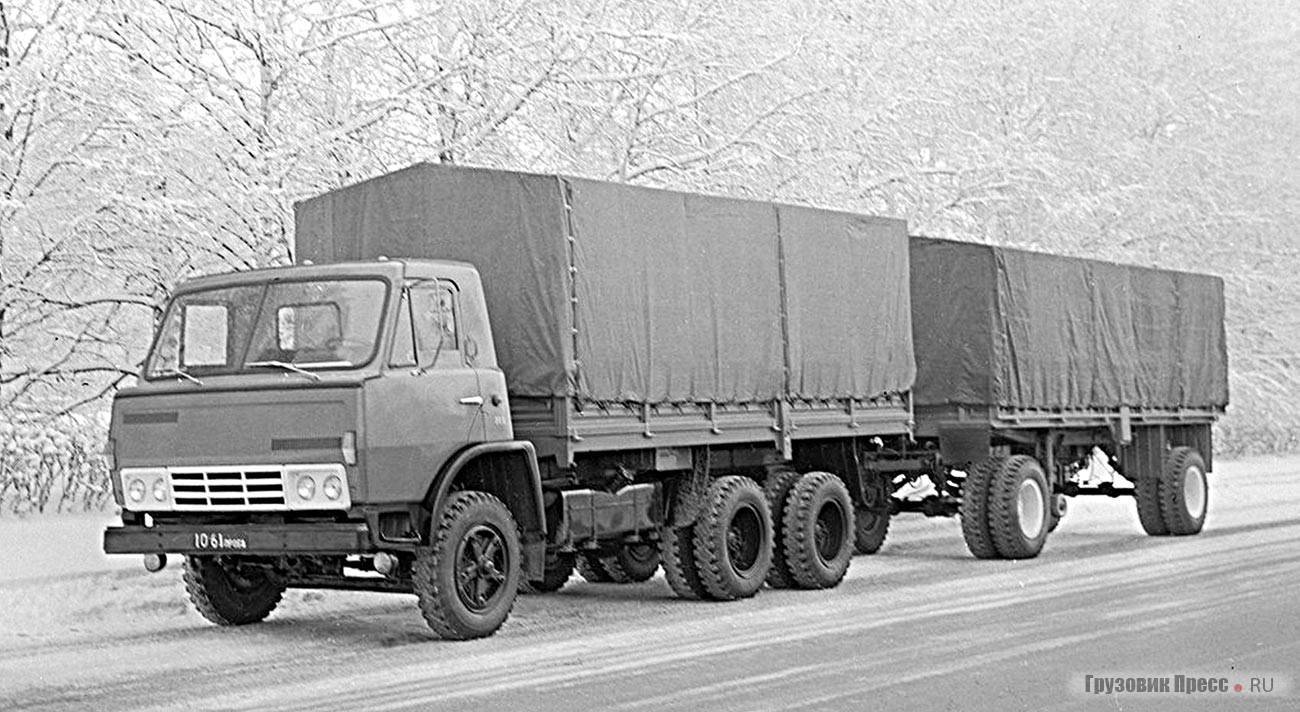

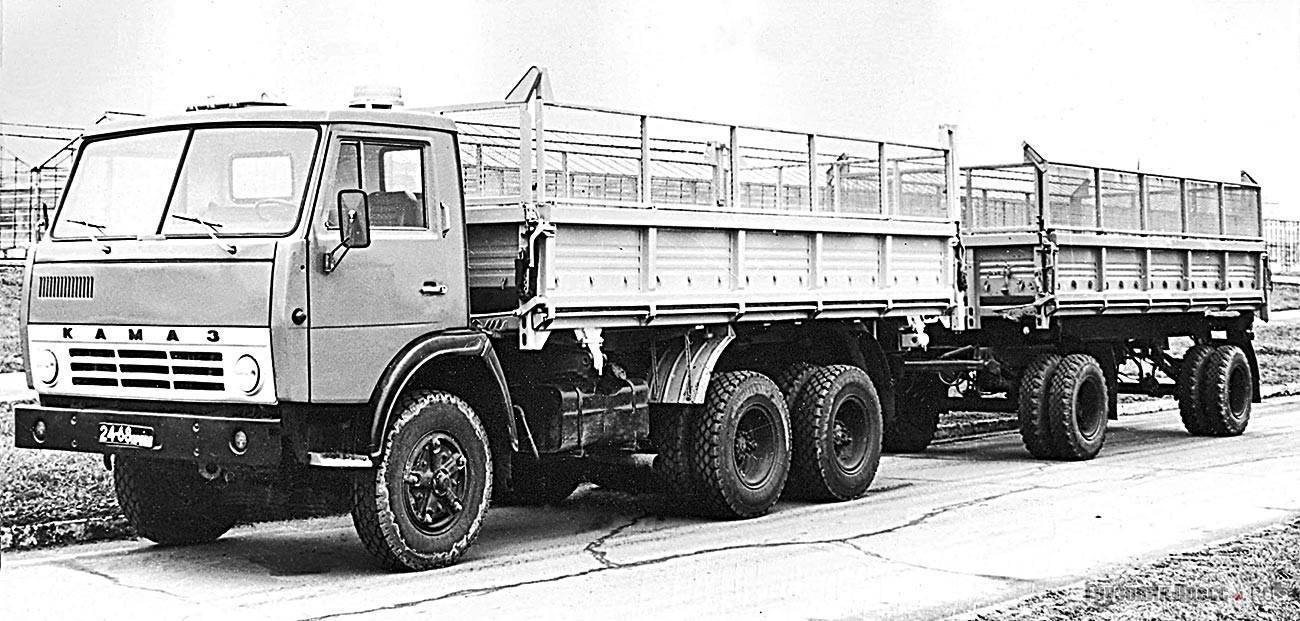

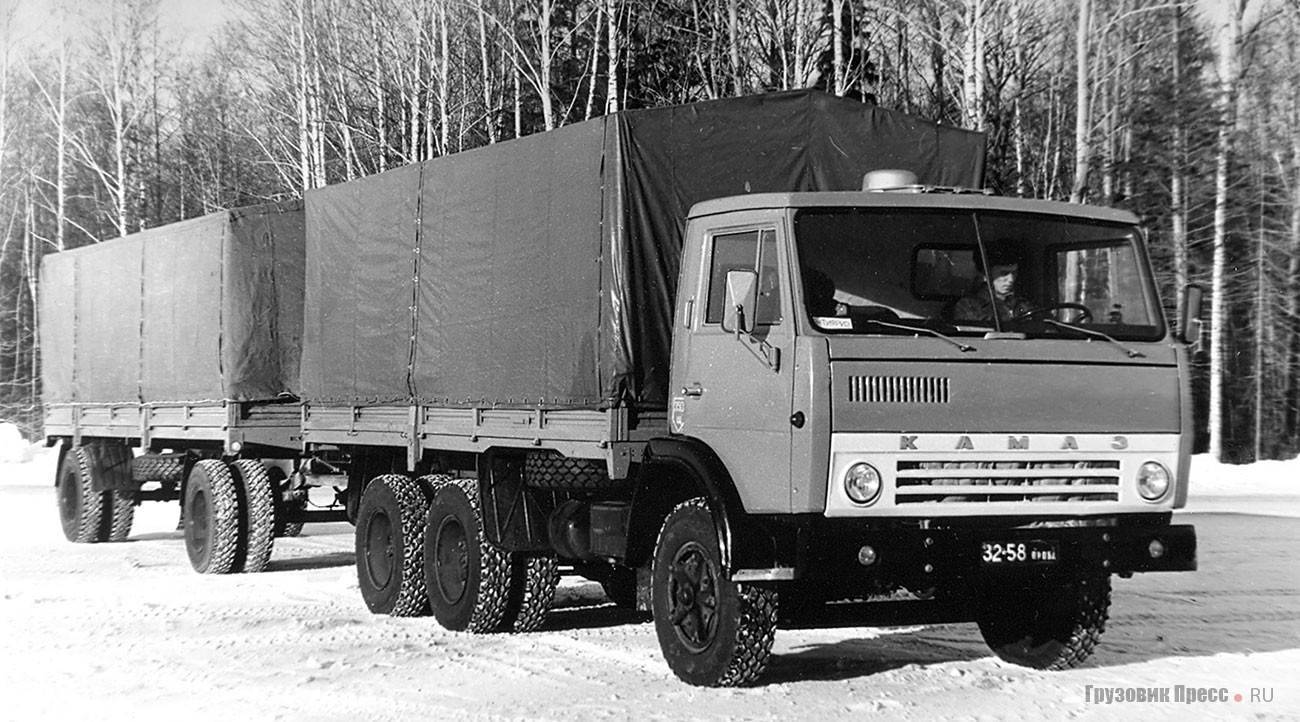

Для Камского завода большегрузных автомобилей были созданы и испытаны несколько модификаций автомобилей самого первого семейства. КамАЗ-5320 с колёсной формулой 6х4, оборудованный универсальной грузовой платформой грузоподъёмностью 8 т и предназначенный для движения по всем видам автодорог, допускающих нагрузку на ось 6 т. Он использовался для постоянной работы с прицепом полной массой до 11,5 т. Грузовой КамАЗ-53202 с теми же грузовыми и силовыми характеристиками, но имеющий удлинённую универсальную грузовую платформу и предназначен для работы с прицепом.
Основным видом прицепов для этих автомобилей является модель ГКБ-8350. Помимо него могли использовать прицепы других моделей, но с полной массой до 11,5 т, имеющие сцепное устройство, электропривод, пневмоприводы системы привода тормозов, выполненные по однопроводной и двухпроводной системе.

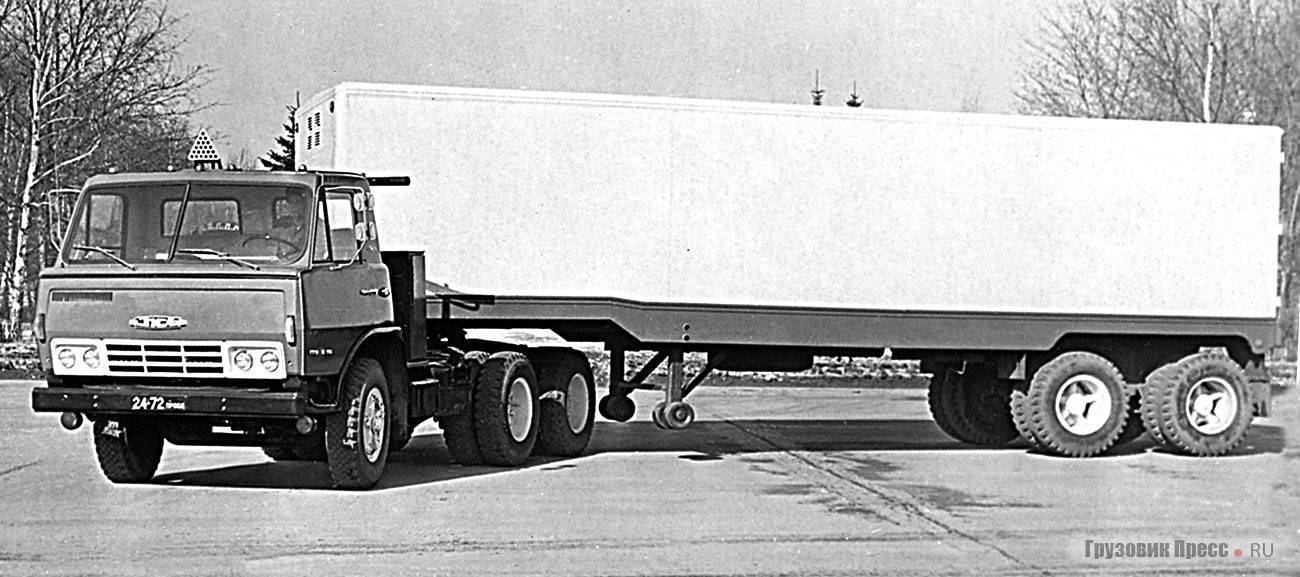

Седельный тягач КамАЗ-5410 с колёсной формулой 6х4 предназначен для постоянной работы с полуприцепом полной массой 19,1 т по всем видам автомобильных дорог, допускающих нагрузку на ось 6 т. Основным полуприцепом для седельного тягача является полуприцеп ОдАЗ-9370 (бортовой) или ОдАЗ-9770.

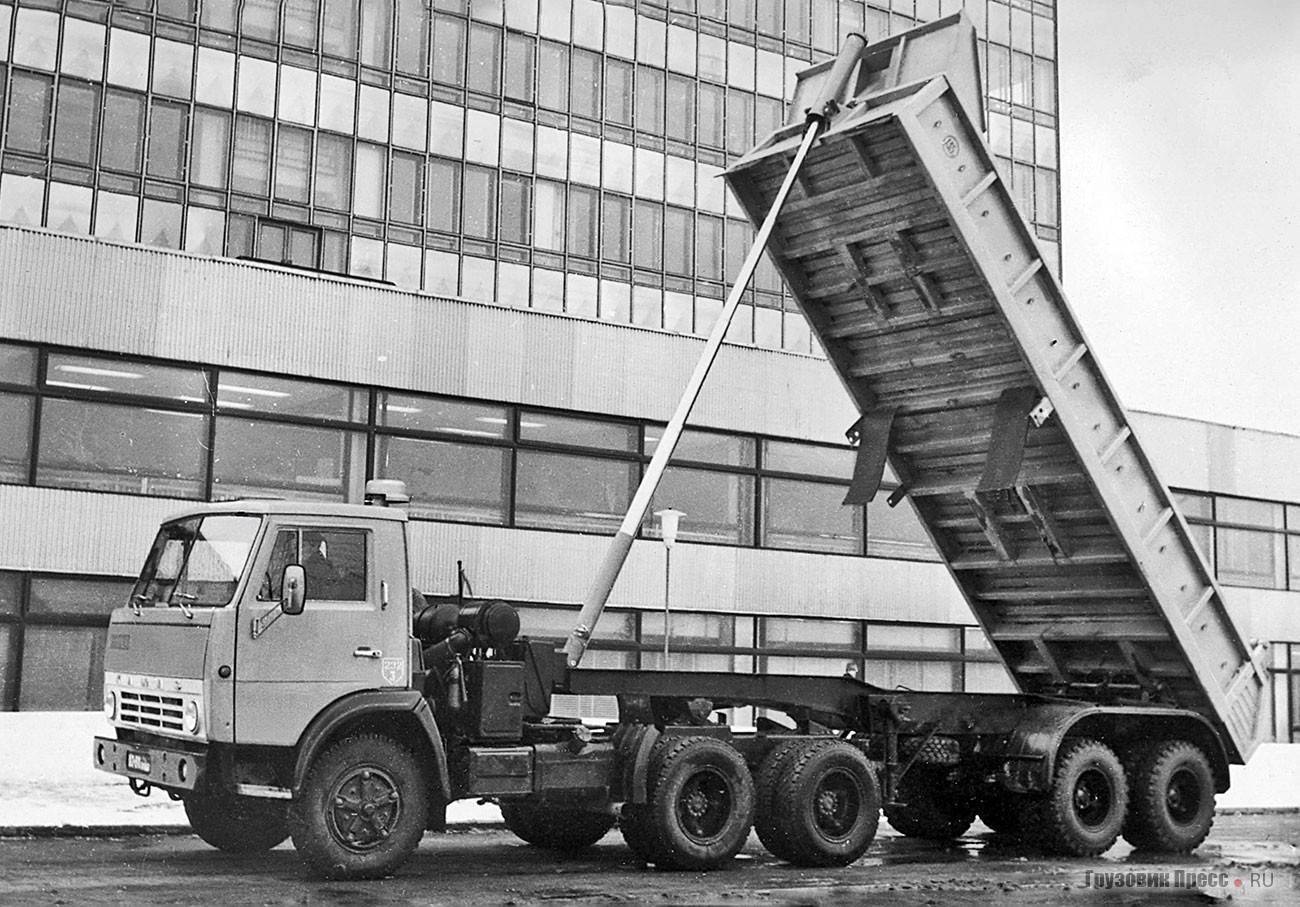

Был разработан и автомобиль-самосвал КамАЗ-5510 с колёсной формулой 6х4 грузоподъёмностью 7 т. Он предназначался для перевозки сыпучих строительных материалов и грузов.

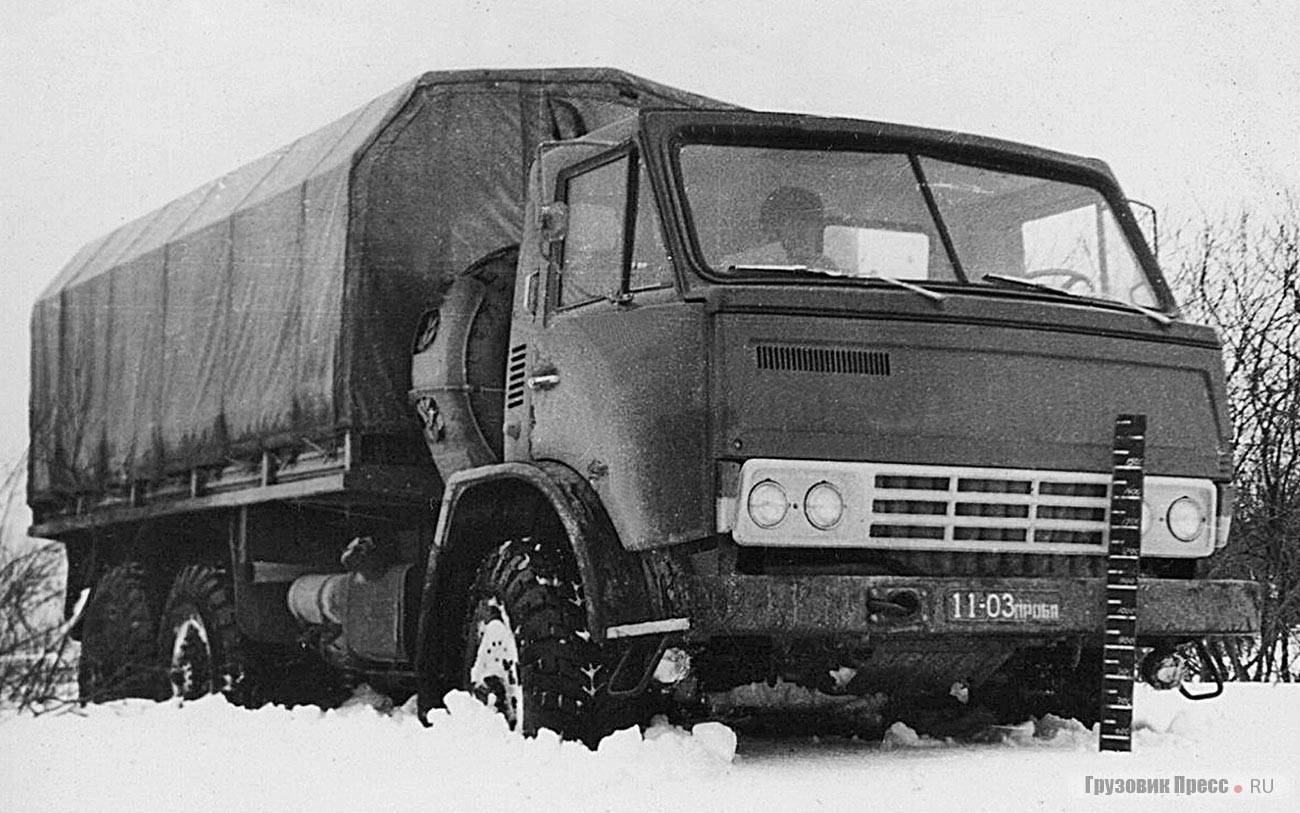

Но этими автомобилями далеко не заканчивался полный и типажный перечень. Например, были разработаны полноприводные автомобили КамАЗ-4310, автопоезда смешанного назначения с полуприцепом и прицепом и т.д. Словом, номенклатура моделей КамАЗ была достаточно широкой, она могла быть существенно расширена за счёт 2-осных машин вместо базовой 3-осной. Дальнейшее расширение типажа осуществлялось уже после пуска и начала производства на КамАЗе с середины 1970-х годов. Строительство завода началось в 1968–1969 годах, а уже в начале 1970-х пошла первая продукция из автомобилей, спроектированных на ЗИЛе под руководством А.М. Кригера.
Суммарный пробег всех 40 опытных образцов транспортных (6х4) и полноприводных (6х6) автомобилей КамАЗ за время заводских и приёмочных испытаний составил 4,5 млн км.
Разумеется, такая широкая номенклатура выпускаемых автомобилей требовала создания определённой номенклатуры дизелей КамАЗ-740. Созданием силовых установок и силовых передач для автомобилей КамАЗ занимался Ярославский моторный завод под руководством его главного конструктора Г.Д. Чернышёва, при активном участии отдела дизельных двигателей НАМИ под руководством Н.С. Канина и С.Б. Чистозвонова. Базовая модификация дизеля КамАЗ-740 имела мощность 210 л.с. при 2600 об/мин и максимальный крутящий момент 65 кгс·м при 1400–1700 об/мин. Расширение (до 240, 260 и 300 л.с.) энергетических показателей производилось за счёт турбонаддува и сочетания турбонаддува и промежуточного охлаждения наддувочного воздуха. Позже сюда добавились дополнительно ужесточённые меры по экономичности, токсичность отработавших газов) в соответствии с международными правилами Euro 1, Euro 2 и Euro 3.
За участие в разработке семейства автомобилей КамАЗ Анатолий Маврикиевич в 1972 году удостоился Государственной премии СССР.
