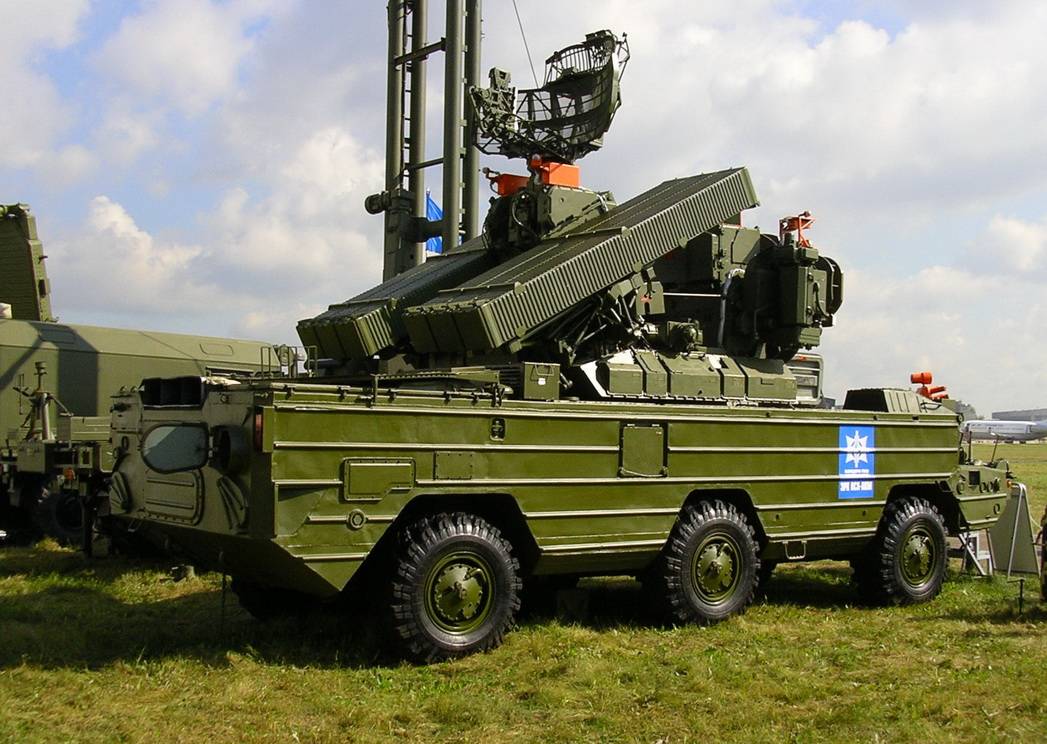

Состав комплекса, его ТТХ и возможности

ЗРК «Оса» это не только пусковая установка с ракетами, это сложная боевая система, состоящая из нескольких элементов:

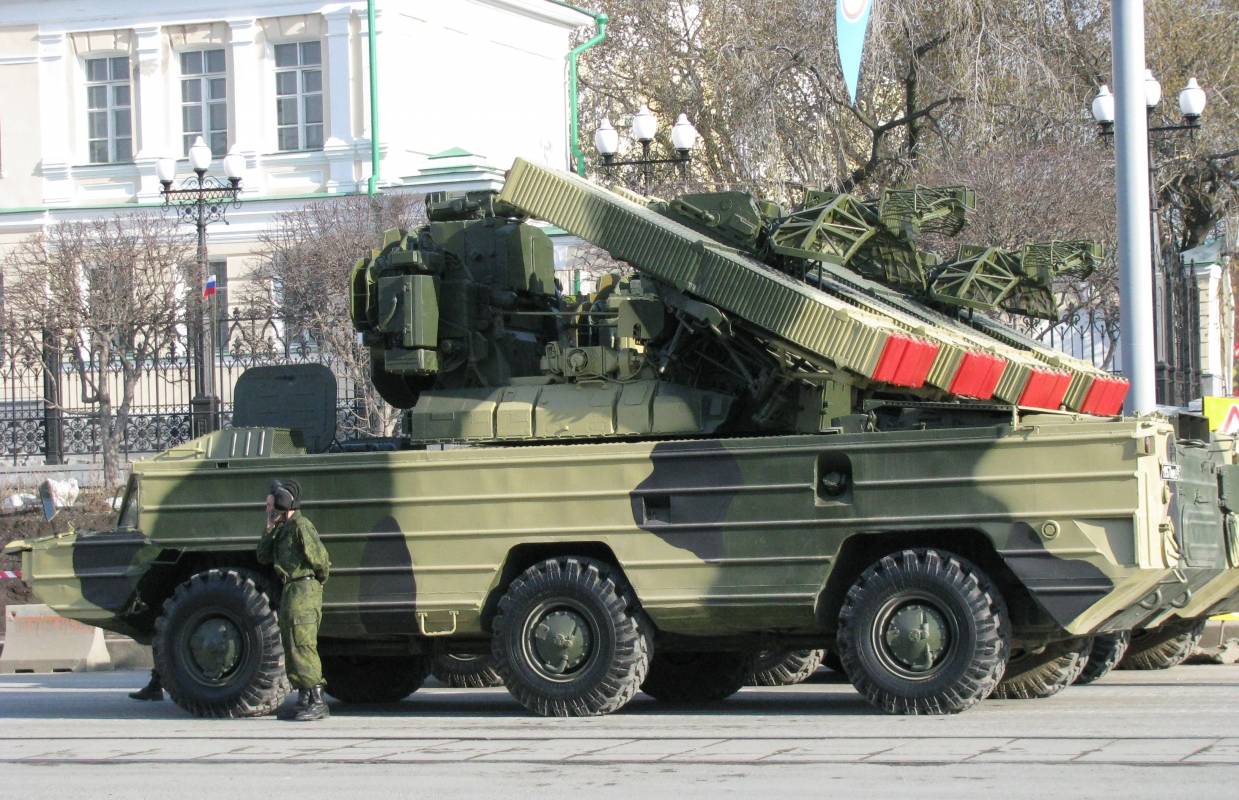

Пусковая установка 4 ракет на многоцелевом шасси, на ней же установлена РЛС наведения, а также другое оборудование необходимое для наводки и стрельбы.
Транспортёр боеприпасов, с оборудованием для перезарядки пусковых труб комплекса «Оса». На нем же укладка 8 дополнительных ракет для перезарядки.
Средства технического контроля и обслуживания на самоходном шасси.

Любая погода не может помешать «Осе» опознать и двумя пусками ЗУР за несколько секунд уничтожить ЛА противника на любой высоте.

Аппаратуру на марше питает газотурбинный агрегат 9И120, на постоянной ОП — двигатель.

На трехосное шасси БАЗ-5937 установлен дизель. Водные преграды преодолевает с помощью водомета. Средства навигации обеспечивают топографическую привязку ОП и прокладку маршрута при перемещениях.

Габариты позволяют транспортировку Ж\Д платформами и военно-транспортным Ил-76.

На гусеничном самоходном шасси смонтированы:

СОЦ, система служащая для обнаружения летательных аппаратов противника.
ССЦ, РЛС сопровождения, её задача в контроле и сборе информации о цели противника для определения её направления и параметров движения.
СРП, компьютер, задача которого обработка информации и определение параметров запуска боевой ракеты для уничтожения цели.
ЗУР модели 9М33, они должны стартовав по указанной программе достичь и уничтожить цель в заданном квадрате.

Тактико — технические характеристики комплекса изложены в таблице:

9К33
Классификация	Зенитный ракетный комплекс
Боевая масса	18 т
Экипаж	5 человек
История
Cтрана производитель	СССР
Годы производства 1970…1975 1970…1975 1980…1988	9К33 9К33М2 9К33М3
Годы эксплуатации	с 1971
Количество выпущенных	более 1200 шт.
Основные операторы	СССР, РФ, Украина, Белоруссия
Размеры
Длина корпуса	9140 мм
Ширина	2750 мм
Высота	4200 (с опущенным радаром)
Вооружение
Дальность стрельбы	1,5 …10 км
Другое вооружение	4 х ЗУР 9М33 (6 ЗУР на модификациях)
Подвижность
Тип двигателя	5Д20Б-300Б
Мощность двигателя	300 л.с.
Скорость по шоссе	70 км\ч
Скорость	35 по бездорожью 7…10 на плаву
Запас хода по шоссе	500 км
Колёсная формула	6х6
Тип подвески	индивидуальная, торсионная на поперечных рычагах
Преодолеваемый брод	плавает

За успешное выполнение задания многих участников постройки новейшего ЗРК наградили Ленинской и Государственной премиями СССР.

Тактико-технические характеристики ЗРК Кинжал

Дальность поражения ЗРК Кинжал

— 1,5 — 12 км (при подключении артустановки калибра 30 мм от 200 м)- Высота поражения целей: 10 — 6000 м- Скорость целей: до 700 м/с

— Число одновременно обстреливаемых целей в секторе 60×60°: до 4- Число одновременно наводимых ЗУР: до 8- Способ наведения ЗУР: телеуправление

— Дальность обнаружения целей на высоте 3,5 км от собственных средств обнаружения: 45 км- Основной режим работы: автоматический- Время реакции по низколетящей цели: 8 с- Скорострельность: 3 с

Время приведения комплекса в боевую готовность:- из «холодного» состояния не более 3 мин,- из дежурного режима — 15 с

— Боезапас: 24-64 ЗУР- Масса ЗУР: 165 кг- Масса боевой части: 15 кг- Масса комплекса: 41 тонна- Личный состав: 13 человек

Паутинные деревья

В 2010 году наводнение в Пакистане вынудило миллионы пауков искать убежища на деревьях, в конечном счете это привело к тому, что их окутали тонны паутины.

После разрушительного наводнения в восточной части Австралии, пауки-волки, пытаясь выжить, обвили плотной пеленой паутины многие гектары.

Самое большое нашествие пауков и километры паутины наблюдались в районе города Wagga Wagga в штате Новый Южный Уэльс.

Жилища компасных термитов могут достигать в высоту трёх метров. Эти плоские башни всегда расположены с севера на юг. Система вентиляции внутри конструкции позволяет поддерживать постоянный уровень температуры.

Индонезийский шалашник умеет строить самые уникальные беседки среди всех птиц этого рода. Конусообразную хижину высотой в 1 метр обычно подпирают две палочки-столбика. Газон перед беседкой он вычищает и выстилает мхом. А для украшения стен использует удивительно красивые цветы и фрукты, не брезгуя и блестящими надкрыльями жуков, опавшими листьями и другими яркими предметами.

Патроны

Помимо обычных патронов оснащенных резиновой пулей (в большинстве моделей со стальным сердечником), в комплексе используется и несколько других типов боеприпасов. К ним относятся:

Сигнальный и осветительный (желтый, белый, красный, зеленый) Энергии заряда достаточно чтобы осветить обширную территорию на несколько секунд;
Газовый — весьма эффективный способ защиты при стрельбе с минимальных расстояний.
Светозвуковой патрон, способный вывести противника из строя оглушив ослепив его на несколько десятков секунд.

Использование данных типов боеприпасов возможно для всех моделей «Осы» без исключения.

Как создавалась «Оса»

В 50-е годы прошлого века резко изменилась тактика ведения воздушной войны, на смену артиллерийским орудиям пришли управляемые ракеты.

Наведение осуществлялось по информации с РЛС. Это заставляло летчиков искать спасения на больших высотах или наоборот прижиматься к земле, лететь в мертвой зоне радаров. Встал со всей остротой вопрос защиты мотострелковых дивизий от воздушных атак самолетов на бреющем полете.

Предварительно проект назвали «Эллипсоид».

В нем комплексу предписывалось:

комплекс должен быть размещён на одном шасси;
РЛС ЗРК должны были работать не только в боевом положении, но и во время движения;
пусковые установки должны обладать возможностью стрельбы во время коротких остановок;
общая масса ракеты не должна превышать 65 кг, это было необходимо для быстрой перезарядки пусковой установки силами расчёта.

Разрабатывать новое зенитное оружие поручили старейшему в стране НИИ-20 ГКРЭ. Назначение главным конструктором получил М. М. Косичкин, первопроходец в сфере исследования малогабаритной артиллерийской радиолокации в подвижном бою.

Средства поражения создавал Тушинский машиностроительный завод, возглавляемый тогда А. В. Потопаловым, человеком с опытом (в свое время он занимался созданием самолета-снаряда 10Х).

Выполнить такой амбициозный замысел очень непросто. Достаточно сказать, что у американцев аналогичный проект примерно в то же время не получился, и они его закрыли. Английский Sea Cat с ракетой «Тайгер Кэт» уступал нашему комплексу по всем показателям.

В 1962 году разработчики все еще продолжали заниматься экспериментами в лабораториях. Долго не получалось надежное ракетное топливо и электронные приборы управления.

Недовольство низким темпом создания «Осы» вылилось в новые назначения. Создание ракеты 9МЗЗ перепоручили ОКБ-2 ГКАТ во главе с П. Д. Грушиным. Этот талантливый человек руководил созданием ракеты 1Д для ЗРК С-75, сбившей американский самолёт-шпион U-2, пилотируемый Ф. Г. Пауэрсом.

Срок готовности перенесли на второй квартал 1965 года с корректировкой требований к ракете:

Масса ракеты	Разрешили увеличить массу до 110…115 кг
Объект доступный засечке локатором	Аналогичный МИГ — 19
Скорость цели	Возможность сбивать цели на скорости до 500 м\с
Высота полета	Возможность сбивать цели на высоте от 50…100м до 5 км на сверхзвуковых скоростях
Возможность сбивать цели на высоте до 6…7 км на дозвуковых скоростях
Дальность поражения	8…10 км на сверхзвуковых скоростях
до 10…13 км на дозвуковых скоростях

Испытания ракет начались по плану, и к 1967 году полностью комплекс решили представить для испытаний. Но Государственная комиссия, которую возглавлял Т. А. Микитенко, обнаружила расхождения в возможностях изделия с плановым заданием. Недостатки:

Малая эффективность и надежность.
Слишком длительная подготовка к стрельбе.
Недостаточная высота уничтожения целей.
Прогар соплового блока при запуске.
Недопустимые ошибки наведения.
Невозможность ведения огня при некоторых положениях ПУ.
Затенение сектора обзора пусковой установкой спереди.

Частичная вина заказчика, пропустившего такие недостатки еще при создании чертежей, не искупала вину конструкторов.

Последовали оргвыводы. М. М. Косичкина сменил директор НИЭМИ (Научно-исследовательского электромеханического института, прежнего НИИ-20 ГКРЭ. В. П. Ефремов (22.03.1926 – 16.09.2006).

Ранее под его руководством создавался ЗРК «Круг». В заместители определили — И. М. Дризе (20.03.1927 – 3.11.2016), который уже работал с Ефремовым над «Кругом». При этом начало комплексного испытания «Осы» перенесли на весну 1970 года.

Создание шасси 937, позже переименованного в 5937 «Основа», доверили Брянскому автомобильному заводу Минавтопрома с требованием сделать его колесным и плавающим.

Успешно сдав экзамен Госкомиссии, с 4 октября 1971 года его приняли на вооружение, с этого момента ЗРК «Оса» начал поступать в Советскую Армию. Для нужд ВМФ был выпущен вариант ЗРК «Оса-М». По классификации НАТО, этот комплекс числится как SA-8 «Gecko.

Гражданский вариант винтовки СВЧ

Дебют изделия пришелся на 2020 год и, несмотря на то, что Министерство обороны все еще занято согласованием заданий для проведения опытных конструкторских работ, СВЧ винтовка — гражданский вариант будет доступна широкому кругу пользователей в ближайшее время.

Уже есть созданные модели с полными комплектами конструкторской документации. В 2020 году начнется подготовка производства и выпуск серии в трех популярных калибрах. Эта линейка планируется для гражданского рынка стрелкового оружия.

В 2020 году интерес к тому, что собой представляет СВЧ 308 винтовка, Путин проявил лично. Он стрелял из оружия 19 сентября в подмосковном парке Патриот на Кубинке во время осмотра галереи для стрельбы. Также он пробовал в деле ее коммерческий вариант под патрон NATO калибром 7.62х51 мм — он же 308 Win.

Лицензия и использование

Как известно, на данный момент существует три версии орудия, последняя из которых является настоящим высокоточным и дальнобойным оружием во всех смыслах (рисунок 5).

Относительно ее использования, винтовка свч цена видео говорит сама за себя:

Демонстрируемый в 2020 году макет показал хорошую кучность стрельбы.
Он позволяет стрелку уверенно попадать в мишень на максимальной дальности стрельбища в 1200 м.
При этом для стрельбы подходят обыкновенные охотничьи патроны, что говорит о том, что модель явно придется по вкусу любителям спортивной стрельбы и охотникам.
Вопрос лицензии остается открытым — можно сказать одно, что согласно законодательству РФ она необходима, так как дульная энергия изделия превышает допустимые 7,5Дж.

С его слов — это не просто снайперское орудие поддержки, а универсальное средство для решения широкого круга заданий. С точки зрения использования — это меткий огнестрел, способный поразить удаленную цель и принять участие в ближнем столкновении, и на благо для этого есть магазины повышенной емкости на 20 патронов.

Кроме того, изделие отличается сбалансированным весом и имеет потенциал для его снижения по сравнению с другими продуктами концерна, попадая в оптимальную величину от 4 до 4.5 кг.

Боевое применение[править]

Ливан: На малой дальности РЛС комплекса обеспечивала высокое соотношение сигнал-шум даже в условиях помех, а в случае невозможности этого оставалась возможность работы, используя оптический визир, поэтому при применении сирийских ЗРК «Оса» в боевых действиях в южном Ливане в начале 1980-х годов израильские ВВС были вынуждены применять массовый запуск беспилотных летательных аппаратов в качестве ложных целей, с последующей атакой ударной авиации на позиции израсходовавших боекомплект ЗРК. Таким образом были уничтожены 3 комплекса, а 4-й ЗРК «Оса сбил один израильский разведчик RF-4E, количество уничтоженных при этом БПЛА не уточняется.
Западная Сахара: 12 октября 1981 года бойцы Полисарио с помощью ЗРК «Оса» сбили марокканский самолёт-воздушный командный пост C-130H «Геркулес», весь экипаж погиб. На следующий день с помощью «Осы» был сбит летящий на максимальной скорости истребитель Mirage F.1.
Ангола: В ходе военных действий в Анголе в 1987-1988 году ЗРК «Оса» сбили один самолёт Atlas AM.3C Bosbok, два БПЛА IAI Scout и один Kentron Seeker.
Ирак/ Кувейт: Перед началом операции «Буря в пустыне» специальное подразделение США с использованием вертолётов проникло на территорию Кувейта, захватило и вывезло ЗРК «Оса» со всей технической документацией, заодно пленив и боевой расчёт, состоящий из иракских военнослужащих. В ходе боевых действий в Кувейте иракским ЗРК «Оса» были сбиты несколько крылатых ракет «Томагавк». 9К33М2 поставлялась так же в Ирак в 1984-1984 гг. и участвовала в Ирано-Иракском конфликте; поставлено 2 дивизиона по 3 батареи.
Россия/ Грузия: Комплекс применялся в ходе вооружённого конфликта в Южной Осетии в августе 2008 года российской и грузинской сторонами. По некоторым данным, модернизированным комплексом «Оса-АК/АКМ» был сбит российский Ту-22М3.
Сирия: В ходе Гражданской войны в Сирии: бойцы Национальной коалиции сирийских революционных и оппозиционных сил сбили из трофейного комплекса два вертолёта Ми-8/Ми-17 САВВС. 14 апреля 2018 года Сирийские ПВО использовало установки «Оса» для противодействия ракетному удару США, Британии и Франции в 2021 году. По информации Министерства обороны России, всего было применено 103 крылатые ракеты, из которых сирийскими средствами ПВО, успешно перехвачена 71 крылатая ракета. В отражении ракетного удара были задействованы средства ПВО С-125, С-200, «Бук», «Квадрат» и «Оса». Согласно официальным данными Министерства обороны США, ни одна из крылатых ракет поражена не была, а большинство пусков зенитных ракет были произведены уже после того, как крылатые ракеты достигли цели. Всего ЗРК «Оса» было выпущено 11 ракет, поражено 5 целей.
Армения: 21 апреля 2021 года в Нагорном Карабахе был сбит беспилотник ORBITER. 14 июля 2021 года на границе Армении и Азербайджана армянской стороной с помощью ЗРК «Оса», модернизированного армянскими специалистами, был сбит Азербайджанский беспилотник израильского производства Elbit Hermes 900, использовавшийся для нанесения ударов по территории Армении. 18 июля 2021 года подразделениями ПВО Нагорно-Карабахской Республики с помощью ЗРК «Оса-АКМ», модернизированного армянскими специалистами, был сбит азербайджанский беспилотник израильского производства ORBITER-3.

Боевое применение ЗРК «Оса»

Первая Ливанская война испытала комплекс «Оса» в бою. Отражая налеты Израильских ВВС, ливанцы смогли поразить несколько самолетов.

Тогда израильтяне беспилотниками, которые изображали реальные цели, заставляли расчеты истратить весь боезапас, и только потом бомбили позиции ЗРК. Им удалось уничтожить три установки, четвертая сбила израильский самолет РР-4Е.

В октябре 1981 года ЗРК «Оса» управляемый бойцами фронта Полисарио сбила самолет ВВС Марокко (воздушный КП С-130Н «Геркулес»). Затем они смогли уничтожить истребитель Mirage F.1.

В Анголе за время боев ЗРК уничтожили пару БЛА и один разведывательный самолет. В апреле 1986 года Ливия использовала «Осу» для отражения американских авианалетов.

Несмотря на это, Кувейт смог уничтожить один «Томагавк» в 1991 году. Проданный Ираку 9К33М2 фигурировал в Ирано-Иракском конфликте 1984 года.

По непроверенным данным в 2008 году с грузинской стороны расчет установки «Оса» сбил российский Ту-22М3 во время проведения операции по принуждению Грузии к миру. В Сирии оппозиция сбила из трофейной «Осы» один вертолет Ми-8 и один Ми-17 правительственных войск.

В разных модификациях «Оса» поставлялась более чем в 17 странах мира и везде зарекомендовала себя с самой лучшей стороны. Советские конструкторы заложили в комплекс такой запас прочности и такую возможность его модернизации, что ЗРК еще долго будет защищать небеса тех стран, где по сей день стоит на вооружении.

Операторы[править]

СССР СССР — перешли к образовавшимся после распада государствам.
Россия Россия: Сухопутные войска России — 400 9К33М3 по состоянию на 2021 год
Морская пехота России — 20 9К33 по состоянию на 2021 год

Азербайджан Азербайджан — некоторое количество 9К33 по состоянию на 2021 год.
Алжир Алжир:

Сухопутные войска Алжира — около 48 9К33М по состоянию на 2016 год;

Военно-воздушные силы Алжира — некоторое количество 9К33 по состоянию на 2012 год.
Ангола Ангола — 15 9К33 по состоянию на 2021 год.
Армения Армения — 178 9К33 по состоянию на 2021 год.
Белоруссия Белоруссия — некоторое количество 9К33, по состоянию на 2021 год.
Болгария Болгария — 24 9К33 по состоянию на 2021 год.
Греция Греция — 38 9К33М3 по состоянию на 2021 год. Первые 20 экземпляров «Оса-АКМ» поставлены в конце 1998 года.
Грузия Грузия — 8 9К33М2 «Оса-АК» и 6-10 9К33М3 «Оса-АКМ» по состоянию на 2021 год.
ДНР ДНР и ЛНР ЛНР — некоторое количество 9К33, по состоянию на 2016 год
Индия Индия:

Сухопутные войска Индии — более 50 9К33М2 по состоянию на 2016 год;

Военно-воздушные силы Индии — некоторое количество 9К33М2 по состоянию на 2021 год.
Иордания Иордания — 48 9К33М по состоянию на 2021 год.
Куба Куба — некоторое количество 9К33 по состоянию на 2016 год.
Ливия Ливия — некоторое количество 9К33 по состоянию на 2012 год.
Польша Польша — 64 9К33М2 «Оса-АК» по состоянию на 2016 год.
Сирия Сирия — некоторое количество 9К33 по состоянию на 2016 год.
Туркмения Туркмения — 40 9К33 по состоянию на 2021 год.
Украина Украина — некоторое количество 9К33 по состоянию на 2016 год.
Эквадор Эквадор — 6 9К33 по состоянию на 2021 год.

6.Модификации

9К33М2 «Оса-АК» (1975) – модернизация 9К33М2. Введены следующие усовершенствования: новая элементная база, увеличилась надежность работы, зона поражения целей по высоте, дальности и параметру, поражает и обстреливает цели на догонных курсах со скоростью движения до 300 м/с. Ракеты располагаются в ТПК, кроме этого усовершенствован их радиовзрыватель и увеличена радиационная защита. Также возросла защищенность от радиоэлектронных помех и усовершенствованы условия автосопровождения целей в пассивных помехах. Поменялась структура счетно-решающего прибора, он стал способен наводить ракеты на цель, маневрирующую с перегрузкой до восьми единиц и перемещающуюся со скоростью до 500 м/с.
9К33М3 «Оса-АКМ» — модификация, способная вести борьбу с вертолетами и самолетами при прикрытии войск во всех возможных боевых действиях и при радиоэлектронном активном противодействии. Работы по модернизации стартовали осенью 1975 года. Приемо-сдаточные испытания осуществились в 1977 году, а государственные – еще через два года. В 1980 году модификация поступила на вооружение. Главные изменения следующие: произошла доработка радиовзрывателя, увеличилась территория поражения, надежность функционирования боевой машины и защита от помех. Стала меньше возможность срабатывания радиовзрывателя от земли и больше – точность наведения ракеты. Также возросла разрешающая способность индикатора кругового обзора по дальности и азимуту, плотность потока осколков и возможность коррекции зоны срабатывания радиовзрывателя. Комплекс стал способен обстреливать цели, маневрирующие с перегрузкой до восьми единиц и передвигающихся со скоростью до 500 м/с.
9К33-1Т «Оса-1Т»- модерницация 9К33, произведенная в Белоруссии. Работы по ней стартовали в 2001 году. Впервые продемонстрирована в Минске и Кельце (Польша). Главные изменения следующие: увеличена защита от помех, введена оптико-электронная система, предназначенная для сопровождения цели и повышающая живучесть комплекса при использовании противником радиоэлектронного полного подавления и противорадиолокационных ракет. Улучшенная система наведения на ракетах дает возможность поражать летательные аппараты на высотах до 7 км и расстояниях до 12 км, со скоростями до 700 м/с. Возросла надежность из-за перевода 80% аппаратуры на новую элементную базу. Уменьшена номенклатура запчастей и время техобслуживания. Увеличен ресурс аппаратуры. Также увеличена автоматизация боевой работы.
T38 «Стилет» произведен в Белоруссии. В его состав входят: двухступенчатая ракета Т382, БМ Т381, юстировочная машина Т384, ТЗМ Т383, АКИПС Т386, машина техобслуживания Т385 и комплект наземного оборудования Т387. Возможно применение ракеты 9M33M3 комплекса «Оса-АКМ».
SA-8 Sting – модернизация, произведенная в Польше. Работы по ней стартовали в 2001 году заводом вооружения № 2 в городе Грудзендз. Впервые продемонстрирована в Минске и в Кельце (Польша).

Боевое использование и эксплуатация

ЗРК «Оса» состоял не только на вооружении советской армии, но и активно поставлялся на экспорт. Им были вооружены многочисленные союзники СССР в разных регионах планеты: страны Варшавского договора, Индия, Ирак, Ливия, Сирия и другие. Несмотря на то что серийное производство «Осы» уже давно прекращено, этот комплекс до сих пор стоит на вооружении сухопутных сил России, Украины, Белоруси, Польши, Сирии и других стран. Вскоре после распада СССР 18 ЗРК «Оса» были проданы Греции, которая стала первой страной НАТО, взявшей его на вооружение.

Боевое крещение комплекса состоялось в начале 80-х годов на Ближнем Востоке. Сирийцы активно использовали «Осы» для противодействия израильской авиации. В 1982 году сирийская ПВО и военно-воздушные силы, практически полностью укомплектованные советской техникой, были наголову разбиты израильтянами (операция «Медведка 19»). Несмотря на это, «Оса» показал себя на этом сложном театре боевых действий, как весьма эффективное и надежное оружие. Даже если РЛС комплекса была подавлена помехами, наличие оптического канала наведения позволяло обнаруживать и сопровождать цели. Сирийским (или советским) зенитчикам удалось сбить большое количество израильских БПЛА и истребитель-бомбардировщик F-4E.

Во время первой кампании в Персидском заливе американцы уделяли огромное внимание нейтрализации ЗРК «Оса», которые находились на вооружении армии Саддама. Они считали этот комплекс одним из наиболее боеспособных элементов системы ПВО Ирака, особенно опасным для крылатых ракет

Чтобы поближе познакомиться с советским оружием, американский спецназ предпринял дерзкий рейд, во время которого один из комплексов был захвачен и вывезен из страны вместе с документацией и пленными зенитчиками

ЗРК «Оса» использовались обеими сторонами во время российско-грузинской войны 2008 года. Российской армии удалось захватить пять боевых машин в качестве трофеев.

Несмотря на то что ЗРК «Оса» тяжело назвать современным видом вооружения, он продолжает активно эксплуатироваться. За многие десятилетия службы этот комплекс противовоздушной обороны зарекомендовал себя, как оружие, способное выполнять свои задачи в самых сложных условиях.

В последние годы было разработано несколько вариантов модернизации ЗРК «Оса». В 2003 году была представлена белорусская модификация комплекса под названием «Оса-1Т». Радиоэлектронное оборудование комплекса было переведено на современную элементарную базу, что уменьшило его габариты, повысило надежность и помехозащищенность. Белорусам удалось значительно повысить боевые качества ЗРК, особенно его способность работать по высокоскоростным и маневренным целям. По словам разработчиков, ЗРК «Оса-1Т» может эффективно поражать малозаметные цели, выполненные с использованием технологий «стелс».

В 2003 году широкой общественности был представлен SA-8 Sting – вариант модернизации комплекса «Оса», разработанный польскими специалистами.

Лидерство в ПВО

Как сообщал ранее командующий 4-й армией ВВС и ПВО Южного военного округа Николай Гостев, это объединение уже является лидером по оснащенности новыми вооружениями среди всех аналогичных объединений в ВКС. Противовоздушная оборона ЮВО в приоритетном порядке получает современную технику. В конце прошлого года доля новых и модернизированных самолетов, вертолетов и средств ПВО достигала здесь 80%.

— Территория ЮВО находится вблизи некоторых недружественных России стран, — рассказал «Известиям» вице-президент Академии геополитических проблем полковник Владимир Анохин. — Этот важный для России регион подвержен угрозам с разных направлений — как с азиатского, так и с европейского. Укрепление защиты южных рубежей необходимо, учитывая, что в опасной близости теперь могут быть размещены ракеты средней и меньшей дальности.

По данным Минобороны, уже сейчас ПВО Южного округа отслеживает до 250 пролетов самолетов-разведчиков в год. В Черное море регулярно заходят боевые корабли НАТО с крылатыми ракетами на борту. В мае впервые за много лет над акваторией провели учения американские стратегические бомбардировщики B-1B.

Особенно серьезное внимание было уделено перевооружению ПВО Крыма. По сообщениям СМИ, с 2014 года не менее четырех дивизионов на полуострове получили новейшие ЗРК С-400. А их непосредственное прикрытие осуществляют батареи мобильных «Панцирь-С»

А их непосредственное прикрытие осуществляют батареи мобильных «Панцирь-С».

Совершенствуется не только армия ВВС и ПВО округа. Как ранее писали «Известия», в одну из бригад противовоздушной обороны Сухопутных войск ЮВО отправляют «зенитные роботы» — новейшие комплексы «Бук-М3». При несколько меньшей дальности и огневой производительности по сравнению с «Витязями» они обладают отличной мобильностью, защищенностью и помехоустойчивостью.

«Оса-М» – корабельный зенитный ракетный комплекс

Сторожевые корабли советской постройки вооружены зенитным ракетным комплексом «Оса-М». Разработка этого комплекса осуществлялась с 1960 г., испытания проводились в 1967 г., на вооружение ВМФ СССР он был принят в 1971 г. В состав комплекса входят зенитная управляемая ракета 9МЗЗ (в системе кодов НАТО имеет обозначение SA-N-4), пусковая установка ЗИФ-122, система управления 4Р-33 и устройство хранения, подачи и заряжания ракет.

Видео корабельного ЗРК “Оса-М”

https://youtube.com/watch?v=mkS3MzsrPC4

Комплекс унифицирован с ЗРК сухопутных войск 9КЗЗ «Оса» по ракете на 100% и по системам управления — на 70%.Твердотопливная зенитная управляемая ракета 9МЗЗ выполнена по аэродинамической схеме «утка». Вес ракеты — 128 кг (вес боевой части — 15 кг), длина — 3158 мм, наибольший диаметр корпуса — 206 мм, размах крыла — 650 мм. Управление ракетой в полете осуществляется двумя парами рулей по радиокомандам от системы управления. В носовой части ракеты расположены аппаратура радиоуправления и радиовизирования, автопилот, радиовзрыватель, бортовой источник электропитания и боевая часть с предохранительно-исполнительным механизмом. В хвостовой части находятся двухрежимный твердотопливный двигатель, антенны командного радиоблока и бортового ответчика, а также трассеры для сопровождения ракеты с помощью телевизионно-оптического визира.

Особенностью системы управления и ее антенного поста является то, что в их состав входит не только РЛС наведения ракеты, но и небольшая РЛС кругового обзора для обнаружения воздушных целей в ближней зоне. Благодаря этому ЗРК не требует целеуказания от РЛС общего обнаружения, хотя такая возможность не исключается. Таким образом, вследствие совмещения режимов обнаружения и захвата цели на сопровождение в одной системе удалось сократить время реакции комплекса на 6-8 секунд.Комплекс «Оса-М» оснащен двухбалочной наводящейся пусковой установкой ЗИФ-122 с устройством хранения, подачи и заряжания, рассчитанным на 20 ракет. Конструкция пусковой установки весьма необычна и не повторяется больше ни в одном зенитном ракетном комплексе.

Тактико-технические характеристик ЗРК “Оса-М”

Длина ракеты, м	3,158
Диаметр, м	0,206
Размах крыла, м	0,650
Масса ракеты, кг	128
Масса боевой части, кг	15
Тип боевой части	осколочно-фугасная
Дальность стрельбы, км	1,6-10
Высота стрельбы, м	50 (М), 10 (МА) – 6000
Скорость полета ракеты, м/с	833
Система наведения	радиокомандная
Пусковая установка	палубная наводящаяся
