Американский ударный вертолет Bell AH-1 «Кобра»

Первое впечатление – будущее уже наступило

Основой тагера M4 «COBRA» послужила страйкбольная фантазия на тему «как будет выглядеть М4 в недалеком будущем». Привычный и известный в мире не менее, чем «Калашников» силуэт американской винтовки вдруг приобрел новые, слегка фантастические очертания. Вроде бы и не изменился до полной неузнаваемости, но стал значительно современнее своего прототипа. Замысловатый телескопический приклад и футуристический, но весьма функциональный кожух ствола, заменивший привычное пластиковое цевье, придают карабину вид оружия из американского фантастического фильма. Рассмотрим его поподробнее.

Корпус и электроника

Корпус тагера выполнен из легкосплавных металлов и оружейного пластика, что придает ему легкость, но, увы, не гарантирует прочность настоящего боевого железа. Мы рекомендуем его в личное пользование, как и все страйкбольные реплики.

В пластиковом магазине с рифленой обрезиненной рубашкой разместился звучный динамик, обеспечивающий громкий и чистый звук. Светодиод индикации, расположенный в месте примыкания магазина к корпусу, в выключенном состоянии практически незаметен. Аккумулятор емкостью 2200 mAh расположен в трубке приклада и обеспечивает В зависимости от поколения (от 8 до 30 часов)асов непрерывной игры. Зарядить его можно зарядным устройством Li+. Гнездо зарядки выведено на нижнюю сторону пистолетной рукоятки и защищено резиновой заглушкой.

Включение реализовано переводчиком режимов огня, расположенным над пистолетной рукояткой. Перезарядка на затвор одинаково удобно производится как правой, так и левой рукой.

Отдельное внимание стоит уделить оптике. Понимая, что одним из преимуществ карабина является его компактность, мы приняли решение интегрировать оптический тубус в кожух ствола, не увеличивая размеров тагера. И нашим интеграторам это прекрасно удалось

Оптика штурмовой винтовки обеспечивает оптимальную дальность стрельбы до 185 метров, а аутентичный внешний вид с сохранением компактных размеров делают этот тагер мечтой любого штурмовика

И нашим интеграторам это прекрасно удалось. Оптика штурмовой винтовки обеспечивает оптимальную дальность стрельбы до 185 метров, а аутентичный внешний вид с сохранением компактных размеров делают этот тагер мечтой любого штурмовика.

Основной изюминкой этого макета является KeyMod цевье, придающее ему столь футуристический вид и предоставляющее широкие возможности по размещению дополнительных планок и обвесов сбоку и снизу ствола. Верхняя часть цевья и ствольной коробки – одна большая Ris-планка для установки прицельных приспособлений.

Особенности конструкции вертолета

1. Двухлопастный несущий винт, имевший диаметр 13,4м и втулку «тип 540» , как на UH-1E, однако отличавшийся концевыми частями лопастей со скоростными профилями.
2. Большая энерговооруженность: вертолет АН 1 Cobra при взлетной массе в 4310 кг снабжался одним ГТД, который имел мощность 1030 кВт.
3. Экипаж состоял из стрелка, находившегося в передней кабине, а также летчика, располагавшегося в задней кабине над стрелком, с улучшенным обзором.
4. Фюзеляж с уменьшенным сопротивлением и улучшенными аэродинамическими формами.
5. Бронирование боковых проекций двигателя, кабины экипажа, а также наиболее важных агрегатов.
6. Применение крыла для размещения вооружения и разгрузки несущего винта.
7. В состав БРЭО включены средства связи, НСЦ, прицельное и навигационное оборудование (без РЛС). Средства обороны включают аппаратуру отстрела ЛТЦ и ДО, в том числе дымовых шашек.

История создания вертолета Bell AH-1 «Кобра»

Работы по проектированию боевых вертолетов в США начались в 1950-х годах после того как на практике было продемонстрировано успешное применение транспортных и легких многоцелевых вертолетов во время Корейской войны. Чтобы ускорить разработку нового боевого вертолета, который потребовался в связи с войной во Вьетнаме, было решено задействовать в его конструкции системы и агрегаты многоцелевого вертолета «Iroquois», хорошо зарекомендовавшего себя в эксплуатации.

Требования к этому вертолету не были сформированы армией, поэтому компании Bell пришлось разрабатывать машину по своему усмотрению. Фирма для этого предварительно разработала концепцию вертолета «Warrior», что позволило решить ряд важных проблем, а также определить оптимальную компоновку размещения вооружения, кабины экипажа и самого вертолета.

В 1965 году постройка первого опытного вертолета была завершена, он получил наименование AH-1, первый его полет состоялся 7 сентября 1965 года. Полет предсерийного вертолета состоялся в ноябре 1966-го. Вертолет AH 1 стал поставляться серийно с июня 1967 года, а в сентябре их начали применять в боях во Вьетнаме.

Было ли это на самом деле

Вопрос, происходило ли похищение вертолета в действительности, до сих пор остается открытым. Официально советские военные подразделения не принимали участия в боевых операциях. Во Вьетнаме работали военные специалисты, которые обучали и инструктировали вьетнамцев, а также в эту страну поставлялось советское зенитное оружие, комплексы ПВО и самолеты.

База Flying Joe не упоминается в документах американцев среди военных баз в Юго-Восточной Азии. Некоторые бывшие советские командиры сообщают о работе во Вьетнаме разведчиков и диверсантов ГРУ. Однако документы, которые бы подтвердили реальность тех событий, до сих пор нигде не опубликованы, а авторы ссылаются на устные рассказы или газетные публикации.

Фото Белл АН-1 Кобра

Похожее

Ми-28Н Ночной охотник Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-24 Скорость. Двигатель. Размеры. История. Дальность полета

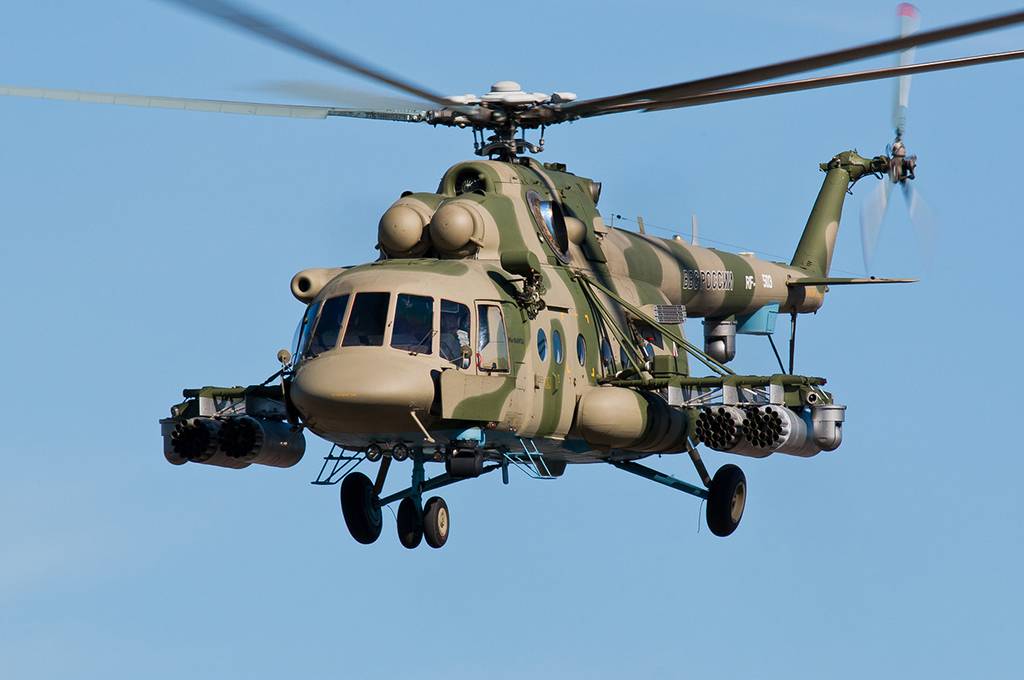

Вертолет Ми-8 Двигатели. Размеры. Вес. История. Дальность полета

Ка-52 Аллигатор Вооружение. Скорость. Двигатель. Размеры. История

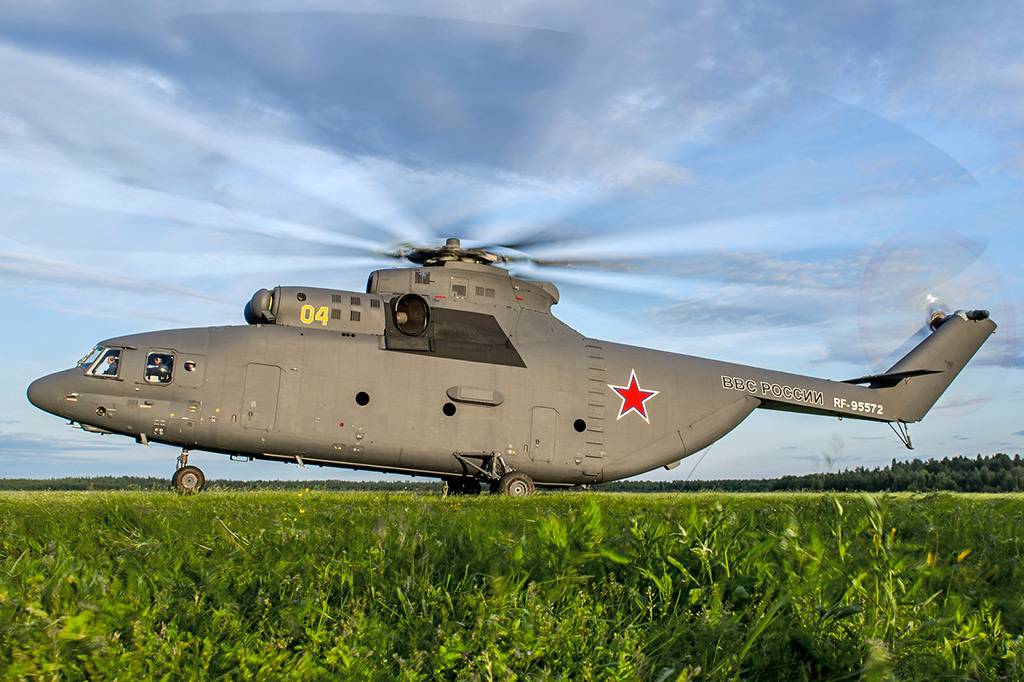

Вертолет Ми-26 Двигатели. Размеры. Грузоподъемность. История. Дальность полета

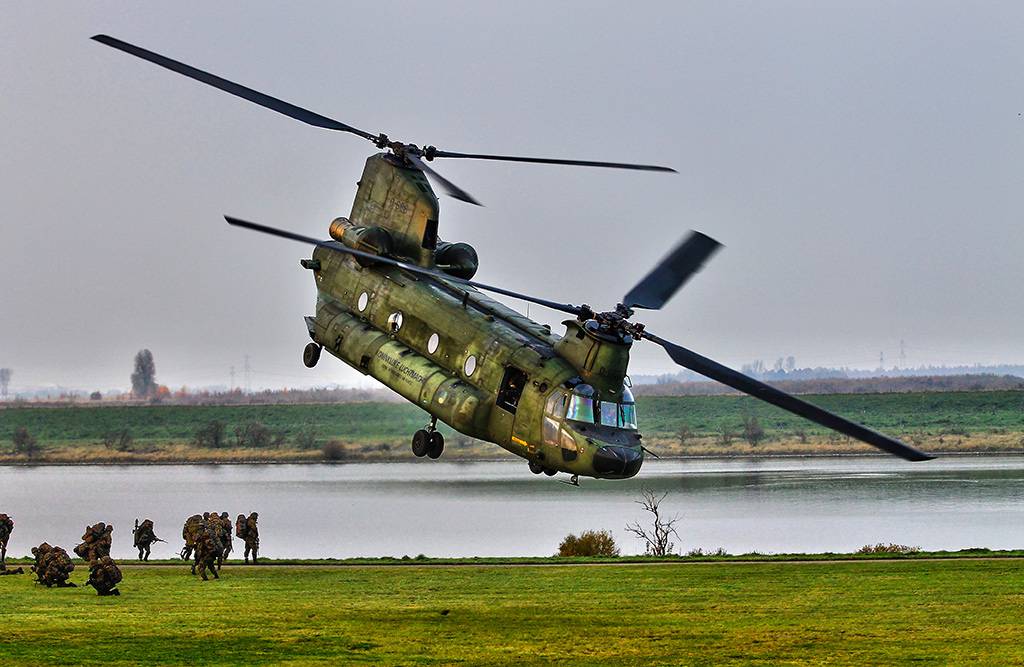

Вертолет CH-47 Чинук Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-64 Апач Скорость. Двигатель. Размеры. История. Дальность полета

Ка-50 Чёрная акула Вооружение. Скорость. Двигатель. Размеры. История

Вертолет Ми-6 Грузоподъемность. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-2 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-12 Двигатели. Размеры. Вес. История. Грузоподъемность

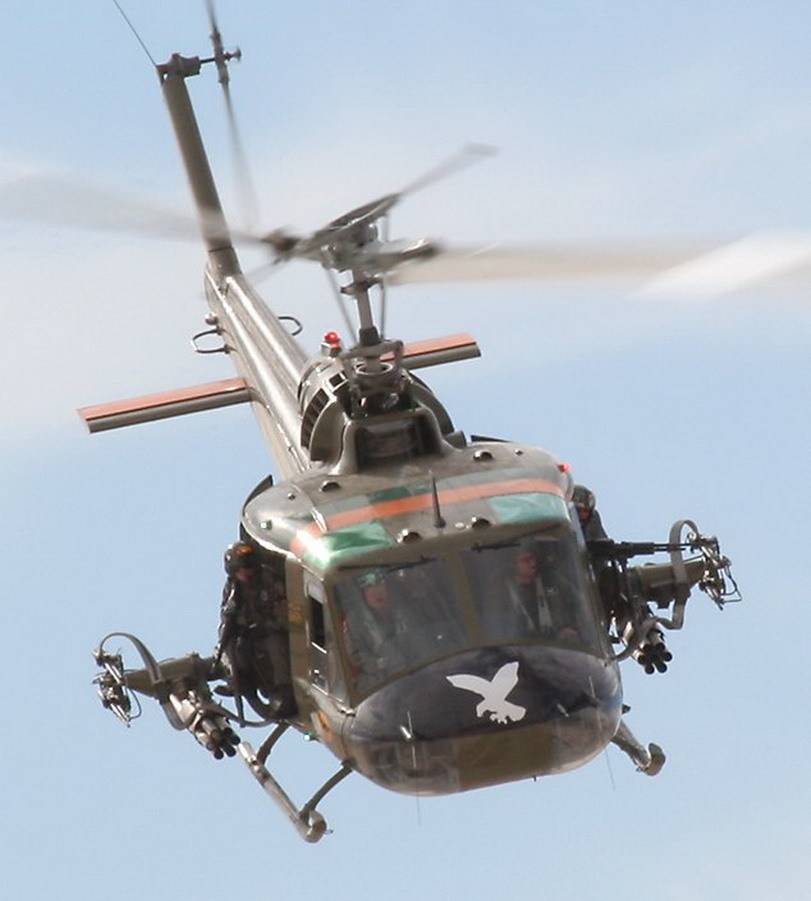

Вертолет Белл UH-1 Ирокез Вооружение. Скорость. Размеры. Двигатель

Вертолет Ми-4 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ка-27 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-26 Двигатель. Размеры. Вес. История. Дальность полета

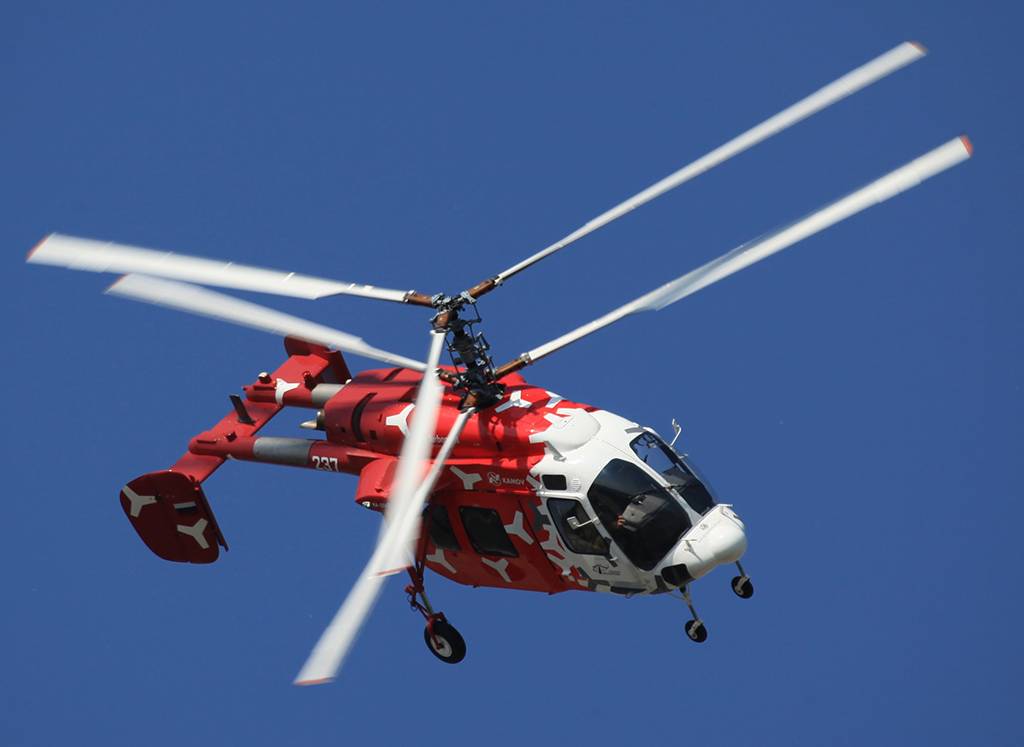

Вертолет Ка-226 Двигатели. Размеры. История. Вес. Дальность полета

Вертолет Ми-14 Скорость. Двигатель. Размеры. История. Дальность полета

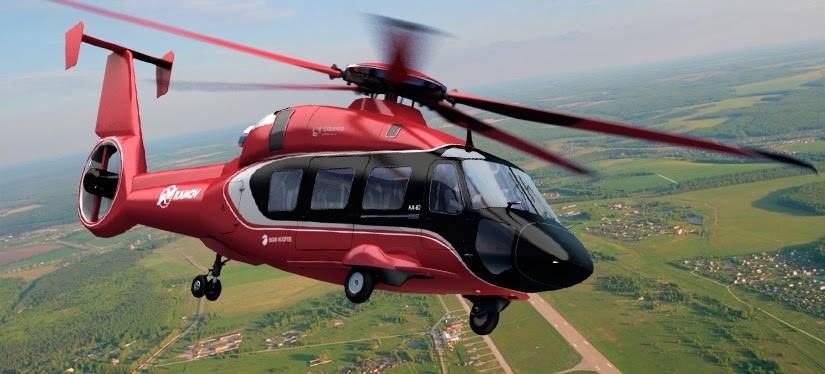

Вертолет Ка-62 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Як-24 Двигатели. Размеры. Вес. История. Грузоподъемность

Вертолет Ми-1 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-38 Двигатель. Размеры. Вес. История. Дальность полета

Вертолет Ми-10 Двигатели. Размеры. Вес. История. Грузоподъемность

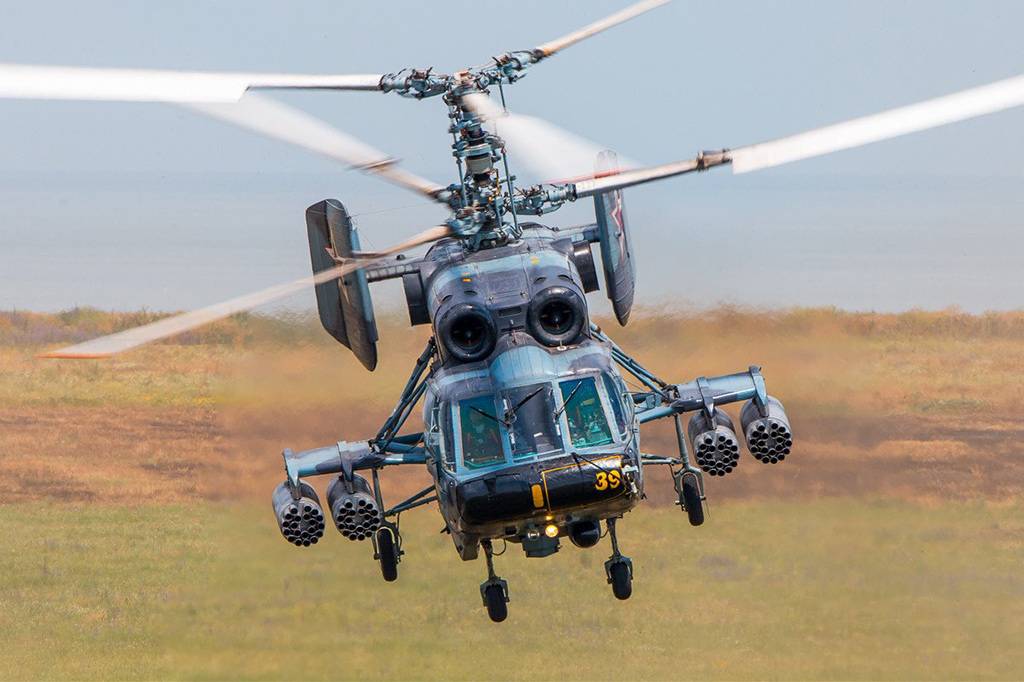

Вертолет Ка-29 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ми-34 Двигатели. Размеры. Вес. История. Дальность полета

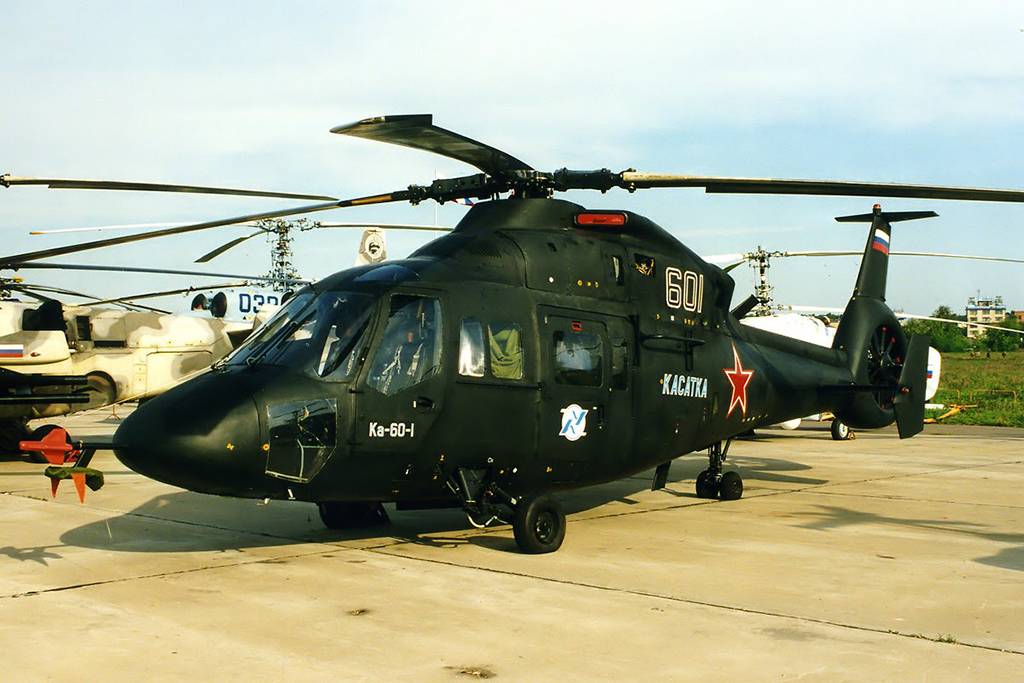

Вертолет Ка-60 Касатка Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет В-7 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет AH-1 Кобра Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-25 Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-10 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-8 Иркутянин Скорость. Двигатель. Размеры. История. Дальность полета

Вертолет Ка-22 Двигатели. Размеры. Вес. История. Дальность полета

Вертолет Ка-118 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-31 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-18 Двигатель. Размеры. История. Вес. Дальность полета

Вертолет Ка-126 Двигатель. Размеры. История. Грузоподъемность

Вертолет Ка-15 Двигатель. Размеры. История. Дальность полета. Статический потолок

Вертолет Ка-37 Двигатель. Размеры. История. Дальность полета

Ссылки

Список используемой литературы

• Бернштейн, Джонатан. Вооруженные силы США AH-1 Cobra во Вьетнаме (Osprey Combat Aircraft # 41) . Оксфорд, Великобритания: Osprey Publishing Limited, 2003. ISBN  978-1-84176-606-5 .
• Епископ, Крис. Huey Cobra Gunships . Оксфорд, Великобритания: Osprey Publishing Limited, 2006. ISBN  1-84176-984-3 .
• Дональд, Дэвид. Полная Энциклопедия Мирового Самолета . Barnes & Nobel Books, 1997. ISBN  0-7607-0592-5 .
• Дональд, Дэвид и Марш, Дэниел (ред.). Современные Battlefield Warplanes . AIRtime Publishing Inc, 2004. ISBN  1-880588-76-5 .
• Ганстон Б. и Майкл Спик. Современные боевые вертолеты , с. 104–105. Нью-Йорк: Crescent Books, 1986. ISBN  0-517-61349-2 .
• International Air Power Review , том 12. AIRtime Publishing, 2004. ISBN  1-880588-77-3 .
• Нолан, Кит В. В Лаос: Каньон Дьюи II / Лам Сон 719, Вьетнам, 1971 . Presidio Press, 1986. ISBN  0-89141-247-6 .
• Уилер, Боевые вертолеты Говарда А. История боевых самолетов с вращающимися крыльями . Издательская компания “Морские и авиационные”, 1987. ISBN  0-933852-52-5 .

Дизайн и развитие

AH-1 Cobra был разработан в середине 1960-х годов как временный боевой вертолет для армии США для использования во время война во Вьетнаме. На Cobra использовались проверенные трансмиссия, роторная система и турбовальный двигатель T53. UH-1 “Хьюи”. К июню 1967 года был доставлен первый AH-1G HueyCobras. В период с 1967 по 1973 год компания Bell построила 1116 самолетов AH-1G для армии США, а Cobras отработали более миллиона часов во Вьетнаме.

В Корпус морской пехоты США был очень заинтересован в AH-1G Cobra, но он предпочел двухмоторную версию для повышения безопасности операций над водой, а также хотел более мощное оружие, установленное на башне. Сначала министерство обороны отказалось предоставить морпехам двухмоторную версию Cobra, полагая, что общность с армейскими AH-1G перевешивает преимущества установки другого двигателя. Однако морская пехота победила и в мае 1968 года заключила с Bell контракт на поставку 49 двухмоторных AH-1J SeaCobras. В качестве временной меры армия США передала морской пехоте 38 AH-1G в 1969 году. AH-1J также получил более мощную орудийную башню. Он отличался трехствольным 20 мм. XM197 пушка на базе шестиствольной M61 Вулкан пушка.

Запуск AH-1T Sea Cobra с десантного корабля Иводзима.

Корпус морской пехоты потребовал от Cobra большей грузоподъемности при высоких температурах в 1970-х годах. Bell использовала системы из своего Модель 309 разработать АН-1Т. Эта версия имела удлиненную хвостовую балку и фюзеляж с модернизированной трансмиссией и двигателями от 309. Белл разработал AH-1T, чтобы он был более надежным и простым в обслуживании в полевых условиях. Версия получила полную возможность ракеты TOW с системой целеуказания и другими датчиками. Расширенная версия, известная как AH-1T + с более мощным T700-GE-700 Двигатели и передовая авионика были предложены Ирану в конце 1970-х годов, но свержение иранского шаха привело к отмене продажи.

В начале 1980-х годов Корпус морской пехоты США искал новый военно-морской вертолет, но ему было отказано в финансировании для покупки этого вертолета. AH-64 Apache Конгрессом в 1981 году. Морские пехотинцы, в свою очередь, преследовали более мощную версию AH-1T. Другие изменения включали модифицированные системы управления огнем для переноски и ведения огня. AIM-9 Сайдвиндер и AGM-114 Hellfire ракеты. Новая версия финансировалась Конгрессом и получила обозначение AH-1W. Всего было поставлено 179 новых вертолетов AH-1W SuperCobras, а также 43 модернизированных AH-1T.

Позже демонстратор AH-1T + и прототип AH-1W были испытаны с новой экспериментальной композитной четырехлопастной системой несущего винта. Новая система обеспечивала лучшую производительность, снижение шума и повышенную устойчивость к боевым повреждениям. Не имея контракта с USMC, Bell разработала эту новую конструкцию для AH-1Z на собственные средства. К 1996 году морским пехотинцам снова не разрешили заказывать AH-64. Разработка морской версии Apache была бы дорогостоящей, и вполне вероятно, что корпус морской пехоты был ее единственным заказчиком. Вместо этого они подписали контракт на модернизация AH-1W превращается в AH-1Z.

В Bell AH-1Z Viper имеет несколько изменений в дизайне. Два модернизированных крыла AH-1Z стали длиннее, и в каждом из них добавлена ​​станция законцовки крыла для такой ракеты, как AIM-9 Сайдвиндер. У каждого крыла есть две другие станции для 70-мм (2,75 дюйма) ракетных блоков Hydra, или AGM-114 Hellfire счетверенная ракетная установка. Радар Longbow может быть установлен на станции на законцовке крыла. Версия AH-1W была выведена из состава морской пехоты в октябре 2020 года.

Модификации AH-64 «Апач»

Существует несколько модификаций этого вертолета.

1. AH-64A Apache – это самая первая серийная модификация, можно сказать, базовая модель машины.
2. АН-64С — это модернизированный базовый вертолет. Модернизация началась в 1992 году, в 1993 эта программа была закрыта. На нем нет РЛС Лонгбоу.
3. AH-64D «Аpache longbow» — наиболее совершенная модификация вертолета. Ее легко распознать визуально: над плоскостью вращения несущего винта установлена грибообразная антенна РЛС Лонгбоу миллиметрового диапазона. Также вертолет оборудован более мощным двигателем T700-GE-701 С. На геликоптере установлены ракеты «Хеллфайр» («выстрелил и забыл»).
4. AH-64 Sea Going Apache – модификация вертолета для ВМФ и морской пехоты, с противокорабельными ракетами.
5. WAH-64D – модификация для армии Великобритании, выпускался по лицензии. На нем установлены двигатели производства компании «Rolls Royce».

Боевой вертолет «Апач» принимал участие во многих конфликтах и всегда показывал себя с наилучшей стороны. Эта машина по праву считается одним из наиболее совершенных боевых вертолетов второго поколения. Его дебют состоялся в 1989 году, в Панаме. Потом была война в Ираке, Югославия, второе вторжение в Ирак и Афганистан.

В настоящее время этот вертолет стоит на вооружении более чем в пятнадцати странах. Ведутся переговоры о продаже машины еще нескольким заказчикам. Скорее всего, проверенный AH-64D так и останется основным ударным вертолетом армии США в ближайшие десять лет.

Видео о вертолете Апач

https://youtube.com/watch?v=uwHDZJCN8ro

https://youtube.com/watch?v=i5g53_wIfGI

Автор статьи:

Никифоров Владислав

Боевое применение

Обломки «Кобры», сбитой во время вторжения на Гренаду «Кобры» с красными звёздами на фюзеляжах имитируют воздушного противника на учениях ПВО США

• Война во Вьетнаме (1957—1975, США) — с 1967 по 1973 год, американская сторона безвозвратно потеряла около 300 вертолётов «Кобра». В 1971 году в ходе шестинедельной операции Lam Son 719 американские AH-1 уничтожили 6 и подбили 8 северовьетнамских танков, за это пришлось заплатить 26-ю сбитыми и 158-ю повреждёнными «Кобрами». «Кобры» сыграли решающую роль в боях за город Анлок весной 1972 года, уничтожив 1040 северовьетнамских солдат и 18 танков.
• Конфликт в Белуджистане (1973—1978) — пакистанская армия использовала эти вертолёты в боях против белуджийских сепаратистов.
• Ирано-курдский конфликт (1979, Иран) — 23 августа 1979 года курды огнём стрелкового оружия сбили иранский вертолёт «Кобра».
• Ирано-иракская война (1980—1988, Иран) — в сентябре 1981 года, в ходе двухдневной операции «Восьмой Имам», иракцами было сбито девять иранских вертолётов AH-1J. «Кобры» успешно использовались против бронетехники, например, только в ноябре 1982 года ими было уничтожено не менее 106 иракских танков и 70 БТР. Известны случаи, когда группам из 4 AH-1 удавалось на несколько часов остановить наступление целых иракских танковых бригад. В воздушных боях иранские «Кобры» сбили два иракских сверхзвуковых самолёта — истребитель-бомбардировщик Су-20 и истребитель МиГ-21[источник не указан 149 дней ], а также 25 вертолётов. Не менее 4 AH-1J было сбито иракскими МиГ-21 и 1 МиГ-23. К середине войны количество боеспособных иранских вертолётов AH-1 снизилось с 205 до 80-90 единиц. В «Кобре» погиб лучший иранский вертолётчик Али Акбар Широуди, в его вертолёт попал 115-мм снаряд иракского танка Т-62. 14 июля 1982 года иранская «Кобра» была сбита противотанковой ракетой «Малютка».
• Гражданская война в Ливане (Израиль) — в ходе войны было сбито три израильских «Кобры». В первом вылете против сирийской техники двумя «Кобрами» были уничтожены три танка Т-62 и один грузовик. Всего в ходе конфликта «Кобрами» уничтожены десятки единиц бронетехники, включая ряд[сколько? ] современных танков Т-72.
• Вторжение США на Гренаду (1983, США) — в ходе операции два американских AH-1T было сбито противником.
• Турецко-курдский конфликт (с 1984, Турция) — четыре турецких AH-1W было сбито курдскими повстанцами до 2011 года. 13 мая 2016 года курды с помощью ПЗРК «Игла» сбили ещё одну, пятую по счёту «Супер-Кобру», два члена экипажа было убито.
• Операция «Богомол» (1988, США) — американские «Кобры» потопили три иранских патрульных катера, при этом один AH-1T был сбит.
• Перехват 28 сентября 1988 года — два иранских вертолёта AH-1J были сбиты советскими истребителями МиГ-23, после нарушения афганской воздушной границы.
• Война в Персидском заливе (1991, США) — было задействовано 145 вертолетов, общий налет составил 8000 часов, выпущено более 1000 ПТУР, потеряно 3 AH-1F
• Миротворческая операция в Сомали (UNOSOM I, 1992—1993, США)
• Война в Афганистане (с 2001, США) — принимали ограниченное участие. С 2009 по 2012 год известно о четырёх потерянных вертолётах AH-1W.
• Иракская война (с 2003, США) — в ходе первых 25 дней операции 46 из 58 вертолётов «Кобра» КМП США получили боевые повреждения. Всего в ходе войны было потеряно не меньше 8 вертолётов AH-1W. 21 марта 2003 года американский вертолёт AH-1W ракетой случайно уничтожил американский танк M1 Abrams.
• Вазиристанская война (с 2004, Пакистан) — пакистанцы задействовали три эскадрильи вертолётов AH-1F. Множество вертолётов получили повреждения, например в октябре 2009 года огнём противника было подбито 5 «Кобр». Известно, что за всю войну было сбито 9 пакистанских вертолётов, однако были ли среди них «Кобры» неясно.
• Вторая ливанская война (2006, Израиль)

Технические характеристики (AH-1G HueyCobra) [ править ]

Данные из Иллюстрированной энциклопедии мировых современных военных самолетов, Bell AH-1 Cobra, Modern Fighting Aircraft: AH-1 Cobra

Общие характеристики

• Экипаж: 2: один пилот, один второй пилот / стрелок (КПГ)
• Длина: 53 фута (16 м), включая роторы
• Длина фюзеляжа: 44 футов 5 дюймов (13,5 м)
• Ширина: 10 футов 4 дюйма (3,15 м) укороченных крыльев
• Высота: 13 футов 6 дюймов (4,11 м)
• Пустой вес: 5,810 фунтов (2635 кг)
• Максимальный взлетный вес: 9 500 фунтов (4 309 кг)
• Силовая установка: 1 турбовальный Lycoming T53-L-13 , 1100 л.с. (820 кВт)
• Диаметр несущего винта: 13,4 м (44 фута 0 дюймов)
• Площадь несущего винта: 1520 квадратных футов (141 м 2 )
• Секция лезвия: NACA 0009.3 mod

Спектакль

• Максимальная скорость: 149 узлов (171 миль / ч, 276 км / ч)
• Никогда не превышайте скорость : 190 узлов (220 миль / ч, 350 км / ч)
• Диапазон: 310 миль (360 миль, 570 км)
• Практический потолок: 11 400 футов (3500 м)
• Скорость подъема: 1230 фут / мин (6,2 м / с)

Вооружение

• 2 × 7,62-мм (0,308 дюйма) многоствольных минигана или 2 × 40-мм гранатомета M129 , или по одному каждого в башне M28 . (Когда по одному из каждого из них устанавливали, миниган устанавливали с правой стороны башни из-за требований к питанию.)
• Ракеты 2,75 дюйма (70 мм) – 7 ракет в пусковой установке M158 или 19 ракет в пусковой установке M200
• М18 7,62 мм Пулемет стручка или подсистемы вооружения XM35 с XM195 20 мм пушкой

Операторы

Небольшое количество бывших военных вертолетов эксплуатируется гражданскими организациями для демонстрации и демонстрации, например, красный Бык.

красный Бык (Flying Bulls) TAH-1F на Берлин Темпельхоф аэропорт Бахрейн

Бахрейн ВВС

Япония

Сухопутные силы самообороны Японии

Иордания

Королевские ВВС Иордании

Кения

Кения ВВС

Пакистан

Пакистанская армия

USFS Bell 209 во время Пожары в Калифорнии в октябре 2007 г. Филиппины

Филиппинские ВВС

Южная Корея

Республика Корея Армия

Таиланд

Королевская армия Таиланда

индюк

Турецкая армия

Соединенные Штаты

• Департамент лесного хозяйства Флориды
• Лесная служба США

Бывшие операторы

Израильский AH-1F Cobra над Масада Израиль

ВВС Израиля

Испания

Испанский флот

Соединенные Штаты

• Армия США
• Департамент природных ресурсов штата Вашингтон

Многоцелевой ударный вертолет Bell AH-1 Super Cobra

В 1986 году завершилась разработка вертолета огневой поддержки АН-1W Super Cobra – модернизированного варианта вертолета АН-1Т Sea Cobra. Он обладает лучшими тактико-техническими характеристиками, большей надежностью, живучестью и достаточно мощным вооружением (за счет оснащения двумя более экономичными ГТД T700-GE-401 суммарной мощностью 3400 л. с., что на 1300 л. с. превышает мощность двигателя вертолета АН-1T «Си Кобра»). «Супер Кобра» может нести вооружение в следующих вариантах: противотанковые управляемые ракеты типов «Хеллфайр» или «Toy», четыре пусковые установки , каждая с девятнадцатью 70-мм или четырьмя 127-мм неуправляемыми авиационными ракетами, турельная установка внизу носовой части фюзеляжа с 20-мм пушкой и по одной пушке такого же калибра в контейнерах на подкрыльевых пилонах. Кроме того, впервые за рубежом этот вертолет вооружается ракетами «Сайдвиндер» AIM-9 класса «воздух-воздух» или управляемыми ракетами «Стингер» для борьбы с вертолетами противника. Продолжается совершенствование системы управления оружием вертолета и разработка для него аппаратуры ночного видения. Вариант для сухопутных сил получил обозначение AH-1Z Super Cobra. Это четырехлопастный вариант AH-1W. Первый полеты нового вертолета запланированны на 2000 год, а принятие на вооружение в 2004 году. На вертолетах будут установлены системы ночного прицеливания Night Targeting System (NTS) произведенными израильской фирмой Tamam Division of IAI, система будет интегрирована с ИК системой наведения.

Модификации вертолета

АН-1W Super Cobra – развитие вертолета АН-1Т с двумя ГТД General Electric Т700-GЕ-401 взлетной мощностью по 1212кВт; совершил первый полет 16 ноября 1983г. Первый серийный вертолет АН-1W поставлен в марте 1986г. для корпуса морской пехоты, заказавшего первоначально 44 вертолета, дополнительно заказано 30 вертолетов. Кроме того, 42 вертолета АН-1Т будут модернизированы в АН-1W. Общая стоимость программы производства и модернизации 116 вертолетов АН-1W оценивается в 1176 млн долларов, в том числе НИОКР – 16.8 млн долларов; средняя цена вертолета АН-1W около 10.1 млн долларов.

АН-1W IWS (Integrated Weapon System) – модернизация с комплексной системой вооружения. Корпус морской пехоты предлагает модернизировать 225 вертолетов АН-1J, Т и W в модификацию 1W при средней цене модернизации одного вертолета 2-3 млн долларов. Главная особенность вертолета – новая кабина экипажа с усовершенствованной ЭВМ, цифровой картой и цветными многоцелевыми дисплеями для уменьшения загрузки летчика.

АН-1BW – модификация АН-1W с четырехлопастным несущим винтом и втулкой «тип 680″ от вертолета Bell 412. Хорда лопастей 0.63 м; две лопасти могут складываться. Совершил первый полет 24 января 1989 г. Взлетная масса увеличена до 7620 кг, непревышаемая скорость до 370 км/ч, максимальная скорость до 315 км/ч, максимальная крейсерская скорость до 297 км/ч.

АН-1W Venom – развитие вертолета АН-1ВW в соответствии с требованиями к боевому вертолету для вооруженных сил Великобритании. Снабжен вооружением для эксплуатации в условиях плохой видимости, ночью и для автономной навигации.

Основные тактико-технические характеристики

• Год принятия на вооружение – 1975
• Диаметр главного винта – 14,63 м
• Диаметр хвостового винта – 2,97 м
• Длина – 13,87 м
• Высота – 4,32 м
• Масса, кг
  • – пустого – 5533
  • – максимальная взлетная – 7670

• Внутренние топливо – 1250 кг
• ПТБ – 2 х 380 л
• Тип двигателя – 2 ГТД General Electric T700-GE-401
• Мощность – 2 х 1640 л.с.
• Максимальная скорость – 389 км/ч
• Крейсерская скорость – 274 км/ч
• Дальность действия – 648 км
• Скороподъемность – 530 м/мин
• Практический потолок – 5500 м
• Статический потолок – 4950 м
• Экипаж – 2 чел

Вооружение

• 1 20-мм трехствольная пушка M197 Vulcan с 750 патронами.
• Боевая нагрузка – 1775 кг на 4 узлах подвески: 8(2х4) ПТУР BGM-71 TOW или 16(2х8) AGM-114 Hellfire, 4 ПУ LAU-61A, LAU-68A/A, LAU-68A, LAU-68B/A, LAU-69 c 70-мм НУР или 127-мм рективные бомбы Zuni.
• Возможна установка: 4 УР «воздух-поверхность» AGM-65 Maverick, 4 противолокационных УР Sidearm, 2 бомбды CBU-55B, 4 ПУ LAU-7 c УР «воздух-воздух» AIM-92 Stinger или AIM-9L Sidewinder, 4 контейнера M18E1 с 7.62-мм шестиствольным пулеметом M134 Minigun и 2000 патронов 2 40-мм гранатомета М118.

Модификации вертолета Кобра

С одним двигателем

Белл 209

Оригинальный прототип AH-1G с выдвижными салазками. Эта модель также используется FAA для гражданской регистрации бывших американских вертолетов AH-1, используемых в пожаротушении.

AH-1G HueyCobra

Первоначальная боевая модель 1966 года для армии США с одним турбовальным двигателем Avco Lycoming T53-13 мощностью 1 400 кВт (1000 кВт).

JAH-1G HueyCobra

Единичный вертолет для испытаний вооружений, включая ракеты Hellfire и многоствольную пушку.

TH-1G HueyCobra

Тренажер двухместного двойного управления.

Z.14 HueyCobra

Испанский флот приобрел восемь новых самолетов AH-1G, обозначив их как тип «Z-14».Они были оснащены 20-мм пушкой M35 и использовались для поддержки прибрежных патрульных катеров. Четыре из них были потеряны в результате несчастных случаев. Остальные вертолеты были сняты с эксплуатации в 1985 году.

YAH-1Q

Восемь AH-1G с телескопическим прицелом XM26 (TSU) и двумя пусковыми установками M56 TOW 4-pack.

AH-1Q HueyCobra

Оснащен M65 TOW/Cobra противотанковой системой, телескопическим прицелом M65 (TSU) и прицелом M73 Reflex. Все будущие версии будут оснащены TSU и будут оборудованы противотанковой системой TOW.

YAH-1R

AH-1G с двигателем T53-L-703 без системы TOW.

YAH-1S

Улучшенная модель AH-1Q с TOW.

AH-1S

Базовая модель AH-1S — это AH-1Q, модернизированный турбовальным двигателем T53-L-703 мощностью 1,8 тыс. л.с. (1,300 кВт). AH-1S также упоминается как «Улучшенный AH-1S», «AH-1S Modified» или «AH-1S (MOD)» до 1988 года. (До 1988 года все модернизированные вертолеты именовались как AH-1S.)

QAH-1S

Целевое преобразование AH-1S компанией Bell-Bristol Aerospace в рамках совместной программы развития США и Канады началось в 1994 году. Honeywell дополнительно модифицировала QAH-1S в Hokum-X, установив системы и оборудование, чтобы позволить имитировать русский Камов Ка-50. Три Хокум-Х были завершены с 1998-2001 годов.

AH-1P

Это сто произведенных вертолетов с композитными роторами, кабиной с плоским стеклянным стеклом и улучшенной компоновкой во время бреющего полета. AH-1P также упоминается как «Изделие AH-1S» или «AH-1S (PROD)» до 1988 года. Эти усовершенствования рассматриваются как первый шаг программы обновления AH-1S.

AH-1E

Это 98 вертолетов с усовершенствованной системой вооружения, с подсистемой вооружения M97A1, с трехствольной пушкой M197 20 мм. AH-1E также известен как «Upgunned AH-1S» или «AH-1S (ECAS)» до 1988 года. Эти улучшения рассматриваются как 2 шаг программы обновления AH-1S. Геликоптер AH-1E оснащен системой управления ракетным огнем M147 (RMS) для стрельбы ракетами 2,75 дюйма (70 мм).

AH-1F

Это 143 произведенных и 387 усовершенствованных AH-1G Кобра. AH-1F включает 1 и 2 этапы «апгрейда» в AH-1S. В нем также были произведены улучшения 3-го уровня: головной дисплей, лазерный дальномер, инфракрасная система установки помех для маскировки выхлопов двигателя и подсистема воздушных данных M143 . AH-1F также известен под названием  как «модернизированный AH-1S», «модернизированная кобра AH-1S» или «AH-1S (MC)» до 1988 года.

Модель 249

Экспериментальная версия вертолета-тренажера, оснащенная четырёхлопастной роторной системой, увеличенным двигателем и экспериментальным оборудованием, включая ракеты Hellfire.

Bell 309 KingCobra

Экспериментальная всепогодная версия, построенная на одномоторных двигателях AH-1G и двухмоторных двигателях AH-1J. Было выпущено два экземпляра 309; первый был оснащен двигателем PW & C T400-CP-400 Twin-Pac, а второй был оснащен двигателем Lycoming T-55-L-7C.

Дизайн и развитие

AH-1 Cobra был разработан в середине 1960-х годов как временный боевой вертолет для армии США для использования во время войны во Вьетнаме . Cobra использовала проверенные трансмиссию, роторную систему и турбовальный двигатель T53 от UH-1 “Huey” . К июню 1967 года был доставлен первый AH-1G HueyCobras. В период с 1967 по 1973 год компания Bell построила 1116 самолетов AH-1G для армии США, а Cobras наработали более миллиона часов во Вьетнаме.

Корпус морской пехоты США был очень заинтересован в AH-1G Cobra, но он предпочел двухмоторную версию для повышения безопасности операций над водой, а также хотел более мощное орудие, установленное на башне. Сначала министерство обороны отказалось предоставить морпехам двухмоторную версию Cobra, полагая, что общность с армейскими AH-1G перевешивает преимущества установки другого двигателя. Однако морские пехотинцы выиграли и в мае 1968 года заключили с Bell контракт на поставку 49 двухмоторных AH-1J SeaCobras. В качестве временной меры армия США передала морской пехоте 38 самолетов AH-1G в 1969 году. AH-1J также получил более мощная орудийная башня. Он отличался трехствольной 20-мм пушкой XM197 на базе шестиствольной пушки M61 Vulcan .

AH-1T Sea Cobra запускается с десантного корабля Iwo Jima .

Корпус морской пехоты потребовал от Cobra большей грузоподъемности при высоких температурах в 1970-х годах. Bell использовала системы модели 309 для разработки AH-1T. Эта версия имела удлиненную хвостовую балку и фюзеляж с модернизированной трансмиссией и двигателями от 309. Белл разработал AH-1T, чтобы он был более надежным и простым в обслуживании в полевых условиях. Версия получила полную возможность ракеты TOW с системой целеуказания и другими датчиками. Усовершенствованная версия, известная как AH-1T + с более мощными двигателями T700-GE-700 и усовершенствованной авионикой, была предложена Ирану в конце 1970-х годов, но свержение иранского шаха привело к отмене продажи.

В начале 1980-х годов Корпус морской пехоты США искал новый военно-морской вертолет, но в 1981 году Конгресс отказал ему в финансировании покупки AH-64 Apache . Морские пехотинцы, в свою очередь, преследовали более мощную версию AH-1T. Другие изменения включали модифицированные системы управления огнем, позволяющие нести и стрелять ракетами AIM-9 Sidewinder и AGM-114 Hellfire . Новая версия финансировалась Конгрессом и получила обозначение AH-1W. Всего было поставлено 179 новых вертолетов AH-1W SuperCobras и 43 модернизированных AH-1T.

Позже демонстратор AH-1T + и прототип AH-1W были испытаны с новой экспериментальной системой несущего винта из композитных материалов с четырьмя лопастями. Новая система обеспечивала лучшую производительность, пониженный уровень шума и повышенную устойчивость к боевым повреждениям. Не имея контракта с USMC, Bell разработала эту новую конструкцию в AH-1Z на собственные средства. К 1996 году морским пехотинцам снова не разрешили заказывать AH-64. Разработка морской версии Apache была бы дорогостоящей, и вполне вероятно, что корпус морской пехоты был ее единственным заказчиком. Вместо этого они подписали контракт на модернизацию AH-1W до AH-1Z.

Viper Bell AH-1Z включает в себя несколько конструктивных изменений. Два модернизированных крыла AH-1Z стали длиннее, и в каждом из них добавлена ​​станция законцовки крыла для такой ракеты, как AIM-9 Sidewinder . У каждого крыла есть две другие станции для 70-мм (2,75 дюйма) ракетных блоков Hydra или четырехгранной ракетной установки AGM-114 Hellfire . Радар Longbow может быть установлен на станции на законцовке крыла. Версия AH-1W была выведена из состава морской пехоты в октябре 2020 года.
