Технические характеристики автоматов МП-38 и МП-40

Применение MP 38/40. Оружие вермахта или трофейное оружие партизан? Послевоенная судьба

Данное оружие крайне широко использовалась как сателлитами фашистской Германии, так и ней самой в годы Второй мировой войны. В 1940 году пистолет-пулемет по приказу ОКХ был принят на вооружение в качестве основного индивидуального стрелкового оружия младшего офицерского состава пехотных войск, танкистов, водителей бронетранспортных средств и других войск.

Боец Роза Качар НОАЮ с трофейным MP 40

Ввиду того, что ППШ был более громоздким чем MP 40, то последний пользовался хорошим спросом среди советского движения партизан и подполья. Плюсом его так же было возможность применения глушителей.

Кроме советского подполья пистолет-пулемет активно использовался частями французского движения сопротивления «Маки», польскими харцерами, югославскими партизанами.

После окончания Второй мировой войны данное оружие не предалось забвению, а еще очень долго выпускалось и активно использовалось в различных вооруженных конфликтах. В самой же Германии про МП 40 постарались забыть ввиду того, что это было оружие времен Третьего Рейха.

Советские партизаны с MP 40

Пистолет-пулемет состоял на вооружении армии Норвегии до 1990 года, армии Венгрии, вооруженных сил Югославии — до конца 1950-х годов вооруженных сил Турции — до конца 1980-х годов; во Франции состоял на вооружении армии, полиции и Французского иностранного легиона. В Англии оружие применялось спецназом SAS до 1970-х годов.

Массовое применение оружия всеми вооруженными сторонами конфликта было в ходе войны за независимость Вьетнама. Состоял на вооружении армии Израиля до 1970-х годов, активно использовался в ходе арабо-израильских войн.

Полковник Лапшов с MP 40

Оружие применялось в ходе войны за независимость Алжира, при проведении серии войн Ирака и Ирана. Морская пехота США и ВДВ применяли оружие в ходе войны во Вьетнаме, Корее.

Оружие использовалось или выпускалось в Китае, Пакистане, Афганистане, Египте, Португалии, Палестине, Ирландии, Хорватии, Чечне.

Такое множественное

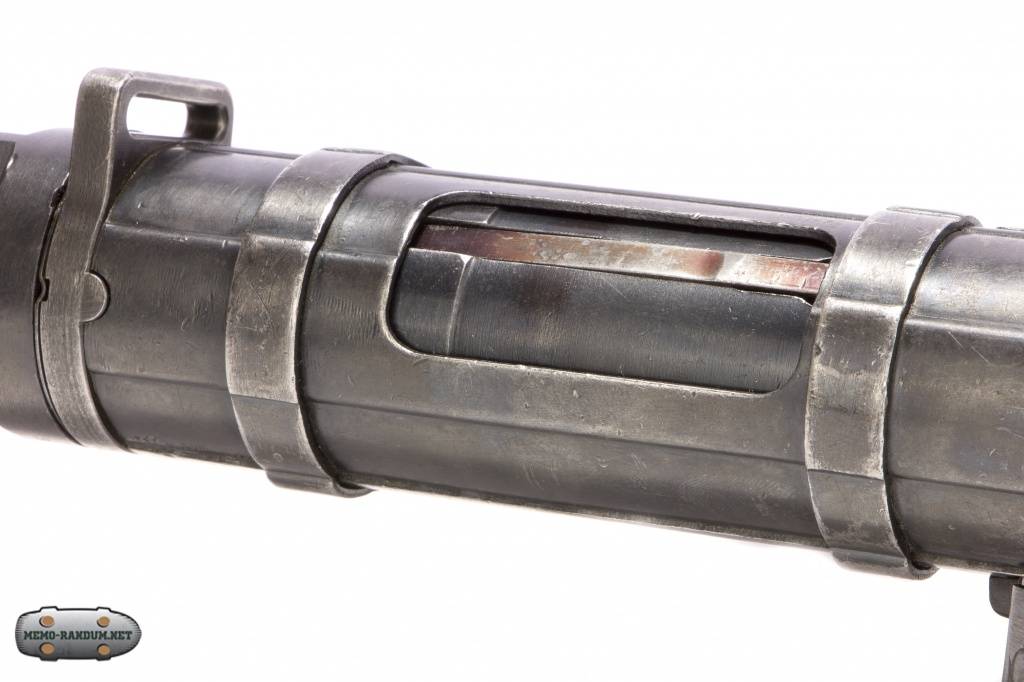

Ручка взвода раннего образца

Очевидно, при выпуске с завода данный пистолет-пулемет имел затвор с ручкой взвода раннего образца, обычным крючком. Но вскоре из частей стали поступать жалобы на самопроизвольные выстрелы при спешивании с техники, прыжках с борта автомобиля и т.д. Массивный затвор по инерции откатывался назад и досылая патрон мог произвести нештатный выстрел. В начале оружие снабжали специальной кожаной петлей надевавшейся на ствол и другим концом на ручку взвода исключая ее ход, но впоследствии было решено добавить на ручку специальный колпачок задвигавшийся внутрь как у автомата ППШ. Все новые пистолет-пулеметы уже с завода имели данное усовершенствование а те что уже были в войсках (MP-40 и MP-38) было предписано в полевых условиях снабдить новым типом предохранителя. На представленном образце пропил под предохранитель выглядит несколько грубовато, указывая на подобный ремонт. Образцы, каким-то образом избежавшие данный “ремонт” имеют огромную коллекционную ценность.

Технические характеристики MP-40

Чтобы получше познакомиться с пневматическим пистолетом-пулеметом, достаточно просто внимательно изучить его оружейный паспорт. В разделе «технические характеристики» имеется таблица, в которой перечислены основные боевые возможности, а также другие детали модели:

Характеристика	Параметр
Калибр	4,5 мм
Длина ствола	255 мм
Тип ствола	гладкоствольный
Тип боеприпаса	шарики ВВ
Емкость магазина	50
Скорость выстрела	до 140 м/с
Темп стрельбы	285 выстрелов в минуту
Мощность	3 Дж
Прицел	мушка, целик
Энергетический источник	газовый баллон
Вес	3500 грамм

Глядя на технические характеристики МП-40, сразу же удается понять, что главное предназначение оружия – не охота или тренировочная стрельба по мишеням на дальних дистанциях, а страйкбол. Мощность дульной энергии не превышает 3 Дж, а начальная скорость пули составляет 110 м/с – благодаря этим показателям можно смело утверждать, что модель отличается низкой травмоопасностью. Кроме того, автомат обладает внушительной скорострельностью и большим объемом магазина, что также актуально для любителя тактических военных игр.

Теперь поговорим о еще одном, не менее важном аспекте, глядя на технические характеристики пистолета-пулемета. Оружие не обладает 11-ти миллиметровой прицельной планкой «ласточкин хвост» или 22-х миллиметровым креплением Пикатинни

Из-за этого возможность проведения модернизации сильно ограничена. Это может не понравиться некоторым страйкболистам, предпочитающим обвешивать свое оружие оптикой, коллиматорами, ЛЦУ или тактическими фонарями. Однако не стоит забывать что главное достоинство модели – это ее внешний вид, который не рекомендуется менять.

Появление МР-40

Все это настолько снизило темпы выпуска, что к началу ВМВ на вооружении нацистов стояло менее девяти тысяч этих пистолет-пулеметов. Из-за этого в середине 1940 года компания получила приказ о модернизации оружия, которая бы позволила поднять его технологичность до приемлемой. Фольмер с задачей справился. Во-первых, была все же отработана и налажена технология холодной штамповки ствольной коробки, детали из дефицитного алюминия заменили на стальные.

Именно так появился автомат МП-40, который сразу был запущен в массовое производство. Как странно, но даже в военное время выпускался и МР-40, и его предок, МР-38. Считается, что в период с 1940 по 1945 года было выпущено около полутора миллионов единиц (скорее всего, не более 1,3 млн). Так что о поголовном вооружении немецкой пехоты этим оружием можно забыть: автоматами был вооружен едва ли каждый десятый.

Патрон – стандартный 9х19 «Парабеллум», который сегодня стал де-факто стандартом как для пистолетов, так и для пистолет-пулеметов во всем мире. Заметим, что специально для автоматов в нацистской Германии выпускали особые патроны с увеличенной навеской пороха и пулей, обладавшей лучшим пробивающим и запреградным действием. Использовать их в пистолетах настоятельно не рекомендовалось, так как в результате оружие быстро изнашивалось.

Устройство

Модель МП-40 отличается наличием усиленного гирбокса третьего поколения GEN 3. Данный элемент полностью изготовлен из металла. Гирбокс состоит из электрического мотора, шестеренок, поршня и цилиндра. Все эти элементы пневматической системы обеспечивают нормальное функционирование оружия.

Отдельного внимания заслуживает мощный мотор с максимальным количеством оборотов. Дополнительно он комплектуется устройством хоп-апа, благодаря которому снаряду в момент выстрела придается дополнительная подъемная сила.

У основания ствола есть небольшое окно, через которого внутрь него опускается резиновый валик. Проходя через эту систему, шар получает дополнительное вращение за счет трения о резину. Вследствие того, что диаметр ствола несколько шире диаметра шара, снаряд не прекращается вращаться.

Под стволом оружия конструктивно предусмотрен небольшой прилив. Данный момент выполняет роль упора и позволяет вести динамичную стрельбу. Ударник отличается наличием пневматического демпфера отката, благодаря которому пользователь может замедлять первоначальный темп стрельбы. В качестве стандартных прицельных приспособлений используется перекидной целик и мушка в кольцевом намушнике.

Достоинства и недостатки модели

Несмотря на то, что пневматический автомат МП-40 «Шмайсер» пользуется достаточно большой популярностью, владельцы все равно не устают напоминать производителю о недостатках модели. Нельзя сказать, что пистолет-пулемет плох (плюсы полностью перекрывают минусы), однако если покопаться в устройстве и ТТХ более подробно, то можно обнаружить следующие особенности:

Преимущества	Недостатки
Внешний вид (пневматический «Шмайсер является точной копией легендарного немецкого МП-40)	Цена (вряд ли хоть в каком-то магазине ценник на пистолет-пулемет будет составлять меньше 30 тысяч рублей)
Простота (она тут во всем начиная от эксплуатации и заканчивая разборкой оружия и проведением ремонта)	Отдача (обратная сторона медали высокой скорострельности – на повышенном темпе огня разброс пуль слишком большой)
Присутствие принципиально новых систем, которые отлично сочетаются с конструкцией «Шмайсера»	Отсутствие возможностей для модернизации (попросту некуда крепить обвес)
Одно из лучших оружий для страйкбола (хорошее сочетание скорострельности со скоростью пули)	Узкая направленность (без модернизации энергетического источника не удастся использовать оружие на охоте)

Если будущего владельца не пугают описанные недостатки, то можно смело приобретать модель – каких-либо сюрпризов в дальнейшем она не принесет. Однако даже если какая-то из отрицательных сторон вам не нравится, то всегда можно попробовать исправить ее в домашних условиях. К примеру, проблему с нехваткой мощности для охоты легко компенсировать заменой газового баллона и креплением нескольких прокладок.

MP.38 MP.40

Пистолет-пулемет MP.38.

Пистолет-пулемет MP.40.

Пистолет-пулемет MP.40 с разложенным прикладом.

Пистолет-пулемет MP.40-II со сдвоенным приемником магазинов (см. врезку слева).

Характеристики

Характеристика	Значение
Тип автоматики	ручная перезарядка
Тип УСМ	sa
Длина, мм	833
Длина со сложенным прикладом, мм	630
Вес без патронов, кг	4.03
Вес с патронами, кг	4.7
Емкость магазина, патронов	32
Темп стрельбы, выстрелов/мин	400-500

Пистолет-пулемет MP.38, часто ошибочно именуемый «Шмайсер», был разработаны немецким конструктором Фольмером на фирме Эрма (ERMA Werke), по заказу командования ВС Германии и поступили на вооружение Вермахта в 1938 году. В основу конструкции нового пистолета-пулемета лег экспериментальный образец ERMA MP 36, созданный в 1936 году на базе пистолета-пулемета ERMA EMP и отличавшийся от него новой компоновкой с пистолетной рукояткой, складным прикладом и нижним креплением магазина. Изначально они предназначались для вооружения десантников и экипажей боевых машин, однако в дальнейшем поступали на вооружение и в пехотные подразделения Вермахта и СС. Пистолет-пулемет MP.38 оказался довольно удачным, однако его производство обходилось слишком дорого (в силу широкого использования фрезерованных деталей) и потому уже в 1940м году был разработан и принят на вооружение пистолет-пулемет MP.40, в производстве которого широко использовались штамповка из стального листа. Всего за годы войны было выпущено свыше 1.2 миллиона штук пистолетов пулеметов MP.40. Интересно, что после войны в самой Германии эти пистолеты-пулеметы более не использовались, зато они еще долго оставались на вооружении армий Австрии и Норвегии.

Пистолет-пулемет MP.38 имеет автоматику на основе свободного затвора. Огонь ведется с открытого затвора. Предохранительные приспособления простейшие — фигурный вырез в ствольной коробке, куда заводится рукоятка затвора для его (затвора) фиксации в заднем положении. Начиная с поздних вариантов MP.38 и на большинстве MP.40 рукоятка затвора была подвижной в поперечной плоскости, и позволяла фиксировать затвор еще и в переднем положении путем вдвигания ее в сторону оси оружия. Возвратно-боевая пружина цилиндрическая, заключена в телескопический кожух для защиты от грязи. В конструкцию ударника встроен пневматический демпфер отката, выполняющий роль замедлителя темпа стрельбы. В результате оружие становится довольно хорошо управляемым. Под стволом выполнен специальный прилив, выполняющий роль упора при стрельбе из бронетранспортеров и другой техники. Приклад металлический, складной вниз. Прицельные приспособления включают мушку в кольцевом намушнике и перекидной целик для дальностей 100 и 200 метров. Питание патронами осуществлялось из прямых коробчатых магазинов с двухрядным расположением патронов и выходом патронов в один ряд. В середине войны для повышения огневой мощи на заводе Steyr в Австрии, производившем для немцев MP.40, были разработаны варианты MP.40-I и MP.40-II, имевшие сдвоенный приемник магазинов, вмещавший два магазина. Приемник имел возможность поперечного перемещения в оружии, так что после израсходования патронов в одном штатном магазине стрелок одним движением перемещал второй магазин в рабочее положение и мог продолжать огонь. Емкость патронов в оружии удвоилась (с 32 до 64 патронов) однако подвижный приемник магазинов стал причиной частых задержек из-за загрязнения, и выпуск MP.40-II был весьма небольшим.

К достоинствам системы можно отнести хорошую управляемость оружия и невысокий темп стрельбы, компактность и маневренность оружия. К недостаткам относятся отсутствие цевья или кожуха ствола, что приводило к ожогам рук о ствол при интенсивной стрельбе, и меньшая, по сравнению с советскими образцами (ППШ, ППС) эффективная дальность стрельбы. Отчасти неудачным было расположение рукоятки затвора — пи ношении оружия в положении «на грудь» рукоятка норовила ударить носившего по ребрам. Магазины с выходом патронов в один ряд были не слишком надежны и требовали значительных усилий для заряжания, в силу чего оружие комплектовалось специальным прибором для снаряжения магазинов.

Виды пистолетов для страйкбола

Пистолет для страйкбола выпускают нескольких видов, все они различаются между собой – имеют свои плюсы и минусы. Прежде чем купить какую-то из моделей, целесообразно ознакомиться более подробно со всеми видами этого оружия.

Электропистолеты (AEP)

Этот вид считается довольно слабым в своей категории. В отличие от электроавтоматов, в небольшие размеры пистолета затруднительно установить комплектацию, которая смогла бы дать соответствующую высокую мощность. Движение осуществляется за счет работы редуктора с электродвигателем от аккумулятора, который расположен под имитацией затвора. Данный вид отлично подходит:

для ознакомления и тренировки новичков;
для стрельбы на коротких дистанциях;
для использования в закрытых тирах, на небольших площадках.

Если в приоритете выбора мощность, то данный вариант оружия не подойдет. Но скорострельность у этого вида лучше других, благодаря гирбоксу, установленному внутри. Также возможен и автоматический режим стрельбы – очередью. Необходимо только заряжать батарею и стрелять.

Спринговые пистолеты для страйкбола

Пистолет в своей конструкции имеет пружинный механизм. От него зависит, какая будет мощность и соответственно скорость выстрела. При перезарядке спринговой модели или совершении из нее выстрела, ощущаются существенные минусы.

Это не совсем удобно при использовании на игровом поле, особенно новичкам, теряются лишние секунды. После каждого выстрела пистолета снова взводится затворная рама. Но мощность у этой конструкции может быть на порядок выше — до 60 м/с. Плюсом же являются:

возможность использования в игровых действиях, применяя как автономную единицу в качестве «последнего шанса»;
самый дешевый пистолет из всех;
не требуется источников энергии.

Но из-за постоянного взвода затвора после выстрела скорострельность у модели низкая.

Газовые пистолеты с отдачей (GBB)

Огромное количество пистолетов для страйкбола газовые. Они имеют свои различия по мощности, конструкции и типу.

Мощность может быть меньше или больше в зависимости от типа газа, который используется. В пистолете может использоваться газ в двух вариантах.

На грингазе

Газ различных смесей и марок, заправляется в резервуар магазина привода оружия. Его состав в основном – бутан, пропан, смазки и другие элементы. При полном расходовании запаса снова заправляют магазин или меняют его на новый. Минусом можно считать:

необходимость носить с собой газовые баллоны на подзарядку, которые весят от 600 до 1000 гр;
при минусовых температурах этот газ не пригоден для работы.

Но именно газовые пистолеты на грингазе имеют достойные плюсы:

очень высокую копийность, обычно они металлические и с имитацией отдачи, а во время стрельбы это выглядит очень эффектно, натурально;
антуражный вариант, ощущение реального оружия, сильные эмоции;
более экономичны, меньше расхода газа в сравнении СО2;
хороший показатель мощности выстрелов до 100 м/с.

Газы более высокого давления дают сильную скорость, но способствуют износу механизмов.

На углекислом газе

Применяется углекислый газ СО2 в баллонах объемом до 12 гр., они вставляются в рукоять (при несъемном магазине) пистолета или снизу в магазин. После израсходования запаса газа вынимают использованный баллончик и вставляют новый, или меняют магазин.

Преимущества очевидны:

повышенная надежность;
более простая конструкция в сравнении с грингазовыми модификациями;
возможность использования при минусовой температуре;
металлические детали и подвижный затвор;
отличный показатель мощности выстрелов до 120 м/с – как у полноценного привода;

К минусам относят меньшую антуражность в сравнении с оружием на грингазе. Чтобы уместить баллончик с СО2, в некоторых моделях делают магазин с увеличенной «пяткой».

Пистолеты без отдачи (NBB)

Принципиальное отличие пистолета от моделей с отдачей – отсутствие имитации отдачи затвора. Именно на это действие в оружии с отдачей тратится часть энергии, которая не получает пуля при выходе из ствола. Пистолет без отдачи гарантирует:

более дальний полет пули;
точность прицеливания и попадания до десятка пуль к ряду;
большую мощность до 130-135 м/с.

Сборка и разборка оружия

Для того, чтобы произвести разборку оружия необходимо провести следующие манипуляции:

Первым делом отсоединяем магазин пистолета-пулемета.
Оттягиваем вниз стопорный болт за пуговку. Далее вращаем его на четверть оборота влево или вправо.
Берем оружие за горловину магазина и пистолетную рукоятку и вращаем их относительно друг друга против часовой стрелки. Спусковой крючок в этот момент должен быть нажат. Далее отделяем ствольную коробку вместе с горловиной и стволом, потянув ее вперед.
Производим извлечение затвора из ствольной коробки.

Немецкий солдат чистит MP-40 Сборку оружия проводим в обратном порядке.

Влияние на оружейников других стран

Ничто, пожалуй, не служит мерилом качества оружия так, как желание производить его копии в разных странах. И здесь обоим соперникам есть чем «гордиться» — в послевоенное время оружейники Европы и Азии с удовольствием копировали и MP-40, и ППС-43. Так, французы сделали свою версию MP-40 под названием Hotchkiss Universal, а бельгийцы — Vigneron M2.

Vigneron M2. Фото: wikipedia.org

Пистолет-пулемет Судаева стали копировать еще во время Второй мировой — например, в Третьем рейхе выпускали свою версию под названием MP-709. В свою очередь, познакомившись с устройством ППС-43, в Финляндии, на родине знаменитого «Суоми», представители компании Tikkakoski Оу решили, что конструкция Судаева нравится им больше и сделали свою версию — в том числе под барабанный магазин от того же «Суоми» и патрон 9×19 Parabellum. Конструкция получила название m/44.

А когда владельца контрольного пакета Tikkakoski Оу, немца Вилли Дауса после войны «попросили» из Финляндии, он осел в Испании и продолжил производить «судаев» под названием Dux 53. Им вооружались, например, полицейские Западной Германии.

Фото: wikipedia.org

Также ППС делали в Польше и Китае, но это были все-таки страны-союзники СССР, так что, возможно, в выборе этого оружия имели место политические мотивы. Поэтому справедливо будет признать за моделями равенство.

История

Последовательный немецкий «гений» не дремал никогда. Помимо Шмайсера разработками автоматического оружия занимались и другие конструкторы.

В двадцатых годах прошлого века не менее амбициозный конструктор Генрих Фольмер, изучив творения Хьюго, придумал модель пистолета-пулемёта с дисковым магазином подачи патронов и деревянной рукоятью. Так в 1926 году появилась на свет модель VMP-1926.

Продолжая разработки, Фольмер внедрял новые модели, меняя конструкционные особенности механизма подачи патронов, совершенствуя ложе и приклад. Продукция пошла на продажу в страны Европы (даже в Швецию).

Проекты конструктора выкупила фирма «Эрма», вскоре, под своей маркой выпустив автомат EMP (1932), что расшифровывалось, как Erma Maschinenpistole.

Тем временем на дворе стоял 1933 год, растущую армию Германии надо было вооружать современным оружием.

Через ряд промежуточных моделей (в частности EMP-36) на свет появился MP-38. Рождался он в серьезных муках – были изменены параметры модели. Убрали все деревянные части. Приклад стал металлическим складным, магазин переехал вниз.

В 1938 году фирма «Эрма» начала серийный выпуск пистолето-пулеметов. Но, несмотря на это к 1939 году на склады поступило всего около 9000 Maschinenpistole-38.

Переднюю рукоять сменил коробчатый магазин на 32 патрона. С этим оружием Третий рейх и начал свой блицкриг.

Полностью металлическая консрукция с бакелитовым цевьем и пистолетной рукоятью. Только автоматический огонь, темп стрельбы искусственно снижался кожухом телескопической конструкции, в котором размещалась возвратная пружина.

Но тем не менее это оружие требовало значительных трудозатрат при произвдстве. Это исходило из значительного количества фрезерных и токарных работ при его производстве. По этой причине была принята попытка усовершенствования оружия, точнее его упрощения в технологическом плане.

Пришло время MP-40. Опытная партия появилась на свет в конце 1939 года. Заводы Штейр, «Эрма» и Хэнель (чуть позже) стали производить исключительно МР-40 из-за более высокой технологичности, дешевизны и простоты в изготовлении.

Мощности на пике достигали до 10 тысяч автоматов за месяц. В период с 1940 по 1944 годы немецкая промышленность выпустила около 707 тысяч пистолетов-пулеметов MP-40.

Новым автоматическим оружием в основном вооружались десантные подразделения и спецвойска. Затем уже офицеры, экипажи бронетехники, расчёты артиллерийских орудий водители военного транспорта.

К середине 1941 года (перед нападением на СССР) вермахт имел на вооружении примерно 240 тысяч автоматов МР -38/40. Но уже в 42-43 годах в германскую армию поставили более 450 тысяч автоматов, что говорит о росте производства этого типа оружия.

Что было вполне оправдано, учитывая что пистолет-пулемет несмотря на ряд недостатков показал себя достаточно мощным и необходимым оружием в изменившихся условиях боя.

К 1944 году производство МР-40 было свёрнуто, немецкая промышленность перешла на изготовление нового творения Хьюго Шмайсера – и итальянских пистолетов-пулеметов Beretta M38A/42 (из-за простоты производства), получивших немецкую маркировку МР – 738 (i). Всего их было выпущено около 150 тысяч штук.

Специально для пехотных частей, Шмайсер предложил пистолет-пулемет МР-41 с деревянным ложем и прикладом, этот вариант был более удобен для рукопашной, кроме того при фиксированном прикладе возрастала и точность стрельбы.

Но, Управление вооружений Германии этот пистолет-пулемет не заинтересовал. Завод Хенель выпустил около 28 тысяч экземпляров по заказу румынской армии.

В 1943 году была разработана модификация МР40 – МР40/L с двумя магазинами, но в серийное производство она не пошла из-за тяжести и чувствительности к загрязнению.

Технические характеристики автомата Шмайсер (ТТХ МП 40)

Как видно из таблицы, основные технические характеристики автомата Шмайсер (МП 38 и МП 40) абсолютно идентичны. Более того, существует мнение, что по ТТХ МП 40 — это тот же МП 38, но адаптированный для упрощённого производства в условиях военного времени.

Сравнительная таблица

Система

Принцип действия системы МР 38/40 — инерционный, с так называемым свободным затвором. Автоматика работы и досылание в канал ствола очередного патрона обеспечивается инерцией отката затвора после выстрела. Данный тип конструкции имел положительные моменты (упрощённый технологический процесс изготовления) и отрицательные характеристики МП 40 (низкий темп стрельбы).

Впрочем, низкая скорострельность МП 40 Шмайсер обеспечивала отменную кучность и позволила, упростив конструкцию, отказаться от режима одиночного огня — стрелявший мог, управляя спусковым крючком, легко отсекать из очереди два, три, а то и один выстрел.

Составные части

Ствол.
Ствольная коробка с размещенными в ней затвором и возвратной пружиной.
Спусковая коробка с размещенным в ней спусковым механизмом.
Пистолетная рукоять.
Приклад — складывающийся плечевой упор.
Магазин.

Питание

Питание патронами производилось из прямоугольного магазина, вставлявшегося в приёмник ствольной коробки. Применялся 9х19 мм пистолетный патрон («Pistolenpatronen 08» по германской классификации).

Порядок неполной разборки и сборки

Неполная разборка производится стрелком согласно наставлениям для чистки оружия и осмотра его состояния. Полная разборка обычно выполняется специалистами в ремонтных мастерских.

Следует убедиться, что оружие разряжено, в канале ствола не осталось ранее досланного патрона. (Отсоединить магазин, передёрнуть затвор, нажать на спуск).

Вытянуть стопорный штифт, расположенный рядом с приемником магазина, повернуть его на четверть оборота. Откинуть плечевой упор приклада.
Удерживать левой рукой ствол или приёмник, а правой рукой пистолетную рукоятку спусковой коробки, нажав на спусковой крючок. Одновременно развернуть спусковую коробку против часовой стрелки и отделить её от ствольной коробки, вытянув в продольном направлении.

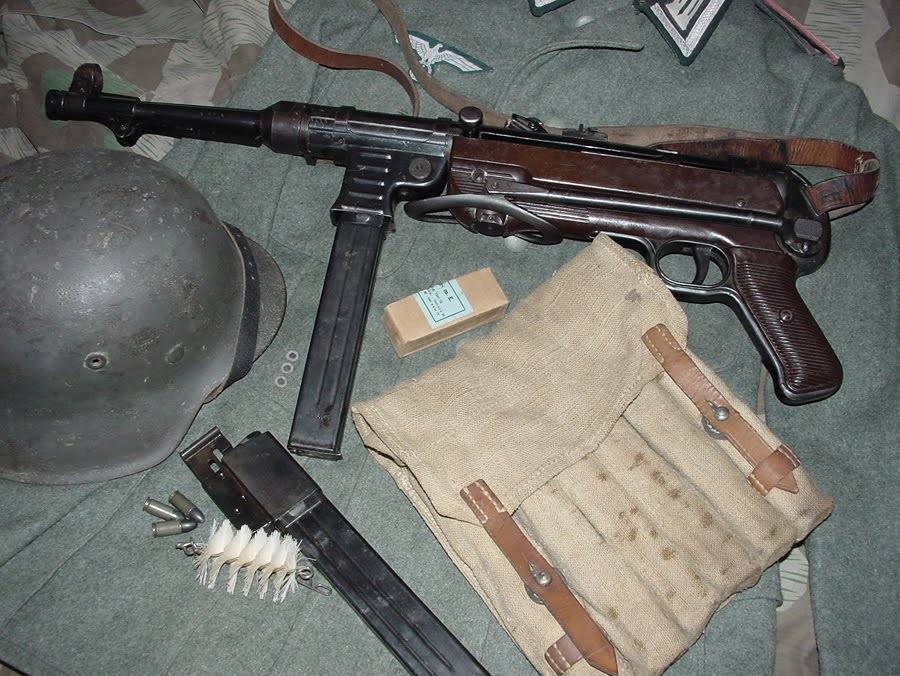

Немецкий пистолет-пулемет MP 40

Остаётся вынуть из ствольной коробки телескопическую возвратную пружину с ударником и затвор.

Сборка mp 38 40 производится в обратном порядке

Дополнительные приспособления

Шесть магазинов и специальный механизм для заполнения магазинов патронами переносились в брезентовой сумке. Иногда использовался крепившийся к поясному ремню картридж с четырьмя магазинами. К каждому пистолету — пулемёту прилагался небольшой комплект для чистки.

Оригинальные аксессуары ПП МП 40

Эксплуатация и боевое применение

В начале Второй мировой войны подавляющее большинство немецких солдат были вооружены карабином Маузер 98k, а не MP 40, хотя оба считались стандартным оружием пехотинца.

Однако дальнейший ход событий выявил превосходство советской тактики, особенно в ходе Сталинградской битвы, когда подразделения Красной Армии, полностью вооруженные автоматами, превосходили своих немецких оппонентов в ближнем бою, и особенно в городских условиях.

Немецкое командование стремилось максимально доукомплектовать боевые части пистолетами — пулемётами МП 40, но возможности германской промышленности были по ряду причин лимитированы. К концу Второй мировой войны было произведено всего около 1100 тыс. MP 40 различных модификаций.

ФОРТИФИКАЦИЯЛЕНИНГРАДА

Главная / Музей / Ликбез

Заметки к вопросу о некоторых ошибочных представлениях, связанных со стрелковым вооружением времен Великой Отечественной войны, бытующих в народных массах по причине недостоверных слухов, а также недобросовестной деятельности журналистов и кинематографистов.

ППС и «Шмайсcер»

Часто приходящие к нам на экскурсии, и не только школьники, увидев советский пистолет-пулемет ППС-43, говорят: «О, это «шмайссер»!» Не будем касаться принципов работы, разница в которой довольно существенная, расскажем о «внешних» характеристиках.

Сравнение силуэтов советского ППС-43 и немецких MP.38 («фольмера») с откинутыми пркладами и MP.41 («шмайссера»)

Первая модель пистолета-пулемета конструкции А. И. Судаева (ППС) была создана в 1942 году в блокадном Ленинграде. Главные причины, по которым ППС был запущен в массовое производство, – это сравнительно малое количества необходимого металла, скорость его изготовления, и к тому же для его производства не требовалось столь квалифицированный персонал и высокотехнологичное оборудование, которое применялось для изготовления пистолета-пулемета ППШ-41. Для сравнения. Изготовление ППШ требовало 13,5 кг металла и 7,3 человеко-часа, а для ППС требовалось 6,2 кг металла и 2,7 человеко-часа. ППС-43 с полным магазином был в полтора раза легче ППШ

Складной приклад уменьшал длину оружия, что очень важно во многих родах войск — для танкистов, десантников, а также при ведении боя пехотой в траншеях, в зданиях. И даже более низкий темп стрельбы ППС по сравнению с ППШ (600 против 1000 выстрелов в минуту) был в таких условиях его преимуществом

Тактико-технические характеристики ППС образца 1943 г.:
Патрон	7,62х25 мм (для пистолета ТТ)
Масса со снаряженным магазином	3,67 кг
без магазина	3,07 кг
Длина со сложенным прикладом	61,6 см
с откинутым прикладом	83,1 см
Начальная скорость пули	500 м/с
Темп стрельбы	600–700 выстр./мин
Практическая скорострельность	100–120 выстр./мин
Прицельная дальность стрельбы	300 м
Емкость магазина	35 патронов
Разработка	А. И. Судаев, Сестрорецкий завод, конец 1942 г., модернизация 1943 г.

Немецкие пистолеты-пулеметы МП.38 (MP.38, сокр. от Maschinen Pistole

) иМП.40 (MP.40), принятые на вооружение вермахта в 1938 и 1940 гг., часто ошибочно называют «шмайссерами» (или даже «шмайстерами»), хотя известный конструктор Хуго Шмайссер (Hugo Schmeisser) к их созданию отношения не имел. Это название было дано по ошибке и использовалось в западной литературе по стрелковому оружию, из которой уже через много лет после войны перекочевало в нашу литературу. Созданием этой серии автоматического оружия занимался Бертольд Гайпель (Bertold Geipel), директор оружейной фирмы Erfurter Maschinenfabrik B. Geipel GmbH (ERMA). Шмайссер был конструктором иных видов стрелкового оружия: пистолетов-пулеметов MP.18, MP.41, автомата StG.44 и др. Пистолет-пулемет МП.41 (MP.41) разработан Шмайссером на основе MP.28 и конструкции неплохо показавшего себя MP.40. Складной металлический приклад был заменен на обычный деревянный и установлен переводчик огня, что позволяло вести стрельбу одиночными выстрелами.

Сравнение силуэтов советского ППС-43 и немецких MP.38/40 со сложенными пркладам

Несмотря на растиражированный кинематографистами образ немецкого солдата с пистолет-пулеметом, распространение МП.38/МП.40 в вермахте никогда не было массовым. Так, например, по штату 1941 года немецкая пехотная дивизия при численности 16 859 чел. имела на вооружении 11 500 винтовок и карабинов, и только 767 пистолетов-пулеметов разных типов, а в 1944 г. пехотная дивизия при численности 12 769 чел. имела по штату 9420 винтовок и карабинов, и 1595 пистолетов-пулеметов и автоматов.

Тактико-технические характеристики MP.38 :
Патрон	9×19 мм для пистолета Люгера («Парабеллума»)
Масса со снаряженным магазином	4,85 кг
без магазина	4,18 кг
Длина со сложенным прикладом	63,5 см
с откинутым прикладом	85,1 см
Начальная скорость пули	395 м/с
Темп стрельбы	500 выстр./мин
Практическая скорострельность	80–100 выстр./мин
Прицельная дальность стрельбы	200 м
Емкость магазина	32 патрона
Разработка	КБ (Эрфуртер машиненфабрик) во главе с Г. Фольмером

________

∗Примечание:

Ликбез – в широком смысле, обучение неподготовленной аудитории базовым понятиям. Слово «ликбез» возникло как сокращение от «ликвидация безграмотности» — государственной программы Советской России, начало которой положил декрет Совнаркома «О ликвидации безграмотности в РСФСР» от 26 декабря 1919 года. Согласно ему, все население страны в возрасте от 8 до 50 лет, не умевшее читать или писать, было обязано учиться грамоте на родном или на русском языке.

Создание Шмайсера

Шмайсер МП40 – лучшее оружие третьего рейха?
Будучи предназначенным прежде всего для десантуры и танковых войск автомат Шмайсер отличался от конкурентов отсутствием деревянной ложи, и наличием первого, на тот период времени, складного приклада. Такая конструкция обеспечивала актуальную для вспомогательных и мобильных войск эргономичность, а потому пользовалась у них высокой популярностью. Рычаг затвора MP40 находился с левой стороны, что не позволяло стрелку-правше оправдано носить автомат на груди повесив его за ремень на шею.
Автоматика Шмайсера МП40 была основана на отдаче свободного затвора, торможение которого осуществлялось благодаря телескопической пружине, расположенной позади него. Именно путем внедрения данной технологии, темп стрельбы немецкого автомата удалось сократить до 400 выстрелов в минуту, тем самым существенно увеличив его точность. Пользуясь таким оружием, опытный стрелок мог эффективно поражать цели на расстоянии вплоть до 150 метров, что является довольно высоким показателем для ПП.

Флажковый предохранитель и переключатель режимов огня – отсутствуют. Для безопасного ношения оружия рычаг затвора можно установить в предохранительный паз, полностью блокирующий его движение. Для стрельбы одиночными требуется лишь частичное нажатие на спуск.
Боепитание оригинальной модели осуществлялось с помощью коробчатых магазинов емкостью в 32 патрона, конструкция приемника для которых намного опередила свое время. В качестве боеприпасов Шмайсер МП40 использовал патроны 9х19 Парабеллум, которые учитывая низкий уровень индивидуальной защиты того времени, обладали невероятной эффективностью на известных дистанциях.

Что касается прицельных приспособлений, то в MP40 они представлены настраиваемым на 100 и соответственно 200 метров целиком, и кольцевой мушкой. Удержание автомата при прицеливании осуществляется посредством упора приклада в правое плечо и направляющего хвата левой рукой приемника магазина.
MP40 наиболее известные предшественники и последователи
Крупным планом
Первым немецким автоматом похожим на привычный Шмайсер стал образец 1938-го года с соответствующим названием MP38. В отличие от конкурентов он уже обладал славноизвестным складным прикладом, емким магазином, расположенным в нижней части ствольной коробки, а также выступом-фиксатором, позволяющим упирать оружие в борта техники, тем самым увеличивая точность стрельбы.

Дальнейшим развитием модели стал образец MP38, отличающийся от предшественника несколько лучшей эргономикой и более надежным методом изготовления деталей – фрезерованием. Не смотря на большую стоимость такой подход был гораздо выгоднее штамповки ввиду отсутствия подобающей научной и технологической базы для последней.
После распространения на фронте модели MP40, германцы были вдохновлены успехом советского конкурента ППШ, ввиду чего на свет появилась редккя модель MP41. Именно на данной стадии производства к пистолетно-пулеметной франшизе и присоединился знаменитый конструктор Хуго Шмайсер. Имея в своем арсенале настоящее ружейное ложе, новый немецкий автомат не мог похвастаться наличием пистолетной рукоятки, при том обеспечивая высокую кучность стрельбы. Вместе с тем, вести огонь одиночными можно было и в более ранних моделях, а 41-й не мог похвастаться какими-либо инновационными новшествами, что и послужило причиной его провала на военном рынке.
