В медиа
На киноэкранах ПЗРК «Стингер» появляется нечасто – при том, что комплекс существует более 40 лет, «засветился» он примерно в десятке фильмов. И это даже не совсем настоящий «Стингер». В качестве реквизита обычно используют израсходованную пусковую трубу (которая с точки зрения законодательства считается чем-то вроде стреляной гильзы), к которой присоединяется фальшивый пусковой механизм.
Довольно заметную роль «Стингер» играет в фильме «Война Чарли Уилсона», который рассказывает именно о том, как упоминавшийся конгрессмен Уилсон «пробивал» поставки оружия в Афганистан.
В компьютерных играх FIM-92 обычно появляются, когда есть возможность бороться с авиацией (ее обычно предоставляют многопользовательские игры).
При этом игровыми механиками зачастую игнорируется минимальная дальность пуска, а ракета захватывает цель сразу после вылета из пусковой трубы. Кроме того, и в фильмах, и в играх, ПЗРК нередко приписывают наличие некоего компьютеризированного прицельного комплекса, что не соответствует реальности.
Масштабная программа модернизации FIM-92 была закрыта в 2007 году, так что его жизненный цикл должен быть близок к финалу. Но в историю он свой название уже прочно вписал – и как знак возможностей переносных зенитных ракет, и как символ того, что мировым державам надо лучше думать, какие режимы поддерживать.
Модификация «Игла-1»
«Игла-1» (по классификации NATO – SA-16 Gimlet (в перев. Буравчик), индекс ГРАУ – 9К310) – упрощенный вариант П3РК. Поступил на вооружение в 1981 году.
Преимущества «Ингла-1» перед «Стрела-3»:
С целью улучшения динамики наведения зенитной управляемой ракеты в упрежденную точку встречи с целью в тепловую ГСН введена дополнительная схема, которая формируется команду для разворота ракеты вначале полета и электронный переключатель двух режимов «вдогон»/«навстречу».
Для снижения аэродинамического сопротивления впереди тепловой ГСН разместили небольшой конический обтекатель, который закреплен на 3 наклонных стержнях. Он формирует своеобразный «треножник». Для улучшения динамических характеристик на ракете был установлен дестабилизатор в плоскости, которая перпендикулярная аэродинамическим рулям. Использование лопастных стабилизаторов, в транспортном положении примыкающих к боковой поверхности хвостовой части корпуса ракеты, позволило рационально применять объем пусковой ракеты, которое раньше занимали сложенные перьевые стабилизаторы.
С целью обеспечения послестартового разворота в рулевом отсеке ракеты установили компактные импульсные твердотопливные двигатели. В БЧ (боевой части) ЗУР применяется взрывчатое веществ, отличающееся повышенным фугасным действием. Взрыватель ЗУР имел вихревой генератор (индукционный датчик), обеспечивающий подрыв БЧ при прохождении ракеты рядом с металлической обшивкой цели. При прямом попадании подрыв БЧ производится дублирующим контактным взрывателем. Во взрыватель введена трубка с взрывчатым веществом с целью передачи детонации от заряда боевой части к заряду впервые установленного на зенитную управляемую ракету взрывного генератора для подрыва оставшегося топлива маршевого двигателя.
В пусковой механизм встроили блок целеуказания «свой-чужой» 1Л14, который отвечал за автоблокировку пуска зенитной управляемой ракеты по дружеской цели. При разрешающей способности по азимуту 20-30 градусов 1Л14, опознавал цели с точностью не меньше 0,9, что практически исключало вероятность запуска ракеты по своим объектам. Но, по причине большой ширины диаграммы направленности антенны (до 70 градусов по углу места и до 30 градусов по азимуту), а также из-за наличия задних лепестков такой диаграммы, 1Л14 мог сработать от пролетающего по близости своего самолета, и заблокировать пуск ракеты по врагу. В таких случаях стрелок может отключить блокировку пуска.
Что касается внешних отличий, то здесь стоит выделить притупленную коническую переднюю крышку пусковой трубы и расположение источника питания и блока питания под углом к продольной оси пусковой трубы.
«Игла-1» дополнили ПЭП (переносным электронным планшетом) 1Л15-1 командира отделения стрелков-зенитчиков и первые предлженным НИИ МО и предназначенным для оповещения командира отделения об окружающей воздушной обстановке в квадрате 25х25 километров. Наличие в этом квадрате цели, к которому в прямоугольной системе координат привязывались отделения стрелков-зенитчиков и точки строения источники информации, а также положение воздушной цели, отображалось на табло планшета путем загорания соответствующего положения цели компонента светового индикатора. В качестве источника информации для планшета могли выступать пункты ПВО в звене «дивизия-полк» (ППРУ-1, ППРУ-1М, ПУ-12, ПУ-12М), «Купол» или РЛС П-19, используемые на ПУ начальника ПВО дивизии, оснащенные телекодовой аппаратурой съема и передачи информации АСПД-У. Опытный образец планшета мог обеспечить устойчивый прием целеуказания от ПУ-12М на дальностях не меньше 10 километров. Привязка планшета к местности осуществлялась командиром отделения стрелков-зенитчиков посредством компаса по указанной с ПУ-12М реперной точке, что обеспечивало прием координат воздушных целей с точностью не хуже 1000 метров по дальности 5-25 градусов по азимуту. Ошибки целеуказания без планшета (выдаваемого по радиотелефону с пульта управления ПУ-12М указаниям направлений на цели врага по сторонам света относительно точки стояния ПУ-12М) составляли до 5 километров по дальности и до 40 градусов по азимуту. На планшете отражалось до 4 цели с отметками об их государственной принадлежности, а также о курсе полета объекта относительно позиции стрелков-зенитчиков.
Задание на завтра
Для войсковой ПВО создаются десять новых образцов вооружений. Об этом в декабре 2019-го в интервью газете Вооружённых сил РФ «Красная Звезда» сообщил начальник ПВО СВ генерал-лейтенант Александр Леонов. Он отметил, что в 2020 году планируется завершить госиспытания мишенного комплекса «Адъютант», на шасси которого размещены мишени, имитирующие все современные средства воздушного нападения, в том числе крылатые ракеты, самолёты и вертолёты.
В числе опытно-конструкторских работ, проводимых предприятиями военно-промышленного комплекса по заданию Министерства обороны, находится разработка перспективного мобильного зенитного артиллерийского комплекса (ЗАК) с 57-мм автоматической пушкой высокой баллистики «Деривация-ПВО». Этот комплекс предназначен для борьбы с мини- и микробеспилотниками и должен прийти на смену зенитной установке «Шилка».
Описание конструкции
ПЗРК Fim-92 Stinger – это легкий переносной зенитно-ракетный комплекс, предназначенный для уничтожения низколетящих воздушных целей: самолетов, вертолетов, беспилотных летательных аппаратов и крылатых ракет. Поражение воздушных целей может производиться как на встречных, так и на догонных курсах. Официально расчет ПЗРК состоит из двух человек, но огонь может вести и один оператор.
ГСН модификации Stinger-POST работает в двух диапазонах: инфракрасном и ультрафиолетовом, это позволяет ракете избегать помех и более уверенно поражать воздушные цели. Модификация Fim-92 Stinger-RMP является самой современной и имеет самые продвинутые характеристики, ее разработка была завершена в 1987 году.
ПЗРК всех модификаций состоит из следующих элементов:
- зенитной управляемой ракеты (ЗУР) в транспортно-пусковом контейнере (ТПК);
- пускового механизма;
- прицельного приспособления для поиска и сопровождения цели;
- блока электропитания и охлаждения;
- системы обнаружения «свой-чужой», ее антенна имеет характерный решетчатый внешний вид.
ЗУР ПЗРК «Стингер» выполнена по аэродинамической схеме «утка», с четырьмя аэродинамическими поверхностями в передней части, две из которых являются управляемыми. В полете ЗУР стабилизируется вращением, для придания ей вращательного движения сопла стартового ускорителя расположены под углом относительно центральной оси ракеты. Под углом расположены и задние стабилизаторы, которые раскрываются сразу после выхода ракеты из пускового контейнера.
ЗУР оснащена твердотопливным двухрежимным маршевым двигателем, который разгоняет ракету до скорости 2,2 Маха и поддерживает ее высокую скорость на всем протяжении полета.
Ракета оснащена осколочно-фугасной боевой частью, ударным взрывателем и предохрательно-исполнительным механизмом, который обеспечивает самоликвидацию ЗУР в случае ее промаха.
ЗУР находится в стеклопластиковом одноразовом контейнере, который заполнен инертным газом. Передняя крышка прозрачная, что обеспечивает наведение ракеты по ИК и УФ излучению прямо в пусковом контейнере. Срок хранения ракеты в контейнере без технического обслуживания составляет десять лет.
К ТПК с помощью специальных замков присоединяется пусковой механизм, в него при подготовке к стрельбе устанавливается электрическая батарея. Также перед использованием к пусковому контейнеру подключается емкость с жидким азотом, который необходим для охлаждения детекторов ГСН. После нажатия спускового крючка происходит запуск гироскопов ракет и охлаждения ее ГСН, затем активизируется батарея ракеты и начинает работать стартовый двигатель.
Захват воздушной цели сопровождается звуковым сигналом, который дает знать оператору о том, что можно производить выстрел.
Последние версии ПЗРК комплектуются тепловизионным прицелом AN/PAS-18, который обеспечивает возможность использования комплекса в любое время суток. Кроме того, он работает в том же ИК-диапазоне, что и детектор ГСН ракеты, поэтому он идеально подходит для обнаружения воздушных целей за пределами максимальной дальности полета ЗУР (до 30 км).
В медиа
На киноэкранах ПЗРК «Стингер» появляется нечасто – при том, что комплекс существует более 40 лет, «засветился» он примерно в десятке фильмов. И это даже не совсем настоящий «Стингер». В качестве реквизита обычно используют израсходованную пусковую трубу (которая с точки зрения законодательства считается чем-то вроде стреляной гильзы), к которой присоединяется фальшивый пусковой механизм.
Довольно заметную роль «Стингер» играет в фильме «Война Чарли Уилсона», который рассказывает именно о том, как упоминавшийся конгрессмен Уилсон «пробивал» поставки оружия в Афганистан.
При этом игровыми механиками зачастую игнорируется минимальная дальность пуска, а ракета захватывает цель сразу после вылета из пусковой трубы. Кроме того, и в фильмах, и в играх, ПЗРК нередко приписывают наличие некоего компьютеризированного прицельного комплекса, что не соответствует реальности.
Переносной зенитно-ракетный комплекс «Стингер» не был самым лучшим в своём классе, да и появился в то время, когда о возможностях ПЗРК уже имелось представление.
Масштабная программа модернизации FIM-92 была закрыта в 2007 году, так что его жизненный цикл должен быть близок к финалу. Но в историю он свой название уже прочно вписал – и как знак возможностей переносных зенитных ракет, и как символ того, что мировым державам надо лучше думать, какие режимы поддерживать.
Описание «Вербы»
Внешне ПЗРК «Верба» не слишком отличается от своих знаменитых предшественников – зенитных комплексов «Игла» и «Стрела». Однако на самом деле это оружие с абсолютно другими характеристиками и возможностями. Новый комплекс способен поражать цели на высотах до 4,5 км и на дальности до 6 км, причем как на встречных, так и на догонных курсах. Это важнейшие характеристики для любой ПЗРК и по ним «Верба» превосходит и французский «Мистраль», и американский «Стингер», и даже более современный британский «Старстрик». Добиться увеличения дальности и высотности поражения целей конструкторам удалось за счет использования более эффективного ракетного топлива.
В состав переносного зенитного комплекса «Верба» (индекс 9К333) входят следующие элементы:
- пусковая установка 9П521;
- зенитная управляемая ракета;
- обзорная РЛС 1Л122, которая способна обнаруживать цели на дальности от 40 до 80 км;
- система распознавания «свой-чужой»;
- система управления огнем;
- мобильный КП 9В861;
- монтажный комплект 9С933−1;
- комплект автоматизации 9С935;
- средства, предназначенные для тренировки и обучения личного состава.
Наиболее важной частью любого ПЗРК является зенитная ракета. Именно от ее характеристик во многом зависят боевые возможности комплекса
Ракета 9М336 оснащена головкой самонаведения, которая работает сразу в трех различных диапазонах, включая и ультрафиолетовый. Также она получила новый приборный отсек. Благодаря подобной трехдиапазонной конструкции головка самонаведения ракеты способна отличать реальные воздушные цели от тепловых ловушек – обычного средства самозащиты современных боевых самолетов и вертолетов от ПЗРК. Три датчика ракеты постоянно дополняют данные друг друга, что делает попытки вести в ее заблуждение и «подсунуть» ложную цель вместо боевой практически бесперспективными.
Кроме того, следует отметить высочайшую чувствительность ГСН ракеты, по сравнению с существующими аналогами она выросла в восемь раз. Благодаря этому значительно выросла вероятность поражения ПЗРК так называемых малоизлучающих целей – беспилотников и крылатых ракет, а также эффективность применения ПЗРК на дальних дистанциях.
Следует отметить, что использование нескольких фотоприемников для разных спектральных диапазонов не является каким-то особенным «ноу-хау», подобный принцип используется на большинстве ГСН современных переносных зенитных комплексов. Но только «Верба» имеет сразу три независимых канала получения информации.
Вес боевой части ракеты – 1,5 кг. Она оснащена бесконтактным взрывателем, который инициирует детонацию на определенном расстоянии от объекта. Подобная схема считается более эффективной, и она не требует прямого попадания ракеты в объект.
Еще одним преимуществом ПЗРК «Верба» по сравнению с конкурентами является наличие в составе комплекса РЛС и системы управления огнем. Несвоевременное обнаружение цели – это один из главных недостатков переносных зенитных комплексов. Как правило, боец начинает готовиться к стрельбе только после визуального обнаружения вражеского самолета или вертолета. Чтобы еще больше усложнить жизнь расчетам ПВО, пилоты обычно используют малые или свермалые высоты.
РЛС, которая входит в состав комплекса «Верба», может засекать летательные аппараты противника на дистанциях до 80 км, а система управления огнем через систему ГЛОНАСС определяет точное расположение расчетов и дает предупреждение тем из них, кто наиболее эффективно способен поразить цель. Бойцы получают звуковой сигнал, а также информацию об основных характеристиках приближающихся объектов.
Общий вес пусковой установки с ракетой и источниками питания составляет 17,25 кг. «Верба» комплектуется ночным прицелом «Маугли-2», что позволяет использовать ее в любое время суток.
Еще одним достоинством нового комплекса является простота его технического обслуживания. В отличие от ПЗРК предыдущих поколений ГСН ракеты не нуждается в регулярном охлаждении жидким азотом. Это позволяет значительно удешевить его эксплуатацию.
ПЗРК Верба — самый эффективный зенитный комплекс в мире. Видео. Фото
21 июня 2015:
Новейший российский ПЗРК «Верба», продемонстрированный на Международном военно-техническом форуме Армия 2015, представляет серьезную опасность для Соединенных Штатов и их союзников.
Об этом пишет американский журнал Business Insider, называя российский ПЗРК «самой страшной в истории» зенитно-ракетной системой.
Обеспокоены в США не только наличием комплекса у РФ, но и намерениями России поставлять ПЗРК «Верба» на мировой оружейный рынок.
Поскольку Россия не разглашает информацию о своих покупателях, у США и их партнеров могут возникнуть серьезные проблемы в сфере безопасности. Новое оружие было продемонстрировано в рамках форума «Армия-2015». Однако представитель «КБМ» Валерий Кашин сообщил только, что получено разрешение на экспорт ПЗРК и есть страны, заинтересованные в покупке «Вербы».
Издание обратило внимание на эффективность и простоту применения этого вида оружия. При этом оно может использоваться против самолетов, вертолетов, беспилотников и летающих ракет
В основе комплекса новая разработка — оптическая трехдиапазонная головка самонаведения, которая позволяет уничтожать цели, развивающие скорость до 500 м/с, на расстоянии до 6,5 км и при высоте до 4,5 км.
В случае атаки на США и их союзников «Верба» принесет им «тотальное опустошение», — констатирует Business Insider.
Российский ПЗРК «Верба» превосходит по своим возможностям американский «Стингер»
ПЗРК «Верба» начал поступать в российские войска в 2014 году. Первыми переход на новый комплекс начали зенитчики Иваново — зенитного полка 98-й гвардейской воздушно-десантной дивизии.
СПРАВКА. «Верба» (индекс ГРАУ — 9К333, ракета — 9М336) — уникальный российский переносной зенитный ракетный комплекс, предназначенный для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. С высокой вероятностью поражает малоизлучающие цели — крылатые ракеты и БПЛА.
Ракета 9М336 комплекса 9К333 оснащена инфракрасной трехдиапазонной головкой самонаведения, твёрдотопливным двигателем, позволяющим поражать воздушные цели на дальности свыше 6 км и на высоте больше 4 км. Комплекс разработан КБ машиностроения.
В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полёта, а также распределение найденных целей между зенитчиками с учётом их расположения.
Тактико-технические характеристики ПЗРК «Верба»:
Масса БЧ, кг: 1,5 Дальность действия, м: 500—6400 Высота поражения, м: 10—4500 Скорость цели, м/с: до 500 Время реакции ПЗРК, сек.: до 8
Состав комплекса ПЗРК «Верба»:
ракета 9М336 пусковой механизм 9П521 наземный радиолокационный запросчик «свой — чужой» 1Л229В подвижный контрольный пункт 9В861 малогабаритный радиолокационный обнаружитель 1Л122 модуль планирования 9С931 модуль разведки и управления 9С932−1 переносной модуль управления огнем 9С933 (в бригадном комплекте) встроенный монтажный комплект 9С933−1 (в дивизионном комплекте) комплект средства автоматизации стрелка-зенитчика 9С935 учебно-тренировочные средства
Конструкция ПЗРК «Stinger»
ПЗРК «Stinger» всех модификаций состоит из ЗУР (типа FIM 92 А, FIM 92 В или FIM 92 С) в тpанспоpтно-пусковом контейнере (ТПК), оптического пpицела для визуального обнаружения и сопровождения цели, пускового механизма, блока электропитания и охлаждения и аппаратуры опознавания «свой—чужой» AN/PPX-1. Электpонный блок последней носится на поясе стрелка.
Ракета оснащена системой самоуничтожения по истечении 17 с полета в случае необнаружения цели. Взрыватель ракеты имеет систему задержки срабатывания, которая обеспечивает взрыв боевой части после проникновения ракеты внутрь фюзеляжа вертолета или самолета. Хвостовые стабилизаторы, как и pули, расположенные в носовой части ракеты, при выходе ракеты из ТПК pаскpываются. В полете ракета вращается вокруг своей продольной оси. Начальное вращение ракета пpиобpетает за счет наклонного расположения сопел стартового двигателя.
Спусковой крючок имеет два рабочих положения. Пpи первом нажатии на спуск ПЗРК переводится в первое рабочее положение, при этом происходит запитывание электроэнергией источника питания на борту ЗУР, а также охлаждение ГСH жидким аргоном. Пpи дальнейшем нажатии на спуск комплекс переводится во втоpое pабочее положение, при котором активизиpуется ранее запитанная боpтовая батаpея ЗУР, запитывается электроника ракеты и сpабатывает воспламенитель стаpтового двигателя.
Стартовый ускоритель выстреливает ракету на расстояние около 8 м. Твердотопливный двухрежимный маршевый двигатель «Atlantic Research» обеспечивает разгон ракеты до скорости 2,2 Маха.
Транспортно-пусковой контейнер имеет форму трубы, которая изготовлена из стеклопластика и заполнена инертным газом. При изготовлении ПЗРК на предприятии оба конца трубы герметизируются после помещения внутрь ракеты. Расчет ПЗРК «Stinger» состоит из двух человек и базируется на автомобиле типа «джип». На борту автомобиля установлены устройства обнаружения летающих объектов и отображения воздушной обстановки.
Наш канал в Телеграм
Тактико-технические характеристики
«Стингер» можно сравнить с такими аналогами, как советский (впоследствии российский) ПЗРК «Игла» и британский «Старстрик», разработанный в конце 80-х годов.
| FIM-92 Stinger | 9К38 Игла | Starstreak HVM | |
| Полная масса, кг | 42 | 39 | 20 |
| Масса ракеты, кг | 10 | 10 | 14 |
| Масса боевой части, кг | 3 | 1,1 | — |
| Дальность пуска, км | 4,5 | 5,2 | 7 |
| Средняя скорость ракеты, км/ч | 2574 | 2092 | 4345 |
«Игла» многими конструктивными решениями отличалась от «Стингера». Её боевая часть содержит меньший заряд – зато ракета изначально комплектовалась неконтактным взрывателем, а потому в прямом попадании необходимости не было. Американская ракета имеет более высокую скорость – но и несколько уступает по дальности.
Совершенствование головок самонаведения FIM-92 происходило за счёт усложнения её памяти и возможности перепрограммирования – у «Иглы» улучшали способность к распознаванию ложных целей.
Американцы такую возможность не закладывали. А по эффективности боевого применения «Игла» вполне может поспорить со «Стингером» — в чём-то уступая, где-то превосходя.
Британский ПЗРК «Старстрик» существенно отличается от обоих представленных для сравнения аналогов. Сразу бросается в глаза скорость ракеты, превышающая 3 числа Маха. Боевая часть тоже не такая, как «у всех» — вместо поражения цели осколками или пучком стальных стержней, «Старстрик» использует 3 независимых суббоприпаса, проникающие в цель за счёт вольфрамового корпуса, где происходит подрыв их боевой части.
Наводятся суббоеприпасы по лазерному лучу, так что несложно провести параллель с «альтернативным Стингером». И сделать вывод о том, что высокая скорость ракеты увеличивает вероятность поражения, необходимость ракетчика «подсвечивать» цель до поражения остаётся непреодолённым недостатком. В бою «Старстрик» ни разу не применялся и распространён мало. Сделать выводы о том, перевешивают ли преимущества недостатки – невозможно.
История создания
Переносные зенитно-ракетные комплексы появились в начале 60-х годов и впервые были массово применены на Ближнем Востоке в ходе очередного арабо-израильского конфликта (1969 год). Использование ПЗРК против низколетящих самолетов и вертолетов оказалось настолько эффективным, что в дальнейшем ПЗРК стали излюбленным оружием различных партизанских и террористических группировок. Хотя, следует отметить, что зенитные комплексы того времени были далеки от совершенства, их характеристики были недостаточны для уверенного поражения летательных аппаратов.
В середине 60-х годов в США была начата программа ASDP, целью которой являлась проработка теоретических оснований для создания нового переносного зенитного комплекса с ракетой, оснащенной всеракурсной ГСН. Именно эта программа дала старт созданию перспективного ПЗРК, который получил обозначение Stinger («Жало»). Работы над «Стингером» начались в 1972 году, их проводила компания General Dynamics.
В 1977 году новый комплекс был готов, компания приступила к изготовлению опытной партии, испытания были завершены в 1980 году, а на следующий год он был принят на вооружение.
Первым вооруженным конфликтом, в котором были использованы «Стингеры» стала Фолклендская война 1982 года. С помощью этого переносного комплекса был сбит аргентинский штурмовик Pucara и вертолет SA.330 Puma. Однако настоящим «звездным часом» Fim-92 Stinger стала война в Афганистане, которая началась в 1979 году.
Следует отметить, что американцы долго не решались поставить новейшее (и очень дорогое) оружие малоуправляемым отрядам исламских фанатиков. Однако в начале 1986 года решение все же было принято, и в Афганистан было отправлено 240 пусковых установок и тысяча зенитных управляемых ракет. На вооружении моджахедов уже находились несколько видов ПЗРК: советские «Стрела-2М», поставленные из Египта, американские Redeye и британские Blowpipe. Однако эти комплексы были довольно устаревшими и не слишком эффективными против советской авиации. В 1984 году с помощью переносных зенитных комплексов (было произведено 62 запуска) моджахедам удалось сбить всего лишь пять советских летательных аппарата.
ПЗРК Fim-92 Stinger могли поражать самолеты и вертолеты на дальности до 4,8 км и высоте от 200 до 3800 метров. Устраивая огневые позиции высоко в горах, моджахеды могли поражать воздушные цели, находящиеся на гораздо более значительных высотах: есть информация о советском Ан-12, который был подбит на высоте девять километров.
Сразу после появления «Стингеров» в Афганистане у советского командования возникло сильное желание познакомиться с этим оружием поближе. Были сформированы специальные отряды, которым была поставлена задача добыть трофейные образцы этих ПЗРК. В 1987 году одной из групп советского спецназа улыбнулась удача: в ходе тщательно подготовленной операции удалось разгромить караван с оружием и захватить три единицы Fim-92 Stinger.
Вскоре после начала применения «Стингеров» были предприняты контрмеры, которые оказались довольно эффективными. Была изменена тактика применения авиации, самолеты и вертолеты были оснащены системами установки помех и отстрела ложных тепловых ловушек. Чтобы поставить точку в споре о роли ПЗРК «Стингер» в афганской кампании, можно сказать, что за время боевых действий советские войска потеряли больше самолетов и вертолетов от огня обычных зенитных пулеметов.
После окончания Афганской войны перед американцами встала серьезная проблема: как получить свои «Стингеры» обратно. В 1990 году США пришлось выкупать у бывших союзников-моджахедов ПЗРК, за один комплекс они платили по 183 тыс. долларов. Всего на эти цели было потрачено 55 млн долларов. Афганцы передали часть ПЗРК Fim-92 Stinger Ирану (есть информация о 80 пусковых установках), что также вряд ли обрадовало американцев.
Есть информация, что «Стингеры» использовали против войск коалиции в 2001 году. И даже про американский вертолет, подбитый с помощью этого комплекса. Однако это выглядит маловероятным: за более чем десять лет у ПЗРК должны были сесть батареи и прийти в негодность управляемая ракета.
В 1987 году Fim-92 Stinger использовали во время военного конфликта в Чаде. С помощью этих комплексов были сбиты несколько самолетов ливийских ВВС.
В 1991 году боевиками УНИТА в Анголе с помощью «Стингера» был сбит гражданский самолет L-100-30. Пассажиры и члены экипажа погибли.
Есть информация, что Fim-92 Stinger использовался чеченскими сепаратистами во время первой и второй кампаний на Северном Кавказе, но эти данные вызывают скепсис у многих экспертов.
В 1993 году с помощью данного ПЗРК был сбит Су-24 ВВС Узбекистана, оба пилота катапультировались.
Описание конструкции

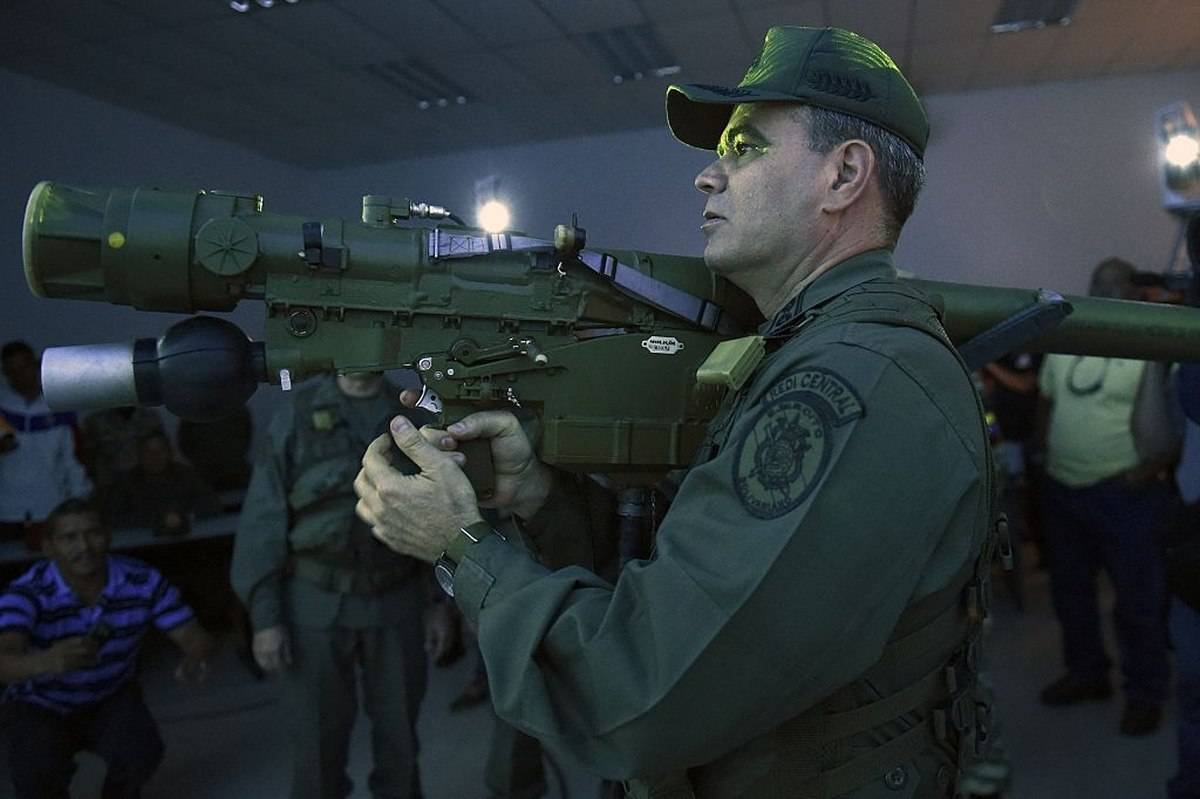

Наиболее совершенной модификацией комплекса «Игла» является «Игла-С», этот ПЗРК имеет самые высокие тактико-технические характеристики. Он создан в результате глубокой модернизации ПЗРК 9К38 «Игла». Этот ракетный комплекс способен противодействовать не только самолетам и вертолетам противника, но и сбивать его беспилотники и крылатые ракеты. Вероятность поражения целей составляет 0,8-0,9.
Эксперты считают, что вероятность поражения воздушной цели типа F-16 в переднюю полусферу составляет примерно 50% с учетом применения противником всех имеющихся активных и пассивных помех и его интенсивного маневрирования.
По сравнению с базовой моделью, ПЗРК «Игла-С» имеет большую дальность поражения (она возросла до 6 км) и увеличенную мощность боевой части (как по взрывчатому веществу, так и по количеству осколков). Несмотря на это, вес ракетного комплекса остался практически неизменным. Кроме того, ракета стала еще более помехоустойчивой, что позволяет ей поражать даже надежно защищенные цели.
Головка самонаведения ракеты ГСН 9Э435 имеет два канала приема входящих сигналов, что позволяет ей проводить эффективную селекцию и отделять ложные цели от настоящих. При подлете к цели ракета отклоняется от точки наведения (то есть, от сопла) и поражает центральную часть летательного аппарата, которая является значительно более уязвимой. По показателям вибро- и ударозащищенности ракета 9М342 значительно превосходит своих предшественников.
Кроме того, в состав ракеты впервые установлен бесконтактный взрыватель, который обеспечивает подрыв на небольшом расстоянии от цели, нанося ей более серьезный урон. Также был решен вопрос взаимодействия контактного и бесконтактного взрывателя. Более того, при контактном подрыве взрыв происходит не сразу, а через определенное время, после проникновения боевой части ракеты в обшивку поражаемого летательного аппарата. Это значительно увеличивает эффективность подрыва.
Топливо, которое использовано в ракете ПЗРК «Игла-С», обладает высокими детонационными свойствами, что еще больше повышает боевую эффективность ракеты, особенно при ее использовании на встречных курсах.
Непосредственно после вылета ракеты начинает работать пороховой двигатель, который направляет ЗУР в точку упреждения. Все это происходит без всякого участия человека.
Очень важна установка на ПЗРК «Игла-С» прибора ночного видения, что позволяет использовать это оружие в любое время суток. Современная авиация все чаще совершает именно ночные налеты, поэтому подобное устройство существенно повышает возможности зенитного комплекса. Используя ПНВ «Маугли», стрелок без проблем может проводить прицеливание и сопровождение цели.
Размеры модификации «Игла-С» позволяют производить стрельбу ракетами старых модификаций. Более того, ракета 9М342 может быть использована комплексами «Игла» и «Игла-1». Крепление прибора ночного видения «Маугли» позволяет устанавливать данное устройство на комплексы более ранних модификаций.
Использование модификации «Игла-С» не требует серьезной переподготовки от военнослужащих, ранее имевших дело с «Иглой» или «Иглой-1».
ПЗРК «Игла» оснащен надежной системой опознавания «свой-чужой», что гарантирует блокировку пуска ракеты по собственным самолетам или вертолетам.
Комплекс способен эффективно работать в любых условиях: при предельно высоких и низких температурах, в условиях повышенной влажности, при выпадении обильных осадков и даже после погружения в воду (0,5 метра на 30 минут). Ракетному комплексу, находящемуся в упаковке не страшно падение с высоты два метра, сильная вибрация и многочисленные механические удары.
Для обеспечения стрельбы сразу двумя зенитными ракетами была создана пусковая установка «Джигит». Она оснащена системой внешнего предварительного определения («свой-чужой»), средствами самодиагностики и технического обслуживания. Стрелок находится во вращающемся кресле, слева и справа от него находятся пусковые трубы ракет. Наведение на цель производится в ручном режиме. Залповая стрельба повышает вероятность поражения воздушной цели в 1,5 раза.
