Фрегаты проекта 22350

О характеристиках фрегата

• Корабль изготовлен согласно проекту 22350.
• Судно относится к классу фрегатов.
• Страна-производитель: Россия.
• Изготовитель: судостроительное предприятие «Северная верфь».
• Общая длина корабля составляет 135 м.
• Ширина: 16 м.
• Показатель осадки не более 4,5 м.
• Судно обладает водоизмещением 5400 т.
• Для сторожевого корабля предусмотрено локальное бронирование надстроек и погребов с боезапасами.
• «Адмирал Касатонов» оборудован двумя пятилопастными винтами, которые рассчитаны на фиксированный шаг. Данные винты выполняют функцию движителя.
• Судно обладает скоростью в 30 морских узлов.
• Дальность плавания не более 4 тыс. миль.
• Фрегат может функционировать в автономном режиме в течение 30 суток.

О тестировании

В начале ходовых испытаний «Адмирала Горшкова» произошел системный сбой в управлении. Причиной этому стал вышедший из строя двигатель. Вскоре российские конструкторы поломку устранили и фрегат продолжил совершать межфлотский переход. В сентябре он прибыл на Беломорскую военно-морскую базу. В ноябре экипажем корабля посредством ракет из УКСК были успешно поражены морские и наземные цели. Местом для стрельб стало Белое море. Летом 2016 года, как сообщали СМИ, концерном «Алмаз-Антей» был сорван государственный заказ, по производству ЗРК «Полимент-Редут». Данным зенитно-ракетным комплексом собирались оснастить корветы проекта 20380 и фрегаты 22350. Таким образом, срок сдачи «Адмирала Горшкова» оказался под угрозой срыва. В августе успешно протестировали средство радиоэлектронной борьбы 5П-28. В марте 2017 г. начались заключительные государственные испытания. В 2020 году Госкомиссия, председателем которой был назначен капитан I ранга В. Иванов, утвердила приемный акт, свидетельствующий об успешном завершении судном «Адмирал Горшков» испытаний государственного уровня.

Спустя два дня на фрегате реял Андреевский флаг. В начале осени взял курс в город Североморск, в котором он будет постоянно дислоцироваться. Мурманск 35 стал портом приписки «Адмирала Горшкова» — авианесущего крейсера.

Технические характеристики

Малые артиллерийские корабли проекта 21630 «Буян» по зарубежной классификации считаются корветами. В то же время по водоизмещению они заметно уступают возможным аналогам. Возьмём для сравнения американский прибрежный корабль типа «Фридом».

Проект 21630	Freedom-class LCS
Длина, м	61,8	115
Осадка, м	2,1	3,9
Водоизмещение, т	508	3500
Скорость, узлов	26	47
Дальность, миль	1500	3500
Вооружение	100 мм АУ, 2х30 мм ЗАК, 1х40 ПУ РСЗО, 1х6 ПУ ЗРК	57 мм АУ, 2х30 мм АУ, 21 ПУ ЗРК
Экипаж	48	50

Уникальность «Буянов» во многом была предопределена их местом службы. Каспийское море – само по себе уникальный водоём. И задачи, стоящие перед местной флотилией, отличаются от стоящих перед флотами открытого моря.

Большинству же стран нужны либо речные патрульные катера – либо полноценные морские корветы. При этом нельзя не отметить, что конструкторам МАК проекта 21630 удалось обеспечить его значительной артиллерийской огневой мощью, позволяющей даже прикрывать десанты.

В пользу этого говорит то, что построенные по модернизированному проекту МРК «Буян-М» несут службу не только на Каспии, но и на Балтике, и на Чёрном море. При этом даже каспийские МРК оказались способны наносить ракетные удары по Сирии. Такой результат был бы невозможен, если бы изначальный проект был неудачен.

Проект 22350М

По данным 2019 года ведётся разработка модернизированного фрегата проекта 22350М. По неофициальным сведениям до конца 2019 года планировалось завершить эскизный проект корабля. На июль 2020 года работа по созданию фрегатов проекта 22350М продолжается.

Стандартное водоизмещение фрегата 7000 тонн (8000 тонн полное), длина составит 160 м (наибольшая), ширина 19,0 м (наибольшая), осадка 5,0 м, скорость полная 30 узлов (14 узлов экономическая), дальность 6000 миль, автономность 30 суток, экипаж 300 человек, ГЭУ: газотурбинная «Сатурн»: два маршевых М70ФРУ мощностью по 10,2 МВт (14 000 л. с.) и два форсажных М90ФР мощностью по 20,2 МВт (27 500 л. с.), боекомплект ракет: «Оникс», «Циркон (b) », «Калибр» 6 × 8 — 48 ячеек для ракет, ПВО ЗРК «Полимент-Редут» (b) с УВП (b) на 8 × 8 — 64 ячейки для ракет, два вертолёта и БПЛА (b) в двух палубных ангарах.

«Ястреб» на охоте: модернизированный фрегат защитит Россию от атомных субмарин (+ВИДЕО)

Минобороны и Объединенная судостроительная корпорация (ОСК) завершают работы по ремонту и модернизации уникального противолодочного корабля «Неустрашимый» проекта 11540 (шифр «Ястреб»).

Планируется, что он будет передан в состав ВМФ до начала следующего года. На корабле полностью поменяли системы навигации и связи, поставили новые радиоэлектронные средства. Также на «Неустрашимом» была полностью отремонтирована энергетическая установка.

Причем два форсажных газотурбинных двигателя ремонтировались российскими специалистами на авиационном заводе в Самаре, а не на Украине.

Как рассказали «Известиям» в Главкомате ВМФ, ремонт и модернизация сторожевого корабля (фрегата — по классификации НАТО) «Неустрашимый» проекта 11540 близки к завершению. Его передача флоту ожидается в конце текущего — начале следующего года.

В Объединенной судостроительной корпорации «Известиям» подтвердили, что корабль находится в высокой степени готовности. Но от других комментариев отказались.

«Неустрашимый» является одним из самых наплаванных надводных кораблей отечественного ВМФ. Он строился на излете холодной войны как скоростной, высокотехнологичный океанский охотник за атомными подлодками.

К моменту распада СССР он оказался одним из самых современных фрегатов в составе ВМФ. За время службы (передан флоту в 1993 году) корабль прошел около 120 тыс. морских миль, то есть больше пяти земных экваторов.

Долгая дорога на флот

Проект этих фрегатов был разработан в Северном проектно-конструкторском бюро в начале 2000-х годов. Это первый крупный боевой корабль, спроектированный в России после распада Советского Союза.

В середине 2000-х годов наш флот испытывал острую потребность в обновлении корабельного состава. Средний возраст надводных кораблей составлял около 20 лет, одновременное нахождение в строю разнотипных боевых единиц одного и того же класса вызывало большие проблемы со снабжением и ремонтом. Так, на тот момент в состав ВМФ входило восемь сторожевых кораблей семи разных проектов.

Первый контракт на строительство фрегата проекта 22350 был заключен Минобороны РФ с санкт-петербургским судостроительным заводом «Северная верфь» 21 октября 2005 года. Впоследствии подписаны ещё два договора с этим предприятием — 25 марта 2010 года (на три корабля) и 17 марта 2011 года (на четыре). Ожидается, что поставки по этим контрактам завершатся к 2025 году.

За время строительства и испытаний головного фрегата «Адмирал Горшков» в 2006–2018 годах в Китае были построены и сданы ВМС около 30 кораблей аналогичного класса — фрегатов проекта 054А (полное водоизмещение около 4 тыс. т). Поэтому в 2014 году заговорили о том, что в перспективе наш флот рассчитывает получать и фрегаты модификации 22350М. В декабре 2019-го глава ОСК Алексей Рахманов сообщил ТАСС, что технический проект этих кораблей готов.

Россия. Санкт-Петербург. 12 декабря 2014. Второй многоцелевой фрегат дальней морской зоны «Адмирал Касатонов», разработанный для перевооружения ВМФ РФ, на судостроительном заводе «Северная верфь». Руслан Шамуков/ТАСС

«Горшков» должен был вступить в состав флота ещё в 2016-м, но его передача неоднократно переносилась из-за неготовности отдельных систем. Также была необходимость ещё раз испытать основное оружие — ракетный комплекс «Полимент-Редут». «Многочисленные межфлотские переходы реально превратили корабль в плавучую лабораторию», — говорил тогда Рахманов, отмечая именно сложность и амбициозность этого проекта. Следующие за «Горшковым» корабли серии также задерживались из-за отсутствия силовых установок, которые производились на Украине.

История строительства[ | код]

Закладка головного корабля этого проекта — «Адмирал флота Советского Союза Горшков» — состоялась 1 февраля 2006 года на Санкт-петербургском судостроительном предприятии «Северная верфь». Главным строителем корабля стал Д. Ю. Силантьев. Спущен на воду 29 октября 2010 года. По плану датой его вступления в строй должен был стать 2012 год. Это первый крупный надводный боевой корабль, заложенный на верфях России после распада СССР. Всего за последующие 15 — 20 лет планировалось построить до 20 фрегатов, базой для которых должны были стать корабли этого проекта. Предполагается, что они будут входить в состав всех четырёх флотов ВМФ России. Однако ввиду ряда причин выполнение заказа существенно замедлилось, в связи с чем с 2011 года был дан ход параллельному строительству для российского флота и фрегатов проекта 11356Р, до того считавшихся чисто экспортными.

Точное число запланированных к строительству кораблей серии неизвестно, но по неофициальным данным, руководство ВМФ в 2010 году планировало построить серию из 10 — 12 кораблей проекта 22350. В состав Черноморского флота предполагалось включить шесть фрегатов проекта 22350.

17 марта 2011 года пресс-служба компании «ОАО Северная верфь» сообщила о заключении с Министерством обороны России контракта на строительство ещё четырёх фрегатов в дополнение к уже строящимся двум фрегатам проекта 22350. Контракт подписан в рамках госпрограммы вооружения до 2020 года. По оценке Центра анализа стратегий и технологий (ЦАСТ) минимальная цена фрегата 22350 составляет 18 млрд руб. Фрегаты должны быть переданы Военно-Морскому Флоту России до 2018 года.

12 декабря 2014 года главнокомандующий ВМФ России адмирал Виктор Чирков сообщил, что Военно-морской флот в ближайшее время рассчитывает получить 15 фрегатов проекта 22350 и модифицированных 22350М. Данные корабли составят основу корабельных группировок ВМФ в Арктической зоне, Атлантике и Средиземном море.

Вследствие охлаждения российско-украинских межгосударственных отношений в результате политического кризиса, в июне 2014 года украинский президент П. А. Порошенко запретил военно-техническое сотрудничество с Россией. Этот запрет коснулся и контракта с «Зоря-Машпроект» на поставку газовых турбин для фрегатов проекта 22350. В качестве ответной меры, российским КБ «Алмаз» был разработан новый проект, производство газотурбинных энергетических установок для которого вместо «Зоря-Машпроект» должно освоить НПО «Сатурн» (г. Рыбинск, Ярославская область).

4 мая 2016 года министр обороны России Сергей Шойгу сообщил, что в состав ВМФ России войдут шесть фрегатов проекта 22350 к 2025 году.

12 декабря 2017 года Главком ВМФ России адмирал Владимир Королёв заявил, что в будущем фрегаты проекта 22350 станут основными российскими военными кораблями дальней морской и океанской зоны.

Строительство и испытания головного фрегата проекта 22350 — «Адмирал флота Советского Союза Горшков» — были сопряжены со значительными задержками и сложностями и были завершены лишь в конце июля 2018 года. 23 апреля 2019 года в Санкт-Петербурге на ПАО «Судостроительный завод „Северная верфь“» в присутствии Президента Российской Федерации Владимира Путина состоялась церемония одновременной закладки для ВМФ России сразу двух фрегатов проекта 22350, получивших названия «Адмирал Амелько» (заводской номер 925) и «Адмирал Чичагов» (заводской номер 926). Данные корабли стали пятым и шестым фрегатами проекта 22350, сдача их планируется соответственно на 2024 и 2025 годы. Сообщается, что данные два корабля будут несколько отличаться от первых четырёх фрегатов проекта 22350 — в частности, они получат усиленное ударное вооружение в виде 32 вертикальных пусковых установок комплекса УКСК вместо 16 на первых четырёх кораблях.

20 июля 2020 года на «Северной верфи» в Санкт-Петербурге были заложены фрегаты «Адмирал Юмашев» и «Адмирал Спиридонов» проекта 22350. Данные два корабля также получат 4 × 8 УКСК на 32 ракеты. 25 августа 2020 года на форуме «Армия-2020» был подписан контракт на закладку в 2021 году ещё двух фрегатов проекта 22350.

В дальнейшем, для ВМФ ВС РФ планируется строительство кораблей дальней морской зоны класса «фрегат» по модернизированному проекту 22350М с увеличенным водоизмещением.

Современный фрегат для отечественного флота

Появление фрегата в составе российского флота, как класса боевых судов, явление не новое. Начиная с эпохи парусного флота, на корабли этого класса ложился самый большой объем работы. Русские фрегаты несли боевое дежурство и разведку на ближних подступах к береговым объектам, принимали участие в сражениях в составе линейных сил. С началом эры парового флота фрегаты, как класс боевых судов были вынуждены уйти в тень. Их место заняли крейсера. Почти на 50 лет фрегаты исчезли из поля зрения. Только после окончания Второй Мировой войны снова пришел черед этим кораблям появиться на просторах мирового океана. Новые корабли прочно заняли свою нишу в боевом составе иностранных флотов, заняв место в боевом строю между эсминцами и крейсерами.

В Советском Союзе, в отличие от флотов других стран, кораблей класса фрегат не было, так как была принята классификация судов по назначению. Функции фрегата выполняли сторожевые корабли. По своим функциональным качествам и боевому оснащению советские сторожевики представляли собой полноценные боевые суда, способные не только действовать в прибрежной зоне, но и выполнять широкий круг задач на значительном удалении от собственных баз. После распада СССР в российском ВМФ была произведена реформа, коснувшаяся классификации боевых судов. Все сторожевики Большие Противолодочные корабли, находящиеся в составе флота, были переквалифицированы во фрегаты.

Вводимые в строй новые фрегаты проекта 22350 должны восполнить брешь, которая возникла после списания ракетного крейсера проект 58 «Адмирал Головко». Именно этот корабль стал последним представителем класса боевых судов, которые по своим тактико-техническим характеристикам больше напоминали фрегаты. Современные отечественные фрегаты должны стать, мощным ударным элементом флота, усилив своим присутствием боеготовность российского флота в любой точке мирового океана.

В соответствии со своим тактико-техническими характеристиками корабли проекта 22350 должны иметь запас хода более 4 тыс. миль и автономность плавания 30 суток. По водоизмещению и составу вооружения новые корабли немного уступают ракетными крейсерам типа «Слава», превосходя последние по уровню защиты, электронно-технического оснащения и управления огнем. В планах военно-морского руководства создать из новых фрегатов проекта 22350 новое мощное ядро флота открытого моря.

«Морская» программа импортозамещения

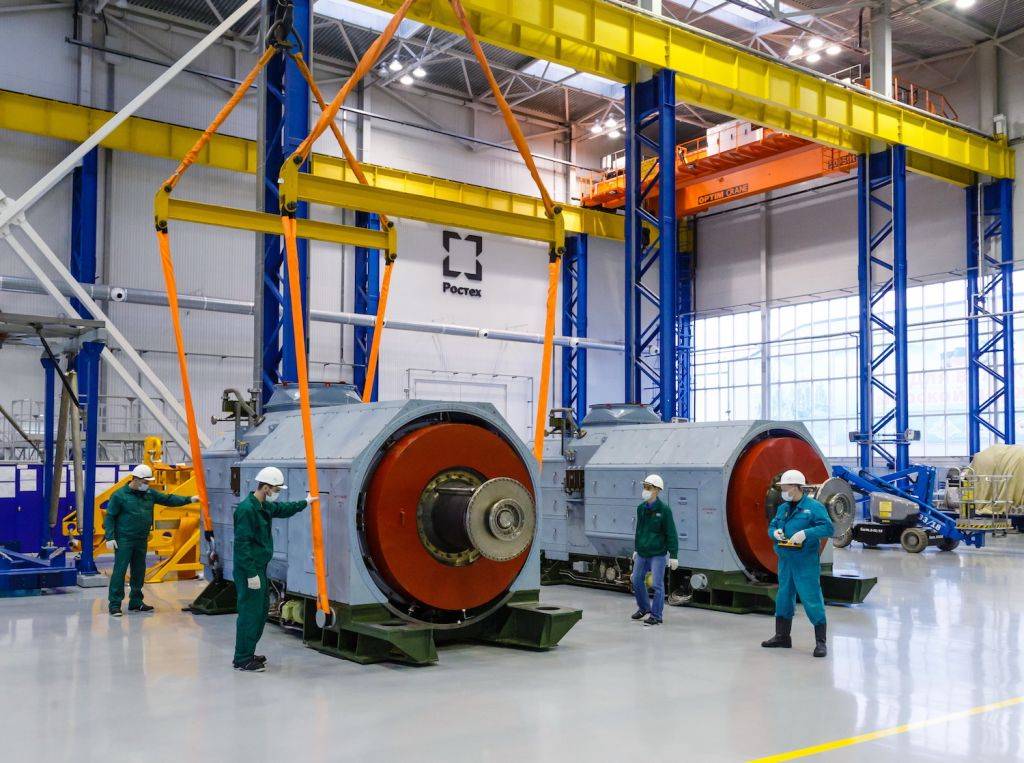

На днях Объединенная двигателестроительная корпорация (ОДК) объявила о том, что поставила первый морской дизель-газотурбинный агрегат М55Р для проекта 22350. Изделие планируется установить на третий по счету фрегат – «Адмирал Исаков».

Для Объединенной двигателестроительной корпорации и всей страны в целом, это не просто очередная поставка, а пожалуй, один из самых значимых проектов в новейшей истории России. Дизель-газотурбинный М55Р – это первый российский морской агрегат, изготовленный полностью на отечественном предприятии. Он был создан в рамках программы импортозамещения украинских силовых установок, которые поставлялись в Россию до 2014 года.

После того, как Украина объявила о прекращении поставок, было принято решение начать производство морских газотурбинных двигателей в ОДК. С 2014 по 2017 год на предприятии велись опытно-конструкторские работы по силовым установкам М90ФР (они используются на фрегатах проекта 22350), «Агрегат-ДКВП» и М70ФРУ-Р. В апреле 2017 года Владимир Путин в рамках своего визита на предприятие ОДК, лично дал старт испытаниям новых морских газотурбинных агрегатов.

В прошлом году ОДК официально объявила, что закрыла потребность в двигателях для кораблей ВМФ России, которые ранее производились в Украине. Таким образом, начиная с третьего фрегата, корабли проекта 22350 оснащаются полностью отечественными морскими газотурбинными дизелями.

Краткое описание конструкции

Корпус фрегата имеет длинный полубак, двойное дно идёт от носа до машинного отделения. С целью снижения вероятности обнаружения корабля радарами противника его надстройка выполнена из композитов на основе углеродного волокна. Такие материалы хорошо поглощают радиоволны.

Энергетическая установка фрегата – комбинированного типа. В ней на каждый из валов гребного винта работают дизельный двигатель и газовая турбина. Мощность турбин составляет 27500 л.с., а дизелей – 5200 л.с. Суммарная мощность всей установки достигает 65000 л.с. На судне применены гребные винты фиксированного шага. Фрегат оснащён успокоителями качки. Мореходные качества, в итоге, должны позволить «Адмиралу Горшкову» вести боевые действия даже при пятибалльном шторме.

Главный артиллерийский калибр фрегата – универсальная 130мм автоматическая пушка в установке А-192. Предыдущая артустановка аналогичного калибра – АК-130 – имела массу свыше 80 тонн. Это ограничивало её применение только крупными кораблями – крейсерами и эсминцами. Масса установки А-192 составляет лишь 25 тонн, и она может устанавливаться даже на небольшие корабли, такие как фрегаты.

Скорострельность достигает 30 выстрелов в минуту, пушка может поражать наземные и морские цели на дальностях до 23 километров. При использовании орудия в качестве зенитного досягаемость составляет 18 километров по высоте.

Малокалиберная артиллерия представлена двумя зенитными установками «Палаш», по одной на борт. Каждая установка несёт две шестиствольные автоматические пушки ГШ 6-30КД, темп стрельбы которых – до 10 тысяч выстрелов в минуту (суммарно). «Палаши» поражают воздушные цели на высотах до 3 километров.

Две УВП ЗС14У1 содержат по восемь ячеек, в которые можно загружать ракеты различного назначения. Противокорабельная ракета средней дальности «Оникс» позволяет поражать корабли на дальностях до 300 километров, масса боевой части – 300 килограмм. Она малозаметна для радаров и применяется по принципу «пустил-забыл».

Другой вариант – крылатые ракеты «Калибр». Эта ракета универсальная и может быть, в зависимости от варианта, противокорабельной, противолодочной или тактической для поражения наземных целей. Дальность полёта – до 300 километров (как и у «Оникса»), боевая часть может быть проникающей или осколочно-фугасной. Наведение – инерциальное и радиолокационное. Противолодочные ракеты в качестве БЧ несут торпеду.

Наконец, в перспективе фрегат сможет использовать ракеты «Циркон», на вооружение пока не поступившую. Эти ПКР отличаются крайне высокой (гиперзвуковой) скоростью полёта. Переоснащение российских кораблей этими ракетами сможет, по некоторым оценкам, снизить роль авианосцев и заставит разрабатывать новые средства противоракетной обороны.

Противовоздушную оборону «Адмирала Горшкова» обеспечивает, в дополнение к артиллерии, ракетный комплекс «Редут». Его пусковые установки – также в носу, перед ЗС14У1. Боезапас насчитывает до 32 дальнобойных ракет 9М96 (дальность пуска – до 120 км) и до 128 ракет ближнего боя 9М100 (дальность – около 15 км).

Они поражают субмарины малогабаритными торпедами калибра 324 мм, а атакующие торпеды – реактивными противоторпедами М-15. Палубный ангар «Адмирала Горшкова» вмещает в себя традиционный для российского флота вертолёт Ка-27.

Вооружение кораблей

Иногда БПК проекта 1155.1 называют эскадренными миноносцами. Это связано главным образом с существенным изменением комплекса вооружения. Единственный представитель этого подтипа, «Адмирал Чабаненко», намного более универсален, чем его предшественники.

БПК проекта 1155

На борту БПК проекта 1155, таких, как «Удалой», или «Адмирал Харламов», размещалось противолодочное, артиллерийское и противовоздушное оружие. Оно позволяло уничтожать практически все виды целей, а также защищать корабль от крылатых ракет и торпед.

Главной частью противолодочного вооружения является комплекс «Раструб-Б» для стрельбы ракето-торпедами. Он представляет собой две пусковые установки, размещенные под ходовым мостиком.

Схема применения комплекса «Раструб-Б»

При установлении контакта с подводной лодкой, находящейся на расстоянии до 50 километров от корабля, может быть выполнен запуск ракеты, которая доставит в район обнаружения субмарины малогабаритную торпеду УГМТ-1 (имеется также вариант с боевой частью в виде ядерной глубинной бомбы). Это средство поражения способно самостоятельно выполнять поиск целей и наводиться на них. Всего в двух установках имеется восемь ракето-торпед.

На коротких дистанциях (до шести километров) против субмарин, или для перехвата атакующих торпед может быть применен двенадцатиствольный реактивный бомбомет РБУ 6000 «Смерч-2». На кораблях проекта 1155 имеется две таких установки. Размещены они на кормовой надстройке.

Кроме того, БПК оснащается двумя торпедными аппаратами (в каждом по четыре трубы) . Устанавливаются они на вращающихся платформах. В состав боекомплекта могут входить как противолодочные торпеды СЭТ-65, так и 53-63К для поражения надводных целей.

Дополняют артиллерийское вооружение четыре шестиствольных автомата АК-630 калибром 30 мм. Эти установки предназначены для уничтожения воздушных целей, включая подлетающие противокорабельные ракеты. Кроме того, автоматы могут с успехом применяться против небольших судов.

Модуль из четырех пусковых установок комплекса «Кинжал». Находится на полубаке

Противовоздушная оборона корабля обеспечивается зенитно-ракетным комплексом «Кинжал». На полубаке размещен модуль с четырьмя пусковыми установками, еще четыре таких устройства находятся на корме – две продольно в передней части задней надстройки, между реактивными бомбометами, и еще две поперечно в задней части средней настройки. В состав боекомплекта входит 64 ракеты, по 8 на каждую установку.

Дальность действия «Кинжала» составляет 12 километров, высота поражения целей – от 10 до 6000 метров. Вертикальный старт ракет обеспечивает всеракурсность комплекса, способного одновременно вести огонь по четырём разным целям. Основной режим работы «Кинжала» автоматический, система самостоятельно выбирает приоритетные цели и осуществляет запуск.

БПК проекта 1155.1

«Адмирал Чабаненко», единственный представитель больших противолодочных кораблей проекта 1155.1, наряду с противолодочным и противовоздушным оружием мог применять крылатые ракеты «Москит-М», предназначенные для поражения надводных кораблей и наземных объектов, находящихся на значительном удалении. Дальность действия этого оружия при полете по маловысотной траектории на сверхзвуковой скорости (до 2,5М) может составлять до 120 километров.

Несмотря на то, что в ходе учений американским корабельным средствам ПВО удалось по крайней мере один раз поразить малоразмерную цель, летящую со скоростью «Москита», проделать то же самое с настоящей ракетой будет значительно труднее, поскольку она еще и маневрирует по траектории, причем очень активно.

Противокорабельная крылатая ракета «Москит»

Перечень других изменений, внесенных в комплекс вооружения, выглядит следующим образом:

1. Установки «Раструб-Б» демонтированы. Вместо них используется противолодочный комплекс «Водопад» — те же самые ракето-торпеды запускаются из обычных торпедных аппаратов. Боекомплект составляет 64 ракето-торпеды;
2. Вместо двух артустановок АК-100 поставлена одна двуствольная АК-130;
3. Автоматы АК-630 демонтированы;
4. Установлены два боевых модуля зенитного ракетно-артиллерийского комплекса «Кортик»;
5. Вместо РБУ-6000 используются РБУ-12000 – десятиствольные 300-мм реактивные бомбометы.

ЗРАК «Кортик» представляет собой комбинацию из пусковой установки для зенитных ракет 9М311-1 и двух шестиствольных автоматических пушек калибра 30 мм. Он способен уничтожать воздушные цели на дистанциях до 8 километров в диапазоне высот от 5 до 3500 метров. В боекомплект входят 128 ракет и 24 000 патронов.
