Пистолет-пулемет Шпагина

Почему не ППД

Советское командование никогда не относилось серьезно к ПП. Оно считалось оружием полиции и жандармов. Однако некоторые советские конструкторы в инициативном порядке разрабатывали проекты своих пистолетов-пулеметов.

Одним из этих людей был Дегтярев. Его ППД-34 года производился серийно и в основном стоял на службе в рядах пограничной службы НКВД.

После Зимней войны с финнами, которые массово применяли ПП “Суоми”. Руководство Красной армии в срочном порядке поручило Дегтяреву доработать ППД-34.

И зимой 1940 года он представил новую модификацию своего проекта – ППД-40.

Одновременно с этим Сталин поручил привлечь лучших оружейников к созданию нового ПП, который был бы проще в производстве, но сохранял боевые качества ППД-40. Сам пистолет-пулемет Дегтярева сложен. Для его создания необходимо высокоточное оборудование и ручная шлифовка.

Ствол

Внутри данной детали имеется канал с четырьмя нарезами. Они вьются вверх слева направо. Также здесь имеется патронник с пульным входом. Он в нижней части обладает определенным скосом. Это — для задания направления движения патрона в патронник.

Данный ствол снаружи содержит:

• В передней части — закругление. Это для предохранения от забоин.
• Утолщенную часть. Для размещения в коробке ствольной.
• Выемку полукруглую на утолщенной части. Это для того, чтобы крепился ствол в соответствующей коробке.
• Выступ кольцевой. Для того чтобы ограничить процесс продвижения ствола при возврате на место. При этом также обеспечивается снижение восприятия ударов затвора.

Эксплуатация и боевое применение

В ходе Второй мировой войны

Трофейные ППШ в немецкой армии, 1944

 СССР — ППШ являлся самым массовым пистолетом-пулемётом Красной Армии в годы Великой Отечественной войны. Он также поставлялся советским партизанам, союзникам и поступал на вооружение иностранных воинских формирований на территории СССР.

•  Чехословакия — 1-й отдельный Чехословацкий пехотный батальон под командованием Л. Свободы получил ППШ в октябре 1942 года, в дальнейшем их получили другие подразделения Чехословацкого армейского корпуса
•  Польша — в 1943 году ППШ получила 1-я польская пехотная дивизия имени Т. Костюшко, а позднее — и другие польские части;
• Социалистическая Республика Румыния — в 1944—1945 гг. некоторое количество ППШ было передано на вооружение 1-й румынской пехотной дивизии им. Тудора Владимиреску, после окончания войны дополнительное количество было получено из СССР для румынской армии. Использовались под наименованием PM Md. 1952.
•  Югославия — в 1944 году ППШ получили части Народно-освободительной армии Югославии, после войны ППШ оставался на вооружении Югославской Народной Армии.

• Третий рейх — трофейные ППШ под наименованием Maschinenpistole 717(r) поступали на вооружение вермахта, СС и иных военизированных формирований нацистской Германии и её сателлитов.
•  Финляндия — трофейные ППШ использовались в финской армии, также были ,,переделки,, под 9мм.
•  Болгария — в период после 9 сентября 1944 года СССР передал болгарской армии партию ППШ, которые использовались в ходе боевых действий 1944-1945 гг.

После окончания Второй мировой войны

После войны ППШ в значительном количестве поставлялись за рубеж, главным образом, в страны Варшавского договора и иные дружественные к СССР государства. Значительное количество было поставлено в Китай.

ППШ использовался во всех конфликтах второй половины 20 века, и достойно воюет даже в начале 21-го:

• некоторое количество было передано на вооружение народной полиции и армии ГДР, получили наименование MPi 41
• В 1950—1953 годы советские, китайские и северокорейские варианты ППШ находились на вооружении Корейской народной армии и интенсивно применялись в ходе Корейской войны.
• В начале 1960-х годов некоторое количество ППШ было получено кубинским правительством, в апреле 1961 года они применялись при отражении десанта «бригады 2506» в заливе Свиней.
• В начале 1960-х годов ППШ находились на вооружении Вьетнамской Народной армии, они применялись в начальный период вьетнамской войны. В дальнейшем, в течение войны они были постепенно сняты с вооружения частей регулярной армии и переданы на вооружение отрядов сил территориальной обороны
• По состоянию на ноябрь 1966 года, некоторое количество ППШ находилось на вооружении партизан МПЛА в Анголе
• По состоянию на 1968 год, некоторое количество ППШ находилось на вооружении палестинских военизированных формирований в Иордании, применялись бойцами местных отрядов самообороны в сражении при Караме.
• Афганистан подписал соглашение с СССР о приобретении партии советского стрелкового оружия в августе 1956 года, первые ППШ были получены из СССР в октябре 1956 года, в дальнейшем ППШ состоял на вооружении армейских подразделений по меньшей мере, до 1980 года, а затем, в 1980-е годы, использовался подразделениями народной милиции ДРА</nowiki>. Также, значительное количество ППШ находилось на вооружении студенческих «отрядов защиты революции», народных ополченцев и территориальных отрядов самообороны, воевавших с «душманами» в 1981 и даже в 1986 году.
• В Никарагуа, некоторое количество ППШ находились на вооружении территориальных отрядов Сандинистской народной милиции («милисианос») по меньшей мере до середины 1985 года.
• По меньшей мере до 1980-х годов ППШ использовались армейскими и военизированными подразделениями в некоторых африканских странах.
• По состоянию на 14 июля 2005 года, на хранении министерства обороны Украины имелось 350 000 шт. ППШ; по состоянию на 15 августа 2011 года, на хранении министерства обороны Украины оставалось 300 000 шт. ППШ
• Применяется всеми сторонами вооруженного конфликта на Юго-Востоке Украины 2014-2015 гг.

История

Из опыта войны в 1939-1940 годах между СССР и Финляндией и стоящего тогда на вооружении пистолета-пулемета Дегтярева прояснился определенный факт. Он заключался в том, что Красную Армию необходимо было оснащать автоматическими моделями и организовывать, соответственно, их массовое производство. «ППД-40» и «ППД-38» (пистолеты-пулеметы Дегтярева) не подходили для таких целей, так как были они трудоемки, и требовалось немалое число станочного оборудования для их производства. Также они имели дефицит материалов и высокую себестоимость. Для замены «ППД» необходимо было разработать новый, максимально дешевый и простой пистолет-пулемет. Данный вопрос являлся немаловажным.

В 1940 году объявили конкурс на изобретение нового пистолета-пулемета. Испытания определили двух основных соперников. Ими оказались Б. Г. Шпитальный и Г. С. Шпагин. Их модели были довольно перспективными. Победу одержал Шпагин. На вооружение был принят его вариант 21.12.1940 г. Полное его название было: «пистолет-пулемет системы Шпагина 7,62 мм обр. 1941 г. (автомат «ППШ 41»)». Это является достоверным фактом.

В массовое производство «ППШ 41» – автомат, устройство, чертеж и описание которого даны в тексте ниже, поступил в период осени 1941 г. А именно – в самый кульминационный военный период, когда в таком оружии сильно нуждалась Красная Армия. За счет того, что у такого устройства, как автомат «ППШ», была простая конструкция, не использовалась легированная сталь и сложные специальные инструменты, выпуск его был развернут на многих предприятиях страны, ранее не специализировавшихся на оружейном производстве.

Основную массу деталей такого оружия как автомат «ППШ», изготавливали по методу холодной штамповки с применением электрической и точечной сварки. Самой сложной и дорогой частью являлся барабанный магазин. Он был позаимствован у «ППД», к которому при эксплуатации была масса нареканий. Это немного задерживало выпуск такого оружия, как «ППШ» – автомат, чертежи которого представлены для ознакомления ниже. После модернизации барабанный магазин заменили секторной емкостью на 35 патронов, а соответствующий прицел — на перекидной, имеющий дальность стрельбы 100 и 200 м. За военные годы было выпущено около 5,4 миллиона пистолетов-пулеметов Шпагина. У данного оружия автоматика работает благодаря отдаче свободного затвора. При стрельбе канал ствола запирался массой свободного затвора, который поджимался пружиной (возвратно-боевой).

3. Характеристика

рожковый магазин

При прицельной дальности 500 м (у раннего варианта), действительная дальность огня очередями составляет около 200 м, — показатель, ощутимо превосходящий средний уровень оружия этого класса. Кроме того, благодаря использованию патрона 7,62 ТТ, в отличие от 9 мм Парабеллум или .45 АСР (используемых в зарубежных ПП), а также сравнительно длинному стволу, была достигнута значительно большая дульная скорость пули (490 м/с против 380 м/с у МП-40 и 330 м/с у пистолета-пулемёта Томпсона), давшая лучшую настильность траектории, что позволяло одиночным огнём уверенно поражать цель на дистанциях до 300 м, а также вести огонь на большее расстояние, компенсируя понижение точности большей скорострельностью или сосредоточенным огнём нескольких стрелков. Высокая скорострельность, с одной стороны, приводила к большому расходу боеприпасов (за что ПП получил прозвище «пожиратель патронов»), и быстрому перегреву ствола, после чего ППШ начинал «плеваться»[], с другой — обеспечивала высокую плотность огня, что даёт преимущество в ближнем бою[источник?].

Оружие Северокорейской армии. ППШ-41 по сравнению с СКС.

Живучесть ППШ, в особенности с рожковым магазином, весьма высока. Чистый и смазанный ППШ является надёжным оружием. Неподвижно закреплённый боёк является причиной задержек стрельбы при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку: по воспоминаниям ветеранов Второй мировой, при передвижении в открытых автомашинах или на броне по грязным дорогам ППШ почти всегда прятали под плащ-палатку. К недостаткам можно отнести сравнительно большие размеры и массу, сложность замены и снаряжения барабанного магазина, недостаточно надёжный предохранитель, а также возможность самопроизвольного выстрела при падении на твёрдую поверхность, что нередко приводило к несчастным случаям; невысокой живучестью обладал фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, после износа амортизатора затвор разбивал заднюю часть коробки. К преимуществам ППШ можно также отнести большую ёмкость барабанного магазина (71 патрон) по сравнению с МП-40 (32 патрона), но большее количество патронов значительно увеличивало вес и габариты оружия, а надёжность барабанного магазина была сравнительно невысока. «Рожковый» магазин был легче и надёжнее, однако снаряжение его патронами представляло большую сложность из-за перестроения патронов на выходе из двух рядов в один: очередной патрон нужно было подвести под губки движением вниз-назад. С другой стороны, к примеру, магазин системы Шмайссера, использовавшийся в немецких и английских пистолетах-пулемётах, также имел перестроение патронов из двух рядов в один. Для облегчения снаряжения «рожковых» магазинов ППШ существовало специальное приспособление.

Производство ППШ продолжалось в течение всей Великой Отечественной войны. В 1942 году была предложена новая модификация — ППШ-42, несколько изменённого вида, но в конкурсе победил ППС-43, который и был, наряду с ППШ-41, принят на вооружение.

Описание ППШ

Пехотное оружие ППШ отличалось крайней простотой конструкции. В нем было всего около 70 деталей, включая приклад и барабан магазина. Большую часть автомата делали из оружейной стали разного качества (варьировалось от завода). Приклад полупистолетной формы вытачивали из массива березы или ясеня.

Сверху ствольной коробки установлен механический прицел в виде целика и мушки, рассчитанный на стрельбу до 500 метров. В реальности из ППШ вели огонь на дистанции 100 – 200 метров. На большем расстоянии начиналось слишком сильное рассеивание пуль.

Штатным боеприпасом пулемета был 7,62 х 25-мм патрон образца 1931 года. Выпущенная пуля ППШ способна пробить кирпичную кладку или несколько миллиметров стали. Вкупе с большой скорострельностью оружие становилось опасным в условиях «кинжального» боя или замкнутых пространствах. Патроны подавались из барабана, вмещающего 71 боеприпас. Дисковый магазин отличался большой массой, при снаряжении боеприпасы в нем периодически клинило.

Уже в 1942 году наладили полноценный выпуск секторных магазинов на 32 патрона. «Рожок» оказался значительно удобнее. Он меньше весил и не мешал движению солдата, а обойма на 32 патрона легко компенсировали ускоренной перезарядкой.

Ствол изделия имел нарезы и составлял в длину 269 мм. Это значительно сказывалось на скорости и точности полета пули. Боевая скорострельность достигала 1000 выстрелов в минуту. При этом ствол сильно нагревался и для защиты рук стрелка на него закрепили внешний кожух, исполняющий роль радиатора. Охлаждение кожуха ускорялось за счет перфорированных окошек. Выступающая за дульный срез часть кожуха переходит в дульный тормоз.

Стрельба ППШ может вестись в двух режимах: очередями и одиночными. Переключается кнопкой, расположенной в спусковой скобе перед спусковым крючком. Имеется предохранитель, размещенный у основания рычага взвода затвора. При включении фиксирует затвор в крайнем заднем или переднем положении.

Конструкция и принцип работы

Схема работы автоматики проста и надежна. Устройство механизмов основано на свободном ходе затвора под влиянием пороховой энергии. При взведении затвор отводится в крайнее заднее положение, сжимается возвратная пружина, а сам деталь блокируется стопором. При нажатии на спусковой крючок затвор идет вперед, из магазина выхватывается патрон и вводится в патронник. Когда затвор касается патронника из его зеркала выдвигается боек и пробивает капсюль патрона. Происходит выстрел, под давлением газа затвор уходит на изначальную позицию. Одновременно с этим из патронника выводится гильза и выбрасывается через оконце.

Подобная автоматика делала пистолет пулемет ППШ тяжелым и не безопасным. Затвор, из-за своих особенностей, отличался большим весом. С учетом качества обработки штатная версия могла быть еще тяжелее. Еще одним недостатком стала высокая вероятность самострела. Причем в любом положении затвора.

Именно так выглядит автомат Шпагина в виде схемы.

Тактико-технические характеристики

Вес, кг	5,3 с полным барабанным магазином
Длина, мм	843
Длина ствола, мм	269
Скорострельность	1000 выстрелов в минуту
Прицельная дальность, м	200 – 300
Калибр, мм	7,62
Количество патронов в магазине	Секторный – 35, барабанный — 71
Принцип автоматики	Свободный затвор

Варианты и модификации

Несмотря на то, что пистолет-пулемет ППШ уже давно снят с вооружения, есть множество его модификаций. Некоторые из них можно купить в виде массо-габаритной модели. В некоторых странах часть изделий переделывают под стрельбу патронами 9х19 мм.

Заводские советские модели

• ППШ-41 образца 1941 года – первоначальная модель автомата;
• ППШ-41 образца 1942 года – улучшенный вариант. Доработали механизм крепления магазина, увеличили толщину стенок магазинов и хромировали канал ствола;
• Тип-50 – лицензионная копия, производимая в Китае до конца 50-х годов.

ППШ-2

Шпагин разработал пистолет пулемет ППШ 2 для участи в конкурсе на новый армейский автомат. Несмотря на попытку модернизации и улучшения внутренних механизмов оружейнику не удалось убрать главные недостатки – массу и размер. По этому причине ППШ 2 отстранили от дальнейшего участия в программе.

Кустарные (не заводские) модели

• Самые разные автоматы, вышедшие из-под рук партизанских мастеров. Отличаются полностью ручной сборкой (исключая ствол) и порой лучшей надежностью, чем оригинал;
• К-50м – вьетнамский кустарный ППШ;
• Jelen – кустарный автомат, собранный умельцами во время гражданских войн на Балканском полуострове.

В рядах третьего рейха

Во время Великой отечественной, немцы захватили много советского оружия. В том числе и ППШ-41, которые активно использовали против РККА. Германцы просто брали пулемет Шпагина и меняли у него патронник, шахту магазина и ствол. Это делали для того, чтобы получившийся MP.41(r) мог стрелять патронами 9х19 мм Parabellum.

Конвертационные варианты

• PPS-50 – разработка под патрон .22 LR;
• SR-41 Semi-Auto Rifle, SKL-41 – модели под 7,62 и 9 мм боеприпасы. Автоматы делают в США;
• PPSH 41 SemiAuto — ППШ охотничий с режимом ведения только одиночного огня;
• МР-562К — пневматический ППШ;
• ППШ М – пневматика, изготовленная на Вятских-Полянах.

Варианты и модификации

В ходе своего долгого существования, ППШ не раз модифицировали, а по миру распространилось огромное количество видов этого автомата.

Все их перечислить невозможно по причине широкого распространения и бесконтрольного перемещения данного ПП.

Официально он поставлялся в такие страны как Китай, Вьетнам, Польша и Куба.

Заводские Советские модели:

1. ППШ-41 обр. 1941 г. – первый образец. Оснащался только барабанным магазином и прицелом, рассчитанным на стрельбу на расстояние до 500 м.
2. ППШ-41 обр. 1942 года – отличается от модели 41 года хромированным каналом ствола (Увеличивает износостойкость.), более надежным креплением обоймы и устранением непроизвольного выстрела, при падении. Снабжался прицельным приспособлением для стрельбы на 100 – 200 метров. Магазин секторный, выполненный из стали толщиной 0,5 мм (Позже – 1 мм);
3. ППШ-2. В 1943 году был объявлен конкурс на разработку нового пистолета-пулемета, который должен был стать заменой ППШ. Основными требованиями были сохранение боевых качеств, уменьшение массы и габаритов. Представленное Шпагиным изделие хоть и было еще больше упрощено в производстве, не удовлетворяло требованиям. Выбор пал на проект оружейника Судакова.

Кустарные и полукустарные модели:

1. “Изделие № 86” – изготавливались в Кандалакше на территории завода номер 310. До получения чертежей было выпущено 100 изделий. Все они выполнялись вручную и их детали не были взаимозаменяемыми. Как и серийные образцы, автомат оснащался барабанным магазином;
2. Множество образцов пистолета-пулемета Шпагина изготовлены в мастерских различных партизанских отрядов, действовавших на территории Белоруссии;
3. Jelen – Хорватская полукустарная модификация, которую активно применяли в войнах на Балканском полуострове.

В рядах Третьего Рейха:

1. MP.41(r) – трофейный ППШ-41 переделанный под распространенный у немцев пистолетный патрон 9х19 “Parabellum”. У оружия заменялся ствол и приемник для обойм от MP-38/40. Всего переделали около 10 000 штук.

Во время Второй Мировой Войны и после ее окончания ППШ производился на территории многих стран. Среди них был Китай, Югославия, Иран, Хорватия, Вьетнам, Венгрия, Северная Корея и др.

В основном это был обычный пистолет-пулемет Шпагина. Только в редких случаях проводились незначительные модификации, под реалии местного промышленного потенциала.

Конвертационные варианты

1. PPS-50 – Производится фирмой “Pletta”. Использует боеприпас малого калибра — .22 LR;
2. SR-41 Semi-Auto Rifle – Выпускается американской оружейной компанией “Inter-Ordnance of America”. Есть модификация под патрон 7,62х25 и 9х19 мм. Обладает увеличенной длиной ствола. Американские ценители оружия всегда лестно отзывались о ППШ-41.
3. SKL-41 – разработка под патрон 9х19. Начало производства 2003 г.
4. PPSH 41 SemiAuto – самозарядная модификация, использующая 7,62х25 патрон. Ключевая особенность удлиненный ствол (до 16 дюймов), кожух без специфических и узнаваемых овальных отверстий. Стрельба происходит с закрытым затвором. Производится американской фирмой “Allied Armament”;
5. ВПО-135 – Патрон 7,62х25. Система: самозарядный карабин. Дата разработки: 2013 год. Выпускается заводом “Молот”;
6. ППШ-О — Патрон 7,62х25. Система: самозарядный карабин. Дата разработки: 2013 год. Выпускается Ковровским заводом имени Дегтярева;
7. МР-562К «ППШ» — пневматический вариант, разработанный на Ижевском заводе. Стреляет 4,5 мм металлическими шариками. Может вести огонь очередью.

Работа над ошибками

В ходе войсковой эксплуатации в конструкцию вносились изменения. Не самым надежным конструктивным элементом оказался дисковый магазин, позаимствованный изначально конструктивно от финского «Суоми-М31».

Магазин переделали сначала для ППД-40, после чего он по наследству перешел к ППШ-41. Производство его оставалось сложным, но оправданным, исходя из емкости в 71 патрон.

Из фонда Музея Победы
Боец Красной Армии с ППШ-41 в боях под Москвой.

Для каждого образца изготовлялось по два или три дисковых магазина. Случалось, что магазин от одного ППШ не подходил к другому. В связи с этим 17 февраля 1942 года был принят к производству новый коробчатый магазин на 35 патронов. Технологию изготовления улучшили, усилили контроль качества. Но в условиях военного времени это было сложно сделать. До конца войны в армии использовались магазины обоих типов.

Еще одним недостатком ППШ-41 был его вес. Снаряженный пистолет-пулемет весил почти 5 кг. Этот параметр конструктор хотел изменить, создавая ППШ-42 или ППШ-2. Однако на конкурсе в конце 1942 года, где Шпагин представил свой образец, в финале победил ППС-43 Алексея Судаева. Более компактные и легкие ППС-43 получали военнослужащие бронетанковых, разведывательно-диверсионных, воздушно-десантных частей и подразделений.

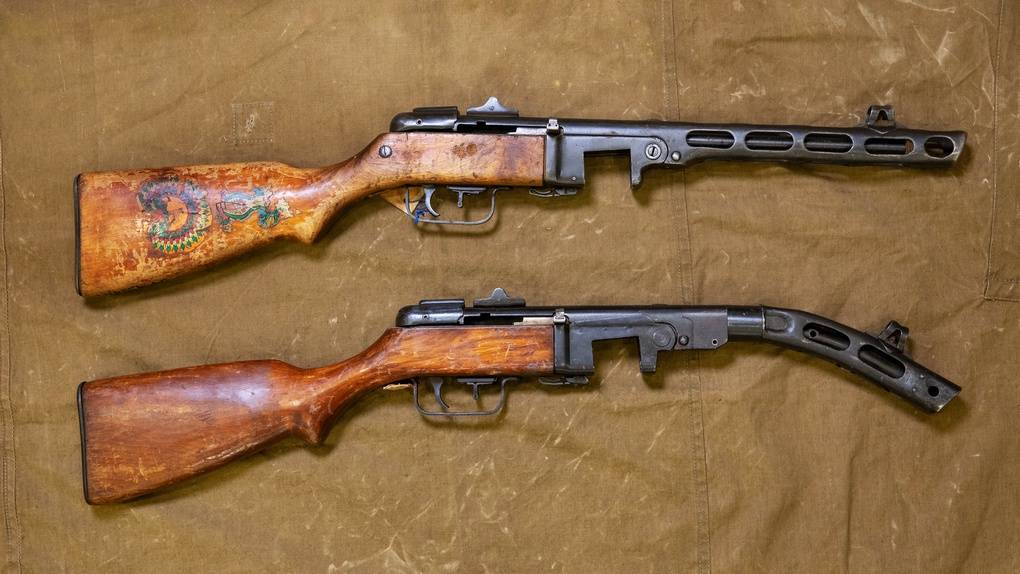

Разработано несколько вариантов и модификаций ППШ-41. Например, «ППШ-Брамит», созданный для бесшумной стрельбы. Предполагалось, что таким бесшумным оружием будут вооружаться специализированные подразделения для действий во вражеском тылу.

mycity-military.com

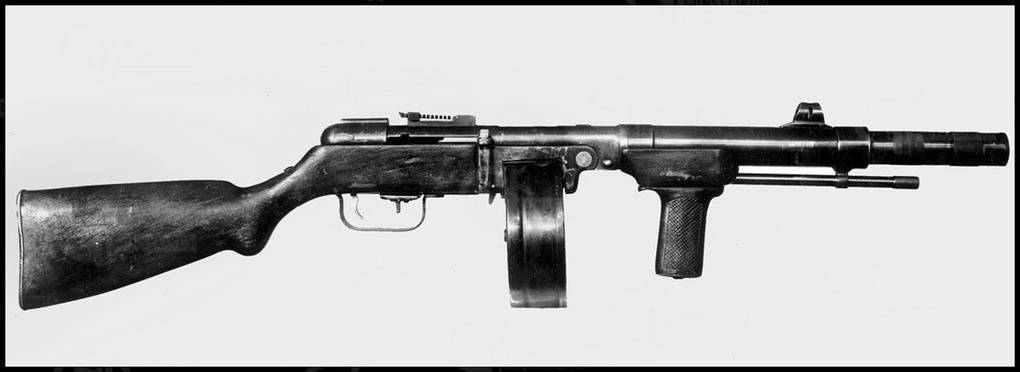

Эксперементальный вариант ППШ-Брамит.

Другим экспериментальным образцом, созданным ковровскими оружейниками в 1945 году на базе оружия Шпагина, стал кривоствольный пистолет-пулемет. Канал ствола и кожух оружия были изогнуты на 30 градусов. Такой вариант разрабатывали для экипажей бронетехники, как оружие последнего шанса, если велик риск захвата боевой машины и экипажа, а также для стрельбы из окопа. Однако и эта версия была военными отвергнута.

Рассматривали применение ППШ-41 и в авиации. В середине 1944 года огневую мощь ППШ рассчитывали использовать для штурмов пехотных колонн врага на марше или во время боя. Для этого была спроектирована специальная конструкция-платформа, которая размещалась в бомболюке бомбардировщика Ту-2Ш. На ней были закреплены 88 пистолетов-пулеметов ППШ-41. Вся эта конструкция получила наименование «Батарея ППШ». Предполагалось, что во время атаки пилот открывал бомболюк и с помощью специального прицела открывал огонь по врагу.

Из фонда Музея Победы

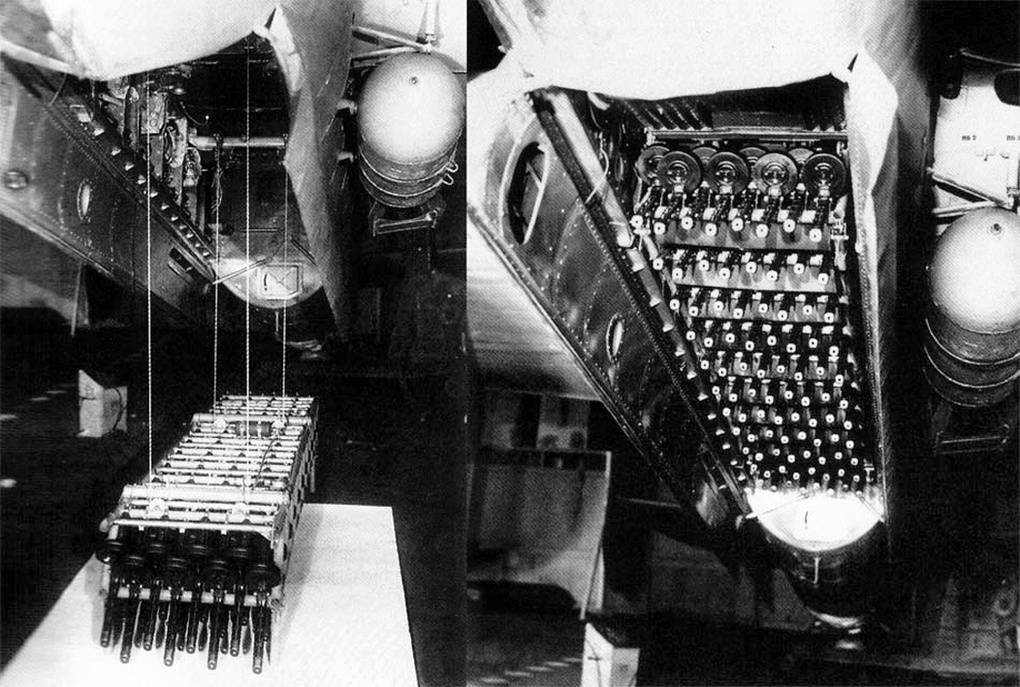

ППШ-41 в бомболюке бомбардировщика Ту-2Ш.

Только к началу февраля 1946 года «Батарея ППШ» прошла летные испытания. Несмотря на то что она показала большую эффективность, ведение огня из-за высокой скорострельности оружия было недолгим, а изменить боепитание ППШ кроме как из штатных дисковых магазинов на 71 патрон было невозможно. В итоге было принято решение для уничтожения живой силы противника использовать малокалиберные кассетные бомбы.

Из фонда Музея Победы
Украшенный наклейками ППШ – трофей Советской Армии из Афганистана 1980-е года и экспериментальный кривоствольный ППШ-41.

Достоинства и недостатки

У ППШ-41 есть целый ряд достоинств и недостатков, которые стоит описать.

Преимущества

1. Простота конструкции и высокая технологичность производства;
2. Максимальная скорострельность в размере 1000 выстрелов в минуту;
3. Используется мощный 7,62-мм патрон для ППШ, с пулей, которая способна пробивать препятствия на пути полета;
4. Возможность производить на непрофильных предприятиях.

Недостатки

1. Вес 5,3 кг со снаряженным магазином. Для сравнения масса АК-74М около 3,6 кг;
2. Большой размер оружия, что очень неудобно в замкнутых пространствах;
3. В комплекте к каждому автомату шло всего по 2 дисковых магазина;
4. Проблема с унификацией шахты приемника магазина;
5. Без постановки на предохранитель высокая вероятность самострела;
6. Плохая эргономика.

Описание конструкции и принцип работы ППШ

Пистолет-пулемет Шпагина. Плакат времен Великой Отечественной Конструкция, как уже отмечалось выше, довольно простая: две коробки – ствольная и затворная, спусковой механизм. Все это расположено на деревянном ложе, переходящем в приклад. В нём было 87 деталей и всего два резьбовых соединения.

В действие автоматика приводится движением свободно ходящего массивного затвора, приведенного в действие энергией отдачи. Боевая пружина, сдерживаемая пусковым крючком в нейтральном положении, при нажатии взводится и активируется. Она распрямляется, толкает затвор вперед, происходит прокол капсюля — выстрел. Под действием отдачи затвор идет в сторону, противоположную выстрелу, гильза выбрасывается, ее место занимает новый патрон. Если курок все еще нажат, действие повторяется. С помощью амортизатора, стоящего сзади возвратно-боевой пружины, вибрация при откате затвора уменьшается. Патрон подается из магазина барабанного или секторного типа.

Функции кожуха ствола:

• Держась за цевье, боец не обжигался о ствол;
• За счет вырезов происходит охлаждение;
• Служит дульным тормозом, который снижает отдачу;
• Косой срез дула при стрельбе уменьшает его рывки вверх.

Покрытый хромом ствол упрощает чистку, уменьшает коррозию.

Техническая характеристика (ТТХ ППШ)

Принят на вооружение	1940 год
Годы производства	1940 – 1947
Всего выпущено	около 6 млн
Вес
без патронов, кг	3.6
со снаряженным барабаном, кг	5.3
со снаряженным секторным магазином, кг	4.15
Размеры
длина, мм	843
длина ствола, мм	269
Патрон	7,62х25 мм ТТ
Скорострельность, выстрелов / мин.	1 000
Объём магазина	магазин секторный на 35 патронов, барабанный на 71 патрон
Прицел	нерегулируемый, открытый, на 100 м, с откидной стойкой на 200 м
Принципы работы	свободный затвор
Дульная энергия, Дж	508-576
Начальная скорость пули, м/с	500
Прицельная дальность, м	200-300
Максимальная дальность, м	400-600

История создания

Начнём с того, что пистолет-пулемёт Шпагина появился в войсках перед самой войной . Возможно именно поэтому этот образец стал самым массовым автоматическим оружием времён ВОВ. Добавим, что ППШ отличался простотой изготовления, поэтому мог выпускаться непрофильными предприятиями. Например, все токарные работы, необходимые для создания одного автомата выполнялись за 7 часов. При этом специалист мог быть не самой высокой квалификации. Трофейные ППШ использовались частями Вермахта, правда, их приходилось переделывать под боеприпасы Парабеллум.

Шпагин, Георгий Семёнович

Однако это произойдёт несколько позднее. А пока вернёмся в 1940 год. Именно в это время было принято решение о вооружении бойцов Красной армии более технологичными и современными автоматами. К такому выводу пришёл Наркомат вооружения СССР, основываясь на опыте Финской военной компании. Задание было простым: создать оружие должно быть не хуже пистолета-пулемёта Дегтярёва, при этом быть технологичнее, проще и дешевле в серийном производстве.

В ноябре 1940 года на суд комиссии были представлены опытные образцы стрелкового вооружения, разработанные КБ Шпагина и Шпитального. В ходе испытаний, пистолеты-пулемёты тестировались на предмет скорострельности и кучности стрельбы. Учитывалась масса и габариты каждого изделия. В качестве эталона использовался ППД-40, с которым и сравнивались результаты заявленных на испытания образцов.

По результатам тестирования, комиссия Наркомата признала образец конструктора Шпагина более перспективным. На принятие решения повлияли следующие факторы. ППШ был признан более надёжным в эксплуатации и простым в производстве. Автомат Шпитального был немного точнее, но весил примерно на 1.5 килограмма больше.

Всего через месяц после испытаний, ППШ был принят на вооружение советской армии, и заявлен в массовое производство.

Конструктор Г.С.Шпагин (слева) испытывает свой автомат. 1943 г.

Как сделать автомат стреляющий резинками

Любую модель автомата, представленную выше можно модифицировать, если добавить возможность стрельбы.

Самый простой способ это прикрепить к одной из сторон автомата небольшой черенок. Также может подойти тонкая рейка. Установить «спусковой механизм» можно как сверху, так и сбоку. Главное, чтобы было удобно, для небольших детских рук.

Прикрепить черенок можно с помощью гвоздей или суперклея. Главное чтобы крепление было надежным.

Еще одна необходимая для стрельбы вещь — резинка. Лучше использовать, так называемые «банковские» резинки. Они стоят совсем немного, а также отлично подходят по размеру. Возможна парочка таких резинок, найдется в вашем органайзере. Для заряда оружия, сплетите две резинки, к одной из которых присоедините канцелярскую скрепку. При возможности, лучше сделайте несколько зарядов

Чтобы совершить выстрел, осторожно возьмитесь за скрепку. При этом резинку нужно натянуть до самого края черенка

А после отпустите скрепку.

Постарайтесь не направлять оружие на людей и животных, ведь выстрел может обладать значительной силой и нанести вред окружающим.

Выводы Зимней войны

Серийное производство ППШ было запущено незадолго до начала Великой Отечественной в Загорске (современный Сергиев Посад. — RT). В первые же месяцы войны выпуск был налажен и на других предприятиях СССР. Только до конца 1941 года Красная армия получила порядка 92 тыс. ППШ. В 1942 году было произведено уже около 1,5 млн единиц, всего же за четыре года войны заводы изготовили порядка 5,5 млн образцов ППШ.

У военных ППШ получил ласковое прозвище «папаша». Изначально пистолет-пулемёт считался вооружением артиллеристов, танкистов и пехоты, воевавшей в горной и лесистой местности. Массовая пехота в основном вооружалась винтовками.

Однако со временем эти условные нормы были пересмотрены, и ППШ стал вторым по популярности стрелковым оружием РККА. Пистолет-пулемёт активно применял танковый десант, который не нуждался в оружии с высокой дальностью стрельбы, а также ППШ использовался в городских боях. На небольшой дистанции благодаря высокой плотности огня пистолет-пулемёт позволял быстро подавить противника.

Как отмечают эксперты, необходимость создания массового пистолета-пулемёта стала очевидной для советского военного командования по итогам Советско-финской войны 1939—1940 годов (Зимней войны).
