Рождение гадкого утенка
Советские авиаконструкторы, которые работали в СССР, находились в весьма странном положении. Самые талантливые и перспективные авиационные инженеры попали в 1937-38 гг. в жернова политических репрессий, отбывая сроки в лагерях и трудясь в составе специальных конструкторских бюро – шарашкиных конторах. Именно там рождались будущие истребители, ставшие грозой немецких люфтваффе, именно таким самолетом должен был стать ВИ-100, созданный в ЦКБ-29 под руководством В. М. Петлякова.
Бюст В. М. Петлякова
Создавая свой истребитель, В.М. Петляков ориентировался на сложившуюся в те годы концепцию господства в небе тяжелых бомбардировщиков, которые в результате массированных авианалетов приведут к коллапсу транспортной и тыловой инфраструктуры. Противостоять таким армадам должны были высотные истребители, способные длительное время находиться в воздухе и иметь превосходящее вооружение.
ВИ-100
Несмотря на перспективность разработки на судьбе самолета отразилась оценка состояния военно-воздушных сил стран, которые рассматривались в качестве потенциальных противников. Ни в Германии, ни в Японии, ни в Англии и во Франции не было на тот момент дальних бомбардировщиков, летающих на большой высоте. Следовательно, массированные бомбардировки на больших высотах не рассматривались в качестве тактики применения бомбардировочной авиации. В данной ситуации потребность в высотных истребителях отпадала. Резонно было строить истребители, рассчитанные для маневренного боя на малых и средних высотах.
Следует отметить, что такой приговор своему детищу авиаконструктор встретил с пониманием, тем более, что высшее военное руководство ВВС, не собиралось новую разработку отправить в архив. Ставка делалась на высокие летно-технические характеристики «петляковской машины», которые могли быть использованы для создания на базе опытной машины нового бомбардировщика ближнего действия. Первоначально созданный, как высотный истребитель, отсюда и индекс опытной машины ВИ-100 (высотный истребитель), должен был превратиться в пикирующий бомбардировщик. Времени на модернизацию опытной модели и приведение ее в соответствие тактико-технических требований машины нового класса, отводилось всего полтора месяца.
СБ
В советских ВВС основным средним бомбардировщиком на то время являлась машина Туполева — скоростной бомбардировщик СБ. Уже в ходе военных действий во время советско-финской войны 1939-40 гг. машина явно не справлялась со своими функциями. На этом фоне возникла острая необходимость в появлении на вооружении советской бомбардировочной авиации концептуально новой машины, способной эффективно осуществлять поддержку сухопутным войскам в пределах фронта. Одним из вариантов рассматривалась концепция создания пикирующего бомбардировщика. Машина Петлякова по своим летно-техническим характеристикам прекрасно подходила под этот тип самолетов.
Идея создать пикирующий бомбардировщик в качестве основной фронтовой машины не нова. Рожденная за океаном концепция проведения бомбометания с пикирования, получила реализацию в Германии. Здесь сумели создать Ю-87, лучший на то время пикирующий бомбардировщик, родилась тактика сопровождения наступающих сухопутных войск фронтовой авиацией. В довоенной Германии даже появилась своя школа, в которой оттачивались элементы бомбометания с пикирования, разрабатывалась тактика использования пикировщиков на поле боя. Немцы, имея на вооружении Ю-87, первые показали всему миру на практике, насколько может быть успешным умелое применение пикирующих бомбардировщиков в полосе фронта.
Юнкерс-87
Бомбардировщик Пе-2: смертоносная «Пешка» войны
Разработка пикирующего бомбардировщика Пе-2 была начата под руководством В.М. Петлякова в специальном КБ НКВД (так называемой «шарашке») силами заключенных авиаконструкторов. Изначально самолет проектировался как двухмоторный высотный истребитель и носил индекс ВИ-100.
В процессе разработки было решено также учитывать возможность использования самолета в качестве пикирующего бомбардировщика, так как именно эта тактика рассматривалась как передовая. В частности, в Германии был создан Junkers Ju 87 Stuka, который совершил первый полет в 1935 году.
Интересные факты
Бомбардировка с пикирования позволяет намного более точно наносить удары, но при этом на самолет и летчика действуют огромные перегрузки. Кроме того, вывод из пикирования — отнюдь не простой элемент пилотажа.
Пе-2 стал одним из первых серийных электрифицированных советских самолетов. За счет электродвигателей происходило отклонение рулей и щитков. Кроме того, на бомбардировщик была установлена специальная система, которая помогала летчикам входить в пикирование и выходить из него.
В частях самолет называли «Пешка». Всего было построено 11 247 Пе-2 всех модификаций — больше, чем любых других советских бомбардировщиков.
Создатель самолета Владимир Петляков трагически погиб в авиакатастрофе 12 января 1942 года, направляясь на самолете Пе-2 по вызову в Москву. Это стало большой потерей для всей отечественной авиации. После его гибели всем главным конструкторам были запрещены перелеты без острой необходимости.
О воевавших на самолете летчиках в 1967 году снят знаменитый фильм «Хроника пикирующего бомбардировщика» с Олегом Далем в главной роли.
Боевое применение
С осени 1941 года Пе-2 уже активно применялись на всех фронтах, а также в морской авиации Балтийского и Черноморского флотов. Во время контрнаступления под Москвой Пе-2 уже составляли примерно четверть от сосредоточенных для операции бомбардировщиков.
Однако наносить удары с пикирования оказалось крайне сложной задачей и требовало от летчика большого мастерства: нужно было не попасть под разлет осколков от собственных бомб. В начале полетов командование старалось не рисковать.
Внедрить тактику бомбардировки с пикирования в войска смог дважды Герой Советского Союза Иван Полбин. В ходе Сталинградской битвы появилась так называемая полбинская «вертушка», когда наклонное колесо из десятков пикировщиков, прикрывая удары, наносило точечные удары по немцам.
Угол пикирования достигал 70 градусов. Поэтому самолет был сложной целью для зениток противника.
Применялись Пе-2 и в условиях уличных боев. В таких случаях они действовали с малых высот, чтобы наносить удары предельно точно. На Курской дуге самолеты доказали свою высокую эффективность. Только за один день 16 июля 1943 года летчики 3-го бомбардировочного авиакорпуса в составе 115 Пе-2 уничтожили 55 танков, 229 автомашин, 11 зенитных и три полевых орудия, 12 пулеметных и минометных точек, семь складов горючего и боеприпасов.
Самолеты применялись во всех крупных сражениях вплоть до конца войны.
Характеристики
Экипаж — три человека; суммарная мощность двигателей — 2 200 л. с.; максимальная скорость — 540 км/ч; дальность полета — 1 300 км; бомбовая нагрузка — 1 000 кг.
Из чего состоял самолет?
Новый ПЕ-2 был оснащен двумя поршневыми моторами М-105, мощностью 1100 лошадиных сил каждый (согласитесь, для того времени очень мощная машина). Самолет мог развить скорость до 540 км в час и совершать полеты на расстояния до 1300 км. Корпус был полностью покрыт металлом, то есть пилот был хорошо защищен (по крайней мере, хотелось так думать). Кроме этого, для выполнения прямой задачи – бомбардирования – был построен специальный отсек самолета, где хранились бомбы общим весом до 1000 кг. Также в корпусе были отверстия для пулеметов. Можно себе представить, какая «машина смерти» летала в небе над СССР и пугала противников.
Экипаж состоял из 3 человек – командира, штурмана и стрелка, выполняющего еще и функции радиста. В чем было главное отличие бомбардировщика от других советских самолетов? Знающие люди быстро ответят – это был первый самолет, который оснастили приборами с электрическим управлением. Конечно, это было необычно, но и стало большой проблемой для пилотов в будущем – приборы выходили из строя и возгорались, что приводило к трагедиям.
Поточное производство было на трех авиационных заводах – в Казани, Москве и Иркутске. Конструкторы не жалели сил, создавая новые летательные аппараты для армии.
Бомбардировщик ПЕ-2. Фото.
Свой первый полет «100» совершил 1-го мая 1940 года. На это зрелище пришли посмотреть все: и обычные граждане, и солдаты, и офицеры Германии, на то время подписавшей «Акт о ненападении» с СССР. Однако тогда «сотка» была продемонстрирована, как высотный истребитель, но уже в июне назначение изменилось, и самолет был переименован в ПЕ-2 – пикирующий бомбардировщик.
Основной задачей конструкторов стало именно пикирование: ему уделялось довольно много времени, т.к. это должно было стать основной функцией бомбардировщика. Экипаж ПЕ-2 или «Пешки» состоял из 3-ох человек. Самолет имел два поршневых мотора М-105, каждый из которых был мощностью в 1100 л.с. Максимальная скорость самолета составляла 540 км/ч, дальность полета – 1300 км. Практический потолок равнялся 8800 м, а максимальная боевая нагрузка – 1000 кг. Самолет был полностью обшит металлом, только обшивка руля была выполнена из ткани. Экипаж был защищен броней. В бомбардировщике имелись отверстии для пулеметов.
Но изначально ПЕ-2 сбрасывал бомбы исключительно в горизонтальном положении, потому что пилоты боялись, что щепки повредят самолет и нанесут увечья экипажу. Первый, кто не побоялся пикировать был Полбин Иван Семенович. Его экипаж стал самым дружным за все время войны. Три человека, три друга, три товарища. Они были неразлучны: вместе летали, вместе отдыхали. Так и прошли всю войну, вплоть до самого Берлина. И.С. Полбин был дважды награжден званием Героя Советского Союза.
https://youtube.com/watch?v=tyimojM0lf4
Участие в войне
Первые ПЕ-2 жители смогли увидеть на параде 1 мая 1941 года в Москве. Однако, несмотря на совершенную конструкцию ( по тем временам), самолет имел ряд недостатков, которые пилоты видели практически невооруженным глазом. Кроме того, новые аппараты не проходили испытания, были тяжелы в эксплуатации, особенно при взлете и посадке. Экипаж не был знаком со всеми тонкостями управления самолетом. Хотя и положительные стороны тоже были – на тот момент это был самый современный и «напичканный» электроникой бомбардировщик. И это оборудование требовало определенного внимания и ремонта (что нельзя было обеспечить в военных условиях).
Самолет ПЕ-2 применялся в большинстве случаев для точечных ударов по позициям противника. Первоначально бомбы сбрасывались в горизонтальном положении – экипаж боялся, что в противном случае создастся опасная ситуация для пилотов и самолета. Он развивал большую скорость, что позволяло использовать его и днем. Но стоит отметить, что это был, наверно, единственный самолет, который прошел войну от начала и до конца.
Самым существенным недостатком были пулемёты – первоначально на ПЕ были установлены ШКАС, которые не отличались мощностью. По сути, единственным плюсом этих пулеметов была скорострельность. Только в 1943 году на ПЕ установили пулеметы Березина.
Создатель самолета – Петляков – к сожалению, не увидел триумфа своего детища во время военных действий. В 1942 году конструктор разбился на своем же изобретении в виду плохих погодных условий.
Читатели могут подумать, что самолеты ПЕ были довольно легкой мишенью для других аэропланов. Ведь и у противника имелись совершенная техника и опытные пилоты, способные управлять любым транспортным средством, имеющим крылья. Однако ПЕ было не так то просто сбить – благодаря сравнительно небольшим размерам и хорошим пулеметам летчики вели ответный огонь и уклонялись от огня противника очень ловко. Но и здесь были свои минусы – если корпус самолета оказывался пробит, то спасти экипаж могло только маневрирование и опыт пилота.
Пикирующие бомбардировщики ПЕ были настолько популярны, что конструкторы и инженеры на авиазаводах начали создавать различные модификации ПЕ-2. К таким можно отнести – ПЕ 2Ф, ПЕ 2 Ш, 2 РД, 2Р (выполнял разведывательные функции). УПЕ-2 являлся тренировочным самолетом, чтобы юные пилоты могли, так сказать, почувствовать боевой аппарат заранее. Также были изобретены ПЕ-2И, ПЕ-2М, ДБ-108
Ну и конечно, нельзя не обойти вниманием и основную модификацию – ПЕ-3, которые были уже не просто бомбардировщиками, а истребителями-перехватчиками
Собираемость и геометрия
Сравнивать модель по деталировке с Монинской Пешкой 359-й серии, собранной из трех остовов-мишеней с Красноармейского артиллерийского полигона я не вижу смысла. Других целых “пешек” дошедших до наших дней в аутентичном состоянии практически нет – если не считать двух макетов в Бугульме и Казани, разбившегося Пе-2 в Бодо (Норвегия) и находящегося в процессе реставрации Пе-2 в Чехии (самолет 2 декабря 1943 совершил вынужденную посадку на лед озера Koškajavr под Мурманском, по весне затонул и был поднят из озера в октябре 1996 г. с помощью Ми-10К и продан частному коллекционеру в Норвегию) сохранился только поздний Пе-2 с радаром Гнейс-2 в Музее Войска Польского в Варшаве. Но и он за 60 лет стояния под открытым небом далеко не в самом хорошем состоянии. Правдоподобность деталировки я буду оценивать уже в процессе сборки модели как и стыкуемость деталей. Сейчас глядя на литники сложно оценить геометрию различных мелких деталей, на которые были расчленены различные узлы и агрегаты. Вкладывать в чертежи модель я тоже не собираюсь. Их качество и достоверность вызывают сомнения. В ходе разработки модели ее автором была проведена исследовательская работа на тему матчасти и геометрии Пе-2. Результаты этой работы легли в основу модели и про них можно будет прочитать на страницах свежего октябрьского номера журнала М-Хобби. Пусть это будет тот случай, когда модель может оказаться точнее существующей графики в печатных изданиях.
Интерьер и деталировка
Внутренности фюзеляжа отделаны богато. На внутренних поверхностях фюзеляжа показан весь видимый силовой набор. Увы, но на нем присутствуют следы толкателей. Расположить их иначе по видимому не было уже возможности. Деталировка кабин подробна и на данный момент с литников ее сложно сравнить с реальным прототипом. Для этого ее надо собрать целиком. Описывать тут нечего, просто посмотрим фотографии. Люк в кабину можно сделать открытым. Приборные доски даются двух типов – под декаль и с рельефом. Нагляднее всего интерьер виден пока в инструкции.
В наборе прилагаются 3 фигурки членов экипажа, которые собираются в среднем из 5 деталей каждая. На литнике с двигателем от Як-3 есть еще запасная четвертая фигурка пилота с двумя вариантами головы – с одетыми и снятыми очками. Я не спец в фигурках, но мне они вполне понравились.
Мотогондолы и двигатели
Один из двигателей предлагается сделать открытым. В наборе для этого прилагается литник с двигателем М-105ПФ от набора Як-3. Также есть возможность сделать мотогондолы полностью закрытыми. Отдельных капотов для открытого двигателя в модели нет. Качество отливки и деталировки отличное, но смоляной двигатель будет смотреться органичнее. Лопасти винтов, храповик на коке, нагнетатель, моторама, сетки масло и водорадиаторов, жалюзи вентиляции и различные трубопроводы – все сделано лучшим образом. В наборе даются 2 типа выхлопных патрубков – раздельные на каждый цилиндр (или на 2 как средние патрубки) или общий длинный патрубок. Это несомненный плюс при постройке модели других серий из афтемаркетной декали. Сами отверстия в патрубках необходимо будет рассверлить. Лопасти винтов можно установить после окраски в кок винта, что упрощает процесс окраски и сборки.
История эксплуатации
Созданный еще в 1939 году, как высотный истребитель, сумел в 1940 году успешно пройти испытания уже как пикирующий бомбардировщик. Серийное производство машины началось зимой 1941 года. Бомбардировщик «Петляков Второй» выпускался в течение 5 лет, с 1941 по 1945 год. Производством машины в СССР занимались четыре авиационных предприятия:
- завод №22 в Казани (основное производство);
- завод №39 в Москве, позже в Иркустке;
- завод №124 в Казани;
- завод №125 в Иркутске.
Основное производство бомбардировщика ПЕ-2 во всех модификациях было развернуто в Казани. С конвейера авиазавода №22 за годы войны сошло почти 10 тыс. машин. Следует отметить, что объем серийного производства пикировщика постоянно, из года в год, увеличивался даже при условии того, что на фронте с 1944 года стал появляться другой фронтовой бомбардировщик — Ту-2 конструкции Туполева.
Самолет воевал на всех фронтах Великой Отечественной войны, участвуя в тяжелых боях 1941 года под Москвой, в 1942 году под Сталинградом. Пик активности советских пикировщиков пришелся на летнюю компанию 1943 года, включая сражение под Курском и прорыв блокады под Ленинградом.
Максимальная насыщенность полками бомбардировочной авиацией самолетами Пе-2, была достигнута в конце 1944 года. С 1943 года новые пикировщики стали получать полки морской авиации, которые сумели отличиться на заключительном этапе войны в Западной Балтике и на Черноморском морском театре.
Важно отметить, что бомбардировка с пикирования довольно редко применялась в советских ВВС, даже при наличии вполне современных машин. Основная часть полков бомбардировочной авиации, принимавших участие в боях, работала с горизонтального пикирования, оказывая поддержку сухопутным войскам в полосе фронта
Бомбардировка передовых позиций противника с участием советских пикировщиков применялась крайне редко. С этой задачей на советско-германском фронте прекрасно справлялся штурмовик Ил-2.
После окончания Второй Мировой войны самолет продолжал нести боевую службу в ВВС Войска Польского. Несколько самолетов были переданы для комплектования бомбардировочных полков для чехословацких, болгарских и югославских ВВС.
Производство и боевое применение
Выпуск машин Пе-2 велся силами нескольких авиационных заводов:
- Казанские предприятия №22 и №124;
- Московский завод №39 (позднее в эвакуации в Иркутске);
- Иркутский завод №125.
Всего заводы построили немногим более 11 тыс. самолетов Пе-2 всех вариантов. Ключевым производителем стал завод №22, изготовивший более 10 тыс. машин. Но массовость самолета не позволила ему стать долгожителем в строю – уже к 1948 году почти все Пе-2 списали.

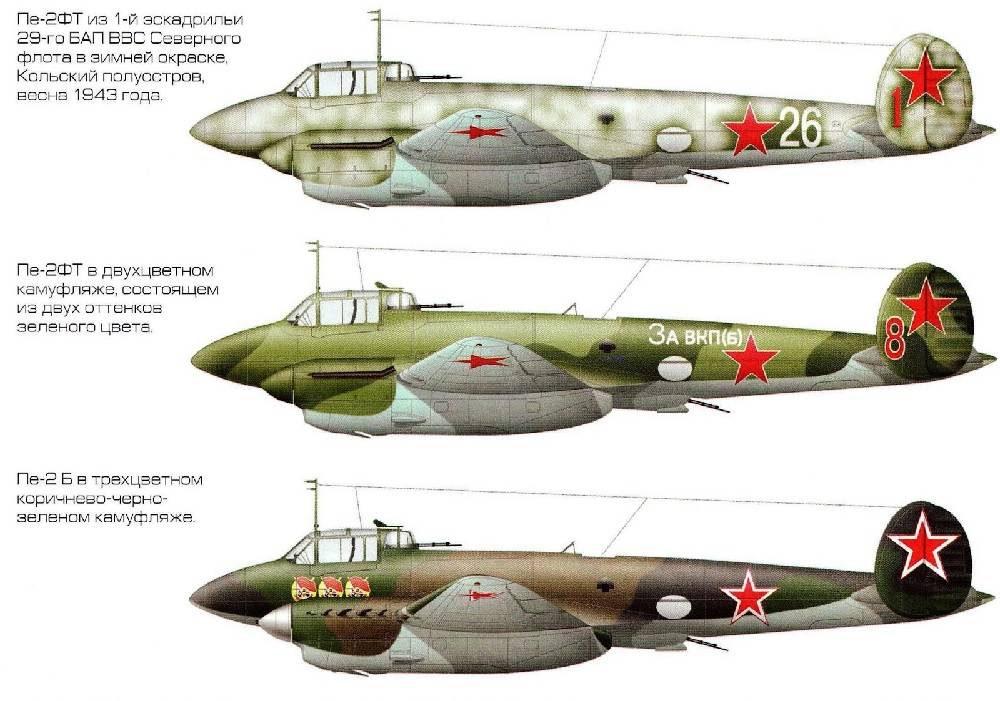

Бомбардировщики Пе-2 принято подразделять на производственные серии, которые отличаются друг от друга внешними деталями, оборудованием, размерами. Всего построено не менее 411 серий машин. Кроме этого, имелись вариации по назначению или силовым установкам.
Примером такой машины может быть Пе-2 с моторами М-82 или опытный бомбардировщик Пе-2И с двигателями ВК-107А. Несмотря на хорошие летные данные (скорость до 656 км/час), машина в серию не попала. Аналогичная судьба постигла и версию ДБ-108, оснащенную моторами ВК-108. Проект был закрыт в связи с завершением Великой Отечественной войны.
В первый военный год части, оснащенные Пе-2, несли большие потери, связанные с тактическими ошибками, слабым истребительным прикрытием и аварийностью (из-за не освоенной в частях машины). Самолеты применялись для сброса бомб из горизонтального полета, пикирование применялось редко.
Бомбометание в пикировании стало применяться шире в ходе сражений под Сталинградом, однако подобные действия привели к росту потерь из-за уязвимости идущей в пике одиночной машины.
Ситуация изменилась после перехода к тактике массированных налетов. Особенно ярко это проявилось в ходе Курского сражения. Немного позднее стала применяться тактика сброса бомб в пике из замкнутого круга. Такая тактика, обеспечивавшая защиту от истребителей противника, с успехом применялась вплоть до окончания войны.
Машины применялись для разрушения железнодорожных узлов, дорог, мостов, аэродромов, складов боеприпасов, атак колонн техники и позиций войск противника на переднем крае обороны. Флотские самолеты Пе-2 использовались на Черном и Северном море, но ярких успехов не добились. Не отмечено и активной деятельности в ходе войны с Японией, хотя на Дальнем Востоке имелось более 550 самолетов.
На машинах Пе-2 летали несколько десятков летчиков, награжденных Звездой Героя Советского Союза. Среди них был известный летчик-испытатель М.Л. Галлай. Один из пилотов, И.С. Черных, осенью 1941 года направил свой подбитый самолет на колонну техники противника.
Так, в ходе летнего наступления 1941 года некоторое число Пе-2 ранних серий было захвачено немецкими войсками. Использовать трофеи они не стали, а передали технику финнам после проведения ремонта и установки части немецкого оборудования. Финские летчики эксплуатировали, по крайней мере, 7 машин Пе-2 вплоть до 1946 года. Машины применялись в Карелии, в районе Ленинграда и над Балтийским морем.
В последние военные годы и после войны самолеты Пе-2 поставлялись ряду государств Восточной Европы. Первыми машины получила Польша, но в боях польские самолеты участия принять не успели. Всего полякам досталось не менее 120 машин, простоявших в эксплуатации до начала 50-х годов. Чехословакия переименовала полученные самолеты в В-32 и СВ-32 (боевой и учебный вариант, соответственно), которые находились в строевых частях до зимы 1951 года.
Также известно о поставках Пе-2 в Болгарию и Югославию, эти машины также вывели из эксплуатации не ранее первой половины 50-х годов.
Пикирующий бомбардировщик Пе-2. «Пешка», ставшая ферзем.
 | |
 | |
 | ||
О книге: Пикирующий бомбардировщик Пе-2. «Пешка», ставшая ферзем Летом 1937 г. аббревиатура «АНТ» во всем мире считалась символом успеха. 20 июня на территории США приземлился самолет АНТ-25 с экипажем В. П. Чкалова, а 15 июля — второй такой же самолет с экипажем М.М. Громова, установившим мировой рекорд дальности полета. В Испании и Китае в то время получила «широкую известность в узких кругах» другая машина А.Н. Туполева — скоростной бомбардировщик АНТ-40 (СБ). Проходил испытания новый тяжелый четырехмоторный бомбардировщик АНТ-42, призванный заменить устаревший ТБ-3. Казалось бы, для Туполева и его конструкторского коллектива все складывалось удачно, можно было рассчитывать на высокую оценку со стороны руководства авиапромышленности и государства в целом. Но в атмосфере пресловутого 1937 г. происходили труднообъяснимые события. Вечером 21 октября в кабинет главного инженера Глававиапрома А. Н. Туполева вошли трое мужчин, четвертый присел на стуле у секретарши и порекомендовал ей на телефонные звонки не отвечать и никуда не отлучаться. В 3 ч ночи в приемную вышел поникший Андрей Николаевич в окружении «посетителей». Только они ушли, секретарша бросилась звонить заместителю Туполева А. А. Архангельскому, тот немедленно перезвонил начальнику ГУАП М. М. Кагановичу, младшему брату считавшегося всесильным Лазаря Моисеевича Кагановича. Еще через час Михаил Каганович понял, что сделать ничего нельзя: арест конструктора был санкционирован еще более могучим должностным лицом… Год издания: 2007Страниц в книге: 160Качество: Отсканированные страницыФормат: PDFРазмер файла: 72,6 Мб | ||
 |
Скриншоты страниц:
Скачать книу: |
Другие книги этой серии:
| «Спитфайр». Лучший истребитель Союзников. | «Аэрокобра» Американский истребитель для сталинских соколов. | Ненавистная «Рама» Fw 189.Лучший самолет-разведчик Второй Мировой. | «Зеро». Лучший палубный истребитель. | Убийца «МиГов». Истребитель F-4 «ФАНТОМ» II. |
След в авиастроении, в произведениях культуры и искусства
Самолет Пе-2 не оставил после себя яркого следа, во многом по причине гибели главного конструктора. Самой главной заслугой машины явилась ее технологичность в производстве и способность работать как в горизонтальном полете, так и в пикировании.
Без участия «пешек» не обошлось ни одно сражение Великой Отечественной войны, но история самолета известна широкой публике намного меньше, чем штурмовика Ил-2 или истребителя Як-3.
Не обошли вниманием самолет Пе-2 и авторы компьютерных игр, благодаря этому каждый желающий может почувствовать себя пилотом или бортовым стрелком на легендарном пикирующем бомбардировщике. Для желающих иметь на столе масштабную модель-копию российская производит миниатюры в масштабе 1-72 и 1-48. Более крупная модель имеет детально выполненные силовые установки и кабины и станет достойным подарком ценителю советской авиации
Более крупная модель имеет детально выполненные силовые установки и кабины и станет достойным подарком ценителю советской авиации
Для желающих иметь на столе масштабную модель-копию российская производит миниатюры в масштабе 1-72 и 1-48. Более крупная модель имеет детально выполненные силовые установки и кабины и станет достойным подарком ценителю советской авиации.
