Торпеда – смертоносная стальная «сигара»

Средства противодействия

Броненосец Евстафий с противоторпедными сетями.

Проектируемые корабли стали оборудоваться специальными системами пассивной защиты. С внешней стороны бортов устанавливались противоторпедные були, которые представляли собой частично заполненные водой узконаправленных спонсоны. При попадании торпеды энергия взрыва поглощалась водой и отражалась от борта, снижая повреждения. После Первой Мировой войны также использовался противоторпедный пояс, который состоял из нескольких легкобронированных отсеков, расположенных напротив ватерлинии. Этот пояс поглощал взрыв торпеды и сводил к минимуму внутренние повреждения корабля. Разновидностью противоторпедного пояса являлась конструктивная подводная защита системы Пульезе, использованная на линкоре Giulio Cesare.

Реактивный комплекс противоторпедной защиты кораблей «Удав-1» (РКПТЗ-1)

Для борьбы с торпедами, использующими различные типы самонаведения, корабли и подводные лодки оборудуются имитаторами и источниками помех, усложняющими работу различных систем управления. Кроме того, принимаются различные меры, снижающие физические поля корабля. Современные корабли оборудуются активными системами противоторпедной защиты. К таким системам относится, например, реактивный комплекс противоторпедной защиты кораблей «Удав-1» (РКПТЗ-1), в котором используются три вида боеприпасов (снаряд-отводитель, снаряд заградитель, глубинный снаряд), десятиствольная автоматизированная пусковая установка со следящими приводами наведения, приборов управления стрельбой, устройств заряжания и подачи.

Гайды по Far Cry 6

1. Прохождение Far Cry 6. Как выполнить все задания
2. Где найти всех компаньонов-животных (Амиго) в Far Cry 6. Как получить аллигатора, собак, петуха и пантеру и найти три реликвии Триады
3. Где найти всех мифических животных в Far Cry 6 — кабана Мамутито, волков Демониако, аллигатора Венодьенте и пантеру Сангуинарио
4. Стоит ли убивать Маккея в Far Cry 6? Что будет, если его убить или оставить в живых
5. Как получить порох в Far Cry 6 при помощи засад, военных грузов и ящиков
6. Где найти все USB-накопители с песнями в Far Cry 6. Как разграбить тайник «А ритм всё звучит»
7. Где найти все рекламные щиты в Far Cry 6, чтобы выполнить задание «Хитрости ремесла»
8. Где найти всех петухов в в Far Cry 6. Как собрать всех коллекционных птиц
9. Где найти все 4 автомобиля в Far Cry 6 — Beaumont Valentina 1956 г. Хуана, Tokai Sabuku 1985, K.A.G. TG 2008 г. Ями и Verrazzano Bravo 1962
10. Где и как использовать загадочный ключ в Far Cry 6, чтобы найти винтовку «К черту Антона»

Принцип работы

На торпедах типа 53-39 перед применением следует вручную установить параметры глубины движения, курса и примерной дистанции до цели. После этого необходимо открыть предохранительный кран, установленный на магистрали подачи сжатого воздуха в камеру сгорания.

При прохождении торпедой трубы пускового аппарата происходит автоматическое открытие главного крана, и начинается подача воздуха непосредственно в камеру.

Одновременно начинается распыл керосина через форсунку и розжиг образовавшейся смеси при помощи электрического прибора. Установленная в камере дополнительная форсунка подает пресную воду из бортового резервуара. Смесь подается в поршневой двигатель, который начинает раскручивать соосные гребные винты.

Например, в германских парогазовых торпедах G7a использован 4-цилиндровый двигатель, оборудованный редуктором для привода соосных винтов, вращающихся в противоположном направлении. Валы полые, установлены один внутри другого. Применение соосных винтов позволяет уравновешивать отклоняющие моменты и поддерживается заданный курс движения.

После начала контакта головной части с потоком воды начинается раскрутка крыльчатки предохранителя боевого отделения. Предохранитель оснащен прибором задержки, обеспечивающим взвод ударника в боевое положение через несколько секунд, за которые торпеда отойдет от места пуска на 30-200 м.

Отклонение торпеды от заданного курса корректируется ротором гироскопа, воздействующим на систему тяг, связанную с исполнительной машиной рулей направления. Вместо тяг могут использоваться электрические приводы. Ошибка в глубине хода определяется механизмом, уравновешивающим усилие пружины давлением столба жидкости (гидростат). Механизм связан с исполнительной машинкой руля глубины.

Сравнительные характеристики некоторых торпед подводных лодок периода Второй мировой войны приведены ниже.

Параметр	G7a	53-39	Mk.15mod 0	Тип 93
Производитель	Германия	СССР	США	Япония
Диаметр корпуса, мм	533	533	533	610
Вес заряда, кг	280	317	224	610
Тип ВВ	Тротил	ТГА	Тротил	–
Предельная дальность хода, м	до 12500	до 10000	до 13700	до 40000
Рабочая глубина, м	до 15	до 14	–	–
Скорость хода, уз	до 44	до 51	до 45	до 50

Наведение на цель

Простейшей методикой наведения является программирование курса движения. Курс учитывает теоретическое прямолинейное смещение цели за время, необходимое для прохождения расстояния между атакующим и атакуемым кораблем.

Заметное изменение скорости хода или курса атакуемым кораблем приводит к прохождению торпеды мимо. Ситуацию отчасти спасает запуск нескольких торпед «веером», что позволяет перекрывать больший диапазон. Но подобная методика не гарантирует поражения цели и ведет к перерасходу боекомплекта.

До Первой мировой войны предпринимались попытки создания торпед с корректировкой курса по радиоканалу, проводам или иным способам, но до серийного производства дело не дошло. Примером может служить торпеда Джона Хаммонда Младшего, которая использовала для самонаведения свет прожектора вражеского корабля.

Первыми стали системы наведения по акустическому шуму, издаваемому гребными винтами атакуемого судна. Проблемой являются малошумные цели, акустический фон от которых может оказаться ниже шума винтов самой торпеды.

Для устранения подобной проблемы создана система наведения по отраженным сигналам от корпуса корабля или создаваемой им кильватерной струи. Для корректировки движения торпеды могут применяться методики телеуправления по проводам.

Боевая часть

Боевой заряд, расположенный в головной части корпуса состоит из заряда взрывчатого вещества и взрывателей. На ранних моделях торпед, применявших в Первую мировую войну, использовалось однокомпонентное взрывчатое вещество (например, пироксилин).

Для подрыва применялся примитивный детонатор, установленный в носовой части. Срабатывание ударника обеспечивалось только в узком диапазоне углов, близком к перпендикулярному попаданию торпеды в цель. Позднее стали применятся усы, связанные с бойком, которые расширили диапазон этих углов.

Дополнительно стали устанавливаться инерционные взрыватели, срабатывавшие в момент резкого замедления движения торпеды. Использование таких детонаторов потребовало введения предохранителя, которым стала крыльчатка, раскручиваемая потоком воды. При использовании электрических взрывателей крыльчатка соединяется с миниатюрным генератором, заряжающим конденсаторную батарею.

Взрыв торпеды возможен только при определенном уровне заряда батареи. Подобное решение обеспечило дополнительную защиту атакующего корабля от самоподрыва. К моменту начала Второй мировой стали применяться многокомпонентные смеси, обладающие повышенной разрушающей способностью.

Применение систем защиты от подводного взрыва привело к появлению взрывателей, обеспечивавших подрыв торпеды вне зоны защиты. После войны появились модели, оснащенные ядерными боеголовками. Первая советская торпеда с ядерной боеголовкой модели 53-58 была испытана осенью 1957 года. В 1973 году ее сменила модель 65-73 калибра 650 мм, способная нести ядерный заряд мощностью 20 кт.

История создания

Идея атаки вражеских кораблей самодвижущимися снарядами возникла в XV веке. Первым задокументированным фактом стали идеи итальянского инженера да Фонтана. Однако технический уровень того времени не позволял создать рабочих образцов. В XIX веке идею доработал Роберт Фултон, который и ввел в использование термин «торпеда».

Для управления по глубине использовались горизонтальные рули. Спустя год аналогичный проект предложил англичанин Роберт Уайтхед, который оказался проворнее российского коллеги и запатентовал свою разработку.

Первым государством, взявшим на вооружение торпеду, стала Австро-Венгрия в 1871 году.

В течение последующих 3 лет торпеды поступили в арсеналы многих морских держав, в том числе и России.

Энтузиазм против системы

Необходимость замены ССН была очевидной, но главным было решение проблемы финансирования дальнейших работ. Инженеры еще могут работать «на свободных мощностях»: чертить, изобретать, рассчитывать за свой достаточно скромный оклад. А завод в целом – нет. Волгоград за просто так не сделает поковки для изготовления кислородного резервуара, Киев не даст приборы курса и креновыравнивания… Этих заводов десятки. Словом, нужны деньги, причем подпольные, о которых и знать-то должны три-четыре человека, не больше, ведь торпеда незаконнорожденная.

Как происходит по закону? Заинтересованными организациями согласованно готовится постановление Совета министров и ЦК КПСС. Исполнитель работ берет на себя обязательство разработать торпеду с заданными характеристиками. Открывается финансирование, выделяются деньги, за использованием которых наблюдают военные представители при исполнителе. За ними в свою очередь наблюдают финансисты Министерства обороны. Они не разбираются в технике и потому действовать могут только формально: законно или незаконно.

Носители торпедного оружия

Как уже говорилось выше, первым носителем торпедного оружия является подводная лодка, но кроме нее, конечно, торпедные аппараты устанавливаются и на другой технике, такой как, самолеты, вертолеты и катера.

Торпедные катера представляют собой легкие маловесные катера, оснащенные торпедными установками. Впервые использовались в военном деле в 1878-1905 годах. Имели водоизмещение около 50 тонн, с вооружением в 1-2 торпеды 180 мм калибра. После этого развитие пошло в двух направлениях – увеличение водоизмещения и способности держать на борту большего количества установок, и увеличение маневренности и скорости небольшого судна с дополнительными боеприпасами в виде автоматического оружия до 40 мм калибра.

Легкие торпедные катера времен Второй мировой войны имели практически одинаковые характеристики. В пример поставим советский катер проекта Г-5. Это небольшой быстроходный катер с весом не более 17 тонн, имел на своем борту две торпеды 533 мм калибра и два пулемета 7,62 и 12,7 мм калибра. Длина его составляла 20 метров, а скорость достигала 50 узлов.

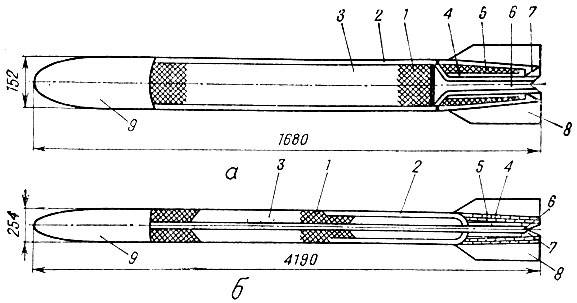

В 1940 году был представлен первый образец ракеты-торпеды. Самонаводящаяся ракетная установка имела 21 мм калибр и сбрасывалась с противолодочных самолетов на парашюте. Поражала эта ракета только надводные цели и поэтому оставалась на вооружение лишь до 1956 года.

В 1953 году в российский флот принял в свое вооружение ракету-торпеду РАТ-52. Ее создателем и конструктором считается Г.Я.Дилон. Эту ракету несли на своем борту самолеты типа Ил-28Т и Ту-14Т.

На ракете отсутствовал механизм самонаведения, но скорость поражения цели была довольно высока – 160-180 м/с. Ее скорость достигала 65 узлов, с дальностью хода 520 метров. Пользовался российский военно-морской флот данной установкой на протяжении 30-ти лет.

Вскоре после создания первого носителя самолета, ученые стали разрабатывать модель вертолета, способного вооружаться и атаковать торпедами. И в 1970 году на вооружение СССР был взят вертолет типа Ка-25ПЛС. Этот вертолет был оснащен устройством, способным спускать торпеду без парашюта под углом 55-65 градусов. Вертолет был вооружен авиационной торпедой АТ-1. Торпеда была 450 мм калибра, с дальностью управления до 5 км и глубиной ухода в воду до 200 метров. Тип двигателя представлял собой электрический одноразовый механизм. Во время выстрела электролит заливался сразу во все аккумуляторы из одной емкости. Срок хранения такой торпеды составлял не более 8 лет.

Сундук с криптограммой №10. Где расположены криптограммы «#18 — Сигара» и «#21 — Кроко-Такси»

Десантируемся в убежище «Гуарача» в районе Ла-Хойя и летим на север к ближайшему берегу. Здесь найдём клинику «Гордость народа», расположенную справа через дорогу от ЖК «Сендровский». Сундук расположен на крыше больницы.

Следуем к южному зданию ЖК «Сендровский» и забираемся на крышу при помощи «Кошки». Используем трос и скатываемся на северное здание. Справа от троса забираем криптограмму «#18 — Сигара».

Используем парашют или костюм-крыло и долетаем до здания напротив через дорогу. Подходим к нему со стороны залива Агуха и используем строительные леса, чтобы забраться на крышу. Возле металлических бочек найдём криптограмму «#21 — Кроко-Такси».

История

Китайские врачи были первыми, кто смог подробно описать процедуру реконструкции лица при заболевании «заячья губа». Ранние методики сводились к вырезанию ровной щели и сшиванию ее по частям. В середине 17 века, эволюция хирургической техники позволила использовать специальные пластинки для лечения подобных заболеваний. Применение этого метода на ранних сроках жизни ребенка является основой реконструктивных вмешательств и сейчас. Теннисоном был представлен метод треугольных кожаных лоскутов, который образует в результате хирургического вмешательства на верхней губе лук Купидона. Геометрия данной методики была описана в работах Рэндалла, считавшего ее наиболее популярной в то время. Миллард представил хирургическую технику, связанную с перемещением медиальной части губы к боковой пластине при этом сохраняющей форму лука Купидона в виде глубокого желобка. Его теория способствовала улучшению результатов пластических операций при заячьей губе.

От процветания до выживания

Вначале «Дагдизель» выпускал парогазовые торпеды, а с 60-х годов XX века главным направлением работы завода стало производство электрических торпед. В последующем здесь изготовлялись широкополосные минные комплексы и тепловые торпеды на унитарном топливе, причем «Дагдизель» являлся единственным предприятием СССР, на котором осуществлялось их крупносерийное производство.

В послевоенный период основными изготовителями торпед для ВМФ СССР были завод «Дагдизель», завод им. Кирова (Алма-Ата, Казахстан), завод «Двигатель» (Ленинград), завод им. 50-летия Киргизской ССР (ныне корпорация «Дастан», Кыргызстан).

Разработкой торпед занимались НИИ-400 (будущий ЦНИИ «Гидроприбор»), КБ завода им. Кирова (торпеда 53-65К 1970 года и работы 80-х по теме «Магот»), филиал НИИ-400 в Ломоносове (будущий ОАО «Мортеплотехника»).

Коллаж Андрея Седых

В 1973 году разработчиков и изготовителей торпед объединили в специализированное НПО «Уран». С позиций нынешнего дня это было весьма неоднозначное решение. Если в 50–60-х годах наши торпеды в сравнении с зарубежными аналогами смотрелись весьма достойно (ряд образцов, разработанных в то время, до сих пор стоит на вооружении и востребован на экспорт), то итоги работы НПО «Уран» 70–80-х удручают. На момент распада СССР ни в каких других видах и образцах ВВТ Советский Союз не отставал столь значительно от вероятного противника, как в области морского подводного оружия.

После декабря 1991 года НПО «Уран» прекратило свое существование. На территории РФ остались «Дагдизель», «Двигатель», «Гидроприбор» и «Мортеплотехника». В тот сложный период каждое предприятие «выплывало» самостоятельно.

90-е годы для «Дагдизеля» прошли крайне тяжело. Во всей остроте для завода встал вопрос развертывания собственных НИОКР – как условие выживания и развития предприятия.

История разработки

В декабре 1926 г. после передачи завода Лесснера в Остехбюро началось его восстановление и подготовка к производству. Первой серийной продукцией завода, получившего, кстати, в ноябре 1927 г. новое название «Двигатель», стали торпеды 53-27. К сожалению, не все шло гладко. С 1927 г. по 1930 г. было изготовлено всего 52 торпеды. Конструктивное несовершенство проекта и низкое качество изготовления торпед постоянно приводили к нареканиям флота. Главный недостаток торпеды заключался в том, что из-за малой дальности хода она могла использоваться практически только с подводных лодок и торпедных катеров. Для надводных кораблей дальность ее хода была явно мала. К тому же торпеда плохо управлялась по глубине и не обладала достаточной герметичностью. И все же ее производство продолжалось. В 1934 г. завод выпустил 850 торпед 53-27: 629 — для подводных лодок и 221 — для надводных кораблей.

Наблюдение за серийным производством торпед, как и за всеми ведущимися в области торпедостроения научно-исследовательскими и опытно-конструкторскими работами осуществлялось в то время Научно-техническим комитетом (НТК) ВМС РККА. В 1932 г. эти функции были переданы вновь созданному Научно-исследовательскому (1938—1948 гг. — Научно-испытательному) Минно-торпедному институту (НИМТИ) ВМС.

Практически заново создавалась и торпедостроительная промышленность. Создана она была в рекордно короткие сроки. К концу 30-х годов торпеды производились уже на четырех заводах: в Ленинграде на заводах «Двигатель» и им. К. Е. Ворошилова, в Большом Токмаке под Днепропетровском на заводе «Красный Прогресс» и на вновь построенном в 1938 г. заводе под Махачкалой (впоследствии «Дагдизель»), Сдача торпед флоту осуществлялась тремя пристрелочными станциями: под Ленинградом на Копанском озере, в Крыму под Феодосией и на Каспийском море.

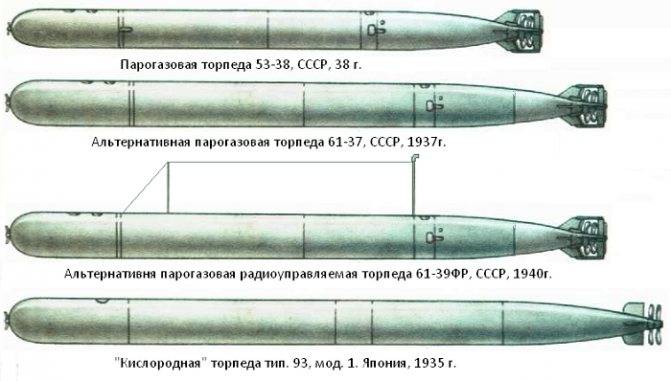

Парогазовая торпеда 53-38: А — боевая головная часть; Б — учебная головная часть; 1 — взрывчатое вещество боевого зарядного отделения; 2 — инерционные взрыватели с запальными стаканами; 3 — воздушный резервуар; 4 — водяной отсек; 5 — масляный баллон; 6 — керосиновый баллон; 7 — гидростатический аппарат; 8 — подогревательный аппарат; 9 — цилиндр главной машины; 10 — рулевая машина; 11 — шатунно-кривошипный и распределительные механизмы главной машины, заключенные в картер; 12 — прибор Обри; 13 — хвостовая часть с рулями глубины и направления, двумя винтами

Первоочередной задачей советских торпедистов стала модернизация торпеды 53-27. Прежде всего требовалось ввести для надводных кораблей второй дальноходный режим скорости. С этой целью были использованы заимствованные с закупленной в 1932 г. в Италии торпеды 53Ф регулятор давления, подогревательный аппарат, гидростат и ряд других механизмов. Модернизированную торпеду приняли на вооружение в 1936 г., называться она стала 53-36. Увы, торпеда оказалась не лучше и не надежнее своей предшественницы. По своим ТТХ она по-прежнему отставала от зарубежных образцов. После многократных доработок флоту удалось сдать всего около ста торпед 53-36. Однако и их приходилось использовать с большими ограничениями. В 1938 г. неудавшийся образец был снят с производства. Что оставалось делать торпедостроителям, когда флот остро нуждался в современных торпедах? Только вновь обратиться к закупленным в 1932 г. итальянским образцам. Их было два — калибра 450 мм и 533 мм. Организацию воспроизводства итальянских торпед на отечественных заводах поручили НИМТИ. Вскоре рабочие чертежи были готовы и в 1936 г. завод «Красный Прогресс» приступил к изготовлению 45-сантиметровых торпед. Называться они стали 45-36Н. Буква «Н» означала, что торпеды предназначались прежде всего для эсминцев типа «Новик». Из 53-сантиметровых аппаратов подводных лодок они могли использоваться через вставные решетки. В 1938 г. на заводе «Двигатель», а с 1939 г. и на «Дагдизеле» начали производиться 53-сантиметровые торпеды. Они предназначались для надводных кораблей и подводных лодок, имеющих аппараты калибра 53 см. Торпеды получили наименование 53-38.

См. также[править | править код]

• Торпедная атака
• Ракета-торпеда
• Морская мина (изначальное определение торпеды — «самодвижущаяся мина») буксируемая мина — первое вооружение первых минных катеров (морская мина, буксируемая в атаку при помощи троса)
• шестовая мина — мина, закреплённая на шесте перед минным катером, и взрывающаяся при ударе о препятствие
• метательная мина

Противокорабельная ракета
Противолодочная ракета

самолёты:

• Торпедоносец
• Воздушная торпеда Кеттеринга

корабли:

• Подводная лодка
• Торпедный катер
• Миноносец
• Эсминец

другое:

• Torpedo Data Computer — один из ранних аналоговых компьютеров, применялся на американских подводных лодках Второй мировой для расчёта курса торпеды.
• Бангалорская торпеда

Боевое применение

Первым государством, применившим новое оружие в деле, стала Россия. Торпеды использовались во время русско-турецкой войны 1877-78 года и запускались с катеров. Второй крупной войной с использованием торпедного вооружения стала русско-японская война 1905 года.

В ходе Первой мировой войны оружие использовалось всеми воюющими сторонами не только в морях и океанах, но и на речных коммуникациях. Широкое использование подводных лодок Германией привело к большим потерям торгового флота Антанты и союзников. В ходе Второй мировой войны стали применяться усовершенствованные варианты вооружения, оснащенные электродвигателями, усовершенствованными системами наведения и маневрирования.

Россия

• Справочник
  • АЛФАВИТНЫЙ СПИСОК

Память

• Минеры “Курска”

Мины

• Мина Купреянова, 1885

Мина “П-13”

Мина типа “Р” – “Рыбка”

Мина типа “С”

Мины Колбасьева

Минные защитники

Мины МАВ-1, МАВ-2

Мина М-26

Мины “Ремин” и БИД

Мины “Мираб” и УМ

Мина АМГ-1

Мина Р-1

Мина ПБМ-1

Мина АГ

Мина КБ

Мины НЭМ и НЯМ

Мина ПЛТ, ПЛТ-Г

Мина ПЛТ-2

Мина АМД-1

Мина ЭП, ЭП-Г

Мина АПМ-1

Мина МЯМ

Мина КБ-КРАБ

Мина АГСБ

Мина АМД-2

КПМ

АПМ

Мина КАМ

Мина АМД-2М

ПДМ-1М

Мина ПДМ-2

ПДМ-3Я

Серпей

Шумящая мина (проект)

Мина АМД-4

Мина МДТ

ТУМ-500, ТУМ-1000

Мина ИГДМ

Мина “Лира”

Мина ИГДМ-500

Мина КСМ

Мина КРМ

Мины ГМ, УГМ

Мина ПМ-1

РМЗ

ДИВЕРСИОННЫЕ МИНЫ

Мина УКСМ

Мина РМ-1

Мины РМ-2, РМ-2Г

Мина ПМ-2

Мина ПРМ

Мина УДМ-Э

Мина ПМР-1

Мина ПМТ-1

Мина ДМ-1

Мины МДС, СМДМ

МТПК-1

Мина АПДМ

Торпеды и ПЛР

• Проекты XIX века
• Торпеды Александровского

45-12

53-17

53-38

53-39, 53-39ПМ

ЭТ-80

ЭТ-46, ЭТ-56

САЭТ-50

53-57

53-61

СЭТ-40

РПК-2 “Вьюга” ракета 81Р

ОМС “Посейдон” (“Статус-6”)

XIX век

• КОПО
• Кронштадт 1853-1856
• Шиллинг П.Л.
• Якоби Б.С.
• Петрушевский В.Ф.

Управления, отделы

• История МТУ ВМФ (1938-1965)
• Брыкин А.Е.
• Бутов С.А.
• Емелин Г.В.
• Костыгов Б.Д.
• Ларионов А.И.
• Панферов В.Н.
• Сокольский К.И.
• Шибаев Н.И.

История МТО БФ 1939-1945

ИСТОРИЯ МТУ БФ 1946-1990

Начальники МТО БФ

История МТО ЧФ

Начальники МТО ЧФ

1 Флотилия пл СФ

ВМУЗ, ВУЗ, УЦ

• МОК
• Выпускники МОК (1875-1905)
• Беклемишев М.Н.
• Пилкин К.П.
• Тверитинов Е.П.

ВМА (1827-1917)

ВМА (1917-1945)

ВМАКВ (1945-1960)

ВМА (1960-1990)

ВМА (1990-2012)

ППС ВМА

Выпускники ВМА (1926-1960)

Выпускники ВМА (1961-1990)

Выпускники ВМА (1991-2013)

Белобородый В.С.

Гончаров Л.Г.

Горовенко Г.З.

Денисов Б.А.

Добротворский Ю.А.

Емельянов А.В.

Коробов Ю.А.

Подобрий Г.М.

Поленин В.И.

Скворцов И.А.

Скрынский Н.Г.

Стекольников Ю.И.

Трофимов А.В.

Шишкин М.А.

Эйст А.И.

6 ВСОК и ФВ

Кафедра БПТВ (ПЛ)

Кафедра БППЛВ

Кафедра БПМПМВ

ППС Минной кафедры

Абрамов О.К.

Ворожцов В.Г.

Дьяконов Ю.П.

Запутряев С.А.

Кимбар Ю.Ю.

Лонцих Л.Я.

Салмин Е.И.

Саранюк Д.В.

Соколов Е.В.

Шушлебин И.П.

ВВМКУ им. Фрунзе

ВВМКУ им. Фрунзе ч.2

ВВМКУ им. Фрунзе ч.3

Ком.ф-та и ППС

ТОВВМУ

ВВМУПП

Ком. 2 ф-та

ППС ВВМУПП

К-ры рот ВВМУПП

Выпускники ВВМУПП 1952-1971

Выпускники ВВМУПП 1972-1991

Выпускники ВВМУПП 1992-2015

Агафонов А.Г.

Балакшин А.И.

Будкин Н.И.

Булкин В.М.

Иевлев В.И.

Красников В.В.

Костин О.И.

Макурин А.В.

Сазонов А.В.

Шугайло Д.Д.

ВВМУИО

Командование и ППС ВВМУИО

Выпускники ВВМУИО

История ФМО ВМИ

Руководители ФМО ВМИ

ППС ФМО

Выпускники до 1945 г.

Выпускники после 1945 г.

ТМАУ

93 УЦ ВМФ

УЦ ВМФ Сосновый Бор

КНТ (1947-1957)

НИИ, КБ, заводы

• Борушко А.М.
• Ботов А.Д.
• Будылин А.П.
• Вайнер И.П.
• Васильев А.М.
• Вольфсон Л.М.
• Гейро А.Б.
• Гринев М.А.
• Жизмор Р.С.
• Калчев С.А.
• Киткин П.П.
• Колбасьев Е.В.
• Корытов С.С.
• Лямин Б.К.
• Матвеев Л.П.
• Миляков Ф.М.
• Пятницкий А.А.
• Скоробогатов А.Т.
• Троицкий О.К.
• Умиков З.Н.
• Шрейбер Н.Н.
• Эсаулов Г.Ф.

Александровский И.Ф.

Кокряков Д.А.

Корвин-Коссаковский Р.Н.

Шамарин Н.Н.

Остехбюро (1921-1937)

Бекаури В.И.

Бехтерев П.В.

НИМТИ

Л/с НИМТИ 1932-1945 гг.

Адрианов И.М.

Брон О.Б.

Верещагин А.К

Курнаков М.Н.

Мещерский В.И.

Федоров Н.Г.

Челышев И.Д.

КБ и ТБ в Берлине (1945-1948)

З-д “Двигатель” 1852-1917

Обуховский з-д (1863-1917)

Обуховский з-д. Производство торпед

Пшенецкий Б.Л.

НИИ-22 “Поиск”

Зотов-Лобанов Ф.Я.

Арсеналы, базы, станции

• 18 Арсенал 1809-1917
• 18 Арсенал 1917-1939
• 1 арсенал / 6 арсенал 1931-1945
• БТВ 2708 1933-1945
• 15 Арсенал 1938-1945
• 15 Арсенал л/с 1938-1945
• ТБВ 2790
• ТБВ 2800
• 10 Арсенал
• ТБВ 2848
• БМПВ 2722
• БМПВ 2722, л/с

Разоружение мин

• Разоружение 1854-1920
• Разоружение 1939-1945+

Разоружение мин на ЧФ 1941-1945

Грачев В.С.

Приказчиков М.С.

Титов Б.А.

Халеев М.Я.

Разоружение мин на БФ 1941-1945+

Алексютович Б.К.

Вершовский К.Г.

Тепин Ф.И.

Разоружение на СФ 1941-1945

Разоружение на БВФ 1941-1945

Макаров В.И.

Нормец В.А.

Разоружение Вьетнам (1965-1973)

Есть что рассказать?

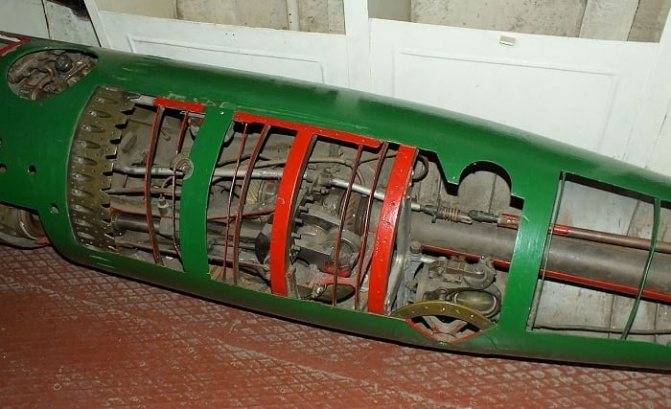

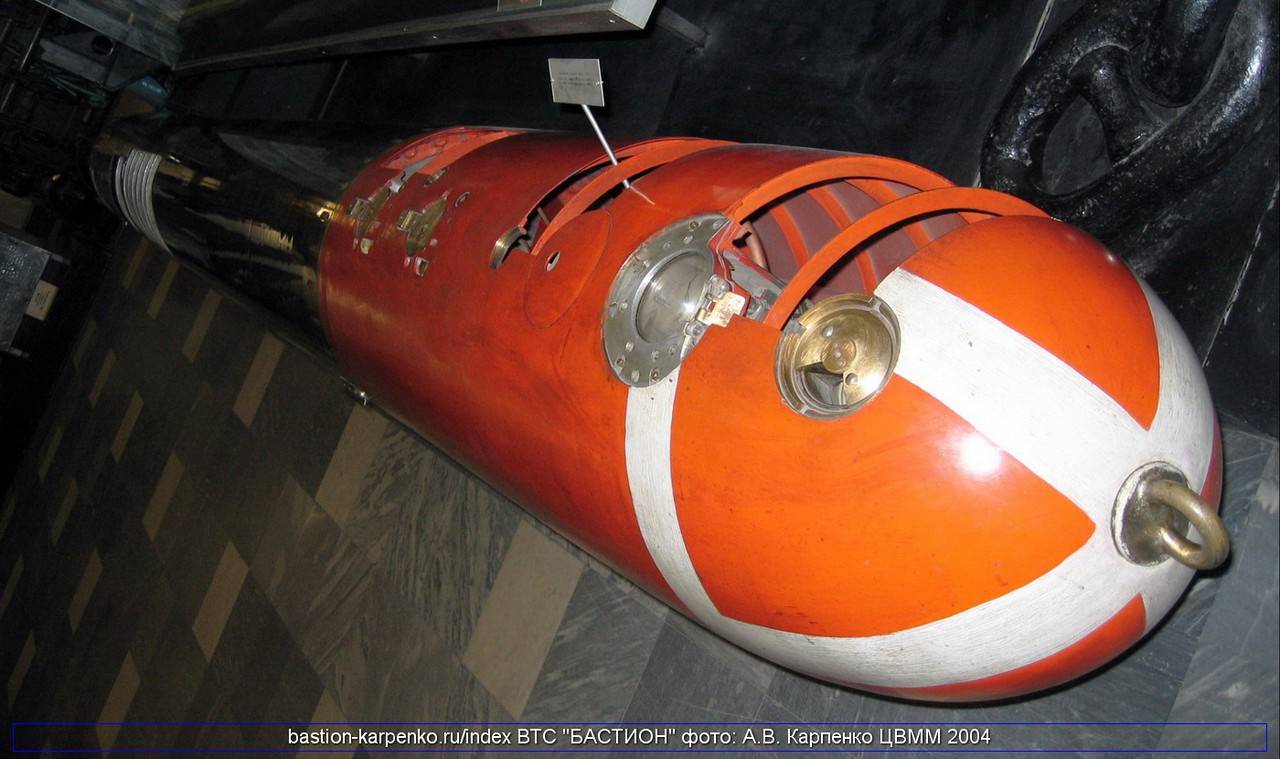

Сохранившиеся экземпляры

Сверху вниз: английская Mark IX, немецкая G7e, американская Mk 18 Благодаря массовому производству, множество торпед G7 сохранились на местах базирования подлодок и были сняты с сдавшихся подлодок всех типов при . Сейчас торпеды G7 различных модификаций можно найти во многих военных и профильных музеях всех стран:

• Музей Мирового Океана, Калининград, Россия ();
• Museum of Science and Industry, Chicago ();
• Музей подводного флота в Балаклаве ();
• Музей Краснознаменного Черноморского Флота СССР, г.Севастополь ();
• Wisconsin Maritime Museum ().

Иные данные

• На базе торпеды G7e была построена человекоуправляемая торпеда «Neger».
• На безе захваченной американцами торпеды G7e методом реверсного инжиниринга была сконструирована .
• В союзных документах торпеды «Zaunkonig» и «Zaunkonig-II» фигурировали как GNAT — German Navy Acoustic Torpedo.

Как всё начиналось

В Советском Союзе первые электроторпеды появились в конце тридцатых годов прошлого века. Тогда они обладали массой недостатков. Затем по ходу развития научно-исследовательских и опытно-конструкторских работ (НИОКР) наши системы постепенно совершенствовались.

bastion-karpenko.ru
К 1942 году советские конструкторы создали электрическую торпеду ЭТ-80.

Необходимо отметить, что к началу Второй мировой немцы уже имели на вооружении электроторпеду G7e со скоростью 30 узлов и дальностью хода до 5 километров при массе боевой части 300 кг.

Кстати, много проблем, тормозящих развитие этого оружия, было связано с аккумуляторами: конструкторы прикладывали гигантские усилия, чтобы создать компактные источники питания большой ёмкости (примерно тем же самым занимаются сейчас конструкторы электромобилей). Испытывались магниево-хромовые, цинково-йодистые, сухие электролитические батареи и многие другие. В результате пригодными для торпед оказались никелево-кадмиевые, серебряно-цинковые батареи и серебряно-магниевые источники тока, в которых электролитом служит морская вода.

Многие специалисты, несмотря на очевидные технические трудности, связанные с поиском наиболее эффективных аккумуляторов, всё-таки полагают, что за торпедами на электрической тяге будущее. Поскольку энергоёмкость топлива для тепловой энергетической силовой установки, в общем, ограничена, и в обозримом будущем резерв будет исчерпан (хотя и этот постулат предполагает исключения). Так что в целом электрические торпеды прогрессивнее, надёжнее и безопаснее тепловых.

Устройство

В следующем отсеке расположен запас топлива, вид которого зависит от типа установленного ближе к корме двигателя. В хвостовой части установлен гребной винт, рули глубины и направления, которые могут управляться автоматически или дистанционно.

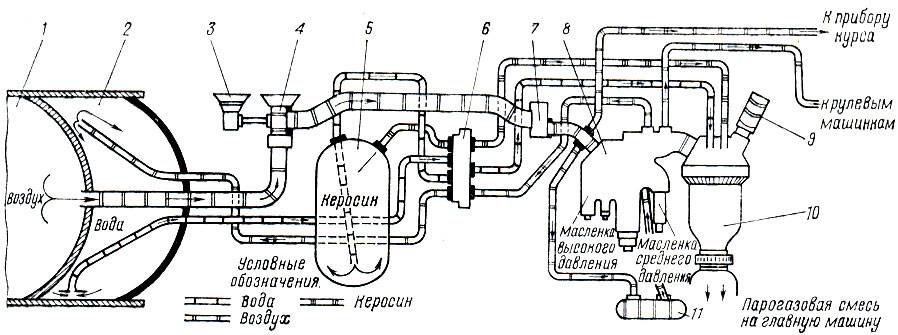

Принцип работы силовой установки парогазовой торпеды основан на использовании энергии парогазовой смеси в поршневой многоцилиндровой машине или турбине. Возможно использование жидкого топлива (в основном керосин, реже спирт), а также твердого (пороховой заряд или любое вещество, выделяющее значительный объем газа при контакте с водой).

При использовании жидкого топлива на борту имеется запас окислителя и воды.

Поскольку при сгорании смеси температура достигает 3,5-4,0 тыс. градусов, то имеется риск разрушения корпуса камеры сгорания. Поэтому в камеру подается вода, снижающая температуру горения до 800°C и ниже.

Основным недостатком ранних торпед с парогазовой силовой установкой стал хорошо различимый след выхлопных газов. Это стало причиной появления торпед с электрической установкой. Позднее в качестве окислителя стали использовать чистый кислород или концентрированную перекись водорода. Благодаря этому отработавшие газы полностью растворяются в воде и след от движения практически отсутствует.

При использовании твердого топлива, состоящего из одного или нескольких компонентов, не требуется использование окислителя. Благодаря этому факту снижается вес торпеды, а более интенсивное газообразование твердого топлива обеспечивает увеличение скорости и дальности хода.

В качестве двигателя применяются паротурбинные установки, оснащенные планетарными редукторами для снижения частоты вращения вала гребных винтов.
