История создания
Оружейное предприятие братьев Эмиля и Леона Наган было открыто в бельгийском городе Льеж в 1859 году. Это относительно небольшое семейное производство занималось ремонтом стрелкового вооружения, занималось разработкой собственных образцов огнестрельного оружия ближнего боя. Здесь нужно уточнить, что в конце 19-го века, многие страны работали над перевооружением своих вооружённых сил.
В плане личного оружия, предпочтение отдавалось короткоствольным револьверам, которые были удобны в ношении, отличались простотой и надёжностью конструкции.
В эту гонку мастеров-оружейников включился и старший из семьи Наган — Эмиль. Мужчина продемонстрировал комиссии, сформированной при бельгийском военном министерстве, 6-зарядный револьвер с УСМ двойного принципа действия. Такое оружие ставилось на боевой взвод ручным способом либо автоматизировано, при давлении на спусковой крючок. Образец прошёл комплекс испытаний, и был поставлен на вооружение в качестве табельного оружия старшего и младшего офицерского состава. С этого момента началась вековая история револьверов системы наган.
К слову, вскоре после получения патента, Эмиль тяжело заболел, и в результате осложнения практически полностью ослеп. Поэтому разработкой последующих модификаций и модернизацией револьвера занимался младший брат Леон.
Револьверы братьев Наган: Эмиля и Леона
Производство
Модель револьвера, созданная и запатентованная Эмилем Наганом, практически с первых дней своего существования приобрела огромную популярность. К слову, это способствовало становлению семейной фабрики в качестве одного из крупнейших игроков на мировом рынке производителей оружия.
Наганы выпускались следующими производителями:
- Бельгийскими фабриками «Байяр», «Лелаж», «Франкотт»;
- Швейцарской компанией «Хускварна»;
- Немецким заводом «Энель»;
- Испанским предприятием «Арисменди-Гоэнага»;
- Российскими заводами, расположенными в Туле и Ижевске.
Царская Россия и советская Республика
В конце 19-го века, правительство Российской Империи начало перевооружение армейских частей и соединений. В качестве основного вооружения была выбрана винтовка, разработанная Мосиным, обладающая отличными стрелковыми характеристиками. Проблема была с личным оружием. Личным табельным оружием были пистолеты системы Смита-Вессона, которые к тому времени считались морально и технически устаревшими. Поэтому созданной комиссией, которую возглавлял генерал-лейтенант Чагин, был объявлен конкурс по выбору личного стрелкового оружия. Требования к идеальному, по мнению комиссии, револьверу были следующие:
- Высокое останавливающее действие пули;
- Пробитие 10-сантиметровой сосновой доски;
- Незначительный конструкционный вес;
- Калибр и нарезной ствол, унифицированные с основным стрелковым вооружением;
- Отсутствие стрельбы самовзводом;
- Первоначальный разгон пули не меньше 300 м/сек;
- Простая и надёжная конструкция;
- Поочередное экстрагирование гильз;
- Высокая точность боя;
- Возможность эксплуатации в сложных условиях;
- 7-зарядный барабан.
Если проанализировать заявленные требования, можно заметить, что здесь перечислены основные характеристики револьвера системы Нагана. Отсюда следует, что конкурсный отбор носил фиктивный характер, и имя победителя было известно заранее. Несложно догадаться, что Леон Наган выиграл конкурс, однако, ему пришлось модифицировать револьвер под боеприпасы, калибром 7-62 миллиметра.
Опыт использования наганов в России
Впервые этот револьвер был применён в 1900 году. Произошло это на территории Китая, где силами российского экспедиционного корпуса усмирялось восстание. Спустя 3 года, финансирование военного ведомства заметно сократилось, что привело к снижению закупок стрелкового вооружения. Ситуация изменилась только с началом Русско-японской военной компании.
Примерно в 1914 году, ряд мировых стран начинают вооружать свои армейские подразделения самозарядными пистолетами, которые были признаны более эффективными и скорострельными. Однако военное ведомство Российской Империи, сочло такое перевооружение экономически нерентабельным. Целесообразность также была поставлена под сомнение.
К началу Первой мировой войны русская армия была укомплектована наганами почти на 100%, однако, уже первые дни боевых действий вызвали большую потерю личного оружия. Ситуацию нужно было исправлять, что спровоцировало реконструкцию оружейной отрасли.
Револьвер системы Нагана калибр 7,62-мм
Впрочем, затраты человеко-часов были вполне оправданы. Наган был неприхотлив в эксплуатации, и даже если случалась осечка, это не мешало сразу произвести следующий выстрел.
Тактико-технические характеристики
Ряд технических характеристик идентичны классическому Нагану, который прошел более века через вооруженные подразделения.
ТТХ:
| Характеристика: | Значение: |
| Калибр, мм | 10 |
| Длина общая, мм | 235 |
| Длина ствола, мм | 114 |
| Высота, мм | 130 |
| Ширина по барабану, мм | 40 |
| Масса в неснаряженном состоянии, кг | 0,75 |
| Число патронов в барабане, шт | 7 |
Особой темой для обсуждения данной травматической системы является патрон. В ходе модификации удалось расширить функциональность до двух типов патронов, однако, проблем это не убавило.
Патроны и калибр
Используется для ведения огня патрон 10Х32ТМ, вторая модификация с большим успехом (чем первая) эксплуатирует 10Х32Т — двухпульные.
Первые снаряжаются одной пулей, однако, обладают малой мощностью. В результате, об эффективном применении по одетым в теплую одежду нападающим речи не идет. Эффекта можно добиться только в теплое время, когда на людях минимум одежды.
Кроме того, большие зазоры в канале ствола исключают высокую точность стрельбы. Бить в цель практически невозможно, а рассеивание на дистанции больше 5 метров значительно повышает риск промаха (уже с 2 метров сектор разброса от 150 мм).
Двухпульные патроны применять еще сложнее, застревания происходят даже на второй модификации револьвера. Кроме того, точность еще ниже, чем у 10Х32ТМ. Высокий разброс может усложнить и жизнь самого обороняющегося. Дело в том, что даже с близкого расстояния второй патрон или первый может так сильно отклониться, что попадет в пах или шею, хоть вы целитесь, допустим, в тело. При рассмотрении инцидента полицией такое положение дел расценивается, как нарушение правил обороны.
Оружие в разборе
Отмечается, что основная проблема оружия именно в патронах. Они обладают недостаточной убойной силой.
Габариты, вес, длина
Габариты револьвера: 235Х130Х40. Для этого класса вес довольно мал — всего 750 грамм в незаряженном состоянии. Очевидно, что снизить его удалось ценой установки менее качественного ствола.
Вместительность магазина
На момент производства в барабан вмещалось 7 патронов. По боезапасу Наган-М – явный лидер, так как ни одно другое травматическое оружие такого количества зарядов не имеет.
Дальность стрельбы и убойная сила
Незначительно компенсирует высокий разброс более высокое качество самого ствола. За счет сплава и увеличенной стенки снижается риск деформации.
Вести огонь из этого оружия имеет смысл не более чем с 5 метров, но даже на таком расстоянии есть риск промахнуться. Дело в том, что разброс на дистанции начинается с 300 мм, если используется двухпульный патрон.
Патрон Т обладает большей дульной энергией — 90-100 Дж, однако, для поражения противника этого слишком мало.
Двухпульный патрон в этом отношении ничуть не лучше, так как этот запас энергии (около 90 Дж) разделяется на два снаряда, а значит каждый будет еще слабее — не более 45 Дж.
Коллекционирование
В результате превращения наганов в травматические экземпляры с них стирались клейма. Такие образцы не представляют интереса для коллекционеров. При выпуске травматических моделей клейма оставались, но ствол ликвидировался, а на его место ставилась имитация из металла.
Конечно, согласно требованиям закона, для приобретения сигнального экземпляра не нужно специального разрешения. И это положительный момент для коллекционеров. И все же многие любители оружия надеются на то, что будет выпущен новый закон, который позволит коллекционировать единицы, имеющие культурную ценность.
Более лоялен закон к макетам оружия. Такой револьвер – оружие только по внешнему виду. В его стволе делают пропил, боек спиливают. Большая часть деталей не трогается, так что понять принцип действия все же можно. Макеты не требуют разрешений, они считаются бытовыми предметами. Коллекционеры ценят макеты за сохранность заводских клейм. И для многих это единственная возможность пополнять коллекцию легально. Макеты также используются при воссоздании военных костюмов.
Все же носить открыто подобные образцы сотрудники правоохранительных органов не рекомендуют, ведь при встрече они не будут знать, что это не настоящее оружие. Также запрещено вносить в них какие-либо изменения. Ну а при приобретении макетов массогабаритных нужно обязательно требовать сертификат или заключение эксперта.
Итак, мы рассмотрели, что такое револьвер, когда он появился и как совершенствовался с течением времени.
Основные модификации Нагана
Nagant 1910 – доработанная модель, имела откидывающийся вправо барабан для увеличения скорости перезарядки.
Боевые
- Солдатский Наган — револьвер с УСМ одинарного типа. Снят с производства в 1918 году.
- Командирский Наган — револьвер с самовзводным УСМ, для скрытого ношения был укорочен ствол и уменьшена рукоять. Главным образом использовался сотрудниками НКВД.
версия для проведения диверсионных операций, модифицированная братьями Митиными. Доработан процесс вжатия гильзы в казённую часть ствола, есть возможность крепления прибора бесшумного ведения боя конструкции Митиных. Также для этой модификации были разработаны патроны с остроконечной пулей.
Гражданские
У коллекционеров, а также любителей оружия очень популярен охолощенный Наган (сокращенно СХП), а также его ММГ, переделанные из боевых экземпляров, но лишённых возможности производить выстрел. Также в силу легендарности, охолощенный револьвер Наган часто встречается в фильмах, сериалах и пр.
Спортивные
На базе Нагана были разработаны следующие варианты спортивного оружия:
- Револьвер конструкции Смирнского 1926 года под патрон 5.6 мм кольцевого воспламенения.
- Револьвер Нагана 1953 года – имел утяжелённый ствол и регулируемый прицел. УСМ одинарного действия
- МЦ-4 конструкции Парамонова.
- ТОЗ-36 — спортивный револьвер конструкции Хайдурова.
- ТОЗ-49 — модернизация револьвера Хайдурова под патрон 7,62 х 26 мм.
- ТОЗ-96 — модель под патрон .32 S&W Long Wandcutter.
Спортивно-охотничье оружие
- КР-22 “Сокол” – конверсионная модель со стволом длиной в 500 мм, предназначенная для охоты на мелкого зверя. Калибр .22LR.
- Гном — спортивно-тренировочный пистолет под патрон Флобера калибром 4 мм.
Гражданское оружие самообороны
Газовые и травматические варианты оружия производят на базе списанных боевых револьверов:
- Травматический револьвер Р-1 “Наганыч” под патрон 9 мм РА;
- Травматический револьвер Наган ВПО-502 и служебный РС под калибр 10 х 23Т;
- Скат-1Р;
- Комбриг;
- Наган РФ;
- РНР УОС;
- Скат-1Рк иногда именуемый Наган укороченный;
Также на Украине налажено производство Г-Наган – классический вариант, переоборудованный в газовый револьвер для самообороны.
Сигнальные
С 2000 годов выпускается ряд сигнальных (шумовых) модификаций, разработанных на базе боевых экземпляров, под патрон Жевело. В силу конструктивных особенностей оружия, использование боевых патронов не предусмотрено.
Вам нравится Наган?
Да 100%
Нет 0%
Проголосовало: 6
Образец 1886 года
Итак, изучаем далее «Наган». Пистолет 1886 года весил немного меньше, чем его предшественники. Он был надёжней, да и конструкция стала технологичней. У этой модели в ударно-спусковом устройстве четыре пружины заменили на одну двупёрую. Кроме того, в новом изделии учитывалась склонность развития оружия в сторону убывания калибра: специалисты выбрали самый популярный в те времена 7,5-мм заряд с бездымным порохом.
Важнейшей проблемой, которую необходимо было решить конструкторам револьверов, являлось проникновение пороховых газов в зазор, который образовывали передний торец барабана и казённый срез ствола.
Бельгийский оружейник Анри Пипер нашёл решение проблемы обтюрации: спусковой механизм его изобретения перед выстрелом перемещал барабан вперёд. Револьвер Анри имел особую конструкцию, в нём пуля была полностью скрыта в гильзе, обтюратором служило дульце гильзы, которое пороховые газы раздавали и прижимали к стволовому каналу в момент залпа – такое действие препятствовало прорыву газов.
Данное правило с внушительным упрощением устройства, надвигающего на ствол барабан, применялось Леоном Наганом в 1892 году. Под новый образец револьвера он разработал заряд с гильзой, оснащённой длинным дульцем. Во что превратился «Наган»? Пистолет этот стал теперь классическим образцом, и последующие модели не претерпели существенных изменений в конструкции.
Баллистические свойства
К револьверу выдвигались требования по точности прицела на дистанции около 25 шагов. Конструкторы предложили отличную мощность пули. Испытание проводились на сухих сосновых дюймовых (25,4мм) досках, расположенных одна за другой через расстояние 8 см.
Стреляли с расстояния 35 шагов.
Результатом стали сквозные отверстия:
- 3 доски – 100%;
- 4 доски – 70%;
- 5 – 25%.
На 140 м пробивалась 1 доска.
Установлено, что начальная скорость вылета пули 240-270 м/с, оптимальное прицельное расстояние – 50 м. Если говорить проще, оружие убивало наверняка, и это было главное, что требовалось для армии.
Инструкция по безопасному применению
Требования безопасного применения традиционные для травматического оружия револьверов в целом.
Техника безопасности:
- не использовать патроны иного калибра;
- хранить пистолет в неснаряженном состоянии;
- не целиться в человека, если нет нужды обороняться;
- при стрельбе рука должна быть вытянута;
- хранить в недоступных для посторонних местах;
- не использовать пистолет с повреждениями.
С калибром все очевидно, даже если более мелкая пуля сработает, разброс от болтающегося в стволе шарика будет слишком большим. Следует так же отказаться от идеи использования посторонних твердых предметов в качестве пуль. Это самый простой способ повредить ствол, вплоть до его разрыва, который может быть опасен и для стрелка.
Патроны Т и ТМ
При хранении оружие не должно быть взведено, из барабана перед складированием извлекаются все пули. Даже в таком виде револьвер должен быть на предохранителе.
Играть с такими вещами очень опасно, случайный выстрел может серьезно травмировать.
Рука с оружием при стрельбе должна быть вытянута
Это важно для удержания нападающего на расстоянии, и чтобы исключить любые непреднамеренные ситуации
Револьвер не должны использовать люди, не имеющие соответствующего разрешения и права владения. Для максимальной защиты нужно иметь сейф, подойдет даже обычный. Ключ хранить следует в неизвестном посторонним месте, пароль так же сообщать нельзя никому.
Неисправное оружие может быть опасно, например, деформированный ствол станет причиной его разрыва и травмы. Если обнаружены дефекты, поломки, неисправности, их необходимо устранить перед стрельбой.
Концентрические кольца и эргономика
Здание Пентагона получилось относительно невысоким (пять этажей, 23 м в высоту), но чрезвычайно широким. Длина каждой стороны (грани) — 281 м, а периметр здания — свыше 1,4 км.
Также по теме
«Терабайт смерти»: в Пентагоне готовятся к масштабной DDoS-атаке
Глава американского оборонного IT-агентства DISA генерал Алан Линн предупредил работающих в сфере военной электроники и связи…
Здание Минобороны США состоит из пяти концентрических колец, разбитых на секции (подземный ярус имеет семь колец). Между собой кольца радиально соединены десятью коридорами. Общая протяжённость коридоров — около 28 км. Внутри здания — 13 лифтов, 19 эскалаторов и 131 лестница, для удобства передвижения предусмотрены двухколёсные электроскутеры.
Несмотря на свои грандиозные размеры, Пентагон считается одним из самых эргономичных офисных зданий в мире — в течение семи минут можно пешком попасть в любой конец комплекса (если идти напрямик через внутренний двор). Однако иногда коридоры министерства похожи на настоящий лабиринт.
На момент строительства Пентагона в США ещё действовали законы, связанные с расовой сегрегацией. В связи с этим здание Минобороны проектировалось с учётом зонирования внутренних помещений на сектора для «белых» и «цветныx» (речь шла о кафетериях, уборных, конференц-залах). Поэтому сейчас туалетов в Пентагоне вдвое больше, чем положено по санитарным нормам.
Также по теме
Друзья из Вегаса: куда потратили выделенные Пентагоном «на изучение НЛО» миллионы долларов
В Пентагоне подтвердили существование программы, одной из главных целей которой был сбор информации об НЛО. По данным американских…
«Некоторое время здание Минобороны считалось крупнейшим в мире офисным центром. Иногда возникают разговоры о необходимости увеличить площадь Пентагона, ведь сегодня там работает далеко не весь персонал Министерства обороны», — рассказал в беседе с RT директор Института США и Канады РАН Валерий Гарбузов.
По мнению эксперта, Пентагон уже не поражает своим архитектурным величием. Однако за ним сохраняется роль одного из символов американского военного могущества.
«Отчасти это заслуга Голливуда, представляющего Пентагон не просто как штаб американских вооружённых сил, а как некое место, где якобы принимаются ключевые решения о судьбах мира», — отметил Гарбузов.
Принцип действия
В отличие от боевого аналога, в газовом «Нагане» не предусмотрено скольжение барабана по стволу во время стрельбы. Барабан в «Глетчере» не вращается, а пребывает в недвижимом положении. За счет этого полностью исключаются утечка газа и повышается герметизация. Как и в настоящем Нагане, в травматическом варианте также возможно снятие барабана с рамки. Корпус «Глетчера» оснащен ручным предохранителем, который используется при блокировке курка и спускового крючка. Стреляет оружие стальной дробью (ВВ) с медным покрытием. Перед началом эксплуатации пуля крепится в фальшпатроне – специальном приспособлении из двух резиновых вставок, призванных предотвращать утечку газа.
Изделия NGT стреляют оригинальными боеприпасами, которые не подойдут для других аналогичных моделей. Для того чтобы произвести зарядку револьвера, стрелок должен по одному вставить в барабан патроны, вращая его при этом по часовой стрелке. Если пуля вставлена правильно, должен раздаться характерный щелчок. Барабаны в «Глетчерах» не откидные. Внутренняя часть рукоятки пистолета используется для газового баллончика. Снаружи она закрывается пластиковыми накладками.
Принятие на вооружение царской армией револьвера системы «Наган»
Русско-турецкая война показала, что русская армия, как и большинство армий Европы, нуждается в срочной модернизации и массовом перевооружении. В качестве основной винтовки русской армии была выбрана винтовка схемы Мосина, а для замены устаревшего линейного револьвера Смита-Вессона III образца 1880 года была создана комиссия, которая разработала ряд особенностей, необходимых новому военному револьверу. Описание данных особенностей достаточно большое:
- Пуля нового револьвера должна обладать большим останавливающим действием. Так как данный револьвер должен был применяться, в том числе и для борьбы с кавалерией, пуля должна была останавливать лошадь на расстоянии до 50 шагов;
- Мощность патронов должна была обеспечивать уверенное пробитие револьверной пулей сосновых досок толщиной около 5 мм;
- В связи с тем, что масса старого револьвера «Смит-Вессон» была около 1,5 кг, стрелять из него было достаточно не просто. Вес нового револьвера не должен был превышать 0,92 кг;
- Калибр, профили нарезов ствола и прочие подобные характеристики должны были быть идентичны подобным характеристикам винтовки системы Мосина, так как при дальнейшем изготовлении револьверов можно пускать в дело винтовочные выбракованные стволы;
- Новый револьвер не должен иметь системы самовзвода, так как по словам комиссии, это отрицательно сказывается на меткости;
- Скорость полёта пули должна составлять не менее 300 м/с;
- Кучность нового револьвера должна превосходить такие же параметры старой модели;
- Простая и надёжная общая конструкция модели;
- Надёжность в любых условиях, готовность к бою, несмотря на загрязнения;
- Гильзы в барабане не должны были экстрагироваться одновременно. Такое странное пожелание связано с тем, что перезарядка барабана револьвера, в котором гильзы экстрагируются одновременно, происходит значительно быстрее. Царское командование было весьма обеспокоено тем, что найдётся немало любителей бесцельно пострелять, расходуя государственный боезапас впустую. Именно с этим связано было и требование лишить новый револьвер системы самовзвода;
- Барабан должен вмещать в себя не менее 7 патронов. При этом сами патроны, которые заряжались в барабан, должны были иметь оболочечную пулю и оснащаться бездымным порохом.
В конце концов, осталось два претендента:
- А. Пиперсом, который представил модель М1889 «Байяр»;
- Л. Наган, с моделью боевого нагана модели М1892.
На конкурсе были представлены как 6 зарядные, так и 7 зарядные модели. В результате в конкурсе победил револьвер Нагана, характеристики которого больше соответствовали заявленному заданию. Впрочем, существует мнение, что победа Леона Нагана была обусловлена не столько выдающимися характеристиками его револьвера, сколько его личными связями среди военных российских чиновников. Некоторые считают, что сыграло свою роль и то, что гильзы наган экстрагирует по одной.
Так как за свой патент Наган запросил значительную сумму в размере 75 000 рублей, конкурс был признан несостоявшимся. Повторный конкурс имел особые условия, в которых была указана сумма вознаграждения. Премия за новый револьвер была назначена в размере 20 000 рублей, плюс к этому за разработку патрона к нему полагалось дополнительно 5 000 руб. Кроме того, конструктор должен был отдать своё изобретение покупателю, который в дальнейшем мог изготавливать его в любых количествах, как у себя, так и за рубежом.
Травматические модификации
Внешний вид, зарекомендовавшего себя годами использования «Нагана» действует отрезвляюще при угрозах нападения в гражданском обществе. М1892 модифицированный под газовое и пневматическое оружие, является действенной защитой от преступников.
В 2012 году травматический пневмопистолет «Наган» Gletcher NGT Black был ввезен и признан в России. Внешние отличия от своего «деда» он не имеет, выглядит как ностоящий.

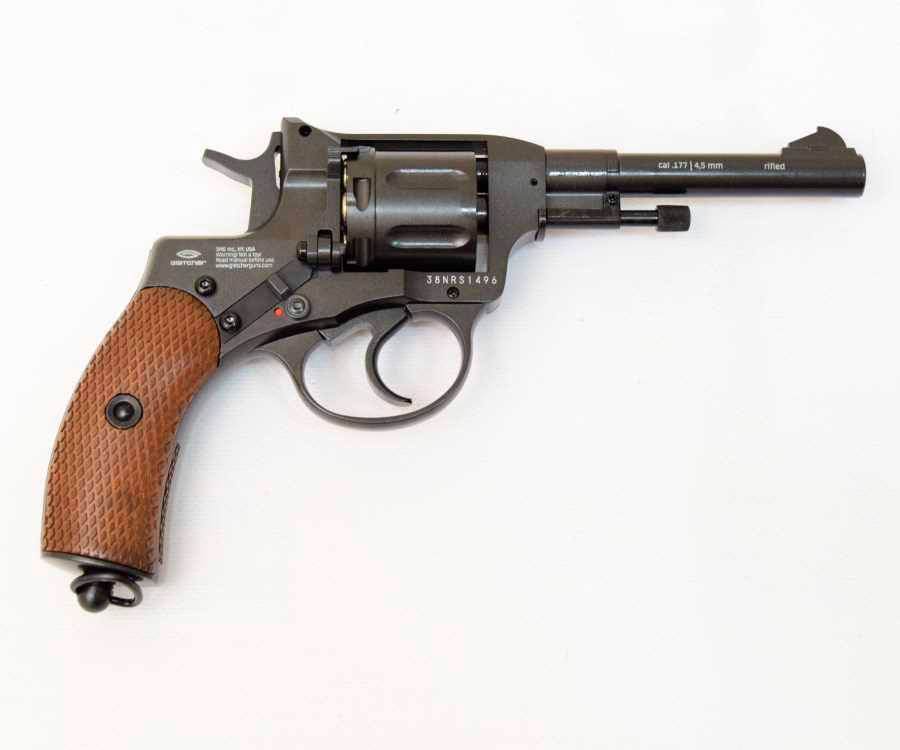

«Наган» Gletcher NGT Black
