Производство
Контракт на поставку 32 палубных вертолетов Ка-52К министерство обороны России подписало 8 апреля 2014 года. Заказ на их постройку размещен на Арсеньевском авиационном заводе (Приморье). Первые четыре опытные машины по договору с ОАО «Камов» должны быть поставлены до конца октября 2014 года. Сумма контракта на эти четыре машины составила 3 396 млн.руб, то есть по 849 млн. за один вертолет (НДС не облагается). Еще 12 вертолетов должны быть изготовлены в 2015 году.
Вертолёты должны войти в состав авиагрупп двух строившихся во Франции для ВМФ России вертолётоносных десантных кораблей-доков типа «Владивосток» или использоваться на возможных будущих проектах российских авианосцев или вертолётоносцев. Планируется, что на каждый ДКВП будет оснащен 8 вертолетами Ка-52К и 8 боевыми машинами Ка-29. Первый полк морской авиации, укомплектованный Ка-52К, будет базироваться на Камчатке.

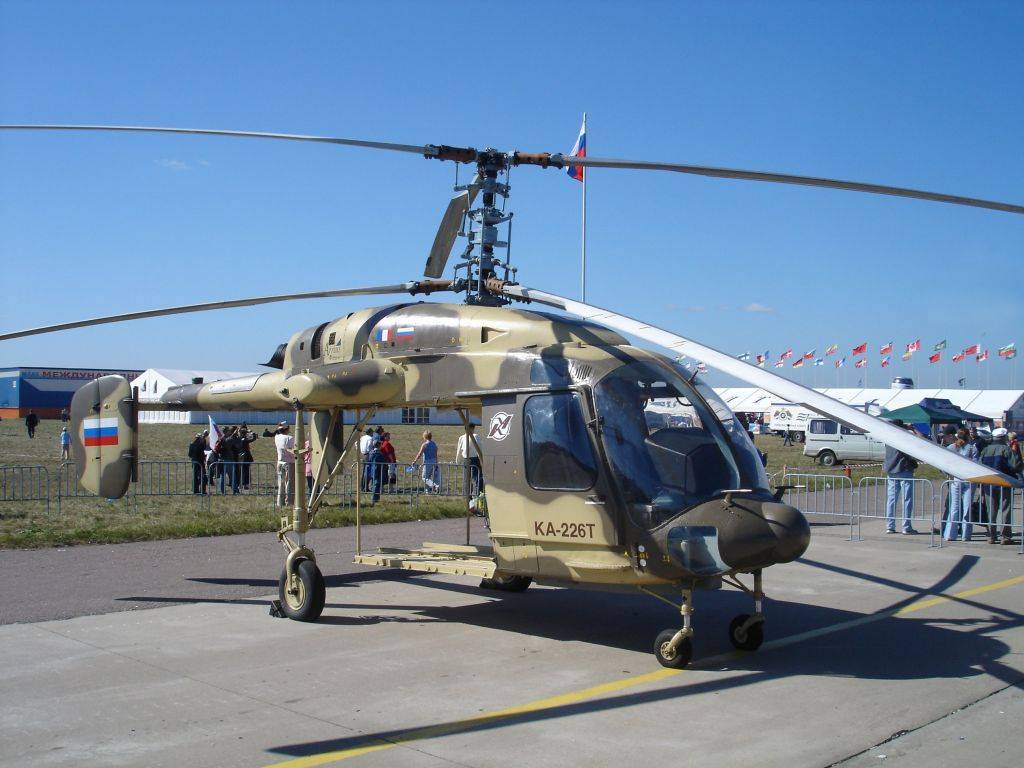

Винтокрылый трансформер
При создании Ка-26, предшественника Ка-226Т, перед коллективом Николая Ильича Камова ставилась задача разработать многофункциональный вертолет. Основной областью его применения должно было стать сельское хозяйство, где вертолет особенно удобен ввиду частого отсутствия аэродромов и сложного рельефа. При этом аппарат должен быть многоцелевым, чтобы не простаивать между сезонами. Ка-26 работал по принципу «летающего шасси»: за кабиной пилотов могла размещаться различная подвеска – пассажирский блок, баки, лебедка или другое оборудование.
Эта же идея сохранилась и в Ка-226Т. Вертолет построен по модульной схеме, которая предполагает использование различных сменных модулей. Заменить модуль несколько человек могут в течение примерно двух часов.
В транспортном варианте Ка-226Т может перевозить тонну груза внутри фюзеляжа или на внешней подвеске. Для перевозки негабаритных грузов вместо транспортной кабины устанавливается грузовая платформа.
Пассажирский модуль оборудован двумя аварийными выходами и позволяет перевозить с комфортом до 7 человек. Также предусматривается выпуск корпоративной пассажирской версии.
Для медиков ОКБ Камова разработало два варианта модуля: эвакуационный и реанимационный. Первый может перевозить двух пострадавших на носилках и оснащен всем необходимым набором медоборудования, в том числе кислородными баллонами. Для персонала предусмотрены откидные сиденья. В реанимационной версии размещается один пострадавший и два медика, которые могут оказывать помощь прямо во время полета.
Полицейская модификация помогает стражам правопорядка вести патрулирование с воздуха, обнаруживать и преследовать преступников, а также регулировать дорожно-транспортную систему. В этой версии на борту могут находиться до 6 человек.
Отдельно стоит отметить широкие возможности Ка-226Т в работе поисково-спасательных служб
Благодаря своим уникальным характеристикам вертолет может выполнять стабильное висение, что очень важно для безопасного подъема пострадавших на борт. Малые габариты Ка-226Т и его прекрасная маневренность и управляемость делают его незаменимым при спасательных операциях в горной местности. Версия Ка-226Т для корабельного базирования имеет возможность складывания лопастей несущих винтов, а также его системы и компоненты адаптированы для использования в агрессивной морской среде
Версия Ка-226Т для корабельного базирования имеет возможность складывания лопастей несущих винтов, а также его системы и компоненты адаптированы для использования в агрессивной морской среде.
Долгая дорога в небо
История новой винтокрылой машины ведется с конца 1980-х годов, когда вертолет Ми-4 для грузоперевозок массой около 2 т устарел и ниша осталась пустой. В начале 90-х ОКБ Камова приступило к разработке нового армейского вертолета под маркировкой В-60, впоследствии получившего название Ка-60. Для увеличения скорости полета камовцы впервые взамен традиционной для них соосной схемы применили рулевой винт, который был выполнен в закрытом кольцевом канале.
Вертолет Ка-60
Источник изображения: Виталий Белоусов/ТАСС
Однако в 2010 году Министерство обороны приняло решение приостановить проект, и часть разведывательно-боевых функций Ка-60 отдали модели Ка-52 (известен как “Аллигатор”). Ставку было решено сделать на гражданскую версию этого вертолета – Ка-62.
Летчик-испытатель 1-го класса Наиль Азин летал на всех камовских машинах. На Ка-62 – с первых полетов. Общий налет – более трех тысяч часов, из них около двух тысяч – испытательные. “На Ка-62 – даже затрудняюсь ответить, часов двести есть, – признается он. – Во второй половине 2020 года началась очень интенсивная работа и полеты. Ка-62 – машина нового поколения, внутри все совершенно новое, осталось очень мало общего с Ка-60, разве что внешний вид схожий”.
Проект Ка-60 был приостановлен, однако в стратегии холдинга “Вертолеты России” предусмотрена совместная работа с Министерством обороны РФ по решению вопроса импортозамещения компонентов вертолета Ка-62. Совместно мы обсуждаем те миссии, которые он должен выполнять. Поэтому в перспективе он может быть использован в интересах Минобороны РФ
Андрей Семенов, первый заместитель управляющего директора — технический директор Арсеньевской авиакомпании “Прогресс” им. Н.И. Сазыкина
В 2010 году холдинг “Вертолеты России” возобновил проект в гражданском исполнении – Ка-62 хоть и сохранил ряд конструктивных особенностей от предшественника, но все же претерпел немало изменений. Грузоподъемность увеличилась до 2 т в кабине и 2,5 т на подвеске, в качестве двигателей стали использоваться французские Ardiden 3G мощностью 1680 л.с. Лопастей несущего винта стало пять – на одну больше, чем в Ка-60. Также на Ка-62 реализован принцип “стеклянной кабины”, когда вся важная информация и показания приборов выводятся на экраны.
Активная стадия реализации проекта началась в 2012 году с презентации макета вертолета обновленной конструкции на международной выставке вертолетной индустрии HeliRussia в Москве. В конце мая 2017 года Ка-62 совершил первый испытательный полет на площадке Арсеньевской авиакомпании.

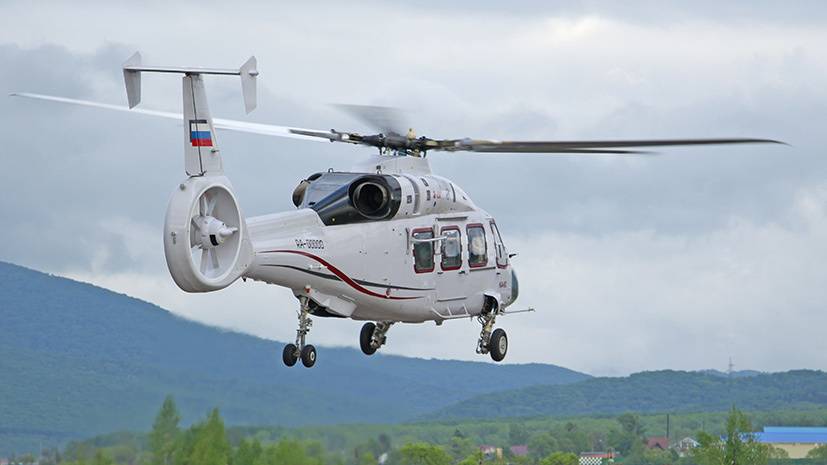

Первый опытный образец вертолета Ка-62 во время полета на испытательной станции Арсеньевской авиационной компании “Прогресс” имени Н.И. Сазыкина, 2017 год
Источник изображения: Пресс-служба “Вертолеты России”/ТАСС
Серийное производство планировалось начать еще в 2020 году, однако при проведении предварительных испытаний на определенных скоростях возникла динамическая неустойчивость вертолета. “В результате необходимо было произвести существенную доработку вертолета – перенести часть оперения с киля на хвостовую балку. Это решение оказалось эффективным, и вертолет был динамически доведен до требуемых техническим заданием параметров”, – рассказал ТАСС Дмитрий Бездетко, директор проекта Ка-62 Арсеньевской авиакомпании “Прогресс”.
По его словам, в ходе испытаний на этом вертолете удалось достичь скорости 315-316 км/ч. “На доработку оперения, которое обеспечило уверенное достижение такой скорости, ушло четыре месяца – от получения проекта конструкторской документации до испытаний. Были изготовлены новые детали, произведена технологическая отработка, машина была доработана и введена в строй”, – объяснил он.
В рамках опытно-конструкторских работ “Прогрессом” было изготовлено пять фюзеляжей Ка-62, из них три являются летными. Один (опытный образец №2) находится на предприятии, другие (№3 и №4) – на территории Национального центра вертолетостроения “Миль и Камов” в Подмосковье.
Сборка вертолета Ка-62 в агрегатно-сборочном цехе Арсеньевской авиационной компании “Прогресс” имени Н.И. Сазыкина
Источник изображения: Юрий Смитюк/ТАСС
“В настоящий момент проходят летные испытания, общее количество выполненных полетов – 210 из 365 запланированных. Лидерная машина №2 имеет 240 часов налета. Сертификационные заводские испытания планируется завершить в сентябре 2021 года, тогда же перейдем на программу СКИ (сертификационные контрольные испытания)”, – сказал Бездетко.
“Мы сейчас работаем над тем, чтобы получить в 2021 году сертификат типа и сертификат изготовителя гражданской вертолетной техники”, – заявил технический директор “Прогресса”.
История

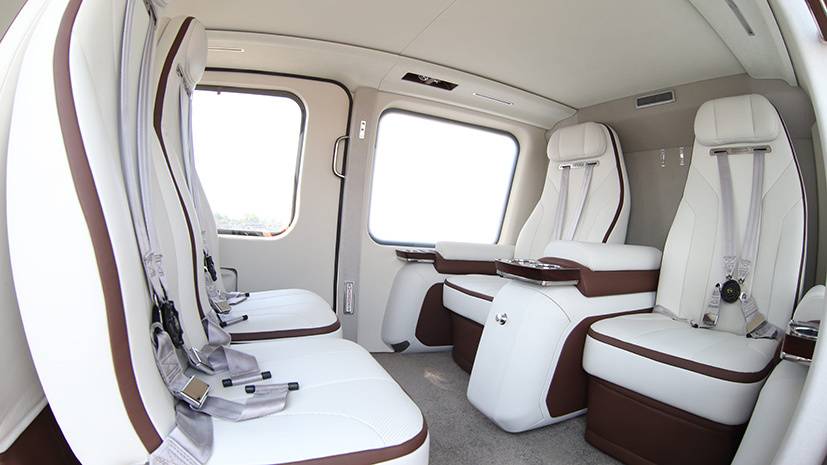

Вариант компоновки пассажирского салона.
Разработка новой машины началась в 1990 году. Ка-62 проектировался как гражданская модификация многоцелевого военно-транспортного вертолёта Ка-60, с сохранением конструктивных особенностей военной модели, в том числе и двигателей РД-600. Полноразмерный макет вертолёта впервые был показан на авиасалоне МАКС-1995. Дальнейшая разработка была приостановлена из-за недостатка средств.
В течение следующих 15 лет неоднократно звучали заявления о возобновлении разработки и производства Ка-62. Назывались даты первого полёта в 2008 году, с развёртыванием производства на авиационном заводе У-УАЗ в Улан-Удэ с планом выйти на уровень выпуска в 30—40 вертолётов в 2010 году.
Наконец, в 2012 году, на выставке HeliRussia-2012 состоялась презентация макета Ка-62, представляющего собой обновлённую конструкцию вертолёта. Внешняя схема и компоновка вертолёта были сохранены, основные изменения затронули шасси и моторный отсек, так как вместо российских турбовальных двигателей РД-600 на машину будут устанавливаться двигатели Turboméca Ardiden 3G французской компании . Редуктор и трансмиссию будет поставлять австрийская фирма Zoerkler.
Производство планируется развернуть на заводах холдинга «Вертолёты России»: на ААК «Прогресс» в Арсеньеве (сборка вертолётов) и на ОАО «КумАПП» в Кумертау (компоненты несущего и рулевого винтов). На данный момент на арсеньевском заводе начато производство двух опытных образцов.
По результатам испытаний в 2013 году вертолёт потребовал доработок, сертификация запланирована не ранее 2015 года, позже перенесена на 2017 год. На доработки выделено дополнительное финансирование. В то же время, пробные полёты военной версии (Ка-60) планировались начаться уже в марте 2014 года. В июле 2014 года компанией «Технологии для авиации» (ранее «Транзас Авиация») поставлены три первых интегрированных пилотажно-навигационных комплекса КБО-62 для опытных машин и проведения лётных испытаний.
28 апреля 2016 года вертолёт Ка-62 совершил первый тестовый полёт на аэродроме завода «Прогресс» в городе Арсеньев Приморского края. В 18:00 вертолёт приподнялся над землёй и, выполнив висение с разворотами, рысканиями по тангажу и крену, приземлился. Весь полёт занял не более десяти минут.
25 мая 2017 года вертолёт Ка-62 совершил первый полноценный полёт на лётно-испытательной станции Арсеньевского завода «Прогресс». Программа предусматривала полёт по кругу на скорости 110 км/ч общей продолжительностью 15 минут.
Согласно заявлениям предыдущего генерального директора холдинга Дмитрия Петрова, Ка-62 в значительной степени нацелен на международный рынок и создаётся по схеме широкой международной кооперации, что, по его словам, является первым подобным опытом в российском вертолётостроении. Но в то же время, стартовыми заказчиками вертолёта выступят силовые ведомства.
На февраль 2018 года готовы три лётных образца.
На МАКС-2019 демонстрировался третий летный образец вертолета, в том числе в рамках летной программы.
Серийное производство вертолёта Ка-62 начнётся в 2020 году. Cтроительство первой партии из шести машин начато в апреле 2019 года при поддержке Фонда Развития Промышленности; начать их продажи планируется в 2020 году, сразу же после получения сертификата типа.
Из военных в гражданские
История Ка-62 начинается в 1980-е годы, когда стало понятно, что сверхуспешный Ми-8 с его грузоподъемностью в 4 тонны нерентабельно использовать при перевозке меньших грузов. До этого с подобными задачами справлялся Ми-4, который к концу 1980-х годов устарел, и после его повсеместного списания ниша грузоперевозок массой около 2 тонн оставалась пустой. Тогда ОКБ Камова приступает к разработке нового армейского вертолета под маркировкой В-60.
Военные поставили задачу широко: кроме транспортировки грузов и людей новая машина должна быть адаптируема под нужды разведки, а также выполнять боевые функции. Первый макет будущего вертолета был создан в 1989 году. Для увеличения скорости полета ОКБ Камова впервые отказалось от традиционной для них соосной схемы. Рулевой винт был выполнен в закрытом виде типа «финестрон». Машина получила название Ка-60. Разведывательная модификация была одобрена военными под названием Ка-60Р, также разрабатывалась палубная версия Ка-60К.
Ка-60 на авиасалоне МАКС-2001
Однако с приходом 1990-х финансирование проекта прекратилось, и разработки пришлось остановить. Часть разведывательно-боевых функций Ка-60 конструкторы отдают новой модели − ударному разведчику Ка-52. Чтобы охватить более широкий спектр рынка, принимается решение на основе военной модели сделать многоцелевой гражданский вертолет Ка-62. Его полноразмерный макет был показан на одном из первых авиакосмических салонов в Москве, но денег на дальнейшее развитие проекта не хватило.
Из военных в гражданские
История Ка-62 начинается в 1980-е годы, когда стало понятно, что сверхуспешный Ми-8 с его грузоподъемностью в 4 тонны нерентабельно использовать при перевозке меньших грузов. До этого с подобными задачами справлялся Ми-4, который к концу 1980-х годов устарел, и после его повсеместного списания ниша грузоперевозок массой около 2 тонн оставалась пустой. Тогда ОКБ Камова приступает к разработке нового армейского вертолета под маркировкой В-60.
Военные поставили задачу широко: кроме транспортировки грузов и людей новая машина должна быть адаптируема под нужды разведки, а также выполнять боевые функции. Первый макет будущего вертолета был создан в 1989 году. Для увеличения скорости полета ОКБ Камова впервые отказалось от традиционной для них соосной схемы. Рулевой винт был выполнен в закрытом виде типа «финестрон». Машина получила название Ка-60. Разведывательная модификация была одобрена военными под названием Ка-60Р, также разрабатывалась палубная версия Ка-60К.
Ка-60 на авиасалоне МАКС-2001
Однако с приходом 1990-х финансирование проекта прекратилось, и разработки пришлось остановить. Часть разведывательно-боевых функций Ка-60 конструкторы отдают новой модели − ударному разведчику Ка-52. Чтобы охватить более широкий спектр рынка, принимается решение на основе военной модели сделать многоцелевой гражданский вертолет Ка-62. Его полноразмерный макет был показан на одном из первых авиакосмических салонов в Москве, но денег на дальнейшее развитие проекта не хватило.
Ка-32А
Вертолет Ка-32А многоцелевого назначения создан на базе транспортного вертолета Ка-32Т и предназначен для перевозки людей и грузов в транспортной кабине и крупногабаритных грузов массой до 5000 кгна внешней подвеске, эвакуации больных и пострадавших, выполнения поисково-спасательных и аварийно-спасательных работ, строительно-монтажных операций, обучения и тренировки летчиков и других целей. Кроме того, вертолет Ка-32А предназначен для тушения пожара на верхних этажах здания и установки защитных пенных полос. Вертолет укомплектован специальным оборудованием для проведения аварийно-спасательных работ.
Хронология создания
- начало разработки — 1990 год;
- изменение конструкции планера и его систем в соответствии с требованиями сертификата, проведение сертификационных испытаний — 1990-1993 годы;
- получение сертификата типа 36-32А на вертолет и сертификата типа 34-Д на двигатель ТВ3-117ВМА — 1993 год;
- начало серийного производства на фирме Камов — 1994 год; завершение сертификации опытного завода фирмы Камов — 1995 год.
Пожарно-спасательный вертолет Ка-32А с системой горизонтального и вертикального пожаротушения Fire Attack американской фирмы Simplex
У вертолера Ка-32А — планер, несущая система и силовая установка, системы планера и комплекс бортового оборудования такие же, как у вертолета Ка-32Т. В транспортной кабине на откидных сиденьях можно перевозить 13 человек. Для защиты органов дыхания и зрения членов экипажа от дыма и вредных газов в их кабине установлена защитная дыхательная аппаратура, включающая кислородные баллоны и дымозащитные кислородные маски. Вертолет может быть оснащен аварийными посадочными баллонетами по типу баллонетов на Ка-32С.
Пилотажное оборудование Ка-32А по своему функциональному назначению аналогично Ка-32Т, но более современного типа, оно включает два высотомера ВД-10, высотомер ВЭМ-72П, указатели скорости УСВИ-400 и УС-350К, два вариометра ВАР-30М, два авиагоризонта АГР-74В-10, прибор ПНП-72-15, гировертикаль МГВ-1 СУ8, часы АЧС-1М.
Кабина пожарно-спасательного вертолета Ка-32А
Вертолет оборудован системой ограничительных сигналов СОС-В1-32, предназначенной для вычисления текущих значений максимально допустимой скорости, выдачи этих значений в бортовые системы информации, а также для предупредительной сигнализации о достижении максимально допустимой скорости. Указатель скорости УСВИ-400 из комплекта данной системы, расположенный на приборной доске, индицирует текущие значения приборных скоростей и максимально допустимой скорости полета.
Вертолет Ка-32А может быть дополнительно оборудован радиолокационной станцией «Осьминог-ПС-32», радиотехнической системой ближней навигации и посадки А-340-СВ-БОРТ и навигационной аппаратурой для полетов над безориентирной местностью.
Пожарно-спасательный вертолет Ка-32А. Вид спереди
Высокий уровень созданных норм летной годности НЛГ32.29, НЛГ32.02, НЛГ32.33 для вертолета Ка-32А, двигателя ТВЗ-117ВМА и эксплуатационной документации, соответствующий требованиям как отечественных, так и американских норм летной годности, был подтвержден специалистами России, Швейцарии, Канады и Америки. Индекс «А» обозначает, что конструкция вертолета Ка-32А соответствует типовому проекту, который полностью отвечает требованиям сертификационного базиса.
Салон пожарно-спасательного вертолета Ка-32А
Вертолёт отличает усиленная противопожарная защита основных и вспомогательного двигателей, усовершенствованная конструкция колонки несущих винтов.
Летно технические характеристики Ка-32А
| Диаметр главного винта | 15.90 м |
| Длина | 12.25 м |
| Высота | 5.40 м |
| Ширина | 3.80 м |
| Масса пустого вертолета | 6000 кг |
| Нормальная взлетная масса | 12700 кг |
| Тип двигателя | 2 х ГТД ТВ3-117ВМА |
| Мощность | 2 х 2200 л.с. |
| Максимальная скорость | 260 км/ч |
| Крейсерская скорость | 230 км/ч |
| Практическая дальность | 800 км |
| Скороподъемность | До 15 м/сек |
| Практический потолок | 6000 м |
| Статический потолок | 3500 м |
| Дальность полета | 900 км |
| Продолжительность полета | до 6 час |
| Экипаж | 1-3 чел. |
| Полезная нагрузка | 13 пассажиров или 3700 кг груза или 5000 кг на подвеске |
Эвакуационно-десантное оборудование состоит из спасательной электролебедки с поворотной стрелой, грузоподъемностью 300 кг и десантного спускового устройства «СУР». Забор и сброс 3200 лводы в режиме висения — 1,5 мин. При новом заборе воды может добавляться пенообразователь, что позволяет получить 200 тыс. л пены. Водопенные пушки с дальностью струи 45 м и производительностью 40 л/сек.
Особенности конструкции вертолета Ка-32
Вертолет создан по традиционной для всех машин семейства Камова соосной схеме. Приверженность коллектива КБ Камова к данной схеме объясняется фирменным стилем, который отличает все машины с логотипом Ка. Эти машины невозможно спутать ни с одним другим вертолетом.
Помимо психологических и моральных побуждений, которыми руководствуются специалисты КБ, следует признать, что соосные несущие винты имеют ряд преимуществ перед обычной классической схемой. Отсутствие рулевого винта позволяет существенно уменьшить габариты машины и снижает технологическую насыщенность системы управления.
В вертолетах Камова соосные винты использовали мощность двигателей на полную мощность, тогда как у классических вертолетов до 15-20% мощности двигательной установки уходит на работу рулевого винта. Вертолеты Камова не имеют ограничений в угловой скорости, которая определяет возможность вертикального висения машины. Противоположное вращение несущих винтов обеспечивает вертолету необходимую устойчивость в полете и хорошую маневренность. Это уже сумели по достоинству оценить военные моряки, которые долгие годы эксплуатируют машины Камова на судах военно-морского флота. Вертолеты прекрасно подходят для швартовки на палубе судна, что нельзя сказать о винтокрылых машинах классической схемы.
Соосная схема несущих винтов, небольшие и компактные габариты позволяют использовать такие машины в трудных погодных условиях, в любое время суток. Машина, которая способна зависать в воздухе, очень удобна для взлета — посадки на ограниченном пространстве. К тому же Ка-32 вобрал в себя многие особенности конструкции военных машин. Для удобства хранения машины в ангаре на ней установлены складывающиеся несущие винты, уменьшающие объем винтокрылой машины в 5 раз. От военной версии «тридцать второй» получил систему живучести. Благодаря установке баллонетов вертолет при аварийной посадке на воду сохранял некоторое время плавучесть. На Ка-32 имелось дублирование основных систем управления и энергообеспечения.
Корпус фюзеляжа имеет схему полумонок. Планер машины имеет компактную конфигурацию, которая заканчивается двумя хвостовыми стабилизаторами. Передняя часть фюзеляжа занята двухместной кабиной пилотов. Вся остальная часть фюзеляжа занята пассажирско-грузовым отсеком, в котором вдоль бортов установлены посадочные кресла для 18 пассажиров. Можно говорить, что перевозка пассажиров на борту Ка-32 далека от комфортных условий пассажирского лайнера, однако вертолет создавался совсем для других целей. Длительные перелеты при конструировании машины не предусматривались, поэтому комфортность была отдана в жертву технической оснащенности машины. На борту воздушного судна могла разместиться команда спасателей со всем необходимым оборудованием или команда медиков со своим санитарно-медицинским скарбом. Внутреннее пространство салона винтокрылой машины имеет объем, достаточный для перевозки груза или грузов, общей массой до 5 тонн.
Все эти уникальные качества не были бы таковыми, не имея вертолет таких двигателей. Два турбовальных двигателя ТВ3-117 суммарной мощностью 4400 л/с. обладают громадной подъемной силой. Вертолет способен летать со скоростью 200-230 км/ч на дальность до 800 км. Практический потолок достигает 5000 метров.
На борту вертолета установлен совершенный навигационно-пилотажный комплекс, который состоит из автопилота, радиовысотомера, измерителя сноса. В состав комплекса входит устройство автоматического контроля полета, благодаря которому осуществляется стабилизация машины в полете, выполняется автоматический заход на посадку. Обзорная радиолокационная станция обеспечивает машине видимость в плохих погодных условиях, в ночное время суток. На первых модификациях большая часть бортовой электроники была аналоговая. На более поздние машины стали устанавливаться новые цифровые навигационно-пилотажные комплексы.
Преимущества вертолета
Преимущество модели КА-62 – её универсальность. Вертолёт может быть использован для комфортной перевозки людей, транспортировки грузов, выполнять разведывательно-спасательные операции, контролировать границы и определённую территорию, обслуживать нефте- и газопроводы. Вертолёт создавался с учётом обязательной эксплуатации в Арктике. В связи с чем минимальная температура воздуха для полётов составляет –50°С (максимальная +45°С). Его системы приспособлены для сложных погодных условий, включая обледенение и обильный снегопад. Как только температура за бортом становится ниже отметки в –35°С, включается обогрев важнейших узлов трансмиссии и двигателей.
История создания
Первые идеи по разработке вертолёта КА-62 (точнее, Камов-62) приходятся ещё на середину 1980-х годов. В 1990 году проект был заморожен. Это было начало экономически и политически сложного периода для нашей страны. Чтобы превратиться в законченную модель КА-62 понадобилось гораздо больше времени, чем можно предположить. В 90-х годах прошлого века многочисленные презентации макета вертолёта в целях найти инвесторов или организовать совместное предприятие заканчивались неудачами. Возобновились работы только в 2011 году. Первый тестовый полёт состоялся 28 апреля 2020 года в Приморском крае. Воздушное судно справилось с испытаниями на «отлично». Лётное тестирование заключалось в отрыве от земли, зависании и рыскании. Это позволило проверить функционирование всех бортовых систем и надёжность электроснабжения.
Напомним, что ранее планировалось полностью запустить КА-62 в эксплуатацию в 2013 году, затем в 2020. Однако модель в ходе испытаний требовала ряда доработок. Это связано с необходимостью соблюсти все международные нормы надёжности, качества и техобслуживания. Сегодня интерес к КА-62 проявляют многие зарубежные покупатели. Это не только Европа, но и страны Латинской Америки и Юго-Восточной Азии. Российское Министерство обороны также рассчитывает принять этот вертолёт на вооружение.
Описание конструкции
Вертолет Ка-62 выполнен по нехарактерной для ОКБ Камова схеме с одним несущим и одним рулевым винтом. Рулевой винт расположен в вертикальном оперении (так называемый фенестрон). Вертолет имеет два газотурбинных двигателя и убирающееся трехопорное шасси.
В конструкции Ка-62 активно использованы композитные материалы, они составляют около 50% от массы всей конструкции.
Фюзеляж вертолет имеет форму с хорошими аэродинамическими характеристиками, его обшивка практически полностью состоит из композитных материалов. В передней части фюзеляжа находится двухместная кабина пилотов, за ней расположена грузопассажирская кабина, над которой находится силовая установка с трансмиссией и несущим винтом. В задней части вертолета находится хвостовая балка с оперением и рулевым винтом.
Кабина экипажа имеет значительную площадь остекления и обеспечивает отличный обзор для пилотов. Двери кабины открываются наружу вперед.
Среднюю часть фюзеляжа занимает грузопассажирская кабина, которая имеет размеры 3,3 х 1,75 х 1,3м, и большую раздвижную грузовую дверь.
На хвостовой балке расположен неуправляемый стабилизатор прямоугольной формы с концевыми шайбами. Рулевой винт находится в профилированном канале, расположенном в хвостовой балке. Над ним установлен вертикальный киль несимметричного профиля.
Шасси вертолета трехопорное, убирающееся с хвостовой опорой. Главные опоры шасси убираются вперед и вбок, а задняя опора – в хвостовую балку. Опоры шасси оснащены амортизаторами, которые способны значительно смягчать удар при аварийной посадке.
На опорах шасси можно установить баллонеты для посадки на воду.
Несущий винт с четырьмя лопастями, втулка имеет разъемный корпус, выполненный из стеклопластика. Лопасти винта цельнокомпозитные, оснащены противообледенительной системой.
Рулевой винт имеет жесткое крепление лопастей с осевыми шарнирами. Носовая часть каждой лопасти защищена титановой оконцовкой.
Топливная система вертолета состоит из четырех мягких баков, расположенных под полом грузопассажирской кабины. Их общая емкость – 1100 литров.
Трансмиссия состоит из двухступенчатого главного редуктора и одноступенчатого хвостового редуктора.
В состав гидросистемы входят две автономные подсистемы, одна из которых обеспечивает работу рулевых приводов, а вторая – систему уборки шасси.
Ка-62 оснащен современным навигационно-пилотажным комплексом. Все данные о работе систем вертолета и полетная информация выводится на жидкокристаллические мониторы, установленные в кабине пилотов.
https://youtube.com/watch?v=igzHX_IrYSs
Российский разведывательно-ударный вертолет Ка-52 «Аллигатор».
Ка-52
Предназначен для уничтожения бронетехники, живой силы противника и воздушных целей.
Ка-52 является глубокомодернизированной машиной Ка-50. 25 июня 1997г. «Аллигатор» поднимается над ВПП. Осенью 2008г. началась постройка серийных Камов-52. Весной 2011г. партия вертолетов поступает в авиачасть.
«Аллигатор» оснащен двумя турбовальными двигателями ВК-2500, обеспечивающие его скороподъемность и маневренность. Производится в двух основных модификациях – «Аллигатор» — для армейской авиации, «Катран» — для палубной авиации. Есть еще третья модификация – Ка-52М, но это улучшенная версия аллигатора.
Надёжность и безопасность
Ka-62 был создан на основе среднего военно-транспортного вертолёта Ка-60 «Касатка», предназначенного для перевозки грузов массой около двух тонн. Разработка гражданской машины затянулась из-за кризиса 1990-х годов, а также нехватки финансирования и технических трудностей, с которыми столкнулись отечественные конструкторы в 2000-е годы.
Первый испытательный полёт Ка-62 совершил 25 мая 2017 года. В 2018 году машина была представлена на Восточном экономическом форуме, а в 2019-м вертолёт впервые принял участие в лётной программе Международного аэрокосмического салона в Жуковском.
Несмотря на продолжительный период разработки, в «Вертолётах России» считают, что Ka-62 в нынешнем облике соответствует всем современным международным стандартам. По информации холдинга, российский вертолёт выполнен с применением последних мировых достижений авиационной промышленности.
- Салон Ка-62
Грузоподъёмность Ка-62 — 2,0—2,5 т, пассажировместимость — до 15 человек, максимальная скорость — 310 км/ч, крейсерская — 290 км/ч, практический потолок — от 5,5 до 6,1 км. С основными топливными баками вертолёт может преодолевать до 720 км, с дополнительными — до 1135 км.
Также по теме
«Нет ни у кого в мире»: как новейшая радиолокационная станция усилит возможности российских роботов и БПЛА
Для нужд российской армии создаётся малогабаритная многофункциональная программная радиолокационная станция (РЛС), сообщил начальник…
На вертолёте установлены французские двигатели Ardiden 3G с двухканальной электронно-цифровой системой управления (FADEC). Редукторы и трансмиссию поставляет австрийская Zoerkler, авариестойкую топливную систему — французская фирма Aerazur. Все остальные агрегаты и бортовые комплексы — российские.
Ка-62 стала первой в мире винтокрылой машиной, на которую устанавливается система управления общевертолётным оборудованием. Она была разработана концерном «Радиоэлектронные технологии».
Бортовое оборудование Ка-62 представлено аппаратурой связи нового поколения С-404, интегрированными антенно-фидерными системами «Аист-62», пилотажно-навигационным комплексом КБО-62, с помощью которого реализуется принцип «стеклянной кабины», когда вся необходимая информация выводится на электронные экраны.
Важными преимуществами Ка-62 является надёжность и безопасность. Российские инженеры «спрятали» рулевой винт машины в специальную хвостовую конструкцию (лопасти винта заключены в кольцевой канал).
- Ка-62 на испытаниях
От военного предшественника Ка-62 унаследовал повышенную ударостойкость. Вертолёт спроектирован таким образом, что в случае жёсткой посадки обеспечивается сохранность фюзеляжа, узлов крепления основных агрегатов, топливной системы. Травмобезопасность пилотов и пассажиров была повышена за счёт энергопоглощающей конструкции шасси и кресел.
Также по теме
«Безопасность при экстремальных ситуациях»: чем уникален многоцелевой российский вертолёт Ми-38
В России завершились испытания многоцелевого вертолёта Ми-38 в условиях горной местности и экстремально высоких температур. Об этом…
«Вертолёты России» относят к преимуществам Ка-62 высокие эксплуатационные характеристики. На сайте холдинга подчёркивается, что машина обладает «превосходной управляемостью и точностью пилотирования». Современная авионика и приборное оборудование кабины позволяют лётчикам уверенно и комфортно управлять вертолётом.
В материалах «Ростеха» говорится, что Ка-62 приспособлен под эксплуатацию на нефтяных вышках и неподготовленных грунтовых площадках. Помимо этого, достоинством машины является возможность хранения вне ангара.
«Конструкция Ка-62 рассчитана на применение в большом диапазоне климатических и географических условий при температурах от -50 °С до +45 °С. Таким образом, ему уже открывается широкая дорога для экспорта по всему миру», — сообщает «Ростех».
В зависимости от требований заказчика Ка-62 может выпускаться в четырёх модификациях: пассажирской (в том числе с VIP-салоном), транспортной, офшорной и медицинской.
