Вертолёт КА-62 – возрождённый после забвения проект

Перспектива

Ка-62 разработан на производственных мощностях ОАО «Камов», конструкторского бюро и холдинга «Вертолёты России». Это первый в линейке производителя гражданский вертолёт, выполненный по одновинтовой схеме. Рулевой винт заключён в кольцевой канал, имеющий вертикальное оперение.

На более чем 20-летнюю разработку машины было потрачено свыше 3 млрд руб. Сумма достаточно приличная, поэтому рыночная стоимость вертолёта также не будет низкой: предположительно около 10 млн. $. Известно, что выпуск новинки в значительной степени будет ориентирован на международный рынок.

За серийный выпуск модели КА-62 будет отвечать Арсеньевская авиационная . Военная версия ожидается спустя год после запуска полноценного производства. В силу высокой технологичности и широкого применения инновационных решений вертолёт КА-62 пройдёт сертификацию только в 2020 году. Пока же эту модель ждут дальнейшие тесты и испытания, которые позволят улучшить качество и надёжность летательного аппарата, исключив возможные риски и создав действительно легендарный и неповторимый вертолёт во всём мировом авиастроении.

Надёжность и безопасность

Ka-62 был создан на основе среднего военно-транспортного вертолёта Ка-60 «Касатка», предназначенного для перевозки грузов массой около двух тонн. Разработка гражданской машины затянулась из-за кризиса 1990-х годов, а также нехватки финансирования и технических трудностей, с которыми столкнулись отечественные конструкторы в 2000-е годы.

Первый испытательный полёт Ка-62 совершил 25 мая 2017 года. В 2018 году машина была представлена на Восточном экономическом форуме, а в 2019-м вертолёт впервые принял участие в лётной программе Международного аэрокосмического салона в Жуковском.

Несмотря на продолжительный период разработки, в «Вертолётах России» считают, что Ka-62 в нынешнем облике соответствует всем современным международным стандартам. По информации холдинга, российский вертолёт выполнен с применением последних мировых достижений авиационной промышленности.

• Салон Ка-62

Грузоподъёмность Ка-62 — 2,0—2,5 т, пассажировместимость — до 15 человек, максимальная скорость — 310 км/ч, крейсерская — 290 км/ч, практический потолок — от 5,5 до 6,1 км. С основными топливными баками вертолёт может преодолевать до 720 км, с дополнительными — до 1135 км.

Также по теме

«Нет ни у кого в мире»: как новейшая радиолокационная станция усилит возможности российских роботов и БПЛА

Для нужд российской армии создаётся малогабаритная многофункциональная программная радиолокационная станция (РЛС), сообщил начальник…

На вертолёте установлены французские двигатели Ardiden 3G с двухканальной электронно-цифровой системой управления (FADEC). Редукторы и трансмиссию поставляет австрийская Zoerkler, авариестойкую топливную систему — французская фирма Aerazur. Все остальные агрегаты и бортовые комплексы — российские.

Ка-62 стала первой в мире винтокрылой машиной, на которую устанавливается система управления общевертолётным оборудованием. Она была разработана концерном «Радиоэлектронные технологии».

Бортовое оборудование Ка-62 представлено аппаратурой связи нового поколения С-404, интегрированными антенно-фидерными системами «Аист-62», пилотажно-навигационным комплексом КБО-62, с помощью которого реализуется принцип «стеклянной кабины», когда вся необходимая информация выводится на электронные экраны.

Важными преимуществами Ка-62 является надёжность и безопасность. Российские инженеры «спрятали» рулевой винт машины в специальную хвостовую конструкцию (лопасти винта заключены в кольцевой канал).

• Ка-62 на испытаниях

От военного предшественника Ка-62 унаследовал повышенную ударостойкость. Вертолёт спроектирован таким образом, что в случае жёсткой посадки обеспечивается сохранность фюзеляжа, узлов крепления основных агрегатов, топливной системы. Травмобезопасность пилотов и пассажиров была повышена за счёт энергопоглощающей конструкции шасси и кресел.

Также по теме

«Безопасность при экстремальных ситуациях»: чем уникален многоцелевой российский вертолёт Ми-38

В России завершились испытания многоцелевого вертолёта Ми-38 в условиях горной местности и экстремально высоких температур. Об этом…

«Вертолёты России» относят к преимуществам Ка-62 высокие эксплуатационные характеристики. На сайте холдинга подчёркивается, что машина обладает «превосходной управляемостью и точностью пилотирования». Современная авионика и приборное оборудование кабины позволяют лётчикам уверенно и комфортно управлять вертолётом.

В материалах «Ростеха» говорится, что Ка-62 приспособлен под эксплуатацию на нефтяных вышках и неподготовленных грунтовых площадках. Помимо этого, достоинством машины является возможность хранения вне ангара.

«Конструкция Ка-62 рассчитана на применение в большом диапазоне климатических и географических условий при температурах от -50 °С до +45 °С. Таким образом, ему уже открывается широкая дорога для экспорта по всему миру», — сообщает «Ростех».

В зависимости от требований заказчика Ка-62 может выпускаться в четырёх модификациях: пассажирской (в том числе с VIP-салоном), транспортной, офшорной и медицинской.

Хронология создания

• Проектирование сверхтяжелого вертолета В-12 (Ми-12) началось в 1959 г.
• 1961 г. – правительством СССР было дано задание сконструировать вертолет с подъемной массой от 20 до 25 т.
• 3.05.1962 – на заседании Совета Министров Советского Союза принято постановление о создании вертолета В-12, который имел бы грузовую кабину, как у самолета Ан-22.
• Апрель 1965 г. – вышло постановление о построении первого тестового экземпляра В-12.

• Летом 1967 г. первый образец В-12 был передан на государственные летные испытания. Первый полет состоялся в Панках 27.06.1967, за штурвалом в этот день находился летчик-испытатель В.П. Колошенко. В этом полете были впервые получены автоколебания типа «система управления − конструкция». Устранить негативное аэродинамическое явление удалось путем ужесточения системы управления. Концы стабилизатора зафиксировали дополнительными вертикальными шайбами.

• Начиная с декабря 1967 г., В-12 поднимали в воздух систематично, и спустя месяц программа госиспытаний была успешно завершена.
• В 1970 г. Государственная комиссия дала зеленый свет серийному производству Ми-12.
• Летом 1971 года вертолет принимал участие на авиавыставке в Ле-Бурже (Франция), где получил премию им. Сикорского. После выставки сделал несколько показательных полетов над Парижем, Копенгагеном и Берлином.
• Второй экземпляр Ми-12 был собран на МВЗ лишь в 1973 году. От первого экземпляра его отличали более жесткие элементы управления и усиленные хвостовые опоры. Нынче эта машина находится в музее ВВС в Монино, а первый В-12 передан на вечное хранение в ОКБ им. Миля.

Долгая дорога в небо

История новой винтокрылой машины ведется с конца 1980-х годов, когда вертолет Ми-4 для грузоперевозок массой около 2 т устарел и ниша осталась пустой. В начале 90-х ОКБ Камова приступило к разработке нового армейского вертолета под маркировкой В-60, впоследствии получившего название Ка-60. Для увеличения скорости полета камовцы впервые взамен традиционной для них соосной схемы применили рулевой винт, который был выполнен в закрытом кольцевом канале.

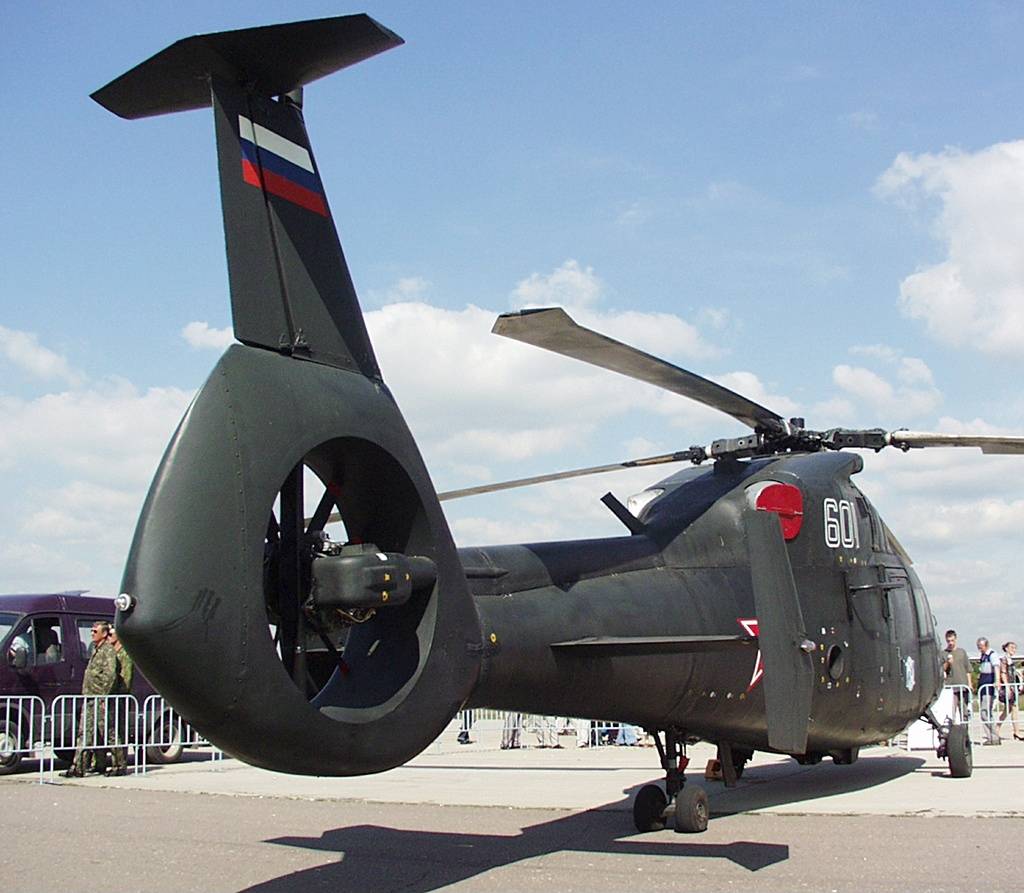

Вертолет Ка-60

Источник изображения: Виталий Белоусов/ТАСС

Однако в 2010 году Министерство обороны приняло решение приостановить проект, и часть разведывательно-боевых функций Ка-60 отдали модели Ка-52 (известен как “Аллигатор”). Ставку было решено сделать на гражданскую версию этого вертолета – Ка-62.

Летчик-испытатель 1-го класса Наиль Азин летал на всех камовских машинах. На Ка-62 – с первых полетов. Общий налет – более трех тысяч часов, из них около двух тысяч – испытательные. “На Ка-62 – даже затрудняюсь ответить, часов двести есть, – признается он. – Во второй половине 2020 года началась очень интенсивная работа и полеты. Ка-62 – машина нового поколения, внутри все совершенно новое, осталось очень мало общего с Ка-60, разве что внешний вид схожий”.

Проект Ка-60 был приостановлен, однако в стратегии холдинга “Вертолеты России” предусмотрена совместная работа с Министерством обороны РФ по решению вопроса импортозамещения компонентов вертолета Ка-62. Совместно мы обсуждаем те миссии, которые он должен выполнять. Поэтому в перспективе он может быть использован в интересах Минобороны РФ

Андрей Семенов, первый заместитель управляющего директора — технический директор Арсеньевской авиакомпании “Прогресс” им. Н.И. Сазыкина

В 2010 году холдинг “Вертолеты России” возобновил проект в гражданском исполнении – Ка-62 хоть и сохранил ряд конструктивных особенностей от предшественника, но все же претерпел немало изменений. Грузоподъемность увеличилась до 2 т в кабине и 2,5 т на подвеске, в качестве двигателей стали использоваться французские Ardiden 3G мощностью 1680 л.с. Лопастей несущего винта стало пять – на одну больше, чем в Ка-60. Также на Ка-62 реализован принцип “стеклянной кабины”, когда вся важная информация и показания приборов выводятся на экраны.

Активная стадия реализации проекта началась в 2012 году с презентации макета вертолета обновленной конструкции на международной выставке вертолетной индустрии HeliRussia в Москве. В конце мая 2017 года Ка-62 совершил первый испытательный полет на площадке Арсеньевской авиакомпании.

Первый опытный образец вертолета Ка-62 во время полета на испытательной станции Арсеньевской авиационной компании “Прогресс” имени Н.И. Сазыкина, 2017 год

Источник изображения: Пресс-служба “Вертолеты России”/ТАСС

​​​​​​​Серийное производство планировалось начать еще в 2020 году, однако при проведении предварительных испытаний на определенных скоростях возникла динамическая неустойчивость вертолета. “В результате необходимо было произвести существенную доработку вертолета – перенести часть оперения с киля на хвостовую балку. Это решение оказалось эффективным, и вертолет был динамически доведен до требуемых техническим заданием параметров”, – рассказал ТАСС Дмитрий Бездетко, директор проекта Ка-62 Арсеньевской авиакомпании “Прогресс”.

По его словам, в ходе испытаний на этом вертолете удалось достичь скорости 315-316 км/ч. “На доработку оперения, которое обеспечило уверенное достижение такой скорости, ушло четыре месяца – от получения проекта конструкторской документации до испытаний. Были изготовлены новые детали, произведена технологическая отработка, машина была доработана и введена в строй”, – объяснил он.

В рамках опытно-конструкторских работ “Прогрессом” было изготовлено пять фюзеляжей Ка-62, из них три являются летными. Один (опытный образец №2) находится на предприятии, другие (№3 и №4) – на территории Национального центра вертолетостроения “Миль и Камов” в Подмосковье.

Сборка вертолета Ка-62 в агрегатно-сборочном цехе Арсеньевской авиационной компании “Прогресс” имени Н.И. Сазыкина

Источник изображения: Юрий Смитюк/ТАСС

“В настоящий момент проходят летные испытания, общее количество выполненных полетов – 210 из 365 запланированных. Лидерная машина №2 имеет 240 часов налета. Сертификационные заводские испытания планируется завершить в сентябре 2021 года, тогда же перейдем на программу СКИ (сертификационные контрольные испытания)”, – сказал Бездетко.

“Мы сейчас работаем над тем, чтобы получить в 2021 году сертификат типа и сертификат изготовителя гражданской вертолетной техники”, – заявил технический директор “Прогресса”.

Технические характеристики

В то время, пока российский проект отлёживался в закромах конструкторов, у него появился достойный конкурент – европейский вертолёт Agusta Westland AW139. Эта машина создана инженерами из Италии и Великобритании. При этом, производство зарубежных моделей происходит на совместном предприятии ЗАО «Хели Верт» и ОАО «Вертолёты России» в Томилино.

Минобороны РФ планировало закупить 35 машин AW139. Однако цена оказалась высокой и от покупки решили отказаться. Предлагаем ознакомиться с основными характеристиками конкурентов.

Характеристики	Ка-62	AgustaWestland AW139
Экипаж (чел)	1-2	1-2
Вместимость пассажиров (чел)	12-15	12-15
Длина (мм)	13 500	16 660
Высота (мм)	4 870	4 980
Диаметр несущего винта (мм)	13 800	13 800
Количество лопастей винта (шт)	4 — несущий 12 — рулевой	4 – несущий 4 – рулевой
Предельный взлётный вес (кг)	6 500	6 800
Авиадвигатели	TurbomecaArdiden 3G х 2 шт.	Pratt & Whitney Canada PT6C-67C х 2шт.
Мощность авиадвигателя (л/с)	1 776 х 2	1679 х 2
Предельная скорость (км/ч)	308	310
Крейсерская скорость (км/ч)	290	306
Предельная дальность (км)	770	1 250
Практический потолок (м)	5 700	6 069
Статический потолок (м)	3 300	3 536

Как видно характеристики Ка-62 и AW139 довольно схожи. Более того, внешний вид машин является однородным. Единственное, что бросается в глаза — у «иностранца» классическая схема шасси (одно переднее и два задних колеса) и рулевой винт открытого типа.

Модификации Ка-52

Модификации «Аллигатора» на сегодня не очень разнообразны. Базовая версия Ка-52 оснащена стандартной комплектацией. Отличия в виде вооружения или иных характеристик не влияют на модификацию Ка-52. Единственной состоявшейся модификацией крокодилов стал Катран (Ка-52К) для базирования на кораблях.

Отличия тактико-технических характеристик Катран (Ка-52К)

Оснащение:

• устройство для складывания лопастей;
• локационной станциЯ с двумя диапазонами марки «Фазотрон-НИИ»;
• гиростабилизированная оптико-электронная система ГОЭС-451.

Вооружение:

Потенциальная возможность применять противокорабельные ракеты Х-35.

Специфика боевого применения в море предполагает предельные изменения некоторых основных базовых составляющих. Ка-52 оснащены мощной РЛС, ракетным вооружением увеличенной дальности поражения, увеличение маршрута полета, противокоррозионной обработкой корпуса и элементов из стали для их прочности и долговечности.

Макет модели Ка-52К «Катран» (корабельного базирования) со складными винтами

Гипотетические (будущие перспективные, переходные и пробные типа Ка-51) модификации не рассматриваются в качестве потенциальных боевых единиц. Черная Акула и вертолет Ка-52 Аллигатор — это разные боевые машины.

История создания

В 1984 году в ОКБ Камова началась разработка среднего многоцелевого вертолета для вооруженных сил, который должен был заменить устаревший Ми-4. Проектирование новой машины продолжалось до 1990 года, она получила наименование Ка-60 «Касатка». Проблемы с финансированием, которые начались в этот период, серьезно тормозили ход работ. С целью привлечения частных инвестиций, в ОКБ решили заняться созданием гражданской версией машины на основе наработок по Ка-60.

Новую машину изначально проектировали с использованием самых последних достижений в области авиастроения. Для новой машины были разработаны двигатели нового поколения РД-600, с техническими характеристиками на уровне лучших ГТД того времени. Конструкторы уделили много внимания удобству и безопасности пассажиров и экипажа. Вертолет Ка-62 задумывался в пассажирском и грузовом варианте, а в будущем планировалось разработать спасательную и медицинскую модификацию вертолета.

Макет вертолета был впервые продемонстрирован широкой публике во время авиационного салона МАКС-95.

После этого работы над созданием Ка-62 на долгие годы практически прекратились. Много раз озвучивались новые даты начала эксплуатации и серийного производства вертолета. В 2012 году публике был представлен обновленный вариант Ка-62. Новый вертолет был оснащен французскими двигателями Turbomeca Ardiden 3G и трансмиссией австрийской компании Zoerkler.

Благодаря модульной конструкции и совершенной цифровой системе управления двигатели Ardiden 3G отличались прекрасными характеристиками (прежде всего, низким расходом топлива), надежностью и простотой в обслуживании. Ожидается, что новая силовая установка значительно увеличит скорость вертолета (и максимальную, и крейсерскую), а также потолок машины.

Также Ка-62 получил новые опоры шасси и удлиненную грузопассажирскую кабину.

Собирать вертолеты планируют на ААК «Прогресс», а компоненты для них изготавливать на авиазаводе в Кумертау (ОАО «КумАПП»).

Вертолет Ка-62 может эксплуатироваться в широком диапазоне климатических и географических условий, при температурах от –50°С до +45°С и осуществлять полеты в условиях обледенения и при плохой погоде. Предусматривается эксплуатация машины с грунтовых площадок, аэродромов и нефтяных платформ. Допускается возможность безангарного хранения машины.

Планируется, что Ка-62 может быть использован для перевозки грузов, пассажиров (в том числе и VIP-персон), обслуживания нефтегазовых буровых платформ, эвакуации больных и раненых, воздушного наблюдения.

История создания Ка-60

Проектирование Ка-60 было начато еще в СССР с 1983 года. На это время было множество моделей и модификаций вертолетов Ми, которые по достоинству заполнили все сферы гражданской авиации и удовлетворяли нужды армии. Несмотря на то, что вертолеты Миля имели большую грузоподъемность, это стало и их недостатком в перевозке грузов до двух тонн, поскольку это было экономически невыгодно. Основную часть всех грузов перевозили вертолеты модели Ми-4, но они были сняты с производства, это и послужило стимулом для создания более экономичного вертолета с нужными на то время качествами и характеристиками.

Для решения данной проблемы вышел указ летом 84 года о создании машины, которая могла бы качественно перевозить грузы в любое время суток. Конкурс на проектирование выиграло бюро Камова. Данная машина должна была перевозить грузы над полем боя. Эскизный проект вертолета Ка-60 был готов в 1990 году, первая машина была построена только в 97 году. Такое большое время постройки машины было из-за распада Союза и недостаточного финансирования проекта. Первая презентация аппарата состоялась в средине лета 1998 года на территории фирмы Камова. За внешний вид он получил название «Касатка». Первый отрыв от взлетной площадки вертолет осуществил зимой этого же года. Для более полных испытаний был изготовлен еще один вертолет.

Производство Касатки планировалось на вертолетном заводе в Улан-Удэ, но в конечном счете их начали изготовлять в городе Луховицы под Москвой. Министерство обороны РФ произвело заказ на изготовление 100 вертолетов данной модели, серийное производство планируется начать в 2015 году.

Конструкция

Конструкция фюзеляжа имеет 4 отделения. Это кабина экипажа, грузопассажирская секция, хвостовая балка и канал для рулевого винта. Широкие грузовые двери расположены по обоим бортам фюзеляжа и открываются наружу по направлению к хвосту. Устройство шасси и амортизационные кресла способствуют хорошей травмобезопасности и защите от вибраций. К важным особенностям вертолёта относится возможность полёта и посадки с одним работающим двигателем.

В корпусе КА-62 более 50% – композитные материалы. Ввиду чего взлётный вес вертолёта всего 6,5 т – идеальная и более лёгкая замена гражданскому Ми-8. Кстати, в отличие от него детище ОАО «Камов» имеет меньшую вместимость и грузоподъёмность: максимум 15 человек и 2500 кг. Тот же Ми-8 может перевезти 24-30 пассажиров и почти 4 тонны груза. Однако, как утверждает производитель, снижение этих характеристик было запланировано изначально, а причина проста – почти 80% лётного времени Ми-8 эксплуатируются с нагрузкой в 60%, что как раз равно заявленным характеристикам новинки.

Читайте Основные модификации Ми 171

Начальные этапы проекта и второе рождение

В начале 80-х годов прошлого века, у ВС СССР появилась потребность в перспективном военно-транспортном вертолёте небольших размеров и пассажировместимостью до 15 человек (десантников). Разработкой опытного проекта с 1984 года занялось ОКБ Камова, к тому времени известное многолетним опытом разработки и внедрения соосных схем несущих винтов в свои машины.

Боевому вертолёту был присвоен индекс Ка-60 и прозвище «Касатка». Эта была первая модель «Камова» с одним несущим винтом. Конец 90-х ознаменовался плохим финансированием предприятий ВПК и было решено создать гражданскую версию машины под индексом Ка-62. По мнению руководства ОКБ, это должно было привлечь к проекту частных инвесторов.

Созданные в 1988 году авиадвигатели РД-600В (вертолётный вариант), отлично подходили для Ка-62. Однако, новые моторы требовали постоянных доработок и на текущий период (2018 год) так не получили широко применения.

Особое внимание сосредоточили на интерьере, эргономике и безопасности людей. Изначально планировалось создать пассажирскую и грузовую версию Ка-62, а затем расширить модельный ряд спасательной и медицинской машинами

Первый опытный вертолёт Ка-62 был представлен широкой публике на авиасалоне МАКС-95 в г. Жуковский. Это был макет, не имеющий возможности летать.

Несмотря на ожидание руководства конструкторского бюро, потенциальные инвесторы не проявили интерес к гражданской версии вертолёта. В результате проект машины лёг «под сукно» на долгие 15 лет. Лишь в 2012 году почитатели авиации увидели обновлённую модель Ка-62. Представление опытного образца произошло на Международной выставке вертолетной индустрии Heli Russia 2012 в г. Москве. Внешний вид вертолёта остался неизменным.

Модернизации подверглась техническая часть, а именно:

• машину оснастили французскими моторами Turbomeca Ardiden 3G;
• отечественную трансмиссию заменили австрийской, марки Zoerkler;
• прототип оборудовали новой системой шасси, позволяющей приземляться на корабль.

Импортная силовая установка Ardiden 3G показала превосходные характеристики на испытаниях. Помимо неприхотливости в техобслуживании и исключительной надёжности, российских конструкторов удивил пониженный расход топлива. Кроме этого, французские двигатели повысили скоростные качества вертолёта и увеличили практический потолок. Согласно замыслу авиаинженеров, эксплуатация Ка-62 возможна в различных климатических зонах, с температурными пределами +/- 50°C и в плохих погодных условиях.

Машина может содержаться вне ангара, быть практичной на грунтовых аэродромах и нефтяных платформах. Вертолёту Ка-62 под силу перевозить до 14 пассажиров, которыми могут стать вахтовики или VIP-персонал. Также возможна эвакуация раненых, доставка больных и перевозка груза от 2 000 до 2 500 кг. Производство новых машин Ка-62 запланировано на им. Н. И. Сазыкина, где происходит сборка корпусов и оснащение силовой установкой. Изготовлением винтов занимается .

Из военных в гражданские

История Ка-62 начинается в 1980-е годы, когда стало понятно, что сверхуспешный Ми-8 с его грузоподъемностью в 4 тонны нерентабельно использовать при перевозке меньших грузов. До этого с подобными задачами справлялся Ми-4, который к концу 1980-х годов устарел, и после его повсеместного списания ниша грузоперевозок массой около 2 тонн оставалась пустой. Тогда ОКБ Камова приступает к разработке нового армейского вертолета под маркировкой В-60.

Военные поставили задачу широко: кроме транспортировки грузов и людей новая машина должна быть адаптируема под нужды разведки, а также выполнять боевые функции. Первый макет будущего вертолета был создан в 1989 году. Для увеличения скорости полета ОКБ Камова впервые отказалось от традиционной для них соосной схемы. Рулевой винт был выполнен в закрытом виде типа «финестрон». Машина получила название Ка-60. Разведывательная модификация была одобрена военными под названием Ка-60Р, также разрабатывалась палубная версия Ка-60К.

Ка-60 на авиасалоне МАКС-2001

Однако с приходом 1990-х финансирование проекта прекратилось, и разработки пришлось остановить. Часть разведывательно-боевых функций Ка-60 конструкторы отдают новой модели − ударному разведчику Ка-52. Чтобы охватить более широкий спектр рынка, принимается решение на основе военной модели сделать многоцелевой гражданский вертолет Ка-62. Его полноразмерный макет был показан на одном из первых авиакосмических салонов в Москве, но денег на дальнейшее развитие проекта не хватило.


Описание конструкции

Вертолет Ка-62 выполнен по нехарактерной для ОКБ Камова схеме с одним несущим и одним рулевым винтом. Рулевой винт расположен в вертикальном оперении (так называемый фенестрон). Вертолет имеет два газотурбинных двигателя и убирающееся трехопорное шасси.

В конструкции Ка-62 активно использованы композитные материалы, они составляют около 50% от массы всей конструкции.

Фюзеляж вертолет имеет форму с хорошими аэродинамическими характеристиками, его обшивка практически полностью состоит из композитных материалов. В передней части фюзеляжа находится двухместная кабина пилотов, за ней расположена грузопассажирская кабина, над которой находится силовая установка с трансмиссией и несущим винтом. В задней части вертолета находится хвостовая балка с оперением и рулевым винтом.

Кабина экипажа имеет значительную площадь остекления и обеспечивает отличный обзор для пилотов. Двери кабины открываются наружу вперед.

Среднюю часть фюзеляжа занимает грузопассажирская кабина, которая имеет размеры 3,3 х 1,75 х 1,3м, и большую раздвижную грузовую дверь.

На хвостовой балке расположен неуправляемый стабилизатор прямоугольной формы с концевыми шайбами. Рулевой винт находится в профилированном канале, расположенном в хвостовой балке. Над ним установлен вертикальный киль несимметричного профиля.

Шасси вертолета трехопорное, убирающееся с хвостовой опорой. Главные опоры шасси убираются вперед и вбок, а задняя опора – в хвостовую балку. Опоры шасси оснащены амортизаторами, которые способны значительно смягчать удар при аварийной посадке.

На опорах шасси можно установить баллонеты для посадки на воду.

Несущий винт с четырьмя лопастями, втулка имеет разъемный корпус, выполненный из стеклопластика. Лопасти винта цельнокомпозитные, оснащены противообледенительной системой.

Рулевой винт имеет жесткое крепление лопастей с осевыми шарнирами. Носовая часть каждой лопасти защищена титановой оконцовкой.

Топливная система вертолета состоит из четырех мягких баков, расположенных под полом грузопассажирской кабины. Их общая емкость – 1100 литров.

Трансмиссия состоит из двухступенчатого главного редуктора и одноступенчатого хвостового редуктора.

В состав гидросистемы входят две автономные подсистемы, одна из которых обеспечивает работу рулевых приводов, а вторая – систему уборки шасси.

Ка-62 оснащен современным навигационно-пилотажным комплексом. Все данные о работе систем вертолета и полетная информация выводится на жидкокристаллические мониторы, установленные в кабине пилотов.
