Двигатель автомобиля ГАЗ-3307
Силовой агрегат самосвала ГАЗ 3307 представляет собой бензиновый карбюраторный мотор с цилиндрами типа ЗМЗ-511.10, выпускаемый Заволжским моторным заводом. Номинальная мощность — 92 киловатта или 125 л. с.
Учитывая недостатки предыдущих моделей, конструкторы внесли в двигатель следующие изменения:
- модифицирована жидкостная система охлаждения;
- головка цилиндров имеет высокотурбулентные камеры сгорания;
- поршни имеют проточки для двухмиллиметровых поршневых колец;
- крышки коренных подшипников крепятся в блоке цилиндров без шипов.
Чтобы уменьшить вредные выбросы, конструкторы применили систему рециркуляции выхлопа.
Инструкция по эксплуатации
Приборная панель и органы управления
Грузовик запускается поворотом ключа в замке, расположенном снизу на рулевой колонке.
Под левой рукой находится переключатель поворотов и фар ближнего/дальнего света. Указатели поворота переключаются в горизонтальной плоскости. Возможно постоянное или кратковременное включение. Управление светом фар производится в вертикальной плоскости. При нажатии на ручку с торца включается звуковой сигнал.
Справа от рулевой колонки располагается переключатель стеклоочистителя и омывателя.
Спидометр, тахометр и комбинированный прибор, показывающий уровень топлива, температуру охлаждающий жидкости, давление масла и напряжение находятся на приборном щитке перед водителем.
Рядом на приборном щитке находятся сигнальные лампы:
- температуры охлаждающей жидкости (загорается при температуре 105±5°С),
- аварийного давления масла,
- уровня топлива (загорается при заполненности топливного бака на 16-20% и ниже),
- давления воздуха в тормозной системе,
- загрязнения масляного фильтра и другие.
Приборная панель
Управление автомобилем
Для прогрева двигателя или накачки шин необходимо нажать на педаль подачи топлива, зафиксировать защелкой и отпустить. Прогревать двигатель следует на минимальных оборотах с постепенным повышением до средних. Начинать движение можно только, когда охлаждающая жидкость нагрета не менее 40°С.
При движении использовать постоянную подачу топлива нельзя!
Стояночный тормоз включается приведением рычага в заднее положение. При возвращении в переднее положение – выключается. В промежуточных позициях подключается дополнительный тормоз.
Коробка передач ЯМЗ-236П – пятиступенчатая с синхронизаторами на 2-3 и 4-5 передачах. Переключение передач происходит по следующей схеме:
При трогании на скользком участке, прохождении трудных участков дороги следует включать блокировку дифференциала. Делать это нужно на стоящем автомобиле или на скорости до 10 км/ч.
Вхождение в поворот с заблокированным дифференциалом опасно. Это снижает управляемость и ведет к повышенному износу силового привода! При заблокированном дифференциале соответствующий значок на приборной панели горит оранжевым.
Управление автомобилем
Безопасность
Работа с самосвалом связана с опасностью травм и несчастных случаев. Для снижения этих рисков и вероятности поломок следует соблюдать ряд правил безопасности. Вот некоторые из них.
- Запрещается находиться перед кабиной при подъеме и опускании, а также движение без фиксации кабины тросом и при открытом механизме откидывания.
- Во время движения не следует проводить регулировку сиденья водителя.
- Запрещено движение с поднятой платформой и опускание груженой платформы.
Подробные указания по безопасной работе и содержит инструкция по эксплуатации МАЗ-5551. Там же, помимо детального описания конструкции и узлов самосвала, можно найти требования к техническому обслуживанию и основные рекомендации по устранению неисправностей.
Масса газ 53 самосвал. Заправочные емкости и нормы
Одним из самых популярных советских послевоенных грузовиков стал ГАЗ-51 или, как называли его шофёры, — «газон». Выпущенный в 1946 году, этот 2,5-тонный автомобиль стал основой многочисленных специализированных машин — самосвалов, седельных тягачей, фургонов, автоцистерн, автокранов и автобусов. Однако время шло, и завоевавший всенародную любовь грузовичок постепенно сдавал свои позиции — стране требовалась более мощная, более грузоподъёмная и более скоростная машина.
Прежде всего, для нового грузовика потребовался современный двигатель. Тот, которым оснащался «газон», — рядный, шестицилиндровый 70-сильный, — ГАЗ-11 выпуска 1940 года уже не мог удовлетворить требованиям к 4-тонному грузовому автомобилю будущих десятилетий. Наиболее перспективным способом повышения его мощности и улучшения экономичности могло стать увеличение степени сжатия горючей смеси в цилиндрах двигателя, однако отсутствие в стране высокооктанового бензина не позволяло воспользоваться этим способом.
Конструкторы ГАЗа, воспользовавшись открытием специалистов Института химической физики АН СССР, создали двигатель с факельным зажиганием ГАЗ-51 Ф. В цилиндры этого мотора подавалась обеднённая смесь, которая поджигалась мощным факелом, возникавшим при сгорании в форкамере небольшого количества переобогащённой смеси. Выброс в камеру сгорания цилиндра раскалённых газов приводил к созданию особой турбулентной структуры, в которой происходила лавинная активация горения. Этот процесс позволял сдвинуть порог детонации бензина А-66 и увеличить степень сжатия в цилиндрах с 6,2 до 6,8, соответственно подняв мощность мотора с 70 до 85 л.с. При этом существенно улучшилась динамичность грузовика и его экономичность.
Двигатель ГАЗ-51 Ф выпускался с 1961 по 1966 год и был снят с производства по причине архаичной довоенной концепции рядного шестицилиндрового нижнеклапанного мотора ГАЗ-11.
На смену рядной «шестёрке» заводские специалисты начали проектировать V-образный восьмицилиндровый мотор, подобный тому, которым была оснащена легковая ГАЗ-13 «Чайка» выпуска 1959 года. Правда, для нового грузовика создавался мотор с несколько меньшим рабочим объёмом (4,254 л) и мощностью (115 л.с.) в соответствии с техническим заданием на разрабатываемый автомобиль. Интересно, что многие детали и узлы «восьмёрки» были такими же, как у мотора «Волги» ГАЗ-21 — в частности, «мокрые» гильзы цилиндров и их головки, поршни, шатуны и многое другое. К слову, в отечественном автостроении это был первый случай установки двигателя такого типа на грузовой автомобиль.
При создании силовой установки для нового грузовика широко использовались алюминиевые сплавы, из которых изготавливались основные корпусные детали — блок цилиндров, головки, крышка распределительных шестерён, корпус масляного насоса, корпус привода распределителя, поршни, впускная труба и патрубки термостата, что позволило существенно снизить массу мотора. Серийный выпуск двигателя осуществлялся Заволжским моторным заводом (ЗМЗ).
Процесс становления нового грузовика оказался, на удивление, затяжным. Поначалу завод выпускал машину, отличавшуюся от ГАЗ-51 А разве что кабиной. Далее небольшой серией выпустили модификацию с двигателем с форкамерным зажиганием ГАЗ-51 Ф. С 1964 по 1965 год выпускался ГАЗ-53 грузоподъёмностью 3 тонны, и уже с 1965 года был развёрнут выпуск четырёхтонной базовой модели ГАЗ-53 А.
Интересно отметить, что при этом с 1966 по 1978 год выпускалась длиннобазная модификация ГАЗ-52-ОЗ грузоподъёмностью 2,5 тонны, а с 1975 по 1989 год — и короткобазная той же грузоподъёмности с шестицилиндровым рядным 75-сильным мотором. Ставший, по сути, аналогом ГАЗ-51, ГАЗ-52-04 предназначался для сельских районов, где эксплуатация машин с \/-образной «восьмёркой» была затруднительной.
Освоение в производстве нового автомобиля ГАЗ-53А также осуществлялось постепенно — с 1964 по 1965 год выпускалась трёхтонная версия этого грузовика, а с 1965 года началось производство базового автомобиля — четырёхтонного, длиннобазного, с восьмицилиндровым \/-образным двигателем.
1-восьмицилиндровый V-образный двигатель ЗМЗ-53;
2-передняя рессорная подвеска;
3-передняя ось;
4-механизм сцепления;
5-коробка переключения передач;
6-центральный трансмиссионный тормоз;
7-карданная передача;
8-вакуумный усилитель тормозов;
9- задняя рессорная подвеска;
10 -задний ведущий мост;
11-рама автомобиля;
12-рулевое управление.
В целом грузовой автомобиль ГАЗ-5ЗА представлял собой вполне современный для того периода грузовик с улучшенной (по сравнению с ГАЗ-51) подвеской, гипоидной главной передачей, с упоминавшимся уже восьмици
Плюсы и минусы
Автомобиль ГАЗ-3307, благодаря достигнутым разработчиками характеристикам, отличается следующими положительными качествами:
- высокой проходимостью при большом клиренсе;
- доступностью запчастей и комплектующих;
- хорошей ремонтопригодностью;
- надежной тормозной системой;
- приемлемой ценой — для нового изделия или автомашины на вторичном рынке;
- небольшими габаритными размерами;
- надежностью в условиях городской или сельской местности;
- широким выбором модификаций, в зависимости от особенностей использования;
- удобством разгрузки;
- неприхотливостью в эксплуатации;
- понятным и удобным управлением;
- высоким уровнем безопасности, укомплектованностью удерживающими ремнями для водителя и пассажира;
- надежными двигателями;
- хорошим обзором, высокой степенью комфорта кабины.
К минусам стоит отнести:
- недостаточную грузоподъемность грузовика ГАЗ-3307;
- большое потребление горючего;
- отсутствие гидроусилителя в системе рулевого управления;
- недостаточную синхронизацию коробки передач с карбюраторным двигателем;
- незатейливый дизайн.
В некоторых ситуациях машине не помешал бы более мощный двигатель.
ГАЗ-3309: варианты и модификации
Первоначально это был 4-х цилиндровый турбированный дизельный двигатель ГАЗ-5441.10 собственной разработки, мощностью в 122 л.с. и рабочим объёмом в 4,75 л. Впрочем, опыт его производства, продолжавшегося три года, в 1995-1997 гг. был признан в целом неудачным. Поэтому ГАЗ-5441.10 сменил на 3309-й модели ГАЗовских грузовиков мотор минский – Д-245.7, также 4-х цилиндровый, с турбонаддувом, объёмом в 4,75 л., но мощностью в 117 л.с.
Ограниченные партии грузовиков (с индексом ГАЗ-33096) выходили также с китайскими дизелями Камминз – Cummins ISF 3.8L (рабочий объём – 3,76 л, а номинальная мощность – 152,3 л.с.). Некоторая (вовсе несущественная) часть машин была укомплектована 6-ти цилиндровыми дизельными двигателями ГАЗ-562.10. Они представляли собой лицензионную копию австрийских моторов Steyr M-16.
Что же касается модификаций семейства дизельных грузовиков «ГАЗ-3309», то их полный список таков:
- ГАЗ-33090 – базовое шасси с турбодизелем ММЗ Д-245.7 (Евро-2);
- ГАЗ-33091 – удлинённая на 1,4 метра вариация с тем же мотором;
- ГАЗ-33092 – версия с двойной кабиной, позволяющей «взять на борт» одновременно семь человек. Модель также комплектовалась турбодизелем ММЗ Д-245.7 (Евро-2) и используется для установки на шасси разнообразных специальных надстроек, в том числе: пожарных машин, передвижных ремонтных мастерских и тому подобного;
- ГАЗ-33094 – удлинённый вариант, который был использован в качестве базы для автобуса КАвЗ-397650;
- ГАЗ-33096 – бортовое шасси с импортным мотором Cummins-ISF 3.8L;
- ГАЗ-33098 – бортовое шасси с новым турбодизелем ЯМЗ-53442-10.
- ГАЗ-САЗ-35071– самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с грузоподъёмностью 4,13 т и объёмом кузова в 5 кубометров (в 10 кубометров – с надставными бортами).
- ГАЗ-САЗ-35072-10 – самосвал с трёхсторонней разгрузкой на шасси ГАЗ-3309, с с грузоподъёмностью 4,13 т и несколько меньшим объёмом кузова – 4,5 метров кубических.
- ГАЗ-3309 «Добрыня» – удлинённая до 7,9 метров версия, с кабиной, которая была оснащена спальным местом, пластиковым аэродинамическим оперением и спойлерами.
Вообще, в 2000-х годах ГАЗ-3309 стал весьма активно использоваться многими компаниями и организациями в качестве базы для создания разнообразных версий с удлинённой рамой.
Такие длинные фургоны, автомобили-эвакуаторы, краны-манипуляторы, грузовые платформы широкого назначения обладают той же грузоподъёмностью – четыре тонны, но вот возможности перевозки объёмных, нестандартных или длинномерных грузов у них значительно возрастают.
Совсем не лишним является также и спальное место в кабине (если автомобиль используется для междугородних грузоперевозок).
Среднетоннажные грузовые машины ГАЗ-3309 широко и успешно применяются для перевозки самых разнообразных грузов по дорогам всех технических категорий и видов покрытий (в том числе и по грунтовым), и имеют очень хорошее соотношение «цена / качество».
На основе базового шасси уже сам производитель предлагает внушительный ассортимент спецтранспорта – самосвалов, автофургонов обычных и изотермических, автоцистерн, манипуляторов, топливозаправщиков, мусоровозов и т.д. В базовом же варианте использована грузовая платформа с металлическими бортами. Задний и оба боковые – откидные, с дерево-металлическим основанием.
GAZ 3307 — технические характеристики и цена в России. Обзор карбюраторного самосвала «3307» с фотографиями.

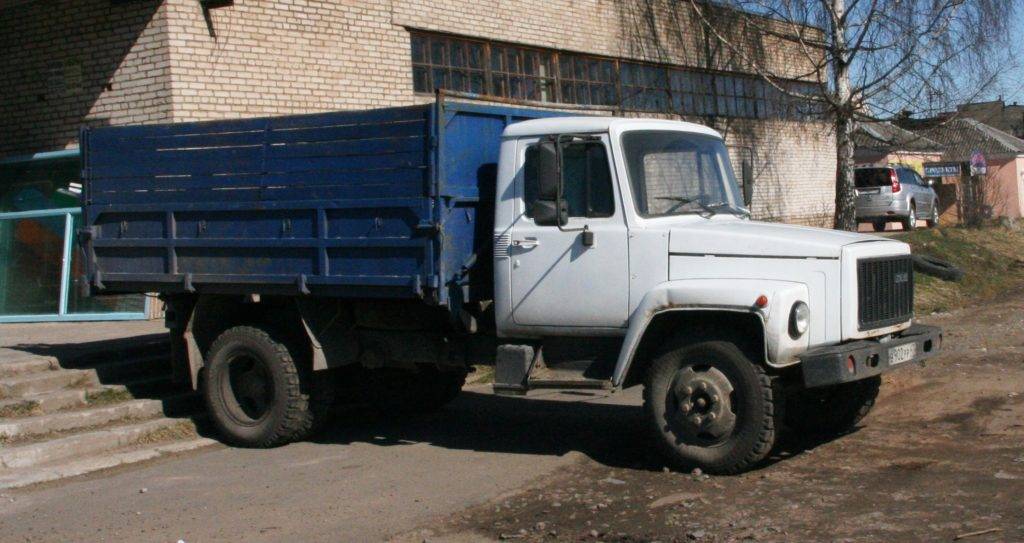

ГАЗ-3307 – среднетоннажный самосвал капотной компоновки с колесной компоновкой «4×2», который ориентирован на транспортировку различного рода грузов по дорогам с асфальтобетонным или твердым грунтовым покрытием…
Работы над созданием грузовика стартовали в середине 1980-х годов, а уже в 1989-м он добрался до серии.
С 1996 по 2001 года производство автомобиля было приостановлено, но впоследствии (благодаря проведенной модернизации) вновь продолжалось вплоть до 2011-го, когда он окончательно и покинул конвейер.
Как и бортовая модель, самосвал ГАЗ-3307 обладает простым оформлением кабины, внутри которой организована пара посадочных мест.
В длину машина насчитывает 6550 мм, ее ширина укладывается в 2380 мм, а высота не превышает 2350 мм. Расстояние между осями простирается у грузовика на 3770 мм, а его наименьший клиренс составляет 265 мм.
В «походном» виде автомобиль весит 3200 кг, а на борт способен взгромоздить до 4500 кг грузов (тем самым его технически допустимая общая масса равняется 7850 кг).
- Стандартно ГАЗ-3307 оснащается 5-кубовой самосвальной платформой с одно- или трехсторонней разгрузкой со следующими внутренними параметрами: длина – 3740 мм, ширина – 2170 мм, высота – 620 мм.
- В «сельскохозяйственной версии» высота бортов достигает 1250 мм, а полезный объем грузового отсека – 10 кубических метров.
- Кроме того, встречается грузовик и в «строительном исполнении», особенностью которого является угловато-овальный кузов вместимостью 4.5 кубометра с защитным козырьком, расположенным над кабиной, и опрокидыванием назад.
Под капотом самосвала ГАЗ-3307 располагается V-образный восьмицилиндровый мотор ЗМЗ-5231.10 объемом 4.67 литра с жидкостным охлаждением, карбюраторным «питанием» и технологией рециркуляции отработавших газов, производящий 124 лошадиных силы (91.2 кВт) при 3200-3400 об/минуту и 298 Н·м крутящего момента при 3000-3400 об/минуту.
Весь запас мощности передается на колеса заднего моста посредством 5-ступенчатой «ручной» трансмиссии и сухого однодискового сцепления.
Максимальные (гарантированные) возможности автомобиля «упираются» в 90 км/ч, а «переваривание» горючего (при постоянно поддерживаемой скорости 60 км/ч) у него насчитывает порядка 20 литров на каждую «сотню» километров.
В конструктивном плане самосвал ГАЗ-3307 не имеет отличий от бортового грузовика – в его основе находится мощная лонжеронная рама. И спереди, и сзади машина снабжена зависимыми подвесками с полуэллиптическими рессорами, но в первом случае – еще и с амортизаторами телескопического вида двухстороннего действия. Рулевой комплекс «червячного типа» дополнен у автомобиля гидравлическим усилителем управления, а в состав его тормозной системы включены гидропривод управления и «барабаны» на всех колесах.
100 тысяч рублей (все зависит от технического состояния и года выпуска). По умолчанию он может похвастать: галогеновой оптикой, отопителем салона, двумя зеркалами заднего обзора, 20-дюймовыми колесами, задним противотуманным фонарем и некоторым другим оборудованием.
ГАЗ 3507 – грузовой автомобиль с цельнометаллическим кузовом и различными типами разгрузки, изготовленный на основе шасси ГАЗ 3307. Модель активно используется для перевозки различных грузов по асфальтовым и грунтовым дорогам в России и странах СНГ. Конструкция грузовика предполагает возможность разгрузки в несколько сторон. ГАЗ 3507 опционально оснащается комплектом надставных бортов (задний, передний и два боковых) с панелями, выполненными из металлического листа или металлической сетки.
Автомобиль имеет богатую историю и множество различных наград. Главными его преимуществами являются небольшая стоимость и ремонтопригодность. При этом по техническим характеристикам и качеству ГАЗ 3507 лишь немного уступает иностранным аналогам.
История создания
Предшественник ГАЗ 3307 — среднетоннажный грузовик ГАЗ-54
| Год | Описание |
| 1986 год | Начало создания и моделирования грузовика ГАЗ-3307 |
| 1988 год | Запуск серийного производства в малых объемах |
| 1989 год | Начло полного серийного производства |
| 1991 год | Серийное производство модификаций ГАЗ 3307 |
| 1994 год | Усовершенствованная модель ГАЗ 3308. Серийное производство. |
| 1995 год | Снятие модели ГАЗ 3307 с производства в пользу 3308 |
В 1986 году Горьковским автозаводом начата разработка модели четвертого поколения, на основе удачных моделей грузовиков среднетоннажного типа ГАЗ-53 и ГАЗ-54. Это решение было обусловлено необходимостью появлению современного грузового автомобиля с взаимозаменяемыми узлами и более высокими характеристиками.
В 1988 году была запушена тестовая серийная линия модели ГАЗ 3307, что положило начало полному производству данного грузовика.
В 1989 году развернуто полномасштабное серийное производство ГАЗ 3307, со снятием старых моделей и начата разработка модификаций автомобиля.
В 1991 году было налажено полное серийное производство самых разнообразных модификаций грузовика ГАЗ 3307.
В 1994 году была разработана усовершенствованная модель грузовика, с улучшенными техническими характеристиками, но с сохранением внешнего вида.
В 1995 году полностью сняли устаревшую модель ГАЗ 3307 с серийного производства, в пользу новой среднетоннажной модели ГА 3308 (а позднее 3309).
ГАЗ 3308. Самосвал.
Хоть последующие модели и были, практически, копией своего предшественника, но историю ГАЗ 3307 (как модельной линии), можно считать оконченной.
История модели и назначение
ГАЗ 3507 – одно из последних поколений грузовых автомобилей Горьковского автозавода, выпуск которого начался в 1984 году. В основу грузовика легла модель ГАЗ 3307, пользующаяся большой популярностью в странах бывшего СССР. Производство «прародителя» ГАЗ 3507 завершилось в 1994 году. Данную модель на рынке сменила модификация ГАЗ 3309.
При создании ГАЗ 3507 в качестве приоритета была выбрана максимальная унификация по узлам и агрегатам. В итоге модель получила множество элементов ГАЗ 3307, что позволило сократить ее стоимость. Дизайн модели сохранился в неизменном виде. ГАЗ 3507 получил ту же кабину с большим капотом, большую радиаторную решетку и правильные угловатые очертания. При этом кабина увеличилась в размерах и обзавелась более качественными системами вентиляции и отопления.
От модификации ГАЗ 3307 модель ГАЗ 3507 отличается новой задней рамой, укороченной на 152 мм. Также появились небольшие изменения в оформлении. Вместо буксирных крюков в грузовике применен буксирный прибор. Запасное колесо изменило свое расположение, переехав на 272 мм назад. Напольные коврики и кожух были полностью изменены. В других деталях базовая модель сохранилась.
Незначительные изменения произошли и в линейке двигателей. Сам автомобиль (как и ГАЗ 3307) считался некой переходной вариацией. В будущем разработчики планировали заменить ее дизельной моделью, являющейся более экономичной. В начале 90-х Горьковский автозавод даже начал выпуск собственных двигателей. Однако после развала СССР случился спад, а востребованный ранее ГАЗ 3507 стал терять в спросе. В итоге производство модели резко сократилось.
Горьковский автозавод изначально предлагал следующие версии автомобиля:
- ГАЗ 3507 – самосвал, построенный на основе ГАЗ 3307 с бензиновым агрегатом ЗМЗ-5231 (3-сторонняя разгрузка, 5-кубометровый кузов и грузоподъемность в 4130 кг);
- ГАЗ 35071 – дизельная версия со стандартными параметрами;
В 2003 году саранский автозавод начал производство новой версии грузовика – ГАЗ 35072. В качестве базы для него был взят ГАЗ 3309 с дизельным мотором Д-245 белорусского производства. Модель получила 1-стороннюю разгрузку, кузов на 4,5 кубометра и грузоподъемность в 4250 кг. Подобный вариант был экономичнее предшественника и на 100 км пути затрачивал порядка 14 л топлива, уступая в мощности совсем немного. Внешне модификация ничем не отличалась от стандартного варианта.
ГАЗ 3507 используется для транспортировки и механизированной разгрузки разнообразной продукции и строительных материалов. Надстройки с трехсторонней разгрузкой существенно увеличивают область применения данной техники и предоставляют самосвалу дополнительное преимущество перед конкурентами. Также ГАЗ 3507 активно применяется для транспортировки
Кабина
Машина оснащена двухместной металлической кабиной, отличающейся теснотой и неудобной компоновкой. Так, между сиденьями находится кожух двигателя, из-за чего рычаг КПП смещен направо и назад. При этом машина укомплектована брезентовым гамаком, подвешивающимся на крючках.
Так как кабина установлена прямо над двигателем, для доступа к нему она откидывается вперед на шарнирах. Такая компоновка обеспечила равномерное распределение массы по осям. Это позволило использовать его для десантирования. Однако расположение кабины над колесами значительно повышает опасность для экипажа при подрыве на мине. Ввиду этого в армии автомобиль заменили на капотный ГАЗ-3308.
Десантный вариант (66Б) отличается складной крышей, откидной рамой ветрового стекла и рулевой колонкой телескопической конструкции.
Описание модели ГАЗ-3307 (3307)
Модификации автомобиля ГАЗ-3307: — ГАЗ-330701 — исполнение «ХЛ» для холодного климата; — экспортные — ГАЗ-330706 — для стран с умеренным климатом и ГАЗ-330707 — для стран с тропическим климатом; — ГАЗ-33073 — грузопассажирское такси; — ГАЗ-33075 и ГАЗ-33076 — газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; — ГАЗ-33072 — шасси для самосвалов; — ГАЗ-33074 — шасси для автобусов; — ГАЗ-3307 — шасси для специализированных автомобилей.
Грузоподъемность, кг — 4500
Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765
Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975
Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750
Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32
Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25
Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4
Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9
Двигатель
Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000–2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).
Трансмиссия
Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.
Колеса и шины
Колеса — дисковые, обод. 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины — 8.25R20 (240R508) моделей У-2 (К-84) или К-55А, давление в шинах передних колес — 4,5 кгс/см 2 ; задних — 6,3 кгс/см 2 . Число колес — 6+1
Подвеска
Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.
Тормоза
Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.
Электрооборудование
Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30.
Заправочные объемы и рекомендуемые эксплуатационные материалы
Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость «Томь» (заменитель — «Нева»); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.
История создания
Дебютная модель новенького автомобиля сошла с завода уже в 1989 году, а к завершению того же года смогли наладить серийный выпуск данного самосвала. Немного спустя данное транспортное средство потеснил другой грузовик ГАЗ-3309, на котором был установлен дизельный силовой агрегат.
Однако при наступлении 2008 года 3307 смог получить новенький карбюраторный мотор с увеличенной мощностью и снова стал производиться до 2012 года. Вообще, грузовой автомобиль стартовал достаточно успешно, однако почти сразу потерял популяризацию. Вслед за развалом Союза Советских Социалистических Республик машина ощутимо опустилась в спросе, и ее крупносерийный выпуск на заводе был прекращен.
Горьковским автомобильным заводом выпускаются специализированные модификации для госструктур. Перед моделью 3307 на рынке существовал грузовик ГАЗ-53. Под конец 1980-х годов подобный автомобиль сильно устарел и нуждался в усовершенствовании.
Это и подтолкнуло конструкторов к началу проектирования совершенно нового автомобиля. Машину приспосабливали для функционирования на твердом дорожном покрытии. «Газон» относили к 4-му поколению машин ГАЗа. К нему тоже относят грузовики ГАЗ-3309, ГАЗ-3306 и ГАЗ-4301.
Одна из целей, которой придерживался конструкторский состав во время проектировки машины, являлась полномасштабная синхронизация по главным элементам и узлам с прошлыми моделями. В итоге, автомобилю перешли множество деталей от 53-го Газона.
Благодаря такому решению удалось облегчить техническое обслуживание машины и сократить затраты на производство. Поэтому Газон 3307 по многочисленным характеристикам смог превзойти 53-ю модель. Капотную компоновку грузовой машины было решено сохранить.
Отличало модели наличие улучшенной кабины и нового оперения. Салон стал иметь обилие свободного пространства, удалось добавить вентиляцию и отопление. Небольшие перемены смогли затронуть и силовую установку. На предприятии в Горьком планировали 3307, как переходный вариант, какой позже можно было бы сменить на дизельные вариации с увеличенными экономическими характеристиками.
На заводе немного позже стали производить силовые агрегаты, которые работали на дизельном топливе. Выпуск карбюраторных версий «Газона» 3307 был полностью остановлен с началом нового десятилетия 1990-х годов.
Вариации с дизельными моторами тоже начали терять популяризацию с каждым годом, так как их производство было уже нерентабельное. На сегодняшний день Горьковское автомобильное предприятие может предложить лишь комплектации грузовых машин только с бензиновыми силовыми агрегатами (производство осуществляется лишь под заказ).
Невзирая на то, что основа для «Газона» 3307 является автомобили специального производства, конструкционные технические характеристики предоставляют возможность для транспортировки объемных и тяжелых грузов.
Невзирая на немаленькие габаритные составляющие грузовика, модель получилась достаточно маневренным транспортным средством, посему может применяться в городском потоке вполне свободно.
Более того, ГАЗ умеет передвигаться даже и на бездорожье
Пользоваться автомобилем можно в различных условиях климата, что для Российской Федерации весьма важное подспорье. Благодаря выносливости машина смогла стать популярной моделью
Автомобиль предназначается для транспортировки и быстрой разгрузки различных сыпучих материалов. Крайне удобно им пользоваться в сельскохозяйственных нуждах, ибо он хорошо способен преодолевать грунтовые дорожные покрытия. До тех пор, пока существовали колхозы, подобные самосвалы служили явным признаком любого машинного двора.
