Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры
Гранатомет РПГ-16 «Гром» предназначен для поражения бронированных целей противника, его укреплений и укрытий. Реактивный противотанковый гранатомет РПГ-16 был разработан в конце 1960-х годов специально для вооружения Воздушно-десантных войск СССР.
РПГ-16 «Гром» представляет собой дальнейшее развитие гранатомета РПГ-7. Основными отличиями от появившегося чуть раньше гранатомета РПГ-7 стали разборный ствол большего калибра и граната с калиберной боевой частью кумулятивного действия, имевшей, за счет более мощного ракетного двигателя, заметно большую эффективную дальность и точность стрельбы. Внешне гранатомет РПГ-16 напоминает РПГ-7, сохраняя некоторые его отличительные внешние особенности: пистолетную рукоятку, пластиковый раструб, оптический прицел
В отличие от РПГ-7 для РПГ-16 был создан только один тип гранаты — кумулятивная активно-реактивная граната ПГ-16В. Гранатомет РПГ-16 представляет собой гладкоствольное однозарядное пусковое устройство безоткатного типа, с открытым сзади стволом.
Для повышения точности стрельбы РПГ-16 штатно комплектовался двуногой складной сошкой и оптическим прицелом ПГО-16 кратности 2.7Х. По устройству прицел аналогичен прицелу ПГО-7 для РПГ-7, однако имеет иную прицельную сетку, рассчитанную под гранату ПГ-16. Помимо съемного оптического прицела РПГ-16 имеет и складные открытые прицельные приспособления, закрепленные на передней части ствола. Сам ствол состоит из двух частей — передней и задней, разделяемых для переноски и десантирования с целью уменьшения габаритов оружия.
Стрельба ведется с плеча, поэтому ствол имеет в задней части специальный теплоизолирующий кожух. В задней части ствола расположено сопло для выброса пороховых газов, в передней — рукоятка управления огнем в сборе с ударно-спусковым механизмом (УСМ), и коротким пластиковым цевьем. УСМ гранатомета электронный, воспламенение пускового заряда гранаты осуществляется импульсом электрического тока, генерируемым при нажатии на спусковой крючок. Слева на корпусе УСМ расположен ручной предохранитель.
Граната калиберная, при заряжании полностью помещается в ствол гранатомета. Запуск гранаты осуществляется при помощи вышибного динамореактивного заряда, находящегося в сгорающей картонной гильзе, присоединяемой к хвостовой части гранаты перед заряжанием. При выстреле часть пороховых газов вышибного заряда истекает из сопла гранатомёта сзади, обеспечивая компенсацию отдачи и создавая позади стрелка опасную зону глубиной свыше 20 метров. Запуск ракетного двигателя гранаты осуществляется автоматически, на безопасном удалении от стрелка.

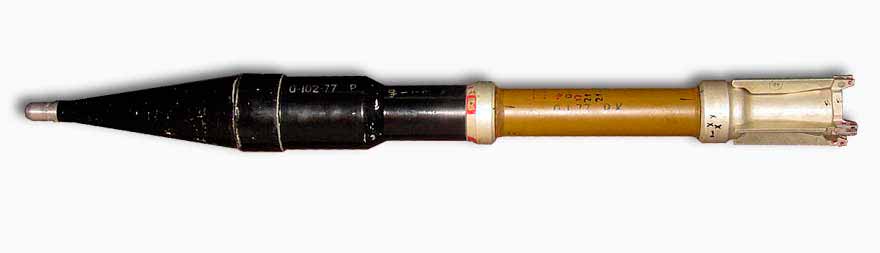

Выстрел ПГ-16В для РПГ-16
Огонь из РПГ-16 ведётся противотанковой гранатой ПГ-16В кумулятивного действия. Благодаря её высокой стартовой и маршевой скорости и выгодной аэродинамической форме, а также применения эффективного оптического прицела и сошек, гранатомёт обладает повышенной прицельной дальностью стрельбы — до 800 метров. Эффективная дальность стрельбы до 400 метров. Из-за этого РПГ-16 был весьма популярен в войсках и активно использовался в локальных конфликтах. При десантировании разобранный гранатомет и боекомплект из пяти гранат укладываются в матерчатый чехол, переносимые расчетом, состоящим из двух человек.
Прицел ПГО-16 для РПГ-16
Гранатомет РПГ-16 с успехом использовался советскими войсками в Афганистане для поражения укрытий и укрепленных огневых точек душманов, позволяя прицельно обстреливать их с достаточно больших дальностей. Вместе с тем, применение калиберной гранаты небольшого калибра обусловило относительно невысокую бронепробиваемость, до 300 миллиметров стальной гомогенной брони, не позволявшую эффективно бороться с современными танками, что и привело в итоге к снятию этого гранатомёта с вооружения в конце 80-х — начале 90-х годов ХХ столетия.
Оценка проекта. Достоинства и недостатки
К основному недостатку данного гранатомета можно отнести то, что он имеет довольно-таки внушительные массогабаритные показатели, уменьшающие мобильность солдата на поле боя. Но в тот же момент они не настолько велики, чтобы один боец не смог бы пользоваться данным оружием. И всё это, в свою очередь, нивелируется огромной боевой мощью данного РПГ.
Стрельба из РПГ-28
Из положительных сторон можно выделить высокую надежность, огромную мощность, прекрасное бронепробитие и превосходную точность.
РПГ-28 на плече у солдата
РПГ-28 на сегодня самый мощный гранатомет в мире и лучшая противотанковая оборона. Это по истине настоящее Мировое оружие.
Структура и устройство РПГ-30 Крюк
Инновация в создании данного вида оружия заключается в его бикалиберности и оснащении так называемой “ложной целью”, функция которой заключается в создании условий для беспрепятственного поражения противника.
Общая конструкция гранатомета представляет собой две трубы разных диаметров, расположенных параллельно друг другу. Внутри размещены снаряды, торцы труб затянуты резиновыми лепестковыми мембранами, которые разрываются при выстреле, выпуская снаряд. Оснащен откидным механическим прицелом, спусковое и прицеливающее устройство едины.
В трубе большего диаметра размещена основная противотанковая граната, которая во многом аналогична снаряду более раннего гранатомета РПГ-29. В меньшем по диаметру контейнере находится снаряд-имитатор, который имеет идентичную основной гранате радиолокационную сигнатуру и траекторию.
По сравнению со своим предшественником РПГ-29, длина которого составляет 2 метра, “Крюк” значительно компактнее – немногим больше 1 метра.
История создания РПГ-16
На протяжении большей части своей истории Советский Союз располагал крупнейшими и сильнейшими в мире воздушно-десантными войсками
Десантники всегда считались элитой вооруженных сил, в них отбирали лучших, огромное внимание обращали оснащению частей ВДВ. Для десантников разрабатывали специальное оружие и боевую технику, в конструкции которой учитывалась специфика применения этих частей. В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И
Е. Рогозина. Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях. Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар»
В конце 60-х годов специально для ВДВ СССР началась разработка нового противотанкового гранатомета, она велась коллективом конструкторов под руководством И. Е. Рогозина. Основным предназначением нового оружия было поражение танков и другой бронетехники противника, а также вражеской живой силы в укрытиях или различных укреплениях. Гранатомет был принят на вооружение в 1970 году и получил обозначение РПГ-16 «Удар».
Несмотря на сильное внешнее сходство с РПГ-7, конструкции двух этих гранатометов отличались значительно. Хотя, по сути, РПГ-16 был дальнейшим развитием РПГ-7.
Гранатомет изначально разрабатывался с учетом специфики применения десантных войск. Он имел разборной ствол большего калибра, чем у РПГ-7 и калиберную, а не надкалиберную гранату. В походном положении оружие разбиралось на две части и носилось в одном вьюке. При десантировании гранатометчик прыгал с разобранным РПГ-16 и двумя выстрелами к нему, а второй номер расчета имел еще три дополнительных выстрела к оружию. Граната ПГ-16В имела мощный двигатель, благодаря чему достигалась большая дальность стрельбы оружия, чем у РПГ-7, и увеличивалась ее точность.
РПГ-16 активно применялся в Афганистане, советские бойцы любили это оружие за его хорошую точность и значительную дальность полета гранаты. Хотя, надо признать, что применялся РПГ-16 не по назначению: у моджахедов не было бронетехники, поэтому гранатомет использовали для подавления огневых точек противника. В Афганистане РПГ-16 использовали не только десантники, но и части специального назначения. Позже гранатомет применялся в различных локальных войнах, которые возникли на территории бывшего Советского Союза.
Вообще же, если говорить о боевой эффективности гранатомета РПГ-16, то можно отметить следующее. На момент своего создания это было весьма эффективное оружие, компактное, точное, с отличной дальностью стрельбы. Дистанция прицельного выстрела по цели с высотой два метра составляла 520 метров. У РПГ-7 этот показатель был куда скромнее – всего 330 метров. Основной и единственной целью для гранатомета являлись танки противника. Поначалу РПГ-16 не уступал в бронепробиваемости гранатомету РПГ-7 (у обоих видов оружия она составляла 300 мм), но при этом значительно превосходил его по дальности стрельбы и ее точности. Проблема была в том, защита танков увеличивалась стремительно, а повысить могущество калиберной гранаты РПГ-16 уже было невозможно. Уже в середине 70-х она не устраивала советских военных.
Чтобы повысить бронепробиваемость РПГ-7, можно было просто увеличить размер надкалиберной боевой части гранаты. В 1977 году для этого гранатомета был изготовлен новый боеприпас ПГ-7Л (калибр БЧ 93 мм), который мог пробить 500 мм танковой брони.
В состав ударно-спускового механизма входит индукционный генератор, взводной рычаг, толкатель, предохранитель и спусковой крючок.
Реактивная кумулятивная граната ПГ-16 имеет пьезоэлектрический взрыватель и стартовый пороховой двигатель. По своей конструкции ПГ-16 напоминает гранату ПГ-7, она имеет реактивный двигатель с одним соплом и шесть раскладывающихся перьев стабилизатора, а также два трассера.
РПГ-16 оснащен оптическим прицелом ПГО-16 с кратностью увеличения 2,7. Планка механического прицела имеет шкалу от 200 до 800 метров с шагом 100 метров. При плюсовой температуре прицеливание проводится по мушке. Если она опускается ниже нуля, то мушка откидывается и ориентиром служит выступ на ее основании.
Отрывок, характеризующий РПГ-26
В это время они все уже подъезжали к батарее Тушина, и впереди их ударилось ядро. – Что ж это упало? – наивно улыбаясь, спросил аудитор. – Лепешки французские, – сказал Жерков. – Этим то бьют, значит? – спросил аудитор. – Страсть то какая! И он, казалось, распускался весь от удовольствия. Едва он договорил, как опять раздался неожиданно страшный свист, вдруг прекратившийся ударом во что то жидкое, и ш ш ш шлеп – казак, ехавший несколько правее и сзади аудитора, с лошадью рухнулся на землю. Жерков и дежурный штаб офицер пригнулись к седлам и прочь поворотили лошадей. Аудитор остановился против казака, со внимательным любопытством рассматривая его. Казак был мертв, лошадь еще билась. Князь Багратион, прищурившись, оглянулся и, увидав причину происшедшего замешательства, равнодушно отвернулся, как будто говоря: стоит ли глупостями заниматься! Он остановил лошадь, с приемом хорошего ездока, несколько перегнулся и выправил зацепившуюся за бурку шпагу. Шпага была старинная, не такая, какие носились теперь. Князь Андрей вспомнил рассказ о том, как Суворов в Италии подарил свою шпагу Багратиону, и ему в эту минуту особенно приятно было это воспоминание. Они подъехали к той самой батарее, у которой стоял Болконский, когда рассматривал поле сражения. – Чья рота? – спросил князь Багратион у фейерверкера, стоявшего у ящиков. Он спрашивал: чья рота? а в сущности он спрашивал: уж не робеете ли вы тут? И фейерверкер понял это. – Капитана Тушина, ваше превосходительство, – вытягиваясь, закричал веселым голосом рыжий, с покрытым веснушками лицом, фейерверкер. – Так, так, – проговорил Багратион, что то соображая, и мимо передков проехал к крайнему орудию. В то время как он подъезжал, из орудия этого, оглушая его и свиту, зазвенел выстрел, и в дыму, вдруг окружившем орудие, видны были артиллеристы, подхватившие пушку и, торопливо напрягаясь, накатывавшие ее на прежнее место. Широкоплечий, огромный солдат 1 й с банником, широко расставив ноги, отскочил к колесу. 2 й трясущейся рукой клал заряд в дуло. Небольшой сутуловатый человек, офицер Тушин, спотыкнувшись на хобот, выбежал вперед, не замечая генерала и выглядывая из под маленькой ручки.
Отрывок, характеризующий РПГ-28
– Священную древнюю столицу России! – вдруг заговорил он, сердитым голосом повторяя слова Бенигсена и этим указывая на фальшивую ноту этих слов. – Позвольте вам сказать, ваше сиятельство, что вопрос этот не имеет смысла для русского человека. (Он перевалился вперед своим тяжелым телом.) Такой вопрос нельзя ставить, и такой вопрос не имеет смысла. Вопрос, для которого я просил собраться этих господ, это вопрос военный. Вопрос следующий: «Спасенье России в армии. Выгоднее ли рисковать потерею армии и Москвы, приняв сраженье, или отдать Москву без сражения? Вот на какой вопрос я желаю знать ваше мнение». (Он откачнулся назад на спинку кресла.) Начались прения. Бенигсен не считал еще игру проигранною. Допуская мнение Барклая и других о невозможности принять оборонительное сражение под Филями, он, проникнувшись русским патриотизмом и любовью к Москве, предлагал перевести войска в ночи с правого на левый фланг и ударить на другой день на правое крыло французов. Мнения разделились, были споры в пользу и против этого мнения. Ермолов, Дохтуров и Раевский согласились с мнением Бенигсена. Руководимые ли чувством потребности жертвы пред оставлением столицы или другими личными соображениями, но эти генералы как бы не понимали того, что настоящий совет не мог изменить неизбежного хода дел и что Москва уже теперь оставлена. Остальные генералы понимали это и, оставляя в стороне вопрос о Москве, говорили о том направлении, которое в своем отступлении должно было принять войско. Малаша, которая, не спуская глаз, смотрела на то, что делалось перед ней, иначе понимала значение этого совета. Ей казалось, что дело было только в личной борьбе между «дедушкой» и «длиннополым», как она называла Бенигсена. Она видела, что они злились, когда говорили друг с другом, и в душе своей она держала сторону дедушки. В средине разговора она заметила быстрый лукавый взгляд, брошенный дедушкой на Бенигсена, и вслед за тем, к радости своей, заметила, что дедушка, сказав что то длиннополому, осадил его: Бенигсен вдруг покраснел и сердито прошелся по избе. Слова, так подействовавшие на Бенигсена, были спокойным и тихим голосом выраженное Кутузовым мнение о выгоде и невыгоде предложения Бенигсена: о переводе в ночи войск с правого на левый фланг для атаки правого крыла французов. – Я, господа, – сказал Кутузов, – не могу одобрить плана графа. Передвижения войск в близком расстоянии от неприятеля всегда бывают опасны, и военная история подтверждает это соображение. Так, например… (Кутузов как будто задумался, приискивая пример и светлым, наивным взглядом глядя на Бенигсена.) Да вот хоть бы Фридландское сражение, которое, как я думаю, граф хорошо помнит, было… не вполне удачно только оттого, что войска наши перестроивались в слишком близком расстоянии от неприятеля… – Последовало, показавшееся всем очень продолжительным, минутное молчание.
Устройство
Ручной противотанковый гранатомет представляет собой трубу-контейнер, изготовленную из стеклопластика. Данный контейнер используется в качестве пускового устройства. Он оборудован ударно-спусковым механизмом и прицельными приспособлениями. Для УСМ предусмотрена специальная чека, посредством которой осуществляется блокировка системы. Когда нужно произвести выстрел, пехотинцу достаточно эту чеку удалить. Затем нужно произвести взвод РПГ. После выполнения этих действий гранатомет готов к стрельбе. Ввиду того что данная система относится к категории оружия большой мощности, весит она достаточно много. Чтобы бойцу было удобнее стрелять, производитель оснастил гранатомет специальным упором под плечо. Внизу РПГ с откидной ручкой, которую при необходимости легко разложить. Наведение на цель осуществляется с помощью установленного оптического прицела. Передняя и задняя части трубы-контейнера закрыты. Для этой цели используются специальные крышки, которые делают из резины. Перед стрельбой демонтировать их не обязательно.
Описание
Пусковое устройство одноразового использования, представляет собой трубу из стеклопластика калибром 125 мм и длиной 1200 мм. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками. Прицельное приспособление состоит из откидной мушки с прицельными марками и диоптрического прицела с возможностью ввода температурных поправок. Прицельная дальность составляет 300 метров.
Тандемный кумулятивный боеприпас РПГ-28, представляет собой реактивный снаряд с тандемной кумулятивной бронебойной боевой частью и обеспечивает пробитие брони толщиной свыше 900 мм за динамической защитой. В полёте граната стабилизируется с помощью складных стабилизаторов.
Масштабы нанесенного урона
Выстрел гранатомета РПГ-30, по определению экспертов, способен пробить:
- 650 мм даже наиболее современной брони, преодолев динамическую защиту;
- около 1,5 м железобетонных конструкций – преград;
- более 2 м кирпичных заграждений;
- около 4 м преград деревоземляного типа.
Поставив перед собой главную задачу – создать оружие, с помощью которого вооруженные силы Российской федерации смогут противостоять любому противнику и любой современной технике, разработчики НПО “Базальт” своего добились. Ни спастись от такого оружия, ни противостоять ему невозможно – гранатомет поражает все типы бронированной и небронированной техники, защищенные укрепления и, разумеется, живую силу.
В 2009 году после государственной проверки и одобрения РПГ-30 российская армия приобрела 1000 экземпляров по приблизительной цене 83000 р. за штуку. Для сравнения, это в 2,5 раза дороже гранатометов РПГ-26 и РПГ-22, которые находились на тот момент на вооружении армии. Поставщики аргументируют это тем, что имитатор – удовольствие достаточно дорогое. Да и трата средств, по сути, совершенно оправданна.
Основные структурные и боевые характеристики:
- калибр – 105 мм;
- масса – 10,5 кг;
- длина – 1135 мм;
- дальность выстрела – 200 м;
- дальность прицела – 200 м;
- толщина пробиваемых преград: брони – 600 мм, железобетона – 1500 мм, кирпича – 2000 мм, земли – 3700 мм;
- стартовая скорость гранаты – 120 м/с;
- калибр основной гранаты – 105 мм.
Видео РПГ-28 Клюква
https://youtube.com/watch?v=vWBCGUYF20I
Впервые РПГ-28 был представлен широкой публике в 2007 году. Пусковое устройство представляет собой трубу-моноблок из стеклопластика. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками. Для приведения в боевое положение извлекается предохранительная чека, и прицельные приспособления приводятся в боевое положение, при этом взводится ударно-спусковой механизм, и можно произвести запуск гранаты нажатием на спусковой рычаг. При необходимости перевода гранаты обратно в походное положение ударно-спусковой механизм снимается с боевого взвода при опускании целика прицела в горизонтальное положение и фиксации его чекой.
В виду значительной массы гранаты в сборе на пусковой трубе снизу расположены упор для плеча, складная нога-опора позади него и складная передняя рукоятка. При выстреле позади пускового устройства образуется опасная зона глубиной до 30 метров и с раствором 90 градусов.
РПГ-28 имеет тандемный кумулятивный боеприпас, обеспечивающий пробитие за динамической защитой брони толщиной свыше 900 мм. Прицельная дальность стрельбы составляет 300 метров.
Реактивная противотанковая граната РПГ-28 представляет собой реактивный снаряд с тандемной кумулятивной бронебойной боевой частью: основная БЧ, БЧ-лидер, предназначенная для преодоления динамической защиты и пороховым реактивным двигателем, полностью отрабатывающим в стволе одноразового пускового устройства. Стабилизация гранаты на траектории осуществляется при помощи складных стабилизаторов и придаваемого ими гранате осевого вращения.
РПГ-28 в 2007 году был принят на вооружение российской армии. Габаритно-массовые характеристики гранатомета позволило применять его одному солдату во всех условиях современного боя. Реактивная граната РПГ-28 обеспечила надежное поражение существующих и перспективных танков, в том числе оснащенных навесной и встроенной динамической защитой. За свои уникальные качества — надежность, мощность, великолепную точность и непревзойденную пробиваемость, РПГ-28 в среде специалистов получил название — «убийца танков».
Подствольные и многозарядные гранатомёты
Подствольные гранатомёты позволяют бойцу всегда иметь под рукой готовую к выстрелу гранату, годящуюся для поражения групп пехоты. Впервые такое оружие приняли на вооружение в США, проведя их всесторонние испытания в ходе войны во Вьетнаме. Проявив интерес к подствольникам, советские конструкторы создали гранатомёт ГП-25, предназначенный для установки на автоматы системы Калашникова. Его особенностью стало применение безгильзовых гранат (иначе – с “улетающей” гильзой).
В дополнение к осколочным гранатам разработаны термобарические, зажигательные, дымовые. Вариант подствольника – РГМ-40 – служит для применения без установки на автомат. Такой “пистолетный” гранатомёт нужен правоохранительным органам.
Ещё одно оружие, унифицированное с подствольниками по боеприпасу – револьверный гранатомёт РГ-6. У него шесть стволов (с ударно-спусковым механизмом) подствольного гранатомёта ГП-25 образуют барабанный блок. Такое оружие сильно повышает огневую мощь даже малого подразделения.
Об изготовителе
РПГ 28 «Клюква» делают сотрудники акционерного общества НПП «Базальт». В данном научно-производственном предприятии, состоящем в составе государственной корпорации «Ростех», создают и поставляют вооружение и боеприпасы для ВМФ, ВВС и Сухопутных войск России. Основные производственные мощности расположены в городе Москве.
Несколько производственных подразделений имеется также в Туле и Костромской области в Нерехте. Как утверждают специалисты, НПП «Базальт» — это единственный разработчик гранатометных комплексов. На данном предприятии создано немало уникальных образцов противотанкового вооружения. Именно рабочими «Базальта» был изготовлен РПГ-7, который использовали во многих вооруженных конфликтах ХХ века.
Пехота российской армии применяет данный гранатомет и сегодня. Однако, РПГ-7 – это довольно устаревшее противотанковое оружие. Ввиду того, что современные танки имеют многослойную броню, оснащены динамическими и активными защитными системами, данная модель гранатомета стала менее эффективной. Гранатами старого типа такую бронетехнику не уничтожить. Например, в Ираке танки американского и английского производства уезжали с поля боя после более десяти попаданий из РПГ-7. Новым и более эффективным образцом противотанкового оружия стал РПГ 28 «Клюква», описание которого далее.
Гранатометы России
Реактивная противотанковая граната РПГ-28 в боевом положении
Дальнейшее совершенствование защищенности танка — создание новой комбинированной брони, использование встроенной и новых вариантов навесной динамической защиты, в основных танкостроящих государствах, проводившееся в 1990-х вновь, потребовали увеличения бронепробиваемости боеприпасов ручных противотанковых гранатометов. В начале 2000-х в ФГУП «ГНПП «Базальт» был разработан тяжелый ручной одноразовый противотанковый гранатомет «Реактивная противотанковая граната РПГ-28».
Разработка этого противотанкового средства имела целью создание ручного одноразового гранатомета, обеспечивающего максимально возможное пробитие бронезащиты перспективных танков с соблюдения приемлемых массо-габаритных характеристик. РПГ-28 также обеспечивает эффективное поражение живой силы, находящейся в оборонительных сооружениях и зданиях. Гранатомет предназначен для повышения боевых возможностей подразделений сухопутных войск.
Для повышения пробивного действия калибр основной боевой части гранаты ПГ-28 был увеличен до 125 мм. Предзаряд с пьезоэлектрическим взрывателем, также как и у РПГ-27 срабатывает при встрече с контейнером динамической защиты танка, разрушает ее и подает импульс на срабатывание основной боевой части. При этом образование кумулятивной струи основного заряда происходит уже после подрыва ВВ динамической защиты, при этом кумулятивная струя основного заряда гранаты не деформируется, а ее пробивное действие не уменьшается. В результате граната ПГ-28 обеспечивает преодоление защиты любых современных танков.
Выстрел РПГ-28
Для нового боеприпаса в филиале КБП (ЦКИБ СОО) разработано пусковое устройство одноразового использования с трубой из стеклопластика калибра 125 мм и длиной 1200. На трубе расположены ударно-спусковой механизм и механическое прицельное приспособление. состоящее из откидной мушки с прицельными марками и диоптрийного прицела с возможностью ввода температурных поправок на стрельбу, подобные РПГ-27. На пусковом устройстве РПГ-28 вблизи заднего среза имеется откидной упор, который при стрельбе ставится на фунт Это облегчает удержание гранатомета стреляющим и заставляет его удерживать дульную часть трубы на такой высоте, при которой раскрывающиеся при вылете гранаты лопасти стабилизатора не заденут за грунт.
Увеличение калибра привело к повышению массы РПГ-28 до 12 кг Дальность прицельной стрельбы из гранатомета составляет 300 м Перевод гранатомета из походного положения в боевое и обратно выполняется тремя простейшими операциями. Увеличение массы и длины РПГ-28 снизило маневренность гранатометчика по сравнению с использованием легких одноразовых гранатометов типа РПГ-26. Однако снижение отмеченных характеристик перекрывается повышенными возможностями по поражению целей, оснащенных ДЗ.
Тактико технические характеристики РПГ-28
Калибр боевой части, мм: 125 Масса РПГ в сборе, кг: 12 Длина, мм: 1100 Дальность прицельной стрельбы, м: 300 Время перевода в боевое положение, с: до 10 Толщина пробиваемых преград, мм: гомогенной брони: 900 за ДЗ « назад | меню | вперед »
РПГ-18 Муха — видео
Ствол состоит из двух телескопически входящих одна в другую деталей. При транспортировке длина оружия составляет 705 мм, в боевой готовности — 1050 мм. Для подготовки к бою необходимо вытянуть заднюю трубку из передней. При этом поднимается диоптрический прицел и планка прицеливания, открывается передняя крышка ствола, спусковой механизм занимает рабочую позицию. Если оружие приведено в боевую готовность (это длится не больше 8—10 секунд), его необходимо использовать даже при изменении боевой ситуации. Вытаскивать кумулятивную гранату или разбирать оружие также запрещено. При смене позиции обязательно нужно поставить оружие на предохранитель.
Противотанковые гранатометы этого типа поставляются по 8 штук в ящике. Каждый находится в герметичной пластиковой упаковке, для воздушно-десантных войск — в чехле, защищающем от повреждений. Для обучения и тренировки применяется оружие с имитацией боевой гранаты и головки взрывателя. Ручной противотанковый гранатомет РПГ 18 «Муха» состоит из пусковой трубы, прицельного приспособления и гранаты с кумулятивной боевой головкой, которая находится в стволе. Диоптрический прицел имеет два отверстия для стрельбы при различной температуре (выше или ниже нуля градусов). На планке прицеливания находятся указатели расстояния на 50,100, 150 и 200 м. Кроме того, есть приспособление, позволяющее примерно определить расстояние, и вспомогательная мушка для стрельбы при плохой видимости на расстояние до 70 м.
Вверху РПГ-18 «Муха» введен в боевое положение, внизу в походном положении
Эффективная фактическая дальность прямого выстрела составляет 135 м. Заряд сгорает полностью в стволе, придавая гранате вращательное стабилизирующее движение и выталкивая ее из ствола. Кумулятивный заряд пробивал броню всех существовавших в то время боевых транспортных средств. Если электрический механизм не срабатывает или после 4-5 секунд полета заряд не попадает в цель, боевая головка самоуничтожается.
Ударный механизм и газовод РПГ-18
Описание
Пусковое устройство одноразового использования, представляет собой трубу из стеклопластика калибром 125 мм и длиной 1200 мм. С торцов пусковое устройство закрыто разрушаемыми при выстреле резиновыми крышками. Прицельное приспособление состоит из откидной мушки с прицельными марками и диоптрического прицела с возможностью ввода температурных поправок. Прицельная дальность составляет 300 метров.
Тандемный кумулятивный боеприпас РПГ-28, представляет собой реактивный снаряд с тандемной кумулятивной бронебойной боевой частью и обеспечивает пробитие брони толщиной свыше 900 мм за динамической защитой. В полёте граната стабилизируется с помощью складных стабилизаторов.
Конструкция
В основных чертах «Клюква» схожа с предшествующими моделями одноразовых гранатомётов. Выстрел хранится в стеклопластиковом контейнере с алюминиевым лейнером. Этот же контейнер служит пусковой трубой.
Каждый торец контейнера заглушен несъёмными резиновыми заглушками, которые разрушаются во время выстрела – задняя заглушка уничтожается истекающими газами, а переднюю прорывает вылетающая граната.
Сохранён откидной диоптрический прицел, целик которого также выполняет функции предохранителя. При поднимании целика граната взводится, при опускании – снимается с боевого взвода.
Однако РПГ-28 отличается возможностью установки оптического прицела. Это оправдано, так как начальная скорость гранаты «Клюквы» возросла до 250 м/с. Если предыдущие модели российских одноразовых гранатомётов можно было просто положить на плечо, то на РПГ-28 предусмотрен специальный плечевой упор, а также складная сошка в задней части.
О самой противотанковой гранате сведений достаточно мало. Главным отличием от выстрелов семейства ПГ-27, ПГ-29В и ПГ-7ВР стало увеличение калибра боевой части со 105мм до 125мм. Граната имеет тандемную схему – с предзарядом, вызывающим детонацию контейнеров динамической защиты. Судя по фотографиям, калибр предзаряда также стал выше, чем 64 мм.
Выстрел разгоняется реактивным двигателем на пироксилиновом порохе, заряд которого полностью сгорает, пока граната двигается по стволу. В полёте граната «Клюквы» стабилизируется вращением, которое ей обеспечивает раскладывающееся после вылет из ствола оперение.
О применённом в боевой части РПГ-28 взрывчатом веществе, его массе, а также о материале кумулятивных облицовок сведений не было. Заявленная пробивная способность – 900мм стальной брони за динамической защитой или 1300мм при воздействии на стальную бронеплиту обоих зарядов.
Существующие модификации
После того как «Муха» перестала удовлетворять требования военных, её дело продолжили следующие реактивные гранаты известные под именами:
- РПГ-22 «Нетто»;
- РПГ-26 «Аглень»;
- РПГ-27 «Таволга»;
- РПГ-28 «Клюква».
Причин для усовершенствования «мухи» было несколько. Во-первых, оружие не отличалось высокими показателями бронепробиваемости (у «Нетто» она повышена до 200 мм, а у «Аглень» — целых 400 мм).
Во-вторых, двухтрубная конструкция РПГ-18 была несколько неудачна. Решением этой проблемы было введение выдвижного насадка вместо внутренней трубы на «Нетто», кроме того не был предусмотрен перевод из боевого положения в транспортное.
Этот недостаток исправили только на «Аглени».
Наиболее удачно модернизированной версией РПГ-18 считается «Аглень». Среди ее недостатков (да и то, с натяжкой) модели можно отметить лишь небольшое увеличение массы (+200 г).
Они отличаются повышенным бронепробитием, но в тоже время обладают и более внушительными размерами и тандемными боевыми частями.
Устройство
Ручной противотанковый гранатомет представляет собой трубу-контейнер, изготовленную из стеклопластика. Данный контейнер используется в качестве пускового устройства. Он оборудован ударно-спусковым механизмом и прицельными приспособлениями. Для УСМ предусмотрена специальная чека, посредством которой осуществляется блокировка системы. Когда нужно произвести выстрел, пехотинцу достаточно эту чеку удалить. Затем нужно произвести взвод РПГ. После выполнения этих действий гранатомет готов к стрельбе. Ввиду того что данная система относится к категории оружия большой мощности, весит она достаточно много. Чтобы бойцу было удобнее стрелять, производитель оснастил гранатомет специальным упором под плечо. Внизу РПГ с откидной ручкой, которую при необходимости легко разложить. Наведение на цель осуществляется с помощью установленного оптического прицела. Передняя и задняя части трубы-контейнера закрыты. Для этой цели используются специальные крышки, которые делают из резины. Перед стрельбой демонтировать их не обязательно.
Гранатометы России
Реактивная противотанковая граната РПГ-18
Разработка РПГ-18 началась в ГНПП «Базальт» в конце 1960-х, уже после того, как подобное оружие прошло обкатку в Юго-Восточной Азии. Ведущими конструкторами гранатомета были В. И. Барабошкин и И. Е. Рогозин (название гранатомета в ходе разработки — «Муха»). Пусковое устройство РПГ-18, как и для всех последующих одноразовых гранатометов, разрабатывали в ЦКИБ СОО (ныне филиал КБЛ, г. Тула). Для разработки отдельных, наиболее важных узлов гранаты были подключены и другие предприятия оборонно-промышленного комплекса.
Пусковое устройство РПГ-18 имеет общее устройство подобное американскому РПГ М72. Ствол РПГ-18 состоит из двух телескопических труб — внутренней (из алюминиевого сплава) и наружной (из стеклоткани). В походном положении длина пускового устройства составляет всего 705 мм. Для стрельбы внутренняя труба выдвигается назад, при этом автоматически открывается передняя крышка» а прицельное приспособление (мушка и диоптр) переводится в боевое положение. Длина гранатомета в боевом положении 1050 мм. Масса гранатомета 2,6 кг.
Выстрел РПГ-18 состоит из калиберной гранаты ПГ-18 с кумулятивной боевой частью и реактивного двигателя. Кумулятивный заряд обеспечил бронепробиваемость до 300 мм. Дальность прицельной стрельбы из РПГ-18 составляет 200 м.
Специальные наклонные отверстия в корпусе гранаты, через которые истекают пороховые газы, придают гранате вращение в пусковом устройстве около 10 оборотов в секунду. Вращение гранаты вокруг продольной оси повышает кучность стрельбы.
С принятием на вооружение РПГ-18 одноразовые гранатометы различного назначения прочно утвердились в системе вооружения не только армейских подразделений, но и в других силовых ведомствах. Они стали значительным подспорьем сначала другим противотанковым средством, а затем и мощным средством поражения самых различных целей.
Несмотря на кажущуюся простоту этого вида оружия, только несколько высокоразвитых стран смогли создать и наладить производство действительно эффективных одноразовых гранатометов. Среди них Россия,, безусловно, занимает одно из ведущих мест в мире.
Выстрел РПГ-18
Тактико технические характеристики РПГ-18
Калибр боевой части, мм: 64 Масса РПГ в сборе, кг: 2,6 Длина в походном/ боевом положении, мм: 705/1050 Дальность прицельной стрельбы, мг: 200 Время перевода в боевое положение, с: до 10 Толщина пробиваемых преград, мм: гомогенной брони: 300 железобетонной: около 1000 кирпичной: около 1500 деревоземляной: около 2000 « назад | меню | вперед »
