Модификации
- L-39O — вооружённый учебно-тренировочный самолёт, разработанный в 1973—1976 годах. Может использоваться в качестве лёгкого штурмовика, имеются четыре подкрыльевых узла подвески вооружения.
- L-39ZA — дальнейшее развитие L-39ZO с установкой под фюзеляжем двуствольной пушки ГШ-23.
- L-39 — буксировщик воздушных мишеней.
- L-39MS (L-59 Super Albatros) — модификация с новым турбореактивным двигателем модульной конструкции ДВ-2, имеющим тягу 2200 кгс, катапультируемыми креслами класса «0-0» и новым электронным оборудованием. Первый полёт совершил в 1986 году. Произведено 80 единиц.
- Л-39 — украинская демилитаризированная модификация L-39C для гражданского использования, представленная в начале 2010 года.
- Л-39М1 — украинская модернизация Л-39: замена двигателя АИ-25ТЛ на модернизированный АИ-25ТЛШ (увеличена тяга с 1720 до 1850 кг и вдвое (с 8—12 секунд до 5—6 секунд) уменьшилось время приёмистости), усовершенствована система управления силовой установкой и бортовым аварийно-эксплуатационным регистратором полётной информации с дополнительными датчиками и устройствами. Разработан в 2002—2009 годах, приказом министра обороны Украины № 347 от 8 июля 2009 года принят на вооружение ВВС Украины.
- Л-39М — украинская модификация Л-39, разработка которой была завершена в 2013 году. Отличается от базового варианта наличием бортового тренажёрного комплекса БТК-39, который предназначен для имитации работы прицельного комплекса истребителя МиГ-29. Является летающим тренажёром для подготовки пилота к боевой работе на истребителе МиГ-29. Принят на вооружение вооружённых сил Украины 4 марта 2015 года
- L-159 — создан на базе L-59.
Кроме того, в 1987 году на основе конструкции L-39 для ВВС Румынии был создан учебно-боевой самолёт IAR-99 «Şoim», а в июле 2014 года было объявлено о разработке L-39 — модификации с двигателем Williams FJ44. 12 октября 2018 года состоялась премьера модификации L-39NG. Лётные испытания ожидаются до конца года.
Краткое описание конструкции 122-мм гаубицы обр.1910/30 гг .
Конструкция орудия состояла:
- ствола;
- поршневого затвора;
- лафета.
Гаубичный ствол – скрепленный с надульником и кожухом, либо ствол-моноблок.Затвор- поршневого типа, открывался направо. Открывание – закрывание поворотом рукояти в одно движение.Однобрусный лафет состоял:
- противооткатных устройств установленных в салазках;
- люльки;
- станка;
- орудийного щита;
- механизмов наведения
- прицельных приспособлений
При производстве ствола надульник и кожух нагонялись на трубу в нагретом состоянии, после охлаждения они обжимали ее, становясь одной деталью. Эксплуатация 122-мм гаубицы обр.1910 показала малую надежность такого способа крепления, надульник сползал. При модернизации крепление надульника усилили, соединив его со стволом винтовой нарезкой. В старых стволах, поступавших для растачивания, надульник фиксировали стопорами.
Впрочем, даже винтовая нарезка и стопоры не всегда помогали и на практике. Конец трубы иногда выступал на миллиметр и более за надульник, но на стрельбе это не сказывалось. Хотя в случаях, когда труба смещалась вперед как единое целое, становилось трудно открывать затвор. Как следствие требовался заводской ремонт. Для исправления этого недостатка гаубицы обр. обр.1910/30 гг был внедрен ствол-моноблок.

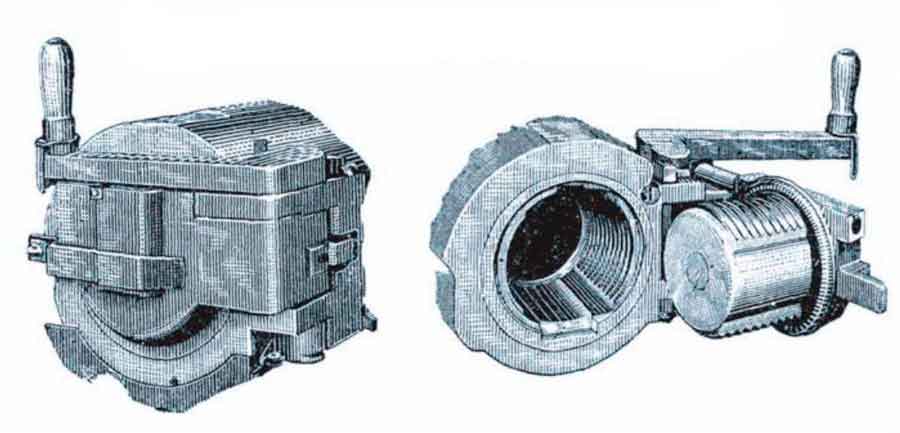

Затвор 122-мм гаубицы обр.1910/30гг состоял:
- запирающего механизма;
- выбрасывающего механизма;
- предохранительного;
- ударного механизма;
- облегчения заряжания;
- удержания гильзы.
Назначение запирающего механизма – обтюрация пороховых газов. Выбрасывающий механизм экстрактировал гильзу из каморы. Предохранительный механизм не давал преждевременно открыть затвор в случае затяжного выстрела. Ударный механизм позволял произвести выстрел. Механизм удержания гильзы удерживал гильзу при заряжании орудия под большими углами горизонтального возвышения.
Противооткатные устройства представляли собой гидравлические тормоз отката и гидропневматический накатник, установленные в салазках. Салазки 122-мм гаубицы обр.1910/30гг соединены со стволом гаубицы и откатывались вместе.
Корытообразная люлька укладывалась в гнездах станка и была соединена с подъемным механизмом. Сверху люльки имелись полозки, которые служили направляющими захватов салазок.
Подъемный механизм гаубицы обр.1910/30гг – секторный.
Орудийный станок служил основанием качающейся части. В задней части станка, которая опиралась на грунт, имелся летний откидной и постоянный сошник. Для грубой наводки гаубицы служило правило.
Боевая ось подрессоривания не имела. Колеса поначалу изготавливали из дерева с железной шиной. С 1937 года металлические с резиновой грузошиной, наподобие тех колес, которые устанавливали на Ф-22. С 1936 г на гаубицы обр.1910/30гг устанавливали металлические колеса с покрышками, которые заполнены губчатой резинной. Колеса по виду похожи по виду на те, что устанавливали на гаубицу М-30.
Прицельные приспособления состояли их панорамы Герца, а и собственно прицела. Прицел зависимый, направление оптической оси панорамы менялось при изменении угла возвышения. Прицел унифицирован и отличался от других орудий креплением и нарезкой шкал.

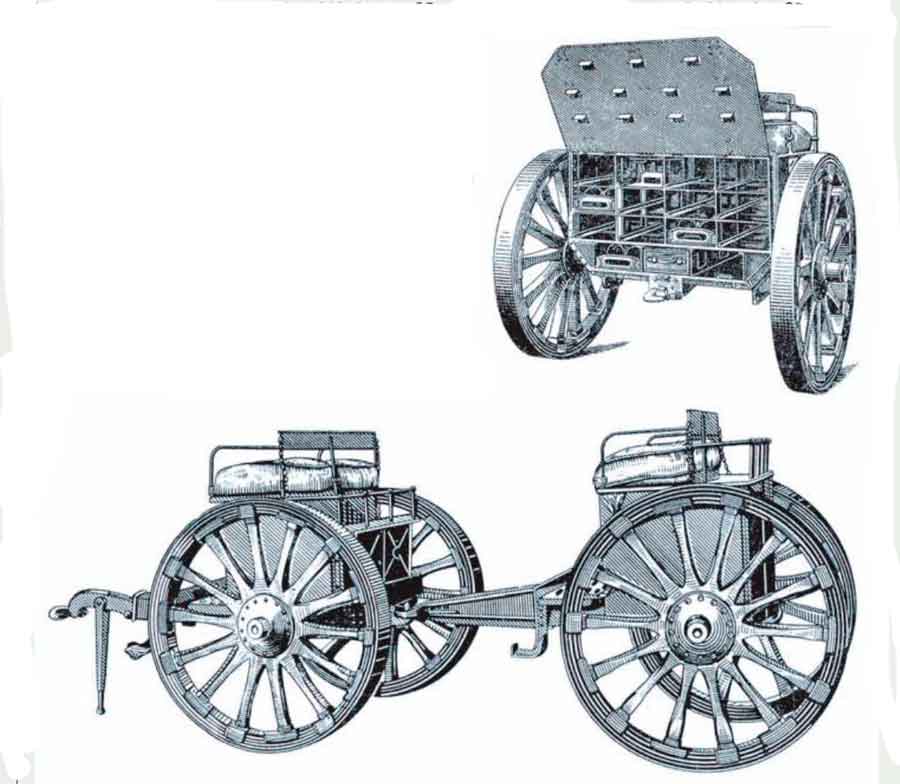

Буксировка 122-мм гаубицы обр.1910/30гг осуществлялась либо шестеркой лошадей либо мехтягой. Оба случая предусматривали использование передка. Шкворневая лапа гаубицы одевалась на крюк передка, который оснащали сцепным приспособлением. Передки переднего хода и зарядного ящика взаимозаменяемы. Тогда как задний ход зарядного ящика сцепного устройства не имел, вместо него была шкворневая лапа.Короба зарядных ящиков и передков подрессорены полосами из резины. В коробах перевозили боекомплект, а сверху расчет и необходимые вещи для боевой работы и похода.
История гаубицы Д-30
Гаубица – это тип артиллерийского орудия, предназначенный для стрельбы по навесной траектории с закрытых позиций вне прямой видимости неприятеля. Первые образцы подобного оружия появились в Европе еще в XIV столетии. Изначально они не были слишком популярными, артиллеристы того времени предпочитали стрелять по врагу прямой наводкой.
Расцвет гаубиц начался примерно в XVII веке с появлением различных видов разрывных боеприпасов. Особенно часто гаубичная артиллерия применялась во время штурма или осады вражеских крепостей.
«Звездным часом» для гаубиц стала Первая Мировая война . Позиционный характер боевых действий как нельзя лучше подходил для использования подобной артиллерии. Их массово применяли все стороны конфликта. В Первой Мировой войне число погибших от вражеских снарядов намного превосходит потери от стрелкового оружия или отравляющих газов.
Советская армия обладала высококлассной и многочисленной артиллерией. Она сыграла важнейшую роль в разгроме гитлеровских захватчиков. Самой знаменитой гаубицей времен Великой Отечественной войны была М-30 калибра 122 мм.
Однако после окончания войны ситуация несколько изменилась. Началась ядерная и ракетная эпоха.
Первый секретарь ЦК КПСС Хрущев считал, что исход современной войны можно решить с помощью ракет, артиллерию он считал анахронизмом. В термоядерной войне пушки вообще казались ему лишними. Подобная точка зрения оказалась явно ошибочной, но она затормозила развитие отечественной ствольной артиллерии на десятки лет. Только в начале 60-х годов были инициированы разработки новых систем самоходной и буксируемой артиллерии.
Именно в этот период началась разработка новой дивизионной гаубицы калибра 122 мм. Она должна была прийти на смену легендарной М-30, которая была сконструирована еще до начала войны талантливым конструктором Федором Петровым.
Разработку новой гаубицы Д-30 также была поручена Петрову, на тот момент он возглавлял ОКБ завода №9. М-30 имела некоторые недостатки, которые конструкторам нужно было учесть при работе над новой артиллерийской системой. К ним относилась недостаточная кучность стрельбы и невозможность вести круговой обстрел.
Основной особенностью новой гаубицы было необычное устройство лафета, конструкция которого отличалась от любых других орудий, принятых на вооружение советской армии ранее. Гаубица Д-30 имела лафет, состоящий из трех станин, что позволяло орудию вести круговой обстрел. Необычным был и способ буксировки орудия: шкворневая балка для зацепа была прикреплена к дульному тормозу гаубицы.
В 1963 году 122-мм гаубица Д-30 была принята на вооружение. В 1978 году провели модернизация орудия, но она была незначительна. Шкворневая балка, за которую гаубицу цепляли при транспортировке, получила жесткую конструкцию, также был изменен дульный тормоз. Если ранее он имел пять пар больших щелей и одну пару малых, то теперь на орудие был установлен дульный тормоз с двумя камерами.
На броневом щитке были установлены поворотники и габаритные огни для большего удобства транспортировки гаубицы в колоне. Новая модификация орудия получила обозначение Д-30А.
Серийное производство Д-30 было налажено на заводе №9. Выпуск орудия был прекращен в начале 90-х годов. Разговоры о снятии гаубицы с вооружение российской армии велись с начала нулевых годов, но такое решение было принято только несколько лет назад. Российское министерство обороны сообщило, что Д-30 были отправлены на базы хранения еще в 2013 году. Их планируют заменить буксируемой гаубицей «Мста-Б» калибра 152-мм и самоходными установками «Акация».
Устройство
Чтобы обеспечить возможность кругового обстрела, конструкторы Д-30 использовали ранее не применявшуюся схему с лафетом, состоящим из трёх станин. Раздвигаясь, они «ложатся» на грунт и фиксируются в нём забивными сошниками. Верхний станок и качающаяся часть орудия при этом могут свободно вращаться.
Прицельные приспособления гаубицы – механический прицел Д-726, совмещённый с орудийной панорамой ПГ-1М (четырёхкратного увеличения) и оптический прицел ОП-4М. Последний используется при стрельбе прямой наводкой, он обеспечивает увеличение в 5,5-крат и прицельную сетку, включающую дальномерную шкалу, шкалы дальности и боковых поправок.
Механический прицел при стрельбе прямой наводкой служит вспомогательным, а при ведении огня с закрытых позиций является основным. Углы места и прицеливания, которые вводятся в прицел, замеряются с помощью панорамы ПГ-1М.
Перевозилась гаубица Д-30 тягачами АТ-Л и АТ-П, а так же грузовиками ЗиЛ-157. Позже применялись тягачи МТ-ЛБ и грузовики «Урал»-375 или 4320. Подвеска ходовой части – торсионная, вести огонь «с колёс» нельзя – они должны быть вывешены.
На модификации Д-30А щелевой дульный тормоз заменили двухкамерным, а колёса, заполненные губчатой резиной, сменили на пневматические. Это позволило увеличить скорость буксировки.
Характеристики и свойства боеприпасов
МЛ-20 стреляла всем ассортиментом 152-мм пушечных и гаубичных снарядов, в том числе разнообразными старыми гранатами русского и импортного производства. После Великой Отечественной войны к указанному ниже ассортименту снарядов добавились новые типы боеприпасов, например, осколочно-фугасный снаряд 3ОФ25. Кумулятивный снаряд 53-БП-540 пробивал под углом 90° — 250 мм, 60° — 220 мм, 30° — 120 мм.
| Номенклатура боеприпасов | |||||
| Тип | Индекс ГАУ | Вес снаряда, кг | Вес ВВ, кг | Начальная скорость, м/с | Дальность табличная, м |
| Калиберные бронебойные снаряды | |||||
| Остроголовый без баллистического наконечника | 53-БР-540 | 48,8 | 0,66 | 600 | 4000 |
| Тупоголовый с баллистическим наконечником (на вооружении с конца 1944) | 53-БР-540Б | 46,5 | 0,48 | 600 | 4000 |
| Морской полубронебойный | обр. 1915/28 г. | 51,07 | 3,2 | 573 | ? |
| Кумулятивные снаряды | |||||
| Кумулятивный | 53-БП-540 | 27,44 | ? | 680 | 3000 |
| Бетонобойные снаряды | |||||
| Бетонобойный дальнобойный гаубичный (с индексом Ш — снаряжён тротилом методом шнекования) | 53-Г-530 (53-Г-530Ш) | 40,0 | 5,1 | ? | ? |
| Бетонобойный дальнобойный пушечный | 53-Г-545 | 56,0 | 4,2 | ? | ? |
| Осколочно-фугасные снаряды | |||||
| Пушечные гранаты | |||||
| Стальная дальнобойная граната | 53-ОФ-540 | 43,6 | 5,9—6,25 | 655 | 17 230 |
| Стальная дальнобойная граната (с железокерамическим пояском) | 53-ОФ-540Ж | 43,6 | 5,9—6,25 | ? | ? |
| Старая остроголовая граната | 53-Ф-542 | 38,1 | 5,86 | ? | ? |
| Старая остроголовая граната | 53-Ф-542Г | 38,52 | 5,83 | ? | ? |
| Старая тупоголовая граната | 53-Ф-542ШГ | 41,0 | 5,93 | ? | ? |
| Старая тупоголовая граната | 53-Ф-542Ш | 40,6 | 6,06 | ? | ? |
| Старая тупоголовая граната | 53-Ф-542ШУ | 40,86 | 5,96 | ? | ? |
| Старая остроголовая граната | 53-Ф-542У | 38,36 | 5,77 | ? | ? |
| Гаубичные гранаты | |||||
| Стальная дальнобойная граната | 53-ОФ-530 | 40,0 | 5,47—6,86 | ? | ? |
| Сталистого чугуна дальнобойная граната | 53-ОФ-530А | 40,0 | 5,66 | ? | ? |
| Старая граната | 53-Ф-533 | 40,41 | 8,0 | ? | ? |
| Старая граната | 53-Ф-533К | 40,68 | 7,3 | ? | ? |
| Старая граната | 53-Ф-533Н | 41,0 | 7,3 | ? | ? |
| Старая граната | 53-Ф-533У | 40,8 | 8,8 | ? | ? |
| Сталистого чугуна старая французская граната | 53-Ф-534Ф | 41,1 | 3,9 | ? | ? |
| Граната от 152-мм мортиры обр. 1931 г. | 53-Ф-521 | 41,7 | 7,7 | ? | ? |
| Стальная английская граната для 152-мм гаубицы Виккерса | 53-Ф-531 | 44,91 | 5,7 | ? | ? |
| Шрапнель | |||||
| Шрапнель с трубкой 45 сек. | 53-Ш-501 | 41,16—41,83 | 0,5 (680—690 пуль) | ? | ? |
| Шрапнель с трубкой Т-6 | 53-Ш-501Т | 41,16 | 0,5 (680—690 пуль) | ? | ? |
| Осветительные снаряды | |||||
| Осветительный парашютный, время горения 40 сек. | 3С1 | 40,2 | ? | ? | ? |
| Химические снаряды | |||||
| Осколочно-химический пушечный | 53-ОХ-540 | ? | ? | ? | ? |
| Химический гаубичный | 53-ХС-530 | 38,8 | ? | ? | ? |
| Химический гаубичный | 53-ХН-530 | 39,1 | ? | ? | ? |
| Химический (принят на вооружение после Великой Отечественной войны) | 3Х3 | ? | ? | ? | ? |
| Таблица бронепробиваемости для 152-мм гаубицы-пушки обр. 1937 г. (МЛ-20) | ||
| Остроголовый калиберный бронебойный снаряд 53-БР-540 | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 500 | 105 | 125 |
| 1000 | 95 | 115 |
| 1500 | 85 | 105 |
| 2000 | 75 | 90 |
| Тупоголовый калиберный бронебойный снаряд 53-БР-540Б | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 500 | 105 | 130 |
| 1000 | 100 | 120 |
| 1500 | 95 | 115 |
| 2000 | 85 | 105 |
| Морской полубронебойный снаряд обр. 1915/1928 г. | ||
| Дальность, м | При угле встречи 60°, мм | При угле встречи 90°, мм |
| 100 | 110 | 136 |
| 500 | 104 | 128 |
| 1000 | 97 | 119 |
| 1500 | 91 | 111 |
| 2000 | 85 | 105 |
| Приведённые данные относятся к советской методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони. |
Эволюция мортир и гаубиц
В Первую мировую войну позиционный характер боевых действий побудил воюющие стороны применять тяжелые осадные орудия. Слово «мортира» вышло из употребления вскоре после победы над нацистской Германией в 1945 году. Короткоствольные толстые уродцы уступили место более легким крупнокалиберным минометам и штурмовой бомбардировочной авиации. После включения в арсеналы практически всех стран ракет, в том числе и баллистических, надобность в использовании тяжелых труднотранспортируемых и неповоротливых орудий полностью исчерпалась. Последними попытками применить их стали потуги немецких конструкторов создать некие ужасающие своими размерами чудища вроде «Карла», имевшего калибр 600 мм. Главным отличием этого устаревшего класса был короткий ствол с толстыми стенками. Большой угол возвышения примерно соответствовал современному минометному показателю. Картузный способ заряжания, оставшийся сегодня главным образом у мощных корабельных и береговых орудий, также не способствовал популярности мортир. Взрывчатые вещества имеют большую удельную поверхность, они гигроскопичны, а в условиях реального фронта обеспечить условия хранения при фиксированной влажности практически невозможно. А вот масса снаряда и дальность стрельбы гаубицы стали такими, что на этот класс артиллерии стало вполне возможным возлагать те функции, которые раньше выполняла мортира.
Артиллерия, крупный калибр: 152-мм пушка Бр-2
Мы довольно много внимания уделяли образцам иностранного вооружения, особенно артиллерийского, которое досталось РККА от царской России. И вот наконец пришло время поговорить о действительно советском орудии предвоенной эпохи. Орудии, которое даже сегодня вызывает уважение габаритами и мощью.
Первая мировая война принесли понимание командованию ведущих армий мира значимости артиллерии особой и большой мощности. Армия XX века стала очень быстро меняться. Технические новинки, которые стали появляться в различных частях мира, не только в корне меняли способы ведения боевых действий, но и требовали быстрого ответа от противоборствующей стороны.
Красная Армия достаточно бережно относилась к тем орудиям, которые достались молодой республике от Российской империи и интервентов. Однако количество таких орудий было крайне мало. В большинстве своем орудия были иностранного производства, устаревшие не только морально, но и физически.
Сказывался износ стволов, усталость станков. Это нормально, учитывая, что некоторые орудия отпахали не только Первую мировую, но и Гражданскую.
Отсюда появилась достаточно типичная для этого вида артиллерии проблема: реально поддерживать такие орудия в боеспособном состоянии стало сложно. Отсутствие как самих запасных частей, так и технологий, материалов, и производственных возможностей для производства запасных частей…
Уже к середине 20-х годов руководство РККА начинает консультации по вопросам перевооружения армии на образцы собственного производства. А в 1926 году Реввоенсовет Советского Союза ставит задачу замены иностранных орудий на советские. Более того, в решении указаны приоритетные калибры таких орудий.
Создание новых артсистем для РККА было делом сложным. И в плане конструирования, и технологически. Но все же КБ с этой задачей справились. Была разработана первая советская 152-мм пушка БР-2 большой мощности образца 1935 года.
Интересна сама история появления этого орудия. Дело в том, что проектированием этого изделия занимались сразу два завода: ОКБ 221 Сталинградского и КБ Ленинградского .
Завод в Сталинграде разрабатывал пушку в рамках создания триплекса: 203-мм гаубица, 152-мм пушка и 280-мм мортира. Именно такое требование было выдвинуто ГАУ РККА в 1930 году. «Большевик» же получил задание только на пушку. Причина была проста. Именно на «Большевике» в 1929 году создали дальнобойный 152-мм ствол Б-10. Задача была упрощена тем, что ГАУ требовали всего-то «наложить» новый ствол на лафет 203-мм гаубицы (Б-4), который уже был к тому времени разработан.
Опытный экземпляр пушки был представлен для испытаний 21 июля 1935 года. «Баррикады» же смогли представить свой образец только 9 декабря. Полигонные испытания были проведены достаточно быстро и по их итогам для войсковых испытаний было рекомендовано орудие Б-30 .
К концу 1936 года была изготовлена партия орудий в количестве 6 штук. Честно сказать, даже сегодня трудно понять логику командования РККА тех лет. Дело в том, что в ходе войсковых испытаний были выявлены даже не недостатки, пороки (!) конструкции, которые устранить было просто невозможно. Более того, в ходе войсковых стрельб случилось совершенно не укладывающееся ни в какие рамки событие. Пушка буквально развалилась на части.
Виной стали ошибки в проектировании и не совсем качественное изготовление образцов. Пушка оказалась не в состоянии выдержать силу своего выстрела.
Однако, несмотря на плачевные результаты испытаний, пушку БР-2… приняли на вооружение. Серийное производство орудия должен был начать Сталинградский . В официальных документах орудие именовалось как «152-мм пушка большой мощности образца 1935 года».
Краткое описание конструкции 122-мм гаубицы обр.1910/30 гг .
Конструкция орудия состояла:
- ствола;
- поршневого затвора;
- лафета.
Гаубичный ствол – скрепленный с надульником и кожухом, либо ствол-моноблок. Затвор- поршневого типа, открывался направо. Открывание – закрывание поворотом рукояти в одно движение. Однобрусный лафет состоял:
- противооткатных устройств установленных в салазках;
- люльки;
- станка;
- орудийного щита;
- механизмов наведения
- прицельных приспособлений
При производстве ствола надульник и кожух нагонялись на трубу в нагретом состоянии, после охлаждения они обжимали ее, становясь одной деталью. Эксплуатация 122-мм гаубицы обр.1910 показала малую надежность такого способа крепления, надульник сползал. При модернизации крепление надульника усилили, соединив его со стволом винтовой нарезкой. В старых стволах, поступавших для растачивания, надульник фиксировали стопорами.
Впрочем, даже винтовая нарезка и стопоры не всегда помогали и на практике. Конец трубы иногда выступал на миллиметр и более за надульник, но на стрельбе это не сказывалось. Хотя в случаях, когда труба смещалась вперед как единое целое, становилось трудно открывать затвор. Как следствие требовался заводской ремонт. Для исправления этого недостатка гаубицы обр. обр.1910/30 гг был внедрен ствол-моноблок.
Затвор 122-мм гаубицы обр.1910/30гг состоял:
- запирающего механизма;
- выбрасывающего механизма;
- предохранительного;
- ударного механизма;
- облегчения заряжания;
- удержания гильзы.
Назначение запирающего механизма – обтюрация пороховых газов. Выбрасывающий механизм экстрактировал гильзу из каморы. Предохранительный механизм не давал преждевременно открыть затвор в случае затяжного выстрела. Ударный механизм позволял произвести выстрел. Механизм удержания гильзы удерживал гильзу при заряжании орудия под большими углами горизонтального возвышения.
Противооткатные устройства представляли собой гидравлические тормоз отката и гидропневматический накатник, установленные в салазках. Салазки 122-мм гаубицы обр.1910/30гг соединены со стволом гаубицы и откатывались вместе.
Корытообразная люлька укладывалась в гнездах станка и была соединена с подъемным механизмом. Сверху люльки имелись полозки, которые служили направляющими захватов салазок.
Подъемный механизм гаубицы обр.1910/30гг — секторный.
Орудийный станок служил основанием качающейся части. В задней части станка, которая опиралась на грунт, имелся летний откидной и постоянный сошник. Для грубой наводки гаубицы служило правило.
Боевая ось подрессоривания не имела. Колеса поначалу изготавливали из дерева с железной шиной. С 1937 года металлические с резиновой грузошиной, наподобие тех колес, которые устанавливали на Ф-22. С 1936 г на гаубицы обр.1910/30гг устанавливали металлические колеса с покрышками, которые заполнены губчатой резинной. Колеса по виду похожи по виду на те, что устанавливали на гаубицу М-30.
Прицельные приспособления состояли их панорамы Герца, а и собственно прицела. Прицел зависимый, направление оптической оси панорамы менялось при изменении угла возвышения. Прицел унифицирован и отличался от других орудий креплением и нарезкой шкал.
Буксировка 122-мм гаубицы обр.1910/30гг осуществлялась либо шестеркой лошадей либо мехтягой. Оба случая предусматривали использование передка. Шкворневая лапа гаубицы одевалась на крюк передка, который оснащали сцепным приспособлением. Передки переднего хода и зарядного ящика взаимозаменяемы. Тогда как задний ход зарядного ящика сцепного устройства не имел, вместо него была шкворневая лапа. Короба зарядных ящиков и передков подрессорены полосами из резины. В коробах перевозили боекомплект, а сверху расчет и необходимые вещи для боевой работы и похода.
На вооружении
Д-30 ВС Армении
Современные операторы
- Азербайджан — 129 Д-30, по состоянию на 2016 год
- Алжир — 160 Д-30, по состоянию на 2016 год
- Ангола — 500 Д-30, по состоянию на 2016 год
- Армения — 69 Д-30, по состоянию на 2016 год
- Афганистан — 85 Д-30 оценивающиеся как небоеспособные, по состоянию на 2016 год
- Бангладеш — 54 Д-30 (используются под обозначением Тype-96), по состоянию на 2016 год
- Белоруссия — 48 Д-30, по состоянию на 2016 год
- Босния и Герцеговина — 100 Д-30, по состоянию на 2016 год
- Бурунди — 18 Д-30, по состоянию на 2016 год
- Вьетнам — некоторое количество, по состоянию на 2016 год
- Гана — 6 Д-30, по состоянию на 2016 год
- Гвинея-Бисау — 18 Д-30 и М-30, по состоянию на 2016 год
- Грузия — 58 Д-30, по состоянию на 2016 год
- Джибути — 6 Д-30, по состоянию на 2016 год
- ДР Конго — 77 Д-30, М-30 и Тип-60, по состоянию на 2016 год
- Египет — 190 Д-30А, по состоянию на 2016 год
- Замбия — 25 Д-30, по состоянию на 2018 год
- Зимбабве — 4 Д-30, по состоянию на 2016 год
- Израиль — 5 Д-30 на хранении, по состоянию на 2016 год
- Индия — 520 Д-30, по состоянию на 2016 год
- Иран — 540 Д-30, по состоянию на 2016 год
- Иракский Курдистан — не менее 6 Д-30, по состоянию на 2016 год
- Йемен — 130 Д-30, по состоянию на 2012 год
- Казахстан — 400 Д-30, из них до 300 единиц на хранении, по состоянию на 2016 год
- Камбоджа — некоторое количество Д-30, по состоянию на 2016 год
- Киргизия — 72 Д-30, по состоянию на 2016 год
- Китай — около 54 Type-96 (китайская копия Д-30), по состоянию на 2016 год
- Республика Конго — 10 Д-30, по состоянию на 2018 год
- Демократическая Республика Конго — некоторое количество Д-30, по состоянию на 2012 год
- КНДР — некоторое количество Д-30, по состоянию на 2016 год
- Куба — некоторое количество, по состоянию на 2016 год
- Лаос — 20 Д-30 и М-30, по состоянию на 2016 год
- Ливан — 9 Д-30, по состоянию на 2016 год
- Ливия — некоторое количество Д-30, по состоянию на 2016 год
- Мавритания — 20 Д-30, по состоянию на 2016 год
- Мадагаскар — 12 Д-30, по состоянию на 2016 год
- Мали — 8 Д-30, по состоянию на 2012 год
- Монголия — около 300 Д-30, М-30 и МЛ-20, по состоянию на 2016 год
- Мозамбик — 12 Д-30, по состоянию на 2016 год
- Мьянма — 100 Д-30, по состоянию на 2016 год
- Нигерия — 37 Д-30 и Д-74, по состоянию на 2016 год
- Никарагуа — 12 Д-30, по состоянию на 2016 год
- Оман — 30 Д-30, по состоянию на 2016 год
- Пакистан — 80 Д-30 (используются под обозначением PRC), по состоянию на 2016 год
- Перу — 36 Д-30 на вооружении армии, ещё некоторое количество в морской пехоте, по состоянию на 2016 год
- Россия:
- Сухопутные войска — некоторое число, по состоянию на 2016 год. (4400 на хранении)
- Береговые войска ВМФ — некоторое число, по состоянию на 2017 год.
- Воздушно-десантные войска — 150 Д-30, по состоянию на январь 2017 год
- Войска национальной гвардии — 20 Д-30, по состоянию на 2016 год
- Росгидромет — не менее 68 Д-30
- Южная Осетия: 12 Д-30 , по состоянию на 2008 год
- Руанда — 6 Д-30, по состоянию на 2016 год
- Сейшельские Острова — 3 Д-30, поставлены из СССР в 1980 году
- Сербия — 78 Д-30, по состоянию на 2016 год
- Сирия — некоторое количество Д-30, по состоянию на 2016 год
- Словакия — 19 Д-30, по состоянию на 2016 год
- Сомали — 12 Д-30, по состоянию на 2012 год
- Судан — 21 Д-30, по состоянию на 2016 год
- Таджикистан — 10 Д-30, по состоянию на 2016 год
- Танзания — 20 Д-30, по состоянию на 2016 год
- Туркмения — 350 Д-30, по состоянию на 2016 год
- Узбекистан — 60 Д-30, по состоянию на 2016 год
- Украина
- Сухопутные войска Украины — 75 Д-30, по состоянию на 2016 год
- Высокомобильные десантные войска Украины — 54 Д-30, по состоянию на 2016 год
- Национальная гвардия Украины — некоторое количество Д-30, по состоянию на 2016 год
- Финляндия — 234 (используются под обозначением 122 H 63), по состоянию на 2016 год
- Хорватия — 27 Д-30, по состоянию на 2016 год
- Черногория — 12 Д-30, по состоянию на 2016 год
- Эритрея — некоторое количество, по состоянию на 2016 год
- Эстония — 42 Д-30 (используются под обозначением H-63), по состоянию на 2016 год
- Эфиопия — 464 Д-30 и М-30, по состоянию на 2016 год
Бывшие операторы
- СССР
- ГДР — 395 Д-30, поставлены из СССР в период с по 1977 годы
- Ирак — 576 Д-30, поставлены из СССР в период с по 1988 годы
- Марокко — 10 Д-30, поставлены из СССР в 1981 году
- Чехословакия — 210 Д-30, поставлены из СССР в период с 1981 по 1985 годы
- Югославия — 120 Д-30, поставлены из СССР в 1976 году
- Южный Йемен — 72 Д-30, поставлены из СССР в 1980 году
