Конструкция «Балкана» и его ближайшие конкуренты
Первое, что бросается в глаза при знакомстве с АГС-40, это стул. Для того, что бы при выстреле машину не подбрасывало вверх (еще прототипом конструкцию звали «Козлик»), а так же для удобства оператора, на станины приварено сидение.
Ударник скреплен с затворной рамой жестко, он же играет роль газового поршня. Пружина обеспечивает запирание, а ударник разбивает капсюль гранаты. Перезарядка происходит под действием пороховых газов. Большую роль играет конструкция боеприпаса.
Безгильзовые выстрелы обеспечивают высокую скорострельность исключая перекосы и заклинивания. Лента на 20 зарядов, подача справа из металлического короба.
Интересно сравнение российского образца и его ближайших конкурентов по тактико-техническим характеристикам. Для примера рассмотрим американский Mark 47 Striker и германский HK GMG:
- калибр всех представленных образцов 40 мм;
- масса у АГС 32 кг, американцы несколько крупней, 41 кг, немецкое творение Кехлер и Коха весит 46,5 кг:
- длина ствола у систем, соответственно, 400 мм, 330 мм и 577 мм;
- темп стрельбы, АГС 40 — 400 выстрелов в минуту, Страйкер 225 — 300, GMG — 340;
- дальность стрельбы у российского оружия 2500 метров, у западных аналогов 2200 метров.
Из этого видно, что отечественное оружие превосходит по некоторым показателям иностранные аналоги. При сравнении ближе всех по характеристикам американский образец, однако, на совместных выставках и открытых показах он часто дает сбой. Невысокая надежность вызвана особенностями в конструкции, исправить которые инженеры из США еще не могут.
Сюда же стоит включить традиционную армейскую любовь к разного рода модификациям и улучшениям «на коленках», а так же практику нестандартного, неуставного использования оружия в боевых действиях и на учениях.
Автоматический гранатомет АГС-30
Опыт использования станкового автоматического гранатомета АГС-17 в многочисленных военных конфликтах в конце XX в. показал, что он является весьма эффективным средством борьбы с живой силой противника. В то же время автоматический гранатомет стал для противника приоритетной целью, которую следует поразить в первую очередь. В связи с этим возникла необходимость улучшить «выживаемость» АГС-17 на поле боя за счет уменьшения действия демаскирующих факторов (звуковой и световой эффекты выстрела, габариты оружия, численность расчета) и повышения тактической мобильности гранатомета, обусловленной в первую очередь его массой. В соответствии с этими требованиями в конце 1990-х гг. в тульском КБ приборостроения был разработан новый 30-мм станковый автоматический гранатомет АГС-30, который был принят на вооружение Российской армии и запущен в серийное производство.
Как и АГС-17, станковый автоматический гранатомет АГС-30 спроектирован на основе схемы автоматики, действующей за счет использования энергии отдачи массивного свободного затвора. Примечательно, что для увеличения инерции затвора на нем размещены снижатель и шептало. Таким образом, их масса включена в массу подвижных частей и наряду со своими основными функциями они участвуют еще и в запирании канала ствола.
Читать: Сверхзвуковые и трудноуязвимые ракеты Х-22 и КСР-5
Особенностью схемы автоматики АГС-30 является производство выстрела в момент, когда затвор еще продолжает движение вперед, что предотвращает жесткий удар в крайнем переднем положении, а также использование возвратной пружины, полностью поглощающей энергию отдачи затвора, чтобы исключить удар в крайнем заднем положении. Таким образом, автоматика АГС-30 работает безударно.
Указанные выше технические решения позволили отказаться от использованного в АГС-17 гидравлического тормоза отката и существенно уменьшить массу системы в целом.
Ударно-спусковой механизм гранатомета рассчитан на ведение только автоматического огня. Темп стрельбы составляет 400 выстр./мин. В качестве боеприпасов применяются 30-мм унитарные выстрелы ОГ-17, ВОГ-17М и ВОГ-30. Граната нового выстрела ВОГ-30 имеет массу осколочного корпуса на 60% больше, чем у американской гранаты М384, а площадь осколочного поражения выше в 1,5 раза. Начальная скорость гранаты превышает 185 м/с, а дальность стрельбы составляет более 1700 м.
Масса станка равна всего 6 кг, а масса гранатомета со станком, но без патронной коробки и прицела не превышает 16,5 кг! Это означает, что в боевом положении гранатомет может перемещаться на поле боя силами одного номера расчета. Впрочем, при боекомплекте в 120 выстрелов полная весовая нагрузка на каждого из двух номеров расчета достаточно велика и достигает 36—38 кг.
Читать: Револьверы «Enfield» (Великобритания)
Новый гранатомет снабжен заимствованным у АГС-17 оптическим прицелом 2,7-кратного увеличения ПАГ-17, однако в дополнение к нему предусмотрены также механические прицельные приспособления, включающие прицел и регулируемую мушку.
Ха-ха
Вау
Доволен
Печально
Злюсь
Voted Thanks!
- Автоматический гранатомет АГС-17 «Пламя»
- РПГ-7
- Гранатомет РПГ-22 «Нетто» (6Г18)
- Пистолет АПС
- Гранатомет РПГ-29
- Конструкция пистолета «Colt» М 1911
- Подствольный гранатомет ГП-25 (6Г15) «Костер»
- Подствольный гранатомет ГП-30 (6Г21) «Обувка»
- Легкий пехотный огнемет ЛПО-97
- Гранатомет РПГ-16
- Пистолет ПСС
- Конструкция пистолета ГШ-18

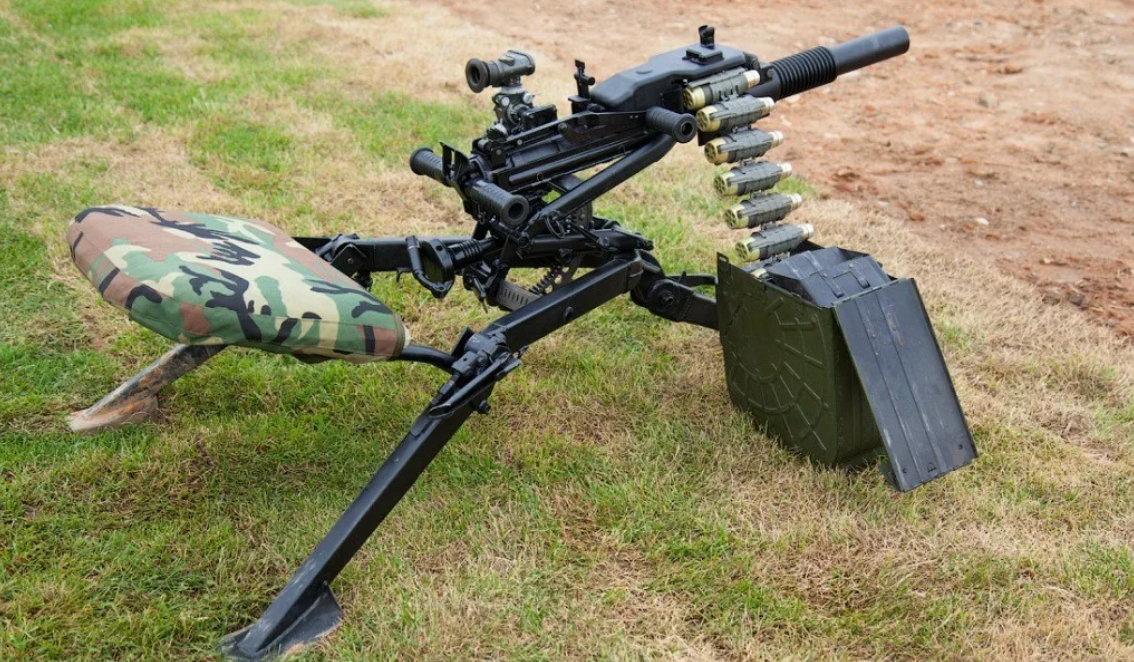

Фото АГС-40 Балкан

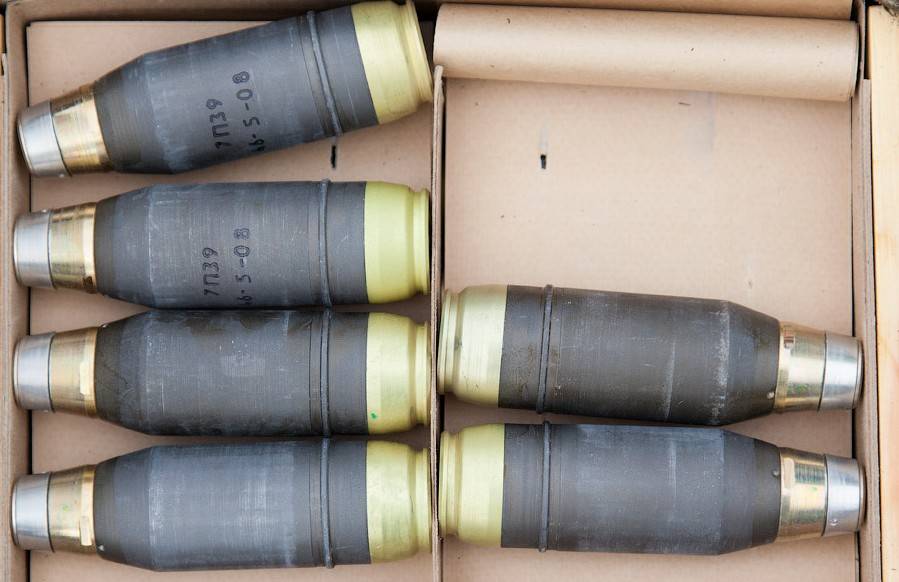

40-мм безгильзовая граната 7П39 с двухкамерным баллистическим двигателем гранатомета АГС-40 «Балкан»
40мм безгильзовая граната 7П39 – вид в разрезе и вид на донную часть (в центре капсюль и четыре окна для выхода пороховых газов, закрытых герметичными мембранами)
Похожее
Гранатомет АГС-17. Дальность стрельбы. Вес. Размеры. Калибр
Гранатомет СПГ-9 Копье. Дальность стрельбы. Калибр. Вес. Размеры
Гранатомет РПГ-7. Дальность стрельбы. Вес. Размеры. Калибр
Гранатомет РПГ-18 Муха. Дальность стрельбы. Вес. Размеры. Калибр
МРО-А “Бородач” – малогабаритный реактивный огнемет калибр 72,5-мм
РГ-6 «Гном» (6Г30) – ручной револьверный гранатомет
Гранатомет АГС-40. Вес. Скорострельность. Калибр. Дальность стрельбы
Гранатомет РПГ-26 Аглень. Дальность стрельбы. Вес. Размеры
РШГ-2 – гранатомет калибр 72,5-мм
РШГ-1 – реактивная штурмовая граната
Гранатомет АГС-30. Дальность стрельбы. Вес. Размеры. Скорострельность
Гранатомет РПГ-22 Нетто. Дальность стрельбы. Вес. Размеры. Калибр
РГС-50М – ручной гранатомет специальный
ГП-25 «Костер» – подствольный гранатомет калибр 40-мм
РПО «Шмель» – реактивный пехотный огнемет калибр 93-мм
Гранатомёт «Пенал»
Гранатомет РПГ-32. Размеры. Вес. Дальность стрельбы. Калибр
АРГБ – автоматический ручной гранатомет Барышева
ДП-61 «Дуэль» – противодиверсионный гранатомет
Гранатомет РПГ-16 Удар. Дальность стрельбы. Вес. Размеры
РПГ LAW M72 – американский противотанковый гранатомет
РПО ПДМ-А «ШМЕЛЬ-М» – реактивный пехотный огнемет повышенной дальности и мощности
«Бур» – малогабаритный многоразовый гранатомет
Гранатомет РПГ-2. Дальность стрельбы. Вес. Размеры. Калибр
БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка» подствольный гранатомет
Гранатомет РПГ-29 Вампир. Дальность стрельбы. Вес. Размеры
ГМ-94 – российский помповый гранатомет калибр 43-мм
Гранатомет РПГ-28 Клюква. Дальность стрельбы. Вес. Размеры. Калибр
ГП-34 – подствольный гранатомет калибр 40-мм
МРГ-1 «Огонёк» – гранатомётный комплекс калибр 55-мм
Гранатомет РПГ-30 Крюк. Дальность стрельбы. Вес. Размеры
РПО «Рысь» – реактивный пехотный огнемет
РГМ-40 «Кастет» – ручной гранатомет калибр 40-мм
Гранатомет РПГ-27 Таволга. Дальность стрельбы. Вес. Размеры. Калибр
ДП-64 «Непрядва» – двуствольный противодиверсионный гранатомет
ТКБ-0249 «Арбалет» – ручной гранатомет
ОКГ-40 «Искра» – подствольный гранатомет
ГП-30 «Обувка» / ГП-30У «Гранат» / ГП-30М подствольный гранатомет
Гранатометный комплекс «Витрина»
«Буря» (Изделие ДМ) – гранатомет-карабин
Гранатомет-лопата «Вариант»
«Дятел» (Изделие «Д») – гранатомет-пистолет
ВГ-44 и ВГ-45 – винтовочные гранатометы
Гранатомет ТКБ-0134 «Козлик»
РГС-33 – ручной гранатомет специальный калибр 33-мм
ДП-65 – гранатометный комплекс калибр 55-мм
Гроза пехоты. Чем опасен новый российский гранатомёт «Балкан» (ФОТО)
Эффективная дальность до 2,5 километра, мощные 40-миллиметровые гранаты, скорострельность пулемета и невероятная плотность навесного и настильного огня — российская армия получила для испытаний новейший автоматический гранатометный комплекс АГС-40 «Балкан».
О том, что он собой представляет и на что способен в бою, — в материале РИА Новости.
Простой и смертоносный
«Балкан» отличается от предшественника АГС-17 прежде всего более внушительным калибром — 40 миллиметров против 30. Это позволило существенно повысить эффективную дальность стрельбы. Станок, прицельное оптико-механическое устройство по большому счету аналогичны предыдущим автоматическим гранатометам.
В войсках «Балкан» будут тестировать не менее года. Военнослужащие на практике проверят его в различных климатических условиях, в грязи и пыли, в дождь и снег, на тактических учениях с боевой стрельбой.
Не исключено, что эти гранатометы войдут в состав дополнительного вооружения бронетехники. Так, боевая машина «Терминатор», 18 единиц которой сейчас также проходят войсковые испытания, оснащена двумя гранатометами АГ-17Д, и разработчики могут принять решение об усилении ее огневой мощи «Балканом».
Снаряды подаются из коробки на 20 выстрелов, снаряженных в ленту. Позаботились и об удобстве стрелка: теперь ему не придется вставать на колени — станок АГС оборудован складным креслом.
Гранатомет АГС-40 «Балкан»
Для города и гор
«Автоматические гранатометы особенно эффективны в городских условиях, — рассказал РИА Новости главный редактор журнала „Арсенал Отечества” Виктор Мураховский. — Сегодня на кадрах из Сирии, например, можно заметить не только подствольные гранатометы, но и станковые гранатометы, еще советские.
Они удобны там, где пехотинцы действуют в спешенном боевом порядке: в городе, в лесу, на резко пересеченной местности, в горах
В таких условиях важно, чтобы под рукой был калибр, позволяющий поражать противника на расстоянии прямой видимости»
Станковыми гранатометами советские конструкторы плотно занялись еще в конце 1960-х. Их вдохновил успешный опыт применения американских гранатометов с ленточным питанием Мк.19, которыми пользовалась морская пехота США во Вьетнаме. Новое на тот момент оружие показало высокую эффективность при нейтрализации противника в густых зарослях и при ограниченной видимости.
Уже в 1971-м на вооружение советской армии поступил 30-миллиметровый гранатомет АГС-17 «Пламя». Он массово применялся в ходе боевых действий в Афганистане.
В результате советские бойцы эффективно противостояли многократно превосходящим по численности вооруженным формированиям, выкуривали моджахедов, засевших в пещерах и дувалах. АГС-17 оказался довольно универсальным оружием. Так, например, бойцы приваривали гранатометы к броне БМП-1, усиливая тем самым ее довольно неудачное штатное вооружение.
Сирийские боевики с автоматическим гранатометом АГС-17 в Алеппо
Осколочный ливень
Ветеран Афганской войны, подполковник ГРУ в отставке Василий Савин рассказал РИА Новости, что каждая группа спецназа комплектовалась взводом, вооруженным АГС или тяжелыми пулеметами «Утес».
В ближнем бою бойцы старались использовать крупнокалиберные пулеметы. А вот уже на более дальней дистанции — от 500 метров — чаще применяли автоматические гранатометы. Даже боец ростом меньше среднего и не очень внушительного телосложения способен нести на себе АГС, станок и полный боекомплект.
Причем мы редко использовали штатные прицелы, почти всегда стреляли на глаз, потому что в горах случаются миражи, обман зрения. Из-за разреженного воздуха и жары расстояние до цели сильно искажается — в горах свои особенности применения стрелкового оружия».
Взрываясь, гранаты АГС наносили серьезные травмы и людям, и вьючным животным. Хотя ранения не всегда были смертельными, оперировать раненого зачастую было бессмысленно.
«В гранате так много мелких поражающих осколков, что при их извлечении наносился еще больший вред. Больше порежешь, чем вытащишь», — отметил Савин.
CC BY 3.0 / Kalabaha1969 / АГС-17 закреплённый на заднем мосту автомобиля ГАЗ-66 Кабул. Июль 1988 года
Экспортными модификациями советского гранатомета АГС-17 пользуются армии двух десятков стран: бывшие советские республики, Китай, Финляндия, Иран, КНДР, Индия и другие.
История создания
Первый автоматический гранатомет АГ-ТБ был разработан в СССР талантливым конструктором-оружейником Таубиным в начале 30-х годов прошлого века. Идея соединить скорострельность автоматического оружия с поражающим действием осколочных боеприпасов казалась весьма удачной. Новый вид оружия заинтересовал военных, были изготовлены опытные образцы и проведены испытания.
Правда, благодаря проекту АГ-ТБ появилось ОКБ-16, руководителем которого стал Яков Таубин.
Долгое время в СССР автоматическим гранатометам не уделяли должного внимания. Только после того, как американцы успешно начали использовать автоматический станковый гранатомет Mk 19 во Вьетнаме, советские военные задумались над созданием аналога.
Разработку гранатомета поручили все тому же ОКБ-16, правда, в это время им руководил уже не Таубин, а его ученик и последователь Нудельман. Проект же возглавил Александр Федорович Корняков.
В 1967 году был готов стреляющий макет оружия, он получил название АГС-17. После некоторых доработок и проведения испытаний, в 1971 году Советская армия приняла на вооружение новый вид стрелкового оружия.
Следует отметить, что конструкционно и по классификации, сложившейся в Советском Союзе, АГС-17 «Пламя» — это малокалиберное автоматическое орудие. Соответственно, его выстрел – это артиллерийский патрон малого калибра с осколочно-фугасным снарядом. Название оружия («автоматический гранатомет») больше связано с тактическими задачами, которое оно выполняет на поле боя и не обусловлено его конструкцией. Вместе с подствольными, автоматические гранатометы образовали новый класс вооружения – «оружие поддержки».
В боевых условиях АГС-17 был применен впервые во время вьетнамо-китайского конфликта в 1979 году. Настоящим испытанием для этого оружия стала война в Афганистане, и, надо сказать, что АГС-17 ее блестяще прошел. Нередки были случаи, когда самостоятельно приваривали гранатометы «Пламя» к корпусу бронетехники, значительно повышая ее боевую мощь.
Первые модификации оружия имели ствол с алюминиевый радиатором для охлаждения, позже его функции стало выполнять оребрение наружной поверхности ствола.
АГС-40 «Балкан»: долгий путь в войска
В настоящее время на вооружении российской армии состоят автоматические гранатометы двух моделей – АГС-17 «Пламя» и АГС-30. Ранее для дополнения, а затем и замены этого оружия было разработано изделие АГС-40 «Балкан». Новый проект появился еще в начале девяностых годов, но до сих пор не привел к желаемым результатам. Такое оружие производилось только мелкими партиями, а также не было принято на вооружение. Почему интереснейший образец пехотного вооружения, способный положительно повлиять на потенциал армии, пока не поступил на вооружение, а полномасштабное серийное производство несколько раз переносилось?
История проекта АГС-40 «Балкан» восходит к середине восьмидесятых годов, когда отечественная оборонная промышленность занялась разработкой нового автоматического гранатомета с повышенными характеристиками. По заказу военного ведомства, тульское Центральное конструкторско-исследовательское бюро спортивного и охотничьего оружия (ЦКИБ СОО) проработало облик гранатомета с повышенной дальностью стрельбы. Вскоре был предложен готовый образец, в конструкции которого использовались некоторые новые идеи. Тем не менее, тот проект не получил развития.
Позже ЦКИБ СОО предложило новый вариант гранатомета на базе имеющихся наработок. Это изделие получило обозначения АГС-40 и 6Г27, а также имя «Балкан». В начале девяностых конструкторы определили полный технический облик перспективного оружия, разработали необходимую документацию, а также построили первые опытные образцы. По ряду причин, позже этот проект передали ГНПП / НПО «Прибор» (г. Москва), ранее создававшему только боеприпасы для различных систем. Итогом нового этапа работ стало появление проекта «Балкан» в его современном виде.
Уже в начале девяностых годов новый образец пехотного вооружения стали показывать на различных военно-технических выставках. Потенциальный заказчик в лице представителей российского министерства обороны проявлял интерес к этому оружию, но дальше дело не пошло. В тот период военное ведомство столкнулось с серьезнейшими проблемами финансового характера, и потому не имело возможности закупать в заметных количествах все необходимые образцы. Изделие АГС-40 пополнило печальный список новых разработок с неопределенным будущим.
В конце девяностых и начале двухтысячных годов зазвучали первые заявления о возможном принятии «Балкана» на вооружение. Впрочем, и на этот раз разговоры не имели реального продолжения, а перспективы оружия оставались туманными. Ситуация стала меняться только в конце прошлого десятилетия, и у автоматического гранатомета впервые появилось реальное будущее.
В 2008 году ГНПП «Прибор» изготовило и передало министерству обороны партию опытных гранатометов. В одну из частей отправили шесть изделий АГС-40 и соответствующий запас выстрелов 7П39. Пока речь шла только об испытаниях военными специалистами, но на фоне предыдущих событий и это могло стать поводом для оптимистичных прогнозов. В тот период начинался новый этап перевооружения армии, и она проявляла интерес к различным перспективным образцам. По результатам этих событий «Балкан» имел шанс поступить на вооружение.
В целом, положительные прогнозы оправдались. Несмотря на наличие некоторых незначительных замечаний и дополнительные пожелания военных, гранатомет 6Г27 / АГС-40, в целом, устроил военных. В ближайшем будущем предполагалось провести необходимые доработки и вновь проверить оружие. После всех необходимых проверок мог появиться приказ о его постановке на вооружение и заказ на серийные образцы.
Впрочем, и на этот раз не удалось управиться в минимальные сроки. Доработки и проверки заняли несколько лет. Только в феврале 2013 года руководство НПО «Прибор» сообщило о проведении очередного этапа проверок. Согласно новостям того времени, АГС-40 находился на стадии государственных испытаний. Проверки планировалось завершить до конца года, после чего можно было начинать серийное производство. Руководители «Прибора» утверждали, что выпуск нового оружия будет осуществляться в сотрудничестве с .

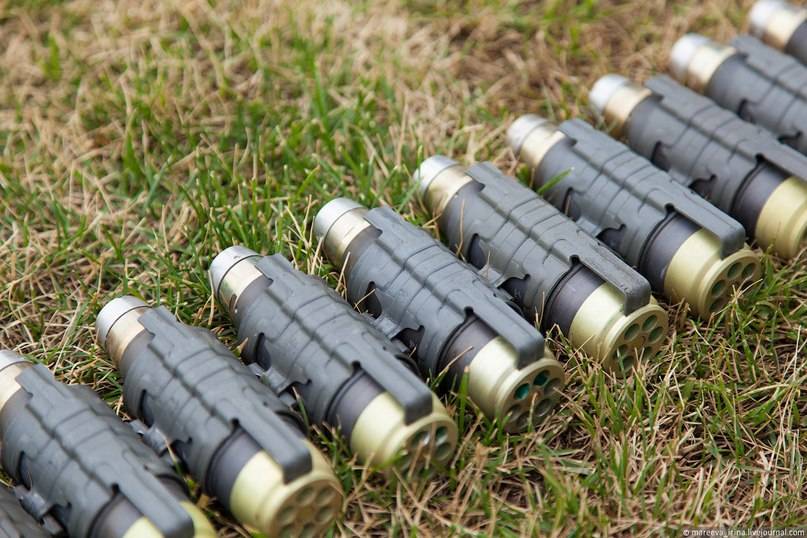

Лента с выстрелами 7П39.
К сожалению, работы вновь потребовали больше времени, чем хотелось бы. Однако были получены желаемые результаты, вновь ставшие поводом для оптимизма. Несколько лет назад предприятие «Прибор» сообщило, что серийное производство «Балканов» может стартовать уже в 2021 году. Позже стало ясно, что и эти планы реализовать не удастся. Руководство «Прибора» уточнило, что установленные сроки были сорваны по вине смежных предприятий, которые не справились со своими задачами.
На что способен
arms-expo.ru
«Балкан» АГС-40 – это самое новейшее оружие в области гранатометного вооружения в нашей стране. Ему подвластно уничтожить практически все наземные цели – живую силу, оружие врага, военную технику, станции, автомобили. Эксперты говорят, что такой гранатомет – настоящий ужас для вражеской пехоты.
Его удобно использовать на открытой, пересеченной местности, в городских условиях и в лесных массивах. С помощью несложных манипуляций «Балкан» будет устанавливаться на боевые машины, участвовать в обороне и наступлении. Он станет надежным помощником войскам пехоты – там, где военная техника не сможет оказать поддержку, и поразит цель на расстоянии прямой видимости.
